Manual Basico de TransCAD

(1)

Elaboración: Rómulo Chinchay Romero.

44

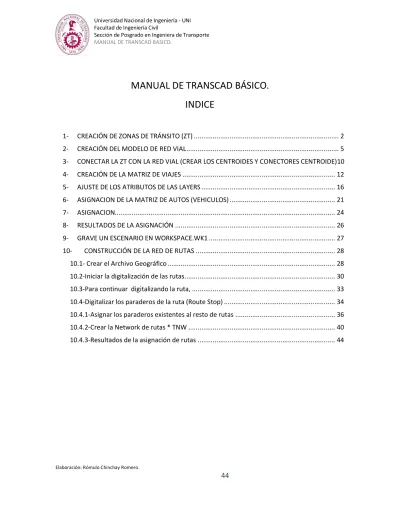

MANUAL DE TRANSCAD BÁSICO.

INDICE

1- CREACIÓN DE ZONAS DE TRÁNSITO (ZT) ... 2

2- CREACIÓN DEL MODELO DE RED VIAL ... 5

3- CONECTAR LA ZT CON LA RED VIAL (CREAR LOS CENTROIDES Y CONECTORES CENTROIDE)10 4- CREACIÓN DE LA MATRIZ DE VIAJES ... 12

5- AJUSTE DE LOS ATRIBUTOS DE LAS LAYERS ... 16

6- ASIGNACION DE LA MATRIZ DE AUTOS (VEHICULOS) ... 21

7- ASIGNACION... 24

8- RESULTADOS DE LA ASIGNACIÓN ... 26

9- GRAVE UN ESCENARIO EN WORKSPACE.WK1 ... 27

10- CONSTRUCCIÓN DE LA RED DE RUTAS ... 28

10.1- Crear el Archivo Geográfico ... 28

10.2-Iniciar la digitalización de las rutas. ... 30

10.3-Para continuar digitalizando la ruta, ... 33

10.4-Digitalizar los paraderos de la ruta (Route Stop) ... 34

10.4.1-Asignar los paraderos existentes al resto de rutas ... 36

10.4.2-Crear la Network de rutas * TNW ... 40

(2)

44 1-

CREACIÓN DE ZONAS DE TRÁNSITO (ZT)

Pasos

Paso 1: Abrir una base cartográfica existente sobre la cual se creará el layer (capa) de zonas de tránsito (ZT).

Puede ser un plano de AutoCAD, MapInfo o Arcview. En este caso, es desde un mapa en formato Transcad.

OpenàLIMAFàOK

Paso 2: Crear un archivo geográfico de áreas File àNew àGeographic File àOK

(3)

44

Elegir el tipo de archivo. En este caso “Area Geographic File”

Paso 3: Crear los campos de la base de datos del modelo de las ZT

En estos campos se almacenará los datos de las variables dependiente (O-D) e independientes (variables explicativas de la demanda de viajes).

(4)

44

Paso4: AL dar OK en la vista anterior se habría creado la mesa de trabajo para iniciar la construcción de las ZT. Sobre el layer de “zonas”, activar la caja de herramientas usando el modulo:

Tools àMap Editing àToolbox

Activar la “cruz” de la caja de herramientas de la edición de mapas (Map Editing) e iniciar la construcción de las ZT en función de los criterios enseñados en clase.

(5)

44

Base de datos de las ZT, las mismas que serán llenadas con las VD y VI

VD: origen, Desino de viajes

VI= Población, Puestos de trabajo, Matriculas escolares, etc.

2- CREACIÓN DEL MODELO DE RED VIAL

Paso 1: Crear un archivo geográfico de Líneas

(6)

44

Elegir el tipo de archivo. En este caso “Line Geographic File”

Los “New Endpoint Layer” representaran a los nodos (intersecciones) de la redvial y a los Centroides. Le puede poner su propio nombre, por ejemplo: Nodos

Paso 2: Crear los campos de la base de datos de la red vial Add FieldàOk

(7)

44

Paso 3: Grabar al archivo “Redes”

Paso 4: Construir la red vial

Desde la pestaña de la capa “RedVial”, activar la caja de herramientas para construir la red vial.

(8)

44

Activar la “Cruz” de la caja de herramientas (Map Editing) e Iniciar la construcción de la red vial

(9)

44

Paso 5. Llenar los atributos de la red vial con los correspondientes datos Sombrear el Campo a ser llenado con “Click” derecho activar el “Fill”. Utilizar “Single Value” para valores simples .

“Formula” para realizar los cálculos del tiempo en los arcos.

(10)

44 3- CONECTAR LA ZT CON LA RED VIAL (CREAR LOS CENTROIDES Y CONECTORES

CENTROIDE)

Desde el layer de “zonas” seleccionar: (Toolsà Map Editing à Connect….)

Tomar nota que la capa “Redvial” tiene arcos identificados (IDs) del 1 al 6, en adelante, los números adicionales serán los Conectores Centroide)

Así mismo, tomar nota que la capa “New EndPoints Layer” tiene nodos identificados (IDs) del 1 al 7, en adelante, serán los números adicionales serán los Centroides.

Proceso: Tools àMap Editing àConect…

(11)

44

Con la Conexión de la ZT con la Red Vial, los IDs de la red se han modificado: Del 7 al 13 serán CONECTORES CENTROIDE

Con la Conexión y/o correspondencia de la ZT con la Red Vial, los IDs de los “New Endpoints Layer”, de la red se ha modificado:

(12)

44 4- CREACIÓN DE LA MATRIZ DE VIAJES

Paso 1: En un Libro Excel 97-2003, crear los vectores OD.

Debido a que esta versión no es compatible con las versiones modernas de Excel. ¿o si?. Investigar.

(13)

44

Paso 2: Utilizar el módulo de Matrices para convertir la planilla Excel en una archivo “bin” de Transcad.

File à Open à Ok

(14)

44

(15)

44

Poner nombre al Archivo : Matriz_1

(16)

44 5- AJUSTE DE LOS ATRIBUTOS DE LAS LAYERS

Actualizar la base de datos de la redvial

(17)

44

Codificación de los Conectores Centroide y Centroides Código 1: Arcos de la RedVial

Selection à Select by Condiction àHacer las selección de las intersecciones.

Código 2: Conector Centroide

Seleccionar los Centroides

Selection à Select by Condiction àHacer las selección de los Conectores Centroide.

Darle un color diferente a los conectores Centroide Selection à Setting à Style à Ok

(18)

44

(19)

44

Actualizar los “New Endpoint Layer”

Es necesario crear un campo modificando la base de datos de los IDs de los “New Endpoint Layer” : Dataview à Modify Table àOK

Modificar la Tabla de campos de los “New Endpoint Layer” agregando el campo nodos, que permitirán a través de una selección diferenciar los nodos que representan a las INTERSECCIONES y a los CENTROIDES.

(20)

44

Actualizar data de New Endpoint Layer Código 1: Nodos de la redvial

Código 2: Centroides de la ZT

(21)

44 6- ASIGNACION DE LA MATRIZ DE AUTOS (VEHICULOS)

Paso 1 : Crear la Network

Networks/Paths à Create àOK

(22)

44

(23)

44

Ajustar la red (Setting) Network/Pathà setting

Integrar los “Centroides” previamente seleccionados, activando el icono de “Centroids”

(24)

44 7- ASIGNACION

Planningà Traffic Assignmentà ok

(25)

44

(26)

44 8- RESULTADOS DE LA ASIGNACIÓN

Hoja de resultados en donde se almacenan los datos de tiempo, flujos y relación volumen capacidad de la red vial cargada y que servirán como Línea Base para la comparación de los resultados con escenarios diferentes de simulación, como el proyecto del “Alcalde Loco”

(27)

44

Gravar los resultados de la asignación en el archivo “ASIN-LINKFLOW”

9- GRAVE UN ESCENARIO EN WORKSPACE.WK1

Una vez, que se está seguro que no se van a realizar mas cambios en la red, se crea un espacio de trabajo *.wk1, para guardar todas las selecciones y organización de los atributos de la red vial.

(28)

44 10- CONSTRUCCIÓN DE LA RED DE RUTAS

10.1- Crear el Archivo Geográfico

Usar Modulo: File à New à Route System

(29)

44

Add Field àOK – Grabar el layer de Rutas

(30)

44 10.2-Iniciar la digitalización de las rutas.

Usar Módulo: Route System à Editing Toolbox

Seleccionar “Click Segment”, para crear las rutas para digitalizarlas por segmento.

Activar “Add New Route”

Hacer click en un punto del segmento de la red vial y luego un doble click en otro punto del mismo arco, acción que permite visualizar el objeto New Route Name: Poner el código de la Ruta (R1)

(31)

44

El sistema solicita “Actualizar el route system”

El sistema solicita “Actualizar la Network_1.net”

(32)

44

(33)

44

El sistema solicita actualizarlo reemplazándolo

10.3-Para continuar digitalizando la ruta,

(34)

44

Activar el icono “Extend route” y hacer doble Click en el segmento continuo de la redvial por donde se desee que continúe la ruta.

Ruta digitalizada en un sentido.

(35)

44

Paso 1. Activar la ruta con la flecha

Paso 2. Activar el Icono Paradero “Add Stop”

Ruta con paradero en un solo sentido

Digitalizar la Reversa de la ruta, esta acción reconoce los paraderos ya digitalizado en el sentido anterior

(36)

44 10.4.1-Asignar los paraderos existentes al resto de rutas

Pasos:

Paso 1: Activar la ruta existente que tiene paraderos Paso 2: Activar la ruta que no tiene paradero

Paso 3: Con el Icono “ Add Stop” poner el paradero de la nueva ruta, saliendo la siguiente vista y dar OK

(37)

44

Tres Rutas Digitalizadas

Adherir los Paraderos a las rutas

(38)

44

Paso 2: En el Layer de Rutas aplicar el Tag Transit à Tag Stop to Node

En el layer de Route stop: visualizar los nodos con su respectivo número

(39)

44

Click derecho à Fill à30

Click derecho à Fill àOK

(40)

44 10.4.2-Crear la Network de rutas * TNW

Transit àCreate Network à OK

(41)

44

Grabar el Network de rutas

(42)

44

Transit à Transit Asignmentà

Opción àOk

(43)

(44)

44 10.4.3-Resultados de la asignación de rutas

A partir del archivo de salida (Boarding Counts. dbf), convertirlo Excel

Resultados: Pasajeros por paradero: de subida y bajada y carga

STOP ROUTE ON OFF CARGA Tramo Critico IR

17 1 - - -3 1 3,333 - 3,333 3,333 1.038 2 1 125 3,333 125 1 1 - 125 -3,458 3,458 5 2 4,589 - 4,589 4,589 1.05 9 2 251 4,444 396 8 2 - 396 -4,840 4,840

STOP ROUTE ON OFF CARGA Tramo Critico

11 5 7,093 - 7,093 7,093 1.05 10 5 365 1,111 6,347 12 5 - 6,347 -7,458 7,458 13 6 1,111 - 1,111 1,111 1.00 15 6 - - 1,111 14 6 - 1,111 -1,111 1,111
