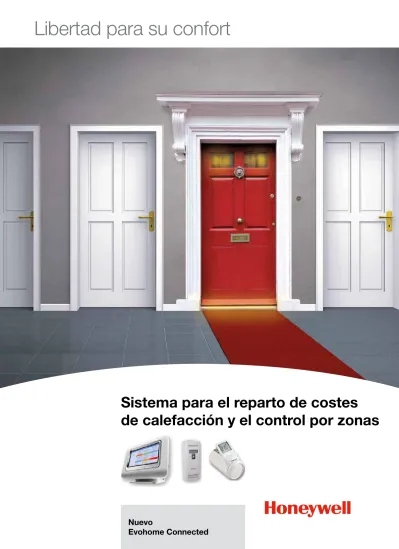

Libertad para su confort
Sistema para el reparto de costes
de calefacción y el control por zonas
Nuevo
4 buenas razones
para ser independiente
Hoy, los dispositivos sin cables de Honeywell permiten transformar las instalaciones
tradicionales de calefacción centralizada en confortables instalaciones
por zonas capaces de garantizar elevados ahorros energéticos y
de reducir las emisiones contaminantes.
1. Confort
cada ambiente a la temperatura adecuada a la hora deseada.
2. Ahorro
se paga sólo por la energía efectiva consumida.
3. Medio Ambiente
reducir los consumos significa también reducir la contaminación.
4. Instalación
no es necesario ningun tipo de obra ni de cableado.
Además la independencia que da Honeywell con un
sistema abierto
,
que puede ser gestionado por una red de expertos
especializados e independientes.
Sin obligaciones.
4. Instalación
3. Ambiente
2. Risparmio
1. Confort
Ahorro y gestión del confort en los bloques de viviendas
La instalación de calefacción “centralizada”, una solución
todavía muy difundida en los bloques de pisos, presenta
límites notables y crecientes, que en la actualidad se dejan
sentir aún más en una época caracterizada por los elevados
costes de la energía:
Confort inadecuado debido a la imposibilidad
de elegir de forma independiente cuánto y cuándo
calentar su vivienda.
Costes extremadamente elevados de la “factura”
energética, que no reflejan el consumo personal y las
exigencias individuales.
Derroche energético inútil, en perjuicio del medio
ambiente.
El deseo de ser independiente de los sistemas de
calefacción central chocaba, hasta hace poco, con los
límites de la tecnología disponible en el mercado.
La nueva tecnología digita
l “sin cables”, es
decir
completamente radiofrecuencia, desarrollada por
Honeywell
proporciona la independencia de regular, sin
límites, el confort de cada hogar sin ninguna intervención
invasiva, y con cualquier sistema de calefacción central.
Consumos de instalación de calefacción
SIN contador
calculado por coeficiente de propiedad
Consumos de instalación de calefacción
CON contador
calculado por consumos individuales
0
100
Mano a mano con la eficiencia energética
PRogRAMA HoNEYWELL AHoRRo ENERgÉTICo
El programa
Honeywell Ahorro Energético
se plantea
realizar y difundir las mejores tecnologías para la eficiencia
energética, el ahorro y el confort doméstico.
En particular destina recursos para la creación de soluciones
innovadoras y ecosostenibles y actúa con un grupo selecto
de instaladores repartidos por todo el territorio:
los
Expertos en Ahorro Energetico de Honeywell.
Un
Experto en Ahorro Energetico de Honeywell
está en condiciones de proporcionar informaciones y servicios
sobre los sistemas de Honeywell para un gran ahorro
energético, en vistas de manejar de una manera eficiente la
calefacción y la energía en los hogares, en las comunidades,
en las oficinas. También puede asesorar en relación con la
instalación, la puesta en marcha y la gestión de las soluciones
para el reparto de los consumos de calor, la contabilización
y la regulación por zonas.
Para más información y para saber cuál es el
Experto en
Ahorro Energetico de Honeywell
más próximo
o bien para entrar a formar parte del programa,
visite el sitio en Internet:
Confort vía web
evohome
+ repartidores de costes: Ahorro
Con el nuevo
evohome
Connected, se pueden controlar
todas las funciones principales del sistema de calefacción de
forma remota, gracias a su app para smartphone y tablet.
evohome
es adecuado para todo tipo de viviendas y se
puede instalar sin necesidad de obras o cableado. Se
configura en base a las necesidades específicas de cada
vivienda y controla la calefacción permitiendo conseguir
ahorros del 30% gracias a la programación semanal, con
diferentes temperaturas y periodos horarios, hasta 12 zonas.
evohome
se apoya con la formación técnica, mediante
un sistema eficaz de formación específica y soporte
proporcionado por Honeywell.
La combinación de
evohome
con los repartidores de
costes digitales Honeywell representa la solución ideal
en todos los edificios comunitarios con instalaciones de
calefacción central por columnas u horizontal.
Libertad de confort:
temperatura ideal en
cada radiador a todas
las horas. Hace posible
mantener encendida la
calefacción del edificio
las 24 horas del día.
Libertad de ahorro:
el calor sólo se emite
dónde y cuándo se
necesita, con un ahorro
que puede llegar al
40%* del gasto anual
anterior.
Libertad de instalación:
no es necesaria
ninguna obra de albañilería
ni ningún cableado eléctrico.
Rapidez y simplicidad
para pisos ya habitados.
*
Fuente: Unidad de Investigación de Ahorro deEnergía,Universidad de Strathclyde en 2013 y Tacma 2013
El ahorro de energía indicado se ha calculado considerando una vivienda con 3 dormitorios, en 2 plantas, ubicada en el Reino Unido, con una familia de 4 personas durante una semana de trabajo típica, comparando un sistema
evohome con regulación inteligente por zonas y los ajustes recomendados, con una instalación con un temporizador simple, un solo termostato ambiente no programable y válvulas termostáticas en los radiadores.
El ahorro de energía individual depende de las programaciones existente, las condiciones exteriores y el estilo de vida.
Central de recogida de datos
Repartidor de costes
evohome
Transformar una instalación... de columnas verticales
Transformar una instalación... de distribución horizontal
En un edificio de pisos dotado de una instalación de
columnas verticales, como el que figura en la ilustración de
más abajo, es suficiente con:
Instalar en el hueco de la caldera del edificio una
centralita de recopilación de datos que reúna las
informaciones provenientes de cada piso y las procese.
Instalar, en cada radiador de cada piso, un repartidor
que mida la cantidad de calor emitida y comunique los
datos a la centralita.
En un edificio de pisos dotado de una instalación de
distribución horizontal, como el que figura en la ilustración
de más abajo, es suficiente con:
Instalar un contador de calorías integrado en la caja de
distribución de cada piso. Este dispositivo, en línea
con la válvula de zona, permite el control del caudal
de agua caliente hacia los radiadores y proporciona
una medición exacta de los consumos reales.
Instalar un cronotermostato para regular libremente
la temperatura. Cada vez que, por acción
del cronotermostato, se abra la válvula de zona,
el contador de calorías registrará la cantidad
de calorías emitida en el piso.
Además, instalando en
cada radiador un
cabezal electrónico,
controlado por el
cronotermostato, es
posible regular con
precisión la temperatura
de cada ambiente,
obteniendo así un
confort ideal toda la
semana combinado con
una drástica reducción
de los consumos
energéticos.
Para una regulación más
precisa y eficaz, instale
el sistema evohome
Connected, para la
gestión de la
temperatura también en
instalaciones con
distribución horizontal.
evohome
Connected
Repartidor
de calor
Central de
recopilación
de datos
Termostato
motorizado
para radiadores
Válvula
termostatizable
Repartidor de calor
Central de recopilación de datos
evohome
Cronotermostato CM 900
Válvula de zona
Contador de energia
Termostato motorizado para radiadores
Sonda externa
Contador
de energia
Cronotermostato
CM 900
Válvula de zona
Cabezal
termostático
Válvula con
posibilidad
de termostato
Ahorro energético: las posibilidades
Cabezales termostáticos mecánicos
■
Simples de montar y utilizar
■
Gama completa - versiones clásicas y de diseño
■
Conformes con las normas en215
■
De clase A con arreglo a la Directiva TELL
Cabezal termostático electrónico digital
■
Programa semanal para cada radiador
■
Regulación precisa, automática y puntual
■
Conforme con las normas europeas eu.Bac
■
Instalación simple
■
Alimentación con pilas
Sistema de regulación por zonas evohome Connected
■
Regulación autónoma de hasta 12 zonas diferentes en la vivienda desde un único
punto
■
Control remoto del sistema mediante smartphone o tablet, gracias a su App
específica (disponible para iOS y Android)
■
Sistema por RF, display de pantalla táctil para controlar todos los niveles de una
forma simple
■
Diseño moderno, adaptable a todos los ambientes gracias a las 3 caratulas
disponibles (blanco, gris metalizado y negro)
Control monozona por RF con Chronotherm + HR92
■
Mando a distancia de los reguladores electrónicos HR92, instalados en los
radiadores, mediante Chronotherm CMT927
■
Programación intuitiva y control de toda la vivienda desde un único punto
■
Instalación simple: todos los aparatos están alimentados con pilas y comunican por
RF
Honeywell ofrece varias posibilidades de ahorro energético.
Desde las más simples hasta las más complejas, todas
contribuyen en reducir el consumo de energía y al mismo
tiempo en mejorar el confort.
Sistemas Walk-By y A.M.R.: configuración y lectura datos
Adquisición de datos de los repartidores Walk-By
Adquisición de datos de los repartidores A.M.R.
Programador/adaptador universal
Utilizable con todos los
repartidores G5 de nueva
generación.
Adaptador con interfaz IRDA para
la configuración y la lectura.
PC para adquisiciones
PC para adquisiciones
Receptor móvil
Receptor radio
Repartidor
Walk-By
Repartidor
radio A.M.R
Central
de recogida
de datos
Configuración sin utilizar
accesorios y software para los
siguientes parámetros:
■
Día de factura
■
Desactivación del día de factura
■
Activación de la transmisión radio
sin activar la medición (solamente
aparatos radio)
Conexión Bluetooth
Repartidor de costes de calor Walk-By
■
Homologación EN834
■
Transmisión de datos por radiofrecuencia
■
Dos sensores de temperatura para la máxima precisión de detección
■
Sonda remota plug&play para radiadores empotrados
■
Precinto antimanipulación
■
Disponibilidad completa de kit de montaje para todo tipo de radiador
■
Memorización interna de valores pasados (mes, año)
Receptor radio compatible con todos los repartidores de costes de calor de la
serie g5 - Tecnología Walk-By
■
Comunicación inalámbrica de 868 MHz
■
Recolección de los datos de consumo rápida y fiable, sin tener que acceder a las
viviendas, gracias a la tecnología “Walk-By” y a la conexión Bluetooth
■
Transmisión de las informaciones recibidas del Data Logger al ordenador personal
mediante conexión Bluetooth
■
Alimentación con 4 pilas AA alcalinas (incluidas) o de NiMH recargables
■
Simple de utilizar, no se necesita ninguna configuración
■
Grado de protección IP40: garantiza un dispositivo robusto y de larga duración
■
Modalidad de suspensión automática transcurridos tres minutos sin utilizar las pilas,
en vistas de optimizar su duración
■
Cumple con todas las normas europeas aplicables para los dispositivos
inalámbricos con tecnología Walk-By
Software (ACT46PC) para la lectura de los datos de consumo de los
repartidores g5 - Tecnología Walk-By
■
Interfaz gráfica intuitiva y fácil de utilizar
■
Creación de una base de datos con los datos de lectura para la posterior
exportación en formato Excel
■
Registro de los datos de consumo actuales, del historial de 13 mensualidades y de
eventuales errores de los repartidores
Sistema Walk-by – Componentes
Repartidor de costes de calor AMR
■
Homologación EN834
■
Transmisión de datos por radiofrecuencia
■
Dos sensores de temperatura para la máxima precisión de detección
■
Sonda remota plug&play para radiadores empotrados
■
Precinto antimanipulación
■
Disponibilidad completa de kit de montaje para todo tipo de radiador
■
Memorización interna de valores pasados (mes, año)
Central de recogida de datos
■
Recoge los datos de todos los repartidores presentes en los apartamentos
■
Alcance: una cada 3 plantas y con como máximo 500 repartidores, posibilidad de
diálogo entre varias centrales (como máximo 12)
■
Autoconfiguración
■
Tres tipos diferentes de recogida de datos:
■
1. Cable RS-232
■
2. Módulo radio
■
3. Remota por módem GSM
■
Posibilidad de recoger datos de otros dispositivos (como contadores de energía o
contadores de agua) equipados con interfaz impulsos-RF
■
Registro de los datos de consumo actuales, del historial de 13 mensualidades y de
eventuales errores de los repartidores
Módulo radio con doble función, compatible con las centrales de recogida de
datos de la serie g5 - Tecnología AMR
■
Verificación de la comunicación (P-Tool) mediante repartidor especial para efectuar
el control del radio de alcance y de la calidad de la señal radiofrecuencia
■
Lectura en radiofrecuencia de los datos de las centrales de recogida de datos y
conexión con el ordenador personal mediante cable USB
■
Comunicación inalámbrica de 868 MHz
■
Tecnología “AMR” que permite recoger los datos de consumo de una manera
rápida y fiable sin tener que acceder a las viviendas
■
Transmisión de las informaciones recibidas de la central de recogida de datos al
ordenador personal mediante conexión radio
■
Alimentación con 2 pilas AA de NiMH recargables incluidas
■
Simple de utilizar, no se necesita ninguna configuración
■
Cumple con todas las normas europeas aplicables para los dispositivos
inalámbricos con tecnología AMR
Válvula de zona
Cabezal termostático
HR92 - Regulador motorizado para radiadores
■
Comunicación vía RF sin cableado eléctrico
■
Pantalla para la lectura del punto de consigna y para la información de diagnóstico
■
Algoritmo de control Fuzzy Logic, que asegura el control preciso de la temperatura
■
Función ”ventana abierta” para reducir el gasto por apertura de ventana, durante
las actividades domésticas
■
Alimentación con dos baterías de 1,5 voltios, incluidas
evohome Connected - Regulador multizona con display de pantalla táctil
■
Control de hasta 12 zonas diferentes con programas independientes de horas y
temperaturas personalizables
■
Control remoto de la calefacción via internet, mediante smartphone o tablet
■
Uso simple gracias a la nueva pantalla táctil a color
■
Compatibilidad con todos los tipos de instalación
■
Regulación inteligente: según las temperaturas optimiza el calentamiento o el
descenso
■
Programación simple
■
Instalación rápida sin necesidad de obras de albañilería
■
Diseño moderno
■
Posibilidad de colocación en pared o sobremesa
CM900 - Cronotermostato con programa diario o semanal
■
Alimentación con 2 pilas, incluidas
■
6 niveles de temperatura
■
Display retroiluminado
■
Antihielo - Auto/Manual - Optimización - A.I.R.
■
Conmutación Verano/Invierno
EW773 - Contador de calor por ultrasonidos
■
Utilizable para instalaciones de calefacción, de refrigeración o de ambos tipos
■
Certificación MID
■
Pila estándar, duración 11 años
■
Disponibles en las medidas de 1/2“ a DN32, con caudal entre 0,6 y 6 m3/h
Válvula termostatizable
Accesorios para la instalación
Especificaciones
Repartidor de calor con tecnología de transmisión de datos Walk-By El repartidor electrónico de calor modelo E43205W-HW equipa tecnología con doble sensor para medir la diferencia real entre la temperatura de los radiadores y la ambiente.
Dicha diferencia es utilizada como base de cálculo para medir los valores de consumo. El repartidor se puede programar libremente y permite configurar parámetros como:
■
Potencia nominal del radiador■
Kc, es decir el coeficiente de acoplamiento térmico específico para cada radiador■
K, escala que depende de la potencia nominal y de Kc Conexión Plug and Play del sensor remoto.Precinto antimanipulación incluido.
La extensa gama de Kit de montaje permite instalar el medidor electrónico en casi todos los tipos de radiador, tanto si se trata de instalación nueva o bien de sustitución. La medición de los datos de consumo para la facturación se realiza mediante PC (portátil) con un aparato móvil de recogida de datos y un software contable para la lectura de los datos.
Características:
■
Repartidor electrónico de costes■
Pantalla multifunción■
Sensor a distancia: opcional■
Transmisión de los consumos: por radiofrecuencia■
Lectura de los datos: PC notebook, Interfaz Bluetooth y Aparato para la recogida de datos■
Homologaciones DIN EN 834Repartidor de calor con tecnología de transmisión de datos AMR El repartidor electrónico de calor modelo E43205A-HW equipa tecnología con doble sensor para medir la diferencia real entre la temperatura de los radiadores y la ambiente. Dicha diferencia es utilizada como base de cálculo para medir los valores de consumo. El repartidor se puede programar libremente y permite configurar parámetros como:
■
Potencia nominal del radiador■
Kc, es decir el coeficiente de acoplamiento térmico específico para cada radiador■
K, escala que depende de la potencia nominal y de KcConexión Plug and Play del sensor remoto. Precinto antimanipulación incluido. La extensa gama de Kit de montaje permite instalar el medidor electrónico en casi todos los tipos de radiador, tanto si se trata de instalación nueva o bien de sustitución. La medición de los datos de consumo para la facturación se realiza mediante PC (portátil), conectado mediante el cable correspondiente con conector RS232, con la central de recogida de datos. Como alternativa se puede leer el contenido de la central utilizando un accesorio radio.
Características:
■
Repartidor electrónico de costes■
Pantalla multifunción■
Sensor a distancia: opcional■
Transmisión de los consumos: por radiofrecuencia■
Lectura de los datos: PC notebook con módulo radio o bien cable RS232 o bien módem GSM■
Homologaciones DIN EN 834Central radio de recogida de datos estándar
La central de recogida de datos es un aparato inteligente que recoge todos los datos procedentes de los repartidores de calor, de los contadores del agua sanitaria y de los contadores de calor.
El sistema trabaja en radiofrecuencia y la comunicación tiene lugar utilizando la frecuencia de 868 MHz. Con este sistema es posible construir una red avanzada de recogida de datos capaz de recoger todos los datos procedentes de todos los repartidores instalados. La central es capaz de recibir y memorizar los datos procedentes de 500 aparatos de medición.
Mediante el uso de un adecuado módulo radio los datos están disponibles directamente para su lectura.
La central tiene salida M-Bus estándar EN1434 y permite la conexión con eventuales concentradores de datos M-Bus. Alimentación con pila. La pila dura 5 años y se puede cambiar cuando se agota.
Pila de respaldo con una duración de 10 años para evitar perder los datos si la pila principal se agota. Descarga de los datos mediante módulo radio. Central radio de recogida de datos estándar - Interfaz RS232 La central de recogida de datos es un aparato inteligente que recoge todos los datos procedentes de los repartidores de calor, de los contadores del agua sanitaria y de los contadores de calor.
El sistema trabaja en radiofrecuencia y la comunicación tiene lugar utilizando la frecuencia de 868 MHz.
Con este sistema es posible construir una red avanzada de recogida de datos capaz de recoger todos los datos procedentes de todos los repartidores instalados.
La central es capaz de recibir y memorizar los datos procedentes de 500 aparatos de medición.
Los datos están disponibles directamente para su lectura mediante conexión física con la central o bien mediante el módulo radio correspondiente. La central tiene salida M-Bus estándar EN1434 y permite la conexión con eventuales concentradores de datos M-Bus.
Alimentación con pila. La pila dura 5 años y se puede cambiar cuando se agota. Pila de respaldo con una duración de 10 años para evitar perder los datos si la pila principal se agota.
Descarga de los datos mediante cable RS232 o bien mediante módulo radio. Central radio de recogida de datos gSM
La central de recogida de datos es un aparato inteligente que recoge todos los datos procedentes de los repartidores de calor, de los contadores del agua sanitaria y de los contadores de calor.
El sistema trabaja en radiofrecuencia y la comunicación tiene lugar utilizando la frecuencia de 868 MHz. Con este sistema es posible construir una red avanzada de recogida de datos capaz de recoger todos los datos procedentes de todos los repartidores instalados. La central es capaz de recibir y memorizar los datos procedentes de 500 aparatos de medición.
Los datos están disponibles directamente para su lectura mediante conexión física con la central o bien mediante la interfaz radio.
La central también dispone de módem GSM para descargar los datos a distancia mediante conexión GPRS.
La central tiene salida M-Bus estándar EN1434 y permite la conexión con eventuales concentradores de datos M-Bus.
Alimentación eléctrica a 230 V / 50Hz.
Pila de respaldo con una duración de 10 años para evitar perder los datos si la alimentación eléctrica falla.
Descarga de los datos mediante módulo radio para efectuar una lectura local o bien mediante conexión GPRS a distancia.
