Perfiles para balcones y terrazas Protec

(1)

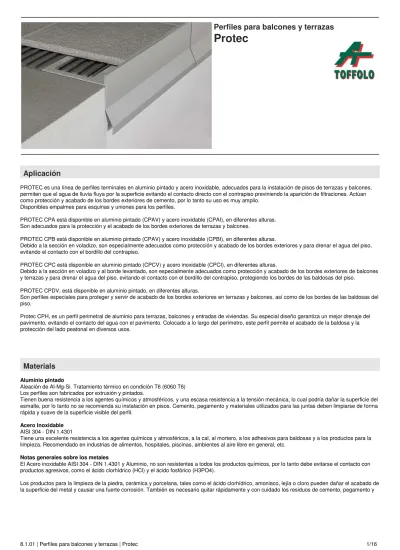

8.1.01 | Perfiles para balcones y terrazas | Protec 1/16

Perfiles para balcones y terrazas

Protec

PROTEC es una línea de perfiles terminales en aluminio pintado y acero inoxidable, adecuados para la instalación de pisos de terrazas y balcones, permiten que el agua de lluvia fluya por la superficie evitando el contacto directo con el contrapiso previniendo la aparición de filtraciones. Actúan como protección y acabado de los bordes exteriores de cemento, por lo tanto su uso es muy amplio.

Disponibles empalmes para esquinas y uniones para los perfiles.

PROTEC CPA está disponible en aluminio pintado (CPAV) y acero inoxidable (CPAI), en diferentes alturas. Son adecuados para la protección y el acabado de los bordes exteriores de terrazas y balcones.

PROTEC CPB está disponible en aluminio pintado (CPAV) y acero inoxidable (CPBI), en diferentes alturas.

Debido a la sección en voladizo, son especialmente adecuados como protección y acabado de los bordes exteriores y para drenar el agua del piso, evitando el contacto con el bordillo del contrapiso.

PROTEC CPC está disponible en aluminio pintado (CPCV) y acero inoxidable (CPCI), en diferentes alturas.

Debido a la sección en voladizo y al borde levantado, son especialmente adecuados como protección y acabado de los bordes exteriores de balcones y terrazas y para drenar el agua del piso, evitando el contacto con el bordillo del contrapiso, protegiendo los bordes de las baldosas del piso.

PROTEC CPDV, está disponible en aluminio pintado, en diferentes alturas.

Son perfiles especiales para proteger y servir de acabado de los bordes exteriores en terrazas y balcones, así como de los bordes de las baldosas del piso.

Protec CPH, es un perfil perimetral de aluminio para terrazas, balcones y entradas de viviendas. Su especial diseño garantiza un mejor drenaje del pavimento, evitando el contacto del agua con el pavimento. Colocado a lo largo del perímetro, este perfil permite el acabado de la baldosa y la protección del lado peatonal en diversos usos.

Aluminio pintado

Aleación de Al-Mg-Si. Tratamiento térmico en condición T6 (6060 T6) Los perfiles son fabricados por extrusión y pintados.

Tienen buena resistencia a los agentes químicos y atmosféricos, y una escasa resistencia a la tensión mecánica, lo cual podría dañar la superficie del esmalte, por lo tanto no se recomienda su instalación en pisos. Cemento, pegamento y materiales utilizados para las juntas deben limpiarse de forma rápida y suave de la superficie visible del perfil.

Acero Inoxidable AISI 304 - DIN 1.4301

Tiene una excelente resistencia a los agentes químicos y atmosféricos, a la cal, al mortero, a los adhesivos para baldosas y a los productos para la limpieza. Recomendado en industrias de alimentos, hospitales, piscinas, ambientes al aire libre en general, etc.

Notas generales sobre los metales

El Acero inoxidable AISI 304 - DIN 1.4301 y Aluminio, no son resistentes a todos los productos químicos, por lo tanto debe evitarse el contacto con productos agresivos, como el ácido clorhídrico (HCl) y el ácido fosfórico (H3PO4).

Los productos para la limpieza de la piedra, cerámica y porcelana, tales como el ácido clorhídrico, amoniaco, lejía o cloro pueden dañar el acabado de la superficie del metal y causar una fuerte corrosión. También es necesario quitar rápidamente y con cuidado los residuos de cemento, pegamento y

Aplicación

(2)

materiales utilizados para las juntas de la superficie de los perfiles.

Modo de instalación con cola Retire el perfil de la caja.

Compruebe que el espesor del piso que se va a instalar tenga la altura del perfil seleccionado (consultar la etiqueta). Quite, si existe, la protección (película protectora o retráctil) que preserva el acabado del producto.

Medir la longitud necesaria y cortar el perfil en el tamaño preciso con la herramienta adecuada. Alisar con una llana dentada el mortero sobre la superficie respectiva.

Presionar el perfil para que por los agujeros de la aleta salga el mortero alisado.

Pegar y presionar con cuidado el piso hasta que la superficie visible esté bien alineada con la del perfil, o ligeramente superior, y en la distancia que se requiere para la junta (por lo general de 1 a 3 milímetros).

En ningún caso la superficie del perfil debe superar la del pavimento porque podría causar problemas de tropiezo. Sellar con material especial para juntas, las ranuras que quedan entre el piso y el perfil.

Limpiar bien con esponja suave y agua el material, la cola, disolvente, etc dentro de los 10 minutos siguientes a la aplicación.

Aluminio

No requieren mantenimiento especial y son fáciles de tratar con alcohol incoloro diluido en agua o con detergentes normales sin ácido (por ejemplo, ácido clorhídrico o ácido fluorhídrico).

Para la limpieza generalmente se utilizan detergentes de varios fabricantes, los cuales se consiguen en el mercado con nombres diferentes. En general, existen tres tipos de productos:

• Alcalino • Neutro • Ácido

Para la limpieza, se recomienda el uso de detergente neutro diluido en agua y enjuagar con agua solamente, utilizando esponjas y / o paño no abrasivo para evitar que se raye y / o se dañe el anodizado, el pulido o la pintura.

Durante la limpieza, es muy importante tener en cuenta lo siguiente:

• No use detergentes ácidos o alcalinos, ya que pueden dañar el aluminio; • No use productos o materiales abrasivos;

• No use disolventes orgánicos en superficies pintadas;

• No utilice detergentes cuyos componentes químicos no sean conocidos; • No aplicar directamente sobre la superficie detergentes;

• Durante la limpieza, las superficies deben estar "frías" (T° máx = 30°C) y no exponerse directamente al sol;

• Los detergentes que se utilicen también deben tener una temperatura "normal" (T° máx = 30°C) y no usar equipos de pulverización de

vapor.

Para terminar la limpieza enjuague bien con agua las partes tratadas y luego seque con paños o piel suave. No es necesario utilizar productos para pulir o similares.

Realice una limpieza oportuna y a fondo de los perfiles, como se indica en el envase del producto para evitar los depósitos de material de lechada de cemento o productos similares que pueden deteriorar las capas superficiales.

Acero Inoxidable

Las superficies de acero inoxidable se pueden pulir con productos específicos que se comercializan en el mercado.

El acero inoxidable es muy higiénico y fácil de limpiar, su superficie lisa y no porosa hace que sea muy difícil la adherencia y acumulación de bacterias u otros microorganismos.

Para cuidar bien las superficies de acero es suficiente realizar un lavado con agua caliente y jabón, enjugar bastante y secar con un paño suave. En el caso de las superficies expuestas a la intemperie o a agentes agresivos, se recomienda limpiar periódicamente el perfil de acero inoxidable para conservar su superficie y prevenir la aparición de la corrosión.

En las superficies con un acabado cepillado, limpie siempre en esta dirección y no transversal.

En caso de rayas, utilice un detergente / abrillantador adecuado para el acero inoxidable, con un paño suave. Nunca utilice para la limpieza:

• detergentes que contengan ácido clorhídrico (muriático comercial), ácido fluorhídrico y lejía, además evite el contacto directo con los

detergentes que contienen cloruros, salvo que sea por poco tiempo y se enjuague con bastante agua;

• detergentes abrasivos en polvo que pueden dañar el acabado de la superficie del perfil.

No permita que los perfiles de acero tengan contacto por mucho tiempo con objetos o herramientas elaboradas en acero ordinario (como cepillos o cerdas de acero utilizadas para eliminar los residuos de mortero o productos similares) porque emanan partículas (contaminantes) provocando la aparición de manchas de óxido en la superficie.

No deje paños húmedos o esponjas por mucho tiempo en contacto con la superficie de acero inoxidable, para evitar la formación de manchas de agua anti estéticas.

Laying

(3)

8.1.01 | Perfiles para balcones y terrazas | Protec 3/16 NOTE

Estos perfiles deben ser manejados con precaución, utilizando guantes apropiados para evitar lesiones y / o cortes en las manos.

Las instrucciones y recomendaciones suministradas son fruto de nuestra experiencia, por lo tanto son meramente indicativas y deberán ponerse en práctica continuamente.

Profilpas no asume ninguna responsabilidad por los posibles daños que se le causen a las personas o a las cosas por el uso incorrecto del producto. El usuario está obligado a determinar si el producto es adecuado para su uso, por lo tanto asume toda la responsabilidad derivada de la instalación incorrecta del material.

(4)

CPAV

Artículo CPAV/42 CPAV/55 CPAV/75 CPAV/95

Altura H1 [mm] 42 55 75 95

Largo [cm] 270 270 270 270

Aluminio Lacado

RAL 1019 - Beige gris 87020 87022 87024 87026

RAL 7038 - Gris ceniza 87030 87032 87034 87036

RAL 8003 - Marrón 87050 87052 87054 87056

RAL 8019 - Marrón oscuro 87040 87042 87044 87046 RAL 9010 - Blanco puro 87010 87012 87014 87016

Artículo CPAV/42E CPAV/55E CPAV/75E CPAV/95E

Aluminio Lacado

RAL 1019 - Beige gris 87090 87092 87094 87096

RAL 7038 - Gris ceniza 87100 87102 87104 87106

RAL 8003 - Marrón 87120 87122 87124 87126

RAL 8019 - Marrón oscuro 87110 87112 87114 87116

RAL 9010 - Blanco puro 87080 87082 87084 87086

Perfil

(5)

8.1.01 | Perfiles para balcones y terrazas | Protec 5/16 Unión

Artículo CPAV/42G CPAV/55G CPAV/75G CPAV/95G

Aluminio Lacado

RAL 1019 - Beige gris 87150 87152 87154 87156

RAL 7038 - Gris ceniza 87160 87162 87164 87166

RAL 8003 - Marrón 87180 87182 87184 87186

RAL 8019 - Marrón oscuro 87170 87172 87174 87176

(6)

CPBV

Artículo CPBV/55 CPBV/75 CPBV/95

Altura H1 [mm] 55 75 95

Largo [cm] 270 270 270

Aluminio Lacado

RAL 1019 - Beige gris 87322 87324 87326

RAL 7038 - Gris ceniza 87332 87334 87336

RAL 8003 - Marrón 87352 87354 87356

RAL 8019 - Marrón oscuro 87342 87344 87346

RAL 9010 - Blanco puro 87312 87314 87316

Artículo CPBV/55E CPBV/75E CPBV/95E

Aluminio Lacado

RAL 1019 - Beige gris 87392 87394 87396

RAL 7038 - Gris ceniza 87402 87404 87406

RAL 8003 - Marrón 87422 87424 87426

RAL 9010 - Blanco puro 87382 87384 87386

Perfil

(7)

Artículo CPBV/55G CPBV/75G CPBV/95G

Aluminio Lacado

RAL 1019 - Beige gris 87452 87454 87456

RAL 7038 - Gris ceniza 87462 87464 87466

RAL 8003 - Marrón 87482 87484 87486

(8)

CPCV Artículo CPCV/55 CPCV/55 CPCV/55 CPCV/75 CPCV/75 CPCV/75 CPCV/75 CPCV/95 CPCV/95 CPCV/95 CPCV/95 Altura H [mm] 12.5 10 12.5 10 12.5 10 12.5 10 12.5 10 12.5 Altura H1 [mm] 55 55 55 75 75 75 75 95 95 95 95 Largo [cm] 0 270 270 0 0 270 270 0 0 270 270 Aluminio Lacado

RAL 1019 - Beige gris 87679 87680 87689 87690 87699 87700

RAL 7038 - Gris ceniza 87681 87682 87691 87692 87701 87702

RAL 8003 - Marrón 87685 87686 87695 87696 87705 87706

RAL 8019 - Marrón oscuro 87683 87684 87693 87694 87703 87704

RAL 9010 - Blanco puro 87677 87678 87687 87688 87697 87698

gris antiguo 87708 87709 87710 87711 87712

Artículo CPCV/55E CPCV/55E CPCV/75E CPCV/75E CPCV/95E CPCV/95E

Altura H [mm] 10 12.5 10 12.5 10 12.5

Aluminio Lacado

RAL 1019 - Beige gris 87819 87820 87829 87830 87839 87840

RAL 7038 - Gris ceniza 87821 87822 87831 87832 87841 87842

RAL 8003 - Marrón 87823 87824 87833 87834 87843 87844

RAL 9010 - Blanco puro 87817 87818 87827 87828 87837 87838

Perfil

(9)

Artículo CPCV/55G CPCV/55G CPCV/75G CPCV/75G CPCV/95G CPCV/95G

Altura H [mm] 10 12.5 10 12.5 10 12.5

Aluminio Lacado

RAL 1019 - Beige gris 87849 87850 87859 87860 87869 87870

RAL 7038 - Gris ceniza 87851 87852 87861 87862 87871 87872

RAL 8003 - Marrón 87855 87856 87865 87866 87875 87876

(10)

CPDV Artículo CPDV/55 CPDV/55 CPDV/75 CPDV/75 CPDV/95 CPDV/95 Altura H [mm] 10 12.5 10 12.5 10 12.5 Altura H1 [mm] 55 55 75 75 95 95 Ancho L [mm] 11 13.5 11 13.5 11 13.5 Largo [cm] 270 270 270 270 270 270 Aluminio Lacado

RAL 1019 - Beige gris 87906 87909 87907 87910 87908 87911

RAL 7038 - Gris ceniza 87912 87915 87913 87916 87914 87917

RAL 8003 - Marrón 87918 87921 87925 87928 87926 87929

RAL 8019 - Marrón oscuro 87924 87927 87919 87922 87920 87923 RAL 9010 - Blanco puro 87900 87903 87901 87904 87902 87905

Artículo CPDV/55E CPDV/55E CPDV/75E CPDV/75E CPDV/95E CPDV/95E

Altura H [mm] 10 12.5 10 12.5 10 12.5

Aluminio Lacado

RAL 1019 - Beige gris 87937 87940 87938 87941 87939 87942

RAL 7038 - Gris ceniza 87943 87946 87944 87947 87945 87948

RAL 8003 - Marrón 87955 87958 87956 87959 87957 87960

RAL 9010 - Blanco puro 87931 87934 87932 87935 87933 87936

Perfil

(11)

Artículo CPDV/55G CPDV/55G CPDV/75G CPDV/75G CPDV/95G CPDV/95G

Altura H [mm] 10 12.5 10 12.5 10 12.5

Aluminio Lacado

RAL 1019 - Beige gris 87969 87972 87970 87973 87971 87974

RAL 7038 - Gris ceniza 87975 87978 87976 87979 87977 87980

RAL 8003 - Marrón 87990 87988 87991 87989 87889

(12)

CPAI

Artículo CPAI/42 CPAI/55 CPAI/75 CPAI/95

Altura H1 [mm] 42 55 75 95

Largo [cm] 270 270 270 270

Acero inoxidable AISI 304 - DIN 1.4301

Artículo CPAI/42E CPAI/55E CPAI/75E CPAI/95E

87200 87202 87204 87206

Artículo CPAI/42G CPAI/55G CPAI/75G CPAI/95G

87210 87212 87214 87216

Perfil

87070 87072 87074 87076

Angulo externo

(13)

8.1.01 | Perfiles para balcones y terrazas | Protec 13/16 CPBI

Artículo CPBI/55 CPBI/75 CPBI/95

Altura H1 [mm] 55 75 95

Largo [cm] 270 270 270

Artículo CPBI/55E CPBI/75E CPBI/95E

87502 87504 87506

Artículo CPBI/55G CPBI/75G CPBI/95G

87512 87514 87516

Perfil

87372 87374 87376

Angulo externo

(14)

CPCI

Artículo CPCI/55 CPCI/55 CPCI/75 CPCI/75 CPCI/95 CPCI/95

Altura H [mm] 10 12.5 10 12.5 10 12.5

Altura H1 [mm] 55 55 75 75 95 95

Largo [cm] 270 270 270 270 270 270

Artículo CPCI/55E CPCI/55E CPCI/75E CPCI/75E CPCI/95E CPCI/95E

Altura H [mm] 10 12.5 10 12.5 10 12.5

87801 87802 87803 87804 87805 87806

Artículo CPCI/55G CPCI/55G CPCI/75G CPCI/75G CPCI/95G CPCI/95G

Altura H [mm] 10 12.5 10 12.5 10 12.5

87811 87812 87813 87814 87815 87816

Perfil

87671 87672 87673 87674 87675 87676

Angulo externo

(15)

8.1.01 | Perfiles para balcones y terrazas | Protec 15/16 CPEI

Artículo CPEI/45 Altura H [mm] 12.5 Altura H1 [mm] 45 Acero inoxidable AISI 304 - DIN 1.4301 Perfil

(16)

CPEV

Aluminio Lacado

Artículo CPEV/45 Altura H [mm] 12.5 Altura H1 [mm] 45

RAL 7038 - Gris ceniza 87552

gris antiguo 87555
