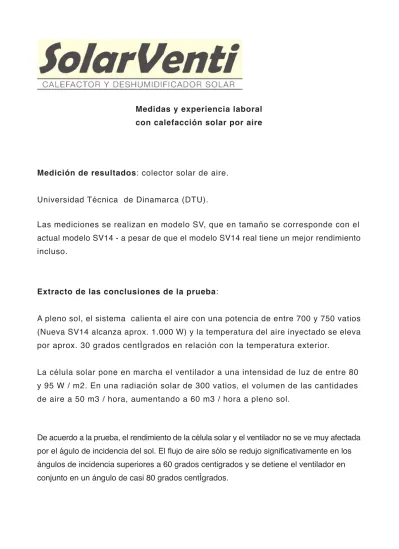

Medidas y experiencia laboral con calefacción solar por aire
Medición de resultados: colector solar de aire. Universidad Técnica de Dinamarca (DTU).
Las mediciones se realizan en modelo SV, que en tamaño se corresponde con el actual modelo SV14 - a pesar de que el modelo SV14 real tiene un mejor rendimiento incluso.
Extracto de las conclusiones de la prueba:
A pleno sol, el sistema calienta el aire con una potencia de entre 700 y 750 vatios (Nueva SV14 alcanza aprox. 1.000 W) y la temperatura del aire inyectado se eleva por aprox. 30 grados centÌgrados en relación con la temperatura exterior.
La célula solar pone en marcha el ventilador a una intensidad de luz de entre 80 y 95 W / m2. En una radiación solar de 300 vatios, el volumen de las cantidades de aire a 50 m3 / hora, aumentando a 60 m3 / hora a pleno sol.
SV7 Alu Slimline - soporte de pared y de encendido / apagado
Este modelo también se vende con una unidad reguladora en lugar de un interruptor on/off
Descripción:
Las dimensiones, el modelo SV: 1004 x 704 x 55 mm Dimensiones, caja con SV: 1200 x 800 x 140 mm Peso: 9,5 kg SV / int SV. embalaje 13,4 kg
Estructura: Aluminio (6000) Color: aluminio
capa de acabado: UV de protección Lexan (aislantes) Absorbente: Especial filtro (negro)
Salida de aire: 125 mm de diámetro Trasera: placa perforada de aluminio Célula solar (s): Dimensiones: 920 x 310 x 9 mm Tensión: 12 voltios Salida: 12 vatios Ventilador: Fabricante: SUNON Modelo: KDE1208PTB1 - 6A Consumo: 3,7 W Dimensiones: 120 x 120 x 25 mm Capacidad: 170 m3 / h Salida: 40 a 90 m3 / h (*)
m3/hora * Hasta un 30% más de aire a pleno sol
de encendido / apagado: SV de encendido / apagado
Material: Alu eloxated la Naturaleza y de plástico negro
Otros detalles:
Temp. aumento: Normalmente aprox. 15 grados. centígrados. Mayor temperatura. aumentar por el uso de menos aire (m3 / h). Recomendado para: El uso normal mínimo de 40 m2.
SV14 Naturaleza Slimline con soporte de pared y reg SV. unidad Descripción:
Las dimensiones, el modelo SV: 1974 x 704 x 55 mm Dimensiones, caja con SV: 2117 x 740 x 150 mm SV Peso: 14 kg - incl. embalaje 19,3 kg
Estructura: Aluminio (6000) Color: Naturaleza Eloxated
capa de acabado: UV de protección Lexan (aislantes) Absorbente: Especial filtro (negro)
Salida de aire: 125 mm de diámetro Trasera: placa perforada de aluminio
Célula solar (s): Dimensiones: 920 x 310 x 9 mm Tensión: 12 voltios Salida: 12 vatios Ventilador: Fabricante: SUNON Modelo: KDE1208PTB1 - 6A Consumo: 3,7 W Dimensiones: 120 x 120 x 25 mm Capacidad: 170 m3 / h Salida: 60 a 110 m3 / h (*)
m3/hora * Hasta un 30% más de aire a pleno sol
Regulador:
Tipo: SV unidad reguladora para el funcionamiento de la célula solar - con interruptor on / off, regulador, control de la bomba y el termostato.
SV30 aluminio con soporte de pared y la unidad SV regulador Descripción:
Las dimensiones, el modelo SV: 3000 x 1020 x 75 mm Dimensiones, caja con SV: 3020 x 1020 x 90 mm
Dimensiones, caja con el kit de techo: 450 x 360 x 170 mm Dimensiones, caja con células sol: 990 x 360 x 110 mm Peso: 29,1 kg SV / int SV. embalaje 31,3 kg
Estructura: Aluminio (6000) Color: aluminio
capa de acabado: UV de protección Lexan (aislantes) Absorbente: Especial fieltro (negro)
Salida de aire: 125 mm de diámetro Trasera: placa perforada de aluminio
Célula solar (s): Dimensiones: 920 x 310 x 9 mm + 460 x 310 x 9 mm Tensión: 12 voltios Salida: 18 vatios Ventilador: Fabricante: SUNON Modelo: KDE1212PMB1 - 6A Consumo: 6,2 W Dimensiones: 120 x 120 x 38 mm Capacidad: 230 m3 / h Salida: 100 - 150 m3 / h (*)
m3/hora * Hasta un 30% más de aire a pleno sol.
Regulador:
Tipo: SV unidad reguladora para el funcionamiento de la célula solar - con interruptor on / off, regulador, control de la bomba y el termostato.
Material: Alu eloxated Naturaleza / plástico Negro.
Otros detalles:
Temp. aumento: Normalmente aprox. 30-40 grados centígrados. Mayor temperatura. aumentar por el uso de menos aire (m3 / h). Recomendado para: El uso normal mínimo de 140 m2.
SV30 Alu H - para la pared - con el tanque y accesorios Descripción:
Las dimensiones, el modelo SV: 3000 x 1020 x 105 mm Dimensiones, caja con SV: 3020 x 1020 x 120 mm
Dimensiones, caja con el kit de pared: 450 x 360 x 170 mm Dimensiones, caja con células sol: 990 x 360 x 110 mm Excluido: Peso. células solares: 37,5 kg
Estructura: Aluminio (6000) Color: aluminio.
capa de acabado: UV de protección Lexan (aislantes). Absorbedor (aire): Especial fieltro (negro).
Absorbedor (líquido): PP acanalados tubería. Salida de aire: 125 mm de diámetro.
Trasera: placa perforada de aluminio. Célula solar (s): Dimensiones: 2 unidades. 920 x 310 x 9 mm. Tensión: 12 voltios. Salida: 2 x 12 vatios. Ventilador: Fabricante: SUNON Modelo: KDE1212PMB1 - 6A Consumo: 6,2 W Dimensiones: 120 x 120 x 38 mm Capacidad: 230 m3 / h Salida: 100 - 150 m3 / h (*)
m3/hora * Hasta un 30% más de aire a pleno sol.
Regulador:
Tipo: SV unidad reguladora para el funcionamiento de la célula solar - con interruptor on / off, regulador, control de la bomba y el termostato.
Material: Alu eloxated Naturaleza / plástico Negro. Bomba:
Tipo: Laing bomba Vario - (caudal variable) Tanque de expansión:
Tipo: 10 L. tanque de expansión abierto. Tuberías:
Tipo: PP acanalados incluyendo la tubería. aislamiento. Del tanque:
Tipo: 100 L. Atlántico con ánodo de mantenimiento. Paquete de accesorios para el tanque:
Accesorios:
ESPECIFICACIONES TÉCNICAS DE TODOS LOS COLECTORES SOLARVENTI
PREGUNTAS FRECUENTES
Cómo funciona el SolarVenti desde el punto de vista técnico?
El sistema es libre de correr y no está conectado a la red eléctrica. Se suministra con electricidad a través de una célula solar. Cuando brilla el sol calienta el aire en el absorbedor y la célula solar integrada produce electricidad para el ventilador incorporado que sopla el aire caliente en la casa.
El aire fresco del exterior es aspirado / tira a través de una placa trasera perforada y una capa de 2 mm de fieltro. La velocidad del aire es tan baja que sólo cantidades muy pequeñas de polvo, polen, etc se dibujan en el sistema.
Cuando el sistema está funcionando, el flujo de aire se mantiene dentro del panel. Cuando el sistema está apagado, que se enfría - incluso si hay un sol brillante. El calor se eleva en el interior del panel solar y salidas a través del sentido y la placa posterior (construcción abierta).
El mantenimiento en un sistema SolarVenti es necesario?
No, es libre de mantenimiento. La lluvia y la nieve polvo el polen y otras impurezas quedan fuera del sistema.
Puede entrar polvo en la casa o en el sistema?
¿Cuál es la esperanza de vida de un SolarVenti?
Basado en la experiencia de los clientes daneses con la primera versión del paquete de casa, en el que se coloca la célula solar al lado del panel, se espera que la esperanza de vida de la célula solar en un 10 - 20 años. Este es el componente más crítico en el panel. Nuestras nuevas células solares - que se colocan dentro del panel solar - probablemente durará más tiempo.
El ventilador es uno de los mejores y más tranquilas en el mercado - un SUNON con rodamientos de bolas de dos hileras y, en teoría, 30.000 horas de funcionamiento que corresponde a aprox. 25 años.
¿Cuánto ruido hace un SolarVenti hacer?
Cuando esté en funcionamiento a plena capacidad, la presión acástica es de aprox. 40 db (más / menos 2 dB, dependiendo de la radiación solar).
Esto se corresponde con el ruido de una campana extractora muy tranquila y todavía no hemos tenido clientes que han sido molestados por el ruido de la SolarVenti. Por otra parte, el nivel de ruido (aire) se puede ajustar con el regulador del ventilador. Cuando el ventilador se baja la temperatura de la inyección de aire aumentará.
¿Cuál es la diferencia entre un regulador y un interruptor on / off?
El regulador puede reducir la velocidad del ventilador (el aire) y, por tanto, aumentar el calor del aire y reducir el nivel de ruido. El regulador también puede ser apagado si usted le da vuelta a cero.
El interruptor on / off sólo tiene una función ON / OFF. ¿Cuál es la posición óptima para el sistema?
El sistema debe quedar lo más cerca al sur de lo posible y tener, como poco de sombra, de árboles u otros edificios, como sea posible.
¿Es mejor para montar el sistema en una pared o un techo?
En teoría, lo mejor es montar el sistema sobre una pared, porque se pone el sol a 12 grados centígrados hasta el horizonte (en nuestra latitud) en el invierno.
Si monta el panel en el techo, se debe a la inclinación de 60 grados centígrados con el fin de tomar el sol de invierno. El tono también se asegura de que la suciedad no se acumule en la superficie del panel y la nieve no se encuentra en la superficie de la luz-permeables. El sistema puede mantener la casa libre de heladas?
En nuestra latitud, la temperatura debe ser extrema antes de que el sistema no es capaz de mantener la casa libre de heladas. Sin embargo, no podemos garantizar que el sistema será mantener la casa libre de heladas. También exportamos a Groenlandia, donde las temperaturas de 45 grados centígrados bajo cero no son infrecuentes. La situación es bastante diferente aquí.
También hay una gran diferencia en la forma en que las casas están aisladas y hay otros factores cruciales. Por ejemplo, la forma en que el aire circula difiere de casa en casa. También es de gran importancia que el sistema tiene las dimensiones adecuadas y se coloca
correctamente. El sistema también debe tener suficiente tiempo / sol para garantizar
deshumidificación completa. Una vez que el sistema ha tenido tiempo suficiente para enfriar la humedad existente en las paredes, pisos, techos e inventario, y la casa está completamente
¿Qué ocurre cuando sopla el sistema de aire caliente en la casa?
El sistema crea una ligera presión en exceso en la casa. Esta constante "empuja" el aire de edad.
El aire a tratar de salir en la casa no está bien cerrado, por ejemplo, en las puertas, ventanas, techos y pisos. Usted puede enviar el aire en la dirección que desee mediante aberturas de la casa del aire de escape. Si la posición de la evacuación de aire de ventilación (s) en el extremo opuesto de la casa para el conducto de inyección de aire, el aire caliente desde el colector solar de aire se distribuye de manera óptima a lo largo de toda la casa.
Si desea ajustar, o examinar el efecto del sistema en toda la casa, puedes empezar por cerrar todas las aberturas, aparte de la fuga de aire de ventilación que se coloca más lejos de la vía de inyección de aire. A continuación, ser capaz de sentir (o medida) si el aire llega al final de la casa. Si abre los orificios de ventilación que usted va a obtener una impresión del efecto de la distribución del aire caliente y seco.
¿A cuántos metros de tubería se pueden poner?
En general, más corta tubos de dar un mejor aprovechamiento del calor.
Si la tubería debe ser más largo que el plomo a través de la pared, debe utilizar tubos lisos con el fin de reducir la resistencia o la pérdida de presión.
En el caso de la SV2 y SV3, de 1 a 2 metros de tubería lisa es la longitud estándar.
En el caso de la SV7 y SV14, de 1 a 4 metros de tubería lisa es la longitud estándar (pieza recta).
En el caso del SV30, de 1 a 5 metros de tubería lisa es la longitud estándar.
Si necesita más tiempo de tuberías que la anterior, o si tiene que ejecutar una tubería hacia abajo en una bodega por ejemplo, lo normal es que tenga que instalar un ventilador adicional. Mi casa es más de 90 metros cuadrados y es un largo camino desde un extremo al otro. ¿Qué debo hacer?
Una posibilidad serÌa establecer un panel solar más grande (SV30 es de 3 m2 ). Si se asegura de que hay un escape de aire de ventilación en el otro extremo de la casa, el aire de la SolarVenti automáticamente se sentirán atraídos por él.
Otra posibilidad serÌa la de montar, por ejemplo, 2 SolarVentis en la casa, uno en cada extremo. ¿El aire no es tan cálido como se había prometido en el folleto?
Si el sistema es menos de un año, a menudo golpe más aire de lo esperado. Esto da lugar a temperaturas más bajas y se debe al hecho de que la célula solar produce una cantidad extraordinaria de energía eléctrica, para empezar. Después de aproximadamente un año, la producción de células solares de energía eléctrica se estabilizará en el nivel especificado. La cantidad extra de aire, para empezar por lo general es una ventaja, ya que deshumidifica la casa más rápidamente. Si desea aire más caliente, puede ajustar la temperatura bajando la compuerta en el conducto de inyección de aire, o bajar el regulador electrónico si el sistema tiene una.
SolarVenti sólo se ejecuta cuando el sol está brillando. ¿Qué significa esto?.
Cuando el sol brilla, el aire se calienta y esto es lo que produce el efecto de deshumidificación y el calentamiento. De lo contrario, el sistema simplemente se inyecte el aire desde el exterior directamente a la casa.
Las heladas y el sol a menudo van de la mano. El sol tiende a brillar en los días de mucho frío. En un día frío, claro casi toda la humedad que se encuentran justo por encima, y muy cerca de la tierra. Por lo tanto, todo el aire por encima de este es muy seco y propicio para
¿Qué pasaría si el sistema fue apagado por varios días?
El SolarVenti deshumidifica una casa durante un periodo de tiempo. Durante los periodos nublados no pasará nada. Cuando el sol brilla más, la limitada cantidad de humedad que se ha acumulado desde entonces (y que probablemente no se dan cuenta) serà extraído con relativa rapidez.
¿El sistema puede aliviar las alergias?
Creemos que el sistema debe tener un efecto en relación a las alergias y el asma. Se
deshumidifica y tiene un efecto de secado, lo que crea las peores condiciones posibles para los hongos y moho. Además, el aire sopla el sistema a través de la construcción suele ser muy limpia. El único inconveniente posible es el hecho de que el sistema puede sacar en el polen del exterior. Sin embargo, la velocidad del aire de la inyección de aire es tan baja que sólo se basaría en cantidades muy pequeñas de polvo y polen y, aparte de eso, el aire fresco entra a través de una placa perforada posterior y 2 mm de especial sentido.
Muchos clientes han dicho a nuestros ingenieros de instalación que se ha notado una mejora en reacciones alérgicas y el asma después de la instalación de un SolarVenti. En algunos casos, los síntomas han desaparecido por completo.
¿Si el conducto de inyección de aire en interiores de una SV 14 colector solar de aire se monta en el techo, en la parte superior de una pared, en medio de una pared o en la parte inferior de una pared?
La mayoría de la gente diría que debe estar a ras de suelo. Sin embargo, parece que es irrelevante si es en el techo o en la parte superior, inferior o medio de la pared. El volumen de aire inyectado es de mucha más importancia al resultado.
HORAS DE SOL PROMEDIO DE CATALUÑA. OTOÑO – INVIERNO .
OCTUBRE...239 h NOVIEMBRE...172 h DICIEMBRE...123 h ENERO...148 h FEBRERO...136 h
