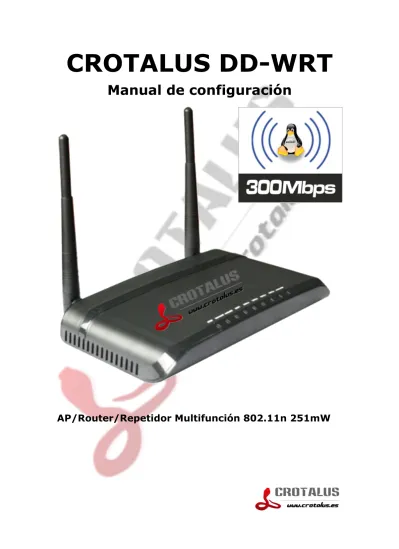

CROTALUS DD-WRT

Manual de configuración

AP/Router/Repetidor Multifunción 802.11n 251mW

(2)

Primeros Pasos

1 Índice

Especificaciones

... 1

Descripción de los LEDS

... 2

Botón Reset

... 2

Configuración IP

... 3

Idioma

... 4

Cambiar contraseña por defecto

... 5

Como Configurar el Crotalus DD-WRT

... 6

Repeater Bridge (Puente Repetidor)

... 7

Repeater (Repetidor)

... 12

Cliente

... 17

Puente Cliente

... 21

Router (Enrutador)

... 23

Punto de Acceso (AP)

... 26

Preguntas frecuentes

... 28

Especificaciones

• Cumple con los estándares 802.11b, 802.11g y 802.11n draft 2.0.

• Velocidades de Transmisión: 54 Mbps, 150 Mbps, 300 Mbps.

• Soporta WDS (Wireless Distributed System).

• Soporta Modo AP/Cliente.

• Soporta función WPS (Wi-Fi Protected Setup).

• Permite la función SSID oculto.

• Soporta función WMM. Ancho de banda para datos multimedia.

• Seguridad inalámbrica WEP (64/128-bit), WPA, WPA2.

• Puerto WAN: PPPoE/DHCP/IP Estática/PPTP.

• Switch LAN de 4 puertos integrado 10/100Mbps. Soporta Auto MDI/MDI-X.

• Servidor DHCP.

• Pasarela VPN (L2TP/IPSec/PPTP).

• Soporta apertura/cierre de puertos, virtual server y DMZ (red desmilitarizada).

• Soporta DDNS (Dynamic DNS).

• Firewall Integrado.

• Control de Acceso/Filtrado MAC.

• Soporta UPnP (Universal Plug and Play).

• Configuración a través de Interfaz web.

(3)

Primeros Pasos

2 Descripción de los LEDS

Nombre Estado Indicador

PWR

Apagado No hay alimentación. Encendido Encendido.

Wireless

Apagado La función inalámbrica está desactivada. Encendido La función inalámbrica está activada.

Parpadeando Recepción y envío de datos por medio inalámbrico.

WAN/LAN(1~4)

Apagado No hay ningún dispositivo vinculado al puerto correspondiente. Encendido Hay dispositivos conectados a los puertos correspondientes, _{pero no hay datos transmitidos o recibidos.} Parpadeando Recepción y envío de datos en el puerto correspondiente.

Botón Reset

Hay dos maneras para resetear el router a los valores de fábrica:

1. Usando la función Administración

→

Valores de Fábrica, grabar configuración y aplicar los cambios.

2. Usando el botón de Reset: con el router encendido, presionar y mantener pulsado el botón Reset (unos 5 segundos). Luego suelte el botón y espere que el router se reinicie con la configuración por defecto de fábrica. Si el dispositivo tarda en volver a responder, apáguelo y vuelva a encenderlo.

(4)

Primeros Pasos

3 Configuración IP

En primer lugar, configure la tarjeta de red cableada con una dirección IP estática. Por ejemplo, en Windows XP entre en Panel de Control/Conexiones de Red/Conexiones de Área Local

En Windows 7 entre en

, botón derecho del ratón, Propiedades.

Panel de Control / Redes e Internet / Centro de Redes y Recursos Compartidos / Cambiar configuración del adaptador / Conexión de Área Local

Una vez hecho esto, la primera configuración del Crotalus DD-WRT se debe hacer conectándose a través de cable Ethernet (no por wifi) así evitaremos posibles errores al aplicar los cambios.

Ahora solo queda abrir un navegador de internet (Internet Explorer, Firefox, Google Chrome,…) y escribir la dirección IP del router que por defecto es la: 192.168.1.1. Solicitará un nombre de usuario y contraseña. Por defecto son:

, botón derecho del ratón, Propiedades.

• Nombre de usuario: root

(5)

Primeros Pasos

4 Idioma

Este dispositivo contiene el firmware DD-WRT v24-SP2 y dispone del idioma Español. Para cambiar el idioma, vaya a Administración y Administración. Hay que introducir el usuario y contraseña para aplicar los cambios:

(6)

Primeros Pasos

5

En esta pantalla se podrá cambiar el usuario y la contraseña del router, el tema visual, etc. Para ver la opción de cambiar idioma desplace la barra lateral hacia abajo y busque la opción del idioma:

Ahora escoja el idioma que le interese y pulse primero el botón “Grabar Config.” y después “Aplicar” para que los cambios sean permanentes, esta operación siempre se tiene que realizar en este orden cuando hacemos algún cambio.

Cambiar contraseña por defecto

Por motivos de seguridad es recomendable cambiar la contraseña y el usuario que trae por defecto el router, para hacer este cambio vaya a Administración y Administración:

• _{Usuario del Router:} Ponga aquí el nombre del nuevo usuario del router.

• _{Clave del Router:} Ponga aquí la clave que desee.

(7)

Modo Puente Repetidor

6 Como Configurar el Crotalus DD-WRT

Este dispositivo es multifunción, es decir, soporta varios modos de funcionamiento y es útil para varios casos. A continuación, una explicación para principiantes de cómo funcionan cada uno de los modos soportados:

Puente Repetidor

Recibe la señal inalámbrica de un router personal y la repite por wifi y por cable. Ejemplo: Aumenta la cobertura de una red personal o de una oficina.

Para configurar en modo Puente Repetidor pinche aquí (pág.7).

Repetidor

Recibe la señal inalámbrica de una red externa y la repite por wifi y por cable. Ejemplo: Crea una nueva red wifi a partir de otra red wifi.

Para configurar en modo Repetidor pinche aquí (pág.12).

Cliente

Recibe la señal inalámbrica y la distribuye asignándole IP's a los clientes. Similar al

funcionamiento de una tarjeta de red convencional. Ejemplo: Se usa para compartir Internet con otros equipos cableados.

Para configurar en modo Cliente pinche aquí (pág.18).

Puente Cliente

Similar al modo cliente. Debemos conocer el rango de IP’s válido para la red a la que se conectará. Ejemplo: Se usa para compartir Internet con otros equipos cableados. Para configurar en modo Puente Cliente pinche aquí (pág.21).

Router (Enrutador)

Recibe la señal de internet por cable de red (RJ45) y la distribuye en forma inalámbrica. Se diferencia del modo AP en que los clientes inalámbricos estarán en una subred diferente. Ejemplo: Convierte una conexión a internet por cable en una conexión inalámbrica. Para configurar en modo Router pinche aquí (pág.23).

Punto de Acceso

Recibe la señal de internet por cable de red (RJ45) y la distribuye en forma inalámbrica. Ejemplo: Convierte una conexión a internet por cable en una conexión inalámbrica. Para configurar en modo Punto de Acceso pinche aquí (pág.26).

(8)

Modo Puente Repetidor

7 Repeater Bridge (Puente Repetidor)

Abra la pestaña Inalámbrico

→

Config Básica:

En la sección Wireless Physical Interface

• Modo Inalámbrico: Repeater Bridge. .

• _{Modo de Red Wi-Fi}: debe ser igual al router primario.

• _{Nombre de Red Wi-Fi (SSID)}: debe ser igual al router primario - Asegúrese de que lo escribe de manera correcta.

• _{Canal Inalámbrico}: debe ser igual al router primario.

• _{Broadcast SSID Inalámbrico}: Activar.

• _{Network Configuration}: Bridged.

(9)

Modo Puente Repetidor

8

En la sección

• Pinche en Añadir.

Virtual Interfaces

• _{Nombre de Red Wi-Fi (SSID)}: Diferente a la del router primario.

• _{Aislamiento AP}: Desactivado.

• Pinche en Grabar Config.

Abra la pestaña Inalámbrico

→

Seguridad Inalámbrica.

Hay varios tipos de encriptación:

• _WEP: cifra los datos en su red de forma que sólo el destinatario deseado pueda acceder a ellos. Los cifrados de 64 y 128 bits son dos niveles de seguridad WEP. WEP codifica los datos mediante una “clave” de cifrado antes de enviarlo al aire.

• _WPA: presenta mejoras como generación dinámica de la clave de acceso. Las claves se insertan como de dígitos alfanuméricos, sin restricción de longitud.

• _WPA2_{(estándar 802.11i):} es una mejora relativa a WPA. En principio es el protocolo de seguridad más seguro para Wi-Fi en este momento. Sin embargo requieren hardware y software compatibles, ya que los antiguos no lo son.

En función del tipo de clave que escoja le saldrá una pantalla u otra. Si sus dispositivos son compatibles la mejor elección es WPA2.

(10)

Modo Puente Repetidor

9

En la sección Physical Interface:

• _{Security Mode:} debe ser igual al router primario.

• _{Algoritmos WPA}: debe ser igual al router primario.

• _{Clave Compartida WPA}: debe ser igual al router primario.

• _{Intervalo Renovación Clave (en Segs)} : deje el valor que está por defecto.

El tipo de clave tiene que ser el mismo que el del router al que se quiere conectar, por ejemplo si tiene una clave WEP tiene que poner en esta pantalla una clave de este tipo.

En la sección Virtual Interfaces

• _{Security Mode}: ponga el tipo de clave que quiera. (puede ser del mismo tipo que el router primario).

:

• _{Algoritmos WPA}: escoja el tipo de encriptación (puede ser del mismo tipo que el router primario).

• _{Clave Compartida WPA}: elija una clave (puede ser la misma que la del router primario)

• _{Intervalo Renovación Clave (en Segs)}: deje el valor por defecto.

(11)

Modo Puente Repetidor

10

• _{Tipo de Conexión}: Desactivado.

• _STP: Desactivar (Activar algunas veces puede causar problemas de conexión).

• _{IP Local (LAN)}: 192.168.1.2 (asumiendo que la IP del router primario es 192.168.1.1).

• _{Máscara Subred}: 255.255.255.0

• _{Puerta de Enlace}: 192.168.1.1 (asumiendo también que la IP del router primario es 192.168.1.1).

• _{Servidor DHCP}: Desactivar.

• _{Local DNS}: 192.168.1.1 (si la IP del router primario es 192.168.1.1).

• Pinche en Grabar Config.

¡Atención! Ahora para entrar en el panel de configuración del router tiene que escribir en el navegador la dirección IP: 192.168.1.2

Abra la pestaña Configuración

→

Ruteo Avanzado

• _{Modo de Operación}: Router.

(12)

Modo Puente Repetidor

11

Abra la pestaña Services

→

Services

• _DNSMasq: Desactivar.

Abra la pestaña

Seguridad

→

Firewall

Desmarque todas las casillas excepto Filtrado Multicast. Pinche en Grabar Config y luego en Aplicar. Reinicie el dispositivo. Simplemente quite la alimentación y luego vuélvalo a enchufar.

(13)

Modo Puente Repetidor

12 Repeater (Repetidor)

→

Config Básica:

En la sección Wireless Physical Interface

• _{Modo Inalámbrico}: Repeater. .

• _{Modo de Red Wi-Fi}: debe ser igual al router primario.

• _{Nombre de Red Wi-Fi (SSID)}: debe ser igual al router primario - Asegúrese de que lo escribe correctamente.

• _{Canal Inalámbrico}: debe ser igual al router primario.

(14)

Modo Puente Repetidor

13

En la sección

• Pinche en Añadir.

Virtual Interfaces

• _{Nombre de Red Wi-Fi (SSID)}: Diferente a la del router primario.

• _{Aislamiento AP}: Desactivado.

En Inalámbrico

→

Seguridad Inalámbrica:

En la sección Physical Interface:

• _{Intervalo Renovación Clave (en Segs)}: deje el valor que está por defecto.

El tipo de clave tiene que ser el mismo que el del router al que se quiere conectar, por ejemplo si tiene una clave WEP tiene que poner en esta pantalla una clave de este tipo.

(15)

Modo Puente Repetidor

14

En la sección Virtual Interfaces

• _{Security Mode}: ponga el tipo de clave que quiera. (puede ser del mismo tipo que el router primario).

:

• _{Algoritmos WPA}: escoja el tipo de encriptación (puede ser del mismo tipo que el router primario).

• _{Clave Compartida WPA}: elija la clave (puede ser la misma que la del router primario)

En Configuración

→

Config Básica:

En este modo de configuración hay que tener en cuenta que existen dos capas (LAN y WAN) que tendrán sendas direcciones IP. El repetidor usará la WAN IP para la subred a la que se conectará (Physical Interface) y la LAN IP para la nueva red que creará dicho repetidor (Virtual Interface). Estas direcciones IP estarán en diferentes subredes. Por ejemplo, si el AP anfitrión es 192.168.1.1, asigne al repetidor 192.168.3.1.

• IP Local: ponga una IP de una subred que esté libre, en este caso 192.168.3.1.

• Máscara Subred: 255.255.255.0

• Puerta de Enlace: 192.168.3.1

Pulse en “Grabar Config.” y después en “Aplicar”.

¡Atención! Ahora para entrar en el panel de configuración del repetidor tiene que escribir en el navegador la dirección IP: 192.168.3.1.

(16)

Modo Puente Repetidor

15

También se deberá cambiar la configuración IP del adaptador de red.

• Dirección IP: 192.168.3.X (X será un número del 2 al 254)

• Máscara de subred: 255.255.255.0

• Puerta de enlace predeterminada: 192.168.3.1 Si quiere configurar la WAN IP manualmente:

• Tipo de conexión: IP Estática.

• Dirección IP de Internet: 192.168.1.X (asumiendo que la IP del router primario es 192.168.1.1).

• Máscara Subred: 255.255.255.0

• _{Puerta de enlace:} 192.168.1.1 (asumiendo que la IP del router primario es 192.168.1.1).

Nota: Si tiene configurado el tipo de conexión en modo automático con una WAN IP ya asignada, al cambiar a modo estático le pondrá automáticamente la dirección que tenía.

(17)

Modo Puente Repetidor

16 →

Ruteo Avanzado

• _{Modo de Operación}: Router.

(18)

Modo Puente Repetidor

17

Abra la pestaña Services

→

Services

• _DNSMasq: Desactivar.

Abra la pestaña

Seguridad

→

Firewall

Desmarque todas las casillas excepto Filtrado Multicast. Pinche en Grabar Config y luego en Aplicar. Reinicie el dispositivo. Simplemente quite la alimentación y luego vuélvalo a enchufar.

(19)

Modo Cliente

18 Cliente

→

Config Básica:

• _{Modo Inalámbrico}: Cliente.

• _{Modo de Red Wi-Fi:} Mezcla.

• _{Nombre de Red Wi-FI (SSID):} Nombre de la red a la que se quiera asociar.

• _{Network Configuration:} Bridged.

Ahora hay que configurar la clave en Inalámbrico

→

Seguridad:

(20)

Modo Cliente

19

En Configuración

→

Config Básica:

En este modo de configuración hay que tener en cuenta que existen dos capas (LAN y WAN) que tendrán sendas direcciones IP. El repetidor usará la WAN IP para la subred a la que se conectará (Physical Interface) y la LAN IP para la nueva red que creará dicho repetidor (Virtual Interface). Estas direcciones IP estarán en diferentes subredes. Por ejemplo, si el AP anfitrión es 192.168.1.1, asigne al repetidor 192.168.3.1.

• Máscara Subred: 255.255.255.0

• Pulse en Grabar Config. y después en Aplicar.

¡Atención! Ahora para entrar en el panel de configuración del router tiene que escribir en el navegador la dirección IP: 192.168.3.1.

(21)

Modo Cliente

20

Si quiere configurar la WAN IP manualmente:

• Dirección IP de Internet: 192.168.1.X (asumiendo que la IP del router primario es 192.168.1.1).

• _{Máscara Subred:} 255.255.255.0

• _{Puerta de enlace:} 192.168.1.1 (asumiendo que la IP del router primario es 192.168.1.1).

Nota: Si tiene configurado el tipo de conexión en modo automático con una WAN IP ya asignada, al cambiar a modo estático le pondrá automáticamente la dirección que tenía. Con esto se termina de configurar el modo cliente.

(22)

Modo Puente Cliente

21 Puente Cliente

→

Config Básica:

• Modo Inalámbrico: Cliente.

• _{Modo de Red Wi-Fi:} Mezcla.

• _{Nombre de Red Wi-FI (SSID):} Nombre de la red a la que nos queremos asociar.

Ahora hay que configurar la clave en Inalámbrico

→

Seguridad:

(23)

Modo Puente Cliente

22 →

Config. Básica

• _{IP Local (LAN)}: 192.168.1.2 (asumiendo que la IP del router primario es 192.168.1.1).

• _{Máscara Subred}: 255.255.255.0

(24)

Modo Router

23 Router (Enrutador)

Configure el adaptador de red.

o IP: 192.168.1.3

o Máscara de red: 255.255.255.0

o Puerta de enlace: 192.168.1.1

Opcionalmente puede utilizar los DNS públicos de Google: o Servidor DNS Preferido: 8.8.8.8

o Servidor DNS Alternativo: 8.8.4.4

Diríjase a la sección Inalámbrico

→

Config Básica

• _{Modo Inalámbrico}: AP.

• Modo de Red Wi-Fi: Mezcla.

• _{Nombre de Red Wi-Fi:} El nombre del punto de acceso a crear.

• _{Canal Inalámbrico:} Escoja uno de la lista desplegable.

• _{Channel Width:} 20Mhz.

• _{Broadcast SSID Inalámbrico:} Activar.

(25)

Modo Router

24

Vaya a la sección Inalámbrico

→

Seguridad Inalámbrica.

• _{Security Mode}: ponga el tipo de clave que quiera.

• _{Algoritmos WPA}: escoja el tipo de encriptación.

• _{Clave Compartida WPA}: elija la clave.

(26)

Modo Router

25

En este modo de configuración hay que tener en cuenta que existen dos capas (LAN y WAN) que tendrán sendas direcciones IP.

• Máscara Subred: 255.255.255.0

Pulse en “Grabar Config.” y después en “Aplicar”.

• Puerta de enlace predeterminada: 192.168.3.1 Si queremos configurar la WAN IP manualmente:

• Dirección IP de Internet: 192.168.1.X (asumiendo que la ip del router primario es 192.168.1.1).

• _{Máscara Subred:} 255.255.255.0

• _{Puerta de enlace:} 192.168.1.1 (asumiendo que la ip del router primario es 192.168.1.1).

Nota: Si tiene configurado el tipo de conexión en modo automático con una WAN IP ya asignada, al cambiar a modo estático le pondrá automáticamente la dirección que tenía. Por último, conecte un modem-router a través del cable de red al puerto WAN del CROTALUS DD-WRT.

(27)

Modo Punto de Acceso

26 Punto de Acceso (AP)

Diríjase a la sección Inalámbrico

→

Config Básica

• _{Modo Inalámbrico}: AP

• _{Modo de Red Wi-Fi:} Mezcla

• _{Nombre de Red Wi-Fi:} El nombre del punto de acceso a crear.

• _{Canal Inalámbrico:} El canal de wifi, si no sabe cuál es déjelo en Auto.

• _{Channel Width:} 20Mhz.

• _{Broadcast SSID Inalámbrico:} Activar.

(28)

Modo Punto de Acceso

27

• _{Security Mode}: ponga el tipo de clave que quiera.

• _{Algoritmos WPA}: escoja el tipo de encriptación.

• _{Clave Compartida WPA}: elija la clave.

→

Config. Básica

• _{IP Local (LAN):} 192.168.1.2 (asumiendo que la IP del router primario es 192.168.1.1).

• _{Máscara Subred}: 255.255.255.0

(29)

Preguntas Frecuentes

28 Preguntas frecuentes

Las estaciones inalámbricas no se pueden conectar al Crotalus DD-WRT.

1. Asegúrese de que el SSID de las estaciones wifi coincidan con el SSID del router. 2. Asegúrese de que las estaciones wifi tienen la clave de red correcta.

3. Si la conexión inalámbrica está lista, pero no se puede acceder al router, compruebe la dirección IP de sus estaciones inalámbricas.

¿Cómo puedo ajustar la potencia del Crotalus DD-WRT?

Para cambiar la potencia del router tiene que ir a Inalámbrico

→

Config Avanzada.

Ahora cambie el valor TX Power, el rango va de 1 a 251, siendo el mínimo 1, el máximo 251 y el valor por defecto 71mW. No se recomienda subirlo más de 200mW porque se crea ruido y se pierde calidad de señal.

Soy novato, ¿cómo debo configurarlo?

Si no sabe cuál es la configuración más idónea para su caso, revise el apartado “Como configurar el Crotalus DD-WRT” (Pag.6).

(30)
