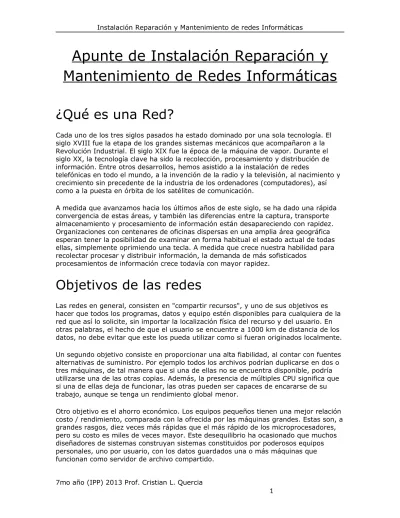

Apunte de Instalación Reparación y
Mantenimiento de Redes Informáticas
¿Qué es una Red?
Cada uno de los tres siglos pasados ha estado dominado por una sola tecnología. El siglo XVIII fue la etapa de los grandes sistemas mecánicos que acompañaron a la Revolución Industrial. El siglo XIX fue la época de la máquina de vapor. Durante el siglo XX, la tecnología clave ha sido la recolección, procesamiento y distribución de información. Entre otros desarrollos, hemos asistido a la instalación de redes
telefónicas en todo el mundo, a la invención de la radio y la televisión, al nacimiento y crecimiento sin precedente de la industria de los ordenadores (computadores), así como a la puesta en órbita de los satélites de comunicación.
A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida convergencia de estas áreas, y también las diferencias entre la captura, transporte almacenamiento y procesamiento de información están desapareciendo con rapidez. Organizaciones con centenares de oficinas dispersas en una amplia área geográfica esperan tener la posibilidad de examinar en forma habitual el estado actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra habilidad para recolectar procesar y distribuir información, la demanda de más sofisticados
procesamientos de información crece todavía con mayor rapidez.
Objetivos de las redes
Las redes en general, consisten en "compartir recursos", y uno de sus objetivos es hacer que todos los programas, datos y equipo estén disponibles para cualquiera de la red que así lo solicite, sin importar la localización física del recurso y del usuario. En otras palabras, el hecho de que el usuario se encuentre a 1000 km de distancia de los datos, no debe evitar que este los pueda utilizar como si fueran originados localmente. Un segundo objetivo consiste en proporcionar una alta fiabilidad, al contar con fuentes alternativas de suministro. Por ejemplo todos los archivos podrían duplicarse en dos o tres máquinas, de tal manera que si una de ellas no se encuentra disponible, podría utilizarse una de las otras copias. Además, la presencia de múltiples CPU significa que si una de ellas deja de funcionar, las otras pueden ser capaces de encararse de su trabajo, aunque se tenga un rendimiento global menor.
Este objetivo conduce al concepto de redes con varios equipos en el mismo edificio. A este tipo de red se le denomina LAN (red de área local), en contraste con lo extenso de una WAN (red de área extendida), a la que también se conoce como red de gran alcance. Últimamente con el surgimiento de las tecnologías Wireless en redes no debemos olvidar un tipo olvidado de redes, las redes MAN (red de área Metropolitana) que abarcan una amplia zona geográfica dentro de un país sin llegar a ser redes WAN
pero tampoco siendo LAN.
Otro punto notable de las redes es la capacidad para aumentar el rendimiento del sistema en forma gradual a medida que crece la carga, simplemente añadiendo más procesadores. Con máquinas grandes, cuando el sistema está lleno, deberá
reemplazarse con uno más grande, operación que por lo normal genera un gran gasto y una perturbación inclusive mayor al trabajo de los usuarios.
Otro objetivo del establecimiento de una red de computadoras, es que puede
proporcionar un poderoso medio de comunicación entre personas que se encuentran muy alejadas entre sí. Con el ejemplo de una red es relativamente fácil para dos o más personas que viven en lugares separados, escribir informes juntos. Cuando un autor hace un cambio inmediato, en lugar de esperar varios días para recibirlos por carta. Esta rapidez hace que la cooperación entre grupos de individuos que se encuentran alejados, y que anteriormente había sido imposible de establecer, pueda realizarse ahora.
Componentes básicos de una red
Computadores (Hosts):
Son quienes inician y procesan la información proveniente de sus pares pueden ser computadoras o cualquier otro dispositivo que utilice TCP/IP.
Hub (Concentrador):
Permite conectar entre sí otros equipos y retransmite la información que recibe desde cualquiera de ellos a todos los demás.
Switch (Conmutador):
Un switch entrega datos de acuerdo a la dirección (Física) de destino.
Router (Enrutador):
Topologías de red
El término topología se refiere a la forma en que está diseñada la red, bien físicamente (rigiéndose de algunas características en su hardware).
La topología de red es la representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sí (habitualmente denominados nodos o hosts).
Existen al menos cinco posibles topologías de red básicas: malla, estrella, árbol, bus y anillo.
Topología en Malla
En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.
Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales físicos para enlazar n dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus puertos de entrada/salida (E/S).
Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados, eliminando el problema que surge cuando los enlaces son compartidos por varios dispositivos
(Colisiones).
En segundo lugar, una topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Otra ventaja es la privacidad o la seguridad. Cuando un mensaje viaja a través de una línea dedicada, solamente lo ve el receptor adecuado. Las fronteras físicas evitan que otros usuarios puedan tener acceso a los mensajes.
Topología en Estrella
A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.
Una topología en estrella es más barata que una topología en malla. En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.
Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión la que existe entre el dispositivo y el concentrador.
Topología en Árbol
La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.
El controlador central del árbol es un concentrador activo. Un concentrador activo contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de bits recibidos antes de retransmitidos.
Topología en Bus
Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.
Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico.
Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable. De esta forma se puede conseguir que un bus use menos cable que una malla, una estrella o una topología en árbol.
Topología en Anillo
En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor.
Un anillo es relativamente fácil de instalar y reconfigurar. Cada dispositivo está enlazado solamente a sus vecinos inmediatos (bien físicos o lógicos). Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.
Cableado estructurado
El cableado es el vínculo físico que interconecta a las computadoras de la red. Para que una computadora se pueda conectar al cableado de la red tiene que tener instalada una tarjeta de red (NIC Network Inteface Card).
Al elegir el tipo de cable que usará nuestra red, debemos considerar:
- La distancia que se puede cubrir sin necesidad de usar repetidores - El tipo de topología que usaremos.
- Controlar si puede ser afectado por interferencias externas provenientes de motores, bobinas, o cualquier otro dispositivo que demande una gran cantidad de energía eléctrica.
Tipos de cables
Cable coaxial fino (10 base 2) y Cable coaxial grueso (10 base 5)
En la gran mayoría de los casos, el cable coaxial se usa con topología de Bus o anillo. Es un cable flexible, de fácil colocación y económico. Si bien es medianamente fino y liviano, es algo más grueso que el cable de par trenzado.
Posee un cable de cobre central, con una capa aislante, luego tiene un tejido de hilos de cobre o papel de aluminio, y por último, una capa protectora externa de material plástico.
Al ser un cable poco sensible a las interferencias, este alcanza mayores distancias que el par trenzado, unos 185 metros entre las computadoras que se hallan en los
extremos del bus.
Para conectar una computadora al cable coaxial, hay que cortar el cable y, luego, colocar un conector BNC macho en cada tramo, y enchufar los dos conectores BNC macho en un conector en forma de T.
Por último, se debe conectar la tercera pata sobrante de la T, en la tarjeta de red de cada computadora.
Si la computadora está en un extremo del cable, tendremos que poner entonces una ficha denominada terminadora (resistencia), que se conecta en el extremo de la T.
Cable de fibra óptica:
Este como algunos sabrán, es el cable más moderno, rápido, seguro y también el más costoso.
Es liviano y flexible, pero hay que manipularlo con cuidado. Se lo usa para redes que requieren un gran ancho de banda (mucho transito de datos), ya que soporta
velocidades de la escala de los Gbps (Gigabits por segundos) a comparacion de los Mbps de los demás cables.
Consiste en un hilo de vidrio muy delgado, recubierto por una capa de vidrio que tiene un índice de refracción distinto para que la luz se refleje. Luego cuenta con un material plástico protector y un colchón de hilos que lo protegen. Por último, lo recubre una capa de material plástico externo.
La distancia que puede alcanzar con cable de fibra óptica sin necesidad de usar repetidores es de 2 a 3 km.
En los dispositivos de fibra óptica se requieren de dos cables: Uno para transmitir y otro para recibir las señales. La instalación de este cable no es tan sencilla de hacer como ocurre con el armado de conectores para par trenzado o cable coaxial fino, pues se precisa cementar el cable al conector, y luego, hornearlo también hay que pulir su extremo y verificar con un microscopio si la fibra óptica quedó bien pulida y en optimas condiciones.
Cable par trenzado:
Hablar de cable par trenzado es hablar de una red con topología Estrella o Árbol. El cable par trenzado es muy flexible, fino, liviano y de fácil colocación, es también, el más económico y difundido.
Por todas las ventajas que presenta, es el más conveniente para usar en las redes.
El nombre correcto es cable de par trenzado, esto es debido a que se trata de una funda plástica externa blindada ó no blindada, que contiene un conjunto de 8 cables que se encuentran trenzados entre sí de dos en dos, básicamente de la forma
blanco/verde - verde, blanco/naranja - naranja, blanco/café - café y blanco/azul -azul, lo anterior no indica que al momento de su uso sea del mismo modo, sino que se combinan según las necesidades. Este cable permite ser utilizado para la transmisión de datos en las redes informáticas, así como de señales telefónicas.
La forma en que se encuentran trenzados permite que se eliminen ciertas interferencias electromagnéticas del ambiente y de los demás cables con que
compartan trayectoria, el término blindado como también se le conoce, significa que entre la funda exterior y el conjunto de cables trenzados, existe un recubrimiento de capa metálica que elimina aún más la interferencia, con lo que se reduce todavía más la interferencia.
El uso de este tipo de cable, compite contra el uso de ondas de radio para transmisión de datos en redes locales (WIFI)
Categoría Anchode
Banda Velocidad Características
CAT 1 < 0.5MHz - Obsoleto
CAT 2 4 MHz - Obsoleto
CAT 3 16 MHz - sistemas con mayor ancho deObsoleto y no compatible con banda
CAT 4 20 MHz 16 Mbps Uso en redes Token Ring
CAT 5 100 MHz 100 Mbps Ethernet 100BASE-TX y1000BASE-T
CAT 5e 100 MHz 100 Mbps 1000BASE-T, Ethernet GigabitEthernet 100BASE-TX y
CAT 6 250 MHz 1000 Mbps Ethernet Gigabit
CAT 6a 500 MHz 10,000 Mbps Ethernet 10 Gigabit
Cable de par trenzado sin blindaje UTP (Unshielded twisted pair): el cuál no tiene ningún tipo de aislante que permita una mayor protección contra interferencias electromagnéticas. Es el tipo de cable que más se utiliza para aplicaciones cotidianas de red.
Cable de par trenzado blindado STP (Shielded Twisted Pair): el cual tiene los cables de cobre con un aislamiento dentro de una cubierta protectora, lo que le da una mayor inmunidad al ruido, alrededor de 150Ώ.
Cable de par trenzado global FTP (Folied Twisted Pair): el cual tiene una pantalla protectora en toda la estructura del cable en forma trenzada, alcanzado inmunidad al ruido de hasta 150Ώ.
Modelo OSI
El modelo de interconexión de sistemas abiertos (ISO/IEC 7498-1), también llamado OSI (en inglés, Open System Interconnection) es el modelo de red
descriptivo, que fue creado por la Organización Internacional para la Estandarización (ISO) en el año 1984. Es un marco de referencia para la definición de arquitecturas en la interconexión de los sistemas de comunicaciones.
Fue desarrollado en 1984 por la Organización Internacional de Estándares (ISO), una federación global de organizaciones que representa aproximadamente a 130 países. El núcleo de este estándar es el modelo de referencia OSI, una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones.
Siguiendo el esquema de este modelo se crearon numerosos protocolos. El
advenimiento de protocolos más flexibles donde las capas no están tan desmarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un
segundo plano. Sin embargo es muy usado en la enseñanza como una manera de mostrar cómo puede estructurarse una "pila" de protocolos de comunicaciones. Se trata de una normativa estandarizada útil debido a la existencia de muchas tecnologías, fabricantes y compañías dentro del mundo de las comunicaciones, y al estar en continua expansión, se tuvo que crear un método para que todos pudieran entenderse de algún modo, incluso cuando las tecnologías no coincidieran. De este modo, no importa la localización geográfica o el lenguaje utilizado. Todo el mundo debe atenerse a unas normas mínimas para poder comunicarse entre sí. Esto es sobre todo importante cuando hablamos de la red de redes, es decir, Internet.
Este modelo está dividido en siete capas:
Capa física
Capa de enlace de datos Capa de red
Capa de transporte
Capa de sesión
Capa de presentación
Capa física
Es la que se encarga de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la
información.
Capa de enlace de datos
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes a revisar en el momento de conectar dos ordenadores, ya que está entre la capa 1 y 3 como parte esencial para la creación de sus protocolos básicos (MAC, IP), para regular la forma de la conexión entre
computadoras así determinando el paso de tramas (trama = unidad de medida de la información en esta capa, que no es más que la segmentación de los datos
trasladándolos por medio de paquetes), verificando su integridad, y corrigiendo errores, por lo cual es importante mantener una excelente adecuación al medio físico.
Capa de red
Se encarga de identificar el enrutamiento existente entre una o más redes. Las
unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento.
Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP) El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores, aunque es más frecuente encontrarlo con el nombre en inglés routers. Los routers trabajan en esta capa, aunque pueden actuar como switch de nivel 2 en determinados casos, dependiendo de la función que se le asigne. Los firewalls actúan sobre esta capa principalmente, para descartar direcciones de máquinas.
En este nivel se realiza el direccionamiento lógico y la determinación de la ruta de los datos hasta su receptor final.
Capa de transporte
Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando.
Capa de sesión
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. En muchos casos, los servicios de la capa de sesión son parcial o totalmente prescindibles.
Capa de presentación
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
Capa de aplicación
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de archivos (FTP), por UDP pueden viajar (DNS y Routing Information Protocol). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación. Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad subyacente.
Ethernet
Ethernet es un estándar de redes de área local para computadoras con acceso al medio por contienda CSMA/CD (Acceso Múltiple por Detección de Portadora con Detección de Colisiones), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.
La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.
Un Poco de Historia
En 1972 Metcalfe se mudó a California para trabajar en el Centro de Investigación de Xerox en Palo Alto llamado Xerox PARC (Palo Alto Research Center). Allí se estaba diseñando lo que se consideraba la 'oficina del futuro' y Metcalfe encontró un ambiente perfecto para desarrollar sus inquietudes. Se estaban probando unas computadoras denominadas Alto, que ya disponían de capacidades gráficas y ratón y fueron
consideradas los primeros ordenadores personales. También se estaban fabricando las primeras impresoras láser. Se quería conectar las computadoras entre sí para
compartir ficheros y las impresoras. La comunicación tenía que ser de muy alta velocidad, del orden de megabits por segundo, ya que la cantidad de información a enviar a las impresoras era enorme (tenían una resolución y velocidad comparables a una impresora láser actual). Estas ideas que hoy parecen obvias eran completamente revolucionarias en 1973.
A Metcalfe, el especialista en comunicaciones del equipo con 27 años de edad, se le encomendó la tarea de diseñar y construir la red que uniera todo aquello. Contaba para ello con la ayuda de un estudiante de doctorado de Stanford llamado David Boggs. Las primeras experiencias de la red, que denominaron 'Alto Aloha Network', las llevaron a cabo en 1972. Fueron mejorando gradualmente el prototipo hasta que el 22 de mayo de 1973 Metcalfe escribió un memorándum interno en el que informaba de la nueva red. Para evitar que se pudiera pensar que sólo servía para conectar
computadoras Alto cambió el nombre de la red por el de Ethernet, que hacía referencia a la teoría de la física hoy ya abandonada según la cual las ondas electromagnéticas viajaban por un fluido denominado éter que se suponía llenaba todo el espacio (para Metcalfe el 'éter' era el cable coaxial por el que iba la señal). Las dos computadoras
Alto utilizadas para las primeras pruebas de Ethernet fueron rebautizadas con los nombres Michelson y Morley, en alusión a los dos físicos que demostraron en 1887 la inexistencia del éter mediante el famoso experimento que lleva su nombre.
La red de 1973 ya tenía todas las características esenciales de la Ethernet actual. Empleaba CSMA/CD para minimizar la probabilidad de colisión, y en caso de que ésta se produjera se ponía en marcha un mecanismo denominado retroceso exponencial binario para reducir gradualmente la ‘agresividad’ del emisor, con lo que éste se adaptaba a situaciones de muy diverso nivel de tráfico. Tenía topología de bus y funcionaba a 2,94 Mb/s sobre un segmento de cable coaxial de 1,6 km de longitud. Las direcciones eran de 8 bits y el CRC de las tramas de 16 bits. El protocolo utilizado al nivel de red era el PUP (Parc Universal Packet) que luego evolucionaría hasta
convertirse en el que luego fue XNS (Xerox Network System), antecesor a su vez de IPX (Netware de Novell).
En vez de utilizar el cable coaxial de 75 ohms de las redes de televisión por cable se optó por emplear cable de 50 ohms que producía menos reflexiones de la señal, a las cuales Ethernet era muy sensible por transmitir la señal en banda base (es decir sin modulación). Cada empalme del cable y cada 'pincho' vampiro (transceiver) instalado producía la reflexión de una parte de la señal transmitida. En la práctica el número máximo de 'pinchos' vampiro, y por tanto el número máximo de estaciones en un segmento de cable coaxial, venía limitado por la máxima intensidad de señal reflejada tolerable.
La primera versión fue un intento de estandarizar ethernet aunque hubo un campo de la cabecera que se definió de forma diferente, posteriormente ha habido ampliaciones sucesivas al estándar que cubrieron las ampliaciones de velocidad (Fast Ethernet, Gigabit Ethernet y el de 10 Gigabits), redes virtuales, hubs, conmutadores y distintos tipos de medios, tanto de fibra óptica como de cables de cobre (tanto par trenzado como coaxial).
Los estándares de este grupo no reflejan necesariamente lo que se usa en la práctica, aunque a diferencia de otros grupos este suele estar cerca de la realidad.
Dominios de Colisión y Broadcast
Ethernet es una tecnología conflictiva, todos los equipos de trabajo que se conectan al mismo medio físico reciben las señales enviadas por otros dispositivos. Si dos
estaciones transmiten a la vez se genera una colisión. Si no existieran mecanismos que detectaran y corrigieran los errores de estas colisiones, ethernet no podría funcionar. En el diseño de una red se debe tener especial cuidado con los llamados Dominios de Colisión y Dominio de difusión (Broadcast)
Dominio de colisión: Grupo de dispositivos conectados al mismo medio físico, de tal manera que si dos dispositivos acceden al medio al mismo tiempo, el resultado será una colisión entre las dos señales. Como resultado de estas colisiones se produce un consumo inadecuado de recursos y de ancho de banda. Cuanto menor sea la cantidad de dispositivos afectados a un dominio de colisión mejor desempeño de la red.
A medida que aumenta el número de nodos que pueden transmitir en un segmento de red, aumentan las posibilidades de que dos de ellos transmitan a la vez. Esta
transmisión simultánea ocasiona una interferencia entre las señales de ambos nodos, que se conoce como colisión. Conforme aumenta el número de colisiones disminuye el rendimiento de la red.
El rendimiento de una red puede ser expresado como
Dominio de difusión. Grupo de dispositivos de la red que envían y reciben mensajes de difusión entre ellos. Una cantidad inapropiada de estos mensajes de difusión (Broadcast) provocara un bajo rendimiento en la red, una cantidad exagerada
Dispositivos con dominios de colisión
A partir de las capas del modelo OSI es posible determinar qué dispositivos extienden o componen los dominios de colisión.
Los dispositivos de la capa 1 OSI (como los Hubs) reenvían todos los datos transmitidos en el medio y por lo tanto extienden los dominios de colisión. Los dispositivos de la capa 2 y 3 OSI (como los Swith) segmentan los
dominios de colisión (un dominio de colisión por boca del Swith).
Los dispositivos de la capa 3 OSI (como los routers) segmentan los dominios de colisión igual que los Swith y además segmentan los dominios de difusión (Broadcast).
En Resumen
Los hubs o concentradores tienen un único dominio de colisión, eso quiere decir que si dos equipos provocan una colisión en un segmento asociado a un puerto del hubs, todos los demás dispositivos aun estando en diferentes puertos se verán afectados. De igual manera se verían afectados si una estación envía un Broadcast, debido a que un hub también tiene un solo dominio de difusión (Broadcast).
Los Switch dividen dominios de colisión porque segmentan la red, esto también se debe a que los switch deben inundar el dominio para crear sus tablas MAC, se puede decir que un switch tiene tantos dominios de colisión como bocas posea.
Dominio de broadcast son todas aquellas maquinas y activos, debajo del router, solo el router divide el dominio de broadcast, y este lo hace a nivel de capa 3, es decir que no necesita inundar el dominio para crear sus tablas, los hace mediar paquetes de
consulta comunicándose con los otros routers.
Tecnología y velocidad de Ethernet
Hace ya mucho tiempo que Ethernet consiguió situarse como el principal protocolo del nivel de enlace. Ethernet 10Base2 consiguió, ya en la década de los 90s, una gran aceptación en el sector. Hoy por hoy, 10Base2 se considera como una "tecnología de legado" respecto a 100BaseT. Hoy los fabricantes ya han desarrollado adaptadores capaces de trabajar tanto con la tecnología 10baseT como la 100BaseT y esto ayuda a una mejor adaptación y transición.
Las tecnologías Ethernet que existen se diferencian en estos conceptos:
Velocidad de transmisión
- Velocidad a la que transmite la tecnología.
Tipo de cable
- Tecnología del nivel físico que usa la tecnología.
Longitud máxima
- Distancia máxima que puede haber entre dos nodos adyacentes (sin estaciones repetidoras).
Topología
- Determina la forma física de la red. Bus si se usan conectores T (hoy sólo usados con las tecnologías más antiguas) y estrella si se usan hubs (estrella de difusión) o switches (estrella conmutada).
Tecnologías Ethernet
Tecnología Velocidad Tipo de cable Distancia Topología
10Base2 10 Mbit/s Coaxial 185 m Bus (Conector T)
10BaseT 10 Mbit/s Par Trenzado 100 m Estrella (Hub o Switch) 10BaseF 10 Mbit/s Fibra óptica 2000 m Estrella (Hub o Switch)
100BaseT4 100 Mbit/s P.T(categoría 3UTP) 100 m Estrella. H.D(hub)/F.D (switch) 100BaseTX 100 Mbit/s P.T(categoría 5UTP) 100 m Estrella. H.D(hub)/F.D (switch) 100BaseFX 100 Mbit/s Fibra óptica 2000 m No permite el uso de hubs 1000BaseT 1000 Mbit/s 4P.T (cat 5/6UTP ) 100 m Estrella. Full Duplex (switch) 1000BaseSX 1000 Mbit/s Fibra (multimodo) 550 m Estrella. Full Duplex (switch) 1000BaseLX 1000 Mbit/s Fibra (monomodo) 5000 m Estrella. Full Duplex (switch)
TCP/IP Familia de protocolos de Internet
La familia de protocolos de Internet es un conjunto de protocolos de red en los que se basa Internet y que permiten la transmisión de datos entre computadoras. En ocasiones se le denomina conjunto de protocolos TCP/IP, en referencia a los dos protocolos más importantes que la componen: Protocolo de Control de Transmisión (TCP) y Protocolo de Internet (IP), que fueron dos de los primeros en definirse, y que son los más utilizados de la familia. Existen tantos protocolos en este conjunto que llegan a ser más de 100 diferentes, entre ellos se encuentra el popular HTTP(HyperText Transfer Protocol), que es el que se utiliza para acceder a las páginas web, además de otros como el ARP (Address Resolution Protocol) para la resolución de direcciones, el FTP (File Transfer Protocol) para transferencia de archivos, y el SMTP (Simple Mail Transfer Protocol) y el POP (Post Office Protocol) para correo electrónico, TELNET para acceder a equipos remotos, entre otros.
El TCP/IP es la base de Internet, y sirve para enlazar computadoras que utilizan diferentes sistemas operativos, incluyendo PC, Tables, Celulares y Servidores sobre redes de área local (LAN) y área extensa (WAN).
TCP/IP fue desarrollado y demostrado por primera vez en 1972 por el Departamento de Defensa de los Estados Unidos, ejecutándolo en ARPANET, una red de área extensa de dicho departamento.
La familia de protocolos de Internet puede describirse por analogía con el modelo OSI
protocolos, aunque en la práctica no corresponde exactamente con el modelo en Internet. En una pila de protocolos, cada nivel resuelve una serie de tareas
relacionadas con la transmisión de datos, y proporciona un servicio bien definido a los niveles más altos. Los niveles superiores son los más cercanos al usuario y tratan con datos más abstractos, dejando a los niveles más bajos la labor de traducir los datos de forma que sean físicamente manipulables.
El modelo OSI, en cambio, fue propuesto como una aproximación teórica y también como una primera fase en la evolución de las redes de ordenadores. Por lo tanto, el modelo OSI es más fácil de entender, pero el modelo TCP/IP es el que realmente se usa.
