Caudal bombeado requerido Corriente volumétrica 42,99 m³/h Altura de bombeo requerida Medio bombeado Agua limpia

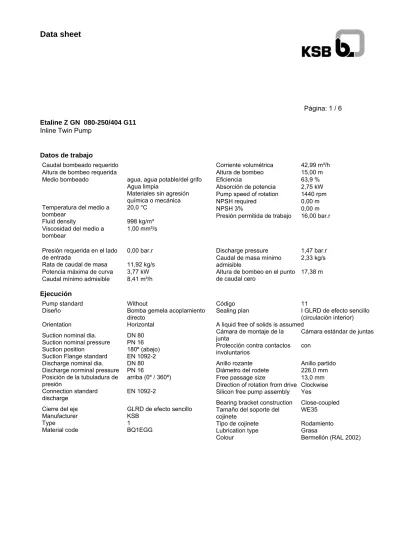

Data sheet

Página: 1 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

Datos de trabajo

Ejecución

Fluid density 998 kg/m³

Viscosidad del medio a

bombear 1,00 mm²/s

Caudal bombeado requerido Corriente volumétrica 42,99 m³/h

Altura de bombeo 15,00 m

Eficiencia 63,9 %

Absorción de potencia 2,75 kW Pump speed of rotation 1440 rpm

NPSH required 0,00 m

NPSH 3% 0,00 m

Presión permitida de trabajo 16,00 bar.r Altura de bombeo requerida

Presión requerida en el lado

de entrada 0,00 bar.r

Rata de caudal de masa 11,92 kg/s Potencia máxima de curva 3,77 kW Caudal mínimo admisible 8,41 m³/h Medio bombeado

Discharge pressure 1,47 bar.r Caudal de masa mínimo

admisible 2,33 kg/s

Altura de bombeo en el punto

de caudal cero 17,38 m

agua, agua potable/del grifo Agua limpia

Pump standard Without

Diseño Bomba gemela acoplamiento

directo

Orientation Horizontal

Suction nominal dia. DN 80 Suction nominal pressure PN 16 Suction position 180º (abajo) Suction Flange standard EN 1092-2 Discharge nominal dia. DN 80 Discharge norminal pressure PN 16 Posición de la tubuladura de

presión arriba (0º / 360º)

Connection standard

discharge EN 1092-2

Cierre del eje GLRD de efecto sencillo

Manufacturer KSB

Type 1

Material code BQ1EGG

Código 11

Sealing plan I GLRD de efecto sencillo (circulación interior) A liquid free of solids is assumed

Cámara de montaje de la

junta Cámara estándar de juntas

Protección contra contactos

involuntarios con

Anillo rozante Anillo partido Diámetro del rodete 226,0 mm Free passage size 13,0 mm Direction of rotation from drive Clockwise Silicon free pump assembly Yes

Bearing bracket construction Close-coupled Tamaño del soporte del

cojinete WE35

Tipo de cojinete Rodamiento

Lubrication type Grasa

Colour Bermellón (RAL 2002)

Materiales sin agresión química o mecánica Temperatura del medio a

Data sheet

Página: 2 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

Accionamiento, accesorios

Materiales GN

Tamaño del motor 112M

Clase de rendimiento Eff2

Frecuencia 50 Hz

Tensión de servicio 400 V Potencia dimensionada P2 4,00 kW

Rated current 8,2 A

Tipo de accionamiento Relación de la corriente de

arranque 6

Clase de aislamiento F to IEC 34-1 Clase de protección del motor IP55

Coseno phi a plena carga

(4/4) 0,83

Clase de temperatura sin

Temperature sensor 3 termistores Bobinado del motor 400 / 690 V

Number of poles 4

Forma de trabajo triángulo Motor cooling method Surface cooling Motor eléctrico

Modelo (marca) KSB

Indicaciones

general criteria for a water analysis: pH-value >= 7; chloride content (Cl) <=250 mg/kg. chlorine (Cl2) <=0.6 mg/kg. Caja espiral (102) Fundición gris JL 1040 Tapa de presión (163) Fundición gris JL 1040

Eje (210) Acero bonificado C45+N

Rodete (230) Fundición gris JL 1040 Retén (411) DPAF Sealing plate

asbestos-free Accionamiento suministrado por

Anillo partido (502.1) Grey cast iron GG/CAST IRON

Anillo partido (502.2) Grey cast iron GG/CAST IRON

Casquillo del eje (523) Acero CrNiMo 1.4571 Tornillo prisionero (902) Acero 8.8

Tornillo tapón (903) Acero ST Tuerca del rodete (922) Acero 8 Motor estándar suministrado

por KSB - montado por KSB Formato constructivo del

Hoja de curvas

Página: 3 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

0 20 [m³/h] 40 60 80 100 120 140 160 10 15 20 [m] 204.0 Qmin 253.0 Qmin 226.0 Qmin _Qmin Al tu ra d e b o m b e o 0 20 [m³/h] 40 60 80 100 120 140 160 0 20 40 60 [%] E fi c ie n c ia 0 20 [m³/h] 40 60 80 100 120 140 160 1 2 3 4 [kW] Co n s u m o d e p o te n c ia Caudal

Datos de curvas

Velocidad de giro Altura de bombeo

requerida 15,00 m

Eficiencia 63,9 %

Absorción de potencia 2,75 kW

Curve number KPA1148:454/130 Diámetro del rodete 226,0 mm Estándar de aceptación Without 1440 rpm

Fluid density 998 kg/m³

Plano de instalación

Página: 4 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

Drawing is not to scale Dimensions in mm

362

633

333

109

345

227

70

224

DN2

DN1

DN1

148

140

210

290

DN2

333

Plano de instalación

Página: 5 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

Motor Connections

Peso neto

Connect pipes without stress or strain!

Dimensional tolerances for shaft axis height: DIN 747 Dimensions without tolerances, middle tolerances to: ISO 2768-m

Connection dimensions for pumps: EN735

Dimensions without tolerances - welded parts: ISO 13920-B Dimensions without tolerances - gray cast iron parts: ISO 8062-CT9

Ver plano extra para las conexiones auxiliares Fabricante del motor KSB Suction nominal size DN1 DN 80 / EN 1092-2

Discharge nominal size

DN2 DN 80 / EN 1092-2

Nominal pressure suct. PN 16 Rated pressure disch. PN 16 Tamaño del motor 112M

Bomba 122 kg

Motor 31 kg

Total 153 kg

Potencia del motor 4,00 kW Velocidad de giro 1440 rpm Posición de la caja de

Esquema de conexiones

Página: 6 / 6

Etaline Z GN 080-250/404 G11

Inline Twin Pump

Connections

1M.1 Conexión de aparato

medidor de la presión Rc 3/8 Taladrado y cerrado 1M.2 Conexión de aparato

medidor de la presión Rc 3/8 Taladrado y cerrado

5B Purgado Cerrado con tapón de purgado

6B.1 Pumped liquid drain Rc 3/8 Taladrado y cerrado 6B.2 Pumped liquid drain Rc 3/8 Taladrado y cerrado 6B.3 Pumped liquid drain Taladrado y cerrado 6D.1 Líquido de bombeo -
