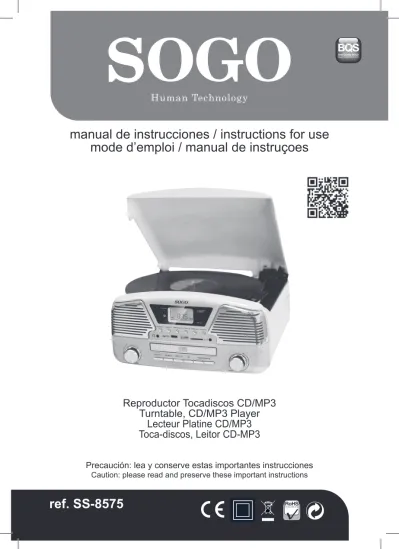

manual de instrucciones / instructions for use mode d emploi / manual de instruçoes

Texto completo

(1)

Precaución: lea y conserve estas importantes instrucciones

Caution: please read and preserve these important instructions

ref. SS-8575

manual de instrucciones / instructions for use

mode d’emploi / manual de instruçoes

Reproductor Tocadiscos CD/MP3

Turntable, CD/MP3 Player

Lecteur Platine CD/MP3

Toca-discos, Leitor CD-MP3

BQS

Best Quality SOGO

(2)

PRECAUCIONES IMPORTANTES

El uso inadecuado de los controles, ajustes o la

realización de procedimientos distintos de los

especificados en este manual puede resultar en

una exposición a radiación peligrosa.

Esta unidad no debe ser ajustada o reparada

por nadie excepto personal de servicio técnico

cualificado.

ADVERTENCIA

• El aparato no debe exponerse a goteos o

salpicaduras de líquidos y no debe colocarse

objetos llenos de líquido, como floreros, sobre el

aparato.

• Las pilas o batería instaladas no deberán ser

expuestos a un calor excesivo, como la luz

solar, el fuego o similares fuentes de calor.

• El cable de alimentación o un adaptador que

se utiliza como dispositivo de desconexión del

aparato debe estar siempre al alcance.

PRECAUCIONES DE USO

INSTALACIÓN

• Desembale todas las piezas y retirar material

protector.

• No conecte la unidad a la toma de corriente

antes de comprobar la tensión de la red y antes

de que todas las conexiones se hayan realizado.

• No cubrir las salidas de aire y asegúrese de que

hay un espacio de varios centímetros alrededor

de la unidad para ventilación.

(3)

CARACTERÍSTICAS DEL PRODUCTO

33/45/78 plataforma giratoria rpm seleccionable

Parada automática / manual, plataforma giratoria

Sistema accionado por correa

Programable reproductor de cd/mp3

Directo USB/SD codificación para cd, tocadiscos,

radio FM y entrada AUX

AUX in para conexión de otros dispositivos (p. Ej.

Reproductores Cd & mp3)

USB y ranura para tarjetas SD para reproducción

de mp3

Radio PLL con 20 presintonía AM y 30 emisoras de

radio FM

Alarma de reloj

Temporizador para encender y apagar

Cd pantalla con retroiluminación azul

RCA de salida de línea

Estéreo altavoz incorporado

Adaptador 45 rpm y control remoto

UBICACIÓN DE CONTROL 1. Altavoz

2. Cd/usb/sd

3. Receptor de mando a distancia 4. Indicador de modo de espera 5. Phono 6. Selector de banda 7. Aux. 8. Temporizador / reposo 9. Abrir / cerrar 10. Altavoz

11. Perilla alimentación / volumen 12. Toma de auriculares 13. Rec / del

14. Modo / reloj 15. Ranura usb

16. Botón reproducir / pausar y sintonizador

17. Detener

18. Ranura para tarjetas sd 19. Bajar album / preset down 20. Subir album / preset up 21. Puerta del cd 22. Toma aux in

23. Perilla sintonía / avance retroceso

24. Cubierta contra el polvo 25. Cable de la antenaam/ fm 26. Enchufe de salida de línea 27. Cable de alimentación de ca 28. Enchufe de salida de línea 29. Adaptador 45 rpm

30. Levante la palanca (para grabar, reproducir y pausar)

31. Botón auto de encendido/apagado 32. 33/45/78 Rpm selector de velocidad 33. Brazo y tono del tocadiscos

(4)

CONEXIÓN

1. Conecte el cable de alimentación a la salida de CA 2. Presione el botón de ENCENDIDO para encender la unidad, el indicador de modo de espera se apaga. Si la retroiluminación de la pantalla LCD se enciende, significa que la fuente de alimentación es normal, ahora el sistema está listo para su uso. AJUSTE DEL RELOJ

1. Cuando la luz del indicador de espera enciende, la unidad está en modo de espera.

2. Durante el modo de espera, seleccione entre el modo de hora a 12h o 24h, presione y sostenga

el botón de MODO de 3 a 5 segundos, 12h / 24h

estará parpadeando. Pulse EL BOTÓN AVANCE

O RETROCESO para seleccionar 12h

/ 24h. Pulse el botón MODO una vez más para confirmar.

3. Configuración hora: Pulse EL BOTÓN AVANCE

O RETROCESO para seleccionar la hora

correcta, a continuación, pulse el botón MODO

una vez más para confirmar.

4. Configuración minuto: cuando haya terminado

el paso 3, pulse EL BOTÓN AVANCE O

RETROCESO para seleccionar el minuto

correcto y, a continuación, pulse el botón MODO

una vez más para confirmar. AJUSTE DE LA ALARMA

1. Durante el modo de espera, mantenga pulsado

botón del TEMPORIZADOR de 3 a 5 segundos.

Ajuste de la alarma es “Hora de alarma de encender >> Hora de alarma de apagar > > Modo de alarma >> Volumen de alarma”.

2. Ajuste de la hora de alarma de encender: “ON” está iluminado en la pantalla

i. Configuración: Pulse EL BOTÓN AVANCE

O RETROCESO para seleccionar la

hora correcta, a continuación, pulse el botón TEMPORIZADOR para confirmar.

ii. Configuración minuto: Pulse EL BOTÓN

AVANCE O RETROCESO para

seleccionar el minuto correcto y, a continuación,

pulse el botón TEMPORIZADOR para confirmar.

3. Ajuste de la Hora de alarma de apagar: “OFF” está iluminado en la pantalla:

i. Configuración: Pulse EL BOTÓN AVANCE

O RETROCESO para seleccionar la

hora correcta, a continuación, pulse el botón TEMPORIZADOR para confirmar.

ii. Valor minuto: Pulse EL BOTÓN AVANCE

O RETROCESO para seleccionar el

minuto correcto y, a continuación, pulse el botón TEMPORIZADOR para confirmar.

4. Ajuste de la alarma: “TUNE” está iluminado en la pantalla:

i. Pulse EL BOTÓN AVANCE O RETROCESO

para seleccionar el modo de alarma. ii. La secuencia es sintonizar > CD > > SD >> USB,

pulse el botón TEMPORIZADOR para confirmar.

5. AJUSTE DEL VOLUMEN DE LA ALARMA: “ V - “ está iluminado en la pantalla:

i. Pulse EL BOTÓN AVANCE O RETROCESO

para seleccionar el volumen de la alarma,

pulse el botón TEMPORIZADOR para confirmar.

6. Cuando el ajuste de la alarma se haya completado, la pantalla mostrará el ajuste de nuevo para la comprobación del usuario

7. “CLOCK (reloj)” el icono parpadea cuando la alarma está activada. El icono “CLOCK (reloj)” se ilumina cuando la alarma está configurada y se guarda, pero todavía no está activo.

8. Cancelar la alarma: durante el modo de espera, cuando el icono de “CLOCK (reloj)” esta activo,

pulse el botón TEMPORIZADOR, se cancelara la

alarma.

FUNCIÓN DE REPETICIÓN

Pulse el botón “ snooze” en el mando a distancia cuando la alarma se activa, la alarma será silenciosa durante 10 minutos. Después de los 10 minutos del intervalo de snooze, la alarma se activara de nuevo. Snooze puede ser utilizado repetidamente dentro de 1 hora desde que se activa la alarma.

FUNCIÓN DE TEMPORIZADOR

1. Presione el botón de ENCENDIDO hasta que el

indicador de modo de espera está apagado. El aparato se está cambiando se del modo de espera al modo de funcionamiento.

2. Cuando la unidad esté encendida, pulse botón REPOSO varias veces para seleccionar el tiempo de reposo de 90 minutos >80 >70 … >10. 3. El modo de reposo se guarda cuando el icono

“sleep” se ilumina en la pantalla.

4. Cuando pasa el tiempo de reposo, la unidad se apaga automáticamente al modo de espera. ESCUCHAR LA RADIO

Sintonización de la radio

1. Pulse el botón SELECTOR DE BANDA para

activar el modo “sintonizar”.

2. Pulse el SELECTOR DE BANDA para seleccionar

la banda deseada (AM o FM).

3. Para sintonizar la emisora adecuada, girar

mando de SINTONIZACIÓN AVANCE O

RETROCESO durante 1 ó 2 segundos, y

luego soltarlo.

4. La unidad empieza buscar automáticamente los canales de radio y se detiene cuando encuentra una emisora de radio.

Guardar las emisoras de radio manualmente 1. Cuando se encuentra la emisora de radio deseada,

pulse el botón MODO, el número de programa

estará parpadeando.

2. Pulse PRESET UP o PRESET DOWN para

(5)

emisora de radio deseada.

3. Pulse el botón MODO para confirmar, el número

de programa dejará de parpadear.

4. Repita los pasos 2 y 3 hasta que todas las emisoras de radio se encuentren guardadas

5. Pulse PRESET UP o PRESET DOWN para

seleccionar las emisoras de radio pre sintonizado. 6. El número de las estaciones encontradas y

almacenadas depende de la recepción de las diferentes zonas y países.

Emisoras de radio presintonizadas

1. En modo de radio, pulse el botón SINTONIZADOR,

la unidad captura automáticamente la frecuencia de radio. Cuando encuentra la señal, se almacenará automáticamente la estación de radio, a partir del número de programa 1.

2. El número de las estaciones que pueden encontrarse y almacenarse depende de la recepción de las diferentes zonas y países. Recepcion de FM y FM estéreo

• Pulse “ FM ST.” en el mando a distancia para seleccionar FM MONO o MODO FM ESTÉREO. Cuando señal estéreo es débil, es preferible poner en modo mono.

• La luz del icono “ST” se enciende para mostrar el modo FM estéreo.

Consejos para un mejor recibimiento

1. AM: hay un sintonizador de BANDA AM. Si la recepción es débil, mover un poco el aparato, rotarlo o re-posicionamiento de la unidad suelen mejorar la recepción de AM.

2. FM: el receptor incorpora un cable de antena FM colgado en la parte trasera. Este cable debe estar totalmente libre para obtener una mejor recepción. Grabación FM y radio FM estéreo

1. Pulse el botón SELECTOR DE BANDA para

activar el “SINTONIZADOR” y seleccione la banda

deseada por la radio con botón de SELECTOR

DE BANDA (AM o FM).

2. Inserte el dispositivo de memoria (unidad USB, tarjeta SD o MMC)

3. Pulse el botón REC, que se tarda entre 3 y

5 segundos en leer dispositivo de memoria. A continuación, USB o SD y parpadea el icono.

4. Pulse el botón AVANCE O RETROCESO

para seleccionar el medio deseado (USB o SD) para la grabación. A continuación, presione de

nuevo el botón REC para confirmar. Y el sistema

se está iniciando el modo de grabación después de unos pocos segundos.

5. Si sólo se inserta la unidad USB, tarjeta SD o MMC el paso 4 puede omitirse.

6. El dispositivo USB o SD parpadea el icono en la pantalla y la grabación determinada.

7. Para finalizar grabación, pulse detener con el botón y la pantalla mostrará “END” y volver a

modo “SINTONIZADOR”.

Comentario

• La velocidad de grabación es de 1:1, y según el tiempo de reproducción de la radio FM o RADIO

ST.

• El formato de grabación se ajusta en - MP3 BIT RATE : 128 KBPS

• En FM y radio FM estéreo la codificación, RADIO frecuencia es fija y no pueden ser ajustados GRABACIÓN Y AUDIO

NOTA

• Retire el protector del lápiz óptico (aguja). • Asegúrese de que el tono se separa del brazo es

el tono de descanso del brazo antes de operar y de nuevo después.

1. Pulse el botón de PHONO para seleccionar

“ PHONO” en la pantalla.

2. Coloque el selector de velocidad a la posición adecuada según el registro para que se puedan reproducir.

3. Coloque el disco en el plato, utilice el adaptador 45 rpm si es necesario.

4. Empujar la palanca de elevación hacia arriba para elevar el tono del brazo del brazo, y, a continuación, mueva lentamente al lado de grabación. El disco comenzará a girar.

5. Ponga la palanca de elevación del tono de brazo y toque el registro con suavidad. Reproducción de audio empieza ahora.

6. Empujar la palanca de elevación hacia arriba para elevar el tono del brazo del brazo, ahora el plato giratorio seguirá reproduciendo el audio pero se detendrá. Para continuar la reproducción, es necesario que el usuario ponga la palanca de elevación.

7. Ajustar el volumen al nivel deseado.

8. Al final de la grabación, el disco deja de girar automáticamente. Empuje la palanca hacia arriba para elevar el tono y colocarlo en el brazo, y luego presione hacia abajo la palanca de elevación. 9. Para detener manualmente, levante el brazo del

tono de la base y volver. Comentario

El registro automático del área de la parada, se detiene antes de la última pista. En este

caso, seleccione AUTO- INTERRUPTOR DE

PARADA “OFF” y, a continuación, se desarrollará hasta el final de la grabación, pero no se detendrá automáticamente (apague la unidad

con el interruptor de encendido de

AUTO-INTERRUPTOR DE PARADA en posición “ON” para detener el plato giratorio). A continuación, volver a poner el brazo en su posición.

Grabación audio

1. Pulse el botón PHONO para activar “PHONO”, en

la pantalla y, a continuación, inserte el dispositivo de memoria (unidad USB, tarjeta SD o MMC).

2. Pulse el botón REC, que tarda entre 3 y 5

segundos en leer dispositivo de memoria. A continuación, USB o SD Y parpadea el icono.

3. Pulse el botón AVANCE O RETROCESO

(6)

grabación. A continuación, presione de nuevo el botón REC para confirmar. Y el sistema se está iniciando en el modo de grabación después de unos pocos segundos.

4. Si sólo se inserta la unidad USB o tarjeta SD/ MMC, el paso 3 puede omitirse.

5. El dispositivo USB o SD parpadea el icono en la pantalla de la grabación determinada.

5. Para finalizar la grabación, pulse detener y la pantalla mostrará “END” y volver al modo audio. Comentario

• La velocidad de grabación es de 1:1, y de acuerdo con el tiempo real

• El formato de grabación es aj stado en – MP3 bit rate: 128 kbps

CONECTOR AUX IN Y GRABACIÓN

Pulse botón AUXILIAR para activar “AUX” en la

pantalla, a continuación, conectar el dispositivo de audio externo (como el reproductor de CD) a

través de la TOMA AUX IN. Señal de audio del

dispositivo de audio externo puede ser reproducir a través del sistema.

Aux en la grabación

1. Pulse el botón de AUX para seleccionar

“AUX “ en la pantalla, a continuación, inserte el dispositivo de memoria (unidad USB, tarjeta SD o MMC)

2. Pulse el botón REC, que se tarda entre 3 y 5

segundos en leer el dispositivo de memoria. A continuación, USB o SD parpadea el icono.

3. Pulse el botón AVANCE O RETROCESO

para seleccionar el modo deseado (USB o SD) para la grabación. A continuación,

presione de nuevo el botón REC para

confirmar. Y el sistema se inicia en el modo de grabación después de unos pocos segundos. 4. Si sólo unidad USB o tarjeta SD/MMC se

inserta, el paso 3 puede omitirse.

5. El dispositivo USB o SD parpadea el icono en la pantalla en la grabación determinada. 6. Para finalizar la grabación, pulse detener

y la pantalla mostrará “END” y volver a “AUX”.

Comentario

• La velocidad de grabación es de 1:1, y según el dispositivo de audio externo.

• El formato de grabación es ajustado en – MP3 bit rate : 128 kbps

LA REPRODUCCIÓN DE CANCIONES EN MP3/WMA MEDIANTE SOPORTE DE ALMACENAMIENTO USB O TARJETA DE MEMORIA

CONEXIÓN

El sistema es capaz de decodificar y reproducir todos los archivos MP3/WMA que almacena en

la memoria con conexión USB o puerto tarjeta de memoria SD/MMC.

1. Colocar el conector USB con la cara hacia arriba y asegúrese de que se va a insertar totalmente la tarjeta de memoria en la dirección de la flecha como se muestra en la etiqueta en la parte inferior de la tapa de la ranura para tarjeta de memoria. Inserte directamente.

2. No conectar el USB al revés podría dañar el sistema de audio o los medios de almacenamiento (PENDRIVE USB / TARJETA SD/MMC). Compruebe que la dirección es correcta antes de realizar la conexión.

3. Pulse CD /USB/SD para seleccionar “USB” o “tarjeta” en pantalla y, a continuación, inserte el dispositivo de memoria (unidad USB, tarjeta SD o MMC).

4. El sistema comenzará a leer los medios de almacenamiento automáticamente después de selección, y la pantalla mostrará el número total de archivos MP3/WMA (p. Ej. 016).

5. A continuación, el sistema de reproducción

de audio deseada (USB O SD/MMC) se hará automáticamente.

PLAY/PAUSE BOTÓN

• Pulse la tecla “PLAY/PAUSE una vez para

detener la reproducción, presione de nuevo para continuar.

BOTÓN DE DENTENER

• Pulse detener para reproducción de audio, en la pantalla se mostrará el número total de archivos MP3/WMA. Y, a continuación, el usuario

puede “saltar” o “salte” para seleccionar

el archivo hacia adelante o hacia atrás.

BOTÓN AVANCE RETROCESO

• Durante reproducción de MP3/WMA, apretar

AVANCE del mando hacia abajo una vez para

reproducir el siguiente archivo. Gire y mantenga

botón AVANCE hacia abajo a velocidad

constante hasta seleccionar el avance.

• Durante reproducción de MP3/WMA,

RETROCESO del mando hacia arriba una

vez para reproducir el archivo anterior. Girar y

mantener RETROCESO mando hacia arriba

continuamente a la velocidad de selección hacia atrás.

BUSCAR CARPETA

• Pulse ALBUM en la carpeta de búsqueda hacia

atrás o hacia adelante. FUNCIÓN DE REPETICIÓN

• Durante la reproducción de audio, pulse el botón MODO una vez, una sola vía se reproduce una y

otra vez. Pulse el botón MODO una vez más, se

reproducirá repetidamente todas las pistas en toda la unidad USB, tarjeta SD o MMC.

COMENTARIO

• Si conecta el sistema a reproductor de MP3 a través de la toma USB, debido a variaciones en formato

(7)

de codificación MP3, algunos reproductores de MP3 puede no ser capaces de reproducir a través de la toma USB. Este no es un mal funcionamiento del sistema.

• Existen numerosos dispositivos USB y SD productores. la solución y el formato son variables entre sí. por lo tanto, no está garantizado que esta unidad sea compatible con todos los formatos SD y USB de dispositivos de todas las marcas. • La tarjeta SD puede ser compatible de hasta 8 gb Programación de pistas

Hasta 60 pistas pueden ser programadas para archivos de MP3/WMA y reproducir en cualquier orden. Antes de su uso, asegúrese de que el sistema está en el modo de DENTENER antes de la programación:

1. En la función “ USB” o “tarjeta” y, a continuación,

pulse el botón de DENTENER.

2. Pulse el botón MODO, “mem” parpadea en

la pantalla LCD. Por otra parte, se indicará n° de programa y los dígitos de la vía no de forma programada.

3. Seleccione la pista que desee girando el botón

AVANCE O RETROCESO . Seleccione

la carpeta si es necesario, presionar álbum de carpeta de búsqueda hacia atrás o hacia adelante.

4. Pulse el botón MODO para confirmar y almacenar

la pista en la memoria.

5. Repita los pasos 3 y 4 para introducir otras pistas en la memoria si es necesario.

6. Cuando todas las pistas han sido programadas,

pulse PLAY/PAUSE para reproducir las

pistas en orden asignado.

7. Pulse detener para detener la reproducción

programada de copias guardadas, pulse detener de nuevo para cancelar la programación. Copia de archivos de MP3/WMA

El sistema le permite copiar el archivo desde el USB al SD o SD a USB de 1 archivo, 1 carpeta o todos los archivos.

I) COPIA 1 PISTA

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, en modo “USB” o “tarjeta”.

2. Pulse el botón REC durante la reproducción de

la pista y, a continuación, copiar “uno” parpadea

en la pantalla. Pulse el botón REC de nuevo para

confirmar.

3. El dispositivo USB o SD parpadea el icono en la pantalla. La copia se está realizando ahora. 4. Después de completar la copia, la unidad detiene

la reproducción automáticamente.

5. La pantalla mostrará “end “ y de vuelta a modo USB o SD.

II) COPIA 1 CARPETA

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, en “USB” o modo “tarjeta” y en el modo de parada de lectura de la unidad.

2. Pulse ALBUM hasta buscar la carpeta deseada

para realizar la copia.

3. Pulse el botón REC, “uno” estará parpadeando

en la pantalla. Pulse el botón AVANCE O

RETROCESO para seleccionar “dir” en la

pantalla. Pulse el botón REC de nuevo para confirmar.

4. USB o SD parpadea el icono en la pantalla. La copia se está realizando ahora.

5. Cuando el icono del dispositivo USB o SD deja de parpadear, significa que la carpeta se ha copiado. III) COPIAR TODAS LAS PISTAS

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, en “USB” o modo “tarjeta” y en el modo de parada de lectura de la unidad.

2. Pulse el botón REC y, a continuación, “uno”

estará parpadeando en la pantalla. Pulse el botón

AVANCE O RETROCESO interruptor

para seleccionar la opción “ todos” en la pantalla.

Pulse el botón REC de nuevo para confirmar.

3. USB o SD parpadea el icono en la pantalla. La copia se está realizando ahora.

4. Cuando el dispositivo USB o SD icono deja de parpadear, significa que todas las vías se han copiado.

COMENTARIO

- Si se pulsa el botón REC durante la reproducción

del modo USB o SD, el archivo se copia a la tarjeta SD desde USB o SD a USB.

ELIMINACIÓN DE ARCHIVOS DE USB/tarjeta SD

El sistema es capaz de borrar el archivo que se almacena dentro de la unidad USB o la tarjeta SD como sigue:

I) ELIMINAR 1 PISTA

1. Pulse y mantenga pulsado el botón DEL de 3 a

5 segundos durante la reproducción de la pista deseada, luego “uno” parpadea en la pantalla. Pulse el botón de nuevo para confirmar.

2. “del” se mostrará en la pantalla.

3. “supr” desaparecerá de la pantalla, significa que la pista se ha eliminado.

II) ELIMINAR 1 CARPETA

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, en “USB” o modo “tarjeta” y en el modo de parada de lectura de la unidad.

2. Pulse ALBUM hasta que encuentre la carpeta

deseada para eliminar.

3. Pulse y mantenga pulsado el botón del de 3 a 5 segundos, “del” se mostrará en la pantalla. Pulse

el botón AVANCE O RETROCESO para

seleccionar “dir” en la pantalla. Pulse el botón de nuevo para confirmar.

4. “del” se mostrará en la pantalla. Después de “del” desaparece, significa que la carpeta se ha eliminado.

III) ELIMINAR TODAS LAS PISTAS

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, en “USB” o modo “tarjeta” y en el

(8)

modo de parada de lectura de la unidad.

2. Pulse y mantenga pulsado el botón DEL de 3 a 5

segundos, y luego “uno” parpadea en la pantalla.

Pulse el botón AVANCE O RETROCESO

para seleccionar la opción “ todos” en la pantalla. Pulse el botón de nuevo para confirmar.

3. USB o SD parpadea el icono en la pantalla. Eliminar se está realizando ahora.

4. Cuando el dispositivo USB o SD icono deja de parpadear, significa que se ha completado. NOTA: todos los archivos en el soporte de almacenamiento USB o tarjeta SD será eliminado por completo después de confirmar con el botón

del”.

COMPAC DISC (CD) REPRODUCCIÓN Y GRABACIÓN

1. Pulsar el botón a “CD”.

2. Pulse el botón del CD de la puerta, la puerta del cd

se abre, coloque el cd en la bandeja y pulse cd una vez más, la puerta del cd estará cerrada. 3. El sistema comenzará a leer el cd:

PLAY/PAUSE BOTÓN

• Pulse la tecla “PLAY/PAUSE una vez para

detener la reproducción, presione de nuevo para continuar.

BOTÓN DE DENTENER

• Pulse el botón DENTENER para fines de

reproducción de audio, en la pantalla se mostrará el número total de pistas y a continuación, el

usuario puede pulsar el botón AVANCE O

RETROCESO para seleccionar las pistas.

BOTÓN AVANCE O RETROCESO

• Durante la reproducción de un cd, AVANCE

para reproducir el siguiente archivo. Gire

y mantenga para AVANCE hacia abajo

continuamente a la velocidad de selección de avance

• Durante la reproducción de un cd, RETROCESO

mando hacia arriba una vez para reproducir el

archivo anterior. Girar y mantener RETROCESO

mando hacia arriba continuamente a la velocidad de selección hacia atrás.

BUSCAR CARPETA

• Pulse ALBUM en la carpeta de búsqueda hacia

atrás o hacia adelante. FUNCIÓN DE REPETICIÓN

• Durante la reproducción de audio, pulse el botón MODO una vez, una sola vía se reproduce una y

otra vez. Pulse el botón MODO una vez más, se

reproducirá repetidamente todas las pistas del cd entero.

Programación de pistas

Hasta 60 pistas en mp3 y cd de audio 30 formato de la pista puede ser programado y reproducirse en cualquier orden. Antes de su uso, asegúrese de

que el sistema está en el modo de DENTENER antes de la programación:

1. Pulsar el botón para “cd” y en el modo de DENTENER

2. Pulse el botón MODO, “mem” parpadea en

la pantalla LCD. Por otra parte, se indicará n° de programa y los dígitos de la vía no de forma programada.

3. Seleccione la pista deseada girando el botón

AVANCE O RETROCESO . Para discos

mp3/wma, pulse ALBUM o álbum de carpeta de

búsqueda hacia atrás o hacia adelante.

4. Pulse el botón de MODO para almacenar la pista

en la memoria.

5. Repita los pasos 3 y 4 para introducir otras pistas en la memoria si es necesario.

6. Cuando todas las pistas han sido programadas,

pulse el botón de REPRODUCCIÓN/PAUSA

para reproducir las pistas en orden asignado.

7. Pulse detener para detener la reproducción

programada de copias y guardadas, pulse detener de nuevo para cancelar la programación. Copia de CD

El sistema permite copiar las pistas de cd a USB o SD de 1 vía, 1 carpeta o todos los archivos. I) COPIA 1 PISTA

1. Inserte el soporte de almacenamiento USB o

tarjeta SD/mmc, pulse CD/USB/SD para “cd”.

2. Pulse el botón REC durante la reproducción de la

pista desde el cd copiado, a continuación, “uno”

parpadea en la pantalla. Pulse el botón REC de

nuevo para confirmar.

3. El dispositivo USB o SD parpadea el icono en la pantalla. Copiar está realizando ahora.

4. Después de completar la copia, la unidad detiene la reproducción automáticamente.

5. La pantalla mostrará “end” y vuelta a modo de cd. II) COPIA 1 CARPETA (para discos MP3/WMA) 1. Inserte el soporte de almacenamiento USB o

tarjeta SD/mmc, en cd y modo de DENTENER de lectura de la unidad.

2. Pulse ALBUM o álbum de carpeta de búsqueda

para copiar.

3. Pulse el botón REC, “uno” estará parpadeando

en la pantalla. Presionar el botón AVANCE

O RETROCESO para seleccionar “dir” en

la pantalla. Pulse el botón REC de nuevo para

confirmar.

4. USB o SD parpadea el icono en la pantalla. La copia se está realizando ahora.

5. Cuando el dispositivo USB o SD icono deja de parpadear, significa que se ha completado la copia. III) COPIAR TODAS LAS PISTAS

1. Inserte el soporte de almacenamiento USB o tarjeta SD/mmc, pulse el botón a “cd”.

2. Pulse el botón REC, “uno” se parpadea en

la pantalla. Pulse el botón AVANCE O

RETROCESO para seleccionar la opción

“todos” en la pantalla. Pulse el botón REC de

nuevo para confirmar.

(9)

copia se está realizando ahora.

5. Cuando el dispositivo USB o SD icono deja de parpadear, significa que se ha completado la copia.

FUNCIÓN DE LA SEPARACION DE LAS PISTAS DURANTE GRABACIÓN EN USB/SD DE AUX / TOCADISCOS

1) PROCEDIMIENTO DE OPERACIÓN MANUAL: durante la grabación USB/SD, USB/SD el icono parpadea en la pantalla. Si una nueva vía es

necesaria, pulse el botón MODO en la unidad o

en el mando a distancia y en la pantalla se leerá “ts”, entonces la unidad detendrá la grabación momentáneamente y reanudar. Un nuevo archivo se ha creado en el dispositivo USB/SD representa una nueva pista.

2) PROCEDIMIENTO DE OPERACIÓN AUTOMÁTICA:

• Antes de la grabación USB/SD, seleccionar la fuente de audio, a continuación, pulse el botón MODO en la unidad o en el mando a distancia y en la pantalla se leerá “t-on”, lo que significa que el auto función split se ha activado. A continuación, inicie la grabación USB/SD, la unidad puede detectar automáticamente la parte de silencio entre cada pista, y crear un nuevo archivo para pasar a iniciar la grabación de la siguiente pista.

• Si no se requiere: pulsar el botón de MODO de la

unidad o en el mando a distancia para grabación USB/SD, en la pantalla se mostrará “ t-off”, lo que significa que auto split se ha desactivado. • Por favor tenga en cuenta para auto Split

(separación automática): varios segundos del comienzo de la siguiente pista puede no estar registrado, ya que la unidad podría tardar unos pocos segundos para crear un nuevo archivo en el dispositivo USB/SD, y puede además ser el caso de que algunos productores de música intencionalmente agreguen secciones de silencio dentro de una pista. Como resultado de ello, por ello es muy probable que la unidad pueda crear una nueva pista en el registro.

• Nota: para auto split: en grabación USB/SD de tocadiscos, cuando la unidad ha detectado cualquier particular parte de silencio, el tocadiscos se detenga momentáneamente. La unidad de giro reanuda la operación una vez que el dispositivo USB/SD ha empezado a crear el nuevo archivo que se va a grabar.

TOMA DE AURICULARES Y TOMA AUX Este sistema puede estar conectado con los

auriculares o amplificador externo / altavoz de 3,5

mm para auriculares.

• Este sistema puede estar conectado con dispositivo externo (por ejemplo, altavoces y amplificador) por

la línea de salida en la parte trasera.

FUNCIÓN DE AHORRO DE ENERGÍA

Para ahorrar energía, si no hay una señal de audio de CD / Giradiscos / AUX / USB / SD para un período de más de 5 minutos, la unidad cambiará automáticamente al modo de espera.

MANDO A DISTANCIA INSTALACIÓN DE LA BATERÍA

El transmisor de infrarrojos requiere 1 pc batería ion-litio cr2025 para el funcionamiento.

DESCRIPCIÓN DE LOS BOTONES

1 EN ESPERA: Utilizar entre el modo de espera y el

modo de funcionamiento.

2 PRESET/ALBUM DN: Realizar la misma función

como “álbum / preset down” en la unidad.

3 PRESET/ALBUM: Realizar la misma función

como “álbum up / preset up” en la unidad.

4 TEMPORIZADOR / REPOSO: Realizar la misma

función como “sleep/temporizador” en la unidad.

5 SILENCIO: Silencio de reproducción de audio.

6 OP/CL Y REPETICIÓN: Abrir y cerrar la puerta del

cd; función de repetición de alarma.

7 REC/DEL: Realizar la misma función como “rec/

del” en la unidad.

8 FM ST.: Seleccione entre mono y estéreo FM radio

9 FUN: Seleccione la función de cd/USB/SD/phono/

tuner/AUX

10 MODO/RELOJ: Realizar la misma función como

“modo/clock” en la unidad.

11 (REPRODUCIR/PAUSA): Realizar la misma

función de “ play/pause” en la unidad.

12 (DENTENER) /BANDA: Realizar la misma

función de “ DENTENER / banda” en la unidad.

13 (RETROCESO): Realizar la misma función de

RETROCESO ” mando de la unidad. Además,

puede ser utilizado para buscar frecuencias de radio durante el modo de sintonizador.

14 (AVANCE): Realizar la misma función de

AVANCE ” mando de la unidad. Además,

puede ser utilizado para buscar frecuencias de radio durante el modo de sintonizador.

(10)

CAUTION

Usage of controls or adjustments or performance

of procedures other than those specified herein

may result in hazardous radiation exposure.

This unit should not be adjusted or repaired by

anyone except qualified service personnel.

WARNING

• The apparatus shall not be exposed to dripping

or splashing and that no objects filled with

liquids, such as vases, shall be placed on the

apparatus.

• Batteries (battery pack or batteries installed)

shall not be exposed to excessive heat such as

sunshine, fire or the like.

• The mains plugs or an appliance coupler is used

as the disconnect device, and the disconnect

devise shall remain readily operable.

PRECAUTIONS FOR USE

INSTALLATION

• Unpack all parts and remove protective material.

• Do not connect the unit to the mains before

checking the mains voltage and before all other

connections have been made.

• Do not cover any vents and make sure that there

is a space of several centimeters around the unit

for ventilation.

(11)

PRODUCT FEATURES

33/45/78 rpm selectable turntable

• Automatic / manual stop turntable • Belt driven system

• Programmable cd/mp3 player

• Direct USB/SD encoding for cd, turntable, FM - AM Radio & AUX in

• Aux in for connection of other device (e.g. Cd & mp3 player)

• USB/SD slot for mp3 playback

- PLL radio with preset 20 am & 30 FM stations - Clock alarm

- Timer to switch on and off - CD display with blue backlight - RCA line-out

- Stereo built-in speaker - 45rpm adaptor & remote control LOCATION OF CONTROL 1. Speaker

2. Cd/usb/sd

3. Remote control receiver 4. Standby indicator 5. Phono 6. Tuner / band 7. Aux 8. Timer / sleep 9. Open / close 10. Speaker

11. Power / volume knob 12. Earphone jack 13. Rec / del 14. Mode / clock 15. Usb slot

16. Play/pause button & tuner scan

17. Stop 18. Sd slot

19. Album / preset down 20. Album / preset up 21. Cd door 22. Aux in jack

23. Tuning knob/ skip up & down

24. Dust cover 25. Fm wire antenna 26. Line-out jack 27. Ac power cord 28. Line-out jack 29. 45 Rpm adaptor

30. Lift lever (for record play / puase 31. Auto stop on/off button 32. 33/45/78 Rpm speed selector 33. Tone arm

(12)

CONNECTION

1. Connect AC power cord to AC outlet

2. Push the POWER KNOB to switch on the unit,

standby indicator will be off. If the backlight on the LCD display lights up, it means the power supply is normal, now your system is ready for use. SETTING THE CLOCK

1 When the standby indicator lights up, unit is in the

standby mode.

2 During standby mode, select between 12h or 24

h modes: press and hold MODE button for 3-5

seconds, 12h / 24h will be flashing. Turn SKIP UP

or SKIP DOWN pknob to select 12h / 24h

mode. Press MODE button again to confirm.

3 Setting hour: Turn SKIP UP or SKIP DOWN

knob to select the correct hour, then press MODE button again to confirm.

4 Setting minute: after step 3 is completed, Turn

SKIP UP or SKIP DOWN knob to select

the correct minute, then press MODE button again

to confirm. SETTING ALARM

1. During standby mode, hold TIMER button for 3-5

seconds. Setting alarm sequence is “alarm on time > alarm off time > alarm mode > alarm volume”. 2. Setting alarm on time: “on” is flashing on the

display

i. i. Setting hour: turn SKIP UP or SKIP DOWN

knob to select the correct hour, then press TIMER button again to confirm.

ii. Setting minute: turn SKIP UP or SKIP

DOWN knob to select the correct minute, then

press TIMER button again to confirm.

3. Setting alarm off time: “off” is flashing on the display:

i. Setting hour: turn SKIP UP or SKIN DOWN

knob to select the correct hour, then press TIMER button again to confirm.

ii. Setting minute: turn SKIP UP or SKIP

DOWN knob to select the correct minute, then

press TIMER button again to confirm.

4. Setting alarm mode: “tune” is flashing up on the display:

i. Turn SKIP UP or SKIP DOWN knob to

select the alarm mode.

ii. Sequence is tune > CD > USB > SD, press TIMER button again to confirm.

5. Setting alarm volume: “v - ” is flashing up on the display

i. Turn SKIP UP or SKIP DOWN knob

to select the alarm volume, press TIMER button

again to confirm.

6. Setting alarm is completed, the display will show the setting again for user’s checking

7. “Clock” icon is flashing when alarm is active. “Clock” icon lights up when alarm setting is stored but not active yet.

8. Cancel alarm: during standby mode, when “clock”

icon is on, press TIMER button, “clock” icon will be

off.

SNOOZE FUNCTION

Press “SNOOZE” button on the remote control when alarm in active, alarm will be silent for 10 minutes. After 10-minutue snooze interval, alarm will be active again. Snooze can be used for repeatedly within the 1-hour alarm active interval. TIMER FUNCTION

1. Push the POWER KNOB till the standby indicator

light goes off. Unit is turning from standby mode to operation mode.

2. When the unit is turned on, press SLEEP button

repeatedly to choose the sleep time minutes from 90>80>70…..>10 off.

3. Sleep time setting is stored when the “sleep” icon lights up on the display.

4. When the sleep time minutes are over, unit will be switched to standby mode automatically.

LISTENING TO RADIO Radio tuning

1. Press TUNER button to activate “tune” mode.

2. Select the desired band by pressing radio TUNER

button (AM or FM) again.

3. Tune to the required station by turning TUNING

KNOB upwards or backwards for 1-2 seconds, and then release.

4. The unit will start seeking automatically and stop when a radio station is found.

Manual preset radio stations

1. When the desired radio station is found, press MODE button, program number will be flashing.

2. Press PRESET UP or PRESET DOWN to choose

the program number for storing the desired radio station.

3. Press MODE button again to confirm, program

number will stop to flash.

4. Repeat step 2 & 3 until all desired radio stations are found and stored

5. Press PRESET UP or PRESET DOWN to choose

the preset radio stations.

6. The number of stations can be found and stored depends on the reception of different area and countries.

Auto preset radio stations

1. During radio mode, press the SCAN button, the unit

will automatically scan the radio frequency. When the clear signal is found, it will automatically store the radio station, starting from program number 1. 2. The number of stations can be found and stored

(13)

countries.

FM & FM-Stereo reception

• Press “FM ST.” Button on the remote control to select FM mono or FM stereo mode. When stereo signal are weak. It is preferable to receive the program in mono.

• “ST” icon lights up on the display to show FM stereo mode is active.

Hints for better reception

1. AM: there is a built-in AM bar antenna. If AM reception is weak, slightly rotating or re-positioning of the unit will usually improve the AM reception. 2. FM: the receiver has a built-in FM wire antenna

hanging at the rear cabinet. This wire should be totally unraveled and extended for best reception. FM & FM-Stereo radio recording

1. Press TUNER BUTTON to activate “tune” mode

and select the desired band by pressing BAND

button (AM or FM).

2. Insert memory device (USB drive, SD or mmc card)

3. Press the REC button, it will take 3-5 seconds to

read memory device. Then USB or SD icon will be flashing.

4. Press SKIP UP or SKIN DOWN knob to

select desired mode (USB or SD) for recording. Then press the REC button again to confirm. And the system is starting the recording mode after few seconds.

5. If only USB drive, SD or mmc card is inserted, step 4 can be skipped.

6. The USB or SD icon will be flashing on the display during recording.

7. To finish recording, press STOP button and

display will show “end” and return to “tuner” mode. Remark

• The recording speed is 1:1 and according to the actual playing time of FM or FM-ST radio

• The recording format is preset at – mp3 bit rate : 128 kbps

• During FM & FM-stereo radio encoding, radio frequency is fixed and cannot be tuned

PHONO & RECORDING NOTED

• Remove the stylus protector.

• Be sure that the tone arm is being detached from the tone arm rest before operating and re-secured again afterwards.

1. Press PHONO button to select “PHONO” on

display.

2. Set the SPEED SELECTOR to the proper position

depending on the record to be played.

3. Place the record on the platter; use the 45 rpm adaptor if required.

4. Push the LIFT LEVER upward to raise the tone

arm from the arm park, and then slowly move it to the record side. The platter will start to rotate.

5. Put down the LIFT LEVER to drop the tone arm

and touch the record gently. Phono playing starts now.

6. Push the LIFT LEVER upward to raise the tone

arm from the arm park, now platter will still be rotating but phono playing will stop. To continue

the playing, the user needs to put down the LIFT

LEVER.

7. Adjust the volume to the desired level.

8. At the end of record, the platter will automatically

stop rotating. Push the LIFT LEVER upward to

raise the tone arm and move it to the arm park, and

then put down the LIFT LEVER.

9. To stop manually, lift the tone arm from the record and return it to the arm park.

Remark

As some kind of record the auto-stop area was out of the unit setting, so it will stop before the last

track finishes. In this case, select the AUTO-STOP

switch to “ off “ position, then it will run to the end of the record but will not stop automatically (turn off

the unit by power button or switch back the

AUTO-STOP switch to “ on “ position to stop the platter rotate). Then put back the tone arm to the arm park.

Phono recording

1. Press PHONO button to activate “phono” on

display and then insert memory device (USB drive, SD or MMC card).

2. Press the REC button, it will take 3-5 seconds to

read memory device. Then USB or SD icon will be flashing.

3. Turn SKIP UP or SKIP DOWN knob

to select desired mode (USB or SD) for recording.

Then press the REC button again to confirm. And

the system is starting the recording mode after few seconds.

4. If only USB drive or SD/mmc card is inserted, step 3 can be skipped.

5. The USB or SD icon will be flashing on the display during recording.

5. To finish recording, press STOP button and

display will show “end” and return to phono mode. Remark

• The recording speed is 1:1 and according to the actual plying time of the phono

• The recording format is preset at – mp3 bit rate : 128 kbps

AUX IN JACK & RECORDING

Press AUX button to activate “aux” on display, and

then connect the external audio device (such as

(14)

from the external audio device can be played through the system.

Aux in recording

1. Press AUX button to select “aux” on display,

then insert memory device (USB drive, SD or mmc card)

2. Press the REC button, it will take 3-5 seconds

to read memory device. Then USB or SD icon will be flashing.

3. Turn SKIP UP or SKIP DOWN knob

to select desired mode (USB or SD) for recording. Then press the REC button again to confirm. And the system is starting the recording mode after few seconds.

4. If only USB drive or SD/MMC card is inserted, step 3 can be skipped.

5. The USB or SD icon will be flashing on the display during recording.

6. To finish recording, press STOP button

and display will show “end” and return to “AUX” mode.

Remark

• The recording speed is 1:1 and according to the actual plying time of the external audio device.

• The recording format is preset at – mp3 bit rate : 128 kbps

PLAYBACK OF MP3/WMA SONG VIA USB STORAGE MEDIA OR MEMORY CARD

CONNECTING

The system is able to decode and playback all MP3 / wma file which stored in the memory media with USB connecting port or SD/MMC memory card. 1. Plug-in the USB plug with the face up & make sure

it going into completely or insert the memory card in the direction of the arrow as shown in the label on the underside of the memory card slot cover. Insert straight without bending.

2. Connecting the USB upside down or backwards could damage the audio system or the storage media (USB thumb drive / SD/MMC card). Check to be sure the direction is correct before connection.

3. Press CD/USB/SD button to select “USB” or “card”

on display, then insert memory device (USB drive, SD or MMC card).

4. The system will start reading the storage media automatically after function selection, and display will show the total number of mp3/wma files (e.g. 016).

5. Then the system will start audio playback from desired device (USB or SD/MMC) automatically. PLAY/PAUSE BOTÓN

• Press the “PLAY/PAUSE button once to halt

playing, press it again to continue.

STOP BUTTON

• Press STOP button to end up audio playback,

then display will show the total number of mp3/

wma files. And then user can turn “SKIP UP”

or “SKIP DOWN” knob to select file forward or

backward.

SKIP UP SKIP DOWN BUTTON

• During mp3/wma playback, turn SKIP UP

knob downwards once to play the next file.

Turn and hold SKIP UP button downwards

continuously to speed up selecting forward.

• During mp3/wma playback, turn SKIP DOWN

knob upwards once to play the previous file.

Turn and hold SKIP DOWN knob upwards

continuously to speed up selecting backward.

FOLDER SEARCHING

• Press ALBUM DOWN or ALBUM UP to search

folder backward or forward. REPEAT FUNCTION

• During audio playback, press MODE button once, single track will be played repeatedly. Press mode button again, it will repeatedly play all tracks in the whole USB drive, SD or mmc card.

REMARK

• If connect the system to mp3 player via the USB socket, due to variances in mp3 encoding format, some mp3 player may not be able to play via the USB socket. This is not a malfunction of the system.

• There are numerous USB and SD device producers. Solution and format are variable between each other. Therefore, we do not guarantee this unit can support all USB and SD device from every brand. • SD card can be supported up to 8gb

Tracks programming

Up to 60 tracks can be programmed for mp3/wma file and play in any order. Before use, be sure the system is at stop mode before programming: 1. Set at “USB” or “CARD” function, then press STOP

button.

2. Press MODE button, “MEM” will be flashing on LCD display. Moreover, it will indicate program no. And digits for track no. To be programmed.

3. Select a desired track by turning SKIP UP

or SKIP DOWN . knob. If folder selection is

required, pressing ALBUM DOWN or ALBUM UP to search folder backward or forward.

4. Press MODE button to confirm and store the track into memory.

5. Repeat steps 3 and 4 to enter additional tracks into the memory if necessary.

6. When all the desired tracks have been

programmed, press PLAY/PAUSE button to

play the tracks in assigned order.

7. Press STOP button to stop playing of

programmed tracks, press STOP button again

(15)

Copying of MP3/WMA file

The system allows you to copy the file from USB to SD or SD to USB by 1 file, 1 folder or all files I) COPY 1 TRACK

1. Insert the USB storage media or SD/MMC card, set in “USB” or “CARD” mode.

2. Press REC button during the playback of the

copying track, then “one” will be flashing on the

display. Press REC button again to confirm.

3. The USB or SD icon will be flashing on the display. Copying is performing now.

4. After completing of copy, unit will stop playback automatically.

5. Display will show “end” and back to USB or SD mode.

II) COPY 1 FOLDER

1. Insert the USB storage media or SD/MMC card, set in “USB” or “CARD” mode & set at stop mode after unit reading.

2. Press ALBUM DOWN or ALBUM UP to search

desired folder for copying.

3. Press REC button, then “one” will be flashing on

the display. Turn SKIP UP / SKIP DOWN

knob to select “DIR” on the display. Press REC

button again to confirm.

4. USB or SD icon will be flashing on the display. Copying is performing now.

5. When the USB or SD icon stops flashing, it means that the folder copying is completed.

III) COPIY ALL TRACK

1. Insert the USB storage media or SD/MMC card, set in “USB” or “CARD” mode & set at stop mode after unit reading.

2. Press REC button, then “one” will be flashing

on the display. Turn SKIP UP or SKIN UP

knob to select “all” on the display. Press REC button again to confirm.

3. USB or SD icon will be flashing on the display. Copying is performing now.

4. When the USB or SD icon will stop flashing, it means that all track copying is completed. REMARK

• If press the REC button during playback of USB

or SD mode, the file will copy from USB to SD or SD to USB.

FILE DELETE FROM USB / SD CARD

The system is able to erase the file stored inside the USB drive or SD card by following:

I) DELETE 1 TRACK

1. Press and hold DEL button for 3-5 seconds during

the playback of the desired track, then “one” will be

flashing on the display. Press the DEL button again

to confirm.

2. “DEL” will be shown on the display.

3. “DEL” will disappear on the display; it means the track is deleted.

II) DELETE 1 FOLDER

1. Insert the USB storage media or SD/MMC card, set in “USB” or “CARD” mode & set at stop mode after unit reading.

2. Press ALBUM DOWN or ALBUM UP to search desired folder for deleting.

3. Press and hold DEL button for 3-5 seconds, “del”

will show on the display. Turn SKIP UP or

SKIP DOWN knob to select “DIR” on the

display. Press DEL button again to confirm.

4. “DEL” will be shown on the display. After “DEL” disappears it means the desired folder is deleted. III) DELETE ALL TRACK

1. Insert the USB storage media or SD/MMC card, set in “USB” or “CARD” mode & set at stop mode after unit reading.

2. Press and hold DEL button for 3-5 seconds, then

“one” will be flashing on the display. Turn SKIP UP

or SKIP DOWN knob to select “all” on the

display. Press DEL button again to confirm.

3. USB or SD icon will be flashing on the display. Deleting is performing now.

4. When the USB or SD icon stops flashing, it means that all track copying is completed.

REMARK: all the files inside the USB storage media or SD card will be deleted completely after confirming to “del” button.

COMPACT DISC (CD) PLAYBACK & ENCODING 1. Press CD button to “cd” mode.

2. Press CD DOOR button, cd door will be opened, put the cd in the tray and press cd door button (21) again, cd door will be closed.

3. The system will start reading the cd: PLAY/PAUSE BOTÓN

• Press the PLAY/PAUSE” button once to halt

playing, press it again to continue.

STOP BUTTON

• Press the STOP button to end up audio

playback, then display will show the total number

of tracks. And then user can turn SKIP UP O

SKIP DOWN knob to select tracks.

SKIP UP / SKIP DOWN BUTTON

• During cd playback, turn SKIP UP knob

downwards once to play the next file. Turn and hold

SKIP UP button downwards continuously to

speed up selecting forward

• During cd playback, turn SKIP DOWN knob

upwards once to play the previous file. Turn and

hold SKIP DOWN knob upwards continuously

to speed up selecting backward.

FOLDER SEARCHING

• Press ALBUM DOWN or ALBUM UP to search

folder backward or forward

REPEAT FUNCTION

(16)

single track will be played repeatedly. Press MODE button again, it will repeatedly play all tracks in the whole cd.

Tracks programming

Up to 60 mp3 tracks & 30 cd audio formats track can be programmed and played in any order. Before use, be sure the system is at stop mode before programming:

1. Press CD button to “cd” and at stop mode 2. Press the MODE button; “MEM” will be flashing on

LCD display. Moreover, it will indicate program no. and digits for track no to be programmed.

3. Select a desired track by turning SKIP UP or

SKIP DOWN knob. For mp3/wma disc press

ALBUM DOWN or ALBUM UP to search folder backward or forward.

4. Press the MODE button to store the track into memory.

5. Repeat steps 3 and 4 to enter additional tracks into the memory if necessary.

6. When all the desired tracks have been programmed

press PLAY/PAUSA button to play the tracks

in assigned order.

7. Press STOP button to stop playing of

programmed tracks, press STOP button again

to cancel programming. Copying of cd

The system allows you to copy the track from cd to USB or SD by 1 track, 1 folder or all files. I) COPY 1 TRACK

1. Insert the USB storage media or SD/MMC card, press CD/USB/SD button to “cd” mode.

2. Press REC button during the playback of the copying track from cd, then “one” will be flashing on the display. Press REC button again to confirm. 3. The USB or SD icon will be flashing on the display.

Copying is performing now.

4. After completing of copy, unit will stop playback automatically.

5. Display will show “end” and back to cd mode. II) COPY 1 FOLDER (FOR MP3/WMA DISC ONLY) 1. Insert the USB storage media or SD/MMC card,

set in cd & stop mode after unit reading.

2. Press ALBUM DOWN or ALBUM UP to search folder for copying.

3. Press REC button, then “one” will be flashing on

the display. Turn SKIP UP or SKIP DOWN

button to select “DIR” on the display. Press REC button again to confirm.

4. USB or SD icon will be flashing on the display. Copying is performing now.

5. When the USB or SD icon stops flashing, it means that the folder copying is completed.

III) COPY ALL TRACK

1. Insert the USB storage media or SD/MMC card,

press FUNCTON button to “cd” mode.

2. Press REC button, then “one” will be flashing on

the display. Turn SKIP UP or SKIP DOWN

knob to select “all” on the display. Press REC

button again to confirm.

4. USB or SD icon will be flashing on the display. Copying is performing now.

5. When the USB or SD icon stops flashing, it means that all track copying is completed.

SPLIT TRACK FUNCTION FOR USB/SD RECORDING FOR TURNTABLE/AUX IN

1) MANUAL SPLIT OPERATION PROCEDURE:

during USB/SD recording, the USB/SD icon will flash on the display. If a new track is required, press MODE button on the unit or remote control, display will show “ts”, then the unit will stop recording momentarily and resume again. A new file will have been created on the USB/SD device representing a new track.

2) AUTO SPLIT OPERATION PROCEDURE: • Before USB/SD recording, select audio source,

then press MODE button on the unit or remote control, display will show “t-on”, which means the auto split function has activated. Then start USB/ SD recording, the unit can automatically detect the silent part between each track, and create a new file to move on to start recording the next track. • If not required: press MODE button on the unit or

remote control before USB/SD recording, display will show “t-of”, which means auto split has been deactivated.

• Please note for auto split: several seconds of the beginning of the next track may not be recorded, as the unit may take a few seconds to create a new file on the USB/SD; and it can additionally be the case that some music producers intentionally add silent sections within one track. As a result, this will very likely make the unit consider this silent part the break between tracks and create a new track on the recording.

• Note for auto split: during USB/SD recording from turntable, when the unit has detected any particular silent part, the turntable will stop momentarily. The turntable will resume operation once the USB/ SD device has begun creating a new file to be recorded.

EARPHONE JACK & LINE OUT SOCKET • This system can be connected with headphone or

external amplifier / speaker by 3.5mm earphone

jack.

• This system can be connected with external device

(E.g. Amplifier and speaker) by line-out socket at

rear cabinet.

POWER SAVING FEATURE

To save energy, if there is no audio signal from CD / Turntable / AUX IN / USB / SD for a period of over 5 minutes, then the unit will automatically switch to Standby Mode.

(17)

REMOTE CONTROL

BATTERY INSTALLATION

The infra-red transmitter requires 1 pc cr2025 lithum battery for operation.

BUTTON DESCRIPTION

1 STANDBY: Switch between standby mode and

operation mode.

2 PRESET/ALBUM DN: Perform same function as

ALBUM DOWN / PRESET DOWN” button on the

unit.

3 PRESET/ALBUM UP: Perform same function as

ALBUM UP / PRESET UP” button on the unit.

4 TIMER / SLEEP: Perform same function as

SLEEP / TIMER” button on the unit.

5 MUTE: to mute audio playback.

6 OP/CL & SNOOZE: Open and close the cd door;

snooze function for alarm.

7 REC/DEL: Perform same function as “REC/DEL”

button on the unit.

8 FM ST.: Select between FM stereo and mono radio

9 FUNCT: Select function between CD/USB/SD/

PHONO/TUNER/AUX

10 MODE/CLOCK: Perform same function as

MODE/CLOCK” button on the unit.

11 (PLAY/PAUSA): Perform same function as

play/pause” button on the unit.

12 (STOP) /BAND: Perform same function as

STOP / BAND” button on the unit..

13 (SKIP DOWN): Perform same function as

SKIP DOWN ” knob on the unit. Besides, it

can be used for radio frequency searching during tuner mode.

14 (SKIP UP): Perform same function as “SKIP

UP ” knob on the unit. Besides, it can be used

for radio frequency searching during tuner mode.

(18)

“Eliminacion de Residuos de Equipos Eléctricos y

Electrónicos por Parte de Usuarios Particulares en

la Union Europea”

Este símbolo en el producto o en su envase indica que no debe eliminarse junto con los desperdicios generales de la casa. Es responsabilidad del usuario eliminar los residuos de este tipo depositándolos en un “punto limpio” para el reciclado de residuos eléctricos y electrónicos. La recogida y el reciclado selectivos de los residuos de aparatos eléctricos en el momento de su eliminación contribuirán a conservar los recursos naturales y a garantizar el reciclado de estos residuos de forma que se proteja el medio ambiente y la salud. Para obtener más información sobre los puntos de recogida de residuos eléctricos y electrónicos para reciclado, póngase en contacto con su ayuntamiento, con el servicio de eliminación de residuos domésticos o con el establecimiento en el que adquirió el producto.

This symbol on the product or on the container indicates that this product cannot be eliminated with the general waste. The user is responsible for eliminating this kind of waste by throwing them away at a “recycling point” specifically for electrical and electronic waste. Selective collection and electrical equipment recycling contribute to preserve natural resources and warrant waste recycling to protect environment and health. In order to receive further information about electrical and electronic waste collecting and recycling, contact your Local Council, the service of household waste or the establishment where the product was acquired.”

“The Disposal of Electrical and Electronic Equipment Waste

Products on the part of Final users in The European Union”

(19)

BQS

Best Quality SOGO Mejor Calidad SOGO

(20)

BQS

Best Quality SOGO

Mejor Calidad SOGO

Figure

Actualización...

Referencias

Actualización...

Related subjects :
