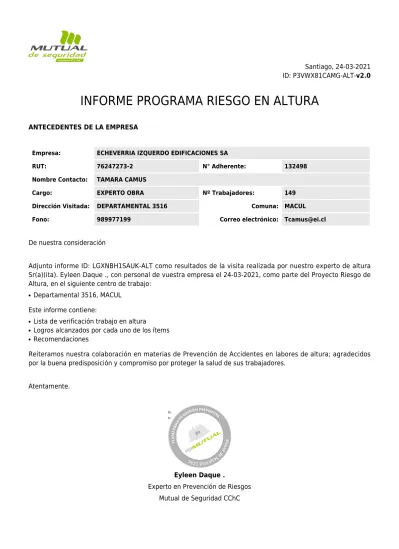

Santiago, 24-03-2021
ID: P3VWX81CAMG-ALT-v2.0
INFORME PROGRAMA RIESGO EN ALTURA
ANTECEDENTES DE LA EMPRESA
Empresa:
ECHEVERRIA IZQUERDO EDIFICACIONES SA
RUT:
76247273-2
N° Adherente:
132498
Nombre Contacto:
TAMARA CAMUS
Cargo:
EXPERTO OBRA
Nº Trabajadores:
149
Dirección Visitada:
DEPARTAMENTAL 3516
Comuna: MACUL
Fono:
989977199
Correo electrónico: [email protected]
De nuestra consideración
Adjunto informe ID: LGXNBH1SAUK-ALT como resultados de la visita realizada por nuestro experto de altura
Sr(a)(ita). Eyleen Daque ., con personal de vuestra empresa el 24-03-2021, como parte del Proyecto Riesgo de
Altura, en el siguiente centro de trabajo:
Departamental 3516, MACUL
●
Este informe contiene:
Lista de verificación trabajo en altura
●
Logros alcanzados por cada uno de los ítems
●
Recomendaciones
●
Reiteramos nuestra colaboración en materias de Prevención de Accidentes en labores de altura; agradecidos
por la buena predisposición y compromiso por proteger la salud de sus trabajadores.
Atentamente.
Eyleen Daque .
Experto en Prevención de Riesgos
Mutual de Seguridad CChC
ANEXO I:
Logros alcanzados en la verificación de trabajo en altura
Módulo Cumplimiento
GESTIÓN DEL RIESGO EN ALTURA FÍSICA 88 88 %
SEGURIDAD LABORAL 100 100 %
SISTEMA DETENCIÓN DE CAÍDAS 83 83 %
REDES Y PANTALLAS PERIMETRALES 80 80 %
ESCALAS PORTÁTILES 100 100 %
ANDAMIOS 100 100 %
ANDAMIO EN VOLADO 88 88 %
ANDAMIO COLGANTE N/A N/A %
PLATAFORMA AUTOELEVADORA N/A N/A %
% CUMPLIMIENTO
92 %
Rango
Interpretación
0-65 %
CRÍTICO
66-84%
REGULAR
85-100 %
SATISFACTORIO A
EXCELENTE
ANEXO II:
Recomendaciones
Aspecto
Recomendación
GESTIÓN DEL RIESGO EN ALTURA FÍSICA
Existen memorias de cálculo de sistema anti caídas. Para toda estructura que se confeccione en obra o sea arrendada o comprada por la empresa, sean estas, para ser usadas como plataformas de trabajo, o sistemas dedetención de caídas, deben estar calculadas y/o visadas por un Ingeniero calculista, tanto en su diseño, como materialidad y resistencia de los mismo de manera conjunta.
SISTEMA DETENCIÓN DE CAÍDAS
Para todo trabajo en altura sobre plataformas (andamio, andamio voladizo, andamio colgante, plataforma autoelevadora), existen líneas de vida independientes que permitan la sujección y desplazamiento seguro del trabajador.
Los sistemas de detención de caídas, deben ser avalados por una memoria de cálculo, que aseguren su diseño: materialidad, tensión de trabajo, diámetro y resistencia de sus elementos constituyentes.Los anclajes y línea de vida, deben resistir un minimo de 2.226 Kg por cada persona asegurada. Las líneas de vida horizontales deben ser
independientes a la estructura, usadas por un máximo de 2 personas, entre soportes a la vez (máximo 6m).Cada trabajador debe contar con dos líneas de sujeción de posicionamiento, del largo requerido, además de un amortiguador de impacto que absorba la energía de caída transmitiéndola al cuerpo a un nivel tolerable.Cuando se realizan trabajos verticales, las líneas de vida deben ser empleadas sólo por una persona a la vez."
REDES Y PANTALLAS PERIMETRALES
Existe procedimiento de instalación y mantención de redes y pantallas de protección.
El Propósito de un Sistema de Protección según NCh 2458 of 1999, es de ""detener la caída desde altura de personas, materiales, herramientas, escombros o cualquier objeto que pueda causar daño a las personas que se encuentren trabajando o transiten por niveles inferiores"".Por definición un sistema de protección anticaídas, según art. 4 de ésta Norma, ""Redes de Protección"", son las que permiten retener la caída de un trabajador desde altura, ""pantallas de protección"", que permitan retener la caída de objetos o sistemas compuestos de ambos, que cumplan características estructurales de resistencia, instalándose completamente adosados a la fachada y en todo el perímetro donde existe riesgo de caída de personas u objetos.Art. 5.1. Se debe usar redes de protección en los trabajos de construcción en altura, en los cuales existan las siguientes condiciones:
• a) Trabajadores susceptibles de sufrir caídas.
• b) Que se encuentren trabajando sobre los 7 mt. de altura.
• c) No cuenten con otro sistema de protección contra caídas (cinturones, barandas, u otro dispositivo).
Art. 5.2. Se debe utilizar pantallas de protección cuando exista la posibilidad de caída de materiales, herramientas, escombros, material particulado o cualquier objeto que pueda lesionar a las personas que se encuentran o transiten en niveles inferiores.Art. 5.3. En caso de producirse las dos situaciones de los puntos anteriores, se debe utilizar un sistema mixto compuesto de redes y pantallas de protección.Según la NCh 2458 of. 1999, se establecen algunos Requisitos técnicos:Establecer los requisitos generales de seguridad para el diseño, construcción, instalación y usos de sistemas de protección contra caídas, durante la construcción, reparación y demolición de obras de construcción. • 1) Cálculo estructural (resistencia en la detención de caída de dos trabajadores).
• 2) Alineamiento y adosamiento entre marcos.
• 3) Escuadrías que aseguren la caída sobre la estructura de un cuerpo u objeto. • 4) Prohibición en el uso de fierro de construcción soldado como parte de la estructura. • 5) Inclinación entre 30° y 45°, respecto a la horizontal .
• 6) Prohibición en el uso de alambres como sistema de suspensión y fibras sintéticas que no aseguren la permanencia de sus características en el tiempo. • 7) Uso de Prensas para el amarre de tensores de acuerdo a NCh. 885. 18.
ANDAMIO EN VOLADO
Se realizan inspecciones a los andamios y sus elementos que lo conforman (antes del montaje y durante su operatividad), con periodicidad establecida.
Los andamios y plataformas en volado, deben contar con todos sus elementos constituyentes, según modulación de diseño, con la finalidad de asegurar la estabilidad de la estructura, y evitar que ésta colapse, por lo que se recomienda verificar el estado de las piezas a través de inspecciones. Todo estructura o cada una de sus etapas deben inspeccionarse a fin de verificar las especificaciones particulares antes de autorizar su uso. La empresa debe designar a un profesional responsable de la inspección quien debe dejar constancia de ella, además se deben efectuar inspecciones programadas en forma periódica por personal especializado.Se deben inspeccionar luego de: • a) Lluvias, nevazones o heladas.
• b) Movimiento sísmico. • c) Interrupción prolongada.
ANEXO III:
Detalle de check list realizado
Aspecto
Respuesta
GESTIÓN DEL RIESGO EN ALTURA FÍSICA
1)Existen estándares para trabajos en altura y plataformas de trabajo (andamios, escalas, elementos de protección personal anti caídas, sistemas de detención anti caídas, protecciones
colectivas, altura de caídas, etc.). SI
2)Existen procedimientos para trabajos en altura (andamios, escaleras, elementos de protección personal anti caídas, sistemas de detención anti caídas, protecciones colectivas, altura de
caídas, etc.). SI
3)Está considerado el riesgo de caída a distinto nivel, de cada una de las partidas constructivas en la identificación de peligros (IPER). SI
4)Se identifica y evalúa en IPER, el riesgo de forma específica a la realidad (recursos y complejidad) de la obra. SI
5)Se definen y aplican medidas de control establecidas según IPER, tales como: protecciones colectivas, líneas de vida y puntos de anclaje, procedimientos de trabajo, capacitaciones,
plataformas de trabajo, listas de chequeo, uso de arnés de seguridad, entre otras). SI 6)Las personas que realizan trabajo en altura, cuentan con evaluación de salud que demuestre aptitud para trabajar en altura física (exámenes pre ocupacionales u ocupacionales
vigentes de altura física). SI
7)La selección de EPP para caídas desde altura, está sustentada en base a la “Guía para la selección y control de equipos de protección personal para trabajos con riesgo de caída”. SI
8)Los EPP para evitar caídas de altura cuentan con resolución de conformidad del ISP (Verificar proveedor). SI
9)Se revisan los EPP para evitar caídas de altura, con periodicidad establecida y a todos los trabajadores expuestos. SI
10)Está considerada en la Obligación de informar los riesgos laborales, la temática de trabajo en altura. SI
11)En los contenidos de las capacitaciones (instrucción laboral) están abordadas las temáticas de: uso, armado, desarmado y utilización de plataformas de trabajo (andamio, andamio en
voladizo, andamio colgante, plataforma autoelevadora, etc.), exigidas por la normativa legal vigente. SI 12)Esta contenida en la charla operacional el riesgo de caída desde altura y las medidas de control. SI
13)Está considerado en Plan de emergencias, procedimiento para rescate de caído desde altura. SI
14)Las brigadas y/o monitores de emergencia están capacitadas en rescate en altura. N/A
15)Existen memorias de cálculo de sistema anti caídas. NO
16)Existen memorias de cálculo de plataformas de trabajo (andamios, andamios en volado, andamios colgantes, plataforma autoelevadora). SI
SEGURIDAD LABORAL
18)Las vías de circulación y espacios comunes se encuentran ordenadas y despejadas. SI
19)Superficies de trabajo resistentes, estables, amarradas, sin deformaciones evidentes y ordenadas. SI
20)Se protegen espacios abiertos (Caja escala, caja ascensores, pasadas de losa y shaft). SI
21)Las tareas se ejecutan bajo la supervisión de un responsable de la actividad. SI
22)Existen delimitaciones y señales de advertencia en las áreas (nivel inferior) donde pueda caer herramientas o materiales. SI
23)Se protege con barandas perimetrales las zonas de trabajo con riesgo de caídas de distinto nivel. (barandas rígidas, con capacidad estructural comprobable en: vanos, perímetros,
shaft, o bordes de losa). SI
24)Los trabajadores tienen y utilizan EPP para evitar caidas de altura (Arnés de seguridad para cuerpo completo), y otros EPP de acuerdo a las condiciones físicas de trabajo (polvo, ruido,
gases, etc.). SI
25)Zonas de trabajo iluminadas. SI
26)Se realizan verificaciones a plataformas de trabajo, por condiciones climatológicas. SI
27)Existencia señalética de advertencia sobre: riesgo de caída en altura, uso obligatorio de arnés, prohibición de apoyarse sobre barandas, etc. SI
O
BS
:N
O
SE
OBSERVA
LÍNEA
DE
VIDA
INDEPENDIENTE
A
LA
ESTRUCTURA
EN
VOLADO
.
28)Cada trabajador cuenta con dos líneas de sujeción de posicionamiento y Amortiguador de impacto. SI
29)Para todo trabajo en altura sobre plataformas (andamio, andamio voladizo, andamio colgante, plataforma autoelevadora), existen líneas de vida independientes que permitan la
sujección y desplazamiento seguro del trabajador. NO
30)Las líneas de vida cumplen con el diámetro, resistencia y tensión, requeridas. SI
31)Las líneas de vida horizontales son utilizadas como máximo por dos personas, a la vez. SI
32)Se utilizan líneas de sujeción o estrobos de la longitud o largo requerido. (verificar inexistencia de unión de dos de ellas). SI
33)Se realizan inspecciones a las líneas de vida y sus elementos constituyentes con periodicidad establecida. SI
34)El personal instalador de líneas de vida, está capacitado y utiliza líneas de sujeción retráctil, en caso de caídas. SI
REDES Y PANTALLAS PERIMETRALES
36)Las pantallas perimentrales existen por todo el perímetro del edificio. N/A
37)Las pantallas perimentrales, se encuentran instaladas con una inclinación entre 30° y 45°. N/A
38)Se encuentran libres de óxido, desgaste, deformaciones, daños o deterioro visible. SI
39)Se retiran escombros y materiales acumulados sobre redes y pantallas perimetrales. SI
40)Existe procedimiento de instalación y mantención de redes y pantallas de protección. NO
41)Existe memoria de cálculo para redes y pantallas perimetrales. SI
ESCALAS PORTÁTILES
42)Se realizan inspecciones a las condiciones estructurales de las escalas, con periodicidad establecida. SI
43)Las escalas están construidas de acuerdo a norma Nch 351 SI
44)Las escalas son utilizadas de acuerdo a norma Nch 351 SI
45)Los peldaños, están libres de aceites, grasas u otros elementos que puedan generar resbalones. SI
46)Las escalas, se instalan sobre una superficie con capacidad resistente y/o cuentan con una base antideslizante o están acuñadas para evitar su deslizamiento (cuñas, tacos, solera para
barro o bloque de asentamiento u otro sistema). SI
47)Se delimitan y mantienen despejadas las zonas superior e inferior de la escalera, con barreras o cinta de peligro, y se respeta distancia de seguridad. SI
48)Las escalas de acceso a otro nivel a través de una escotilla, están protegidas con barandas y rodapiés. SI
49)Se prohíbe el uso de escalas metálicas cerca de circuitos o líneas eléctricas, y se utilizan escalas de fibra certificadas. SI
ANDAMIOS
50)Existe modulación de andamios por parte de proveedor. SI
51)Se realizan inspecciones a los andamios y sus elementos que lo conforman (antes del montaje y durante su operatividad), con periodicidad establecida. SI
53)Los elementos constituyentes del andamio están en buen estado (marcos, chavetas, tirantes, diagonales), libres de corrosión y/o oxidación. SI
54)El andamio está apoyado correctamente. La nivelación vertical y horizontal es adecuada. SI
55)Existe arriostramiento (fijaciones) de los andamios a estructuras/apoyos resistentes. SI
56)Las plataformas o bandejas se encuentran fijas. (Verificar existencia de seguro, enclavamientos o cierres de seguridad). SI
57)Andamio posee la totalidad de plataformas o bandejas requeridas (Verificar ancho mínimo requerido). SI
58)Andamios móviles cuentan con sistema de bloqueo de ruedas. SI
59)Cuenta con protecciones Laterales: barandas superior, intermedia y rodapiés; y se encuentran ubicadas a 1 m, 50cm, y por encima de la plataforma de trabajo, respectivamente. SI
60)Poseen cortinas (mallas, arpilleras o películas plásticas) adosadas a la parte externa de los andamios, para evitar la proyección de partículas hacia zonas de circulación o trabajo. SI
61)Se ejecutan los trabajos lejos de líneas eléctricas o con líneas eléctricas protegidas. SI
62)Se verifica que el andamio no se encuentre sobrecargado y las cargas se encuentren repartidas. SI
63)Los andamios de fachada, por el interior contienen barandas perimetrales (zonas libres), para evitar caídas accidentales del personal. SI
64)El acceso a la zona de trabajo se realiza por accesos habilitados. SI
ANDAMIO EN VOLADO
65)Existe modulación de andamios por parte de proveedor. SI
66)Se realizan inspecciones a los andamios y sus elementos que lo conforman (antes del montaje y durante su operatividad), con periodicidad establecida. NO
67)Plataforma de trabajo en buenas condiciones. SI
68)Cuenta con protecciones Laterales (barandas superior, intermedia y rodapiés). SI
69)La base de apoyo del voladizo es resitente, apoyada en losas consecutivas al interior del edificio. SI
70)Los marcos (pie derecho y travesaños), se encuentran en buen estado, libres de corrosión y/o oxidación. SI
72)Se ejecutan los trabajos lejos de líneas eléctricas o con líneas eléctricas protegidas. SI
73)Se verifica que el andamio no se encuentre sobrecargado y las cargas se encuentren repartidas. SI
ANDAMIO COLGANTE
74)La instalación fue recepcionada por parte de la obra, acorde a los planos del proveedor. N/A
75)Andamio posee la totalidad de los elementos constituyentes, y estos se encuentran en buen estado, libres de corrosión y/o oxidación. N/A
76)Existe programa de mantención para andamios colgantes. N/A
77)Se verifica que el andamio no se encuentre sobrecargado y las cargas se encuentren repartidas. Se señaliza la capacidad de carga máxima. N/A
78)La estructura de soporte (brazos o pescantes), se encuentran bien instalados. N/A
79)Los rodillos de amortiguación se encuentran en buen estado. N/A
80)Los cables de suspensión (primarios y secundarios) son continuos y se encuentran en buen estado. N/A
81)El sistema enrollador, se encuentra en buen estado, y cuenta con sistema de trabado. N/A
82)Cuenta con bajada de emergencia manual en caso de caída de suministro eléctrico. N/A
83)La linea de alimentación eléctrica se encuentra en buen estado. N/A
84)Se ejecutan los trabajos lejos de líneas eléctricas o con líneas eléctricas protegidas. N/A
85)Se prohibe realizar trabajos en la misma vertical bajo el andamio colgante, delimitando el área de trabajo a nivel de piso. N/A
PLATAFORMA AUTOELEVADORA
86)La instalación fue recepcionada por parte de la obra, acorde a los planos del proveedor. N/A
87)Autoelevadora posee la totalidad de los elementos constituyentes y estos se encuentran en buen estado, libres de corrosión y/o oxidación. N/A
88)Existe programa de mantención para autoelevadora. N/A
89)Se verifica que la plataforma no se encuentre sobrecargado y las cargas se encuentren repartidas. Se señaliza la capacidad de carga máxima. N/A
90)Los anclajes a la fachada (placas de anclaje, módulo de anclaje, tubos de aproximación) son rígidos, definidos y ubicados según proyecto. (Verificar anclajes). N/A
91)Grupo motriz se encuentra en buen estado de funcionamiento, y poseen freno electromagnético. N/A
92)La linea de alimentación eléctrica se encuentra en buen estado. N/A
93)Cuenta con microswitches o finales de carrera en el primer mástil y en último mástil. N/A
94)Cuenta con instrumento para nivelación automática de plataforma N/A
95)Cuenta con bajada de emergencia manual en caso de caída de suministro eléctrico. N/A
96)Se ejecutan los trabajos lejos de líneas eléctricas o con líneas eléctricas protegidas. N/A
