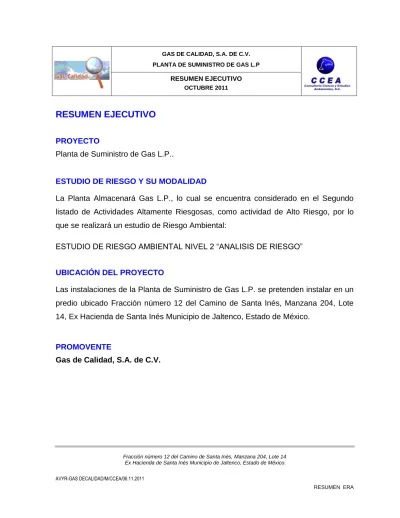

RESUMEN EJECUTIVO
PROYECTO
Planta de Suministro de Gas L.P..
ESTUDIO DE RIESGO Y SU MODALIDAD
La Planta Almacenará Gas L.P., lo cual se encuentra considerado en el Segundo listado de Actividades Altamente Riesgosas, como actividad de Alto Riesgo, por lo que se realizará un estudio de Riesgo Ambiental:
ESTUDIO DE RIESGO AMBIENTAL NIVEL 2 “ANALISIS DE RIESGO”
UBICACIÓN DEL PROYECTO
Las instalaciones de la Planta de Suministro de Gas L.P. se pretenden instalar en un predio ubicado Fracción número 12 del Camino de Santa Inés, Manzana 204, Lote 14, Ex Hacienda de Santa Inés Municipio de Jaltenco, Estado de México.
PROMOVENTE
RESPONSABLE DE LA ELABORACION DEL ESTUDIO DE IMPACTO AMBIENTAL
Consultoría Ciencia y Estudios Ambientales, S.C.
El diseño se hizo apegándose a los lineamientos que señala la Ley Reglamentaria del artículo 27 Constitucional, en su ramo del Petróleo, al REGLAMENTO DE GAS LICUADO DE PETROLEO de fecha 05 de Diciembre de 2007, y a los lineamientos establecidos en la Norma NOM-001-SEDG-1996, “PLANTAS DE ALMACENAMIENTO PARA GAS L. P., DISEÑO Y CONSTRUCCIÓN” editada por la Secretaría de Energía, publicada en el Diario Oficial de la federación el día 12 de Septiembre de 1997.
Las instalaciones de la Planta de Suministro de Gas L.P. se pretenden instalar en un predio ubicado en la Fracción número 12 del Camino de Santa Inés, Manzana 204, Lote 14, Ex Hacienda de Santa Inés Municipio de Jaltenco, Estado de México.
Para el Almacenamiento de Gas L.P., se encuentra justificado en La Memoria Técnica que la capacidad total de almacenamiento será de 3,633,600 litros base agua al 100%, mismos que se tendrán en ocho tanques con capacidad de 454,200 litros cada uno, estos tanques son del tipo cilíndrico-horizontal especiales para contener Gas L.P.; fabricado por TATSA.
Para la realización del proyecto en estudio, se considero en primer lugar dar cumplimiento con los estándares ambientales y de seguridad establecida por la legislación y normatividad aplicable en la materia, por lo que a la fecha se han tramitado los principales permisos y autorizaciones necesarias para iniciar con los trámites pertinentes.
Las instalaciones de la Planta de Suministro de Gas L.P. se pretenden instalar en un predio ubicado en la Fracción número 12 del Camino de Santa Inés, Manzana 204, Lote 14, Ex Hacienda de Santa Inés Municipio de Jaltenco, Estado de México.
Se anexa un plano topográfico donde se detallan coordenadas de localización de cada vértice.
En el mismo plano se presentan el conjunto de las obras permanentes así como también las asociadas como son bodega de materiales de construcción y letrinas.
Como se puede apreciar en el mapa anterior, en un radio de 500 metros, no existen cuerpos de agua cercanos que puedan verse afectados por la posible construcción de la planta de suministro de gas L.P. de la empresa Gas de calidad, S.A. de C.V., únicamente se localiza, el canal Castera que es por donde se conduce agua negras, en cuanto a vías principales de comunicación y al sentido vial no se especifican ya que se trata de una zona rural donde el uso principal de suelo solo es el agrícola así mismo, este análisis aplica para un radio de 1000 metros a la redonda, donde prácticamente las características son idénticas a la ya descritas para 500 metros.
500 m
En la siguiente imagen se presentan los vértices A,B.C y D, los cuales corresponden con los puntos de coordenadas que establecen la ubicación del predio donde se instalara la Planta de Suministro de Gas L.P., así mismo se incluye la tabla donde se presentan las coordenadas UTM del predio donde se pretende instalar la Planta. propiedad de la empresa Gas de Calidad, S.A. de C.V.
E N
A 489092.29 m 2180285.67 m
B 489204.39 m 2180262.58 m
C 489102.89 m 2180018.65 m
D 489159.14 m 2180013.64 m
De acuerdo a la información cartográfica presentada y a la descripción de la zona del proyecto, se puede apreciar que la zona donde se ubicara la Planta de Suministro de Gas L.P., corresponde a una zona agrícola.
Lo descrito, no interferirá con la operación normal de la estación de Planta de Suministro, ya que se considera que lejos de perjudicar a las localidades, la instalación de este proyecto, trae consigo una serie de beneficios para las localidades circunvecinas, ya que con este proyecto se pretende dar un servicio que contribuya a generar empleos, los cuales se tiene considerado sean de las localidades adyacentes al proyecto y a la vez suministrar un combustible limpio, que de acuerdo a sus características de combustión, contribuya en la protección del ambiente.
El Programa de Ordenamiento Ecológico del Territorio del Estado de México (POETEM) se constituye como un instrumento básico de planeación ambiental, que por su carácter general e integral resalta la problemática más aguda, con objeto de atenderla prioritariamente. Se considera como un proceso de planeación dinámico, dirigido a programar y sustentar el uso del suelo y el manejo de los recursos naturales donde el Estado de México ejerce su soberanía y jurisdicción, con la finalidad de preservar y restaurar el equilibrio ecológico y proteger al ambiente de manera corresponsable con los distintos actores de la sociedad mexiquense.
EL POETEM es un instrumento de política ambiental que tiene como objetivo inducir los usos del suelo y las actividades productivas con la finalidad de lograr la protección del ambiente, la preservación y el aprovechamiento sustentable de los recursos, como soporte y guía a la regulación del uso del suelo.
En este sentido, el ordenamiento Ecológico estatal se orienta al fomento del crecimiento económico y social de los recursos de la región, a elevar el nivel de vida de sus habitantes y el aprovechamiento racional de sus recursos naturales. De acuerdo al Modelo de Ordenamiento Ecológico, el 26.55% de territorio estatal, tiene política de protección, el 35.16% de conservación, el 6.33% de restauración y el 31.96% de aprovechamiento.
En lo referente a usos predominantes, la superficie territorial del Estado de México se distribuye de la siguiente manera: agrícola 42.09, áreas naturales
protegidas25.43%, forestal 16.33, flora y fauna 4.18%, pecuario 9.54% cuerpos de agua 1.31%, acuacultura 0.53% y uso minero 0.59%
Por su parte, se actualizaron de acuerdo a la normatividad vigente los 205 criterios generales de regulación ecológica, los cuales se aplican de acuerdo a los usos del suelo establecidos y sus corresponsables a la política ambiental de cada unidad ecológica.
De esta manera, lo anterior, tiene como propósito fundamental dar un panorama general del Modelo de Ordenamiento Ecológico del Estado de México, de la región en donde se ubica el proyecto de Instalación de la Planta de Suministro de Gas L.P., propiedad de la empresa Gas de Calidad, S.A. de C.V. y conocer la ubicación del mismo, de acuerdo a la estructura del modelo y la identificación del mapa que le corresponde al proyecto de la unidad ecológica del municipio donde se pretende ubicar.
De acuerdo a la identificación de los criterios que aplican para la unidad ecológica donde se pretende ubicar la planta de suministro la empresa Gas de Calidad, establecerá las medidas necesarias para cumplir con las recomendaciones que regulan dicha unidad.
De acuerdo al modelo del Programa de Ordenamiento Ecológico del Territorio del Estado de México (POETEM), el predio donde se pretende instalar la planta de Almacenamiento de Gas L.P., en el Municipio de Jaltenco, se ubica en la Unidad de Gestión Ambiental (UGA) 13.4.1.075.090, con Clave de la unidad ecológica Ag-1-90; la cual se traduce como de uso predominante para la agricultura, con una fragilidad ambiental mínima (1),, con numero de unidad ecológica 90, con criterios de regulación ecológica 1- 28; La presente UGA corresponde a las sierras templadas (13) del sistema Neovolcánico Transversal (4), con planicies interiores y piedemonte con pastizal y matorral xerófilo (1), en sistema de llanuras lacustres y eólicas, de carácter denudativo (tolvaneras susceptibles de inundación). Los criterios que aplican a dicha UGA se describen a continuación:
CRITERIOS DE LA UGA 13.4.1.075.090 APLICABLES AL SITIO DEL PROYECTO CRITERIOS QUE APLICAN A LA UGA 13.4.1.075.090 COMO CUMPLIRA EL PROYECTO
1 Consolidación urbana de los centros de población
existentes, respetando Su contexto ambiental de acuerdo con lo dispuesto en la normatividad
Se cumplirá con lo establecido con el Bando Municipal 2009-2012 de Jaltenco, así como con las Normas Oficiales Mexicanas Ambientales
2 Promover la construcción prioritariamente de
terrenos baldíos dentro de la mancha urbana El sitio del proyecto se localiza fuera de la mancha urbana, en terrenos que antiguamente
eran dedicados a la agricultura, pero que actualmente, prácticamente era considerado como terrenos baldíos.
3 Evitar el desarrollo de asentamientos humanos en
las áreas naturales protegidas El sitio donde se pretende ubicar el proyecto no corresponde a una ANP y su realización no
incidirá sobre ninguna.
4 Promover la restauración ecológica y
reverdecimiento de los asentamientos humanos, hasta alcanzar el 12% mínimo de área verde, del total de un predio.
El terreno que ocupará la Planta de Suministro de Gas L.P., tendrá una forma irregular con una
superficie total de 29,357.83 m2, delos cuales
15% de la superficie será dedicada a áreas verdes y jardinería, con lo cual se cumple con dicho criterio.
5 Garantizar la conservación de áreas que, de acuerdo
a sus características ambientales (flora, fauna, especies con estatus con valor histórico o cultura, entre otros), lo ameriten
En la zona no se detectaron cualidades excepcionales que deban ser protegidas, no obstante a esta situación con la realización del proyecto se pretende contribuir a detener la degradación ambiental de los terrenos agrícolas y se buscara en su momento, participar en la recuperación de los mismos.
6 Conservar las áreas verdes como zona de recarga y
pulmón de la zona urbana, con énfasis en áreas de preservación
Durante el desarrollo del proyecto se buscara la manera de establecer una barrera vegetal para mejorar los aspectos estéticos de la planta a fin de mejorar los aspectos ambientales con lo que mejorará el paisaje de la zona.
7 Toda nueva construcción deberá incluir en su diseño
lineamientos de acuerdo al entorno natural
El diseño y la preparación del sitio y construcción del proyecto, se realizará conforme a las precauciones de los resultados de la mecánica de suelos, a fin de que la planta y el entorno no tengan riesgos.
8 No se permitirá la construcción en lugares con alta
incidencia de peligros naturales como zonas de cárcavas, barrancas, suelos con niveles superficiales de mantos freáticos, fracturas, fallas, taludes, suelos
El sitio del proyecto no se considera como de alto riesgo o vulnerable, de acuerdo con los estudios de la mecánica de suelos y el diseño del proyecto considerará todas las medidas de seguridad que
CRITERIOS QUE APLICAN A LA UGA 13.4.1.075.090 COMO CUMPLIRA EL PROYECTO arenosos, zonas de inundación, deslave, socavones,
minas, almacenamiento de combustible, líneas de alta tensión o riesgo volcánico, así como infraestructura que represente un riesgo a la población, a menos que se cuente con un proyecto técnico que garantice la seguridad de las construcciones
se establezcan en dichos estudios para evitar afectaciones a la zona.
9 Los municipios, por conducto del estado, podrán
celebrar convenios con la federación o con otras entidades, en materia de protección al ambiente, preservación y restauración del equilibrio ecológico
No aplica
10 Los municipios, por conducto del estado, podrán convenir con la Comisión Nacional del Agua (CNA) la administración de las barrancas urbanas, con objeto de mantener el espacio verde y zonas de infiltración
El sitio del proyecto corresponde a una zona plana y este criterio no aplica al proyecto. 11 Prohibir todo tipo de obras y actividades en derechos
de vía, zonas federales, estatales y dentro o alrededor de zonas arqueológicas cuando no se cuente con la aprobación expresa de la dependencias responsables
El propósito de la Presenta manifestación de Impacto Ambiental es obtener la autorización para la construcción de la Planta de Suministro, garantizando la protección ambiental y urbana de la zona , mediante el seguimiento de las medidas de prevención, mitigación y compensación. 12 Que toda autorización para el desarrollo urbano e
infraestructura en el estado, esté condicionada a que se garantice el suministro de agua potable y las instalaciones para el tratamiento de aguas residuales
El objetivo del proyecto es que cumpla con esta disposición.
13 Aplicación de diseño bioclimático (orientación solar, ventilación natural, y uso de materiales de la región) en el desarrollo urbano, particularmente en espacios escolares y edificaciones públicas
Toda vez que el proyecto es una edificación industrial, su diseño se realizo considerando estas disposiciones.
14 Definir los sitios para centros de transferencia y/o de acopio para el manejo de residuos sólidos domiciliarios.
No se generarán residuos domiciliarios, los residuos que se produzcan serán manejados y dispuestos conforme a un programa integral de residuos.
15 Incorporar en los desarrollos habitacionales, mayores de 10 viviendas, sistemas de captación de agua pluvial (de lluvia), mediante pozos de Normatividad
No aplica directamente al proyecto, pero la planta esta diseñada de tal manera que el agua pluvial sea infiltrada al subsuelo
16 Se deberán desarrollar sistemas para la separación de aguas residuales y pluviales, así como el manejo, reciclado y tratamiento de residuos sólidos.
Se cumplirá con lo señalado en los puntos 14 y 15
17 Promover proyectos ecológicos de asentamientos populares productivos, con áreas verdes y espacios
CRITERIOS QUE APLICAN A LA UGA 13.4.1.075.090 COMO CUMPLIRA EL PROYECTO comunitarios
18 En los estacionamientos al aire libre de centros comerciales y de cualquier otro servicio o equipamiento, se utilizarán materiales permeables (adocreto, adopasto, adoquín, empedrado, entre otros); se evitará el asfalto, cemento y demás materiales impermeables y se dejarán espacios para áreas verdes, sembrando árboles en el perímetro y cuando menos un árbol por cada cuatro cajones de estacionamiento.
El estacionamiento de la planta utilizará materiales permeables
19 En estacionamientos techados, en edificios y multifamiliares y estructura semejantes, se captará y conducirá el agua pluvial hacia pozos de absorción
NO aplica 20 Todo proyecto arquitectónico, tanto comercial, como
de servicios deberá contar con sistemas de ahorro de agua y energía eléctrica
Se instalaran luminarias y equipo de bajo consumo de energía eléctrica.
21 Las vialidades contarán con vegetación arbolada en las zonas de derecho de vía, camellones y banquetas. Las especies deberán ser acordes a los diferentes tipos de vialidades, para evitar cualquier tipo de riesgo, desde pérdida de visibilidad, hasta deterioro en las construcciones y banquetas, incluyendo la caída de ramas o derribo de árboles, con raíces superficiales, por efecto del viento.
No aplica al proyecto
22 En el desarrollo urbano se promoverá el establecimiento de superficies que permitan la filtración
del agua de lluvia al subsuelo (en vialidades, estacionamientos, parques, patios, entre otros).
Se establecerán en las vialidades de la Planta de Suministro materiales que faciliten la infiltración de agua.
23 Se promoverá en los derechos de vías férreas, dentro de las zonas urbanas, que se cuente con setos o vegetación similar, que ayude a evitar el tránsito peatonal, mejorar la imagen urbana y preservar el medio ambiente.
No aplica al proyecto
24 En todo proyecto de construcción se deberá dejar,
por lo menos, un 12% de área jardinada. Se cumplirá con lo señalado en el punto 4
25 Evitar el desarrollo urbano en las inmediaciones a los cinco distritos de riego agrícola (033 Estado de México, 044 Jilotepec, 073 La Concepción, 088 Chiconautla y 096 Arroyo Zarco); en suelos de alta productividad.
CRITERIOS QUE APLICAN A LA UGA 13.4.1.075.090 COMO CUMPLIRA EL PROYECTO 26 Desarrollar instrumentos financieros en apoyo de
quienes observen las acciones previstas en los criterios del 15 al 20.
No aplica al proyecto 27 Es necesario considerar en el desarrollo de
infraestructura, las obras de ingeniería para evitar siniestros en las zonas de inundación.
El proyecto considera un drenaje pluvial para evitar inundaciones.
28 En los casos de asentamientos humanos que se encuentran en el interior de las áreas de alta productividad agrícola, se recomienda el control de su crecimiento y expansión
NO aplicable al proyecto.
Con base a lo indicado en la tabla anterior, se considera que la construcción del proyecto, es congruente con lo dispuesto en el Modelo de Ordenamiento Ecológico del Estado de México y en Especial con la UGA 13.4.1.075.90 a la que corresponde el sitio del proyecto, principalmente con las medidas preventivas y de mitigación que se desarrollaran para el proyecto,
El terreno que ocupará la Planta de Suministro de Gas L.P., tendrá una forma irregular con una superficie total de 29,357.83 m2 de acuerdo a lo indicado en el contrato de subarrendamiento que celebran el Lic. Federico Fuentes Chichitz Representante Legal de Regio Gas, S.A. de C.V. y por la otra parte la Sociedad denominada Gas de Calidad, S.A. de C.V. a través de su Representante Legal el Lic. Francisco Xavier Castellanos Nava. (Se anexa Contrato)
De la superficie total de 29,357.83 m2, para delimitar la superficie que ocuparan las instalaciones y de acuerdo a lo indicado en los Planos anexos, se tomara una superficie de 26,067.19 m2, los cuales se encuentran perfectamente definidos en los planos de referencia, la superficie restante se toma como zona de amortiguamiento en sus colindancias.
La superficie construida se distribuirá de la siguiente manera.
ESPACIO-FORMA m2
ZONA DE ALMACENAMIENTO 8 TANQUES 2,644.49
ZONA DE SUMINISTRO TECHUMBRE 729.00
CUARTO DE BOMBAS CONTRA-INCENDIO 22.47
CUARTO CCM, PLANTA DE EMERGENCIA Y SUBESTACIÓN ELÉCTRICA
66.18
OFICINAS ADMINISTRATIVAS Y SERVICIOS 108.38
VIGILANCIA Y ESCLUSA 11.45
OFICINAS TRANSPORTES Y SERVICIOS 50.32
BAÑOS GENERALES TRANSPORTES 35.56
ESTAR OPERADORES 15.54
ESTACIONAMIENTO (PATIO DE MANIOBRAS) 10,970.73
AREA LIBRE 10,613.84
SUPERFICIE A AFECTAR
El terreno que ocupará la Planta de Suministro de Gas L.P., tendrá una forma irregular con una superficie total de 29,357.83 m2 de acuerdo a lo indicado en el contrato de subarrendamiento que celebran el Lic. Federico Fuentes Chichitz Representante Legal de Regio Gas, S.A. de C.V. y por la otra parte la Sociedad denominada Gas de Calidad, S.A. de C.V. a través de su Representante Legal el Lic. Francisco Xavier Castellanos Nava. (Se anexa Contrato)
De la superficie total de 29,357.83 m2, para delimitar la superficie que ocuparan las instalaciones y de acuerdo a lo indicado en los Planos anexos, se tomara una superficie de 26,067.19 m2, los cuales se encuentran perfectamente definidos en los planos de referencia, la superficie restante se toma como zona de amortiguamiento en sus colindancias.
SUPERFICIE PARA OBRAS PERMANENTES
El área que con tendrá obras permanentes es muy pequeña en consideración con el área total del terreno, ya que estas obras permanentes corresponderán a oficinas, las bardas perimetrales y las áreas de almacenamiento así como las de trasiego, de la Planta de Suministro de Gas L.P.
La superficie a construir con obras permanentes es de 4,482.62 m2 y representan un porcentaje del 17.2 % de la superficie delimitada en los planos de construcción de 26,067.19 m2.
ZONA DE ALMACENAMIENTO.
Esta Planta contará con ocho tanques de almacenamiento, de tipo intemperie cilíndrico horizontal, especiales para contener Gas L.P., los cuales se localizarán de tal manera que cumplirán con las distancias mínimas que especifican la Norma-001-SEDG-1996.
Se tendrán montados sobre bases de concreto, de tal forma que pueda desarrollar libremente sus movimientos de contracción y dilatación.
Se contará con una zona de protección perimetral consistente en muretes de concreto armado de 0.70 metros de altura al NPT y 0.20 m. de espesor.
Los recipientes tendrán una altura 2.10 metros, medida de su parte inferior a nivel del piso terminado de la zona de almacenamiento.
Se contará con dos escaleras metálicas con pasarela para tener acceso a la lectura de los instrumentos de medición y para mantenimiento de los accesorios de los tanques.
TANQUES DE ALMACENAMIENTO
Esta Planta contará con ocho tanques de almacenamiento de tipo intemperie cilíndrico horizontal, especiales para contener Gas L.P., los cuales se localizarán de tal manera que cumplirán con las distancias mínimas que especifican la Norma-001-SEDG-1996.
Se tendrán montados sobre silletas metálicas y estas sobre bases de concreto, de tal forma que podrán desarrollar libremente sus movimientos de contracción y dilatación, entre las placas de las silletas y las bases, se utilizará material impermeabilizante para minimizar los efectos de corrosión por humedad.
Los tanques contarán con las siguientes características:
CARACTERÍSTICAS DE LOS TANQUES DE ALMACENAMIENTO
CONSTRUIDO POR: TATSA
SEGÚN NORMA NOM-021/2-SCFI-1993
CAPACIDAD LTS AGUA 454,200 LTS AGUA
AÑO DE FABRICACIÓN EN FABRICACION
DIAMETRO EXTERIOR 365.8 cm.
LONGITUD TOTAL 4,543.9 cm.
PRESION DE TRABAJO 14.00 Kg. / cm2
FACTOR DE SEGURIDAD 4
FORMA DE LAS CABEZAS SEMI ESFÉRICAS
EFICIENCIA 100 %
ESPESOR LAMINA CABEZAS EN FABRICACION.
MATERIAL LÁMINA CABEZAS SA-612
ESPESOR LÁMINA CUERPO EN FABRICACION
MATERIAL LAMINA CUERPO SA-612
COPLES 210 Kg./cm2
No. DE SERIE EN FABRICACION
TARA 81,200 Kg.
Un medidor de nivel de líquido Marca Magnatel de 25.4 mm. de diámetro.
Un termómetro Marca Rochester con graduación de –50° a 50 °C de 12.7 mm. de diámetro.
Un manómetro Marca Eva con graduación de 0-21 Kg. /cm2
de 6.4 mm. de diámetro.
Dos válvulas internas para gas-líquido marca Rego Modelo A7884FK, 600 G.P.M. de 102 mm (4”) de diámetro, cada una con válvula de 3 vías A7853A.
Una válvula interna para gas líquido Marca Rego, Modelo A7883FK 410 G.P.M. de 76 mm (3”) de diámetro, con válvula de 3 vías modelo A7853A.
Siete válvulas de exceso de flujo de 51 mm (2“), marca Rego, modelo A3292B a 100 G.P.M. con coples para uso a futuro.
Una conexión soldada al tanque para cable a “tierra”.
Tres Válvulas Multiport Marca Rego Mod. A8574AG a 250 P.S.I de 101 mm (4”) de diámetro. Cada una de estas tendrán cuatro válvulas de seguridad Marca Rego Mod. A3149G de 64 mm (2 ½”) de diámetro. Equipos Auxiliares:
Número 1,2,3,4,5 y 6
Operación Básica Carga de Semi-remolque
Marca Blackmer
Modelo LGL-4
Motor eléctrico 25 C. F.
R. P. M. 640
Capacidad Nominal 1,022 L. P. M. (270 G.P.M.)
Presión diferencial de Trabajo (máx.) 5 Kg./cm2
Tubería de succión 101 mm (4”)
Tubería de descarga 101 mm (4”)
Las bombas se encontrarán ubicadas dentro de la zona de protección de los tanques almacenamiento, que consistirá en muretes de concreto de 0.70 metros de altura y además cumplirán con las distancias reglamentarias.
Cada bomba se encontrará anclada a una base de concreto.
Los motores eléctricos acoplados a las bombas serán los apropiados para operar en atmósferas de vapores combustibles y contarán con interruptor automático de sobrecarga, además se estarán conectados al sistema general de “tierras”.
PATINES DE RECEPCIÓN Descripción:
El trayecto para la conducción del Gas L.P. hacia la Planta de Suministro en Jaltenco, propiedad de la empresa Gas de Calidad, S.A. de C.V. tiene como punto de partida la interconexión al ducto de 20¨ de PGPB (PEMEX) en el tramo de Venta de Carpio-Zumpango en el Estado de México, el cual se encuentra a 141.20 metros del predio en donde se construirá la Planta antes mencionada, quedando de por medio únicamente el terreno donde se ubica la actual Planta de Almacenamiento para Distribución de Gas L.P., propiedad de Regio Gas S.A. de C.V. subsidiaria de Gas de Calidad S.A. de C.V., por lo que el recorrido del tramo del ducto a construir no presenta problema alguno y no se requiere de algún derecho de paso o de construcción sobre terrenos de terceros.
La interconexión solicitada al ducto de PGPB antes referido, será específicamente en las coordenadas; latitud 19º 42’ 22.57”, y longitud 99º 05’ 09.2”
Dadas la demanda actual y esperada de Gas L.P. para el proyecto, se calcula que la capacidad de conducción del ducto requerida para abastecer la Planta de Suministro será de 20,000 barriles diarios promedio, con un flujo de operación mínima de 10,238.77 barriles diarios a una presión máxima de operación de 2,759 kPa.
La Capacidad de Almacenamiento de la Planta de Suministro al 100% será de 3’633,600 litros, equivalente a 22,854.70 Bls; con un almacenamiento efectivo al 90% de 3,270,240 litros, equivalente a 20,567.55 Bls. Lo recipientes contarán con equipo instrumentado compuesto por sensores, transmisores e indicadores de presión y temperatura, así como medidor con transmisor de tipo radar para el nivel. El flujo inicial de operación se calcula en 10,238.77 barriles diarios; con lo cual se asegura un suministro ininterrumpido del producto proveniente del ducto de PGPB, lo que permitirá que la operación sea segura para el abastecimiento de la Planta de
Suministro de Gas LP, además de cumplir con la establecido en lineamientos de la Norma NOM-001-SEDG-1996, “PLANTAS DE ALMACENAMIENTO PARA GAS L. P., DISEÑO Y CONSTRUCCIÓN” editada por la Secretaría de Energía, publicada en el Diario Oficial de la federación el día 12 de Septiembre de 1997.
PROGRAMA GENERAL DE TRABAJO.
Considerando que las actividades de construcción e instalación, han sido programadas para desarrollarse en un lapso de 9 meses, una vez transcurrido este tiempo se estima se inicien las operaciones del proyecto en estudio el cual se prevé desarrollar siguiendo el calendario que a continuación se presenta:
PROGRAMA DE OBRA Planta de suministro de Gas L.P.
Actividad /mes 1 2 3 4 5 6 7 8 9
desmonte Barda perimetral Cisternas
PREPARACION DEL SITIO
En esta etapa de preparación del sitio para la construcción del proyecto, se realiza el despalme de los matorrales y arbustos localizados en el terreno de acuerdo a lo que se aprecia en el anexo fotográfico; esta actividad se refiere a quitar los arbustos y matorrales, así como algunas hierbas para proceder a la nivelación del terreno, en esta etapa no se ocupara gran volumen de agua solo el necesario para que durante la nivelación no se levante grandes cantidades de polvo y lograr la compactación del terreno.
Tipo y volumen de agua que se utilizará durante las etapas del proyecto. (Estimación).
Etapa Tipo Consumo ordinario Consumo excepcional o periódico
Volumen Origen Volumen Origen Periodos Duración
Preparación del sitio Cruda - - 10000 litros Pipas 1 mes Tratada - - - - Potable 60 litros/día Comercial envasada - - - -
Anden de llenado de cilindros Área de almacenamiento Área de recepción Área de taller y Bodega Área de oficinas Áreas Verdes
Construcción Cruda - - 20000 litros Pipas 10 meses Tratada - - - - - Potable 60 litros/día Comercial envasada - - - Operación y Mantenimiento Cruda 300 litros/día Pipas 2000 litros/día Pipas - - Tratada - - - - - Potable 60 litros/día
En cuanto al combustible que se requiere solo serán 200 litros de diesel para el tractor y la aplanadora.
La maquinaria que se pretende utilizar solo serán las pipas para el agua, el tractor para remover la tierra, y la aplanadora para compactarla,
El personal requerido serán los operadores de la maquinaria.
En esta etapa de preparación del sitio no se requiere de rellenar ningún área ni terrestre ni cuerpos de agua, dentro del predio ya que es plano en su totalidad.
IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACION DE LOS IMPACTOS AMBIENTALES
De acuerdo al diagnostico ambiental considerado en la presente MIA, el Sistema ambiental y el área de estudio del proyecto presenta una baja calidad ambiental, derivada principalmente de las actividades agrícolas en el área del proyecto, así como el desarrollo de la estructura humana
Este capítulo se concentra la esencia de la Manifestación del Impacto Ambiental, es decir la evaluación del impacto ambiental, como herramienta que facilita la identificación, en forma y magnitud, de las actividades del proyecto respecto de los factores ambientales. De igual manera, al considerar el impacto ambiental como cualquier modificación al entorno natural o humano y de algunos de sus elementos o condiciones, producidas directa o indirectamente por toda clase de actividades humanas que sean susceptibles de modificar su calidad ambiental, y que pueden ser tanto positivos como negativos. Es así, como en el ambiente en el cual nos encontramos, existen múltiples alteraciones que van, desde la simple transformación del paisaje, hasta el cambio en las condiciones climáticas, por fenómenos naturales, así como antrópicos.
En este sentido, se integra en esta parte del documento, tanto la descripción del proyecto como la descripción del área de influencia en sus aspectos físicos, biológicos y sociales. La evaluación tanto cuantitativa como cualitativa está muy supeditada a las subjetividades del evaluador, por lo que se escogió realizar, tanto una matriz de importancia, como su correspondiente jerarquización.
METODOLOGIA PARA IDENTIFICAR E EVALUAR LOS IMPACTOS
La evaluación de impactos ambientales es una actividad diseñada para identificar, predecir, interpretar y comunicar información respecto al impacto de una acción, sobre la salud y bienestar de la población y sobre el medio ambiente que lo rodea. Aunque existen diversas metodologías y técnicas especializadas para realizar estudios de este tipo, es necesario adaptarlas a las condiciones específicas de cada
proyecto, enfocándolas a la determinación de medidas de prevención y de mitigación de los impactos negativos que se puedan presentar. En este capítulo se presenta la identificación de los impactos ambientales que se generarán por el proyecto de construcción de la planta de Suministro de Gas L.P de la empresa Gas de Calidad, S.A. de C.V., en el Municipio de Jaltenco, Estado de México.
INDICADORES DE IMPACTO
En la selección de indicadores ambientales, fue necesario ante todo definir un árbol de acciones (Gómez, Orea, 1998), para que junto con la selección de factores ambientales seleccionados, según enfoque del método matricial de Leopold (Leopold, 1971), permitan evaluar la dimensión de las alteraciones que pudieran presentarse como consecuencia del establecimiento del proyecto.
Se utilizó y evaluó una amplia gama de indicadores ambientales, cuidadosamente seleccionados de acuerdo a las particularidades de la zona de estudio y las características del proyecto a desarrollar. Estos indicadores fueron evaluados con diferentes criterios, tanto de tipo cualitativo, como cuantitativos, con las variables de espacio y tiempo y además considerando aspectos como la capacidad de soporte del sistema y el grado de reversibilidad de los efectos detectados antes del proyecto y de los previstos en el escenario futuro.
LISTA INDICATIVA DE INDICADORES DE IMPACTO
Tierra (sobre la calidad) Compactación del suelo Relieve
Agua (sobre su calidad) Drenaje
Aire (sobre su calidad) Ruido que se genere.
Dentro de los indicadores de impactos ecológicos se encuentran: Flora
Estrato herbáceo Fauna
Entomafauna Paisaje natural
Dentro de los impactos socioeconómicos se encuentran los siguientes: Estructura de la comunidad Población Empleo directo Empleo indirecto Seguridad social Calidad de vida Seguridad laboral Vialidad
Transporte
Equipamiento urbano,
Servicio público e infraestructura. IDENTIFICACION DE IMPACTOS
Los mayores impactos ambientales en la construcción de Plantas de Suministro de Gas L.P., se presenta normalmente en la etapa de preparación del sitio o desmonte cuando es en zonas rurales; otra afectación se presenta durante la construcción, pero en este caso es mínima ya que se reduce a la generación de ruido y a desperdicios de la obra, esto es a materiales de construcción como son: pedazos de tabique, bolsas de cemento, pedazos de cemento, bolsas de plástico, envases de plástico, papel, etc., y a el desperdicio de combustibles y aceite que usa la maquinaria que se emplea para la construcción; los cuales una vez terminada la construcción se vera resuelto este aspecto al entregar los desperdicios a una empresa autorizada para a recolectar este tipo de materiales.
Para tener conocimiento más preciso de los impactos ambientales de las instalaciones y operación de la Planta de Suministro de Gas L.P., se utiliza la matriz de Leopold en la cual se coloca en la filas, los elementos ambientales y en la columnas las actividades que se realizan en una Planta de Suministro de Gas L.P., así como las calificaciones que estas actividades tienen sobre los elementos ambientales:
CRITERIOS Y METODOLOGIAS DE EVALUACION
MAGNITUD IMPORTANCIA
Intensidad Irreversibilid
ad
Calificación Duración Extensión Calificació
n
Baja Baja -1 Temporal Puntual +1
Baja Media -2 Media Puntual +2
Baja Alta -3 Permanente Puntual +3
Media Baja -4 Temporal Local +4
Media Media -5 Media Local +5
Media Alta -6 Permanente Local +6
Alta Baja -7 Temporal Regional +7
Alta Media -8 Media Regional +8
Alta Alta -9 Permanente Regional +9
Muy alta Alta -10 Permanente Nacional +10
Fuente: Adaptado de Cemaprimes Impactos Positivos
MAGNITUD IMPORTANCIA
Intensidad Irreversibilid
ad
Calificación Duración Extensión Calificació
n
Baja Baja +1 Temporal Puntual +1
Baja Media +2 Media Puntual +2
Baja Alta +3 Permanente Puntual +3
Media Baja +4 Temporal Local +4
Media Media +5 Media Local +5
Media Alta +6 Permanente Local +6
Alta Baja +7 Temporal Regional +7
Alta Media +8 Media Regional +8
Alta Alta +9 Permanente Regional +9
Fuente: Adaptado de Cemaprimes
METODOLOGIA DE EVALUACION
Tomando en cuenta todos los aspectos anteriores y en base a los parámetros de valores dados en las tablas anteriores se procede a al elaboración de la matriz de impactos (matriz de Leopold).
MATRIZ DE LEOPOLD MAGNITUD
/
IMPORTANCIA PREPARACION DEL SITIO CONSTRUCCION OPERACIÓN Y MANTENIMIENTOI II III IV V VI VII VIII IX X XL XLL TOTAL
E L E M E N T O S A M B I E N T A L E S F I S I C O Q U I M I C O S TIERRA
CALIDAD -4/6 1/1 -1/1 -6/6 -5/6 -5/6 1/1 COMPACTACIÓN -2/4 -5/6 -1/1 RELIEVE -1/3 AGUA CALIDAD 1/1 -1/1 -1/1 -1/1 DRENAJE 1/1 -1/1 -1/1 -1/1 1/1 -1/1 AIRE CALIDAD 1/1 -1/1 -1/1 -1/1 -1/1 1/1 RUIDO 1/1 -1/1 -1/1 -1/1 -1/1 1/1 E C O L Ó G I C O S FLORA ESTRATO HERBACEO -3/3 FAUNA ENTOMAFAUNA PAISAJE NATURAL -1/1 -6/6 -1/1 -2/6 1/1 S O C I O E C O N O M I C OS ESTRUCTURA DE LA COMUNIDAD POBLACIÓN -1/1 -1/1 5/3
EMPLEO DIRECTO 3/1 3/1 3/1 3/1 3/1 3/1 1/1 1/1 5/6 EMPLEO INDIRECTO 2/1 1/1 2/1 1/1 1/1 1/1 1/1 2/1 SEGURIDAD SOCIAL 1/1 1/1 1/1 1/1 1/1 1/1 1/1 1/1 CALIDAD DE VIDA 2/1 1/1 2/1 1/1 1/1 1/1 1/1 -2/1 -2/1 5/6 SEGURIDAD LABORAL 1/1 1/1 1/1 1/1 1/1 1/1 1/1 5/6 VIALIDAD -1/1 3/1 -1/1 1/1 -1/1 -1/1 TRANSPORTE 1/1 -1/1 -1/1 1/1 1/1 EQUIPAMIENTO URBANO SERVICIO PUBLICO -2/1 INFRAESTRUCTURA SUMA TOTAL PREPARACION DEL SITIO CONSTRUCCION OPERACIÓN Y MANTENIMIENTO
I II III IV V VI VII VIII IX X XL XLL TOTAL
E L E M E N T O S A M B I E N T A L E S F I S I C O Q U I M I C O S TIERRA
CALIDAD -24 1 -1 -36 -30 -30 1 -119 COMPACTACIÓN -8 -30 -1 -39 RELIEVE -3 -3 AGUA CALIDAD 1 -1 -1 -1 -2 DRENAJE AIRE CALIDAD 1 -1 -1 -1 -1 1 -2 RUIDO 1 -1 -1 -1 -1 1 -2 E C O L Ó G I C O S FLORA ESTRATO HERBACEO -9 -9 FAUNA ENTOMAFAUNA PAISAJE NATURAL -1 -36 -1 -12 1 -49 S O C I O E C O N O M I C O SESTRUCTURA DE LA COMUNIDAD POBLACIÓN -1 -1 15 13
EMPLEO DIRECTO 3 3 3 3 3 3 1 1 30 47 EMPLEO INDIRECTO 2 1 2 1 1 1 1 2 11 SEGURIDAD SOCIAL 1 1 1 1 1 1 1 1 8 CALIDAD DE VIDA 2 1 2 1 1 1 1 -2 -2 30 35 SEGURIDAD LABORAL 1 1 1 1 1 1 1 30 37 VIALIDAD -1 3 -1 1 -1 -1 0 TRANSPORTE 1 -1 -1 1 1 1 EQUIPAMIENTO URBANO SERVICIO PUBLICO -2 -2 INFRAESTRUCTURA SUMA TOTAL -30 -11 14 2 -63 -28 -71 6 9 -7 -3 108
La media de la sumatoria de las columnas es:-4.4 La media de las sumatoria de las filas es: -4
DESCRIPCION DE LOS IMPACTOS IDENTIFICADOS
La matriz de Leopold nos muestra que las máximas afectaciones negativas se dan en la etapa de construcción, específicamente en la excavación para los cimientos sobre la calidad de la tierra y en la afectación del paisaje natural, otra es en la
construcción de la obra civil sobre la calidad del suelo, en la compactación de este, en la calidad del aire y en la modificación del aspecto natural.
Después en su etapa de operación las afectaciones dejan de ser negativas para cambiar a positivas sobre todo en aspectos socio-económicos, ya que es fuente de empleos directos y por lo tanto también indirectos, con lo cual mejora el nivel de vida de la gente ya que los trabajadores cuentan con un empleo seguro.
La calificación que se ha dado a la matriz de Leopold como ya se dijo esta basada en los valores de las tablas que anteriormente se han dado, explicar todas y cada una de ellas es bastante repetitivo por eso se explicaran que criterios se emplearon para dar las calificaciones a los aspectos que tuvieron mayor calificación ya sea positiva o negativa.
Una de las calificaciones más relevantes en la preparación del terreno es en la calidad del suelo al momento del despalmen ya que al quitar la capa vegetal la calidad de este se ve reducida por no recibir los nutrientes que venia recibiendo por dicha capa, la calificación es de -24 ya que según la tabla de valores se tiene que es un impacto negativo de intensidad media, irreversibilidad alta de duración permanente de extensión local.
Una de las calificaciones importantes se dio en el relieve en la preparación del sitio más específicamente en la nivelación ya que es de gran importancia antes de
construir realizar esta. El valor es de -3 ya que es un impacto negativo de intensidad baja de irreversibilidad alta de duración permanente de extensión local.
Otra calificación en la preparación del terreno es en la Flora, particularmente en el estrato herbáceo ya que se tienen que remover la cubierta vegetal del terreno donde se harán las construcciones, la calificación es de -9 ya que según la tabla de valores se tiene que es un impacto negativo de intensidad alta, irreversibilidad alta de duración permanente de extensión local.
La calificación mas alta fue de -36 en la etapa de construcción en la apertura de zanjas para cimiento contra la calidad del suelo, en cual recibió una calificación de -6 y 6; esto se debió a que la afectación es de una magnitud media con irreversibilidad alta la cual tiene una importancia permanente local. Otra calificación alta de -5/6 se dio a la construcción civil contra la calidad del suelo y a la compactación, el cual se debió a que presenta una intensidad media con irreversibilidad media, con una importancia permanente local.
Lo anterior es en cuanto a sus afectaciones negativas; en lo que respecta a las positivas, tenemos que observar cuales son los valores de mayor importancia; y son los que se dan después de la puesta en marcha de las instalaciones de la Planta de Suministro de Gas L.P., sobre todo en la generación de empleo directo, así como, en la seguridad laboral que recibió una calificación de 30 por ser una afectación de intensidad media con irreversibilidad también media, de importancia permanente, local.(-5/6).
Las otras calificaciones en realidad son muy bajas la mayoría de (-1/1) esto quiere decir que son impacto de tipo de intensidad baja de duración temporal.
DESCRIPCIÓN DE LA MEDIDA O PROGRAMA DE MEDIDAS DE MITIGACIÓN O CORRECTIVAS POR COMPONENTE AMBIENTAL
En este capítulo se incluyen las medidas de prevención, mitigación y compensación aplicables al proyecto, mismas que servirán para prevenir, mitigar o compensar los efectos producidos por la instalación del proyecto.
Como ya se ha citado anteriormente, las principales afectaciones negativas que la instalación de la Planta de Suministro de Gas L.P. produce al medio ambiente, es en la etapa de construcción y sobre la calidad del suelo, ya que esta es modificada en su composición al hacer los cimientos y construir las edificaciones, pero como se trata de construcciones pequeñas en las que las afectaciones son mínimas en comparación con otros tipos de construcciones para diferentes empresas, sin embargo, para minimizarlos aún más la Empresa Gas de Calidad, S.A. de C.V., tiene planeado construir áreas verdes dentro y en los alrededores del predio donde se encuentra la Planta de Suministro de Gas L.P., lo que contribuirá a la mejora del paisaje natural de la zona, lo que a su vez permitirá la preservación y desarrollo de la micro flora y fauna del ecosistema de la localidad.
La aplicación de las medidas de prevención y mitigación tiene como principal finalidad mantener la integridad ecológica funcional del sistema ambiental, en el cual se insertara el proyecto. Para comprobar la eficiencia de dichas medidas, se emplearán los indicadores señalados en el capitulo V; los cuales además de llevar a
cabo el monitoreo de las mediadas de mitigación, ayudaran a proponer, en caso de requerirse, las medidas emergentes necesarias para aminorar los impactos ambientales adversos del proyecto.
Es importante recordar que los impactos identificados se consideran de baja significancia, por lo que son considerados poco perceptibles a nivel SA. Sin embargo, se propone la aplicación de medidas de prevención y mitigación con el objeto de atenuar en lo posibles los impactos a nivel local y puntual.
IMPACTOS RESIDUALES
No obstante a pesar de todas las medidas preventivas y correctivas para reducir los impactos ambientales al mínimo siempre existirán impactos en el medio ambiente estos impactos se reconocen con el nombre de impactos residuales, estos impactos residuales en el caso de la Planta de Suministro de Gas L.P., se presentan al no poder regenerar la capa vegetal en el área donde se ha de construir la planta, ese es uno de los impactos residuales ya que como se dijo anteriormente, no se removerán otras comunidades vegetales como son diversos tipos de árboles o flora y fauna en peligro de extinción ya que en el predio en estudio no se encontraban sino solo los pastos y arbustos de temporal en terrenos de donde se instalará la planta.
Otro impacto residual se presenta con el solo hecho de que se construya la planta ya que modifica el paisaje natural al incluirse en este sin que haya forma de evitar este tipo de impacto.
Otro impacto residual pero positivo es la inclusión de especies vegetales en los terreno de la empresa fuera de la Planta ya que originalmente no hay árboles en el terreno, pero con las medidas de restauración, que se implementarán como el esparcimiento de la capa vegetal que se removió del área donde se construirá la Planta, es lógico pensar que este nueva capa de tierra rica en abono haga germinar las semillas de los árboles que se encuentran en los terrenos adyacentes
