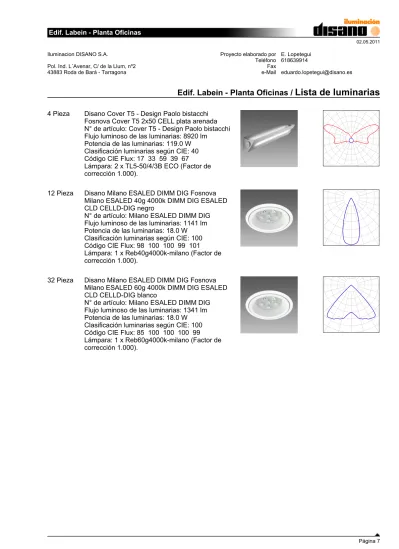

Edif. Labein - Planta Oficinas / Lista de luminarias

(1)

Edif. Labein - Planta Oficinas /

Lista de luminarias

4 Pieza

Disano Cover T5 - Design Paolo bistacchi

Fosnova Cover T5 2x50 CELL plata arenada

N° de artículo: Cover T5 - Design Paolo bistacchi

Flujo luminoso de las luminarias: 8920 lm

Potencia de las luminarias: 119.0 W

Clasificación luminarias según CIE: 40

Código CIE Flux: 17 33 59 39 67

Lámpara: 2 x TL5-50/4/3B ECO (Factor de

corrección 1.000).

12 Pieza

Disano Milano ESALED DIMM DIG Fosnova

Milano ESALED 40g 4000k DIMM DIG ESALED

CLD CELLD-DIG negro

N° de artículo: Milano ESALED DIMM DIG

Flujo luminoso de las luminarias: 1141 lm

Potencia de las luminarias: 18.0 W

Clasificación luminarias según CIE: 100

Código CIE Flux: 98 100 100 99 101

Lámpara: 1 x Reb40g4000k-milano (Factor de

corrección 1.000).

32 Pieza

Disano Milano ESALED DIMM DIG Fosnova

Milano ESALED 60g 4000k DIMM DIG ESALED

CLD CELLD-DIG blanco

N° de artículo: Milano ESALED DIMM DIG

Flujo luminoso de las luminarias: 1341 lm

Potencia de las luminarias: 18.0 W

Clasificación luminarias según CIE: 100

Código CIE Flux: 85 100 100 100 99

Lámpara: 1 x Reb60g4000k-milano (Factor de

corrección 1.000).

(2)

Disano Milano ESALED DIMM DIG Fosnova Milano ESALED 40g 4000k DIMM DIG

ESALED CLD CELLD-DIG negro /

Hoja de datos de luminarias

Emisión de luz 1:

800 1200 1600 2000

cd/klm



100%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 100

Código CIE Flux: 98 100 100 99 101

Una buena iluminación brinda una correcta apreciación del ambiente y

permite vivir de manera adecuada. Con estas premisas tiene origen el

proyector para empotrar Milano, ideal para ser instalado rápidamente y con

costos reducidos en cualquier ambiente de exhibición para satisfacer toda

exigencia de luz artificial en el proyecto de interiores.

Cuerpo: De chapa y acero.

Equipamiento: Incluye soporte ajustable de acero. Apertura del anillo con

vidrio tipo bisagra para un fácil mantenimiento.

Normativa: Fabricados en conformidad a las normas EN 60598-1-CEI 34.21,

tienen el grado de protección según las normas EN 60529.

ESALED: 3000/4000K - 1050mA - 1800lm - 10/25/40/60°

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

Suelo 20 20 20 20 20 20 20 20 20 20 Tamaño del local

X Y Mirado en perpendicular al eje de lámpara Mirado longitudinalmente al eje de lámpara 2H 2H 10.8 11.4 11.0 11.6 11.8 10.8 11.4 11.0 11.6 11.8 3H 11.1 11.7 11.4 12.0 12.2 11.1 11.7 11.4 12.0 12.2 4H 11.6 12.1 11.9 12.4 12.6 11.6 12.1 11.9 12.4 12.6 6H 12.3 12.8 12.6 13.1 13.3 12.3 12.8 12.6 13.1 13.3 8H 12.5 13.0 12.8 13.3 13.6 12.5 13.0 12.8 13.3 13.6 12H 12.6 13.1 12.9 13.4 13.7 12.6 13.1 12.9 13.4 13.7 4H 2H 10.8 11.3 11.1 11.6 11.8 10.8 11.3 11.1 11.6 11.8 3H 11.4 11.8 11.7 12.1 12.4 11.4 11.8 11.7 12.1 12.4 4H 12.1 12.5 12.4 12.8 13.1 12.1 12.5 12.4 12.8 13.1 6H 13.1 13.4 13.5 13.8 14.1 13.1 13.4 13.5 13.8 14.1 8H 13.4 13.7 13.8 14.1 14.5 13.4 13.7 13.8 14.1 14.5 12H 13.5 13.8 13.9 14.2 14.6 13.5 13.8 13.9 14.2 14.6 8H 4H 12.4 12.7 12.8 13.1 13.5 12.4 12.7 12.8 13.1 13.5 6H 13.6 13.9 14.1 14.3 14.7 13.6 13.9 14.1 14.3 14.7 8H 14.0 14.2 14.5 14.7 15.1 14.0 14.2 14.5 14.7 15.1 12H 14.2 14.3 14.7 14.8 15.3 14.2 14.3 14.7 14.8 15.3 12H 4H 12.5 12.7 12.9 13.1 13.5 12.5 12.7 12.9 13.1 13.5 6H 13.7 13.9 14.2 14.4 14.8 13.7 13.9 14.2 14.4 14.8 8H 14.2 14.3 14.6 14.8 15.3 14.2 14.3 14.6 14.8 15.3

Variación de la posición del espectador para separaciones S entre luminarias

S = 1.0H +2.2 / -0.9 +2.2 / -0.9 S = 1.5H +4.1 / -1.1 +4.1 / -1.1 S = 2.0H +5.8 / -1.3 +5.8 / -1.3 Tabla estándar BK04 BK04 Sumando de corrección -4.5 -4.5

(3)

Disano 850 Minicomfort T5 óptica especular 99.99 Disano 850 4x13 CELLD-DIG

blanco /

Hoja de datos de luminarias

Emisión de luz 1:

200 300 500

cd/klm



84%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 100

Código CIE Flux: 75 99 100 100 85

Cuerpo: de chapa de acero cincado barnizado previamente al horno.

Optica:multicelular, multicelular de doble parábola, de aluminio especular

99,99 antirreflejos y antibrillos de muy baja luminancia con tratamiento de

PVD.

Portalámparas: de policarbonato y contactos de bronce fosforoso.

Cableado: Totalmente automatizado con pruebas eléctricas sobre el 100%

de la producción. Alimentación de 230V/50Hz. Cable rígido de una sección

de 0,50 mm2 y vaina de PVC-HT resistente a 90° según las normas CEI

20-20. Bornera de 2P+T con una máxima sección de los conductores admitida

de 2,5 mm2.

Equipamiento: Conector rápido para la instalación eléctrica y puerta de

apertura para la conexión eléctrica.

La apertura de la óptica se logra sin usar herramientas; además, queda

enganchada al cuerpo con un cordón anticaída

Montaje: Directamente apoyado sobre las traviesas máx. 38mm.

Normativa: Fabricado conforme a la normativa vigente EN60598 CEI 34-21,

con grado de protección IP20IK07, según la norma EN 60529. Instalable

sobre superficies normalmente inflamables.

Versión de emergencia: En la versión S.E. (siempre encendida). En caso de

corte de electricidad sólo una lámpara conectada al circuito de emergencia

queda encendida. Autonomía de 60 min. Bajo pedido: posibilidad de “Main

Control System” para la gestión de las versiones en emergencia.

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

(4)

Disano 785 Compact - cat. 3 Disano 785 FLC 2X26D CELL blanco /

Hoja de datos de

luminarias

Emisión de luz 1:

80 120 160 200 240

cd/klm



40%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 100

Código CIE Flux: 75 100 100 99 40

Cuerpo: de chapa de acero.

Reflector: de policarbonato irrompible y autoextinguible V2, metalizado con

polvos de aluminio muy puro a alto vacío con un procedimiento de C.V.D

para un mayor control y rendimiento de la luz.

Barnizado: polvo con esmalte acrílico, color blanco, estable al efecto de

rayos UV, previo tratamiento de fosfatación.

Portalámparas: de policarbonato blanco y contactos de bronce fosforoso.

Casquillo G24d-3; G24q-3.

Cableado: alimentación 230V/50Hz. Cable rígido de una sección de 0,50

mm2 y vaina de PVC-HT resistente a los 90°C según las normativas CEI

20-20. Bornera 2P+T de policarbonato, con máxima sección de conductores

admitida 2,5 mm2.

Equipamiento: anillo de acabado con resortes anticaída.

Montaje: al techo.

Normativa: fabricado conforme a la normativa vigente EN60598 -1 CEI

34-21 grado de protección IP40IK04 según la normativa EN 60529. Instalable

sobre superficies normalmente inflamables.

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

(5)

Disano 418 Rigo Disano 418 1x13 CELL blanco /

Hoja de datos de luminarias

Emisión de luz 1:

100 150 200 250

cd/klm



74%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 120° 135° 150° 165° 180° 165° 150° 135° 120° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 91

Código CIE Flux: 41 72 89 92 74

Cuerpo: de aluminio extrudido con cabezal de ABS.

Óptica: de aluminio especular.

Difusor: de policarbonato opalino, rayado internamente y liso externamente,

antipolvo, estabilizado contra los rayos UV.

Barnizado: con polvo poliéster, estabilizado contra los rayos UV.

Cableado: alimentador 220-240-50-60Hz.

Equipamiento: con fijaciones para la aplicación de pared o de techo.

Bajo pedido, versión para tira continua con base clavija.

Para esta luminaria no puede presentarse ninguna

tabla UGR porque carece de atributos de simetría.

(6)

Disano Cover T5 - Design Paolo bistacchi Fosnova Cover T5 1x50 CELL-E plata

arenada /

Hoja de datos de luminarias

Emisión de luz 1:

80 120 160 200

cd/klm



67%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 120° 135° 150° 165° 180° 165° 150° 135° 120° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 40

Código CIE Flux: 17 33 59 39 67

Serie de aparatos para interiores de pared con lámparas T5. La extrema

rapidez y facilidad de instalación unida a la forma simple y elegante, le

permiten a esta familia de productos ser utilizados en oficinas, halls,

espacios abiertos. Su diseño refinado y su rendimiento luminoso, crean

sugestivos efectos de luz.

Cuerpo: De aluminio extruido.

Reflector: Orientable en lámina de aluminio

Portalámparas: De policarbonato y contactos de bronce fosforoso

Cableado: Alimentación de 230V/50 Hz con reactancia tradicional o

electrónica. Cable rígido con una sección de 0,50 mm2 y vaina de PVC-HT

resistente a 90°C según las normas CEI 20-20. Bornera de 2P+T con una

máxima sección de los conductores admitida de 2,5 mm2.

Equipamiento: Placa de fijación separada de la placa de cableado mediante

un seccionador para permitir una fácil instalación y mantenimiento.

Lámparas: Incluyen lámparas T5 de alto rendimiento

Versión de emergencia: en caso de apagón una lámpara conectada al

circuito de emergencia permanece siempre encendida (S.A.), evitando así

inconvenientes debidos a la inesperada falta de luz. Autonomía de 180 min.

Al volver la luz, la batería se recarga automáticamente.

Design studio P&B associati

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

X Y Mirado en perpendicular al eje de lámpara Mirado longitudinalmente al eje de lámpara 2H 2H -15.7 -14.9 -14.8 -13.9 -12.5 -21.9 -21.0 -20.9 -20.0 -18.6 3H -9.4 -8.6 -8.4 -7.6 -6.2 -21.1 -20.3 -20.1 -19.3 -17.9 4H -6.7 -6.0 -5.7 -4.9 -3.5 -20.9 -20.2 -19.9 -19.1 -17.7 6H -4.9 -4.2 -3.8 -3.1 -1.7 -20.9 -20.1 -19.8 -19.1 -17.7 8H -4.1 -3.4 -3.1 -2.4 -1.0 -20.8 -20.1 -19.8 -19.1 -17.7 12H -3.4 -2.8 -2.4 -1.7 -0.3 -20.8 -20.1 -19.8 -19.1 -17.7 4H 2H -15.5 -14.7 -14.5 -13.7 -12.3 -19.5 -18.8 -18.5 -17.7 -16.3 3H -8.7 -8.0 -7.6 -7.0 -5.5 -18.2 -17.5 -17.1 -16.5 -15.0 4H -5.8 -5.2 -4.7 -4.1 -2.6 -17.7 -17.1 -16.6 -16.0 -14.6 6H -3.7 -3.1 -2.6 -2.1 -0.6 -17.1 -16.6 -16.1 -15.5 -14.1 8H -2.8 -2.3 -1.8 -1.3 0.2 -17.0 -16.5 -15.9 -15.4 -13.9 12H -2.1 -1.6 -1.0 -0.5 1.0 -16.8 -16.4 -15.8 -15.3 -13.8 8H 4H -5.5 -5.0 -4.4 -3.9 -2.4 -12.2 -11.7 -11.2 -10.7 -9.2 6H -3.2 -2.7 -2.1 -1.6 -0.1 -11.1 -10.6 -10.0 -9.5 -8.1 8H -2.1 -1.7 -1.0 -0.6 0.9 -10.7 -10.3 -9.6 -9.2 -7.7 12H -1.2 -0.8 -0.1 0.3 1.8 -10.5 -10.2 -9.4 -9.1 -7.5 12H 4H -5.5 -5.1 -4.4 -4.0 -2.5 -11.1 -10.7 -10.1 -9.6 -8.1 6H -3.1 -2.7 -2.0 -1.6 -0.1 -9.6 -9.3 -8.6 -8.2 -6.7 8H -2.0 -1.7 -0.9 -0.5 1.0 -9.1 -8.7 -8.0 -7.6 -6.1

S = 1.0H +0.1 / -0.1 +0.1 / -0.1 S = 1.5H +0.3 / -0.2 +0.2 / -0.1 S = 2.0H +0.3 / -0.6 +0.4 / -0.5 Tabla estándar --- ---Sumando de corrección ---

(7)

Disano Cover T5 - Design Paolo bistacchi Fosnova Cover T5 2x50 CELL plata arenada /

Hoja de datos de luminarias

Emisión de luz 1:

80 120 160 200

cd/klm



67%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 120° 135° 150° 165° 180° 165° 150° 135° 120° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 40

Código CIE Flux: 17 33 59 39 67

Serie de aparatos para interiores de pared con lámparas T5. La extrema

rapidez y facilidad de instalación unida a la forma simple y elegante, le

permiten a esta familia de productos ser utilizados en oficinas, halls,

espacios abiertos. Su diseño refinado y su rendimiento luminoso, crean

sugestivos efectos de luz.

Cuerpo: De aluminio extruido.

Reflector: Orientable en lámina de aluminio

Portalámparas: De policarbonato y contactos de bronce fosforoso

Cableado: Alimentación de 230V/50 Hz con reactancia tradicional o

electrónica. Cable rígido con una sección de 0,50 mm2 y vaina de PVC-HT

resistente a 90°C según las normas CEI 20-20. Bornera de 2P+T con una

máxima sección de los conductores admitida de 2,5 mm2.

Equipamiento: Placa de fijación separada de la placa de cableado mediante

un seccionador para permitir una fácil instalación y mantenimiento.

Lámparas: Incluyen lámparas T5 de alto rendimiento

Versión de emergencia: en caso de apagón una lámpara conectada al

circuito de emergencia permanece siempre encendida (S.A.), evitando así

inconvenientes debidos a la inesperada falta de luz. Autonomía de 180 min.

Al volver la luz, la batería se recarga automáticamente.

Design studio P&B associati

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

X Y Mirado en perpendicular al eje de lámpara Mirado longitudinalmente al eje de lámpara 2H 2H -13.3 -12.5 -12.4 -11.4 -10.1 -19.4 -18.6 -18.5 -17.6 -16.2 3H -7.0 -6.2 -6.0 -5.1 -3.8 -18.7 -17.9 -17.7 -16.9 -15.5 4H -4.3 -3.6 -3.3 -2.5 -1.1 -18.5 -17.8 -17.5 -16.7 -15.3 6H -2.5 -1.7 -1.4 -0.7 0.7 -18.4 -17.7 -17.4 -16.7 -15.3 8H -1.7 -1.0 -0.7 0.0 1.4 -18.4 -17.7 -17.4 -16.7 -15.3 12H -1.0 -0.4 -0.0 0.7 2.1 -18.4 -17.7 -17.4 -16.7 -15.3 4H 2H -13.1 -12.3 -12.1 -11.3 -9.9 -17.1 -16.4 -16.1 -15.3 -13.9 3H -6.3 -5.6 -5.2 -4.6 -3.1 -15.8 -15.1 -14.7 -14.1 -12.6 4H -3.3 -2.7 -2.3 -1.7 -0.2 -15.3 -14.7 -14.2 -13.6 -12.2 6H -1.3 -0.7 -0.2 0.3 1.8 -14.7 -14.2 -13.7 -13.1 -11.7 8H -0.4 0.1 0.6 1.2 2.6 -14.6 -14.1 -13.5 -13.0 -11.5 12H 0.3 0.8 1.4 1.9 3.4 -14.4 -14.0 -13.4 -12.9 -11.4 8H 4H -3.1 -2.6 -2.0 -1.5 -0.0 -9.8 -9.3 -8.8 -8.2 -6.8 6H -0.8 -0.3 0.3 0.8 2.3 -8.7 -8.2 -7.6 -7.1 -5.6 8H 0.3 0.7 1.4 1.8 3.3 -8.3 -7.9 -7.2 -6.8 -5.3 12H 1.3 1.6 2.4 2.7 4.2 -8.1 -7.8 -7.0 -6.6 -5.1 12H 4H -3.1 -2.7 -2.0 -1.6 -0.1 -8.7 -8.3 -7.7 -7.2 -5.7 6H -0.7 -0.3 0.4 0.8 2.3 -7.2 -6.9 -6.1 -5.7 -4.2 8H 0.4 0.8 1.5 1.9 3.4 -6.6 -6.3 -5.5 -5.2 -3.7

S = 1.0H +0.1 / -0.1 +0.1 / -0.1 S = 1.5H +0.3 / -0.2 +0.2 / -0.1 S = 2.0H +0.3 / -0.6 +0.4 / -0.5 Tabla estándar --- ---Sumando de corrección ---

(8)

Disano 3873 Channel 1 T5 Disano 3873 1x25 CELL plata arenada /

Hoja de datos de

luminarias

Emisión de luz 1:

150 200 250 300

cd/klm



91%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 120° 135° 150° 165° 180° 165° 150° 135° 120° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 70

Código CIE Flux: 64 100 100 70 91

Cuerpo: de aluminio extrudido, con cabezales inyectados fundidos a

presión.

Cubierta para luz indirecta: de policarbonato irrompible y autoextinguible V2.

Óptica dark light: Multicelular de doble parábola, de aluminio especular

99,99 antirreflejos y antibrillos de muy baja luminancia, con tratamiento de

PVD que permite optimizar la eficiencia luminosa.

Barnizado: en polvo con barniz a base de resina de poliéster, y estabilizado

contra los rayos UV.

Cableado: alimentación 230-240V/-50/60Hz.

Cubierta: posibilidad de sólo luz directa con el con acc. 375.

Equipamiento: sistema óptico fijado a presión, permanece enganchado con

cuerdas anticaída.

Versión de emergencia: en la versión S.A. (siempre encendida). En caso de

apagón una sola lámpara conectada con el circuito de emergencia

permanece encendida. Autonomía de 60 min

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

(9)

Disano Milano ESALED DIMM DIG Fosnova Milano ESALED 60g 4000k DIMM DIG

ESALED CLD CELLD-DIG blanco /

Hoja de datos de luminarias

Emisión de luz 1:

200 300 500 600

cd/klm



100%

C0 - C180 C90 - C270 0° 15° 30° 45° 60° 75° 90° 105° 105° 90° 75° 60° 45° 30° 15° 0°

Clasificación luminarias según CIE: 100

Código CIE Flux: 85 100 100 100 99

Una buena iluminación brinda una correcta apreciación del ambiente y

permite vivir de manera adecuada. Con estas premisas tiene origen el

proyector para empotrar Milano, ideal para ser instalado rápidamente y con

costos reducidos en cualquier ambiente de exhibición para satisfacer toda

exigencia de luz artificial en el proyecto de interiores.

Cuerpo: De chapa y acero.

Equipamiento: Incluye soporte ajustable de acero. Apertura del anillo con

vidrio tipo bisagra para un fácil mantenimiento.

Normativa: Fabricados en conformidad a las normas EN 60598-1-CEI 34.21,

tienen el grado de protección según las normas EN 60529.

ESALED: 3000/4000K - 1050mA - 1800lm - 10/25/40/60°

Emisión de luz 1:

Valoración de deslumbramiento según UGR

Techo 70 70 50 50 30 70 70 50 50 30

Paredes 50 30 50 30 30 50 30 50 30 30

S = 1.0H +3.3 / -23.5 +3.3 / -23.5 S = 1.5H +5.8 / -28.8 +5.8 / -28.8 S = 2.0H +7.8 / -28.5 +7.8 / -28.5 Tabla estándar BK00 BK00 Sumando de corrección 5.7 5.7

(10)

Despacho /

Resumen

520

650

780

910

910 4.11 m

0.00 1.43 1.91

3.05 3.56

5.05 m

0.00

0.78

1.58

2.38

2.69

3.60

4.12

4.65 Altura del local: 3.000 m, Altura de montaje: 3.060 m, Factor

mantenimiento: 0.80

Valores en Lux, Escala 1:65

Superficie



[%]

E

_m

[lx]

E

_min

[lx]

E

_max

[lx]

E

_min

/ E

_m

Plano útil

/

728

470 1113

0.647 Suelo

20

460

33

821

0.071 Techo

70

146

102

170

0.699 Paredes (4)

50

274

10

583 /

Plano útil:

Altura:

0.850 m

Trama:

9 x 9 Puntos

Zona marginal:

0.000 m

Lista de piezas - Luminarias

Valor de eficiencia energética: 17.94 W/m² = 2.47 W/m²/100 lx (Base: 20.74 m²)

N°

Pieza

Designación (Factor de corrección)



[lm]

P [W]

1

6 Disano 850 Minicomfort T5 óptica especular 99.99 Disano 850 4x13

CELLD-DIG blanco (Tipo 1)* (1.000)

4600

62.0

(11)

Despacho /

Lista de luminarias

6 Pieza

Disano 850 Minicomfort T5 óptica especular

99.99 Disano 850 4x13 CELLD-DIG blanco (Tipo

1)

N° de artículo: 850 Minicomfort T5 óptica

especular 99.99

Flujo luminoso de las luminarias: 4600 lm

Potencia de las luminarias: 62.0 W

Clasificación luminarias según CIE: 100

Código CIE Flux: 75 99 100 100 85

Lámpara: 1 x Definido por el usuario (Factor de

corrección 1.000).

(12)

Despacho /

Resultados luminotécnicos

Flujo luminoso total:

27600 lm

Potencia total:

372.0 W

Factor mantenimiento:

0.80 Zona marginal:

0.000 m

Superficie

Intensidades lumínicas medias [lx]

Grado de reflexión [%]

Densidad lumínica media [cd/m²]

directo

indirecto

total

Plano útil

600

127

728 /

/

Suelo

350

111

460

20

29 Techo

0.00

146

70

32 Pared 1

165

126

290

50

46 Pared 2

150

131

281

50

45 Pared 3

165

126

291

50

46 Pared 4

120

121

241

50

38 Simetrías en el plano útil

E

_min

/ E

_m

: 0.647 (1:2)

E

_min

/ E

_max

: 0.423 (1:2)

(13)

(14)

Despacho /

Rendering (procesado) de colores falsos

(15)

Despacho / Plano útil /

Isolíneas (E)

520

650

780

910

910 4.11 m

0.00

0.38

1.43

1.91

3.05

3.56 5.05 m

0.00

0.78

1.58

2.38

2.69

2.87

3.60

4.12

4.65

4.82 Valores en Lux, Escala 1 : 40

Situación de la superficie en el local:

Punto marcado:

(27.091 m, -31.810 m, 0.850 m)

(16)

Sala Reuniones 1 /

Resumen

400

500

600

700

700 3.20 m

0.00

0.73 1.36 1.88 2.36

5.05 m

0.00

1.01

1.56

2.05

2.57

3.05

3.68

4.71 Altura del local: 3.000 m, Altura de montaje: 3.060 m, Factor

mantenimiento: 0.80

Valores en Lux, Escala 1:65

Superficie



[%]

E

_m

[lx]

E

_min

[lx]

E

_max

[lx]

E

_min

/ E

_m

Plano útil

/

589

381

837

0.647 Suelo

20

327

44

485

0.133 Techo

70

124

85

154

0.683 Paredes (10)

50

234

75

505 /

Plano útil:

Altura:

0.850 m

Trama:

7 x 9 Puntos

Zona marginal:

0.000 m

Lista de piezas - Luminarias

Valor de eficiencia energética: 15.55 W/m² = 2.64 W/m²/100 lx (Base: 15.95 m²)

N°

Pieza

Designación (Factor de corrección)



[lm]

P [W]

1

4 Disano 850 Minicomfort T5 óptica especular 99.99 Disano 850 4x13

CELLD-DIG blanco (Tipo 1)* (1.000)

4600

62.0

(17)

Sala Reuniones 1 /

Lista de luminarias

4 Pieza

Disano 850 Minicomfort T5 óptica especular

99.99 Disano 850 4x13 CELLD-DIG blanco (Tipo

1)

N° de artículo: 850 Minicomfort T5 óptica

especular 99.99

Flujo luminoso de las luminarias: 4600 lm

Potencia de las luminarias: 62.0 W

Clasificación luminarias según CIE: 100

Código CIE Flux: 75 99 100 100 85

Lámpara: 1 x Definido por el usuario (Factor de

corrección 1.000).

(18)

Sala Reuniones 1 /

Resultados luminotécnicos

Flujo luminoso total:

18400 lm

Potencia total:

248.0 W

Factor mantenimiento:

0.80 Zona marginal:

0.000 m

Superficie

Intensidades lumínicas medias [lx]

Grado de reflexión [%]

Densidad lumínica media [cd/m²]

directo

indirecto

total

Plano útil

479

110

589 /

/

Suelo

234

93

327

20

21 Techo

0.00

124

70

28 Pared 1

121

106

226

50

36 Pared 2

136

110

246

50

39 Pared 3

110

108

218

50

35 Pared 4

103

112

215

50

34 Pared 5

87

99

186

50

30 Pared 6

140

110

250

50

40 Pared 7

115

105

220

50

35 Pared 8

70

106

176

50

28 Pared 9

118

104

222

50

35 Pared 10

137

107

244

50

39 Simetrías en el plano útil

E

_min

/ E

_m

: 0.647 (1:2)

E

_min

/ E

_max

: 0.455 (1:2)

(19)

(20)

Sala Reuniones 1 /

Rendering (procesado) de colores falsos
