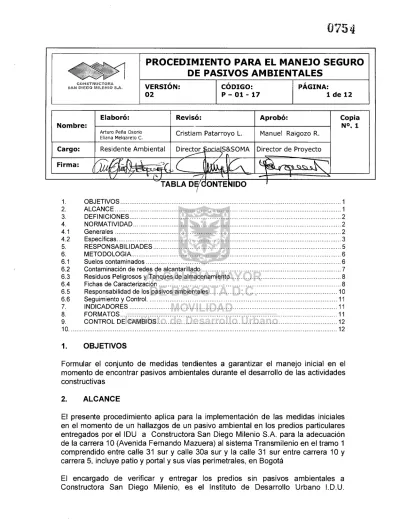

PROCEDIMIENTO PARA EL MANEJO SEGURO DE PASIVOS AMBIENTALES

(1)

PROCEDIMIENTO

PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTORA

SAN DIEGO MII.ENW S.A. VERSIÓN:

02 CÓDIGO:P - 01 - 17 PÁGINA:1 de 12

Manuel Raigozo R.

Copia N°.l

Elaboró: Revisó: Aprobó:

Nombre:

Arturo Peña Osorio

Eliana Melqareio C. Cristiam Patarroyo L. Cargo: Firma: 1. OBJETIVOS 1 2. ALCANCE 1 3. DEFINICIONES 2 4. NORMATIVIDAD 2 4.1 Generales 2 4.2 Específicas 3 5. RESPONSABILIDADES 5 6. METODOLOGIA. 6 6.1 Suelos contaminados 6

6.2 Contaminación de redes de alcantarillado 7

6.3 Residuos Peligrosos y Tanques de almacenamiento 8

6.4 Fichas de Caracterización 8

6.5 Responsabilidad de los pasivos ambientales : 10

6.6 Seguimiento y Control. 11 7. INDICADORES 11 8. FORMATOS 11 9. CONTROL DE CAMBIOS 12 10 12 1. OBJETIVOS

Formular el conjunto de medidas tendientes a garantizar el manejo inicial en el momento de encontrar pasivos ambientales durante el desarrollo de las actividades constructivas

2. ALCANCE

El presente procedimiento aplica para la implementación de las medidas iniciales en el momento de un hallazgos de un pasivo ambiental en los predios particulares entregados por el IDU a Constructora San Diego Milenio S.A. para la adecuación de la carrera 10 (Avenida Fernando Mazuera) al sistema Transmilenio en el tramo 1 comprendido entre calle 31 sur y calle 30a sur y la calle 31 sur entre carrera 10 y carrera 5, incluye patio y portal y sus vías perimetrales, en Bogotá

El encargado de verificar y entregar los predios sin pasivos ambientales a Constructora San Diego Milenio, es el Instituto de Desarrollo Urbano I.D.U.

(2)

075a

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTORA

SA.N !:liEGO MILENIO S.A. VERSIÓN: 02 CÓDIGO: P - 01 - 17 PÁGINA: 2 de 12 3. DEFINICIONES

Pasivo Ambiental: Toda obligación de origen legal, administrativo, contractual, o judicial de incurrir en un gasto como consecuencia de un daño ambiental, social, una sanción, cumplimiento de obligación contractual o legal, incluidos permisos, licencias, concesiones, autorizaciones o cualquier otro instrumento administrativo requerido para el uso y aprovechamiento de recursos naturales renovables y protección ambiental. En una empresa, es el conjunto de daños ambientales realizados sin compensar y el conjunto de gastos compensatorios que la empresa transfiere a la colectividad a lo largo de su historia.

4. NORMATIVIDAD

4.1 Generales

v' Constitución Política de Colombia.

v' Decreto Ley No. 2811 de 1974 - Código Nacional de Recursos Naturales Renovables y de protección al medio Ambiente.

v' Resolución 1016 de 1979 del Ministerio de Trabajo y Ministerio de Salud por el cual se reglamenta la organización, funcionamiento y forma el programa de salud ocupacional que deben desarrollar los patrones o empleados en el país.

v' Ley 9 de 1979 - Código Sanitario Nacional, Por la cual se dictan Medidas Sanitarias.

v' Resolución 2413 de 1979 del Ministerio de Trabajo por el cual se establecen las necesidades de contar con un reglamento de higiene y seguridad para la industria de la construcción.

v' Ley 79 de 1986 por la cual se provee la conservación del agua y se dictan otras disposiciones.

v' Ley 99 de 1993. Por la cual se crea el Ministerio del Medio Ambiente, se reordena el Sector Público encargado de la gestión y conservación del medio ambiente y los recursos naturales renovables, se organiza el Sistema Nacional Ambiental, SINA y se dictan otras disposiciones.

v' Ley 164 de 1994 por medio de la cual se aprueba la "Convención Marco de las Naciones Unidades sobre cambio climático", hecha en Nueva York el 9 de Mayo de 1992.

v' Ley 373 de 1997 por la cual se establece el programa para el uso eficiente y ahorro del agua.

v' Ley 430 de 1998 por el cual se dictan normas prohibitivas en materia

ambiental referentes a los desechos peligrosos y se dictan otras

(3)

0

t"15~)

.(

•...

CÓDIGO: P - 01 - 17

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

3 de 12 CONSTRUCTORA

SAN OIEGO MIl.ENIO S.A. VERSIÓN: 02

./ Ley 611 de 2000 por la cual se dictan normas para el manejo sostenible de especies de Fauna Silvestre y Acuática .

./ Decreto 1220 de 2005 del Ministerio de Ambiente, Vivienda y Desarrollo Territorial, por el cual se reglamenta el Título VIII de la Ley 99 de 1993 sobre licencias ambientales .

./ Reglamento técnico del sector de agua potable y saneamiento básico ras -2000, sistema de aseo urbano, Titulo F. expedida por Ministerio de Desarrollo Económico .

./ Ley 142 de 1994 por la cual se establece el régimen de los servicios públicos domiciliarios y se dictan otras disposiciones, expedida por El congreso de Colombia.

4.2 Específicas

4.2.1 Residuos Sólidos

~ Resolución 2309 de 1986 expedida por el Ministerio de Salud que regula lo concerniente al manejo de residuos especiales.

~ Decreto 357 de 1997, Por el cual se regula el manejo, transporte y disposición final de escombros y materiales de construcción.

~ Decreto 2676 del 22 de Diciembre de 2000 por el cual se reglamenta la gestión de los residuos sólidos hospitalarios y similares.

~ Decreto 1669 de 2002 del Ministerio de Ambiente Vivienda y Desarrollo Territorial, por el cual se modifica parcialmente el Decreto 2676 de 2000. ~ Decreto 1140 del 7 de Mayo de 2003 y 1505 del 47 de Junio de 2003 del

Ministerio de Ambiente, Vivienda y Desarrollo Territorial, por medio del cual se modifica parcialmente al Decreto 1713 de 2002.

~ Decreto 1713 del 6 de Agosto de 2003 por el cual se reglamenta la Ley 142 de 1994, la Ley 632 de 2000 y la Ley 689 de 2001, en relación con la prestación del servicio publico de aseo y el Decreto Ley 2811 de 1974 Y la Ley 99 de 1993 en relación con la gestión integral de residuos sólidos.

~ Resolución 189 de 1994 del Ministerio de Ambiente, por el cual se dictan regulaciones para impedir la introducción al territorio nacional de residuos peligrosos.

~ Resolución 541 de 1994 del Ministerio del Medio Ambiente, por medio de la cual se regula el cargue, descargue, transporte, almacenamiento y disposición final de escombros y materiales, elementos, concretos y agregados sueltos, de construcción, de demolición y capa orgánica, suelo y subsuelo de excavación.

(4)

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

SAN DIEGO MILENIO S.A. VERSIÓN: 02

CÓDIGO:

P - 01 - 17

~ Decreto 2170 de 2002 Presidencia de la República, por la cual se reglamentan los pliegos de condiciones y términos de referencia para los proyectos de contratación pública.

~ Decreto 1505 de 2003 del Ministerio de Ambiente, Vivienda y Desarrollo Territorial por el cual se modifica parcialmente el Decreto 1713 de 2002, en relación con los planes de Gestión integral de Residuos sólidos y se dictan otras disposiciones.

4.2.4 Calidad del agua

~ Decreto 1681 del 4 de Agosto de 1978 por el cual se reglamenta la parte X del libro 11 del Decreto Ley 2811 de 1974 que trata de los recursos hidrobiológicos.

~ Decreto Reglamentario 1541 de 1978 por el cual se reglamenta del Decreto Ley No. 284 de 1974 en cuanto a uso, ocupación o aprovechamiento de aguas no marítimas.

~ Decreto 1594 de 1984 del Ministerio de Salud. Por el cual se reglamenta parcialmente el título I de la Ley 9 de 1979, así como el capítulo 11 de la parte

11 Libro I del Decreto 2811 de 1974 en cuanto a usos del agua y residuos líquidos.

Artículo 45 de los criterios de calidad admisibles para la destinación del recurso para preservación de flora y fauna, en aguas dulces, frías o cálidas y en aguas marinas o estuario.

Articulo 72 Y 75 de las normas de vertimientos.

~ Decreto 475 de 1998, del Ministerio de Salud, por el cual se expide normas técnicas de calidad del agua potable.

~ Decreto 1729 de 2002, por el cual se reglamenta la parte XIII del Título 2 Capítulo 111 del Decreto Ley 2811 de 1974 sobre cuencas hidrográficas, parcialmente el numeral 12 del artículo 50 de la Ley 99 de 1993 y se dictan otras disposiciones.

~ Decreto 155 de 2004, por el cual se reglamenta el artículo 43 de la Ley 99 de 1993 sobre tasas por utilización de aguas y se adoptan otras disposiciones

(5)

07'30

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTORA

SAN OIEGO MILENIO S,A. VERSIÓN: 02

CÓDIGO: P - 01 - 17

PÁGINA:

5 de 12

4.2.5 Seguridad industrial y salud ocupacional

~ Decreto 1295 de 1994 del Ministerio de Gobierno, por el cual se determina la organización del sistema general de riesgos profesionales.

~ Decreto 2800 de 2003 del Ministerio de la Protección Social, por la cual se reglamenta el literal B del Decreto 1295 de 1994 respecto a la afiliación a riesgos profesionales a través del contrato de prestación de servicios.

~ Decreto 2090 de 2003 Presidencia de la República, por el cual se definen las actividades de alto riesgo para la salud del trabajador y se modifican y señalan las condiciones, requisitos y beneficios del régimen de pensiones de los trabajadores que laboran en dicha actividad.

~ Decreto 1220 de 2005 Presidencia de la República, por el cual se reglamenta el titulo VIII de la Ley 99 de 1993 sobre licencias ambientales.

~ Resolución 1016 de 1989 Los Ministerios de Trabajo, Seguridad Social y de Salud, establecen la reglamentación de la organización, funcionamiento y forma de los programas de los programas de salud ocupacional que deben desarrollar los patronos o empleados del país.

~ Resolución 6389 de 1991 del Ministerio de Trabajo y Seguridad Social, por el cual se establecen los procedimientos en materia de Salud Ocupacional y exámenes de ingreso al puesto de trabajo.

~ Resolución 1075 de 1992 del Ministerio de Trabajo y Seguridad Social, por la cual se establecen las medidas tendientes a que el trabajo se realice dentro de condiciones apropiadas para la conservación de la salud y el bienestar de los trabajadores, de igual manera incluye los estamentos para el control de la farmacodependencia, alcoholismo y tabaquismo.

5. RESPONSABILIDADES

IDU: Entregar los predios para la ejecución de las actividades libres de pasivos ambientales, mediante acta firmada por funcionarios dell.D.U.

Propietarios: Asumir los costos necesarios para demostrar que los pasivos ambientales están subsanados, de conformidad con los acuerdos contractuales al momento de la entrega del predio con eII.D.U ..

Director Social S&SOMA y Residente de obra:

Verificarán la implementación del presente procedimiento y suministrarán los recursos logísticos y humanos para la implementación del presente procedimiento.

(6)

074~~

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

SAN!HEGO MILENIO S.A. VERSIÓN: 02

CÓDIGO: P - 01 - 17

Revisión documental de las actas de entrega de predios realizada por el I.D.U. a Constructora San Diego Milenio.

Residentes Ambientales:

Se encargarán de coordinar las acciones necesarias para atender los eventos en los que se presenten hallazgos de pasivos ambientales durante el desarrollo de las obras objeto del contrato

Inspectores S&SOMA:

Se encargarán de ejecutar las acciones necesarias para atender los eventos en los que se presenten hallazgos de pasivos ambientales durante el desarrollo de las obras objeto del contrato

6. METODOLOGIA

Durante el desarrollo de las actividades constructivas para el cumplimiento del objeto del contrato IDU 134 de 2007, se pueden encontrar pasivos ambientales en los predios entregados por el I.D.U. a Constructora San Diego Milenio S.A., los cuales no se evidenciaron durante el acto administrativo de entrega por parte de los propietarios a La Entidad.

La actividad constructiva durante la cual se pueden encontrar o evidenciar pasivos ambientales es la de excavación, la misma se desarrollará durante la conformación de las estructuras en la zona del portal, para la conformación de las vías y durante la instalación de redes de servicios públicos (alcantarillado pluvial y sanitario, acueducto, redes telefónicas y eléctricas).

Las medidas a adelantar en el momento de encontrar un pasivo son las siguientes: 6.1 Suelos contaminados

1. Detener el desarrollo de la actividad, hasta que las condiciones de trabajo sean seguras

2. Acordonar la zona, atendiendo el procedimiento P-01-14 procedimiento de señalización

y

demarcación de áreas internas.

3. Notificar a la interventoría, (por medio de un correo electrónico o una llamada a la Especialista Ambiental) del hallazgo (pasivo encontrado)

(7)

0743

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

SAN DIEGO MILENIO S.A. VERSIÓN:

02

CÓDIGO:

P - 01 - 17

4. Diligenciamiento de la Ficha de Caracterización.

5. En el momento del hallazgo y según las características del mismo se realizaran actividades preliminares o monitoreos que serán planteadas al momento de identificarse. Los muestreos deben ser realizados por una firma acreditada

y

certificada, que garantice los resultados

y

que se encuentre inscrita ante la autoridad ambiental competente.

6. Elaboración de informe de resultados con los datos obtenidos en el análisis del suelo, por parte de la firma contratada.

7. Determinación de medidas y actividades para disposición final del pasivo (esto depende del resultado obtenido de la muestra, en el caso de presentarse se actualizará el procedimiento especificando las medidas y acciones tomadas).

6.2 Contaminación de redes de alcantarillado

1. Detener el desarrollo de la actividad, hasta que las condiciones de trabajo sean seguras.

2. Acordonar la zona, atendiendo el procedimiento P-01-14 procedimiento de señalización y demarcación de áreas internas.

4. Diligencia la Ficha de Caracterización. 5. Inspección visual de las estructuras.

6. En el momento del hallazgo y según las características del mismo se realizaran actividades preliminares o monitoreos que serán planteadas al momento de identificarse.

Los muestreos deben ser realizados por una firma acreditada y certificada, que garantice los resultados y que se encuentre inscrita ante la autoridad ambiental competente.

7. Si existe adicionalmente contaminación de suelos se deben seguir los lineamientos expresados en el numeral 6.1

8. Elaboración de informe con los datos obtenidos en el análisis, por parte de la firma contratada.

9. Determinación de medidas y actividades para disposición final del pasivo (esto depende del resultado obtenido de la muestra, en el caso de presentarse se actualizará el procedimiento especificando las medidas y acciones tomadas).

(8)

CÓDIGO: P - 01 - 17

PROCEDIMIENTO

PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

SAN OIEGO MILENIO S.A. VERSIÓN: 02

6.3Residuos Peligrosos y Tanques de almacenamiento

1. Detener el desarrollo de la actividad, hasta que las condiciones de trabajo sean seguras

2. Acordonar la zona, atendiendo el procedimiento P-01-14 procedimiento de señalización y demarcación de áreas internas

4. Diligencia la Ficha de Caracterización, si se tiene información del contenido de las canecas o tanques

5. Se sugiere al IDU o a quien corresponda, comunicarse con INGEOMINAS o SISPROQUIM para obtener asesoría en cuanto al manejo de los productos hallados.

6.4 Fichas de Caracterización

Para realizar la identificación de los pasivos ambientales que puedan hallarse en la zona de influencia directa del Proyecto, se ha realizado el diseño de fichas de trabajo de campo, con el fin de agilizar el proceso de recopilación de los detalles de cada pasivo ambiental (ver anexo).

La ficha incluye la matriz de evaluación del pasivo ambiental, el esquema de solución planteada con su respectivo presupuesto, y la fotografía del lugar donde se ha identificado el pasivo ambiental.

A continuación se describen cada uno de los campos de la ficha y la información que contiene:

Localización.- La ficha cuenta con un campo de localización donde se especifica el tramo correspondiente, es decir se realiza el levantamiento, del pasivo identificado y la referencia con respecto a la ubicación en el momento del hallazgo.

Breve descripción ambiental.- Es un informe breve de las características más resaltantes del entorno ecológico donde se ubica el pasivo identificado.

Descripción del pasivo ambiental.- Descripción de los efectos que genera el pasivo ambiental identificado.

(9)

Ot":'4·("

.

i .~)

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTOIU\,

SAN DIEGO MilENIO S.A. VERSIÓN: 02

CÓDIGO:

P - 01 - 17

PÁGINA:

9 de 12 Tipos de pasivos ambientales.- Estos pueden ser: suelo contaminado, residuos peligrosos, etc. deslizamientos y derrumbes, contaminación de aguas, accesos a predios interrumpidos, erosión, daños ecológicos y paisajístico, daños a las fuentes de agua, botaderos laterales indiscriminados, áreas degradadas, entre otros, sin embargo, es de aclarar que la autoridad ambiental competente debe conocer cuales son los impactos generados por esta industria.

Matriz de importancia o de evaluación del pasivo ambiental.- El método permite la evaluación sistémica del pasivo ambiental identificado, mediante el análisis de las

variables como: intensidad, extensión, momento, persistencia, reversibilidad,

sinergia, acumulación, efecto, periodicidad y recuperabilidad; las cuales definirán el tipo de importancia que presentará el pasivo, pudiendo definirse en crítico, severo, moderado y compatible, a fin de plantear su respectiva solución.

• Intensidad: Se refiere al grado de destrucción, pudiendo ser baja, media o alta.

• Extensión: Se considera local cuando produce un efecto localizado, regional cuando tiene una incidencia apreciable en el medio y extraregional cuando se detecta en una gran parte del medio considerado.

• Momento: Se considera de mediano y largo plazo cuando su efecto se manifiesta al cabo de cierto tiempo desde el inicio de la actividad que lo provoca, e inmediato cuando el tiempo entre el inicio de la acción y el de manifestación del efecto es nulo.

• Persistencia: Dependiendo de la duración del efecto del pasivo en el medio ambiente se clasifica en fugaz, temporal o permanente.

• Reversibilidad: Cuando la alteración puede ser asimilada por el entorno de forma medible, será considerada de corto o mediano plazo. Por otro lado, será irreversible cuando su efecto supone la irnposibüidad de retornar, por medios naturales, a la situación anterior a la acción que lo produce.

• Sinergia: Cuando el efecto conjunto de la presencia simultánea de varios agentes o acciones supone una incidencia ambiental mayor que el efecto suma de la incidencia individual de cada pasivo ambiental.

• Acumulación: Dependiendo de la prolongación del efecto en el tiempo, podrá ser simple o acumulativo.

(10)

0745

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTORA

CÓDIGO: P - 01 - 17

PÁGINA:

10 de 12 • Efecto: Se considera directo o indirecto dependiendo de la incidencia

inmediata en los factores ambientales.

• Periodicidad: Será continuo cuando su efecto se manifiesta a través de alteraciones regulares en su permanencia, discontinuo cuando su efecto se manifiesta a través de alteraciones irregulares en su permanencia y periódico cuando su efecto se manifiesta con un modo de acción intermitente.

• Recuperabilidad: Dependiendo de su capacidad de recuperación podrá clasificarse como recuperable, mitigable o irrecuperable.

• Categoría ambiental: El pasivo ambiental podrá clasificarse en las siguientes categorías ambientales: Ecología, Contaminación Ambiental, Aspectos Estéticos, y Aspectos de Interés Humano.

• Croquis de solución: Se indica de manera grafica, las alternativas de solución o manejo del problema identificado, para cada uno de los pasivos ambientales.

• Medidas de mitigación y/o correctivas: Se plantea la medida de mitigación en forma general, como solución al impacto ocasionado por el pasivo existente.

• Presupuesto de la solución planteada: Un cuadro resumen que contemple la descripción de las soluciones planteadas con sus respectivas unidades, metrados, precio unitario, precio parcial y costo total directo.

• Ejecutor del pasivo ambiental: Sector donde se indica el nombre del responsable del pasivo ambiental, ya sea una entidad pública o privada. 6.5 Responsabilidad de los pasivos ambientales

La responsabilidad para la reparación del daño o las acciones de remediación de un sitio contaminado es de quienes resulten responsables de la contaminación de un sitio, así como de daños a la salud como consecuencia de ésta (propietario del inmueble o arrendador).

(11)

0"4.

I 1'.

PROCEDIMIENTO

PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

CONSTRUCTORA

CÓDIGO:

P - 01 - 17

PÁGINA:

11 de 12 • Las personas responsables de actividades relacionadas con la generación y

manejo de materiales y residuos peligrosos que hayan ocasionado la contaminación de sitios con éstos.

• Los propietarios de predios de dominio privado y los titulares de áreas

concesionadas, cuyos suelos se encuentren contaminados, serán

responsables solidarios de llevar a cabo las acciones de remediación que resulten necesarias, sin perjuicio del derecho a repetir en contra del causante de la contaminación, para el contrato IDU 134 de 2.007.

• Para los sitios contaminados (Pasivos Ambientales) con responsable(s) se aplica el principio de "el que contamina paga" en seguimiento de las disposiciones legales. En estos casos los responsables de la contaminación realizan los estudios necesarios para caracterizar la contaminación, evaluar los riesgos ambientales (en su caso) y determinar las acciones de remediación necesarias para reestablecer el equilibrio ecológico y garantizar la protección de la salud humana y los recursos naturales.

• Los procedimientos administrativos de evaluación de las propuestas de remediación y su verificación corresponden a la Autoridad ambiental.

6.6 Seguimiento y Control.

Durante el desarrollo de las actividades, el seguimiento es responsabilidad de los residentes y los inspectores de todas las áreas, para verificación de condiciones seguras en el caso de realizar el hallazgo de un pasivo ambiental.

7. INDICADORES

• Pasivos ambientales encontrados durante el desarrollo de la obra/ Pasivos ambientales notificados a la interventoría y al I.D.U.

=

1

• Capacitación del procedimiento para el manejo preliminar de pasivos ambientales / Personal capacitado = 1

8. FORMATOS

F-01-04 FICHA DE IDENTIFICACION

AMBIENTALES

PASIVOS DE

(12)

CÓDIGO:

P - 01 - 17

PROCEDIMIENTO PARA EL MANEJO SEGURO

DE PASIVOS AMBIENTALES

PÁGINA:

12 de 12

CONSTRUCTORA

SAN DIEGO lllifLENIO S.A. VERSIÓN:

02

9. CONTROL DE CAMBIOS

Primera edición

VERSION: FECHA: DESCRIPCION:

01 16/09/08 PRIMERA EDICION

SEGUNDA EDICION, se realiza aclaración en Item 6.1 y 6.2 02 02/02/09 Pág. 7 sobre la realización de monitoreos que serán

(13)

000 'i

42.

PROCEDIMIENTO PARA EL MANEJO SEGURO DE

PASIVOS AMBIENTALES

CONSTRUCTORA VERSIÓN:

I

CÓDIGO:

I

PÁGINA: SAN DIEGO MIL.ENIO S.A.

01 F - 01 - 04 01 de 02

OBJETO:

ADECUACiÓN DE LA CARRERA 10 (AVENIDA FERNANDO MAZUERA) AL SISTEMA TRANSMILENIO EN EL TRAMO 1 COMPRENDIDO ENTRE CALLE 31 SUR Y CALLE 30A SUR Y LA CALLE 31 SUR ENTRE CARRERA 10 Y CARRERA 5, INCLUYE PATIO Y PORTAL Y SUS VíAS PERIMETRALES, EN BOGOTÁ D.C.

-1. LOCALIZACiÓN

2. BREVE DESCRIPCION AMBIENTAL

3. DESCRIPCION DEL PASIVO AMBIENTAL

4. CAUSAIORIGEN

5. TIPOS DE PASIVOS AMBIENTALES

Suelo Contaminado Residuos Peliorosos Deslizamiento y derrumbes Contaminacionde aauas Accesos a predios interrumpidos Erosión

Dañosecolóclcos ypaisaJístico Daños a las fuentes de aoua Botaderos laterales indiscriminados IAreas degradadas Otros:

CUALES

6. MATRIZ DE IMPORTANCIA

-INTENSIDAD EXTENSION MOMENTO PERSISTENCIA REVERSIBILIDAD IMPORTANCIA Bala Local tarco plazo Fuoaz Corto Plazo

Media Reoional Mediano plazo Temporal Mediano plazo Alta Extrareoional Inmediato Permanente Irreversible SINERGIA ACUMULACION EFECTO PERIODICIDAD RECUPERABILIDAD Sin sinergismo Simple Indirecto Discontinuo Recuperable Sinéroico Acumulativo Directo Periódico Mitigable Muy slnérqlco Continuo Irrecuperable

7. CATEGORIA AMBIENTAL I

ECOlogía I IAspectos Estéticos I

Contaminación Ambiental IAsDectos de Interés Humano I 8. CROQUIS DE SOLUCION

(14)

PROCEDIMIENTO PARA EL MANEJO SEGURO DE PASIVOS AMBIENTALES

CONSTRUCTORA VERSIÓN:

I

CÓDIGO:

I

PÁGINA: SAN DIEGO MIt.E.HIO $..A.

01 F - 01 - 04 02 de 02

DESPUES

9. MEDIDAS DE MITIGACION YIOCORRECTIVAS

10. ANALlSISDE LABORATORIO SUGERIDOS

11. EJECUTOR DEL PASIVO AMBIENTAL \

(15)

.

~'..•..

000'740

PROCEDIMIENTO PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION DE POZOS Y CAJAS DE INSPECCIÓN

CONST·RUCTORA

SAN DIEGO MILENIO S.A. CÓDIGO:

P - 01 - 18 PÁGINA: 1 de 6 VERSIÓN: 02 Manuel Raigozo R. Copia NO, 1

Nombre:

Arturo Peña Osorio

Eliana Melqareio e Cristiam Patarroyo L. Cargo: Firma: TABLA DE CONTENIDO 1. OBJETIVOS 1 2. ALCANCE 1 3. DEFINICIONES 2 4. NORMATIVIDAD 2 5. RESPONSABILIDADES 3 6. METODOLOGIA 3 6.1 Condicionesgenerales 3 6:2 Limpiezade Sumideros 4

6.3 Pozosycajas de inspección 5

7. INDICADORES 5

8. FORMATOSY REGISTROS 6

9. CONTROL DE CAMBIOS 6

1. OBJETIVOS

Instaurar el procedimiento para la limpieza de sumideros presentes en la zona de influencia directa del proyecto, con el fin de controlar y/o minimizar los impactos ambientales negativos que se puedan generar como:

Aportes de sedimentos a las redes drenajes .

• -, Colmataciones en las estructuras hidráulicas de drenajes de aguas lluvias.

y

cumplir con la normatividad ambiental legal vigente, aplicable.

2. ALCANCE

El presente procedimiento aplica todas las actividades de limpieza de sumideros durante la adecuación de la carrera 10 (Avenida Fernando Mazuera) al sistema Transmilenio en el tramo 1 comprendido entre calle 31 sur y calle 30a sur y la calle 31 sur entre carrera 10 Y carrera 5, incluye patio y portal y sus vías perimetrales, en Bogotá D.C.

(16)

CONSTRUCTORA

CÓDIGO:

P - 01 - 18

PÁGINA:

2 de 6

PROCEDIMIENTO PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION DE POZOS Y CAJAS DE INSPECCIÓN

3.

DEFINICIONES

• SUMIDERO: Estructura de captación de aguas de escorrentía superficial, puede ser transversal, lateral, vertical o mixto (combinaciones entre ellos)

• POLlSOMBRA: Polímero plástico en forma de malla fina que se usa para proteger

(cubrir) el sumidero.

• PLAFON: Estructura (en madera) que evita el aporte de sedimentos a las redes.

4.

NORMATIVIDAD

• Código de Recursos Naturales (decreto 2811 de 1974), Artículos 77 a 163

• Ley 9 de 1979 (Código Sanitario Nacional)

• Decreto 2104 de 1983, Residuos sólidos. Prohibición de disponer residuos en

cuerpos de agua, control de lixiviados para evitar contaminación de aguas

superficiales o subterráneas.

• Ley Decreto 1594 de 1984: Con esta norma el gobierno nacional pone de

presente la urgente necesidad de racionalizar el uso del agua para consumo humano y de controlar su contaminación a través del permiso de vertimientos. Establece los criterios de calidad del agua para consumo humano, uso agrícola e industrial entre otros. También, las normas para el vertimiento en cuerpos de agua y en el alcantarillado público y reglamenta los sistemas de tratamiento. Prohíbe todo tipo de contaminación del cuerpo de agua con lodo, sedimento, aceites etc.

• Resolución 2309 del 24 de febrero de 1986 (MinSalud): Por la cual se dictan

normas para el cumplimiento del contenido del título 111 de la parte 4 del libro 1

del Decreto Ley No. 2811 de 1974 y de los títulos 1, 111 Y XI de la Ley 9 de 1979,

en cuanto a residuos especiales.

• Resolución 1074 de 1997 (DAMA): Por la cual se establecen los estándares

ambientales en materia de vertimientos.

• Resolución No. 339 de 1999 (DAMA): Por la cual se implementan las Unidades

(17)

0007.88

PROCEDIMIENTO

PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION

DE POZOS Y CAJAS DE INSPECCIÓN

CONSTRUCTORA

SAN DIEGO MILENIO S.A. VERSIÓN:

02 CÓDIGO: P - 01 - 18 PÁGINA: 3 de 6 5. RESPONSABILIDADES

Director Social S&SOMA y Residente de obra:

Verificará la implementación del presente procedimiento y suministrará los recursos logísticos para la implementación del presente procedimiento.

Residentes Ambientales

y

lo inspectores S&SOMA:

Se encargarán de implementar, verificar y realizar seguimiento al presente procedimiento, capacitando al personal de la brigada (BAL), coordinando las actividades y estableciendo recomendaciones para el desarrollo de la labor.

6. METODOLOGIA 6.1 Condiciones generales

• Se prohíbe el vertimiento de combustibles, grasas y aceites a las calles, calzadas y cunetas

• Se prohíbe todo vertimiento de residuos líquidos, proveniente de las actividades objeto del contrato a las calles, calzadas, y cunetas.

• Proteger los sumideros, pozos de inspección ó tramo de alcantarillado de posibles obstrucciones o taponamientos ocasionados por el desarrollo de las obras objeto del contrato.

Previo a efectuar la limpieza de los sumideros presentes en el área de influencia directa del proyecto se debe realizar inicialmente el diagnostico del estado de los mismos, para el contrato dicho documento se denomina P-01-16.

La responsabilidad de la limpieza de las estructuras de captación de aguas de escorrentía superficial en la ciudad de Bogotá, es la Empresa de Acueducto y Alcantarillado de Bogotá, a quienes se les notificará, con base en el diagnostico, los sumideros que se encontraban colmatados para que programen la limpieza de los descoles a las redes de alcantarillado. Se enviara a la EAAB previamente el informe de ubicación de los sumideros colmatados.

(18)

"137

,..;'JJJ

PROCEDIMIENTO PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION DE POZOS Y CAJAS DE INSPECCIÓN

CÓDIGO: P - 01 - 18 PÁGINA: 4de 6 VERSIÓN: 01 CONSTRUCTORA SAN DIEGO MILENIO S.A.

6.2 Limpieza de Sumideros

Inicialmente se hará la revisión del diagnóstico, con el cual se determina el estado actual de los sumideros y la cantidad exacta de estructuras de captación de aguas de escorrentía superficial presentes en el área de influencia directa del proyecto; las limpiezas y protecciones se empezaran alternativamente con la etapa constructiva, con lo cual la brigada atenderá la programación inicial de limpieza y protección, realizando la actividad según el orden establecido en el diagnóstico.

Mensualmente se realizará la limpieza de las estructuras de captación de aguas de escorrentía superficial (sumideros) durante la etapa de construcción.

El proceso a desarrollar con los sumideros es el siguiente:

1. Se realiza limpieza superficial del sumidero y del área contigua al mismo. 2. Se retira la rejilla, utilizando la barra y la pica como palancas, facilitando el levantamiento y disminuyendo la fuerza ejercida para desarrollar la labor.

3. Se realiza la limpieza de los sumideros con la brigada de aseo y limpieza (P-01-04 Manual de funciones de la Brigada de Aseo y Limpieza "BAL"), utilizando barra, pala, carretilla, escoba y bolsas plásticas

4. Se retiran los lodos y la basura del sumidero

5. Se recoge la basura en bolsas plásticas negras (P-01-05 Programa de

reciclaje), para su disposición final

6. El lodo generado se recoge en bolsas amarillas, para recolección por

parte de la empresa de aseo LIME 7. Se protege la rejilla con la polisombra

8. Se tapa el sumidero

9. Verificación de las condiciones de limpieza y protección (por parte de los Residentes Ambientales y/o Inspectores S&SOMA)

10. Una vez terminadas las obras de adecuación se retirarán los plafones para dejar las estructuras con sus correspondientes acabados

Una vez realizado este proceso y con apoyo del diligenciamiento del formato 14 -Sumideros presentes en el frente de obra, se realizan inspecciones visuales (por parte de los Residentes Ambientales y los Inspectores S&SOMA) del estado de los sumideros con su correspondiente registro fotográfico, en los casos en los que se evidencien: aporte de sedimentos, basuras o daños en la polisombra se procederá a realizar la notificación a los residentes ambientales para coordinar el mantenimiento del sumidero, por fuera de su programación habitual.

(19)

,.,

O '"'

_ULJ,'"1

t"13

_I

6.·

_.

PROCEDIMIENTO PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION DE POZOS Y CAJAS DE INSPECCIÓN

PÁGINA:

5 de 6

CONSTRUCTORA

SANDIEGO MI1.ENIO S.A. CÓDIGO:

P - 01 - 18 VERSIÓN:

01

6.3 Pozos y cajas de inspección

Para la protección de estructuras de conexión de redes se desarrollaran las siguientes actividades:

1. Coordinación con el área técnica de las actividades constructivas para

identificar necesidades

2. Los residentes Ambientales y los Inspectores S&SOMAS durante los

recorridos realizan inspección visual, identificando las necesidades en obra y soportando la actividad con el registro fotográfico

3. Informar a los Residentes Ambientales de las necesidades y coordinar con el personal de la Brigada "BAL" el armado de los plafones

4. Se construye el plafón, según la estructura a proteger, utilizando tabla burra, repisas y puntillas, de tal forma que se garantice la estabilidad del plafón y su resistencia.

5. Instalación del plafón en la estructura de conexión.

6. Verificación de las condiciones de los plafones (por parte de los Residentes Ambientales y/o Inspectores S&SOMA)

7. Inspección del estado de los plafones por parte de los Inspectores S&SOMA

7.

INDICADORES

IPsm

=

No.SP xl 00

No.TSEF

Donde:

Psm: Indicador de Protección a sumideros

No.SP: Número de sumideros protegidos en el frente de obra

No.TSEF: Número total de sumideros presentes en el frente de obra

IPp e

=

No.PC x 100

(20)

l

0007.85

PROCEDIMIENTO PARA LIMPIEZA DE SUMIDEROS

Y PROTECCION DE POZOS Y CAJAS DE INSPECCIÓN

CÓDIGO:

P - 01 - 18

CONSTRUCTORA

SAN mEGO MII..EI'!IO S.A. PÁGINA:

6de 6

VERSIÓN: 02

Donde:

IPpc: Indicador de Protección a pozos y cajas de inspección

No. TPpc: Número de pozos

y

cajas de inspección protegidos en el frente de

obra

No.TPC: Número total de pozos y cajas de inspección intervenidos en el frente de obra

• Capacitación del procedimiento para limpieza de sumideros y proteccion de

pozos

y

cajas de inspección I Personal que ejecuta el procedimiento capacitado

=

1

8. FORMATOS Y REGISTROS

FORMATO 14. SUMIDEROS PRESENTES EN EL FRENTE DE OBRA

FORMATO 24. REGISTRO DE INDUCCION, CAPACITACION y

ENTRENAMIENTO

9. CONTROL DE CAMBIOS Primera edición

VERSION: FECHA: DESCRIPCION:

01 16/09/08 PRIMERA EDICION

SEGUNDA EDICION, se realiza aclaración en Pág. 6 sobre el 02 02/02/09 envío del informe de la ubicación de los sumideros

(21)

00

073 '

4

Hola 1 de 1 TÉCNICA

11

AlCAlDIA MAYOR BOOOTA D.C. SUBDIRECCION GENERAL DIRECCiÓN TÉCNICA OFICINA ASESORA SUBDIRECCiÓN TÉCNICA

Fecha DE CONSTRUCCIONES

08 DE GESTION AMBIENTAL

DE EJECUCiÓN DE OBRAS 1"5tltuto

DESARROLLO URBANO

DO MM AA

CONTRATO No. IDU 134-07

FORMATO No. 14 - Sumideros presentes en el frente de obra

CONTRATO DE OBRA: ~ID~U~13~4~D~E~2~O~07~ _

OBJETO DEL CONTRATO

Adecuación de la carrera 10 (Avenida Fernando Mazuera) al sistema Transmilenio en el tramo 1 comprendido entre calle 31 sur y calle 30a sur y la calle 31 sur entre carrera 10 Y carrera 5, incluyepatio y portal y sus vías perimetrales, en Bogotá D.C.

CONSTRUCTORA SAN DIEGO MILENIO S.A. CONTRATISTA

PERIODO EVALUADO

....••• 1eracopi¡l:inteMtntor

2 3 4 5 (Firma) (Nombre) Intreventor

Original:Of.Asesora deGestión Ambiental 2da oopia:contratista

(22)

Hoja 1 de 1 SUBDIRECCION GENERAL TECNICA

•

Fecha DIRECCiÓN TÉCNICA DE COSNTRUCCIONES

1 108 OFICINA ASESORA GESTION AMBIENTAL _AlCALDIA _MAYOR

SUBDIRECCiÓN TÉCNICA DE EJECUCION DE PROYECTOS 80G0IAD.<.

00 MM AA ••••• rttut.o

OI!:$AAROLLO UR_ "'10

CONTRATO No. IDU 134-07

OBJETO DEL CONTRATO

OBRA PUBLICA POR EL SISTEMA DE PRECIO GLOBAL CON AJUSTES, PARA LAS OBRAS DE CONSTRUCCION Y TODAS LAS ACTIVIDADES NECESARIAS PARA LA ADECUACION AL SISTEMA TRANSMILENIO, DEL GRUPO 1 EN BOGOTA D.C.

FORMATO NO.24 - REGISTRO DE INDUCCiÓN, CAPACITACiÓN Y ENTRENAMIENTO LUGARYFECHA

NOMBREDEL PROFESIONAL

EMPRESA:

TEMAESPECIFICO:

HORADE INICIO: HORA DETERMINACiÓN:

TIPO

INDUCCiÓN

D

CAPACITACiÓN

O

CHARLAINFORMATIVA

D

ENTRENAMIENTO

O

OTRO

O

NOMBRE IDENTIFICACiÓN DIRECCION BARRIOIlOCALlOAO CARGO TELEFONO COMPAÑíA E-MAIL FIRMA

"--1 (rtl'ma)

(Nombre) ARTURO PEÑA OSORIO <-,

Contratista Interventoria

~:Of."--.Ge$tióoI""""'1II

1 ••• 00pi;¡I -"'*

"--,,",c:opia:conr~

lloopa:

(23)

000732

PROCEDIMIENTO PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

PÁGINA:

1 de 8

CONSTRUCTORA

SAN DIEGO MI1.ENIO S.A. VERSIÓN:

01 CÓDIGO: P - 01 - 19 Manuel Raigozo R. Copia N°, 1

Nombre:

Arturo Peña Osorio Cristiam Patarroyo L.

Cargo: Firma: . TABLA DE CONTENIDO 1. OBJETIVOS 1 2. ALCANCE 1 3. DEFINICIONES 2 4. NORMATIVIDAD 2 5. RESPONSABILIDADES 3 6. METODOLOGIA. 3 6.1 Condiciones Generales .. 3

6.2 Manejo de aguas residuales industriales: 4

6.3 Lavado de llantas 7

7. INDICADOR 8

8. FORMATOS Y REGISTROS 8

9. CONTROL DE CAMBIOS 8

1. OBJETIVOS

Instaurar el procedimiento para el manejo de campamento? y centros de acopio de materiales de construcción, con el fin de controlar y/o minimizar los impactos ambientales negativos que se puedan generar (emisión de material particulado, aporte de sedimentos a las redes de drenaje y provisionales de obra).

2.

ALCANCE

El presente procedimiento aplica para las actividades de manejo de campamentos durante el desarrollo de las obras de construcción y todas las actividades necesarias durante la adecuación de la carrera 10 (Avenida Fernando Mazuera) al sistema Transmilenio en el tramo 1 comprendido entre calle 31 sur y calle 30a sur y la calle 31 sur entre carrera 10 Y carrera 5, incluye patio y portal y sus vías perimetrales, en Bogotá D.C.

(24)

ODJ!731

PROCEDIMIENTO PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

PÁGINA:

2 de 8 CONSTRUCTORA

SAN OIEGO MILENIO S.A. VERSIÓN:

01

CÓDIGO: P - 01 - 19

3. DEFINICIONES

• ACOMETIDA: es la parte de la instalación de enlace que une la red de distribución de la empresa con el inmueble (usuario del servicio)

• ACOPIO: Lugar para el almacenamiento temporal de materiales o escombros.

• CAMPAMENTO: Es una construcción provisional para oficinas, almacenamiento de materiales, herramientas y equipo, que reúne adecuados requisitos de higiene, comodidad y ventilación, protegiendo tanto a trabajadores como a materiales que

puedan sufrir afectaciones en seguridad, o deterioro por su exposición a la

intemperie.

• MATERIALES: Cada una de las materias que se necesitan para una obra, o el

conjunto de ellas.

• PLASTICO: Polietileno de colores, usualmente se utiliza de color negro, para el

cubrimiento de los materiales.

4. NORMATIVIDAD

• Decreto 1594 de 1984 (Ministerio de Agricultura): Por el cual se reglamenta

parcialmente el título I de la ley 9 de 1979, así como el capítulo II del título VI -parte 111- libro 11 y el título III de la parte 111 -libro 1- del Decreto - Ley 2811 de 1974 en cuanto a usos del agua y residuos líquidos. Este decreto regula los vertimientos producidos en los campamentos que se utilizan durante la ejecución de las obras adelantadas por el Instituto de Desarrollo Urbano.

• Resolución 339 de 1999. (DAMA): Esta resolución determina las unidades de

contaminación del recurso hídrico por la generación de vertimientos durante la ejecución de los proyectos de infraestructura.

• Resolución 541 de 1994 (Minambiente): A través de esta Resolución se regula el

almacenamiento tanto de materiales de construcción como de escombros en los campamentos levantados para la ejecución de las obras responsabilidad delIDU.

• Decreto 357 de 1997 (Alcaldía Mayor de Boqota): Por el cual se regula el manejo,

transporte y disposición final de escombros y materiales de construcción.

• Resolución 1074 de 1997 (DAMA): Mediante esta norma de ámbito Distrital se

establece la obligación de registrar la generación de vertimientos y los estándares para ser vertidos a los alcantarillados.

(25)

PROCEDIMIENTO

PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

CONSTRUCTORA

SAN DIEGO MILENIO S.A. PÁGINA:

3 de 8 VERSIÓN: 01 CÓDIGO: P - 01 - 19 5. RESPONSABILIDADES

Director Social S&SOMA y Residente Técnico:

Verificará la implementación del presente procedimiento

y

suministrará los recursos logísticos para la implementación del presente procedimiento.

Residentes Ambientales y

lo

inspectores S&SOMA y Técnicos:

Se encargarán de implementar, verificar y realizar seguimiento al presente procedimiento.

6. METODOLOGIA

6.1 Condiciones Generales

• El campamento no se instalará en espacio público, salvo los casos estrictamente necesarios, para lo cual se presentará el respectivo permiso de Planeación Distrital. En lo posible utilizará la infraestructura existente en el área del proyecto.

• Se tramitarán las provisionales de obra (acometidas) ante las empresas de servicios públicos correspondientes, los soportes de pago (copias de los recibos públicos) se entregarán en los informes mensuales correspondientes.

• Se contará con baños con ducha con agua fría o caliente, especialmente para los trabajadores ocupados en operaciones calurosas, sucias o polvorientas,

y

cuando estén expuestos a sustancias tóxicas, infecciosas o irritantes de la piel. • Todos los puntos del campamento, pasadizos, bodegas y servicios sanitarios se

mantendrán en buenas condiciones de higiene y limpieza. Se atenderá lo consignado en el procedimiento P-01-05 Programa de reciclaje de residuos sólidos.

• Se dispondrá de recipientes adecuados y debidamente identificados para la recolección por separado de residuos domésticos, industriales y especiales, y materiales reciclables.

• Se dispondrá de personal, que se encargarán de la recolección, preclasificación, empaque y envío de los residuos sólidos generados. Dependiendo del volumen generado. Teniendo en cuenta los volúmenes de generación se realizará la programación para el manejo y disposición de los mismos, la cual se informará a la interventoría.

• Se contará con un contenedor para acopio temporal de residuos sólidos no orgánicos ni reciclables que vayan a ser entregados a la empresa de aseo del sector.

(26)

PROCEDIMIENTO

PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

CÓDIGO:

P - 01 - 19

PÁGINA:

4 de 8

CONSTRUCTORA

SAN DIEGO MILENIO S.A. VERSIÓN:

01

• Se coordinará con ·Ias empresas de reciclaje y reutilización, la frecuencia o metodología de recolección de los residuos que estén dentro de esta clasificación.

• Se contará con sitios específicos para el almacenamiento temporal de los residuos sólidos orgánicos, inorgánicos y especiales, dependiendo de sus características y tiempos propuestos para recolección e identificar las diferentes medidas de seguridad necesarias, su accesibilidad y condiciones técnicas de

almacenamiento. ~

• Una vez finalizadas las obras y teniendo en cuenta que las áreas a utilizar son parte integral del proyecto, las mismas se acondicionarán para su entrega a la interventoría y aII.D.U.

• Están prohibidas las quemas a cielo abierto en los lugares donde se adelantan las obras.

• Se prohíbe el lavado de vehículos y maquinaria en el campamento y sobre el área de la obra. Esta actividad debe realizarse en centros autorizados para tal fin.

6.2 Manejo de aguas residuales industriales:

• En las instalaciones destinadas para el parqueo de maquinaria y equipo en el campamento, deberán separarse las aguas lluvias de las de flujo interno por medio de una serie de canales perimetrales que pueden ser conducidos directamente al desagüe. Internamente se construirán canales longitudinales que desagüen en un interceptor que conduzcan los líquidos a trampas de grasas.

• Cuando se requiera realizar cortes a ladrillos, tabletas, adoquines, etc., se tendrán en cuenta las medidas dadas en el procedimiento P-01-08 Procedimiento de corte y pulido de materiales

• Se prohíbe le vertimiento de combustibles, grasas y aceites tanto al canal como a los suelos debido a la afectación que se puede generar a las aguas subterráneas. El campamento principal se instalará en el predio de Tubos Moore.

• El ingreso de las volquetas a los sitios de acopio para descargar los materiales se debe realizar por las rutas adecuadas para tal fin, respetando la señalización interna de obra y las indicaciones dadas por el almacenista para el punto de descargue del mismo.

• Al finalizar la jornada verificar el cubrimiento y manejo adecuado de los materiales. (Orden y limpieza del frente de trabajo)

• Limpieza de los sectores utilizados como zonas de acopio.

• Se contará con canales perimetrales con sus respectivas estructuras para el control de sedimentos.

(27)

PROCEDIMIENTO

PARA MANEJO DE

I

CAMPAMENTOS Y CENTROS DE ACOPIO.

PÁGINA:

SAN DIEGOMI1.ENIOS.A. CÓDIGO:

P - 01 - 19 VERSIÓN:

01

• Se deben adecuar zonas debidamente diferenciadas para el almacenamiento de los diferentes tipos de materiales, con el uso de los contenedores temporales,

para el caso de los usados en los frentes de trabajo y los incluidos en el predio de Tubos Moore (ver figura No. 1, 2, 3, 4 Y 5), que permiten el manejo de grandes volúmenes de material (200 rn''),

• En el sector determinado para acopio de materiales en el predio de Tubos Moore se contará con canales perimetrales con SU$ respectivas estructuras para el

control de sedimentos.

Figura No. 1 CENTRO DE ACOPIO, ALMACEN y CAMPAMENTO

ALMACEN PRINCIPAL

(28)

PROCEDIMIENTO

PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

PÁGINA:

6 de 8

CONSTRUCTORA

SAN DIEGO MIl.ENIO S.A. CÓDIGO:

P - 01- 19 VERSIÓN: 01 á Ilffli.fOI'! O ~¡¡4 .¡¡. 6OM\I!N Figura No.4 CAMPAMENTOS

ACOPIO

No. 0

5

Figura No. 5 ACOPIO MAYOR CAMPAMENTO PRINCIPAL

El campamento contará con las siguientes áreas: Oficinas de: Director, residentes,

Inspectores S&SOMA, calidad, técnica, urbanismo, compras, contabilidad, tesorería,

mensajería, recursos humanos

y

secretaria, zona de fotocopiadora, zona de plotter

y

(29)

O

u

nn

_Ut"'1l)6_I¡;,

PROCEDIMIENTO

PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

VERSIÓN:

01

CONSTRUCTORA

SAN DIEGOMIl.E'NIO S.A.

6.3 Lavado de llantas.

PÁGINA:

7 de 8

CÓDIGO:

P - 01 - 19

Para realizar el lavado de las llantas de los diferentes vehículos que ingresan a los

frentes de obra y evitar el deterioro de las vías y alrededores del sector, se hace

necesario la construcción de un cárcamo con su respectivo sistema hidráulico.

A continuación se presenta un esquema del sistema de lavado de llantas.

T~1l!.E1M3

1 i

- ~)l! 3m '-"-' ~oo~

-=

B

J

L8m , ROlOSE ¡' Llavedelavado --

.

"-CAJb. D~"OORA 3m O,6m PlANTA A=1,1m -M=1-2%

]

1 ;

5 ~s

tEJT

mO

'

6

m L8m

El sistema de tratamiento del agua recolectada del lavado debe ser sometido a un

programa de mantenimiento y limpieza diario, antes de empezar actividades debe

retirarse el material sedimentado del cárcamo y de la caja desarenadora. El material extraído se debe depositar adecuadamente para su secado y posterior disposición final junto con los escombros.

(30)

a·

Q00725

PROCEDIMIENTO PARA MANEJO DE

CAMPAMENTOS Y CENTROS DE ACOPIO.

CONSTRUCTORA

SAN DIEGO MILENIO S.A. PÁGINA:

8 de 8 VERSIÓN: 01 CÓDIGO: P - 01 - 19

7.

INDICADOR

• Capacitación del procedimiento para manejo de campamentos y centros de

acopio/ Personal capacitado que desarrolla la actividad

=

1

8.

FORMATOS Y REGISTROS I

• Copia de los recibos cancelados mensualmente, los cuales se entregan con el

informe correspondiente

• Plano del campamento

9.

CONTROL DE CAMBIOS

Primera edición

VERSION: FECHA: DESCRIPCION:
