Representación de elementos en planta (parte 2)
En este apunte se muestran las representaciones de los principales ob-jetos en una planta de Arquitectura, en base principalmente a la norma internacional DIN.

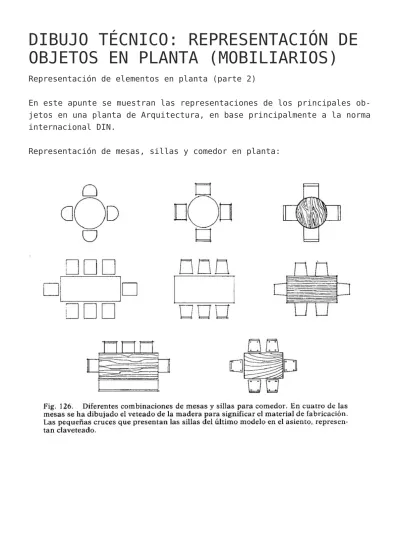

Representación de mesas, sillas y comedor en planta:
DIBUJO TÉCNICO: REPRESENTACIÓN DE
OBJETOS EN PLANTA (MOBILIARIOS)
Bi-bliografía:
– Instituto Nacional de Normalización, http://www.inn.cl.
– Norma Chilena NCh745, representación de materiales y elementos en planta.
http://www.iso.org.
– Cómo interpretar un plano, Juan de Cusa, Monografías CEAC construc-ción.
Representación de elementos en planta (parte 1)
En este apunte se muestran las representaciones de los principales ob-jetos en una planta de Arquitectura, en base principalmente a la NCh745 para el caso de las puertas, ventanas, escaleras y rampas.
Representación de muros en planta:
DIBUJO TÉCNICO: REPRESENTACIÓN DE
OBJETOS EN PLANTA (MUROS, PUERTAS,
VENTANAS, ESCALERAS Y RAMPAS)
Representación de escaleras en planta:
Para dibujar las escaleras deberemos tomar en cuenta los siguientes criterios:
– Los dibujos de escaleras en planta deben cortarse a la altura del séptimo peldaño.
– El sentido del ascenso debe marcarse con una línea continua. La in-tersección de esta flecha con el primer peldaño debe marcarse con un punto o un círculo.
Representación de rampas en planta:
Para dibujar las rampas deberemos tomar en cuenta los siguientes crite-rios:
– El sentido del ascenso de la rampa debe marcarse con una línea cont-inua.
– Las cotas de altura de la rampa deben marcarse en planta y en corte, además en este último debe ir expresado el porcentaje de pendiente (in-clinación) de la rampa.
– Instituto Nacional de Normalización, http://www.inn.cl.
– Norma Chilena NCh745, representación de materiales y elementos en planta.
– I n t e r n a t i o n a l O r g a n i z a t i o n f o r S t a n d a r i z a t i o n , I S O :
http://www.iso.org.
– Cómo interpretar un plano, Juan de Cusa, Monografías CEAC construc-ción.
Formato de cuadro de rotulación utilizado en dibujo técnico
El cuadro de rotulación es aquel que nos permite registrar los datos específicos del proyecto o pieza dibujada así como también a los au-tores del dibujo y a quienes revisan o aprueban el proyecto, entre otros datos. En Chile, el formato del cuadro de rotulación está regido por la NCh14. Esta norma establece las reglas y recomendaciones apropi-adas para la ejecución y empleo de los cuadros de rotulación destina-dos a la identificación, utilización y comprensión de los dibujos téc-nicos y documentos relacionados.
Esta norma se aplica a todos los campos de la ingeniería (y por con-siguiente de la Arquitectura) con el objetivo de facilitar el intercam-bio de documentos y de generar coherencia entre ellos.
Reglas generales
– Todos los dibujos técnicos deben tener un cuadro de rotulación que cumpla con una serie de requisitos básicos para la micrografía (de-scripción).
– El cuadro de rotulación debe consistir de preferencia de uno o más rectángulos adyacentes que pueden subdividirse en casillas, en las que se inscriben las informaciones específicas.
Ubicación del cuadro de rotulación
DIBUJO TÉCNICO: FORMATO DE MARCO
DE ROTULACIÓN (VIÑETA)
– El cuadro de rotulación debe situarse dentro de la superficie de eje-cución del dibujo, conforme a las especificaciones entregadas en la NCh13 (ver apuntes de formatos).
Contenido
Para obtener una ordenación uniforme del cuadro de rotulación, las in-formaciones necesarias, deben agruparse en las siguientes zonas rectan-gulares adyacentes:
1.- Zona de identificación.
2.- Una o varias zonas para informaciones suplementarias. Estas zonas deben colocarse encima y/o a la izquierda de la zona de identifica-ción.
1- Información de la zona de identificación
La zona de identificación debe entregar la siguiente información bási-ca:
a) Número del dibujo. b) Título del dibujo.
c) Nombre del propietario legal del dibujo.
La zona de identificación debe situarse en el ángulo inferior derecho del cuadro de rotulación. La zona debe resaltarse, bordeándola con una línea continua de la misma anchura que la utilizada para el recuadro que delimita la superficie de ejecución del dibujo.
el ángulo inferior derecho de la zona de identificación.
NOTA – En el caso de un subcontrato de trabajo o de exigencias de otras partes, el dibujo puede identificarse por varios números, uno da-do por el propietario, otro por el subcontratante o la otra parte. Deben utilizarse métodos apropiados para distinguir los diferentes números. En ningún caso el número original debe eliminarse, y el número suplementario no debe colocarse en la casilla reservada al número de propietario.
El nombre del propietario del dibujo puede ser una persona natural, razón social (persona jurídica) o el logo de la empresa.
Estos tres datos son Obligatorios.
2- Información de la Zona de Información suplementaria
Los datos que deben inscribirse en las zonas de información suplemen-tarias pueden distinguirse como:
– Indicativos. – Técnicos.
– Administrativos.
Los datos indicativos son los necesarios para evitar errores al inter-pretar el método de representación utilizado en el dibujo. Ellos deben incluir:
d) El símbolo para designar el método de proyección (primer o tercer diedro). En Chile el método utilizado es el ISO-E o del primer diedro. e) La escala principal del dibujo.
f) La unidad dimensional.
Estos tres datos no son obligatorios, pero se recomienda colocarlos para asegurar la correcta comprensión del dibujo.
Los datos técnicos son los relativos a los métodos particulares y con-venciones para la representación y fabricación del producto. Ellos pue-den incluir:
h) El método para indicar las tolerancias geométricas, representación de soldaduras.
j) Los valores de las tolerancias generales que deben aplicarse si no están indicadas con el dimensionamiento del dibujo.
k) Otros datos necesarios con referencia a normas apropiadas (por ejem-plo, tratamientos térmicos y/o superficiales, simbologías, etc.).
Los datos administrativos dependen de los métodos usados para la admin-istración del dibujo. Ellos pueden incluir:
m) El formato de la hoja de dibujo.
n) Fecha y nombre (o firma) del personal responsable de la ejecución, revisión y aprobación de la primera copia del dibujo.
p) Un índice numérico de modificaciones que debe ubicarse en la casil-la correspondiente al número del dibujo.
q) Números y fechas de las modificaciones, nombre (o firma) de los eje-cutores, siguiendo el orden dado por el índice.
r) El número r y fecha del dibujo que reemplaza o reemplazado.
Los datos q) y r) deben ubicarse de preferencia en un rectángulo se-parado de otros datos administrativos.
En los dibujos de hojas múltiples que posean el mismo número de dibu-jo, se debe indicar el número sucesivo de la hoja, seguido por el número total de hojas de la serie. Ejemplo:
Hoja Nº N/P donde N es el número de la hoja y P es el número total de hojas. (Ej: Hoja Nº 1/4)
Bibliografía:
– Instituto Nacional de Normalización, http://www.inn.cl. – Norma Chilena NCh14 ISO 7200, cuadro de rotulación.
– I n t e r n a t i o n a l O r g a n i z a t i o n f o r S t a n d a r i z a t i o n , I S O :
http://www.iso.org.
Formatos de papel y elementos gráficos utilizados en dibujo técnico Un formato es un soporte o estructura normalizada, o sea, regida a ciertas normas o cánones para la realización de un dibujo o actividad dentro de este.
Como ya se ha visto antes, en el dibujo técnico es imposible dibujar los proyectos de Arquitectura en tamaño real pues se requerirían dimen-siones que harían ilegible cualquier planimetría en ese tamaño. Además a diferencia del dibujo artístico este es de tipo “objetivo”, por lo que se requiere de normas al respecto y una de estas son los formatos de papel que utilizamos en nuestros dibujos.
¿En qué se basan los formatos de papel?
Los formatos Standard están basados mayoritariamente en los formatos definidos en el año 1922, en la norma DIN 476 (Deutsches Institut für Normung o Instituto Alemán de Normalización). Este conjunto de normas a su vez ha sido la base para su equivalente internacional, las normas de tipo ISO (International Organization for Standarization u Organiza-ción Internacional para la NormalizaOrganiza-ción) la cual ha sido adoptada por la mayoría de los países aunque en países como EEUU y Canadá existen en paralelo otros sistemas de normalización.
¿Quién determina los formatos de papel?
La Organización Internacional de Normalización o ISO (del griego isos que significa “igual”) nacida tras la Segunda Guerra Mundial (23 de fe-brero de 1947), es el organismo encargado de promover el desarrollo de normas internacionales de fabricación, comercio y comunicación para to-das las ramas industriales a excepción de la eléctrica y la electróni-ca. Su función principal es la de buscar la estandarización de normas de productos y seguridad para las empresas u organizaciones a nivel in-ternacional. En Chile quien se encarga de definir los formatos es el instituto Nacional de Normalización (INN) a través de las llamadas Nor-mas Chilenas (NCh).
DIBUJO TÉCNICO: FORMATOS DE PAPEL
Y MÁRGENES
¿Cuál es la idea principal del formato?
La idea es simple, y se basa en que se trata de aprovechar de mejor forma el papel para desperdiciar el mínimo posible.
Un pliego de papel fabricado mide 1 metro cuadrado y la medida de sus lados guarda una proporción tal que dividiéndolo al medio en su longi-tud, cada una de las mitades siguen guardando la misma relación entre sus lados que el pliego original. De ese modo cuando se requiere un ta-maño de papel, el fabricante puede cortar y enviar el material sin mie-do a que el resto sea inútil o en su defecto por querer aprovecharlo tenga que guardarlo indefinidamente en sus almacenes hasta que la casu-alidad permita despachar el resto.
Así, el pliego de tamaño 1 metro cuadrado recibe el nombre de A0, las siguientes divisiones que reducen su superficie a la mitad del anteri-or, reciben sucesivamente los nombres de A1, A2, A3, A4, A5, A6, A7 y A8, queriendo con ello indicar el número de cortes desde el pliego original, ayudando así a hacerse una idea de la superficie total.
Inevitablemente puede haber algunas pérdidas o defectos en el corte que se consideran dentro de la tolerancia. Por ejemplo el formato A4, siendo el 4º corte debería tener una superficie de: 10000/42= 625 cm2, sin embargo este mide: 624,54 (210×297,4).
Tamaños de papel según norma ISO: Formato A serie (mm) B serie (mm) C serie (mm) A serie (pulgadas) B serie (pulgadas) C serie (pulgadas) 0 841 × 1189 1000 × 1414 917 × 1297 33.11 × 46.81 39.37 × 55.67 36.10 × 51.06 1 594 × 841 707 × 1000 648 × 917 23.39 × 33.11 27.83 × 39.37 25.51 × 36.10 2 420 × 594 500 × 707 458 × 648 16.54 × 23.39 19.69 × 27.83 18.03 × 25.51 3 297 × 420 353 × 500 324 × 458 11.69 × 16.54 13.90 × 19.69 12.76 × 18.03 4 210 × 297 250 × 353 229 × 324 8.27 × 11.69 9.84 × 13.90 9.02 × 12.76
5 148 × 210 176 × 250 162 × 229 5.83 × 8.27 6.93 × 9.84 6.38 × 9.02 6 105 × 148 125 × 176 114 × 162 4.13 × 5.83 4.92 × 6.93 4.49 × 6.38 7 74 × 105 88 × 125 81 × 114 2.91 × 4.13 3.46 × 4.92 3.19 × 4.49 8 52 × 74 62 × 88 57 × 81 2.05 × 2.91 2.44 × 3.46 2.24 × 3.19 9 37 × 52 44 × 62 40 × 57 1.46 × 2.05 1.73 × 2.44 1.57 × 2.24 10 26 × 37 31 × 44 28 × 40 1.02 × 1.46 1.22 × 1.73 1.10 × 1.57
Tamaños de papel en esquema ISO, serie A:
Nuestro país ha adoptado como formato oficial de papel para el dibujo técnico, la serie A.
Normativa para márgenes y viñeta de rotulación del dibujo:
Según la NCh 13, se deben dibujar márgenes en todos los formatos, en-tre los bordes que delimitan el dibujo final y el recuadro donde se limita la superficie de dibujo. Este margen debe tener un mínimo de 20
mm (2 cms) para los formatos A0 y A1, y de 10 mm para los formatos A2, A3 y A4. Si establecemos un área para la perforación del plano, este deberá tener un margen mínimo de 20 mm y debe situarse en el borde izquierdo opuesto al cuadro de rotulación.
El recuadro donde se limita la superficie del dibujo debe ser una línea continua de grosor mínimo de 0.5 mm. Por otra parte el cuadro de rotulación se puede disponer según las siguientes imágenes, con un lar-go máximo de 170 mm:
Otros formatos conocidos:
En algunos países de América como Chile, Canadá, Estados Unidos, Méxi-co, Colombia, Venezuela, etc. Utilizan formatos de papel que no están definidos en la norma ISO, sino más bien al sistema anglosajón de medi-das. En este caso tenemos los formatos más conocidos que son:
Formato Tamaño (mm) Tamaño (Pulgadas)
Letter (carta) 279 × 216 11 × 8½
Oficio o folio 340 × 216 13 × 8½
Legal 356 × 216 14 × 8½
Tabloide 432 × 279 17 × 11
Bibliografía:
– Instituto Nacional de Normalización, http://www.inn.cl.
– Norma Chilena NCh13 ISO 5487, formatos y elementos gráficos de las hojas de dibujo.
– International Organization for Standarization, ISO:
http://www.iso.org.
– Wikipedia, formatos de papel:
