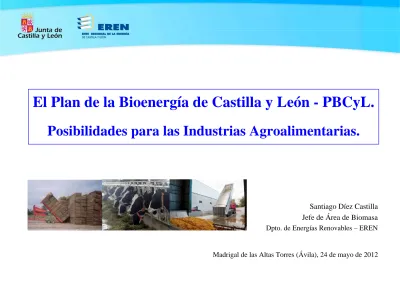

El Plan de la Bioenergía de Castilla y León - PBCyL.
Posibilidades para las Industrias Agroalimentarias.
Santiago Díez Castilla
Jefe de Área de Biomasa
Dpto. de Energías Renovables – EREN
•
INTRODUCCIÓN.
• EL PLAN DE LA BIOENERGÍA DE CASTILLA Y LEÓN.
• EJEMPLOS EN CASTILLA Y LEÓN.
• CONCLUSIONES.
ÍNDICE
24/38
El Sector agrario y agroindustrial en Castilla y León
.
• La actividad agraria y se sus industrias impulsa la economía regional.
Sector estratégico para el Gobierno Regional.
Ocupa al 7,6% de la población activa.
Empleo:
100.000 completos más 30.000 de forma parcial.
Aporta el
10% del PIB regional.
Importante contribución a la Producción Final española.
• Son clave en el mantenimiento de la población
en el medio rural.
• Heterogeneidad entre comarcas.
Zonas muy diferentes en usos, dimensiones,
productividad, parcelación, propiedad, régimen, etc.
Introducción (1/4)
24/38
El Sector agrario y agroindustrial en Castilla y León
.
• El 45% de la producción agraria lo proporciona la agricultura y el 55% la ganadería.
100.000 explotaciones en CyL y 900.000 en España.
• Superficie agrícola:
3,5 millones de ha
(cerca de 40% de la superficie regional).
Principales cultivos
(producción anual):
Cebada: 23%
Remolacha azucarera: 14%
Maíz: 13%
Trigo: 13%
Patata: 8%
Viñedo: 6%
Introducción (2/4)
Aspectos básicos del sector.
• Cabaña ganadera:
Soporte básico de la industria
agroalimentaria regional.
Censo ganadero
(millones de cabezas):
Ovino: 5,4
Porcino: 2,8
Bovino: 1,2
Avícola (pollos + ponedoras) > 20
El Sector agrario y agroindustrial en Castilla y León
.
• Industrias agroalimentarias:
Representa el 9,5% del total nacional de ventas de esta industria
.
Producción bruta anual
> 9.000 M€
(
27% del total de la producción industrial regional).
Cerca de
3.000 empresas agroalimentarias
y
37.000 trabajadores.
Más de la mitad de las
industrias en poblaciones de menos de 15.000 hab.
75% empresas familiares en entorno rural.
25% grandes empresas en medio urbano.
Introducción (3/4)
24/38
El Sector agrario y agroindustrial en Castilla y León
.
• Industrias agroalimentarias:
Por sectores:
los más importantes de la facturación total de CyL.
Cárnico, lácteo, vitivinícola y otras bebidas (> 63%).
Azúcar y derivados, pan y galletas (19%).
Distribución:
importantes diferencias de producción entre provincias
.
Destacan BU, VA, LE, SA y PA. Concentran el 80%.
En el sector agrario y agroindustrial se genera biomasa
(cultivos energéticos y materiales orgánicos biodegradables)
con posible valorización energética.
Introducción (4/4)
Aspectos básicos del sector.
• INTRODUCCIÓN.
• EL PLAN DE LA BIOENERGÍA DE CASTILLA Y LEÓN.
• EJEMPLOS EN CASTILLA Y LEÓN.
• CONCLUSIONES.
• Promotores:
Economía
,
Agricultura
y
Fomento y Medio Ambiente
– Admon. Reg. CyL.
• Redactores: EREN, Consejería de Fomento y Medio Ambiente e ITACyL +
Colaboración de la Fundación Cesefor.
• Duración:
2011 - 2020
, con revisión en 2015.
El
instrumento
para resolver o reducir las barreras que limitan el desarrollo del sector.
Contiene
116 acciones y medidas
, relacionadas con el
impulso sostenible, rural y económico de la bioenergía en CyL.
• Aprobado
por
Decreto 2/2011, del 20/01/2011.
• Primer plan autonómico
específico de biomasa en España.
•
Importante participación externa:
2 Rondas - 12 mesas - 105 entidades.
Corporaciones locales, agricultores, maderistas, universidades, ingenierías, tecnólogos, expertos del sector, etc.
El Plan de la Bioenergía de CyL (1/23)
Aspectos básicos.
Un Plan pionero en España y Europa.
• Contribuye al desarrollo de políticas de bioenergía a nivel Europeo.
• Cumple las recomendaciones de la CE, especialmente
del Plan de Acción Europeo de la Biomasa.
Diez Regiones europeas han desarrollado
planes regionales, y trece Estados
están implementando planes o estrategias
nacionales de bioenergía.
• Presentado en foros europeos y nacionales
.
Importante intercambio de experiencias.
Fundamento del proyecto BIO–EN–AREA.
www.bioenarea.eu
El Plan de la Bioenergía de CyL (2/23)
• Se analizan los aspectos fundamentales de la bioenergía en Castilla y León:
• Contexto.
• Recursos: Agrícolas, forestales, ganaderos, industria forestal y agraria y residuos urbanos.
• Aplicaciones: Producción de biocombustibles, electricidad, calor y transporte.
• Se efectúa un diagnóstico completo del sector.
El Plan de la Bioenergía de CyL (3/23)
Elaboración y estructura.
• Se marcan
Objetivos a 2020
(previsión intermedia para 2015 y revisión).
Biomasa a “obtener”; Biocombustibles a “producir”; Bioenergía a “consumir”.
• Se evalúan los
Efectos
de dichos objetivos y de la aplicación de las medidas.
Empleo, inversión, facturación.
Superficie agrícola y forestal.
Emisiones atmosféricas evitadas.
Cantidad de biomasa gestionada.
• Se diagnostican
Oportunidades
y
Problemas
(cadenas de valor y subsectores).
• Se proponen
Acciones concretas
para problemas/oportunidades.
• Se presupuestan y organizan temporalmente, con valoración de efectos económicos.
• Medidas urgentes.
El Plan de la Bioenergía de CyL (4/23)
• El
potencial de biomasa
en CyL euivale a
15 millones de tep/año
.
• Destaca la
biomasa agraria
.
• A
provechamiento actual irrelevante
(2%).
Tipo de
biomasa
Producción
(kt/año)*
(%)
Producción
(ktep/año)**
(%)
Forestal
20.500
29
4.630
30
Agrícola
30.200
42
9.250
61
Ganadera
18.000
25
720
5
Industrial
1.700
3
350
2
Urbana
1.000
1
254
2
TOTAL
71.400
100
15.204
100
BIOMASA POTENCIAL CASTILLA Y LEÓN
* Humedad en origen. ** Energía Primaria Anhidra
El Plan de la Bioenergía de CyL (5/23)
Potencial de recursos.
• Restos agrícolas.
o
Potencial total de
6,7 millones de t/año
,
basado en
2,5 millones de ha
de superficie.
o
Mayor aportación herbácea
:
Cereales, girasol y remolacha (75%).
Cantidades menores de colza o patata.
o
Biomasa leñosa:
Podas de viñedo, frutales y olivo.
El Plan de la Bioenergía de CyL (6/23)
Recursos del sector agrario.
Distribución del potencial de restos agrícolas (RA) en CyL. Fuente: PBCyL.
• Cultivos energéticos.
o
Superficie variable cada año:
27.000 ha en 2005
110.000 ha en 2006
21.000 ha en 2010
o
Principales
especies:
Cereales de secano (cebada y trigo) y girasol.
Para biocarburantes.
o
Mínimo desarrollo de especies leñosas en la actualidad.
Plantaciones experimentales de chopo, sauce y paulownia.
El Plan de la Bioenergía de CyL (7/23)
Recursos del sector agrario.
Distribución del potencial de cultivos energéticos (CE) en CyL. Fuente: PBCyL.
• Biomasa ganadera.
18 millones t/año
aportan el
25%
del potencial total de biomasa de CyL.
SANDACH: subproductos orgánicos de explotaciones intensivas, no destinados al consumo humano.
Estiércoles y lisieres, purines, gallinaza
y similares.
o
Los
purines
representan el 64% del potencial ganadero, aunque en términos de energía aportan 25%.
o
Estiércoles
ovinos y caprinos
, muy apreciados como
abono
y sin interés energético.
o
Actualmente CyL no tiene un mercado de biomasa ganadera para instalaciones energéticas.
o
Contaminación
de suelos y aguas,
cuando no existe terreno
suficiente
para valorización agronómica.
Bioenergía como solución ambiental
de estos subproductos.
* Humedad en origen. ** Energía Primaria Anhidra
El Plan de la Bioenergía de CyL (8/23)
• Biomasa de industrias agroalimentarias.
Potencial total próximo a 930.000 t/año en CyL (entorno 110 ktep/año).
Restos orgánicos biodegradables y SANDACH no conformados, con origen industrial.
Potencial de valorización energética
en:
Sólidos cárnicos:
Huesos, tejidos, pieles y carnes rechazadas,
grasas, sales de curado, restos de tripas y sangre, etc.
Lácteos no procesados:
fundamental el lactosuero y
la “mazada” o suero de mantequilla, etc.
Restos del tratamiento inicial
de materia prima
en azucareras, restos vegetales
de industrias conserveras
o de prensado en bodegas (hollejos, raspones y pepitas).
* Humedad en origen
El Plan de la Bioenergía de CyL (9/23)
Recursos del sector agrario.
• Biomasa de industrias agroalimentarias.
o
Características
muy variables y gran estacionalidad
.
o
Actualmente la
valorización energética
de estos restos es
cara y compleja.
Existen opciones más sencillas: gestores, producción de compost o vertedero.
o
Importante:
generación de
aguas residuales
de elevada carga orgánica y
poder contaminante
.
oSuelen tratarse en lugares próximos al punto de producción.
(Legislación de residuos y difícil transporte).
o
Destacable el
Plan Integral de Residuos de CyL
(actualmente en elaboración).
El Plan de la Bioenergía de CyL (10/23)
• Existen
24 plantas de generación eléctrica
a partir de biocombustibles (sólidos, gases o líquidos)
• Potencia total instalada: 38,9 MW
e.
Producción de total: 244 GWh/año – equiv. a más del 5% del consumo doméstico de CyL.
Instalación a gran escala de combustión de restos agrícolas y ciclo rankine ---- 18 MW
e Planta de biogás de digestión anaerobia a partir de biomasa agroganadera ---- 0,25 MW
e• Más de
380 MW
ttotales instalados para
aplicaciones térmicas
.
• Calor residencial: 230 MW
t.
Producción equiv. al consumo de calefacción de 40.000 familias.
• 6 redes de calefacción centralizada: 8,4 MW
t• Más de
130 MW
ten instalaciones
térmicas
para
uso industrial o en procesos.
Instalaciones de secado y otras demandas térmicas en industrias agrícolas.
Calefacción y agua caliente en granjas y explotaciones ganaderas.
Demandas térmicas en procesos: bodegas, mataderos, conserveras, etc.
Aprovechamiento térmico de biogás a partir de biomasa agroganadera.
El Plan de la Bioenergía de CyL (11/23)
Aplicaciones en bioenergía.
• 5 fábricas de pélets
– Capacidad de producción: 139.000 t/año.
Pélets a partir de restos agrícolas y agroindustriales: paja, cáscara de piñón o piña, etc.
• Fabricación de biocarburantes:
1 planta de
bioetanol
– Capacidad de producción: 200.000 m
3/año.
Materias primas de origen agrícola: cebada, trigo y maíz.
Paja de cereal en instalaciones piloto.
Experimentación con cultivos alcoholígenos y lignocelulósicos.
6 plantas de
biodiesel
– Capacidad de producción: 284.000 t/año.
Materias primas de origen agrícola o de industrias agroalimentarias: colza, girasol, aceites vegetales
usados de procesos industriales, etc.
El Plan de la Bioenergía de CyL (12/23)
• Se aplican
herramientas de análisis de sectores
para valoración con distintos enfoques.
-
Cadenas de valor de la biomasa
- 5 fuerzas de Porter
- Matrices DAFO
• Destacar la
importancia de esta etapa
en la elaboración del plan, con tareas como:
• Caracterizar las cadenas de valor o diagramas de flujo (DF) del sector:
– DF directos: plantear desde cada tipo de biomasa los posibles destinos energéticos.
– DF inversos: partir de cada consumo de energía y buscar posibles biomasas.
• Detectar y caracterizar diferentes Proyectos - Tipo o Subsectores.
– Formas de aprovechamiento energético de la biomasa más habituales en CyL.
– Comparten las mismas “reglas de mercado”.
• Valorar las aportaciones procedentes de la participación externa.
– Información pública.
– Procesos de participación.
– Consultas a expertos y agentes con influencia en el sector
.
• Diagnosticar problemas y detectar oportunidades.
El Plan de la Bioenergía de CyL (13/23)
Diagnóstico.
Fase de Oferta: biomasa a obtener.
• Se plantean
3 escenarios
de biomasa valorizable en base al conocimiento agrario y forestal.
• Se eligió el
intermedio
: 6,8 millones de t/año (1,6 Mtep/año).
Del potencial
teórico total en 2020, solo se usará
un 8%.
Actualmente
se usa sólo un
2%.
• La suma de
recursos agrarios y agroalimentarios
representarán el
60%
del total.
•
Se pretende
para 2020
:
o
Multiplicar por 6 los recursos agrícolas
utilizados hasta llegar a los 2,6 mill. t/año.
oMultiplicar por 20 los recursos ganaderos
hasta llegar a los 1,2 mill. t/año.
o
Llegar a valorizar
183.000 t/año de biomasa de industrias agroalimentarias
.
Potencial en 2020 Escenario I Escenario II Escenario III
(kt/año) (ktep/año) (kt/año) (ktep/año) Aprovto.
energ. (kt/año) (ktep/año)
Aprovto.
energ. (kt/año) (ktep/año)
Aprovto. energ.
Total 84.215 17.555 4.838 1.160 6% 6.770 1.627 8% 8.960 2.072 11%
El Plan de la Bioenergía de CyL (14/23)
Tipo de proyecto 2010 2020 Electricidad Potencia instalada (MWe) Potencia instalada (MWe) Producción energía final (ktep/año) Consumo energía primaria (ktep/año) 36,4 438 274 1.190 Calor y frío Potencia instalada (MWt) Potencia instalada (MWt) Producción energía final (ktep/año) Consumo energía primaria (ktep/año) 347 1.205 163 217 Fabricación pélets Fabricación biocarburantes Consumo biocarburantes Capacidad producción (t/año) Capacidad producción (t/año) Capacidad producción (ktep/año) Consumo energía primaria (ktep/año) 139.700 437.000 197 306 224.000 593.000 462 857 189.300 350.677 305
Fase de Demanda: bioenergía a consumir.
Importante contribución agrícola en
generación eléctrica a gran escala.
Aportación de cosustratos para
biogás: subproductos biodegradables.
Gran potencial en generación eléctrica
a partir de biogás, pequeña y mediana
potencia.
Materias primas fundamentales para
fabricación de biocarburantes.
Biocombustibles sólidos
(pélets, astillas, leñas, etc.)para demandas térmicas en
procesos, calefacción en industrias,
explotaciones agrícolas, ganaderas y
otras instalaciones agroindustriales
El Plan de la Bioenergía de CyL (15/23)
Objetivos.
• La parte más importante del documento – Definir “
qué se va a hacer
”.
Problemas / Oportunidades + Objetivos
Definición de
49 medidas / 116 acciones concretas
.
• Se establecen acciones en base al análisis y diagnóstico de:
o
Cada
uno de los
Subsectores
y sus
Cadenas de valor
.
o
Aspectos generales
del sector
(socioeconómicos, de imagen pública, mercados y usos alternativos, etc.)
El Plan de la Bioenergía de CyL (16/23)
Estructura de organización formal
en 8 Programas:
+ Programa 1: Marco normativo.
+ Programa 2: Planificación.
+ Programa 3: Apoyo a la iniciativa empresarial.
+ Programa 4: Normalización y trazabilidad.
+ Programa 5: Vertebración sectorial y
desarrollo institucional.
+ Programa 6: Formación y empleo.
+ Programa 7: I+D+i y demostración.
+ Programa 8: Comunicación y sensibilización.
1 IDENTIFICACIÓN
Nombre:
Programa: Línea de actuación: Código:
2 JUSTIFICACIÓN Y OBJETIVOS Justificación: Resultado deseado: 3 DESCRIPCIÓN Y CARACTERIZACIÓN Contenido de la medida: Acciones: Condicionantes: 4 AGENTES IMPLICADOS
Servicio o Unidad administrativa responsable:: Servicio o Unidad administrativa ejecutora: Beneficiario de la medida:
5 PROGRAMACIÓN, PRESUPUESTO Y FINANCIACIÓN
Prioridad: Programación: Presupuesto: Financiación:
6 CONTROL Y SEGUIMIENTO
Objetivo del control y seguimiento: Variable de evaluación:
Unidad / Rango:
Descripción de la variable: Metodología a emplear:
El Plan de la Bioenergía de CyL (17/23)
Medidas y acciones.
Los tipos de medidas establecidas consisten básicamente en
○
Establecer
normativas
y hacer cumplirlas.
○
Dar
ejemplo desde las instituciones públicas.
○
Fomentar la
innovación
y creación de conocimiento: I + D + i.
○
Participación pública en
proyectos demostrativos
reales.
○
Favorecer
la oferta
de materia prima.
○
Campañas de
publicidad y comunicación.
○
Establecer
incentivos económicos
(subvención o aval + bonificación del interés).
El Plan de la Bioenergía de CyL (18/23)
Incentivos económicos
para proyectos e instalaciones.
+ Aval y subvención del tipo de interés
en:
•
Instalaciones térmicas en industrias, explotaciones agrícolas, ganaderas, con
autoconsumo, o a través de ESE, etc.
•
Plantas eléctricas o cogeneración (< 5 MW
e).
+ Subvención a la inversión
en:
•
Maquinaria para producción y tratamiento de biomasa.
•
Instalaciones térmicas en industrias, explotaciones agrícolas, ganaderas, etc.
•
Procesos de obtención de biogás y generación de electricidad, tras digestión de
biomasa (cultivos energéticos, residuos ganaderos y de industrias
agroalimentarias, etc.). Plantas de pequeña potencia (< 250 kW
e).
•
Sistemas de eliminación de nitrógeno tras digestión en instalaciones eléctrica.
29/38
El Plan de la Bioenergía de CyL (19/23)
Fomentar la
innovación
y creación de
conocimiento.
•
Participar en proyectos demostrativos reales (plantas eléctricas o
cogeneración de pequeña o mediana potencia, etc.).
•
Adquirir o contratar instalaciones eléctricas para I+D+i+d.
•
Programa de I+D sobre cultivos energéticos.
•
Asesoramiento en materia de bioenergía a profesionales y agentes.
•
Programa formativo: cursos específicos sobre bioenergía por
sectores.
•
Estudios, tesis, desarrollo de software, herramientas de gestión, etc.
28/38
Evaluación, estudio y planificación
de la biomasa de origen agrario
y su valorización energética.
•
Mapas de producción de biomasa ganadera y agroindustrial
•
Viabilidad de plantas para tratar y generar energía a partir de biomasa agroganadera y de sus industrias.
•
Programa regional de cultivos energéticos leñosos.
•
Sistemas de eliminación de nitrógeno tras digestión en instalaciones eléctricas.
El Plan de la Bioenergía de CyL (20/23)
Campañas de
publicidad y comunicación.
•
Campañas de difusión y sensibilización para distintos colectivos.
•
Publicaciones y software para divulgación.
•
Campañas de premios anuales a las mejores prácticas y proyectos.
•
Ferias, congresos y promoción de encuentros empresariales.
16/38
El Plan de la Bioenergía de CyL (21/23)
Medidas para el sector agrario.
Se está cuantificando un
sector novedoso
a largo plazo (10 años) →
Posibles variaciones
.
Subvenciones con “fecha de caducidad”
, evitar fomento de sectores estructuralmente subvencionados.
Agentes y Beneficiarios
Promotores de proyectos Empresas de calefacción y mantenimiento. Consumidores y Usuarios finales Actividades del sector industrial
o secundario Empresas de Servicios Energéticos (Ayuntamientos y Diputaciones) Entidades locales Actividad empresarial en el
suministro de biocombustibles Instaladores Centros tecnológicos y Universidades Ingenierías y Tecnólogos Entidades de normalización y certificación. Asociaciones sectoriales Consultorías.
•
Biomasa
:
6,8 millones t/año valorizables energéticamente al final del periodo.
Forestal (24%)
Agrícola (39%)
Ganadera (18%)
Industrial (14%)
Urbana (5%)
•
Superficie
:
1,4 millones de ha con adecuada gestión de recursos con fines energéticos
Forestal (40%)
Agrícola (60%)
•
Inversiones
:
Total estimado en 2.712 M€ durante todo el periodo (2011 – 2020).
10% en producir biomasa
46% en plantas eléctricas
16% en instalaciones térmicas
11% en fábricas de biocombustibles, etc.
•
Facturación’20
: Vender biomasa para usos térmicos y eléctricos equivalente a: 291 M€.
Vender biocombustibles valorados en: 657 M€.
•
Ambientales
:
2,2 millones t/año CO
2evitadas en 2020
(10% asociadas al sector residencial y edificios).
360.000 t/año de residuos urbanos con tratamientos asociados a usos bioenergéticos.
El Plan de la Bioenergía de CyL (22/23)
Empleo directo:
• Casi 4.700 personas; 64% en producción de biomasa y 36% en plantas o instalaciones.
Principalmente en el sector agrícola y forestal (43% en el sector primario).
El sector industrial ocuparía al 26% del empleo estable generado.
Año 2020 Nº empleos Forestal 1.287 Agricultura 1.430 Ganadería 110 Industria 80 Urbana 85 Plantas eléctricas 614 Instalaciones térmicas 498 Biocombustibles 580 Total 4.684
El Plan de la Bioenergía de CyL (23/23)
Efectos.
• INTRODUCCIÓN.
• EL PLAN DE LA BIOENERGÍA DE CASTILLA Y LEÓN.
• EJEMPLOS EN CASTILLA Y LEÓN.
• CONCLUSIONES.
PLANTA BIOMASA EN BRIVIESCA (BU)
Promotor: Biomasa Briviesca, S.L. (ACCIONA y EREN).
Datos técnicos:
• Potencia: 17 MWe.
• Materias primas: 100.000 t/año de paja de cereal (35.000 ha de la comarca agrícola Bureba-Ebro).
• Proceso: recepción y descarga de paja, alimentación de la caldera, producción de vapor, generación de electricidad, condensación y reinicio del proceso; y recuperación de residuos.
• Inversión: 50 M€.
• Puesta en marcha en 2010.
Ejemplos de proyectos en CyL (1/11)
Aplicaciones eléctricas.
PLANTA DE BIOGÁS EN JUZBADO (SA)
Promotor: ENUSA.
Descripción: Planta de biogás con el objetivo de depurar la carga orgánica contaminante de sustratos agroganaderos y agroindustriales del entorno de Juzbado, obteniendo una valorización energética (energía eléctrica y térmica) y una valorización agronómica.
Datos técnicos:
• Potencia: 500 kWe.
• Materias primas: 20.000 t/año, entre las que se encuentran residuos de la industria agroalimentaria, de matadero, purines, estiércoles, etc.
• Proceso: recepción materias primas, codigestión anaerobia, limpieza de biogás, motor-generador, refrigeración y aprovechamiento del calor.
• Inversión: 3 M€.
• Vertido del primer kWh a la red: 2011.
Ejemplos de proyectos en CyL (2/11)
PROYECTO DE PLANTA DE BIOGAS EN SORIA.
Promotor: Mataso Bioenergía, S.L. (Matadero Mataso, Compañía Ruralia Europa y ENYA Renovables).
Descripción: Planta de generación eléctrica con biogás aprovechando los residuos producidos por el matadero de Soria y otros co-sustratos.
El calor se aprovecha para el propio proceso de digestión anaerobia y para demanda térmicas del matadero en forma de vapor y agua caliente (higienización y procesos).
Datos técnicos:
• Potencia eléctrica del motor de cogeneración: 500 kWe • Potencia térmica: 600 kWt.
• Materias primas: residuos de matadero y purín porcino de engorde, junto con residuos vegetales y cárnicos de origen agroalimentarios (okara de soja, patata, restos cárnicos y grasas de jamón, alfalfa y paja de cereal, etc.).
Posible empleo de los lodos de la EDAR del Matadero. • Puesta en marcha prevista: 2013-2014.
Situación actual: en tramitación
Ejemplos de proyectos en CyL (3/11)
Aplicaciones eléctricas y cogeneración.
Ejemplos de proyectos en CyL (3/11)
INSTALACIÓN DE MICRO-COGENERACIÓN ALIMENTADA CON RESIDUOS
GRASOS DE LA FABRICACIÓN DE EMBUTIDOS EN VILLARCAYO (BU)
Descripción:
V
alorización energética de grasas animales residuales procedentes de instalaciones industriales. Estas grasas se transforman y mezclan, para ser enviadas a un motor diésel de micro-cogeneración, con el que también se produce agua caliente para proceso de fabricación de embutidos.Datos básicos:
•Titular: Embutidos L.Rios. •Potencia: 45 kWe y 70 kWt.
• Producción de Energía: 216 MWh/año (4.800 h/año). • Materias primas: Grasa animal y etanol.
• Inversión: 340.000 €. • Situación actual: en obras.
Ejemplos de proyectos en CyL (5/11)
Aplicaciones eléctricas y cogeneración.
PROYECTO DE RED DE CALEFACCIÓN EN GRANJA PORCINA ‘El Harem’ A
PARTIR DE COGENERACIÓN CON BIOGÁS EN CASTRAZ (SA)
Promotor: Biogas Pata Negra, S.L.
Descripción: Granja porcina de ibérico de ciclo cerrado con 430 madres, 5.000 plazas de engorde y 2.000 plazas de destete, ubicados en 14 naves. La distribución de energía térmica actual se hace a partir de sistemas eléctricos.
Datos de la red de calor propuesta:
• Planta de biogás con una unidad de cogeneración cuya energía térmica se aprovecha para el sistema de calefacción de la granja, que está situada a 120 m.
• Potencia eléctrica del motor de cogeneración: 367 kWe • Potencia térmica aprovechable del motor: 416 kWt. • Inversión de la red: 240.000 €.
• Longitud de la red: 550 m.
• Nueva distribución de calor: placas de calefacción y aerotermos.
• Puesta en marcha prevista: 2012-2013.
Situación actual:
pendiente de comenzar obras de la planta de biogás
Ejemplos de proyectos en CyL (4/11)
CALOR PARA INDUSTRIA AGROALIMENTARIA EN VILLAREJO DE
ÓRBIGO (LE)
Datos básicos:
•Titular: Legumbres Penelas.
• Potencia: Caldera de vapor saturado (20 bares) de 3.720 kWt.
• Uso: vapor para proceso productivo en planta para escaldado de legumbre. • Materia prima: astilla forestal, 1.000 kg/h., 2.000 t/año.
• Inversión 662.000 €.
• Ahorros del 35% con respecto a alternativa convencional. • Puesta en marcha: 2006.
Ejemplos de proyectos en CyL (6/11)
RED DE CALEFACCIÓN CENTRALIZADA CON BIOMASA EN GRANJA
PORCINA EN BENAVENTE (ZA).
Descripción: 6 naves en granja de porcino.
Datos instalación:
• Nueva sala de calderas independiente.
Se mantienen las 3 salas de calderas existentes. • Potencia: 650 kWtpolicombustible BM. • Capacidad silo: 180 m3.
• Materias primas: 250 t/año pélets. • Inversión: 310.000 €.
• Ahorro de un 15% respecto al anterior combustible (Gasóleo C). • Longitud aprox. de la red: 500 m.
• Financiación: Programa BIOMCASA. • ESE: Calor ERBI.
• Puesta en marcha: Febrero 2012.
Ejemplos de proyectos en CyL (7/11)
BIOMASA TÉRMICA EN BODEGA DE VINO EN VALBUENA DE DUERO (VA)
Promotor: Bodegas Emina, S.L.
Descripción: Caldera de biomasa para suministrar calefacción al centro de interpretación vitivinícola. El proceso incluye alimentación de combustible automatizada, caldera y distribución de agua caliente.
Datos técnicos:
• Potencia: 200 kWt.
• Materias primas: 130 t/año de biomasa propia (sarmiento, restos de racimos y uvas) y ajena (cáscara de piña y piñón del entorno).
• La instalación se completa con paneles solares para ACS y una caldera de gas complementaria. • Inversión: 130.000 €.
• Puesta en marcha 2005.
Ejemplos de proyectos en CyL (8/11)
Aplicaciones térmicas en industrias.
FÁBRICA DE PÉLETS EN VILLAZOPEQUE (BU)
Promotor: S.C. SERPAA.
Datos técnicos:
• Capacidad de producción: 10.000 t/año.
• Combustible: procedente de podas de cultivos leñosos y serrines obtenidos de aserraderos próximos.
• Proceso: recepción, almacenamiento de biomasa, astillado y molido, deshidratado, 2 granuladoras, caldera de biomasa, clasificación y almacenamiento de pélets. Línea de pesaje, ensacado y paletizado de pélet, con un procesado máximo de 900 sacos/h.
• Inversión: 5,7 M€.
• Puesta en marcha en 2009.
Ejemplos de proyectos en CyL (9/11)
PLANTA DE ASTILLADO Y PELETIZADO EN PEDRAJAS DE SAN ESTEBAN (VA)
Datos básicos:
• Titular: Biomasas Herrero.
• Capacidad de producción de pélets: 400 kg/h, 700 t/año. • Materias primas para pélets: Viruta y/o serrín de carpintería. • Materias primas para astillado: palets y restos de madera. • Otros productos: cáscara de piña, piñón, madera triturada. • Puesta en marcha: 2008.
Ejemplos de proyectos en CyL (10/11)
Fabricación de pélets.
FÁBRICA DE BIODIÉSEL EN SAN CRISTOBAL DE ENTREVIÑAS (ZA)
Promotor:
BIOCyL. (CIDAPI, INVERDUERO y EREN)Datos técnicos:
• Capacidad de Producción: 6.900 t/año de biodiésel y 750 t/año de glicerina.
• Materia prima: gestores de aceites vegetales usados (sector hostelero, institucional e industrial de CyL). • Proceso: Recepción de aceite vegetal usado, pretratamiento, reacción, purificación (biodiésel y glicerina). Obtención de biodiésel de alta calidad, producto terminado apto para su empleo en motores de ciclo diesel. • Inversión: 5,7 M€.
• Puesta en marcha en 2009.
Ejemplos de proyectos en CyL (11/11)
• INTRODUCCIÓN.
• EL PLAN DE LA BIOENERGÍA DE CASTILLA Y LEÓN.
• EJEMPLOS EN CASTILLA Y LEÓN.
• CONCLUSIONES.
ÍNDICE
24/38
