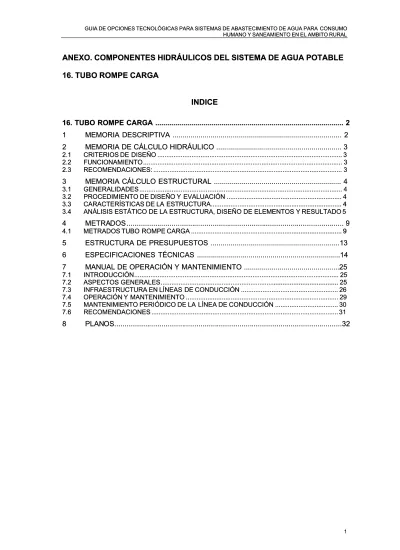

INDICE

16. TUBO ROMPE CARGA ... 2

11 MEMORIA DESCRIPTIVA ... 2MEMORIA DESCRIPTIVA ... 2

22 MEMORIA DE CÁLCULO HIDRÁULICO ... 3MEMORIA DE CÁLCULO HIDRÁULICO ... 3

2.1 2.1 CRITERIOS DE CRITERIOS DE DISEÑO ...DISEÑO ... 3.. 3

2.2 2.2 FUNCIONAMIENTO ...FUNCIONAMIENTO ... .. 33

2.3 2.3 RECOMENDACIONES: ...RECOMENDACIONES: ... ... 33

33 MEMORIA CÁLCULO ESTRUCTURAL ... 4MEMORIA CÁLCULO ESTRUCTURAL ... 4

3.1 3.1 GENERALIDADES ...GENERALIDADES ... ... 44

3.2 3.2 PROCEDIMIENTO DE DISEÑO Y PROCEDIMIENTO DE DISEÑO Y EVALUACIÓN ...EVALUACIÓN ... 4... 4

3.3 3.3 CARACTERÍSTICAS DE LA CARACTERÍSTICAS DE LA ESTRUCTURA...ESTRUCTURA... 4... 4

3.4 3.4 ANÁLISIS ESTÁTICO DE LA ES ANÁLISIS ESTÁTICO DE LA ESTRUCTURA, DISEÑO DE ELEMENTOS Y TRUCTURA, DISEÑO DE ELEMENTOS Y RESULTADO RESULTADO 55 44 METRAMETRADOS DOS ... ... 99

4.1 4.1 METRADOS TUBO METRADOS TUBO ROMPE CARGA ...ROMPE CARGA ... 9... 9

55 ESTRUCTURA DE PRESUPUESTOS ...13ESTRUCTURA DE PRESUPUESTOS ...13

66 ESPECIFICACIONES TÉCNICAS ...14ESPECIFICACIONES TÉCNICAS ...14

77 MANUAL DE OPERACIÓN Y MANTENIMIENTO ...25MANUAL DE OPERACIÓN Y MANTENIMIENTO ...25

7.1 7.1 INTRODUCCIÓN ...INTRODUCCIÓN ... ... 2525 7.2 7.2 ASPECTOS GENERALES ASPECTOS GENERALES ... ... 2525 7.3 7.3 INFRAESTRUCTURA EN LÍNEAS INFRAESTRUCTURA EN LÍNEAS DE CONDUCCIÓN ... DE CONDUCCIÓN ... 2626 7.4 7.4 OPERACIÓN Y OPERACIÓN Y MANTENIMIENTO ...MANTENIMIENTO ... 29... 29

7.5 7.5 MANTENIMIENTO PERIÓDICO DE LA MANTENIMIENTO PERIÓDICO DE LA LÍNEA DE CONDUCCIÓN ... LÍNEA DE CONDUCCIÓN ... 3030 7.6 7.6 RECOMENDACIONES ... 31RECOMENDACIONES ... 31

(2)

(3)

16. TUBO ROMPE CARGA

1

1 MEMORIA

MEMORIA DESCRIPTIVA

DESCRIPTIVA

Se construirá un total de dos (02)

Se construirá un total de dos (02)11_{tubos rompe carga. Estos han sido proyectados en}_{tubos rompe carga. Estos han sido proyectados en} lugares estratégicos para reducir las presiones en las líneas de conducción que puedan lugares estratégicos para reducir las presiones en las líneas de conducción que puedan superar los 50 mca afectando a la tubería

superar los 50 mca afectando a la tubería

La estructura hidráulica será de concreto armado de f’c=210 kg/cm2, con dimensiones de La estructura hidráulica será de concreto armado de f’c=210 kg/cm2, con dimensiones de 1.60 x 0.25 m y 1.2 de altura (0.70 m estará sobre el nivel de terreno).

1.60 x 0.25 m y 1.2 de altura (0.70 m estará sobre el nivel de terreno). Por el lado del

Por el lado del tubo de ventilación (que funciona como purga) se tubo de ventilación (que funciona como purga) se tendrá una losa de tendrá una losa de piedrapiedra asentada con concreto simple f’c=140 kg/cm2, con dimensiones de 1.0 m x 0.50 m y 0.10 asentada con concreto simple f’c=140 kg/cm2, con dimensiones de 1.0 m x 0.50 m y 0.10 m de espesor.

m de espesor.

Para la elaboración del concreto se utilizara cemento portland tipo I Para la elaboración del concreto se utilizara cemento portland tipo I Para el pintado de

Para el pintado de la estructura se usara pintura látex (2 la estructura se usara pintura látex (2 manos).manos).

Las tuberías de ingreso, salida y de ventilación será de 1”, para la cámara de transición se Las tuberías de ingreso, salida y de ventilación será de 1”, para la cámara de transición se utilizara una tubería de 3”.

utilizara una tubería de 3”.

11_{La cantidad y necesidad de proyecciones}_{La cantidad y necesidad de proyecciones de tubos rompe cargas es responsabilidad del proyectista en fu}_{de tubos rompe cargas es responsabilidad del proyectista en fu nción}_nción

al trazado de la línea y la topografía del terreno. al trazado de la línea y la topografía del terreno.

(4)

2

2 MEMORIA

MEMORIA DE

DE CÁLCULO

CÁLCULO HIDRÁULICO

HIDRÁULICO

El tubo rompe carga sustituye a la tradicional Cámara Rompe Presión para conducciones, El tubo rompe carga sustituye a la tradicional Cámara Rompe Presión para conducciones, cumpliendo las mismas funciones que de este dispositivo, tiene la ventaja de requerir cumpliendo las mismas funciones que de este dispositivo, tiene la ventaja de requerir mínima operación y

mínima operación y mantenimienmantenimiento.to. 2.1

2.1 CRITERIOS DE CRITERIOS DE DISEÑODISEÑO

La concepción del tubo rompe carga se

La concepción del tubo rompe carga se sustenta en los siguientes criterios:sustenta en los siguientes criterios:

-- El El flujo eflujo es pes permanente rmanente y y uniforme, uniforme, de de naturaleznaturaleza tura turbulento bulento (Re>2000)(Re>2000)

-- El diámetro El diámetro de de la la cámara de cámara de disipación de disipación de energía es energía es 2 veces 2 veces que el que el de lde la tuberíaa tubería

de conducción (Min). La velocidad del agua se reduce a la cuarta parte, pasando el de conducción (Min). La velocidad del agua se reduce a la cuarta parte, pasando el flujo de rápido

flujo de rápido (supercrítico) a lento (suscritico) produciéndose un resalto (supercrítico) a lento (suscritico) produciéndose un resalto hidráulihidráulico.co.

-- El El resalto hidráulico resalto hidráulico se se desarrollada en desarrollada en L=6.9 L=6.9 (D1-D2), pero (D1-D2), pero por por cuestionescuestiones

constructivas se asume una longitud mínima de la cámara disipadora de

constructivas se asume una longitud mínima de la cámara disipadora de 1.25 m.1.25 m.

-- Para Para evitar el evitar el deterioro de deterioro de las las instalacioinstalaciones nes por por la la vibración, el vibración, el dispositivo e dispositivo e empotraempotra

con concreto. con concreto.

-- Se Se ubican ubican a a cada cada 50 50 m m de de desniveldesnivel

-- Instalaciones Instalaciones con con tubería tubería PVC PVC C-10.C-10.

2.2 FUNCIONAMIENTO

En condiciones dinámicas: el agua ingresa a la cámara de disipación, se produce En condiciones dinámicas: el agua ingresa a la cámara de disipación, se produce perdida de carga e incorporación de aire a la masa liquida a través del tubo de perdida de carga e incorporación de aire a la masa liquida a través del tubo de ventilación. Se ha observado en algunos casos fuga esporádica de agua.

ventilación. Se ha observado en algunos casos fuga esporádica de agua.

En condiciones estáticas: cuando aguas abajo se obtura el conducto, el TRC permite En condiciones estáticas: cuando aguas abajo se obtura el conducto, el TRC permite evacuar el flujo hacia un cause seguro; est

evacuar el flujo hacia un cause seguro; esto evita que la tubería de conducción se carguo evita que la tubería de conducción se carguee por encima de su capacidad admisible y falle.

por encima de su capacidad admisible y falle.

Una vez instalado la estructura no necesita ningún tipo de operación y solo requiere del Una vez instalado la estructura no necesita ningún tipo de operación y solo requiere del desbroce de maleza y pintado del pedestal.

desbroce de maleza y pintado del pedestal.

2.3 RECOMENDACIONES:

El diámetro de la tubería de la cámara de disipación debe ser el triple del diámetro de la El diámetro de la tubería de la cámara de disipación debe ser el triple del diámetro de la tubería de

tubería de conducción.conducción. “La reducción de la presión de ingreso es del orden del 70% en“La reducción de la presión de ingreso es del orden del 70% en sistemas donde el diámetro es duplicado

sistemas donde el diámetro es duplicado y del 90% donde el diámetro es triplicado”y del 90% donde el diámetro es triplicado” Construcción de un canal de evacuación a un cauce seguro para evitar socavación y Construcción de un canal de evacuación a un cauce seguro para evitar socavación y deslizamientos de terreno

deslizamientos de terreno

Para tramos largos (> 1 Km); entre estructuras y estructura se deben colocar válvulas Para tramos largos (> 1 Km); entre estructuras y estructura se deben colocar válvulas para efectos de refacción de tuberías.

para efectos de refacción de tuberías.

Este tipo de estructuras es solo recomendable para diámetros menor igual a 1 ½ Este tipo de estructuras es solo recomendable para diámetros menor igual a 1 ½ pulgada. Para mayores diámetros se debe usar la cámara rompe presión para líneas. pulgada. Para mayores diámetros se debe usar la cámara rompe presión para líneas. Se recomienda su instalación a 10 metros sobre el nivel del reservorio, con esto se Se recomienda su instalación a 10 metros sobre el nivel del reservorio, con esto se estaría protegiendo a la red de distribución, en caso que el operador baipasee el ingreso estaría protegiendo a la red de distribución, en caso que el operador baipasee el ingreso generando sobre presión en la red de distribución.

(5)

GUIA DE OPCIONES TECNOLÓGICAS PARA SISTEMAS DE ABASTECIMIENTO DE AGUA PARA CONSUMO HUMANO Y SANEAMIENTO EN EL AMBITO RURAL

3 MEMORIA CÁLCULO ESTRUCTURAL

3.1 GENERALIDADES

Todos los componentes del sistema de agua potable, serán justificados mediante un cálculo estructural, de manera que se determine los refuerzos objetivamente.

3.1.1 Objetivo

Realizar la verificación y evaluación estructural 3.1.2 Descripción de la estructura

La estructura será de concreto armado de f’c=210 kg/cm2, con dimensiones de 1.60 x 0.25 m y 1.2 de altura (0.70 m estará sobre el nivel de terreno), con muros de e=0.10m y losa de fondo de e=0.10m.

Se tomará en cuenta la presión que ejerce el terreno contra los muros de las cajas. Por el lado del tubo de ventilación se tendrá piedra asentada con concreto simple f’c=140 kg/cm2, con dimensiones de 1.0x0.50 m y 0.10 m de espesor.

3.2 PROCEDIMIENTO DE DISEÑO Y EVALUACIÓN 3.2.1 Consideraciones de Diseño:

Zona sísmica 4 y terreno blando

Los resultados presentados fueron evaluados en Hojas de Cálculo. 3.2.2 Análisis estático:

Se verificó el comportamiento estático de la estructura frente al empuje del terreno y el empuje del agua en el punto más desfavorable, mediante un análisis indicado en la Norma Peruana E.060, con ese propósito se construyó un modelo matemático para el análisis respectivo. Para la elaboración de este modelo se ha usado hojas de cálculo.

3.2.3 Verificación de esfuerzos:

Entre los parámetros que intervienen en la verificación estructural se encuentran la resistencia al corte y flexión, en muros, losa de fondo y losa superior de concreto armado.

3.2.4 Criterio de la evaluación estructural

La consideración que se hace para las estructuras propuestas, en cuanto a las consideraciones de apoyo en los bordes de los muros, es que el extremo inferior de éstos se encuentra articulado, en tanto que el borde superior está libre. Por otra parte, existe continuidad estructural en el vértice común a dos muros ortogonales entre sí.

3.3 CARACTERÍSTICAS DE LA ESTRUCTURA

3.3.1 Características de los materiales:

Se muestra a continuación los materiales y las especificaciones que conforman la estructura del mismo:

Concreto:

Resistencia del concreto – Elementos Estructurales f’c =210 Kg/cm2.

Resistencia del concreto – Estructuras de almacenamiento f’c =280 Kg/cm2. Acero de Refuerzo:

(6)

3.4 ANÁLISIS ESTÁTICO DE LA ESTRUCTURA, DISEÑO DE ELEMENTOS Y RESULTADO 3.4.1 Características de la Estructura ANCHO DE LA CAJA B = 0.90 m ALTURA DE AGUA h = 0.50 m LONGITUD DE CAJA L = 0.90 m PROFUNDIDAD DE CIMENTACION he = 0.20 m BORDE LIBRE BL = 0.40 m

ALTURA TOTAL DE AGUA H = 0.90 m

PESO ESPECIFICO PROMEDIO gm = 1,000.00 kg/m3

CAPACIDAD PORTANTE DEL TERRENO st = 0.86 kg/cm2

RESISTENCIA DEL CONCRETO f'c = 280.00 kg/cm2

ESFUERZO DE TRACCION POR FLEXION ft = 14.22 kg/cm2 (0.85f'c^0.5)

ESFUERZO DE FLUENCIA DEL ACERO Fy = 4,200.00 kg/cm2

FATIGA DE TRABAJO fs = 1,680.00 kg/cm2 0.4Fy

RECUBRIMIENTO EN MURO r = 4.00 cm

RECUBRIMIENTO EN LOSA DE FONDO r = 5.00 cm

3.4.2 Diseño de los Muros

RELACION B/(h-he)

0.5<=B/(h-he)<=3

3.00 TOMAMOS 3

MOMENTOS EN LOS

MUROS M=k*gm*(h-he)^3 gm*(h-he)^3 = 27.00 kg

B/(Ha+h) x/(Ha+h) _{Mx (kg-}y = 0 y = B/4 y = B/2 m) My (kg-m) Mx (kg-m) My (kg-m) Mx (kg-m) My (kg-m) 3.00 0 0.000 0.675 0.000 0.378 0.000 -2.214 1/4 0.270 0.513 0.189 0.351 -0.378 -1.917 1/2 0.135 0.270 0.216 0.270 -0.297 -1.485 3/4 -8.910 -0.108 -0.486 0.000 -0.162 -0.756 1 -3.402 -0.675 -2.484 -0.486 0.000 0.000

MAXIMO MOMENTO ABSOLUTO M = 8.910 kg-m

ESPESOR DE PARED e = (6*M/(ft))^0.5 e = 1.94 cm

PARA EL DISEÑO ASUMIMOS UN ESPESOR e = 10.00 cm

MAXIMO MOMENTO ARMADURA VERTICAL Mx = 8.91 kg-m

MAXIMO MOMENTO ARMADURA

HORIZONTAL My = 2.21 kg-m

PERALTE EFECTIVO d = e-r d = 6.00 cm

AREA DE ACERO

VERTIC Asv = Mx/(fs*j*d) Asv = 0.10 cm2

AREA DE ACERO HORIZ Ash = My/(fs*j*d) Ash = 0.02 cm2

k = 1/(1+fs/(n*fc) k = 0.36

(7)

n =

2100/(15*(f'c)^0.5) n = 8.37

fc = 0.4*f'c fc = 112.00 kg/cm2

r = 0.7*(f'c)^0.5/Fy r = 0.00

Asmin = r*100*e Asmin = 2.79 cm2

DIAMETRO DE VARILLA F (pulg) = 3/8 0.71 cm2 de Area por varilla

Asvconsid = 2.84 cm2

Ashconsid = 2.84 cm2

ESPACIAMIENTO DEL ACERO espav 0.250 m Tomamos 0.20 m

espah 0.250 m Tomamos 0.20 m

CALCULO FUERZA

CORTANTE MAXIMA Vc = gm*(h-he)^2/2 = 45.00 kg

CALCULO DEL ESFUERZO

CORTANTE NOMINAL nc = Vc/(j*100*d) = 0.09 kg/cm2

CALCULO DEL ESFUERZO

PERMISIBLE nmax = 0.02*f'c = 5.60 kg/cm2 Verificar si nmax > nc Ok CALCULO DE LA ADHERENCIA u = Vc/(So*j*d) = uv = 0.57 kg/cm2 uh = 0.57 kg/cm2 Sov = 15.00 Soh = 15.00 CALCULO DE LA

ADHERENCIA PERMISIBLE umax = 0.05*f'c = 14 kg/cm2

Verificar si umax > uv Ok

Verificar si umax > uh Ok

3.4.3 Diseño de Losa de Fondo

Considerando la losa de fondo como una placa flexible y empotrada en los bordes

MOMENTO DE EMPOTRAMIENTO EN EL EXTREMO M(1) = -W(L)^2/192

M(1) = -3.12 kg-m

MOMENTO EN EL CENTRO M(2) = W(L)^2/384

M(2) = 1.56 kg-m

ESPESOR ASUMIDO DE LA LOSA DE FONDO el = 0.10 m

PESO SPECIFICO DEL CONCRETO gc = 2,400.00 kg/m3

CALCULO DE W W = gm*(h)+gc*el

W = 740.00 kg/m2

Para losas planas rectangulares armadas con armadura en dos direcciones Timoshenko recomienda los siguientes coeficientes

Para un momento en el centro 0.0513

Para un momento de empotramiento 0.529

MOMENTO DE

EMPOTRAMIENTO Me = 0.529*M(1) = -1.65 kg-m

MOMENTO EN EL

(8)

MAXIMO MOMENTO ABSOLUTO M = 1.65 kg-m ESPESOR DE LA LOSA el = (6*M/(ft))^0.5 = 0.83 cm PARA EL DISEÑO ASUMIMOS

UN PERALTE EFECTIVO el = 10.00 cm d = el-r = 5.00cm As = M/(fs*j*d) = 0.022 cm2 Asmin = r*100*el = 1.394 cm2

DIAMETRO DE VARILLA F (pulg) = 3/8 0.71

cm2 de Area por varilla Asconsid = 1.42 espa varilla = 0.50 Tomam os 0.20 m 3.4.4 Resultados RESULTADOS Diámetro de la Varilla Espaciamiento Refuerzo de acero vertical en muros 3/8 0.20 m Refuerzo de acero horizontal en muros 3/8 0.20 m Refuerzo de acero en losa 3/8 0.20 m

3.4.5 Distribución de Estribos en Estructura

Longitud de la Columna = 70.000 cm Peralte de la Columna = 32.500 cm Ancho de la Columna = 25.000 cm 1º Formula = 11.667 cm 2º Formula = 32.500 cm 3º Formula = 45.000 cm Long. de Confinamiento = 45.000 cm 1º Formula = 25.000 cm 2º Formula = 10.000 cm Separación = 10.000 cm Cantidad de Estribos = 5.000 cm

(9)

Diámetro Nom. de la Barra = 1.588 cm 5/8"

Diámetro Nom. del Estribo = 0.950 cm 3/8"

1º Formula = 25.400 cm 2º Formula = 25.000 cm 3º Formula = 45.600 cm 4º Formula = 30.000 cm Separación = 25.000 cm USAR = 1 @ 0.05, Rto. @ 0.1

3.4.6 Distribución de Aceros en Cimentación

f'c = 210.00 Kg/cm2 fy = 4200.00 Kg/cm2 Ancho = 45.00 cm Altura Total = 25.00 cm Recubrimiento = 9.64 cm Cuantía Mínima = 0.0018

Refuerzo por Cuantía Mínima = 2.03 cm2

Cuantía Máxima = 0.0155

Refuerzo por Cuantía Máxima = 17.42 cm2

Espaciamiento

# de varillas = 3

Ancho efectivo para varillas = 30.000 cm

Espaciamiento s = 15.000 cm

Espaciamiento a usar s = 15.000 cm

# de varillas = 3.00

Espaciamiento Máximo no debe ser 3 veces el espesor ni 45 cm

Espaciamiento Máximo = 45.000 cm

Cortante

(10)

4 METRADOS

4.1 METRADOS TUBO ROMPE CARGA

Tabla 1: PLANILLA DE METRADO RESUMEN

PROYECTO: PROPIETARIO: UBICACIÓN : FECHA :

Item Descripción Total Und.

01.03 V LVULAS

01.03.05 TUBO ROMPECARGA 01.03.05.01 TRABAJOS PRELIMINARES

01.03.05.01.01 LIMPIEZA DE TERRENO MANUAL 1.44 M2

01.03.05.01.02 TRAZO Y REPLANTEO PRELIMINAR DE ESTRUCTURAS 1.44 M2 01.03.05.02 MOVIMIENTO DE TIERRAS

01.03.05.02.01 EXCAVACI N MANUAL PARA ESTRUCTURAS EN T.N. 0.63 M3 01.03.05.02.02 REFINE Y COMPACTACI N MANUAL EN T.N. PARA ESTRUCTURAS 0.94 M2 01.03.05.02.03 RELLENO COMPACTADO A MANO PARA ESTRUCTURAS 0.41 M3 01.03.05.02.04 ELIMINACI N DE MATERIAL EXCEDENTE A MANO (D=30 m) 0.28 M3 01.03.05.03 OBRAS DE CONCRETO

01.03.05.03.01 CONCRETO f'c=100 kg/cm2, PARA SOLADO 0.40 M2 01.03.05.03.02 CONCRETO f'c=210 kg/cm2, PARA ESTRUCTURA 0.18 M3 01.03.05.03.03 ACERO CORRUGADO fy=4200 kg/cm2, GRADO 60 14.17 KG 01.03.05.03.04 ENCOFRADO Y DESENCOFRADO NORMAL 2.61 M2 01.03.05.04 ACABADOS

01.03.05.04.01 TARRAJEO EXTERIOR C:A 1:4, e=1.50 cm 1.50 M2 01.03.05.04.02 PINTURA LATEX EN ESTRUCTURA, 2 MANOS 2.39 M2

01.03.05.04.03 PINTURA BITUMINOSA 2.04 M2

01.03.05.05 EQUIPAMIENTO

01.03.05.05.01 ACCESORIOS DE TUBO ROMPECARGA DN=2" 1.00 UND 01.03.05.05.02 ACCESORIOS DE TUBO ROMPECARGA DN=1 1/2" 1.00 UND 01.03.05.05.03 ACCESORIOS DE TUBO ROMPECARGA DN=1" 1.00 UND

(11)

10 Tabla 2 PLANILLA DE METRADO DETALLE

PROYECTO: PROPIETARIO: UBICACIÓN : FECHA :

ITEM DESCRIPCIÓN UND CANT. _LARGO DIMENSIONES_ANCHO _ALTO PARCIAL TOTAL

01.03. V LVULAS

01.03.05 TUBO ROMPE CARGA 1.00

01.03.05.01 TRABAJOS PRELIMINARES

01.03.05.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.44 1.44

Piedra asentada con concreto 1.00 1.00 0.50 0.50

Zona de concreto 1.00 1.60 0.40 0.64

Tubería 1.00 0.76 0.40 0.30

01.03.05.01.02 TRAZO Y REPLANTEO PRELIMINAR DE ESTRUCTURAS M2 1.44 1.44

Piedra asentada con concreto 1.00 1.00 0.50 0.50

Zona de concreto 1.00 1.60 0.40 0.64

Tubería 1.00 0.76 0.40 0.30

01.03.05.02 MOVIMIENTO DE TIERRAS

01.03.05.02.01 EXCAVACI N MANUAL PARA ESTRUCTURAS EN T.N. M3 0.63 0.63

Zona de concreto 1.00 1.60 0.40 0.70 0.45

Tubería 1.00 0.76 0.40 0.60 0.18

01.03.05.02.02 REFINE Y COMPACTACI N MANUAL EN T.N. PARA ESTRUCTURAS M2 0.94 0.94

Zona de concreto 1.00 1.60 0.40 0.64

Tubería 1.00 0.76 0.40 0.30

01.03.05.02.03 RELLENO COMPACTADO A MANO PARA ESTRUCTURAS M3 0.41 0.41

Zona de concreto armado 1.00 1.20 0.15 0.35 0.06

1.00 1.20 0.40 0.35 0.17

Tubería 1.00 0.76 0.40 0.60 0.18

01.03.05.02.04 ELIMINACIÓN DE MATERIAL EXCEDENTE A MANO (D=30 m) M3 1.00 factor de_{esponjamiento = 1.20} 0.28 0.28 factor de

compactación = 1.15 01.03.05.03 OBRAS DE CONCRETO

01.03.05.03.01 CONCRETO f'c=100 kg/cm2, PARA SOLADO M2 0.40 0.40

Solado 1.00 1.60 0.25 0.40

01.03.05.03.02 CONCRETO f'c=210 kg/cm2, PARA ESTRUCTURA M3 1.00 0.18 0.18

Cimiento 1.00 1.60 0.25 0.25 0.10

-1.00 1.40 0.01 -0.01

Columna 1.00 0.09 0.25 1.05 0.09

1.00 0.15 0.25 0.20 0.01 -1.00 1.00 0.01 -0.01

01.03.05.03.03 ACERO CORRUGADO fy=4200 kg/cm2, GRADO 60 KG 1.00 VER METRADO DE ACERO 14.17 14.17 01.03.05.03.04 ENCOFRADO Y DESENCOFRADO NORMAL M2 1.00 2.61 2.61

(12)

11

ITEM DESCRIPCIÓN UND CANT. _LARGO DIMENSIONES_ANCHO _ALTO PARCIAL TOTAL

Cimiento 1.30 Longitudinal 2.00 1.60 0.35 1.12 Transversal 2.00 0.25 0.35 0.18 Columna 1.31 Longitudinal 2.00 1.05 0.68 Transversal 2.00 0.25 1.06 0.53 2.00 0.15 0.20 0.06 1.00 0.25 0.15 0.04 01.03.05.04 ACABADOS

01.03.05.04.01 TARRAJEO EXTERIOR C:A 1:4, e=1.50 cm M2 1.00 1.50 1.50

Columna 1.50 Longitudinal 2.00 1.05 0.68 Transversal 2.00 0.28 1.06 0.59 Techo 1.00 0.43 0.28 0.12 2.00 0.15 0.20 0.06 1.00 0.28 0.15 0.04

01.03.05.04.02 PINTURA LATEX EN ESTRUCTURA, 2 MANOS M2 2.00 1.20 2.39

Columna 1.20 Longitudinal 2.00 0.80 0.52 Transversal 2.00 0.28 0.81 0.45 Techo 1.00 0.43 0.28 0.12 2.00 0.15 0.20 0.06 1.00 0.28 0.15 0.04 01.03.05.04.03 PINTURA BITUMINOSA M2 1.00 2.04 2.04 Cimiento 1.60 Longitudinal 2.00 1.60 0.35 1.12 Transversal 2.00 0.25 0.35 0.18 Techo 1.00 1.20 0.25 0.30 Columna 0.44 Muro longitudinal 2.00 0.35 0.26 Muro transversal 2.00 0.25 0.36 0.18 01.03.05.05 EQUIPAMIENTO

01.03.05.05.01 ACCESORIOS DE TUBO ROMPECARGA DN=2" UND 1.00 Cantidad 1.00 1.00 TAP N SP PVC 2" CON PERFORACION DE 3/16" 1 und

CODO SP PVC 2" X 90° 2 und TUBERIA PVC CLASE 7,5 DE 2", NTP 399.002:2015 1.70 ml REDUCCI N SP PVC 4" A 2" 3 und TUBERIA PVC CLASE 7,5 DE 4", NTP 399.002:2015 1.70 ml TEE SP PVC 4" 1 und TRANSICION PVC UF-SP %%C63mmx2" PN10 CON 01 ANILLO DE ACERO,

NTP ISO 1452:2011 2 und

01.03.05.05.02 ACCESORIOS DE TUBO ROMPECARGA DN=1 1/2" UND 1.00 Cantidad 1.00 1.00 01.03.05.05.03 ACCESORIOS DE TUBO ROMPECARGA DN=1" UND 1.00 Cantidad 1.00 1.00

(13)

12 Tabla 3: PLANILLA METRADO DE ACERO

ITEM DESCRIPCION Ø (Pulg) LONG. (m) # BARRAS # ELEMEN. _1/4 _3/8 LARGO TOTAL_1/2 _5/8 _3/4 OBSERV.

caja de v lvulas de ingreso - vertedero

1 Acero vertical- muros izquierdo Corte A -A 3/8 1.64 4 1 - 6.56 - - -2 Acero vertical- muros derecho Corte A -A _3/8 _1.44 ₄ ₁ _- _5.76 _- _- -3 Acero vertical muro interno - corte A - A 3/8 0.88 7 1 - 6.16 - - -4 Acero longitudinal - losa _3/8 _1.6 ₄ ₁ _- _6.4 _- _- -5 Acero transversal - losa 3/8 1.3 5 1 - 6.5 - - -6 Acero vertical - muro izquierdo corte B - B 3/8 1.44 3 1 - 4.32 - - -7 Acero vertical - muro derecho corte B - B 3/8 1.44 3 1 - 4.32 - - -8 Acero en planta - muro longitudinal 3/8 1.6 4 2 - 12.8 - - -9 Acero en planta - muro transversal 3/8 1.3 4 2 - 10.4 - - -10 Acero en muro interno planta 3/8 0.87 4 2 - 6.96 - - -11 Acero en techo transversal 3/8 0.93 7 1 - 6.51 - - -12 acero en techo longitudinal 3/8 0.62 9 1 - 5.58 - -

-caja de salida

13 acero en muro interior longitudinal 3/8 0.84 2 1 - 1.68 - - -14 acero en forma de U - transversal 3/8 1.85 2 1 - 3.7 - - -15 acero en forma de U - corte A-A 3/8 1.36 7 1 - 9.52 - - -LONGITUD TOTAL (M) 0 35.7 0 0 0 PESO x M.L (kg) 0.28 0.58 1.02 1.58 2.24

SUB TOTAL 0 20.706 0 0 0

N° DE CAMARAS DIST. DE CAUDALES 1

(14)

5 ESTRUCTURA DE PRESUPUESTOS

Presupuesto

Presupuesto: Subpresupuesto:

Cliente _{Costo al}

Item Descripción Und. Metrado Precio S/. Parcial S/.

01.03 V LVULAS

01.03.05 TUBO ROMPECARGA 01.03.05.01 TRABAJOS PRELIMINARES

01.03.05.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.44 01.03.05.01.02 TRAZO Y REPLANTEO PRELIMINAR DE ESTRUCTURAS M2 1.44 01.03.05.02 MOVIMIENTO DE TIERRAS

01.03.05.02.01 EXCAVACI N MANUAL PARA ESTRUCTURAS EN T.N. M3 0.63 01.03.05.02.02 REFINE Y COMPACTACI N MANUAL EN T.N. PARA ESTRUCTURAS M2 0.94 01.03.05.02.03 RELLENO COMPACTADO A MANO PARA ESTRUCTURAS M3 0.41 01.03.05.02.04 ELIMINACIÓN DE MATERIAL EXCEDENTE A MANO (D=30 m) M3 0.28 01.03.05.03 OBRAS DE CONCRETO

01.03.05.03.01 CONCRETO f'c=100 kg/cm2, PARA SOLADO M2 0.40 01.03.05.03.02 CONCRETO f'c=210 kg/cm2, PARA ESTRUCTURA M3 0.18 01.03.05.03.03 ACERO CORRUGADO fy=4200 kg/cm2, GRADO 60 KG 14.17 01.03.05.03.04 ENCOFRADO Y DESENCOFRADO NORMAL M2 2.61 01.03.05.04 ACABADOS

01.03.05.04.01 TARRAJEO EXTERIOR C:A 1:4, e=1.50 cm M2 1.50 01.03.05.04.02 PINTURA LATEX EN ESTRUCTURA, 2 MANOS M2 2.39

01.03.05.04.03 PINTURA BITUMINOSA M2 2.04

01.03.05.05.01 ACCESORIOS DE TUBO ROMPECARGA DN=2" UND 1.00 01.03.05.05.02 ACCESORIOS DE TUBO ROMPECARGA DN=1 1/2" UND 1.00 01.03.05.05.03 ACCESORIOS DE TUBO ROMPECARGA DN=1" UND 1.00 COSTO DIRECTO GASTOS GENERALES UTILIDADES

---COSTO TOTAL

IMPUESTO GENERAL A ALAS VENTAS

========== PRESUPUESTO TOTAL

(15)

6 ESPECIFICACIONES TÉCNICAS

01.03 VÁLVULAS

01.03.05 TUBO ROMPE CARGA

01.03.05.01 TRABAJOS PRELIMINARES

01.03.05.01.01 LIMPIEZA DE TERRENO MANUAL Descripción

Consiste en limpiar el área designada para el proyecto, de todos los árboles, arbustos, y demás vegetación, obstáculos, basura e inclusive desarraigamiento de muñones y retiro de todos los materiales inservibles que resulten de la limpieza y deforestación.

La limpieza de terreno se realizará con la finalidad garantiza el adecuado inicio de los trabajos de trazo, replanteo y la ejecución de la obra; se utilizarán herramientas manuales como machete, serruchos, pico, pala, barretas, así como otras herramientas para tal fin. Medición

La unidad de medida será según la siguiente tabla:

DESBROCE Y LIMPIEZA MANUAL EN ZONAS BOSCOSAS - OBRAS LINEALES m DESBROCE Y LIMPIEZA MANUAL EN ZONAS NO BOSCOSAS - OBRAS LINEALES m

LIMPIEZA DE TERRENO MANUAL m2

Forma de Pago.

Se realizará de acuerdo al avance realmente ejecutado.

01.03.05.01.02 TRAZO Y REPLANTEO PRELIMINAR DE ESTRUCTURAS

Consideraciones

Consiste en el trabajo de topografía que debe realizar el contratista para determinar la localización planimétrica y altimétrica de todas las obras del contrato, a partir de los puntos y ejes topográficos dados como referencia, de acuerdo con las libretas de topografía, los planos del proyecto o las instrucciones del Supervisor.

El Residente de Obra se obliga a suministrar y mantener durante la ejecución del contrato comisiones de topografía con personal idóneo y dotado del equipo de precisión adecuado, previamente autorizado por la Supervisión, las cuales deben realizar todos los trabajos de localización, replanteo y altimetría necesarios, para la correcta ejecución y control de la obra, bajo la responsabilidad total del Residente de Obra, de acuerdo con las órdenes e instrucciones impartidas por el Supervisor.

Antes de iniciar las obras, el Residente de Obra someterá a la verificación y aprobación de la Supervisión la localización general del proyecto y sus niveles.

Durante la construcción el Residente de Obra deberá verificar periódicamente las medidas y cotas, cuantas veces sea necesario, para ajustarse al proyecto.

Antes de iniciar cualquier trabajo, el Residente de Obra debe hacer el levantamiento planimétrico y altimétrico del área del proyecto, elaborando el plano respectivo y sometiéndolo a aprobación de la Supervisión.

El Residente de Obra debe ejecutar la localización objeto de las actividades del proyecto, así como el de las respectivas construcciones de redes y edificaciones, trazar y verificar los ejes de cimientos, muros y demás estructuras mostradas en los planos y el replanteo

(16)

general del proyecto utilizando todos los instrumentos de precisión que sean necesarios para la ubicación exacta de las obras.

El Residente de Obra debe tomar las medidas necesarias para asegurar que sus trabajos de localización sean exactos y es responsable por la corrección o demolición de obras que resulten defectuosas por errores en la localización.

Será obligación del Residente de Obra poner a disposición de la Supervisión la comisión de topografía, cuando ésta lo requiera para efectuar trabajos de verificación y control de las obras en construcción o para la ejecución de trabajos de planimetría o altimetría que se requieran para definir aspectos relativos a las obras objeto del Contrato.

Al finalizar la obra, el Residente de Obra debe hacer el levantamiento altimétrico y planimétrico del proyecto tal como quedó construido y someter a aprobación del Supervisor los planos definitivos de construcción, antes de entregar el original respectivo.

Igualmente deberá dejar referenciados físicamente en dos puntos del proyecto, previamente definidos por el Supervisor.

Trazo y replanteo inicial del proyecto, para líneas-redes con estación total Descripción

Esta partida considera el trazo inicial de las líneas y redes de agua potable, la ubicación de interferencias que serán tratadas con las administradoras de los servicios y la propia población, la preparación de los planos de obra y/o la modificación de los diseños para reflejar los cambios luego de confrontar el terreno con el diseño.

El Contratista / Residente debe proceder al replanteo del eje de la zanja con alineaciones rectas, destacando la ubicación de accesorios con testigos debidamente marcados con pintura esmalte y sus signos representativos, corriendo por su cuenta la reposición de cualquier estaca. Antes del inicio de las excavaciones, el Contratista / Residente someterá a la aprobación del Supervisor los planos de replanteo de las líneas de agua y alcantarillado, esquemas, planos de detalle y de fábrica de las partes de las obras donde sea necesario.

Replanteo final de la obra, para líneas redes con estación total

El equipo de topografía bajo la dirección del residente de la obra, realizará los trabajos de replanteo topográfico finales una vez concluida la obra, este consistirá en el registro de la longitud de tramos, accesorios y válvulas, etc.

Esta información posteriormente deberá ser procesada en gabinete y ser entregada a través de planos a la entidad contratante a fin de formar parte de su catastro técnico, todo esto previa conformidad técnica del Ing. Supervisor. Todos los planos y diseños serán entregados en archivos digital en formato cad (*.dwg) en la última versión de la licencia adoptada por la entidad contratante y juegos impresos en la cantidad indicada en los Datos del Contrato.

Medición

TRAZO Y REPLANTEO C/EQUIPO DE OBRAS LINEALES KM TRAZO Y REPLANTEO INICIAL PARA LINEAS DE AGUA M

TRAZO Y REPLANTEO FINAL PARA LINEAS DE AGUA M TRAZO Y REPLANTEO EN ESTRUCTURAS M2

(17)

Forma de Pago

El pago de esta partida se efectuará de acuerdo al avance aprobado y con el precio estipulado en el contrato e incluye todos los materiales, mano de obra, equipo, etc. Requeridos.

01.03.05.02 MOVIMIENTO DE TIERRAS

01.03.05.02.01 EXCAVACIÓN MANUAL PARA ESTRUCTURAS EN T.N. Descripción

La excavación manual se empezará sólo si los trazos y replanteos han sido aprobados por el Supervisor: Los trabajos se realizarán con herramientas manuales, (pico, pala, barreta), se deberá poner especial cuidado en los cortes del terreno, para mantener la geometría de las estructuras planteadas en el expediente del proyecto. Toda modificación en las dimensiones de las excavaciones motivadas por el tipo de suelo deberá someterse a la aprobación del Supervisor.

Medidas de seguridad: El Contratista dispondrá los apuntalamientos y entibaciones necesarias para realizar y proteger todas las excavaciones y evitar perjuicios a la propiedad privada y en todo momento evitar accidentes durante los trabajos.

Medición

Se medirá por metro cúbico de corte en terreno de material suelto de la obra a ejecutar.

Forma de pago

El pago se efectuará según el avance en m3. El precio unitario comprende todos los costos de materiales, mano de obra, herramientas, equipos, implementos de seguridad e imprevistos necesarios para culminar esta partida a entera satisfacción del Supervisor.

01.03.05.02.02 REFINE Y COMPACTACIÓN MANUAL EN T.N. PARA

ESTRUCTURAS Descripción

Se efectuará después de concluida la excavación.

El refine consiste en perfilar las paredes como del fondo, teniendo especial cuidado que no quede protuberancias rocosas que hagan contacto con el cuerpo de las tuberías, las que pueden causar diversas averías a las instalaciones de las mismas.

La nivelación se efectuará en el fondo del terreno, con el tipo de tierra clasificada y aprobada por la Supervisión. Tanto la clase de material de relleno, como la compactación deben controlarse continuamente durante la ejecución de la obra.

El relleno superior, se realiza con material propio seleccionado procedente de las excavaciones de las zanjas, en capas de 10 a 15 cm. compactando con pisón de mano, hasta el nivel superior de la zanja. El material de relleno debe quedar como un lomo a lo largo de la zanja, para que en el proceso de consolidación, que ocurre con el tiempo, baje a su nivel.

- El relleno debe hacerse con materiales de buena calidad, libre de desperdicios, materia orgánica u otros materiales inadecuados.

- Los materiales utilizados para el relleno, deberán estar conformes con los requerimientos especificados. Seguir los requerimientos normales para relleno común cuando no se especifique el uso de material de relleno clasificado.

- Los materiales para los diversos rellenos deberán obtenerse de las excavaciones propias, que serán aprobadas por la Supervisión.

(18)

- Si el material procedente de las excavaciones o canteras, no cumplen con las condiciones granulométricas requeridas, se procederá al zarandeo y/u otros medios para separar el material incompetente.

- El contenido de materia orgánica no podrá ser superior al 5% y el material que pasa la malla Nº 40, tendrá un límite líquido máximo de 35% y un índice de plasticidad máximo de 20%.

- La adaptabilidad de los materiales y su ubicación en los rellenos estarán sujetos a la aprobación de la SUPERVISION.

El trabajo a realizar bajo estas Partidas del Contrato comprende el suministro de toda la mano de obra, herramientas, materiales, equipos y servicios necesarios para el refine y nivelación de zanja, en los diferentes diámetros y alturas que se indica en los planos y que cumplan con las Especificaciones Técnicas aplicables.

Medición

REFINE Y NIVELACION DE FONDO DE ZANJA B=(…)m. T.N. M REFINE Y NIVELACION DE FONDO DE ZANJA B=(…)m. T.S.R. M REFINE Y NIVELACION DE FONDO DE ZANJA B=(…)m. T.R. M REFINE Y COMPACTACION MANUAL EN T.N. PARA ESTRUCTURAS M2 REFINE Y COMPACTACION MANUAL EN T.S.R. PARA ESTRUCTURAS M2 REFINE Y COMPACTACION MANUAL EN T.R. PARA ESTRUCTURAS M2 Forma de pago

El pago se efectuará de acuerdo al precio unitario del contrato, constituyendo dicho precio y pago, compensación plena por mano de obra, leyes sociales, equipos fletes, etc. y todos los imprevistos necesarios para completar la partida.

01.03.05.02.03 RELLENO COMPACTADO A MANO PARA ESTRUCTURAS

Descripción

Este trabajo tiene por objeto proteger la estructura y darle un soporte firme y continuo que asegure el adecuado comportamiento de la instalación que sirva como amortiguador del impacto de las cargas externas. El relleno se realizara con el material de la excavación si cumple con las características establecidas en las definiciones de material selecto

Para efectuar un relleno compactado, previamente el Residente deberá contar con la autorización de la Supervisión.

Método de ejecución

El relleno hará por capas de 0.20m, en forma manual con el uso de pisones u otras herramientas similares. El material de relleno será el excavado separando las piedras grandes o guijarrosas.

Medición

Se medirá por metro cúbico Forma de Pago

Para el pago se determinarán en obras directamente las cantidades, de acuerdo a lo indicado en el proyecto y las órdenes del Ingeniero Supervisor.

(19)

01.03.05.02.04 ELIMINACIÓN DE MATERIAL EXCEDENTE A MANO (D=30 m) Descripción

El Contratista / Residente, una vez terminada la obra deberá dejar el terreno completamente limpio de desmonte.

Consiste en el retiro de todo el material proveniente de la demolición y de la excavación que fuera excedente y de todo material inservible. Incluye el material proveniente de reparaciones, limpieza final de la zona de trabajo y toda eliminación que sea necesario efectuarse prestará particular atención al hecho que, tratándose de trabajos a realizarse en zona urbana, no deberá apilarse los excedentes interrumpiendo el tránsito peatonal o vehicular así como molestias con el polvo que generan las tareas de apilamiento, carguío y transporte que forman parte de la partida.

La eliminación de desmonte deberá ser periódica, no permitiendo que permanezca en la obra más de un mes, salvo lo que se va a usar en los rellenos.

Medición

ELIMINACION MANUAL DE MAT. EXCEDENTE DE ZANJA EN T.N. DE (…)x(…) m. (Dm=30 m) M ELIMINACION MANUAL DE MAT. EXCEDENTE DE ZANJA EN T.S.R. DE (…)x(…) m. (Dm=30 m) M ELIMINACION MANUAL DE MAT. EXCEDENTE DE ZANJA EN T.R. DE (…)x(…) m. (Dm=30 m) M ELIMINACIÓN DE MATERIAL EXCEDENTE A MANO (D=30 m) M3 Forma de Pago

El pago se efectuara al precio unitario del contrato, por metro cúbico (m3), de acuerdo al avance de la partida, aprobados por el supervisor. Este pago incluirá todos los materiales, equipos, mano de obra que se usarán para la ejecución de la misma.

01.03.05.03 OBRAS DE CONCRETO

01.03.05.03.01 CONCRETO f'c=100 kg/cm2, PARA SOLADO

01.03.05.03.02 CONCRETO f'c=210 kg/cm2, PARA ESTRUCTURA Descripción

Concreto f’c=100 kg/cm2 en Solados

Se refieren al colocado de un solado de concreto simple sobre el terreno apisonado como una primera capa de concreto que sirve de protección y para el posterior trazo de la armadura de la estructura, cuyo espesor es de 10 cms. La resistencia mínima de la matriz de concreto será de 100 kg/cm2 y no será necesario el uso de ningún tipo de aditivo para este tipo de concreto.

Se limpiará la zona a llenar de solado de concreto simple, este deberá estar nivelado y apisonado.

Deberá colocarse puntos para mantener el nivel. Luego se vaciará el concreto simple sobre la superficie compactado, posteriormente se debe mantener el nivel requerido por tratarse de estructuras importantes.

Concreto f’c=140 kg/cm2 en dados y veredas

Los dados de protección serán construidos con concreto f´c= 140 Kg/cm2, Con espesores indicados en los planos respectivos.

(20)

Los anclajes y/o dados serán de concreto, que den como resultado una resistencia a la compresión equivalente a 140 kg/cm2 según lo indicado, como mínimo, a los 28 días de fragua. La mezcla será preparada y será vaciada sin excesivo manipuleo. Las dimensiones serán variables de acuerdo a lo indicado en los planos.

Concreto Armado f’c=210 a 280 kg/cm2

El concreto será fabricado con una mezcla de cemento- piedra chancada, que den como resultado una resistencia a la compresión equivalente mayor a 210 kg/cm2 según lo indicado, como mínimo, a los 28 días de fragua. La mezcla será preparada mecánicamente, será vaciada sin excesivo manipuleo y se utilizará el tipo de aditivo indicado en el análisis de precios unitarios para este tipo de concreto.

Medición

CONCRETO 1:10 +30% P.G. m3

CONCRETO f'c=100 kg/cm PARA SOLADO m3

CONCRETO f'c=140 kg/cm PARA DADO m3

CONCRETO f 'c=175 kg/cm2 m3

CONCRETO f'c=210 kg/cm2, PARA CAJAS m3

CONCRETO f'c=280 kg/cm PARA CAMARAS m3

Forma de Pago

Se pagará por el total del concreto vaciado y en buen estado.

01.03.05.03.03 ACERO CORRUGADO fy=4200 kg/cm2, GRADO 60 Descripción

El acero de construcción, también se denomina acero al carbono, constituye el principal producto de los aceros que se producen, El aumento del contenido de carbono en el acero eleva su resistencia a la tracción y corte, incrementa el índice de fragilidad en frío y hace que disminuya la tenacidad y la ductilidad.

Son barras de acero corrugado colocadas para absorber en el concreto los esfuerzos de tracción y corte así como para permitir que la estructura mantenga su resistencia y durabilidad durante su vida útil.

Características Técnicas

El acero de construcción es corrugado, lo cual le permite una alta adherencia con el concreto.

Antes de ser habilitadas en su posición final las barras de acero deberá estar libre de impurezas, escamas y óxidos suelto y de cualquier suciedad que los recubra caso contrario se deberá limpiar usando escobilla de acero (no tendrá más oxidación que aquella que pueda haber acumulado durante el transporte a obra), para evitar destruir o reducir la adherencia con el concreto.

El suministro de estos debe estar libres de defectos, dobleces y curvas; se aceptan aquellas que puedan ser rápidas y completamente enderezadas en el campo.

Las barras serán colocadas en posición exacta y espaciamiento que indiquen los planos y serán sujetos firmemente para impedir desplazamiento, durante el vibrado del concreto; para este fin se podrá utilizar como separadores dados de concreto, preparados especialmente con este fin.

(21)

El acero está especificado en los planos de acuerdo a su carga de fluencia pero deberá además ceñirse a las siguientes condiciones:

- Carga de Fluencia en 4200 kg/cm2. - Carga de rotura en 5000-6000 kg/cm2. - Deformación mínima a la rotura 10%

- Corrugaciones: ITINTEC o ASTM 305-66 T.

El acero se fabrica en varillas de 9 m en los siguientes diámetros: 6 mm, 8 mm, 3/8”, 12 mm, ½”, 5/8”, ¾”, 1”.

Las dimensiones y pesos nominales del acero de construcción se indican en el siguiente cuadro:

Tabla 4: Dimensiones y Pesos Nominales Acero

DIAMETRO DE BARRA SECCION

(mm²) PERIMETRO(mm) (kg/m)PESO RESALTES (mm - mín)ALTURA DE LOS

Pulg. mm - 6 28 18.8 0.222 0.24 - 8 50 25.1 0.395 0.32 3/8” 8.5 71 29.9 0.560 0.38 - 12 113 37.7 0.888 0.48 ½” 12.7 129 39.9 0.994 0.51 5/8” 15.9 199 49.9 1.552 0.71 ¾” 19.1 284 59.8 2.235 0.97 1” 25.4 510 79.8 3.973 1.27 1 3/8” 35.8 1006 112.5 7.907 1.80

Elaboración: Programa Nacional de Saneamiento Rural

Los diámetros de doblado especificados por las Normas Técnicas para la prueba de doblado son:

Tabla 5: Diámetros de Doblado

DIAMETRO 6 mm 8 mm 3/8” 12 mm ½” 5/8” ¾” 1” 1 3/8” DIAMETRO

DOBLADO 3.5d 3.5d 3.5d 3.5d 3.5d 3.5d 5d 5d 7d mm 21.0 28.0 33.3 42.0 44.5 55.6 95.5 127.0 250.6 Elaboración: Programa Nacional de Saneamiento Rural

Los aceros serán doblados por única vez, no pudiendo ser enderezados para luego corregir el doblado anterior.

Las barras son identificadas por marcas de laminación en alto relieve que indican el fabricante, el diámetro y el grado del acero.

Transporte a Obra

Se recomienda evitar el doblado de las varillas de acero para el transporte dentro de la obra, en todo caso se recomienda habilitarlos en el almacén principal de tal forma que el traslado se realice con facilidad (por las dimensiones menores que tienen las varillas listas para instalación en las estructuras específicas).

Si se almacenan por tiempos prolongados, se almacenara, en depósitos bajo techo, para evitar que estas se oxiden provocados por la humedad o el agua.

Medición

(22)

Forma de Pago

Se realizará de acuerdo al presupuesto por kilogramo (Kg).

01.03.05.03.04 ENCOFRADO Y DESENCOFRADO NORMAL

Descripción

Son estructuras temporales, construidas generalmente de madera, diseñadas para recibir el concreto no endurecido y obtener las formas y dimensiones especificadas en los planos. Método de Ejecución

Los encofrados deberán ser ejecutados por operarios calificados; su estructura debe ser tal que resista las cargas de la mezcla fresca y las cargas vivas producto del trabajo, así también las formas deberán tener la suficiente estanqueidad para impedir la pérdida de la lechada de cemento y no perjudicar la resistencia de diseño del concreto.

Los encofrados deberán poseer un adecuado sistema de arriostre para mantener su posición y forma durante el vaciado y endurecimiento del concreto. Serán de madera tornillo o similar de no menos de 5/8” de espesor, no se permitirán el uso de tirantes de alambre, ni se colocarán dentro de las formas tacos, conos, arandelas u otros elementos extraños. Todas las superficies interiores deberán estar libres de materiales adheridos, después de cada uso se pasará escobilla metálica y se recubrirán con aceite para su uso posterior. Antes de proceder con el vaciado deberán ser supervisados y aprobados. En general, el encofrado será removido cuando el concreto haya endurecido suficientemente para soportar su peso propio y cualquier otra carga de diseño.

Medición

Será por metro cuadrado (m2). Forma de Pago

Se realizará de acuerdo al presupuesto por metro cuadrado (m2).

01.03.05.04 ACABADOS

01.03.05.04.01 TARRAJEO EXTERIOR C:A 1:4, e=1.50 cm Descripción

Comprende el tarrajeo de superficies exteriores de las estructuras. Se ha considerado partes por debajo del nivel del terreno con la finalidad de proteger la estructura.

Se deberá tener en cuenta lo siguiente:

- Se empleará mortero cemento, arena de proporción 1:5, la arena será uniforme, libre de arcilla, materia orgánica y salitre.

- Se limpiarán y se humedecerán las superficies, según el caso, antes de proceder al tarrajeo.

- La superficie deberá tener suficiente aspereza para que exista buena adherencia. - El acabado del tarrajeo será un plano vertical u horizontal según sea el caso, para

ello se trabajará con cintas de preferencia de mortero pobre (1:7), corridas verticalmente a lo largo del muro.

- Las cintas convenientemente aplomadas sobresaldrán el espesor exacto del tarrajeo, tendrán el espaciamiento máximo de 1.00 m. lineal, arrancando lo más cerca posible de la esquina del paramento, una vez terminado un paño, se picarán las cintas, rellenando el espacio con mezcla algo más rica que la usada en el resto del tarrajeo.

- La entidad ejecutora cuidará y será responsable de todo maltrato o daño que ocurra en el acabado de los revoques. Correrá por su cuenta hacer los resanes hasta entregar la obra.

(23)

- El alineamiento de las aristas de todos los derrames será perfectamente recto, tanto horizontal como vertical.

- Las aristas de los derrames expuestos impactos serán convenientemente achatadas de acuerdo a las indicaciones del supervisor.

Medición

El trabajo ejecutado se medirá en metros cuadrados (M2) de superficie tarrajeada.

Forma de Pago

El pago se efectuará al precio unitario del presupuesto de acuerdo al avance de la partida realmente ejecutado, aprobadas por el Supervisor, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, materiales, equipo, herramientas y demás conceptos que completan esta partida.

01.03.05.04.02 PINTURA LATEX EN ESTRUCTURA, 2 MANOS Descripción

Comprende todas las actividades necesarias para el pintado de superficies que han sido previamente tarrajeadas, a fin de mejorar su acabado.

Para su aplicación es necesario los siguientes pasos:

- Ejecutado el revoque y estando completamente seco, se lijan los muros exteriores, con la finalidad de pulir la superficie y eliminar posibles grumos que siempre se presentan en el revoque.

- Finalmente se aplica la primera mano de pintura esmalte que puede ser con brocha o equipo de fumigación, cuidando desde un principio que no se presente superficies disparejas, secada la primera mano se aplica la segunda, tratando de uniformizar el color y presentar finalmente la obra de arte terminada.

Medición

La medición de estos trabajos se hará por Metro Cuadrado (M2), de área pintada. Forma de Pago

El pago se efectuará al precio unitario del presupuesto de acuerdo al área total de la partida realmente ejecutado, aprobadas por el Supervisor, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, materiales, equipo, herramientas y demás conceptos que completan esta partida.

01.03.05.04.03 PINTURA BITUMINOSA Descripción

Todas las paredes externas de la estructura en contacto con el terreno.

Se empleará una pintura bituminosa que tenga garantizada su utilidad, y que obtenga la aprobación previa del Supervisor,

Limpiar con cepillo u otras herramientas adicionales la superficie a proteger de modo de obtener una superficie limpia de grasas, polvo u otros materiales extraños dejándola limpia y seca.

La pintura se aplicará con brocha o rodillo, en dos capas de no menos de cuatro décimas de milímetro de espesor (0,4 mm), cada una. Se evitará su aplicación cuando la temperatura ambiente sea inferior a cinco (5) grados centígrados. El intervalo entre la aplicación de cada capa dependerá de la temperatura ambiente, con un mínimo de dos días.

(24)

Deberá utilizarse protección contra la lluvia durante las cuarenta y ocho (48) horas siguientes al extendido final.

Medición

La medida para el pago será la cantidad de metros cuadrados (m2) correspondientes al área de la superficie debidamente pintada y aceptada por el Ingeniero Supervisor.

Forma de Pago

El pago se efectuará al precio unitario del presupuesto de acuerdo a la cantidad de metros cuadrados pintados de la partida realmente ejecutado, aprobadas por el Supervisor, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, materiales, equipo, herramientas y demás conceptos que completan esta partida.

01.03.05.05.01 ACCESORIOS DE TUBO ROMPECARGA DN=2" 01.03.05.05.02 ACCESORIOS DE TUBO ROMPECARGA DN=1 1/2" 01.03.05.05.03 ACCESORIOS DE TUBO ROMPECARGA DN=1" Descripción

Esta partida consiste en el suministro e instalación y transporte hasta el lugar de su instalación de los accesorios necesarios para conformar Tubo Rompe carga de acuerdo a los planos correspondientes.

El Tubo Rompe carga se colocan dentro de las líneas de conducción de agua potable, con la finalidad de reducir la presión de la tubería a cero protegiendo así a la tubería. Ubicando según sea el caso en puntos estratégicos.

Los accesorios del Tubo Rompe carga serán colocadas dentro de una caja de concreto, Procedimiento Constructivo

Se realizará los trabajos de armado y embone de uniones, tuberías y todo elemento necesario para conformar El Tubo Rompe carga, de acuerdo a las cantidades y los diámetros establecidos en los planos.

Los accesorios deberán soportar fluidos a una presión mínima de 10 kg/cm02.

Los accesorios serán fabricados a inyección y deberán cumplir con la norma técnica nacional respectiva para accesorios roscados o a simple presión.

El funcionamiento de los accesorios será comprobado luego de las instalaciones y deberán funcionar adecuadamente, sin permitir pérdidas por goteo y similares.

Se tendrá cuidado de no dañar los accesorios antes, durante y después de la instalación, hasta la recepción conforme de los mismos.

Materiales

Se utilizarán los siguientes materiales y accesorios:

- TUBERIA

- TAPÓN SP PVC 2" CON PERFORACION DE 3/16" - CODO SP PVC 2" X 90°

- TUBERIA PVC CLASE 7,5 DE 2", NTP 399.002:2015 - REDUCCIÓN SP PVC 4" A 2"

- TUBERIA PVC CLASE 7,5 DE 4", NTP 399.002:2015 - TEE SP PVC 4"

- TRANSICION PVC UF-SP 63mmx2" PN10 CON 01 ANILLO DE ACERO, NTP ISO

1452:2011

(25)

Medición

La forma de medida es la Unidad (und) Forma de Pago

El pago se efectuará al precio unitario del presupuesto por unidad de la partida realmente ejecutado, aprobadas por el Supervisor, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, materiales, equipo, herramientas y demás conceptos que completan esta partida.

(26)

7 MANUAL DE OPERACIÓN Y MANTENIMIENTO

7.1 INTRODUCCIÓN

Los sistemas de abastecimiento de agua rural son administradas por las propias comunidades a través de las juntas administradoras o las entidades comunales afines El manual es una guía general para los responsables y operadores de los sistemas de agua potable para la zona rural, en este documento pueden encontrar respuestas a los principales problemas relativos a la correcta operación y mantenimiento de sus sistemas de agua. Es muy importante dar énfasis al mantenimiento preventivo y correctivo, para brindar un buen servicio a la población

Con la correcta operación y mantenimiento del sistema se garantiza la sostenibilidad y el cuidado de la inversión realizada (construcción del sistema). Es muy importante de involucrar a la población en el uso correcto del sistema domiciliario así como de hacer conocer su sistema de agua potable. Haya que dar énfasis en el cobro de una tarifa que cubra los costos del operador y compra de cloro básicamente para mantener operando el sistema y tener un agua potable.

Este Manual deberá ser utilizado por todo el personal asignado a las actividades de Operación y Mantenimiento del Sistema de Agua Potable, correspondiéndole la atribución de proponer en cualquier momento modificaciones, actualizaciones técnicas o sugerencias prácticas para optimizar su contenido.

7.2 ASPECTOS GENERALES

7.2.1 Definiciones

Operación: Conjunto de acciones que se efectúan para poner en funcionamiento a todos los componentes o partes de un sistema de agua potable.

Mantenimiento: Acciones permanentes que se realizan con la finalidad de conservar un adecuado estado de funcionamiento de los componentes o partes del sistema. Mantenimiento preventivo: Es aquel que se realiza con una frecuencia determinada con la finalidad de prevenir y evitar daños al sistema

Mantenimiento correctivo: Consiste en las acciones que se efectúan para reparar daños o reponer piezas deterioradas por el uso.

Operador : Persona calificada responsable de la operación y mantenimiento de las instalaciones del sistema de agua potable.

7.2.2 Disposiciones Generales

Se debe garantizar una buena operación y mantenimiento del sistema, para lograr que el agua que se consuma sea de buena calidad, que se tenga un servicio continuo y en la cantidad necesaria.

La junta administradora de Servicios de Saneamiento (JASS), es la responsable de la operación y mantenimiento del sistema de agua potable.

El operador designado por la JASS es la persona calificada y responsable de la adecuada operación y mantenimiento del sistema.

(27)

Durante la ejecución de la obra se debe capacitar a los usuarios en el uso y mantenimiento preventivo del servicio y sus partes, con el fin de reducir la posibilidad del mantenimiento correctivo.

Si para efectuar actividades de mantenimiento se requiere interrumpir el servicio, se debe comunicar a los usuarios el período de la interrupción para que puedan tomar las precauciones necesarias en cuanto a provisión de agua.

7.3 INFRAESTRUCTURA EN LÍNEAS DE CONDUCCIÓN

7.3.1 Definición

Se denomina línea de conducción a la tubería que conduce el agua empleando solo la energía de la gravedad, desde la fuente de abastecimiento hasta el reservorio de almacenamiento.

En algunos casos cuando existe demasiado desnivel entre la captación y el reservorio (mayor a 50 metros) se instalan cámaras rompe presión tipo CRP-6 o tubos rompe carga para evitar que la tubería reviente por la presión del agua.

Cuando el terreno es muy accidentado, la tubería puede atravesar zonas elevadas (lomadas) o zonas de depresión (profundas) formándose bolsas de aire o acumulación de sólidos respectivamente, para lo cual se instalan válvulas de aire (parte alta) o válvulas de purga (parte baja).

7.3.2 Componentes

El cuadro que sigue presenta los principales elementos que componen la línea de conducción:

Tabla 6: Componentes de Líneas de Conducción

Parte componente Características

Tuberías Línea que abastece el reservorio de almacenamiento desde la captación. Pueden ser de PVC, HDPE (polietileno), hierro galvanizado, entre otros.

Accesorios Utilizados para los cambios de dirección o para el control del flujo (codos de 90°, 45°, tees, reducciones, válvulas de compuerta o de mariposa.

Caja de reunión de caudales Hacia ella ingresan las líneas provenientes desde distintas captaciones de agua. La salida de cámara es única y constituye la línea de conducción.

Pases aéreos Según el recorrido que tenga la línea se requerirá de pases aéreos por ríos o quebradas.

Válvulas de control Permiten el paso o cierre del flujo, así como también permiten regular o limitar el caudal de circulación. Se instalan en la estructura de captación.

Válvulas de aire Se colocan en puntos altos de la línea

Válvulas de purga Se colocan en los puntos más bajos de la línea y permiten el vaciado de tramos de línea para así eliminar sedimentos acumulados

Cámaras rompe presión para

líneas Son estructuras hidráulicas destinadas a reducir la presión en lalínea. Tubo rompe carga Son estructuras hidráulicas destinadas a reducir la presión en la

línea. Elaboración: Programa Nacional de Saneamiento Rural

(28)

7.3.3 Dispositivos y Accesorios

Los dispositivos (cámaras y válvulas) y accesorios ubicados generalmente en las líneas y redes pueden clasificarse en base a su aplicación: para operación y control del flujo, para permitir el mantenimiento o para protección de la línea y partes componentes.

A continuación se presenta un cuadro donde se indican los principales accesorios previstos en las líneas de conducción, aducción y redes:

Tabla 7: Dispositivos y Accesorios empleados

Dispositivos y accesorios Operación Mantenimiento Protección

Válvula de compuerta X X

Válvula de purga X

Ventosa (expulsión o admisión de aire) X X

Juntas de expansión/dilatación X

Anclajes X

Cámara rompe presión o Tubo rompe carga X X

Cámara reunión o distribución de caudales X Elaboración: Programa Nacional de Saneamiento Rural

7.3.4 Válvulas

Se tienen las siguientes tipologías de válvulas:

- Válvulas de control

- Válvulas de descarga / purga - Válvulas ventosas

Ilustración 1: Esquema de Ubicación de Válvulas

Elaboración: Programa Nacional de Saneamiento Rural

Válvulas de Control

Las válvulas de control son dispositivos que permiten regular o interrumpir el flujo de agua en conductos cerrados. Permiten controlar el caudal con cierta facilidad cuando es necesario.

Una de las válvulas generalmente se coloca aguas arriba en la base de la línea, y otras a lo largo de la línea, distribuyéndolas en puntos convenientes para permitir el aislamiento y purga de tramos por causa de reparaciones, sin que exista la necesidad de vaciar toda la línea.

Estas válvulas también van a permitir regular el caudal durante el llenado de la línea, gradualmente y así evitar los golpes de ariete.

(29)

Estas válvulas han sido colocadas en las líneas de conducción y aducción, de manera que permita vaciar algún tramo en el menor tiempo posible, sin necesidad de tener que vaciar toda la línea.

Válvulas de Purga

Las válvulas de purga o de descarga se han colocado en los puntos bajos de las líneas, para eliminar el agua cuando se hace la desinfección de la red de distribución y para permitir la evacuación del agua siempre que sea necesario.

Esto ocurre generalmente, cuando se está llenando la línea para asegurar la salida del aire, cuando se va a vaciar la línea para ser reparada o por otras razones de naturaleza operacional, tales como limpieza de la línea mediante purgado de sedimentos.

Ventosas para Expulsión y Admisión de Aire

Las ventosas son dispositivos colocados en los puntos elevados de las tuberías, permitiendo la expulsión del aire durante el llenado de la línea o del aire que normalmente se acumula en esos puntos. Por otro lado, se tiene que las ventosas dejan penetrar el aire en la tubería cuando está descargándose, porque de lo contrario, la línea presentaría presiones internas negativas.

Anclajes

Los anclajes son dispositivos constituidos por bloques de concreto y ubicados en los codos, tees, tapones u otros accesorios, para soportar el componente de esfuerzos no equilibrados resultantes de la presión interna del agua.

Cámara Rompe Presión para Líneas

En lugares de mucha pendiente se instalan cámaras rompe presión para líneas (especialmente en líneas de conducción) sirven para disipar la energía del agua. Si no se instala podría reventarse la tubería y accesorios por la presión del agua.

Tubo Rompe Carga

Tiene la misma función que la cámara rompe presión para líneas, es sirven para disipar la energía del agua. Si no se instala podría reventarse la tubería y accesorios por la presión del agua.

Cámara Rompe Presión para Redes

En lugares de mucha pendiente se instalan cámaras rompe presión para redes que sirven para disipar la energía del agua y permitir que se obture el servicio aguas abajo cuando no haya uso del servicio mediante una válvula de cierre o flotadora. Si no se instala podría reventarse la tubería y accesorios por la presión del agua.

(30)

7.4 OPERACIÓN Y MANTENIMIENTO

7.4.1 Operación

Para poner en funcionamiento: abrir despacio la válvula de salida de la captación para que el agua ingrese a la tubería de conducción. Poco a poco se hace girar la mariposa en sentido contrario a las agujas del reloj.

Para eliminar sedimentos y residuos: Abrir lentamente la válvula de purga en la línea de conducción, se deja escapar el agua que viene con suciedad, cuando el agua está limpia se cierra la válvula poco a poco.

Para eliminar el aire acumulado en la tubería: Abrir despacio la válvula de aire, cuando deja de hacer ruido y se observa que el agua sale con presión cerrar la válvula poco a poco.

7.4.2 Mantenimiento

Solo requiere chequear que no exista atoro en la tubería.

Todos los meses recorrer y revisar la línea de conducción con ayuda del plano de replanteo.

Verificar si hay zonas húmedas porque allí puede haber una tubería rota por reparar. Si hay fugas en los tubos debe reemplazarse inmediatamente la parte dañada. Cambiar válvulas y accesorios dañados.

Abrir y cerrar las válvulas de purga y aire en los recorridos mensuales.

En caso de existir grietas o partes dañadas en las estructuras, éstas deben repararse. Desinfección de las tuberías

La desinfección de la tubería de conducción se efectúa con la desinfección de la captación.

Limpieza externa en cámaras húmedas: reunión, distribución y rompe presión Limpiar externamente las estructuras y sus alrededores retirando malezas, piedras y otros materiales extraños.

Profundizar los canales de coronación y limpia.

Limpiar el dado móvil y el extremo del tubo de limpia y rebose.

Reparar el alambre de púas del cerco perimétrico y repintar los postes. Reparar el lecho de piedras del canal de limpia y rebose.

Limpiar y repintar las tapas metálicas.

Engrasar pernos, tuercas y bisagras de las tapas sanitarias y de la puerta del cerco perimétrico.

Limpieza interna en cámaras de reunión, distribución y rompe presión

Quitar el tubo de rebose para evacuar las aguas de la cámara húmeda retirando previamente el dado móvil.

Limpiar con escobilla y badilejo las paredes, piso y accesorios de la cámara húmeda y la parte interna de la tapa sanitaria.

Enjuagar con abundante agua y dejar salir el líquido por la tubería de limpia.

Desinfección de cámaras de reunión, distribución y rompe presión

Luego de realizada la limpieza interna de las cámaras se procede a su desinfección. Con la limpieza interna solamente se elimina la suciedad por lo que se tiene que desinfectar para matar todos los microbios. Esta actividad se realiza luego de la construcción o reparación de las instalaciones.

(31)

Para desinfectar se requieren los siguientes materiales:

- Hipoclorito de calcio al 30 –35% - Un balde

- Una cuchara sopera - Un trapo

- Guantes de jebe para el operador - Una escobilla

Preparar la solución para la desinfección: disolver 6 cucharas soperas de hipoclorito de calcio al 30-35% en un balde con 10 litros de agua, o 3 cucharas soperas de hipoclorito de calcio de 65-70% en 10 litros de agua. Luego disolver bien, removiendo cuidadosamente por espacio de 5 minutos.

Con la solución preparada y un trapo frotar las paredes, piso y accesorios de la cámara húmeda.

Colocar el tubo de rebose y guardar la solución sobrante para otras estructuras con cámara húmeda (máximo 4 usos).

Cerrar las tapas metálicas.

Proceder con otra estructura, si existiese.

Limpieza externa en estructuras sin cámara húmeda (cajas de válvulas de aire y purga)

Limpiar externamente las estructuras y sus alrededores retirando malezas, piedras y otros materiales extraños.

Abrir las tapas metálicas. Engrasar pernos y tuercas de tapas metálicas sanitarias. En caso de grietas o rajaduras en las estructuras resanar con partes iguales de cemento y arena fina.

Mantener la parte superior de las estructuras por encima del nivel del suelo.

En el caso de las cajas con válvulas de purga de agua, profundizar y limpiar el canal de limpia, limpiar el dado móvil y tapón perforado.

Limpieza interna en estructuras sin cámara húmeda (cajas de válvulas de aire y purga)

Retire todo material extraño que se encuentre al interior de las cámaras.

Revisar si la grava de la caja de válvulas se ubica entre 3 a 5 cm debajo del nivel de las tuberías, válvulas y accesorios.

Maniobrar en uno y otro sentido las válvulas. Lubricar las válvulas existentes.

Cerrar las válvulas de purga de aire.

Abrir la válvula de agua para dejar operativa la línea de conducción. Cerrar las tapas metálicas sanitarias.

7.5 MANTENIMIENTO PERIÓDICO DE LA LÍNEA DE CONDUCCIÓN
