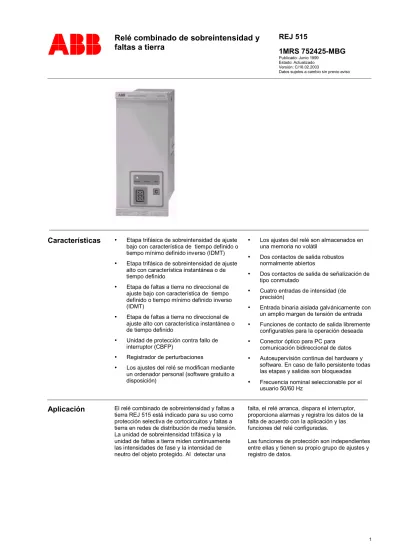

Características
• Etapa trifásica de sobreintensidad de ajuste bajo con característica de tiempo definido o tiempo mínimo definido inverso (IDMT) • Etapa trifásica de sobreintensidad de ajustealto con característica instantánea o de tiempo definido
• Etapa de faltas a tierra no direccional de ajuste bajo con característica de tiempo definido o tiempo mínimo definido inverso (IDMT)
• Etapa de faltas a tierra no direccional de ajuste alto con característica instantánea o de tiempo definido
• Unidad de protección contra fallo de interruptor (CBFP)
• Registrador de perturbaciones
• Los ajustes del relé se modifican mediante un ordenador personal (software gratuito a disposición)
• Los ajustes del relé son almacenados en una memoria no volátil
• Dos contactos de salida robustos normalmente abiertos
• Dos contactos de salida de señalización de tipo conmutado
• Cuatro entradas de intensidad (de precisión)
• Entrada binaria aislada galvánicamente con un amplio margen de tensión de entrada • Funciones de contacto de salida libremente
configurables para la operación deseada • Conector óptico para PC para
comunicación bidireccional de datos • Autosupervisión continua del hardware y
software. En caso de fallo persistente todas las etapas y salidas son bloqueadas
• Frecuencia nominal seleccionable por el usuario 50/60 Hz
Aplicación
El relé combinado de sobreintensidad y faltas a tierra REJ 515 está indicado para su uso como protección selectiva de cortocircuitos y faltas a tierra en redes de distribución de media tensión. La unidad de sobreintensidad trifásica y la unidad de faltas a tierra miden continuamente las intensidades de fase y la intensidad de neutro del objeto protegido. Al detectar unafalta, el relé arranca, dispara el interruptor, proporciona alarmas y registra los datos de la falta de acuerdo con la aplicación y las funciones del relé configuradas.
Las funciones de protección son independientes entre ellas y tienen su propio grupo de ajustes y registro de datos.
Diseño
El relé consta de una unidad de sobre-intensidad de ajuste bajo y ajuste alto, una unidad de faltas a tierra de ajuste bajo y ajuste alto y una unidad de protección contra fallo de interruptor. Además, el relé incluye un sistema de autosupervisión y una unidad registradora de perturbaciones.Unidad de sobreintensidad
Cuando las intensidades de fase exceden la intensidad de arranque ajustada para la etapa de ajuste bajo I>, la unidad de sobreintensidad arranca y, después de un tiempo preselec-cionado de ~ 55ms, proporciona una señal de arranque. Una vez transcurrido el tiempo de operación ajustado, en operación de tiempo definido, o el tiempo de operación calculado, en operación de tiempo inverso, la unidad de sobreintensidad opera. Del mismo modo, la etapa de ajuste alto I>> de la unidad sobre-intensidad arranca cuando la sobre-intensidad de arranque ajustada es excedida, y proporciona una señal de arranque después del tiempo de arranque preajustado de ~ 30 ms. Una vez transcurrido el tiempo de operación ajustado, la unidad de sobreintensidad opera.La etapa de ajuste bajo de la unidad de sobreintensidad admite una característica de tiempo definido o de tiempo mínimo definido inverso (IDMT). Cuando se utiliza la
característica IDMT, existen 6 grupos de curvas tiempo/intensidad disponibles. Cuatro de las curvas cumplen con los estándares BS 142 y CEI 255, y se las denomina "normal inversa", “muy inversa”, “extremadamente inversa” e “inversa de larga duración”. Las dos curvas adicionales se denominan “RI” y “RD”. La función de tiempo inverso de la etapa I> se puede inhibir con el arranque de la etapa I>>. Entonces el tiempo de operación se determina por la etapa I>>.
Si no es necesaria, se puede inhabilitar la operación de la etapa I>>.
El valor de la intensidad de arranque ajustada I>>/In de la etapa I>> se puede doblar
automáticamente en una situación de arranque, p. ej. cuando el objeto a proteger es conectado a
desde un valor por debajo de 0.2 x I> a un valor superior a 1.5 x I> en menos de 60 ms. La situación de arranque termina cuando la intensidad cae por debajo de 1.25 x I>.
Unidad de faltas a tierra
Una vez que la intensidad de falta a tierra excede la intensidad de arranque ajustada para la etapa de ajuste bajo I0>, la unidad de faltas a tierra arranca y, después de un tiempo preseleccionado de ~ 60ms, proporciona una señal de arranque. Una vez transcurrido el tiempo de operación ajustado, en operación de tiempo definido, o el tiempo de operación calculado, en operación de tiempo inverso, la unidad de faltas a tierra opera. Del mismo modo, la etapa de ajuste alto I0>> de la unidad de faltas a tierra arranca cuando la intensidad de
arranque ajustada es excedida, y proporciona una señal de arranque después del tiempo de arranque preajustado de ~ 40 ms. Una vez transcurrido el tiempo de operación ajustado, la unidad de faltas a tierra opera.
La etapa de ajuste bajo de la unidad de faltas a tierra admite una característica de tiempo definido o de tiempo mínimo definido inverso (IDMT). Cuando se utiliza la característica IDMT, existen 6 grupos de curvas tiempo/intensidad disponibles. Cuatro de las curvas cumplen con los estándares BS 142 y CEI 255, y se las denomina “normal inversa", “muy inversa”, “extremadamente inversa” e “inversa de larga duración”. Las dos curvas adicionales se denominan “RI” y “RD”.
La función de tiempo inverso de la etapa I0> se puede inhibir con el arranque de la etapa I0>>. Entonces el tiempo de operación se determina por la etapa I0>>.
Si no es necesaria, se puede inhabilitar la operación de la etapa I0>>.
El valor de la intensidad de arranque ajustada I0>>/In de la etapa I0>> se puede doblar automáticamente en una situación de arranque, p. ej. cuando el objeto a proteger es conectado a la red. De este modo, el valor de la intensidad de arranque de la etapa de sobreintensidad I0>> se puede ajustar por debajo del nivel de la
Unidad CBFP
El relé incorpora una unidad de protección contra fallo de interruptor (CBFP). La unidad CBFP genera una señal de disparo por la salida PO2 después del tiempo de operación ajustado de 0.1…1s, siempre que la falta no haya sido despejada en ese tiempo. Normalmente, la unidad CBFP controla el interruptor aguas arriba. También se puede usar para disparar mediante circuitos de disparo redundantes del mismo interruptor, si el interruptor dispone de dos bobinas de disparo. La unidad de protección contra fallo de interruptor se activa mediante un conmutador software.
Unidad registradora de
perturbaciones
El relé incluye una unidad interna registradora de perturbaciones, que registra valores momentáneos, lógica interna y señales de control externas. El registrador de perturba-ciones se puede ajustar para que se active por la operación de las etapas de protección o mediante una señal externa de activación, tanto en flanco de subida como de bajada.
Unidad de autosupervisión
El relé está provisto de un sistema de auto-supervisión para la monitorización de fallos internos. Cuando el sistema de autosupervisión detecta un fallo interno en el relé, el LED de indicación de disponibilidad empieza a parpadear. Al mismo tiempo, el relé de alarma de autosupervisión, normalmente en estado excitado, cae y un código de fallo puede ser leído desde el relé. Este código de fallo identifica la anomalía que ha sido detectada.Capacidades de comunicación
Los datos de relé, como eventos, datos de entrada, valores de ajuste e información registrada se pueden leer mediante la interfaz óptica al PC. El relé se comunica mediante protocolo SPA-BUS con una tasa detransferencia de datos de 4.8 ó 9.6 kbps. Para la conexión de un PC, se necesita un cable de conexión óptica tipo 1MKC950001-1.
Alimentación auxiliar
Para su operación, el relé requiere un suministro de tensión auxiliar asegurado. La fuente de alimentación interna del relé proporciona las tensiones requeridas por la electrónica del relé. La fuente de alimentación está aislada
galvánicamente. Un LED verde indicador de "READY” en el panel frontal se enciende cuando el módulo de fuente de alimentación está operativo.
Márgenes de tensión de entrada:
• Margen CA de 80…265 V ca,
110/120/220/240 V nominales
• Margen CC de 38…265 V cc,
48/60/110/125/220 V nominales
El lado primario de la fuente de alimentación se protege con un fusible situado en la placa de circuito impreso del relé. El calibre del fusible es de 2.5 A (lento).
Datos técnicos
Tabla 1: Entradas de energizaciónIntensidad nominal In 0.2 A 1 A 5 A
en permanencia 1.5 A 4 A 20 A
Capacidad térmica
de conducción durante 1 s 20 A 100 A 500 A
Intensidad de resistencia dinámica, valor medio ciclo
50 A 250 A 1250 A
Impedancia de entrada <750 mΩ <100 mΩ <20 mΩ
Frecuencia nominal fn 50 Hz ó 60 Hz ±5 Hz
Tabla 2: Margenes de medida
Intensidades medidas en las fases L1, L2 y L3 como múltiplos de las intensidades nominales In de las
entradas de energización
0...50 x In
Intensidad de falta a tierra como un múltiplo de la intensidad nominal In de la entrada de energización
0...8 x In
Tabla 3: Características de contacto de salida para las salidas robustas (PO1 y PO2)
Terminales X2.1/3-4, X2.1/5-6
Tensión nominal 250 V cc/ca
Capacidad de conducción en permanencia 5 A
Cierre y conducción durante 0.5 s 30 A
Cierre y conducción durante 3.0 s 15 A
Capacidad de ruptura en cc, cuando la constante de tiempo del circuito de disparo es L/R <40 ms, a 48/110/220 V cc
5 A / 3 A / 1 A
Material del contacto AgCdO2
Tabla 4: Características de contacto de salida para las salidas de señalización y salida de autosupervisión (S01, S02 y IRF)
Terminales X2.1/7-8-9, X2.1/10-11-12, X2.1/13-14-15
Tensión nominal 250 V cc/ca
Capacidad de conducción en permanencia 5 A
Cierre y conducción durante 0.5 s 10 A
Cierre y conducción durante 3.0 s 8 A
Capacidad de ruptura en cc, cuando la constante de tiempo del circuito de disparo es L/R <40 ms, a 48/110/220 V cc
1 A / 0.25 A / 0.15 A
Material del contacto AgCdO2
Tabla 5: Entrada binaria externa
Nivel de tensión nominal de control externa Un = 24/48/60/110/220 V cc
Margen de operación 18…265 V cc
Intensidad de control típica del circuito de entrada 2...25 mA
Tabla 8: Ensayos dieléctricos
Ensayo de aislamiento de acuerdo con la CEI 60255-5 2 kV, 50 Hz, 1 min. Ensayo de tensión de impulso de acuerdo con la CEI 60255-5 5 kV, 1.2/50 µs, 0.5 J Ensayo de la resistencia de aislamiento de acuerdo con la CEI 60255-5 > 100 MΩ, 500 V cc Tabla 9: Ensayos de compatibilidad electromagnética
El nivel de ensayo de inmunidad CEM cumple los requerimientos especificados en el estándar genérico EN 50082-2
modo común 2.5 kV
Ensayo de perturbaciones en ráfagas, 1 MHz, clase III (CEI 60255-22-1)
modo diferencial 1.0 kV
por descarga de contacto 6 kV Ensayo de descarga
electrostática, clase III, (CEI 61000-4-2)
por descarga en aire 8 kV
conducidas, modo común (CEI 61000-4-6)
10 V (rms), f = 150 kHz…80 MHz radiadas, modulada en amplitud
(CEI 61000-4-3)
10 V/m (rms), f = 80…1000 MHz radiadas, modulada por pulso
(ENV 50204)
10 V/m, f = 900 MHz Ensayo de interferencias de
radiofrecuencia
radiadas, ensayo con un transmisor portátil (CEI 60255-22-3, método C) f = 77.2 MHz, P = 6 W; f = 172.25 MHz, P = 5 W puertos ca/cc 4 kV Ensayo de perturbaciones de transitorios rápidos (CEI 60255-22-4 y CEI 61000-4-4)
contactos binarios 2 kV
fuente de alimentación, puertos ca/cc
4 kV, modo común 2 kV, modo diferencial Ensayo de inmunidad a las ondas
de choque
(CEI 61000-4-5) puertos de E/S 2 kV, modo común
1 kV, modo diferencial emisión de RF conducida (red
eléctrica del terminal)
EN 55011, clase A Ensayos de emisión
electromagnética
(EN 55011 y EN 50081-2) Emisión de RF radiada EN 55011, clase A
Aprobación CE Cumple con la directiva de CEM 89/336/EEC y la directiva de BT 73/ 23/EEC
Tabla 10: Ensayos mecánicos
Ensayos de vibraciones (CEI 60255-21-1) clase I Ensayo de choques/sacudidas (CEI 60255-21-2) clase I Tabla 11: Condiciones ambientales
Ensayo de frío seco de acuerdo con la CEI 60068-2-1 Ensayo de calor seco de acuerdo con la CEI 60068-2-2 Ensayos ambientales climáticos
Ensayo de calor húmedo de acuerdo con la CEI 60068-2-30 Grado de protección por encapsulamiento de la caja del dispositivo
de acuerdo con la CEI 529, cuando el relé se monta en panel
IP54
Diagrama de
bloques
Fig. 1 Diagrama de conexión del relé combinado de sobreintensidad y faltas a tierra. La intensidad residual se mide mediante un transformador toroidal de intensidad
Pedido
El número de orden de pedido identifica el hardware como se describe abajo.Este número se indica mediante una etiqueta en la tira de marcado del panel frontal.
REJ515A 400BAA
Tipo de interfaz analógica A: Transformadores adaptadores
Gama de tensiones entrada digital A: Gama de tensiones entrada digital Ur = 24/48/60/110/220 V dc
Gama de tensión auxiliar de la fuente de alimentación B: Ur = 110/120/220/240 V ca; 48/60/110/125/220 V dc
Número de hardware Revisión
Relé combinado de sobreintensidad y faltas a tierra
Al realizar un pedido, rogamos especifique:
Información de pedido Ejemplo de pedido
1. Designación de tipo y cantidad REJ 515, 5 unidades
2. Número de orden de pedido REJ515A 400-BAA
3. Cable de conexión óptica 1 unidad (1MKC 950001-1)
4. Herramienta de ajuste y simulación del relé 1 unidad (Software REJ) Números de orden de pedido
Cable de conexión óptica 1MKC 950001-1
Herramienta de ajuste y simulación del relé Software REJ
Referencias
Información adicionalUser’s Guide 1MRS 750612-MUM
