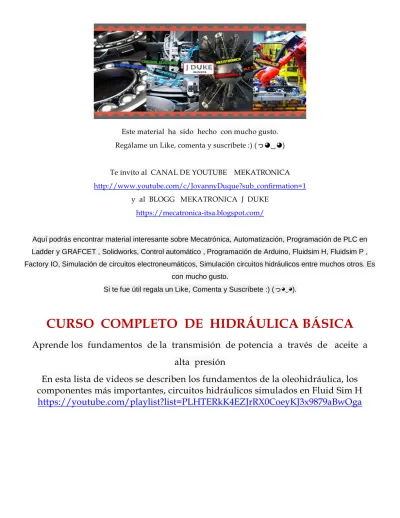

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
CILINDRO DE SIMPLE EFECTO
Vínculo del video de apoyo https://youtu.be/g0KZwf3e2zg
Objeto
Elemento que transforma la energía Hidráulica en energía mecánica para realizar movimientos axiales y simultáneamente transmitir una fuerza de gran Potencia. Ejerciendo la fuerza en un solo sentido
Construcción
El cilindro de simple efecto consta de los siguientes componentes importantes para su funcionamiento:
(1) tapa atornillada, (2) tornillo de purga, (3) pistón (4) cuerpo del cilindro, (5) cojinete de pistón, (6) empaque y ( 7) protector de suciedad.
Funcionamiento
El fluido entra en el tubo del cilindro por el lado del émbolo (alimentación por un solo lado).
Por la resistencia del émbolo se establece en el líquido una presión.
Al vencer la resistencia, el émbolo se desplaza y su vástago sale (avance).
El émbolo regresa (retorno) al conmutar la válvula distribuidora con ayuda de una fuerza exterior.
El movimiento de retorno puede ser producido también por medio de un muelle de compresión (muelle recuperador) montado en el cilindro.
El movimiento de retorno puede ser producido también por medio de un muelle de com presión (muelle recuperador) montado en el cilindro.
Actividad: Buscar en la Web y analizar el siguiente Video FESTO “CILINDROS Y MOTORES HIDRÁULICOS” http://www.youtube.com/watch?v=bNj5VqdgcqM
Actividad: Consulta la página WEB “Selección de Cilindros”
http://www.pegamo.es/descargas/power-team/circuitos/SelCilindros.pdf
Actividad : en esta página podrá encontrar todo tipo de componente hidráulico y de diferentes fabricantes http://www.olagorta.com
Actividad: Cilindro de simple efecto
Establecer un sistema hidráulico según el esquema siguiente. Al accionar una válvula distribuidora 3/2, el vástago del émbolo del cilindro de simple efecto debe salir. Al dejar de aplicar la presión, la pesa m debe hacer regresar el émbolo a su lugar.
El grupo de accionamiento proporciona el caudal de líquido. Hay montada una válvula limitadora de presión, a fin de que la presión en el sistema hidráulico no sobrepase el valor admisible, la presión puede leerse en un manómetro. Para mandar el cilindro de simple efecto hay intercalada una válvula distribuidora 3/2 (cerrada en posición de reposo). Al accionar ésta, se abre el paso de P a A (posición b) y el émbolo de trabajo se desplaza a su posición final.
Después de conmutar la válvula distribuidora (a la posición a), la pesa m empuja el émbolo hasta su posición inicial; el líquido a presión sale del cilindro y regresa por A a T al depósito. El ejercicio puede realizarse también con un cilindro dotado de un muelle de recuperación. Después de conmutar la válvula distribuidora (a la posición a), el muelle de compresión empuja el émbolo de trabajo hasta su posición inicial y, como consecuencia, el líquido sale del cilindro y llega por A a T al depósito.
Simbología
Aplicaciones
Elevación de cargas
Compresión de
materiales
Bloqueo de cargas
Desplazamiento de
Cargas
ELECCIÓN DE UN CILINDRO
http://w.cecuamaq.com/pdf/Powerteam/Cilindros/Seleccion%20del%20Cilindro%20adecuado.pdf https://www.miesa.com/single-post/2016/09/13/power-team-cilindros-hidr%C3%A1ulicos
