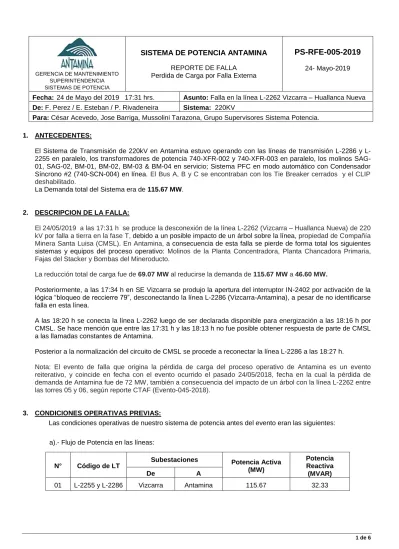

GERENCIA DE MANTENIMIENTO SUPERINTENDENCIA SISTEMAS DE POTENCIA
SISTEMA DE POTENCIA ANTAMINA
REPORTE DE FALLAPerdida de Carga por Falla Externa
PS-RFE-005-2019
24- Mayo-2019
Fecha: 24 de Mayo del 2019 17:31 hrs. Asunto: Falla en la línea L-2262 Vizcarra – Huallanca Nueva De: F. Perez / E. Esteban / P. Rivadeneira Sistema: 220KV
Para: César Acevedo, Jose Barriga, Mussolini Tarazona, Grupo Supervisores Sistema Potencia.
1. ANTECEDENTES:
El Sistema de Transmisión de 220kV en Antamina estuvo operando con las líneas de transmisión L-2286 y L- 2255 en paralelo, los transformadores de potencia 740-XFR-002 y 740-XFR-003 en paralelo, los molinos SAG- 01, SAG-02, BM-01, BM-02, BM-03 & BM-04 en servicio; Sistema PFC en modo automático con Condensador Síncrono #2 (740-SCN-004) en línea. El Bus A, B y C se encontraban con los Tie Breaker cerrados y el CLIP deshabilitado.
La Demanda total del Sistema era de 115.67 MW.
2. DESCRIPCION DE LA FALLA:
El 24/05/2019 a las 17:31 h se produce la desconexión de la línea L-2262 (Vizcarra – Huallanca Nueva)de 220 kV por falla a tierra en la fase T, debido a un posible impacto de un árbol sobre la línea, propiedad de Compañía Minera Santa Luisa (CMSL). En Antamina, a consecuencia de esta falla se pierde de forma total los siguientes sistemas y equipos del proceso operativo: Molinos de la Planta Concentradora, Planta Chancadora Primaria, Fajas del Stacker y Bombas del Mineroducto.
La reducción total de carga fue de 69.07 MW al reducirse la demanda de 115.67 MW a 46.60 MW.
Posteriormente, a las 17:34 h en SE Vizcarra se produjo la apertura del interruptor IN-2402 por activación de la lógica “bloqueo de reccierre 79”, desconectando la línea L-2286 (Vizcarra-Antamina), a pesar de no identificarse falla en esta línea.
A las 18:20 h se conecta la línea L-2262 luego de ser declarada disponible para energización a las 18:16 h por CMSL. Se hace mención que entre las 17:31 h y las 18:13 h no fue posible obtener respuesta de parte de CMSL a las llamadas constantes de Antamina.
Posterior a la normalización del circuito de CMSL se procede a reconectar la línea L-2286 a las 18:27 h.
Nota: El evento de falla que origina la pérdida de carga del proceso operativo de Antamina es un evento reiterativo, y coincide en fecha con el evento ocurrido el pasado 24/05/2018, fecha en la cual la pérdida de demanda de Antamina fue de 72 MW, también a consecuencia del impacto de un árbol con la línea L-2262 entre las torres 05 y 06, según reporte CTAF (Evento-045-2018).
3. CONDICIONES OPERATIVAS PREVIAS:
Las condiciones operativas de nuestro sistema de potencia antes del evento eran las siguientes:
a).- Flujo de Potencia en las líneas:
N° Código de LT Subestaciones Potencia Activa (MW)
Potencia Reactiva (MVAR)
De A
01 L-2255 y L-2286 Vizcarra Antamina 115.67 32.33
4. SECUENCIA CRONOLOGICA:
Hora SE Descripción
17:31 Vizcarra
Desconexión de la línea L-2262 (Vizcarra – Huallanca Nueva) de 220 kV, por falla a tierra en la fase T, debido a un posible impacto de un árbol sobre la línea, propiedad de Compañía Minera Santa Luisa.
En Antamina, a consecuencia de esta falla se pierde de forma total los siguientes sistemas y equipos del proceso operativo: Molinos de Planta Concentradora, Planta Chancadora Primaria, fajas del Stacker y Bombas del Mineroducto.
17:34 Vizcarra
Posteriormente, desconecta la línea L-2286 por apertura del Interruptor IN-2402 por activación de la lógica de bloqueo de recierre. “BLOQ79 TRIP ON”. En Antamina queda cerrado el Interruptor IN 2408, quedando la línea tensionada desde Antamina.
17:38 Antamina El COES (Javier Aracayo) da pase para recuperar la carga de Antamina.
Vizcarra Antamina (SE Vizcarra) intenta comunicarse sin éxito con la Compañía Minera Santa Luisa (CMSL).
17:42 Antamina Se abre el interruptor IN-2408 de la Línea L2286 por operación, ya que en el lado Vizcarra quedó abierto.
18:08 Antamina Se culmina con la reposición de carga de los molinos de la Planta Concentradora.
18:13 Vizcarra Antamina (SE Vizcarra) logra comunicarse con SE Huallanca Nueva (CMSL), quienes indican que están inspeccionando la línea L-2262.
18:16 Vizcarra CMSL declara disponible para energización la L-2262. Confirman que la falla se produjo en su línea a consecuencia del impacto de un árbol.
18:20 Vizcarra Se energiza la línea L-2262 18:27 Vizcarra Se energiza la línea L-2286 18:28 Antamina En servicio la línea L-2286.
5. ACTUACION DE LAS PROTECCIONES:
A consecuencia de la falla de la referencia se afectan las siguientes cargas de Antamina:
En SE Antamina A las 15:31 h
Subestación Código Señalización INT
Planta
Concentradora,
Chancadora Primaria, Stacker y otras cargas auxiliares.
Molinos y cargas auxiliares
Protección UV (Prot. Propia Molino)
Protección UV (Prot. Propia)
En SE Vizcarra A las 15:34 h
Subestación EQUIPO Código Señalización INT A/C Vizcarra L2286 GE-D60 BLOQ79 TRIP ON IN-2414
/ IN-2402 A
Vizcarra L2286 GE-C60 AR DISABLE ON IN-2414 A
6. CONTADORES DE MANIOBRAS EN SE VIZCARRA
Subestación CELDA Código ANTES DESPUES
R S T R S T
Vizcarra L-2286 IN-2414 266 256 261 267 257 263
Vizcarra L-2286 PR-371 7 11 8 7 11 8
Vizcarra L-2262 IN-2554 530 524 525 531 525 526
Vizcarra L-2262 PR-387 12 14 12 12 14 12
7. ANALISIS DEL EVENTO:
Como consecuencia de la falla de la línea L-2262 se produjo una subtensión en las barras de 220kV y 23kV de Antamina que ocasionaron la pérdida de demanda.
En la barra 220kV la mínima tensión registrada fue de 13.18 kV (6% de Vn) en la fase T.
En la barra 23kV la mínima tensión registrada fue de 11.30 kV (49.13% de Vn) en la fase T. La tensión estuvo por debajo del 85% Vn (19.55kV) durante 42.70 ms.
Figura: Oscilografía Línea L-2286 220kV, relé protección D60
Figura: Oscilografía Sección 08, relé protección F60
La desconexión de la Línea L-2286 ocurre por la apertura del interruptor IN-2402 en SE Vizcarra, por la actuación de la lógica de bloqueo de recierre 79 en el relé C60. La ocurrencia de este evento se produjo 03 minutos después de la desconexión de la línea L-2262 en la SE Vizcarra. El análisis de este evento se encuentra en investigación y se requiere el informe de falla de CMSL así como la data registrada por sus relés de protección, ya que sus protecciones están relacionadas con el relé C60 de Antamina.
Figura. Gráfico resumen del anillo de SE Vizcarra
8. SUMINISTROS INTERRUMPIDOS:
N° Suministro Potencia (MW)
Tiempo de Desconexión
Protección Inicio Final Duración
01
Molinos, Mineroducto,
Chancadora Primaria y otras cargas auxiliares.
69.07 17:31 18:08 00:37 Protección UV
9. CONCLUSIONES Y RECOMENDACIONES:
La pérdida de demanda de Antamina se debió a la falla a tierra ocurrida en la línea L-2262 (Vizcarra- Huallanca Nueva) por posible caída de un árbol sobre la línea L-2262 cerca de la Torre 6.
Se solicita al CTAF del COES la apertura de un proceso de investigación del evento de falla, con la participación de la Compañía Minera Santa Luisa para determinar responsabilidades, definir acciones y seguimiento, que eviten la recurrencia de este tipo de fallas que vienen afectando la operación de Antamina.
La línea L-2286 (Vizcarra-Antamina) no presentó falla eléctrica, su desconexión se produjo 3 minutos después de haberse desconectado la línea L-2262 Vizcarra - Huallanca Nueva por la falla mencionada. Esta actuación indebida debe ser investigada con la participación de CMSL, y con la data disponible de las protecciones de la línea L-2262.
10. ACCIONES EJECUTADAS:
Comunicado a CC-COES sobre la perdida de carga.
Coordinación con agentes internos: SE Vizcarra, ELECON, Planta Concentradora, ELEMIN.
11. ANEXOS:
Figura: Reporte del Portal del COES
Figura: Demanda de Antamina antes de la falla
Figura: Demanda de Antamina luego de la falla
