RED DE CAMINOS DE LA ZONA DE CONCENTRACIÓN PARCELARIA DE MONTES DE SAN TIRSO (2ª FASE) (SAN TIRSO DE ABRES)

Texto completo

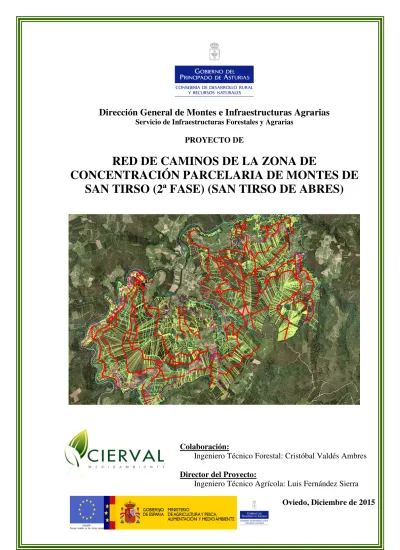

(1)Dirección General de Montes e Infraestructuras Agrarias Servicio de Infraestructuras Forestales y Agrarias. PROYECTO DE. RED DE CAMINOS DE LA ZONA DE CONCENTRACIÓN PARCELARIA DE MONTES DE SAN TIRSO (2ª FASE) (SAN TIRSO DE ABRES). Colaboración: Ingeniero Técnico Forestal: Cristóbal Valdés Ambres Director del Proyecto: Ingeniero Técnico Agrícola: Luis Fernández Sierra Oviedo, Diciembre de 2015.

(2) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Dirección General de Montes e Infraestructuras Agrarias Servicio de Infraestructuras Forestales y Agrarias. RED DE CAMINOS DE LA ZONA DE CONCENTRACIÓN PARCELARIA DE MONTES DE SAN TIRSO (2ª FASE) (SAN TIRSO DE ABRES) (SAN TIRSO DE ABRES). COLABORACION: EL INGENIERO TECNICO FORESTAL: Cristóbal Valdés Ambres DIRECCION: EL INGENIERO TÉCNICO AGRÍCOLA: Luis Fernández Sierra OVIEDO, DICIEMBRE DE 2015.

(3) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. INDICE GENERAL. DOCUMENTO Nº 1.- “MEMORIA”, con siete anejos: Anejo I:. Resumen del Proyecto.. Anejo II:. Trazado geométrico y movimiento de tierras. Anejo III:. Justificación del cálculo de los precios.. Anejo IV:. Plan de obra.. Anejo V:. Estudio Preliminar de Impacto Ambiental.. Anejo VI:. Estudio de Seguridad y Salud.. Anejo VII: Estudio de Gestión de residuos.. DOCUMENTO Nº2.- “PLANOS” Plano nº1:. Plano de situación y emplazamiento (1 hoja). Plano nº2:. Planta general (1 hoja). Plano nº3:. Planta (10 hojas). Plano nº4:. Perfiles longitudinales (12 hojas). Plano nº5. Perfiles transversales (4 hojas). Plano nº6:. Secciones tipo (1 hoja). Plano nº7:. Obras de fábrica (1 hoja). Plano nº8:. Señaléctica (1 hoja). DOCUMENTO Nº3.- “PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES”. DOCUMENTO Nº4.- “PRESUPUESTO”, consta de tres capítulos: Capítulo I: Mediciones. Capítulo II: Cuadro de precios. Capítulo III: Presupuesto..

(4) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. DOCUMENTO Nº1.- MEMORIA.

(5) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. INDICE MEMORIA I.- MEMORIA: 1.- Antecedentes 2.- Objeto del proyecto 3.- Situación 4.- Estado actual 5.- Justificación y descripción de la solución adoptada 5.1.- Justificación de la solución adoptada 5.2.- Descripción de las obras del Proyecto 5.2.1.- Trazado 5.2.2.- Secciones tipo 5.2.3.- Movimiento de tierras 5.2.3.1.- Desbroce de la vegetación 5.2.3.2.- Demolición de obras de fábrica 5.2.3.3.- Desmontes y terraplenes 5.2.3.4.- Excavación en saneos de plataforma 5.2.3.5.- Ensanche mediante excavación y terraplenado 5.2.3.6.- Acondicionamiento de explanada 5.2.3.7.- Escollera 5.2.3.8.- Explanación cargaderos de madera 5.2.4.- Obras de fábrica 5.2.4.1.- Drenaje longitudinal 5.2.4.2.- Drenaje transversal 5.2.4.3.- Puntos de agua 5.2.5.- Afirmado y pavimentación 5.2.6.- Señalización 5.2.7.- Seguridad y salud 5.2.8.- Gestión de residuos 6.- Relación de servicios afectados 7.- Estudio de preliminar de impacto ambiental 8.- Afecciones a bienes de interés histórico cultural 9.- Requisitos administrativos para la contratación 1.

(6) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 9.1.- Plazo de ejecución 9.2.- Clasificación del contratista 9.3.- Fórmula de revisión de precios 9.4.- Declaración de obra completa 10.- Presupuesto II.- ANEJOS A LA MEMORIA: Anejo I:. Resumen del Proyecto.. Anejo II:. Trazado geométrico y movimiento de tierras. Anejo III:. Justificación del cálculo de los precios.. Anejo IV:. Plan de obra.. Anejo V:. Estudio Preliminar de Impacto Ambiental.. Anejo VI:. Estudio de Seguridad y Salud.. Anejo VII: Estudio de Gestión de residuos.. 2.

(7) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 1.- ANTECEDENTES La Concentración Parcelaria de Montes de San Tirso (2ª Fase), en el concejo de San Tirso de Abres, fue declarada de utilidad pública y urgente ejecución por Decreto 31/2013, de 19 de junio (Boletín Oficial del Principado de Asturias, de fecha 26 de junio de 2013), del Consejo de Gobierno del Principado de Asturias. Como complemento a dicha concentración se proyecta la creación de una red de caminos que facilite el acceso rodado con medios mecánicos a las nuevas fincas de reemplazo. En fecha 15 de junio de 2015 se emite informe-propuesta en el que se solicita por parte del Jefe de Servicio de Infraestructuras Forestales y Agrarias, la contratación mediante procedimiento Negociado sin publicidad, de la consultoría y asistencia técnica para la redacción del proyecto de “RED DE CAMINOS EN LA ZONA DE CONCENTRACIÓN PARCELARIA DE MONTES DE SAN TIRSO (2ª FASE). En la Resolución de 9 de octubre de 2015, se adjudica a CIERVAL MEDIOAMBIENTE SLU el contrato de consultoría y asistencia técnica para la redacción del citado proyecto, y se designa para la Dirección Técnica al Ingeniero Técnico Agrícola D. Luis Fernández Sierra, adscrito al Servicio de Infraestructuras Forestales y Agrarias.. 2.- OBJETO DEL PROYECTO El presente proyecto tiene por objetivo definir y valorar las obras necesarias para dotar de una red viaria adecuada y suficiente para el acceso a las nuevas fincas de reemplazo resultantes de la concentración parcelaria. Se plantean un total de cincuenta caminos con una longitud total de 65.854 m de los que 59.287 m son de traza existente y 6.567 m son de nueva traza.. 3.- SITUACIÓN La zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase) se encuentra en el municipio de San Tirso de Abres, dentro del área Occidental de Asturias, distando 157 km de Oviedo. Dentro del concejo de San Tirso de Abres, la Concentración se extiende por todas las zonas de monte situadas al Sur del Río Eo, tomando por tanto. 3.

(8) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. terrenos en los entornos de los núcleos rurales de: Goxe, Lourido, Solmayor, La Antigua, Mourela, Grandela, Castros, Baodinsua, Louredal, Espasande, Lombal, Villa, Eilale, Matela, Trasdacorda, Prado, San Andrés y Valiñaseca. La zona de Concentración ocupa una superficie total de 1.944,41 ha.. 4.- ESTADO ACTUAL En la actualidad existe una red de caminos en la zona que da acceso terrenos de monte fundamentalmente, presentan un ancho variable de 2,5-4 m, siendo el ancho medio de 3 m, con capa de rodadura formada por el terreno natural. En general, se puede calificar el estado de los caminos como deficiente, debido sobre todo y según tramos, a los firmes en mal estado y anchos insuficientes para lo que es una adecuada explotación forestal de los terrenos arbolados. También existen zonas con problemas de pendientes excesivas y, en general, falta de drenaje. Las trazas se pueden considerar en la mayor parte del trazado como aceptables. En algunas zonas no existen caminos que den servicio a las futuras fincas de reemplazo.. 5.- JUSTIFICACIÓN Y DESCRIPCIÓN DE LA SOLUCIÓN ADOPTADA 5.1.- Justificación de la solución adoptada. El diseño de las obras de la red de caminos se ha basado en los siguientes objetivos: o Habilitar de acceso rodado a todas las fincas de reemplazo. o Dotar a los caminos de una anchura adecuada para el tránsito de vehículos agrícolas-forestales y sus aperos. o Reducir las pendientes excesivas y mejorar las rasantes. o Proporcionar las capas de rodadura adecuadas a las tipologías y volumen de tráfico en cada uno de los caminos. o Crear los sistemas de drenaje adecuados. o Aumentar el radio de giro en las curvas más cerradas. Todas las actuaciones se planificarán con las mínimas alteraciones posibles a los actuales trazados. 4.

(9) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. En función de los objetivos planteados se han decidido como alternativas más adecuadas para las obras las siguientes: 1. En cuanto a las anchuras de los caminos se ha optado por dos anchos de rodadura en función del rango establecido para cada camino: -. 4,5 m para los caminos de mayor tráfico ó principales. -. 4 m para el resto. 2. Los radios de curvatura se han decidido en función de la tipología del tráfico y de las características de los caminos, estableciendo un radio mínimo de giro de 8 m. 3. Se ejecutará un sistema de drenaje para la evacuación de aguas tanto transversal como longitudinal, que favorezca la conservación de los caminos. Consistirá básicamente en tramos puntuales de cunetas de hormigón para el drenaje longitudinal, y en badenes de hormigón para el drenaje transversal. Puntualmente se colocarán caños de distinto diámetro de polietileno corrugado. 4. Los taludes irán en función del tipo de material que se vaya encontrando a lo largo de las trazas, optando por los siguientes: en desmonte serán 1/1 en tierras, 2/3 en tránsito y 1/3 en roca; en terraplén serán 1/1 tanto en terraplén como en pedraplén. 5. Los movimientos de tierras serán los mínimos necesarios para la ejecución de las obras y tendrán en cuenta en todo momento la compensación de las mismas para minimizar los sobrantes, retirando éstos a vertederos legalizados. 6. Para la elección del tipo de firme, en los casos en los que se incorpora, se han tenido en cuenta las características del terreno existente, la tipología del camino, el tipo de vehículos que transitarán por él y el entorno del mismo. Se ha optado por un firme de 20 cm de espesor, formado por suelo seleccionado tipo 2 procedente de la traza o bien, por suelo seleccionado tipo 3 procedente de cantera. Las zonas de pendientes elevadas serán pavimentadas con hormigón, y las zonas de. 5.

(10) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. entronques con otros viales pavimentados, se dejarán con una capa de rodadura de triple tratamiento superficial.. 5.2.- Descripción de las obras del Proyecto. Los datos principales de las obras de ejecución planteadas son los siguientes: 5.2.1.- Trazado Para el diseño de la red de caminos se ha partido de la existente en la actualidad, con las menores variantes posibles que garanticen el acceso a todas las fincas tal y como establece el Objeto del Proyecto. Con esta premisa, se establece actuar de dos maneras diferenciadas: 1. Caminos existentes con un trazado adecuado para el uso propuesto. En estos casos, se conservará el trazado en planta, centrando las actuaciones en ampliar la sección transversal hasta alcanzar el ancho propuesto en la sección tipo correspondiente, y mejorando la rasante del perfil longitudinal. El diseño de estos caminos se hace en Planta Esquemática. 2. Caminos existentes cuyo trazado es mejorable y caminos de nueva apertura. En estos casos, se calcula su trazado geométrico (planta y alzado) mediante software de diseño de caminos a partir de cartografía LIDAR disponible. A continuación se presentan los datos de longitud de los caminos (ver su disposición sobre el terreno en el Plano nº2), así como las longitudes diseñadas en Planta Esquemática y con Topografía LIDAR: LONGITUD CAMINO. Diseño a partir de Planta Esquemática. A. 1.104. B. 1.194. 420. 1.614. B-1. 895. 280. 1.175. B-2. 1.404. 1.404. B-2-1. 1.119. 1.119. C. 5.812. C-1. 682. Diseño a partir de Topografía LIDAR. Total. 1.104. 200. 6.012 682. 6.

(11) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. LONGITUD CAMINO. Diseño a partir de Planta Esquemática. C-2. 3.862. 3.862. C-2-1. 1.026. 1.026. C-2-1-2. 522. 522. C-2-2. 421. C-2-4. 1.402. 1.402. C-3. 1.651. 1.651. C-4. 569. 569. C-5. 1.557. 1.557. C-7. 535. C-9. 1.323. 1.323. D. 751. 751. D-1. 392. 392. E. 844. 844. F. 1.281. 1.281. F-1. 275. 120. 395. G. 1.995. 280. 2.275. G-2. 135. 135. G-4. 336. 336. H. 1.439. I. 877. 877. I-2. 679. 679. J. 3.157. 2020. 5.177. J-1. 1.135. 180. 1.315. J-1-2. 462. 462. J-2. 2.497. 2.497. J-2-2. Diseño a partir de Topografía LIDAR. 450. 200. 240. Total. 871. 735. 1.679. 1.276. 1.276. 540. 1.881. J-3. 1.341. J-3-1. 708. 708. J-4. 1.477. 1.477. J-6. 1.065. 1.065. K. 1.263. 1.263. L. 993. 993. M. 174. 174. N. 852. 852. O. 3.302. 3.302. O-2. 1.330. O-2-2. 316. 316. P. 1.989. 1.989. 180. 1.510. 7.

(12) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. LONGITUD CAMINO. Diseño a partir de Planta Esquemática. R. Diseño a partir de Topografía LIDAR. Total. 181. 181. S. 792. 792. T. 623. 623. U. 526. 526. V. 1.203. 1.203. TOTAL. 59.287. 5.2.2. 6.567. 65.854. Secciones tipo. En función de las anchuras de los caminos y de los tipos de firmes y pavimentos en los casos que lo lleven asociado, se establecen las siguientes secciones tipo para cada uno: • TIPO I: Corresponde a caminos en los que no se aporta afirmado, con 4 m de ancho de rodadura sobre terreno explanado, sin cuneta. • TIPO II: Corresponde a caminos de material granular seleccionado procedente de las trazas, con 4 m de ancho de rodadura, espesor de 20 cm, sin cuneta • TIPO III: Corresponde a caminos de material granular seleccionado procedente de cantera, con 4,5 m de ancho de rodadura, espesor de 20 cm, sin cuneta. • TIPO IV: Corresponde a tramos de camino que se van a pavimentar con triple riego, generalmente son tramos de entronque con otros viales pavimentados. Presentan anchos de rodadura variables de 4-4,5 m, y cuenta bordillo. • TIPO V: Corresponde a tramos de camino que se van a pavimentar con hormigón por su elevada pendiente. Presentan un ancho de rodadura de 4 m y no llevan cuneta asociada.. 8.

(13) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO. Tipo I. Tipo II Tipo III Tipo IV Tipo V. Ancho de explanación (m). 4. 4,40. 4,90. 4,3-4,8. 4,20. Ancho de rodadura (m). 4. 4. 4,5. 4-4,5. 4. Suelo seleccionado de la traza (cm). 20. Suelo seleccionado de cantera (cm). 20. 10. Base de zahorra artificial (cm). 15. Triple Tratamiento Superficial (cm). 5. Pavimento de hormigón (cm). 12. Anchura cuneta bordillo (cm). 40. En el siguiente cuadro se resumen las características más importantes de cada uno de los caminos: CAMINO. LONGITUD. CAMINO A. 1.104. CAMINO B. 1.614. CAMINO B-1. 1.175. CAMINO B-2. 1.404. CAMINO B-2-1. 1.119. CAMINO C. 6.012. CAMINO C-1. 682. CAMINO C-2. 3.862. CAMINO C-2-1 CAMINO C-2-1-2. 1.026 522. CAMINO C-2-2. 871. CAMINO C-2-4. 1.402. CAMINO C-3. 1.651. CAMINO C-4. 569. TRAMO Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+074 Pk 1+074 - Pk 1+104 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+760 Pk 0+760 - Pk 1+158 Pk 1+158 - Pk 1+614 Pk 0+000 - Pk 0+398 Pk 0+398 - Pk 0+657 Pk 0+657 - Pk 1+157 Pk 0+000 - Pk 1+374 Pk 1+374 - Pk 1+404 Pk 0+000 - Pk 1+119 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 6+012 Pk 0+000 - Pk 0+682 Pk 0+000 - Pk 3+832 Pk 3+832 - Pk 3+862 Pk 0+000 - Pk 1+026 Pk 0+000 - Pk 0+522 Pk 0+000 - Pk 0+170 Pk 0+170 - Pk 0+562 Pk 0+562 - Pk 0+871 Pk 0+000 - Pk 1+402 Pk 0+000 - Pk 1+621 Pk 1+621 - Pk 1+651 Pk 0+000 - Pk 0+569. ANCHURA 4 4 4 4 4 4 4 4 4 4 4 4 4 4,50 4,50 4 4,50 4 4 4 4 4 4 4 4 4 4. SECC. TIPO IV I IV IV I V I I V I I IV I IV III I III IV I I I V I I I IV I. RODADURA Triple Trat. Explanación Triple Trat. Triple Trat. Explanación Hormigón Explanación Explanación Hormigón Explanación Explanación Triple Trat. Explanación Triple Trat. Mat. Cantera Explanación Mat. Cantera Triple Trat. Explanación Explanación Explanación Hormigón Explanación Explanación Explanación Triple Trat. Explanación. 9.

(14) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO. LONGITUD. CAMINO C-5. 1.557. CAMINO C-7 CAMINO C-9. 735 1.323. CAMINO D. 751. CAMINO D-1. 392. CAMINO E. 844. CAMINO F. 1.281. CAMINO F-1. 395. CAMINO G. 2.275. CAMINO G-2 CAMINO G-4. 135 336. CAMINO H. 1.679. CAMINO I. 877. CAMINO I-2. 679. CAMINO J. 5.177. CAMINO J-1. 1.315. CAMINO J-1-2. 462. CAMINO J-2. 2.497. CAMINO J-2-2. 1.276. CAMINO J-3. 1.881. CAMINO J-3-1. 708. CAMINO J-4. 1.477. CAMINO J-6. 1.065. CAMINO K. 1.263. CAMINO L. 993. CAMINO M. 174. TRAMO Pk 0+000 - Pk 1+527 Pk 1+527 - Pk 1+557 Pk 0+000 - Pk 0+735 Pk 0+000 - Pk 1+323 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+751 Pk 0+000 - Pk 0+392 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+844 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+281 Pk 0+000 - Pk 0+395 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+880 Pk 0+880 - Pk 1+520 Pk 1+520 - Pk 2+275 Pk 0+000 - Pk 0+135 Pk 0+000 - Pk 0+336 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+679 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+877 Pk 0+000 - Pk 0+649 Pk 0+649 - Pk 0+679 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 5+177 Pk 0+000 - Pk 0+268 Pk 0+268 - Pk 0+363 Pk 0+363 - Pk 1+285 Pk 1+285 - Pk 1+315 Pk 0+000 - Pk 0+155 Pk 0+155 - Pk 0+432 Pk 0+432 - Pk 0+462 Pk 0+000 - Pk 2+467 Pk 2+467 - Pk 2+497 Pk 0+000 - Pk 1+276 Pk 0+000 - Pk 1+851 Pk 1+851 - Pk 1+881 Pk 0+000 - Pk 0+708 Pk 0+000 - Pk 0+910 Pk 0+910 - Pk 1+305 Pk 1+305 - Pk 1+477 Pk 0+000 - Pk 1+065 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+263 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+993 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+174. ANCHURA 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4,5 4,5 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4. SECC. TIPO I IV I I IV I I IV II IV I II IV I II I I I IV I IV I I IV IV III I V I IV V I IV I IV I I IV I I V I I IV I IV I IV I. RODADURA Explanación Triple Trat. Explanación Explanación Triple Trat. Explanación Explanación Triple Trat. Mat. Traza Triple Trat. Explanación Mat. Traza Triple Trat. Explanación Mat. Traza Explanación Explanación Explanación Triple Trat. Explanación Triple Trat. Explanación Explanación Triple Trat. Triple Trat. Mat. Cantera Explanación Hormigón Explanación Triple Trat. Hormigón Explanación Triple Trat. Explanación Triple Trat. Explanación Explanación Triple Trat. Explanación Explanación Hormigón Explanación Explanación Triple Trat. Explanación Triple Trat. Explanación Triple Trat. Explanación. 10.

(15) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO. LONGITUD. CAMINO N. 852. CAMINO O. 3.302. CAMINO O-2. 1.510. CAMINO O-2-2. 316. CAMINO P. 1.989. CAMINO R. 181. CAMINO S. 792. CAMINO T. 623. CAMINO U. 526. CAMINO V. 1.203. 5.2.3. TRAMO Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+852 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 3+302 Pk 0+000 - Pk 0+680 Pk 0+680 - Pk 1+510 Pk 0+000 - Pk 0+286 Pk 0+286 - Pk 0+316 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+959 Pk 1+959 - Pk 1+989 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+181 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+792 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+623 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 0+496 Pk 0+496- Pk 0+526 Pk 0+000 - Pk 0+030 Pk 0+030 - Pk 1+203. ANCHURA 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4. SECC. TIPO IV I IV I I IV I IV IV I IV IV I IV I IV I IV I IV IV I. RODADURA Triple Trat. Explanación Triple Trat. Explanación Explanación Triple Trat. Explanación Triple Trat. Triple Trat. Explanación Triple Trat. Triple Trat. Explanación Triple Trat. Explanación Triple Trat. Explanación Triple Trat. Explanación Triple Trat. Triple Trat. Explanación. Movimiento de tierras 5.2.3.1 Desbroce de la vegetación. Se plantea una partida de desbroce de la vegetación en los tramos donde hay que hacer nueva apertura de la caja de camino. La labor se establece mixta a mano y/o máquina según las posibilidades, y con el fin de poder replantear el eje de la caja y/ cabezas de talud. La medición de la labor es de 6.567 m. 5.2.3.2 Demolición de obras de fábrica Se incluyen 2 ud de demolición de obras de fábrica. 5.2.3.3 Desmontes y terraplenes En los tramos de nueva apertura, es decir los diseñados a partir de Topografía LIDAR (6.567 m), se ha obtenido un volumen total de movimiento de tierras, incluidas 3. trazas y sobreanchos de 17.827,64 m para el desmonte, y 6.542,97 m3 para el terraplén. El material procedente de excavación que sea adecuado, se utilizará para la formación de terraplenes extendido por capas con espesor uniforme, en ningún caso superior a 25 cm. antes de compactar y suficientemente reducido en cualquier caso para. 11.

(16) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. obtener una densidad del 100% del Ensayo del Proctor Normal o del 98% del Ensayo del Proctor Modificado. En los desmontes se utilizarán distintos tipos de taludes en función de la naturaleza del terreno: Tierra: Talud 1:1 Tránsito: Talud 2:3 Roca: Talud 1:3 El material procedente de la excavación en desmonte que no sea utilizable en la elaboración de terraplén se transportará a vertedero. La tierra vegetal se extenderá en las inmediaciones del lugar de excavación para enmascarar los taludes de terraplén y en los bordes de la traza, suponiendo esta manera de proceder una medida correctora importante al impacto ambiental de las actuaciones. 5.2.3.4 Excavación en saneos de plataforma Se incluye en el PK 1+725 del Camino C un tramo de 125 m de longitud de saneo de plataforma a una profundidad de 20 m, lo cual da una medición total de 112,5 m3. 5.2.3.5 Ensanche mediante excavación y terraplenado Esta actuación se realizará en todos los caminos cuya traza en planta se va a respetar, es decir los diseñados a partir de Planta Esquemática (59.287 m) y consistirá en el ensanche de la plataforma del camino hasta las necesidades pertinentes para tener un ancho final de rodadura de 4-4,5 m según caminos. En general el ensanche se hará hacia la zona de desmonte, evitando las zonas de terraplén no consolidado. La partida incluye, en su caso, el arranque y retirada de arbolado/tocones de los taludes. También se prevé la eliminación de la acumulación de materiales en el lateral del camino (zona de terraplén), de manera que se permita la salida del agua de la caja. En este sentido, de dará un bombeo a la formación de la explanada hacia la zona de terraplén. Se incluye la mejora de las rasantes, perfilado de taludes y compactación de la explanada. La medición de la unidad de obra se realiza por metro lineal (59.287 m) para el conjunto de los caminos, en función de la sección de movimiento de tierras medio obtenido a partir de los perfiles transversales.. 12.

(17) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 5.2.3.6 Acondicionamiento de explanada Se hará a lo largo de la longitud total de todos los caminos (65.854 m), y consistirá en regularizar, rasantear y compactar la plataforma existente, así como perfilar los taludes. La compactación se realizará a humedad óptima, la densidad exigida será del 95% del Ensayo del Proctor Normal. Las zonas de desmonte y la última capa de terraplén serán perfectamente perfiladas con la pendiente transversal marcada. 5.2.3.7 Escollera A realizar en el PK 0+020 del camino O-2-2, con una medición de 120 m3. 5.2.3.8 Explanación cargaderos de madera Se presupuesta explanar 19 zonas asociadas, generalmente a tramos de caminos de actuación para utilización como cargaderos de madera. Se ha tomado como referencia una longitud de explanación de 30 m, 8 m de ancho y altura variable según zonas. La medición total es de 11.340 m3. 5.2.4. Obras de fábrica 5.2.4.1 Drenaje longitudinal. Con el objeto de evitar la acumulación de agua sobre la calzada, se proyecta la construcción de cuneta-bordillo de rígola 40 cm en los tramos donde se va a pavimentar con triple riego (1.850 m). También se colocará tubo de drenaje de 160 mm en el PK 1+700 del Camino C a lo largo de 150 m. 5.2.4.2 Drenaje transversal El drenaje transversal para la evacuación del agua de la cuneta se soluciona mediante caños de polietileno corrugado de distintos diámetros, con sus correspondientes arquetas y boquillas, situados según plano nº3, así como, fundamentalmente, badenes de hormigón armado: • Caños de hormigón de 40 cm de diámetro: 3 ud de 5 m de longitud cada una. • Caños de hormigón de 60 cm de diámetro: 1 ud de 6 m de longitud. • Badenes de hormigón armado: 2.241 m2 con ancho y longitud variables 13.

(18) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. También se incluye la limpieza de 2 pasos salvacunetas y la colocación de otros 2 pasos salvacunetas de PVC y 315 mm. 5.2.4.3 Puntos de agua Se plantea la construcción de dos puntos de agua contra incendios: uno en el PK 0+015 del Camino M, y otro en el PK 0+360 del Camino C-9, según obra tipo reflejada en el plano nº7. 5.2.5. Afirmado y pavimentación. A los caminos (en parte o todo el trazado) E, F-1 y G se les aplicará una capa de firme de 20 cm de espesor consistente en suelo seleccionado obtenido de las trazas. La medición total es de 1.553,16 m3 compactados. A los caminos C, C-2 y J, que son los caminos principales de la red, se les aplicará, a excepción de los entronques con carreteras pavimentadas, una capa de firme de 20 cm de espesor consistente en material granular seleccionado, procedente de cantera. De la misma manera, los tramos a pavimentar con hormigón de los caminos B, B-1, C-2-2, J-1, J-1-2, y J-4, se les dotará de 10 cm del mismo tipo de material. La medición total para el conjunto de los caminos es de 14.749,43 m3 compactados. Las zonas de entronques con caminos pavimentados y un tramo del Camino O-2, serán pavimentadas con triple riego. Para ello, se va a afirmar previamente estos tramos con zahorra artificial ZA 0/20 procedente de cantera a un espesor de 15 cm. La medición total de zahorra incorporada es de 764,12 m3 compactados. La medición del pavimento de triple riego a ejecutar es de 7.430 m2. Se pavimentarán varios tramos de caminos asociados a zonas de pendientes elevadas: B, B-1, C-2-2, J-1, J-1-2 y J-4. Se utilizará hormigón HF 3,5 de 12 cm de espesor. La medición total es de 6.776 m2. 5.2.6. Señalización y balizamiento. Se colocará el cartel anunciador de obra, conforme a especificaciones incluidas en los Planos. Se colocarán 35 señales de Stop en las zonas de entronque con caminos o carreteras pavimentadas. Se colocarán 20 m de barrera de seguridad metálica.. 14.

(19) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 5.2.7. Seguridad y salud. Conforme al RD 1627/97 de 24 de Octubre y una vez verificado que el número de jornadas (24 meses*22 días/mes*8 operarios = 4.224 jornales) es superior a 500, se debe redactar un Estudio de Seguridad y Salud. En dicho Estudio se prevé el alquiler del barracón de vestuarios durante el plazo de ejecución de la obra (24 meses), además de los elementos de seguridad como: cinta de balizamiento, señales de tráfico, ropa de trabajo, chalecos reflectantes, botiquín portátil en obra, y demás elementos de seguridad. 5.2.8. Gestión de residuos. En aplicación del Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición, se incluyen en el presupuesto las partidas necesarias para abordar la gestión de los generados con la ejecución del presente Proyecto. 6.- RELACIÓN DE SERVICIOS AFECTADOS Por el tipo de Proyecto no es necesaria la gestión permisos o autorizaciones de ocupación de terrenos colindantes. El final del camino O-2-2 entronca con la Carretera Nacional N-640, con lo cual se cursará solicitud de entronque ante el Ministerio de Fomento. Se realizará la correspondiente solicitud a la Confederación Hidrográfica del Cantábrico para la construcción de los puntos de agua previstos en los caminos M y C-9... 7.- ESTUDIO PRELIMINAR DE IMPACTO AMBIENTAL Teniendo en cuenta la tipología de proyectos sujetos a EPIA según el PORNA, el presente proyecto se encuentra incluido dentro de los mismos ya que se incluyen aperturas de pistas citadas en el punto 13 del PORNA como “Apertura de pistas forestales y de otro tipo, especialmente las turísticas y de servidumbre ganadera, minera, eléctrica y de telecomunicación”. Se incluye el EPIA como Anejo V.. 15.

(20) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 8.- AFECCIONES A BIENES DE INTERÉS HISTÓRICO-CULTURAL En lo referente a Patrimonio Cultural que deba ser tenido en cuenta para su protección y conservación, se ha de realizar un Informe de Impacto sobre el Patrimonio Cultural de la zona de Concentración Parcelaria y remitirlo a la Consejería de Educación y Cultura del Principado de Asturias. 9.- REQUISITOS ADMINISTRATIVOS PARA LA CONTRATACIÓN 9.1.- Plazo de ejecución. Las obras que comprenden el presente Proyecto deberán ejecutarse en el plazo de VEINTICUATRO MESES (24) a partir de la firma del acta de replanteo de la obra, y de acuerdo con el plan de obras que figura en el anejo correspondiente de la presente memoria. La obra terminada tendrá un plazo de garantía de UN (1) AÑO a partir de la recepción de la misma.. 9.2.- Clasificación del contratista:. De acuerdo con el Artículo nº 65 del Real Decreto Legislativo 3/2011, de 14 de noviembre por la que se aprueba el Texto Refundido de la Ley de Contratos del Sector Público, redactado por el número tres de la disposición final tercera de la Ley 25/2013, de 27 de diciembre, de impulso de la factura electrónica y creación del registro contable de facturas en el Sector Público, será exigible clasificación del contratista para obras cuyo Valor Estimado es mayor de 500.000 euros. Dado que esta obra tiene un Valor Estimado superior y con lo establecido en el Artículo nº 2 6 d el Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las Administraciones Públicas, modificado por el Real Decreto 773/2015, de 28 de agosto, los licitadores deberán contar con la siguiente Clasificación:. 16.

(21) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. -. Grupo G (Viales y pistas). -. Subgrupo 6 (Obras viales sin cualificación específica). -. Categoría 3 (Anualidad media superior a 360.000 € e inferior o igual a 840.000 €). Según la Disposición transitoria segunda del Real Decreto 773/2015, de 28 de agosto, la Categoría 3 es equivalente, y por tanto surtirá los mismos efectos, a la Categoría D establecida en el Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las Administraciones Públicas.. 9.3.- Fórmula de revisión de precios:. Teniendo en cuanta que el plazo de ejecución es de VEINTICUATRO (24) MESES, es preceptiva la inclusión de la fórmula de revisión correspondiente, habiendo de señalarse que estando vigente el RD 1359/2011, de 7 de octubre, por el que se aprueba la relación de materiales básicos y las fórmulas tipo generales de revisión de precios de los contratos de obras, no figura en el Anexo II fórmula específica para aplicar a este tipo de obras y dado que éstas se asimilan a obras de carreteras, se incluye como más apropiada para obras de caminos rurales, la nº 141. “Construcción de carreteras con firmes de mezclas bituminosas”, siendo su fórmula polinómica la siguiente: Kt = 0,01 At/A0+0,05 Bt/B0+0,09 Ct/C0+0,11 Et/E0+0,01 Mt/M0+ +0,01 Ot/O0+0,02 Pt/P0+0,01 Qt/Q0+0,12 Rt/R0+0,17 St/S0+0,01 Ut/U0+ 0,39. 9.4.- Declaración de obra completa:. A los efectos contenidos en el art. 125 del Real Decreto 1.098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las Administraciones Públicas, las obras se declaran susceptibles de ser entregadas al Servicio correspondiente, siendo conceptuada como obra completa, sin perjuicio de las ulteriores ampliaciones de que posteriormente puedan ser objeto.. 17.

(22) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 10.- PRESUPUESTO Los presupuestos, tal y como se obtienen en el documento del mismo nombre, resultan los siguientes: Euros (€) Total Coste Ejecución Material. 1.388.597,22 €. Gastos generales (13 %). 180.517,64 €. Beneficio industrial (6 %). 83.315,83 €. Valor Estimado. 1.652.430,69 €. I.V.A. (21 %). 347.010,44 €. PRESUPUESTO DE LICITACIÓN. 1.999.441,13 €. Asciende el Valor Estimado a la cantidad de UN MILLÓN SEISCIENTOS CINCUENTA Y DOS MIL CUATROCIENTOS TREINTA EUROS CON SESENTA Y NUEVE CÉNTIMOS. (1.652.430,69 €). Asciende el Presupuesto de Licitación a la expresada cantidad de UN MILLÓN NOVECIENTOS NOVENTA Y NUEVE MIL CUATROCIENTOS CUARENTA Y UN EUROS CON TRECE CÉNTIMOS. (1.999.441,13 €). En Oviedo, Diciembre de 2015 Colaboración:. El director del Proyecto:. Fdo.: Cristóbal Valdés Ambres Ingeniero Técnico Forestal (colg. nº 3.704). Fdo.: Luis Fernández Sierra Ingeniero Técnico Agrícola. Vº Bº del Jefe de Servicio:. Fdo.: Alberto González Mangas. 18.

(23) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. ANEJO I RESUMEN DEL PROYECTO.

(24) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 1.- FINALIDAD DEL PROYECTO El presente Proyecto técnico de “RED DE CAMINOS EN LA ZONA DE CONCENTRACIÓN PARCELARIA DE SAN TIRSO DE ABRES 2ª FASE” consiste en la definición y valoración de las obras necesarias para la construcción y mejora de 50 caminos situados en el entorno de los núcleos rurales mencionados. 2.- RESUMEN DE LAS PRINCIPALES UNIDADES DE OBRA 1.- MOVIMIENTOS DE TIERRA: Desbroce de la vegetación Demolición obras de fábrica Excavación en desmonte sin clasificar Excavación en saneo plataforma Excavación explan. cargaderos madera Terraplén Ensanche mediante excav. y terrap. Acondicionamiento de la explanada Escollera clasificada 1000 kg. 6.567 ml. 2 ud. 17.827,64 m3. 112,50 m3. 11.430,00 m3. 6.542,97 m3. 59.286 ml. 65.854 ml. 120 m3.. 2.- OBRAS DE FABRICA Tubo PE corrugado ø500 mm. Arqueta para caño C-40 Boquilla para caño C-40 Tubo PE corrugado ø630 mm. Arqueta para caño C-60 Boquilla para caño C-60 Limpieza paso salvacuneta Badén de hormigón Cuneta bordillo Tubo dren PVC ø160 mm Tubo PVC en salvac. Ø315 mm Punto de agua 24 m3. 15,00 ml. 3,00 ud. 3,00 ud. 6,00 ml. 1,00 ud. 1,00 ud. 2,00 ud. 2.241, 00 m2. .850,00 ml. 150,00 ml. 11,00 ml. 2,00 ud.. 3.- AFIRMADO Y PAVIMENTACIÓN Suelo seleccionado tipo 2 de traza 1.553,16 m3. Suelo seleccionado tipo 3 de cantera 14.749,43 m3. Base zahorra artificial ZA 0/20 de cantera 764,12 m3. Triple riego 7.430,00 m2. Pavimento de hormigón 6.776,00 m2. 4.- SEÑALIZACION Y BALIZAMIENTO Cartel inform. obra (P. Asturias) Barrera de seguridad Señal de Stop. 1,00 ud. 20,00 ud. 32,00 ud..

(25) Red de caminos de la Zona de Concentración Parcelaria de Comba-Iboyo-Forniechas (Allande). 3.- PRESUPUESTOS: CAPITULO Movimiento de tierras Obras de fábrica Afirmado y pavimentación Señalización Gestión de residuos Seguridad y Salud. PRESUPUESTO COSTES DIRECTOS. (€) 714.637,13 € (51,46 %) 120.080,12 € (8,65 %) 539.351,47 € (38,84 %) 6.333,51 € (0,46 %) 3.295,71 € (0,24 %) 4.899,28 € (0,35 %). TOTAL EJECUCIÓN MATERIAL TOTAL PRESUPUESTO DE LICITACIÓN. 1.388.597,22 € 1.999.441,13 €. 4.- PLAZO DE EJECUCIÓN: 24 meses. 5.- INDICES ECONOMICOS: COSTE MEDIO POR KILOMETRO COSTE MEDIO POR METRO. 30.361,73 € 30,36 €. En Oviedo, Diciembre de 2015 Colaboración:. El director del Proyecto:. Fdo.: Cristóbal Valdés Ambres Ingeniero Técnico Forestal (colg. nº 3.704). Fdo.: Luis Fernández Sierra Ingeniero Técnico Agrícola. Vº Bº del Jefe de Servicio:. Fdo.: Alberto González Mangas. 1.

(26) ANEJO II TRAZADO GEOMETRICO Y MOVIMIENTO DE TIERRAS.

(27) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. ÍNDICE 1.- OBJETIVO Y DESCRIPCIÓN GENERAL. .............................................................................................2 2.- DISEÑO EN PLANTA. .............................................................................................................................4 3.- PERFIL LONGITUDINAL. ......................................................................................................................4 4.- SECCIÓN TRANSVERSAL. ....................................................................................................................4 5.- MOVIMIENTO DE TIERRAS Y LISTADOS DE CUBICACIÓN. ........................................................5 6.- LISTADOS.................................................................................................................................................6 6.1.- DEFINICIÓN GEOMÉTRICA. ..........................................................................................................6 6.1.1. Trazado en planta: listado de alineaciones ....................................................................................6 6.1.2 Trazado en alzado: estado de rasantes ..........................................................................................22. 1.

(28) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 1.- OBJETIVO Y DESCRIPCIÓN GENERAL. El estudio y diseño geométrico está basado en la Norma 3.1 –IC “Características geométricas .Trazado” (Orden del 27 de diciembre de 1999), y orientado al cumplimiento del objetivo del proyecto de dar servicio de acceso a las fincas agrícolas y forestales resultantes de la concentración parcelaria. Este anejo tiene por objetivo detallar el diseño y cálculo geométrico de los caminos tanto en planta como en alzado así como su sección transversal. Se proyectan un total de cincuenta caminos con una longitud total de 65.854 m. 1. Caminos existentes con un trazado adecuado para el uso propuesto. En estos casos, se conservará el trazado en planta, centrando las actuaciones en ampliar la sección transversal hasta alcanzar el ancho propuesto en la sección tipo correspondiente, y mejorando la rasante del perfil longitudinal. El diseño de estos caminos se hace en Planta Esquemática. 2. Caminos existentes cuyo trazado es mejorable y caminos de nueva apertura. En estos casos, se calcula su trazado geométrico (planta y alzado) mediante software de diseño de caminos a partir de cartografía LIDAR disponible. La longitud total de caminos existentes sobre los que se actuará es de 59.287 m. el resto, 6.567 m. son de nueva traza o mejora de la actual. LONGITUD CAMINO. Diseño a partir de Topografía LIDAR. A. Diseño a partir de Planta Esquemática 1.104. B. 1.194. 420. 1.614. B-1. 895. 280. 1.175. B-2. 1.404. 1.404. B-2-1. 1.119. 1.119. C. 5.812. C-1. 682. 682. C-2. 3.862. 3.862. C-2-1. 1.026. 1.026. C-2-1-2. 522. 522. C-2-2. 421. C-2-4. 1.402. 1.402. C-3. 1.651. 1.651. C-4. 569. 569. C-5. 1.557. 1.557. C-7. 535. C-9. 1.323. 1.323. D. 751. 751. Total 1.104. 200. 450. 200. 6.012. 871. 735. 2.

(29) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. LONGITUD CAMINO D-1. Diseño a partir de Planta Esquemática 392. E. 844. 844. F. 1.281. 1.281. F-1. 275. 120. 395. G. 1.995. 280. 2.275. G-2. 135. 135. G-4. 336. 336. H. 1.439. I. 877. 877. I-2. 679. 679. J. 3.157. 2020. 5.177. J-1. 1.135. 180. 1.315. J-1-2. 462. 462. J-2. 2.497. 2.497. J-2-2. Diseño a partir de Topografía LIDAR. Total 392. 240. 1.679. 1.276. 1.276. 540. 1.881. J-3. 1.341. J-3-1. 708. 708. J-4. 1.477. 1.477. J-6. 1.065. 1.065. K. 1.263. 1.263. L. 993. 993. M. 174. 174. N. 852. 852. O. 3.302. 3.302. O-2. 1.330. O-2-2. 316. 316. P. 1.989. 1.989. 180. 181. R. 1.510. 181. S. 792. 792. T. 623. 623. U. 526. 526. V. 1.203. 1.203. 3.

(30) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 2.- DISEÑO EN PLANTA. En el caso de los caminos existentes se conservará íntegramente su trazado en planta. Se adjuntan al final de este anejo los LISTADOS DE EJES obtenidos en el cálculo de los caminos de nueva apertura y mejora de trazas actuales. Dichos listados proporcionan la siguiente información: - P.K. del transversal - Coordenada X - Coordenada Y - Azimut - Radio - Longitud del tramo. 3.- PERFIL LONGITUDINAL. En el caso de los caminos existentes se mejorará la rasante del perfil longitudinal del camino en lo posible, siempre con la premisa de que la mejora se enmarque dentro de la planta actual de los caminos. Para los caminos de nueva apertura o mejora de traza se realiza un diseño en alzado con los acuerdos necesarios de tipo circular. Estos se pueden ver reflejados en los planos de perfiles longitudinales. Se ha tratado de mantener acuerdos verticales que garanticen condiciones de confort, cambios de pendientes perceptibles por el conductor y condiciones de visibilidad aceptables, teniendo en cuenta el uso y características del vial que se proyecta. Se incluyen al final de este anejo los listados correspondientes al PERFIL LONGITUDINAL y a la RASANTE.. 4.- SECCIÓN TRANSVERSAL. Se establece una sección transversal de 4/4,5 m. de rodadura con una pendiente lateral de bombeo del 4%. En caminos de nueva apertura y mejora de trazas actuales se diseña su trazado geométrico en planta y en alzado al que se asigna esta sección transversal según se presenta en los planos de perfiles transversales.. 4.

(31) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 5.- MOVIMIENTO DE TIERRAS Y LISTADOS DE CUBICACIÓN. A continuación se incluyen los movimientos de tierra estimados detallando la sección media de excavación por metro lineal estimada para cada camino. CAMINO. Área excavación en ensanche (m²/m.l.). A B B-1 B-2 B-2-1 C C-1 C-2 C-2-1 C-2-1-2 C-2-2 C-2-4 C-3 C-4 C-5 C-7 C-9 D D-1 E F F-1 G G-2 G-4 H I I-2 J J-1 J-1-2 J-2 J-2-2 J-3 J-3-1 J-4 J-6 K L M N O O-2 O-2-2 P R S T U V. 1,19 1,83 0,99 0,98 1,00 1,73 1,92 2,51 0,79 1,30 1,68 0,83 1,20 1,61 1,53 3,77 2,01 2,43 4,13 3,76 1,50 2,45 2,57 1,28 0,64 1,03 2,44 1,36 2,61 3,41 3,15 2,64 1,68 3,91 2,75 2,31 1,07 1,11 0,49 1,59 1,20 2,90 4,51 4,12. Área excavación + terraplén simultáneo en nueva apertura (m²/m.l.) 2,77 1,12. 7,14. 2,05. 5,67. 4,94 3,06. 1,53. 3,99 5,97. 3,97 2,37. 4,26. 3,51 4,86 2,01 1,18 3,88. 5.

(32) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. 6.- LISTADOS. A continuación se incluyen los LISTADOS DE EJES, LISTADOS DE PERFILES LONGITUDINALES y LISTADOS DE LAS RASANTES de los caminos de nueva traza. 6.1.- DEFINICIÓN GEOMÉTRICA. 6.1.1. Trazado en planta: listado de alineaciones CAMINO B Alin. Cur Rec Cur Cur Rec Cur Cur Rec Rec Rec Cur Cur Cur Rec Rec Cur Rec Rec Cur Cur Rec Rec Rec Cur Rec Rec Cur Rec Rec Cur Rec Cur Cur Rec Rec Cur Cur Rec. P.K. 360,00 369,38 372,74 380,00 384,82 397,71 400,00 414,20 420,00 440,00 445,97 460,00 480,00 490,26 500,00 503,05 514,91 520,00 532,16 540,00 554,86 560,00 580,00 584,83 597,49 600,00 606,56 616,39 620,00 624,87 638,70 639,45 640,00 652,93 660,00 664,80 680,00 680,79. Coord. X 651258,20 651266,31 651268,62 651272,79 651274,54 651278,06 651278,64 651279,89 651279,58 651278,51 651278,20 651278,43 651282,14 651285,54 651289,24 651290,40 651296,16 651299,14 651306,28 651312,66 651325,08 651327,33 651336,06 651338,17 651345,08 651346,70 651350,96 651358,62 651361,83 651366,17 651378,61 651379,08 651379,41 651384,73 651386,22 651387,23 651390,98 651391,21. Coord. Y 4808529,40 4808524,99 4808522,56 4808516,65 4808512,16 4808499,77 4808497,55 4808483,45 4808477,66 4808457,69 4808451,73 4808437,71 4808418,09 4808408,42 4808399,41 4808396,58 4808386,24 4808382,12 4808372,27 4808368,02 4808373,92 4808378,55 4808396,54 4808400,89 4808411,46 4808413,37 4808418,37 4808424,42 4808426,07 4808428,28 4808425,52 4808424,92 4808424,49 4808412,81 4808405,90 4808401,21 4808386,48 4808385,72. Azimut 111,80 151,63 151,63 170,12 182,40 182,40 185,32 203,40 203,40 203,40 203,40 194,46 181,73 175,20 175,20 175,20 160,10 160,10 160,10 114,74 28,77 28,77 28,77 28,77 44,89 44,89 44,89 69,92 69,92 69,92 157,92 157,92 159,07 186,51 186,51 186,51 181,67 181,42. Radio 15,00 0,00 25,00 25,00 0,00 50,00 50,00 0,00 0,00 0,00 -100,00 -100,00 -100,00 0,00 0,00 -50,00 0,00 0,00 -11,00 -11,00 0,00 0,00 0,00 50,00 0,00 0,00 25,00 0,00 0,00 10,00 0,00 30,00 30,00 0,00 0,00 -200,00 -200,00 0,00. Longitud 9,38 3,36 7,26 4,82 12,88 2,29 14,20 5,80 20,00 5,97 14,03 20,00 10,26 9,74 3,05 11,86 5,09 12,16 7,84 14,86 5,14 20,00 4,83 12,66 2,51 6,56 9,83 3,61 4,87 13,82 0,76 0,55 12,93 7,07 4,80 15,20 0,79 19,21 6.

(33) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Rec Rec Rec Cur Rec Cur Cur Rec. P.K. 700,00 720,00 740,00 741,48 744,31 754,72 760,00 768,65 780,00. Coord. X 651396,74 651402,49 651408,25 651408,68 651409,36 651411,40 651413,32 651419,66 651429,91. Coord. Y 4808367,33 4808348,17 4808329,02 4808327,61 4808324,86 4808314,65 4808309,76 4808304,05 4808299,17. Azimut 181,42 181,42 181,42 181,42 187,43 187,43 165,01 128,31 128,31. Radio 0,00 0,00 0,00 30,03 0,00 -15,00 -15,00 0,00 0,00. Longitud 20,00 20,00 1,48 2,84 10,40 5,28 8,65 11,35 0,00. Radio 0,00 0,00 152,02 152,02 0,00 0,00 52,00 52,00 0,00 0,00 27,00 27,00 27,00 0,00 52,00 52,00 0,00 0,00 0,00 -25,00 0,00 0,00 -25,00 0,00 0,00 0,00 -25,00 0,00 0,00. Longitud 20,00 19,42 0,58 8,79 11,21 17,93 2,07 18,01 1,99 17,26 2,74 20,00 2,36 8,58 9,05 15,10 4,90 20,00 3,48 14,33 2,19 9,60 9,64 0,76 20,00 7,34 9,74 2,91 0,00. CAMINO B-1 Alin. Rec Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur Cur Rec Cur Cur Rec Rec Rec Cur Rec Rec Cur Rec Rec Rec Cur Rec. P.K. 120,00 140,00 159,42 160,00 168,79 180,00 197,93 200,00 218,01 220,00 237,26 240,00 260,00 262,36 270,95 280,00 295,10 300,00 320,00 323,48 337,81 340,00 349,60 359,24 360,00 380,00 387,34 397,09 400,00. Coord. X 651375,04 651393,56 651411,55 651412,09 651420,33 651430,95 651447,94 651449,92 651467,73 651469,71 651486,94 651489,66 651506,50 651507,88 651512,58 651516,86 651520,74 651521,31 651523,62 651524,02 651529,55 651530,95 651537,05 651544,44 651545,11 651562,70 651569,16 651578,40 651581,30. Coord. Y 4808571,20 4808578,74 4808586,07 4808586,29 4808589,33 4808592,92 4808598,64 4808599,27 4808601,27 4808601,15 4808600,10 4808599,79 4808589,86 4808587,95 4808580,77 4808572,80 4808558,26 4808553,40 4808533,53 4808530,08 4808517,07 4808515,38 4808507,97 4808501,88 4808501,51 4808491,99 4808488,49 4808485,62 4808485,31. Azimut 75,38 75,38 75,38 75,62 79,30 79,30 79,30 81,83 103,89 103,89 103,89 110,34 157,50 163,06 163,06 174,15 192,64 192,64 192,64 192,63 156,15 156,15 156,15 131,60 131,60 131,60 131,60 106,79 106,79. 7.

(34) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO C Alin. Cur Rec Rec Cur Cur Rec Cur Cur Rec Rec Cur Cur Cur Rec Cur Cur Rec Rec Rec Cur Rec. P.K. 2640,00 2641,92 2660,00 2665,36 2680,00 2681,10 2689,14 2700,00 2714,79 2720,00 2733,06 2740,00 2760,00 2761,15 2772,72 2780,00 2781,78 2800,00 2820,00 2822,45 2830,49 2840,00. Coord. X 652913,93 652915,11 652926,61 652930,01 652940,84 652941,76 652948,54 652958,27 652972,70 652977,91 652990,95 652997,84 653013,64 653014,22 653019,77 653022,79 653023,38 653029,11 653035,40 653036,17 653039,30 653043,69. Coord. Y 4808014,86 4808013,34 4807999,39 4807995,26 4807985,47 4807984,87 4807980,56 4807975,76 4807972,81 4807972,53 4807971,84 4807972,42 4807983,80 4807984,79 4807994,95 4808001,56 4808003,24 4808020,54 4808039,52 4808041,85 4808049,25 4808057,68. Azimut 155,35 156,12 156,12 156,12 137,47 136,07 136,07 122,24 103,41 103,41 103,41 85,74 34,81 31,89 31,89 22,62 20,36 20,36 20,36 20,36 30,59 30,59. Radio 25,00 0,00 0,00 -50,00 -50,00 0,00 -50,00 -50,00 0,00 0,00 -25,00 -25,00 -25,00 0,00 -50,00 -50,00 0,00 0,00 0,00 50,00 0,00 0,00. Longitud 1,92 18,08 5,36 14,64 1,10 8,04 10,86 14,79 5,21 13,06 6,94 20,00 1,15 11,57 7,28 1,78 18,22 20,00 2,45 8,04 9,51 0,00. Radio 0,00 0,00 499,99 499,99 0,00 0,00 250,00 250,00 0,00 0,00 500,00 500,00. Longitud 20,00 17,52 2,48 9,41 10,59 19,21 0,79 14,56 5,44 6,51 13,49 0,00. CAMINO C-2-2 Alin. Rec Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur. P.K. 0,00 20,00 37,52 40,00 49,41 60,00 79,21 80,00 94,56 100,00 106,51 120,00. Coord. X 651957,19 651937,21 651919,71 651917,23 651907,85 651897,28 651878,12 651877,33 651862,85 651857,46 651851,01 651837,67. Coord. Y 4807564,29 4807565,26 4807566,11 4807566,23 4807566,82 4807567,58 4807568,97 4807569,03 4807570,54 4807571,27 4807572,13 4807574,11. Azimut 303,08 303,08 303,08 303,39 304,59 304,59 304,59 304,79 308,50 308,50 308,50 310,22. 8.

(35) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur Rec Cur Cur Rec Cur Rec Cur Cur Rec Cur Cur Rec Cur Cur Rec Rec Cur Cur Cur Rec Rec. P.K. 540,00 551,44 560,00 570,59 580,00 597,50 600,00 609,55 620,00 629,10 640,00 649,00 660,00 679,84 680,00 692,95 694,20 700,00 703,02 706,69 713,88 718,48 720,00 736,71 738,29 740,00 744,83 755,02 760,00 771,33 780,00 785,27 800,00 820,00 821,21 840,00 860,00. Coord. X 651428,63 651417,76 651409,80 651400,52 651392,61 651377,89 651375,82 651368,33 651360,56 651353,80 651346,25 651340,93 651334,97 651324,22 651324,14 651313,48 651312,24 651306,48 651303,67 651300,38 651294,50 651291,14 651290,06 651283,30 651283,15 651282,97 651282,14 651279,90 651279,05 651278,96 651279,86 651280,42 651275,09 651256,54 651255,60 651241,48 651226,45. Coord. Y 4807611,20 4807607,63 4807604,51 4807599,42 4807594,32 4807584,84 4807583,46 4807577,54 4807570,55 4807564,46 4807556,61 4807549,35 4807540,11 4807523,43 4807523,30 4807516,68 4807516,52 4807516,92 4807517,99 4807519,63 4807523,72 4807526,86 4807527,93 4807542,87 4807544,45 4807546,15 4807550,90 4807560,85 4807565,75 4807577,06 4807585,68 4807590,92 4807604,02 4807604,52 4807603,76 4807591,37 4807578,18. Azimut 279,83 279,83 272,56 263,57 263,57 263,57 261,45 253,35 253,35 253,35 244,10 236,46 236,46 236,46 237,14 292,08 292,09 316,71 329,52 329,52 347,81 347,80 351,68 394,23 394,23 392,06 385,91 385,91 392,25 6,68 6,68 6,68 344,16 259,27 254,15 254,15 254,15. Radio 0,00 -75,00 -75,00 0,00 0,00 -75,00 -75,00 0,00 0,00 -75,00 -75,00 0,00 0,00 15,00 15,00 0,00 15,00 15,00 0,00 25,00 0,00 25,00 25,00 0,00 -50,00 -50,00 0,00 50,00 50,00 0,00 0,00 -15,00 -15,00 -15,00 0,00 0,00 0,00. Longitud 11,44 8,56 10,59 9,41 17,50 2,50 9,55 10,45 9,10 10,90 9,00 11,00 19,84 0,16 12,95 1,25 5,80 3,02 3,67 7,18 4,60 1,52 16,71 1,59 1,71 4,83 10,20 4,98 11,33 8,67 5,27 14,73 20,00 1,21 18,79 20,00 0,00. 9.

(36) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO C-7 Alin. Rec Rec Rec Rec Cur Rec Rec Cur Cur Cur Rec Rec Rec Rec Cur Rec. P.K. 0,00 20,00 40,00 60,00 61,15 65,58 80,00 97,70 100,00 120,00 124,59 140,00 160,00 180,00 187,29 198,19 200,00. Coord. X 653589,98 653577,87 653565,75 653553,63 653552,94 653549,95 653539,33 653526,29 653524,67 653518,25 653518,96 653522,73 653527,63 653532,53 653534,32 653534,63 653534,29. Coord. Y 4807922,98 4807938,89 4807954,80 4807970,71 4807971,63 4807974,90 4807984,65 4807996,61 4807998,25 4808016,63 4808021,16 4808036,10 4808055,49 4808074,88 4808081,94 4808092,76 4808094,53. Azimut 358,57 358,57 358,57 358,57 358,57 347,27 347,27 347,27 353,13 4,06 15,75 15,75 15,75 15,75 15,75 387,98 387,98. Radio 0,00 0,00 0,00 0,00 -25,00 0,00 0,00 25,00 25,00 25,00 0,00 0,00 0,00 0,00 -25,00 0,00 0,00. Longitud 20,00 20,00 20,00 1,15 4,44 14,42 17,70 2,30 20,00 4,59 15,41 20,00 20,00 7,29 10,90 1,81 0,00. Coord. X 652857,22 652848,05 652839,15 652835,16 652831,33 652828,04 652825,71 652821,23 652817,28 652815,74 652815,37 652813,52 652806,33 652804,75 652797,71 652793,71 652781,23 652778,81. Coord. Y 4809543,02 4809539,59 4809534,67 4809531,13 4809527,16 4809523,20 4809519,95 4809513,68 4809506,52 4809502,73 4809501,83 4809497,98 4809485,09 4809482,27 4809473,41 4809469,78 4809458,45 4809456,45. Azimut 277,16 277,16 258,59 248,88 248,88 239,52 239,52 239,52 224,63 224,63 224,63 232,41 232,41 232,41 253,09 253,09 253,08 258,80. Radio 0,00 -35,00 -35,00 0,00 -35,00 0,00 0,00 -35,00 0,00 0,00 35,00 0,00 0,00 35,00 0,00 0,00 34,95 34,95. Longitud 9,79 10,21 5,34 5,52 5,15 4,00 7,72 8,19 4,10 0,97 4,28 14,76 3,23 11,37 5,40 16,86 3,14 0,00. CAMINO F-1 Alin. Rec Cur Cur Rec Cur Rec Rec Cur Rec Rec Cur Rec Rec Cur Rec Rec Cur. P.K. 180,00 189,79 200,00 205,34 210,85 216,00 220,00 227,72 235,90 240,00 240,97 245,24 260,00 263,23 274,60 280,00 296,86 300,00. 10.

(37) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO G Alin. Rec Cur Rec Rec Cur Rec Cur Cur Rec Cur. P.K. 400,00 407,58 414,98 420,00 425,26 428,93 433,95 440,00 447,01 458,21 460,00. Coord. X 653680,95 653680,37 653680,90 653682,00 653683,14 653684,73 653687,88 653693,03 653699,51 653707,76 653709,13. Coord. Y 4808222,95 4808215,38 4808208,04 4808203,14 4808198,01 4808194,72 4808190,82 4808187,92 4808189,95 4808197,51 4808198,67. Azimut 204,83 204,83 186,00 186,00 186,00 156,73 156,73 108,59 52,79 52,79 57,35. Radio 0,00 -25,00 0,00 0,00 -8,00 0,00 -8,00 -8,00 0,00 25,00 25,00. Longitud 7,58 7,39 5,02 5,26 3,68 5,02 6,05 7,01 11,20 1,79 0,00. Alin. Rec Cur Rec Rec Rec Rec Rec Rec Cur Cur Rec Rec Cur Cur Cur Cur Cur Cur Cur Rec. P.K. 660,00 661,94 662,68 679,84 680,00 699,50 700,00 720,00 734,25 740,00 755,02 760,00 772,54 780,00 800,00 820,00 840,00 842,92 860,00 877,87 880,00. Coord. X 653861,41 653861,47 653861,52 653863,33 653863,35 653865,43 653865,48 653867,41 653868,80 653869,57 653873,63 653875,45 653880,03 653882,86 653891,40 653901,32 653912,54 653914,28 653926,68 653943,02 653945,09. Coord. Y 4808094,92 4808092,98 4808092,24 4808075,18 4808075,02 4808055,63 4808055,13 4808035,22 4808021,04 4808015,35 4808000,91 4807996,27 4807984,60 4807977,70 4807959,62 4807942,26 4807925,71 4807923,37 4807911,73 4807904,74 4807904,26. Azimut 198,01 197,99 193,27 193,19 193,19 193,82 193,82 193,82 193,82 188,93 176,19 176,19 176,19 174,35 169,43 164,51 159,59 158,87 137,12 114,37 114,37. Radio 0,00 -10,07 0,00 0,00 0,00 0,00 0,00 0,00 -75,00 -75,00 0,00 0,00 -258,74 -258,74 -258,74 -258,74 -258,74 -50,00 -50,00 0,00 0,00. Longitud 1,94 0,74 17,16 0,16 19,50 0,50 20,00 14,25 5,75 15,02 4,98 12,54 7,46 20,00 20,00 20,00 2,92 17,08 17,87 2,13 0,00. 11.

(38) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO H Alin. Rec Rec Cur Cur Cur Rec Rec Cur Rec Rec Rec Cur Cur Rec Rec Rec Cur Cur Rec Rec Rec Cur. P.K. 0,00 20,00 23,40 34,55 40,00 52,03 60,00 61,89 77,97 80,00 100,00 105,56 120,00 127,45 140,00 160,00 176,16 180,00 193,80 200,00 220,00 231,69 240,00. Coord. X 651236,43 651244,64 651246,04 651253,17 651258,26 651268,52 651272,79 651273,80 651287,91 651289,59 651306,06 651310,64 651324,19 651331,55 651343,64 651362,90 651378,46 651382,23 651395,30 651400,38 651416,78 651426,37 651433,65. Coord. Y 4805188,19 4805169,95 4805166,85 4805158,47 4805156,69 4805161,76 4805168,49 4805170,08 4805172,96 4805171,81 4805160,47 4805157,32 4805152,92 4805153,84 4805157,22 4805162,62 4805166,98 4805167,65 4805164,12 4805160,58 4805149,14 4805142,45 4805138,48. Azimut 173,08 173,08 173,08 137,15 105,63 35,99 35,99 36,00 138,37 138,37 138,37 138,37 101,59 82,62 82,62 82,62 82,62 94,82 138,77 138,77 138,77 138,77 124,85. Radio 0,00 0,00 -19,76 -11,00 -11,00 0,00 0,00 10,00 0,00 0,00 0,00 -25,00 -25,00 0,00 0,00 0,00 20,00 20,00 0,00 0,00 0,00 -38,00 -38,00. Longitud 20,00 3,40 11,15 5,45 12,03 7,97 1,89 16,08 2,03 20,00 5,56 14,44 7,45 12,55 20,00 16,16 3,84 13,80 6,20 20,00 11,69 8,31 0,00. Coord. Y 4805502,37 4805502,94 4805503,10 4805505,58 4805510,15 4805510,66 4805516,82 4805518,89 4805523,83 4805527,80 4805530,98 4805534,72 4805536,09 4805539,33 4805540,27 4805540,56. Azimut 302,21 302,21 303,66 312,15 319,94 319,94 319,94 324,22 324,22 324,22 320,28 314,39 314,39 314,39 307,34 297,51. Radio 0,00 150,00 150,00 150,00 0,00 0,00 0,00 0,00 0,00 -150,00 -150,00 0,00 0,00 -50,00 -50,00 0,00. Longitud 16,57 3,43 20,00 18,36 1,64 20,00 6,70 13,30 10,71 9,29 13,88 6,12 14,46 5,54 7,72 9,62. CAMINO J Alin. Rec Cur Cur Cur Rec Rec Rec Rec Rec Cur Cur Rec Rec Cur Cur Rec. P.K. 1740,00 1756,57 1760,00 1780,00 1798,36 1800,00 1820,00 1826,70 1840,00 1850,71 1860,00 1873,88 1880,00 1894,46 1900,00 1907,72. Coord. X 649558,34 649541,78 649538,35 649518,52 649500,76 649499,19 649480,17 649473,80 649461,45 649451,50 649442,77 649429,41 649423,45 649409,35 649403,90 649396,19. 12.

(39) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Cur Cur Rec Cur Cur Rec Cur Cur Rec Cur Cur Rec Cur Cur Rec Rec Cur Cur Rec Rec Rec Rec Cur Rec Rec Rec Rec Cur Rec Rec Cur Rec Rec Cur Rec Rec Cur Rec Cur Cur Rec Cur Cur Rec Cur Rec Rec Cur Cur. P.K. 1917,34 1920,00 1926,31 1938,86 1940,00 1943,23 1951,31 1960,00 1965,90 1975,86 1980,00 1982,92 1999,54 2000,00 2009,43 2020,00 2033,12 2040,00 2057,20 2060,00 2080,00 2100,00 2116,09 2116,75 2120,00 2140,00 2160,00 2161,65 2171,57 2180,00 2183,74 2194,32 2200,00 2211,01 2219,45 2220,00 2223,80 2234,20 2237,07 2240,00 2243,48 2244,59 2260,00 2261,66 2266,65 2275,76 2280,00 2299,17 2300,00. Coord. X 649386,58 649383,92 649377,70 649365,44 649364,32 649361,10 649353,03 649344,38 649338,64 649329,10 649325,19 649322,51 649307,43 649307,00 649298,10 649287,82 649275,06 649268,33 649251,29 649248,50 649228,55 649208,61 649192,57 649191,91 649188,67 649168,73 649148,79 649147,15 649137,25 649128,87 649125,16 649114,61 649108,95 649097,98 649089,55 649089,00 649085,21 649075,00 649072,25 649069,41 649065,97 649064,86 649049,68 649048,13 649043,51 649035,61 649032,22 649016,92 649016,26. Coord. Y 4805540,19 4805540,01 4805539,04 4805536,31 4805536,10 4805535,84 4805535,84 4805536,59 4805537,95 4805540,82 4805542,17 4805543,32 4805550,29 4805550,48 4805553,53 4805555,99 4805559,05 4805560,50 4805562,76 4805562,97 4805564,46 4805565,95 4805567,15 4805567,20 4805567,46 4805569,03 4805570,61 4805570,74 4805570,54 4805569,54 4805569,09 4805568,95 4805569,47 4805570,48 4805570,55 4805570,51 4805570,21 4805568,35 4805567,54 4805566,84 4805566,31 4805566,20 4805568,00 4805568,59 4805570,47 4805574,95 4805577,51 4805589,05 4805589,56. Azimut 297,51 294,12 286,09 286,08 289,70 300,00 300,00 311,07 318,58 318,58 323,85 327,57 327,57 326,98 314,97 314,97 314,97 312,05 304,75 304,75 304,75 304,75 304,75 305,03 305,03 305,03 305,03 305,03 292,40 292,40 292,40 305,86 305,86 305,86 295,11 295,11 295,11 281,87 281,87 287,20 293,53 293,53 321,55 324,57 324,57 341,14 341,14 341,14 342,65. Radio -50,00 -50,00 0,00 19,97 19,97 0,00 50,00 50,00 0,00 49,99 49,99 0,00 -49,99 -49,99 0,00 0,00 -150,00 -150,00 0,00 0,00 0,00 0,00 150,46 0,00 0,00 0,00 0,00 -50,00 0,00 0,00 50,00 0,00 0,00 -50,00 0,00 0,00 -50,00 0,00 34,99 34,99 0,00 35,00 35,00 0,00 35,00 0,00 0,00 35,00 35,00. Longitud 2,66 6,31 12,56 1,14 3,23 8,07 8,69 5,90 9,96 4,14 2,92 16,61 0,46 9,43 10,57 13,12 6,88 17,20 2,80 20,00 20,00 16,09 0,66 3,25 20,00 20,00 1,65 9,92 8,43 3,74 10,57 5,68 11,01 8,44 0,55 3,80 10,40 2,87 2,93 3,48 1,11 15,41 1,66 4,99 9,11 4,24 19,17 0,83 14,70 13.

(40) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Rec Cur Cur Cur Rec Cur Cur Rec Rec Cur Cur Rec Rec Alin. Rec Rec Rec Rec Rec Rec Cur Rec Rec Cur Cur Cur Rec Rec Cur Cur Rec Rec Rec Cur Rec Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur. P.K. 2314,70 2318,45 2320,00 2340,00 2345,79 2359,44 2360,00 2366,02 2380,00 2389,11 2400,00 2406,78 2420,00. Coord. X 649006,96 649005,23 649004,53 648998,12 648997,23 648995,65 648995,58 648994,60 648991,76 648989,92 648988,49 648988,40 648988,82. P.K. 2840,00 2860,00 2880,00 2900,00 2920,00 2940,00 2941,30 2944,04 2960,00 2978,67 2980,00 3000,00 3004,20 3020,00 3039,91 3040,00 3048,12 3060,00 3080,00 3080,11 3084,25 3100,00 3118,31 3120,00 3121,96 3140,00 3155,30 3160,00 3167,44 3180,00 3182,56 3200,00. Coord. X 648688,98 648679,02 648669,06 648659,10 648649,14 648639,18 648638,53 648637,19 648629,63 648620,78 648620,15 648612,74 648611,66 648607,92 648603,22 648603,19 648601,60 648599,75 648596,63 648596,61 648596,05 648594,24 648592,14 648591,95 648591,78 648590,36 648589,16 648588,90 648588,94 648589,47 648589,58 648593,32. Coord. Y 4805600,80 4805604,12 4805605,51 4805624,39 4805630,11 4805643,67 4805644,23 4805650,16 4805663,86 4805672,77 4805683,56 4805690,34 4805703,55 Coord. Y 4805889,33 4805906,68 4805924,02 4805941,36 4805958,70 4805976,05 4805977,18 4805979,57 4805993,62 4806010,06 4806011,23 4806029,77 4806033,83 4806049,18 4806068,53 4806068,62 4806076,57 4806088,31 4806108,07 4806108,18 4806112,27 4806127,92 4806146,11 4806147,79 4806149,74 4806167,73 4806182,98 4806187,67 4806195,11 4806207,66 4806210,21 4806227,16. Azimut 369,39 369,39 370,71 387,68 392,59 392,59 392,12 387,01 387,01 387,01 396,26 2,02 2,02 Azimut 366,81 366,81 366,81 366,81 366,81 366,81 366,81 368,55 368,55 368,55 369,40 382,13 384,80 384,80 384,80 384,86 390,03 390,03 390,03 390,03 392,66 392,66 392,66 393,74 394,98 394,98 394,98 397,97 2,71 2,71 2,71 24,92. Radio 0,00 75,00 75,00 75,00 0,00 -75,02 -75,02 0,00 0,00 75,00 75,00 0,00 0,00 Radio 0,00 0,00 0,00 0,00 0,00 0,00 99,88 0,00 0,00 100,00 100,00 100,00 0,00 0,00 99,98 99,98 0,00 0,00 0,00 99,94 0,00 0,00 99,97 99,97 0,00 0,00 99,98 99,98 0,00 0,00 50,00 50,00. Longitud 3,75 1,55 20,00 5,79 13,65 0,56 6,02 13,98 9,11 10,89 6,78 13,22. Longitud 20,00 20,00 20,00 20,00 20,00 1,30 2,74 15,96 18,67 1,33 20,00 4,20 15,80 19,91 0,09 8,12 11,88 20,00 0,11 4,13 15,75 18,31 1,69 1,96 18,04 15,30 4,70 7,44 12,56 2,56 17,44 0,98. 14.

(41) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Rec Rec Cur Cur Rec Rec Cur Rec Rec Cur Cur Rec Rec Cur Rec Rec Rec Cur Rec Rec Rec Cur Rec Rec Cur Cur Rec Cur Cur Rec Rec Cur Rec Cur Cur Rec Cur Cur Rec Rec Cur Rec Rec Cur Cur Cur Rec Rec Cur. P.K. 3200,98 3220,00 3228,71 3240,00 3241,99 3260,00 3267,30 3270,79 3280,00 3298,69 3300,00 3304,29 3320,00 3333,99 3336,27 3340,00 3360,00 3366,84 3379,22 3380,00 3400,00 3406,17 3413,35 3420,00 3435,98 3440,00 3449,04 3458,37 3460,00 3474,89 3480,00 3485,94 3490,94 3495,07 3500,00 3513,54 3519,66 3520,00 3526,44 3540,00 3557,79 3559,95 3560,00 3575,73 3580,00 3600,00 3618,92 3620,00 3629,96. Coord. X 648593,70 648601,30 648604,78 648608,70 648609,26 648614,21 648616,22 648617,12 648619,34 648623,84 648624,16 648625,34 648629,97 648634,10 648634,78 648635,92 648641,99 648644,06 648647,08 648647,23 648650,90 648652,03 648653,10 648653,85 648655,65 648656,13 648657,46 648658,99 648659,25 648660,35 648660,35 648660,35 648660,23 648660,03 648659,66 648657,40 648655,98 648655,90 648654,63 648652,38 648649,42 648649,33 648649,32 648646,74 648646,04 648643,05 648640,30 648640,17 648638,96. Coord. Y 4806228,07 4806245,50 4806253,48 4806264,07 4806265,97 4806283,29 4806290,31 4806293,68 4806302,62 4806320,76 4806322,03 4806326,15 4806341,16 4806354,53 4806356,71 4806360,26 4806379,32 4806385,83 4806397,83 4806398,60 4806418,26 4806424,33 4806431,42 4806438,03 4806453,91 4806457,90 4806466,84 4806476,05 4806477,65 4806492,49 4806497,60 4806503,54 4806508,53 4806512,66 4806517,58 4806530,92 4806536,87 4806537,20 4806543,51 4806556,89 4806574,43 4806576,60 4806576,65 4806592,17 4806596,38 4806616,16 4806634,87 4806635,94 4806645,82. Azimut 26,17 26,17 26,17 18,98 17,72 17,72 17,72 15,50 15,50 15,49 16,33 19,06 19,06 19,06 19,64 19,64 19,64 19,64 11,76 11,76 11,76 11,76 7,19 7,19 7,19 8,21 10,51 10,51 9,48 0,00 0,00 0,00 396,82 396,82 393,68 385,06 385,06 385,27 389,37 389,37 389,37 389,51 389,51 389,51 389,78 391,05 392,26 392,26 392,26. Radio 0,00 0,00 -100,00 -100,00 0,00 0,00 -99,95 0,00 0,00 99,98 99,98 0,00 0,00 249,77 0,00 0,00 0,00 -100,00 0,00 0,00 0,00 -100,00 0,00 0,00 250,00 250,00 0,00 -100,00 -100,00 0,00 0,00 -100,01 0,00 -100,00 -100,00 0,00 100,00 100,00 0,00 0,00 999,73 0,00 0,00 1000,00 1000,00 1000,00 0,00 0,00 -1000,11. Longitud 19,02 8,71 11,29 1,99 18,01 7,30 3,49 9,21 18,69 1,31 4,29 15,71 13,99 2,29 3,73 20,00 6,84 12,38 0,78 20,00 6,17 7,18 6,65 15,98 4,02 9,04 9,34 1,63 14,89 5,11 5,94 5,00 4,13 4,93 13,54 6,12 0,34 6,44 13,56 17,79 2,16 0,05 15,73 4,27 20,00 18,92 1,08 9,96 6,70 15.

(42) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Rec Rec Rec Rec Cur Cur Cur Rec Rec Cur Cur. P.K. 3636,66 3640,00 3660,00 3680,00 3696,73 3700,00 3720,00 3729,84 3740,00 3757,37 3760,00. Coord. X 648638,14 648637,71 648635,15 648632,59 648630,45 648630,05 648628,37 648628,03 648627,85 648627,54 648627,48. Coord. Y 4806652,48 4806655,79 4806675,62 4806695,46 4806712,05 4806715,30 4806735,22 4806745,05 4806755,21 4806772,58 4806775,21. Azimut 391,83 391,83 391,83 391,83 391,83 392,52 396,77 398,86 398,86 398,86 398,30. Radio 0,00 0,00 0,00 0,00 300,00 300,00 300,00 0,00 0,00 -300,01. Longitud 3,34 20,00 20,00 16,73 3,27 20,00 9,84 10,16 17,37 2,63. CAMINO J-1 Alin. Cur Rec Rec Cur Rec Rec Cur Cur Rec Cur Rec Cur Rec Cur Rec Rec Cur Rec Cur Cur Rec Rec Cur Cur Rec Cur Cur Rec Cur. P.K. 100,00 104,26 120,00 134,47 138,56 140,00 148,46 160,00 165,23 165,31 166,84 168,77 174,05 175,13 179,42 180,00 180,94 189,83 198,77 200,00 219,73 220,00 237,33 240,00 253,42 259,49 260,00 270,79 273,24 280,00. Coord. X 649481,30 649477,05 649461,33 649446,89 649442,83 649441,40 649433,03 649421,90 649417,14 649417,07 649415,84 649414,48 649413,19 649413,48 649415,47 649415,84 649416,45 649423,47 649431,61 649432,73 649449,65 649449,87 649463,80 649465,93 649475,93 649480,17 649480,52 649486,00 649486,77 649488,47. Coord. Y 4805457,70 4805457,61 4805456,63 4805455,73 4805455,31 4805455,10 4805453,89 4805450,93 4805448,77 4805448,73 4805447,83 4805446,47 4805441,59 4805440,55 4805436,78 4805436,34 4805435,62 4805430,30 4805426,60 4805426,08 4805416,00 4805415,83 4805405,54 4805403,92 4805394,98 4805390,64 4805390,27 4805381,07 4805378,75 4805372,21. Azimut 301,45 296,03 296,03 296,03 290,82 290,82 290,82 276,13 269,47 269,51 250,00 249,99 182,75 182,75 155,44 155,44 155,45 127,16 127,16 127,94 140,50 140,50 140,50 142,20 150,75 150,75 152,05 179,52 179,52 188,12. Radio -50,00 0,00 0,00 -49,96 0,00 0,00 -50,00 -50,00 0,00 -4,97 0,00 -5,00 0,00 -10,00 0,00 0,00 -20,00 0,00 100,00 100,00 0,00 0,00 100,00 100,00 0,00 25,00 25,00 0,00 49,99 49,99. Longitud 4,26 15,74 14,47 4,09 1,44 8,46 11,54 5,23 0,08 1,53 1,92 5,28 1,08 4,29 0,58 0,94 8,89 8,94 1,23 19,73 0,27 17,33 2,67 13,42 6,07 0,51 10,79 2,45 6,76 0,00 16.

(43) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. CAMINO J-2-2 Alin. Rec Rec Cur Cur Rec Rec Rec Cur Rec Rec Rec Cur Cur Rec Rec Rec Cur Rec Rec Cur Cur Rec Rec Cur Rec Rec Cur Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur Rec Rec Cur Cur Rec Cur Cur Rec Rec Rec. P.K. 0,00 20,00 35,61 40,00 48,00 60,00 80,00 88,79 96,89 100,00 120,00 131,66 140,00 152,31 160,00 180,00 191,03 197,03 200,00 216,78 220,00 229,12 240,00 250,33 255,98 260,00 275,31 280,00 300,00 314,28 320,00 323,85 340,00 341,27 360,00 374,68 380,00 380,71 400,00 413,70 420,00 427,47 438,02 440,00 450,66 460,00 480,00. Coord. X 649735,75 649748,40 649758,27 649761,19 649767,21 649776,85 649792,91 649799,97 649806,60 649809,20 649825,88 649835,61 649842,68 649853,56 649860,49 649878,53 649888,47 649894,15 649897,06 649913,47 649916,66 649925,68 649936,12 649946,02 649951,21 649954,72 649968,05 649972,11 649988,47 649999,15 650003,25 650006,00 650016,93 650017,74 650029,54 650038,79 650042,25 650042,73 650055,76 650065,02 650069,81 650076,58 650086,73 650088,65 650099,23 650108,33 650127,82. Coord. Y 4805758,34 4805742,85 4805730,76 4805727,48 4805722,22 4805715,07 4805703,16 4805697,92 4805693,27 4805691,55 4805680,52 4805674,09 4805669,69 4805663,92 4805660,60 4805651,96 4805647,20 4805645,28 4805644,67 4805641,23 4805640,78 4805641,73 4805644,81 4805647,74 4805649,93 4805651,91 4805659,42 4805661,79 4805673,26 4805682,73 4805686,73 4805689,42 4805701,29 4805702,28 4805716,82 4805728,22 4805732,26 4805732,79 4805747,01 4805757,11 4805761,17 4805764,25 4805767,15 4805767,62 4805767,47 4805765,37 4805760,86. Azimut 156,42 156,42 156,42 150,83 140,64 140,64 140,64 140,64 137,20 137,20 137,20 137,20 133,66 128,43 128,43 128,43 128,43 113,13 113,13 113,14 104,92 81,71 81,71 81,71 67,33 67,33 67,33 65,33 56,85 50,79 50,79 50,79 43,93 43,39 43,39 43,39 46,78 47,23 47,23 47,23 63,27 82,28 82,28 87,31 114,47 114,47 114,47. Radio 0,00 0,00 -49,99 -49,99 0,00 0,00 0,00 -150,00 0,00 0,00 0,00 -150,00 -150,00 0,00 0,00 0,00 -25,00 0,00 0,00 -25,00 -25,00 0,00 0,00 -25,00 0,00 0,00 -150,00 -150,00 -150,00 0,00 0,00 -149,99 -149,99 0,00 0,00 100,02 100,02 0,00 0,00 25,00 25,00 0,00 25,00 25,00 0,00 0,00 0,00. Longitud 20,00 15,61 4,39 8,00 12,00 20,00 8,79 8,11 3,11 20,00 11,66 8,34 12,31 7,69 20,00 11,03 6,01 2,97 16,78 3,22 9,12 10,88 10,33 5,65 4,02 15,31 4,69 20,00 14,28 5,72 3,85 16,15 1,27 18,73 14,68 5,32 0,71 19,29 13,70 6,30 7,47 10,56 1,98 10,66 9,34 20,00 8,74 17.

(44) Red de caminos de la Zona de Concentración Parcelaria de Montes de San Tirso (2ª Fase).. Alin. Cur Rec Rec Rec Rec Rec Cur Rec Rec Rec Rec Cur Rec Rec Cur Cur Rec Rec Cur Rec Rec Cur Rec Cur Rec Rec Cur Rec Cur Cur Rec Rec Cur Rec Cur Rec Rec Rec Rec Cur Rec Rec Cur Rec Rec Cur Cur Rec Rec. P.K. 488,74 498,49 500,00 520,00 540,00 560,00 573,67 577,71 580,00 600,00 620,00 629,24 637,71 640,00 648,45 660,00 672,24 680,00 688,70 689,40 700,00 708,73 712,56 712,74 718,68 720,00 723,53 732,91 734,67 740,00 753,51 760,00 760,22 765,61 773,50 778,76 780,00 800,00 820,00 826,10 829,19 840,00 842,55 850,15 860,00 877,79 880,00 883,19 900,00. Coord. X 650136,33 650145,71 650147,14 650166,09 650185,05 650204,00 650216,96 650220,76 650222,90 650241,58 650260,26 650268,89 650276,66 650278,73 650286,34 650296,42 650306,33 650312,33 650319,05 650319,59 650327,73 650334,44 650338,00 650338,18 650342,58 650342,99 650344,07 650346,10 650346,32 650347,26 650352,08 650355,20 650355,30 650359,01 650365,82 650370,83 650372,07 650392,07 650412,07 650418,18 650421,21 650431,50 650433,92 650439,63 650444,34 650452,83 650453,94 650455,67 650465,25. Coord. Y 4805758,89 4805756,23 4805755,75 4805749,37 4805742,99 4805736,61 4805732,24 4805730,88 4805730,06 4805722,92 4805715,77 4805712,47 4805709,12 4805708,12 4805704,45 4805698,84 4805691,67 4805686,74 4805681,22 4805680,77 4805673,99 4805668,40 4805667,25 4805667,26 4805670,71 4805671,97 4805675,33 4805684,48 4805686,23 4805691,46 4805704,04 4805709,73 4805709,92 4805713,75 4805717,74 4805719,11 4805719,11 4805719,20 4805719,28 4805719,31 4805719,80 4805723,12 4805723,91 4805728,65 4805737,30 4805752,92 4805754,85 4805757,52 4805771,34. Azimut 114,47 120,68 120,68 120,68 120,68 120,68 120,68 123,25 123,25 123,25 123,25 123,25 128,64 128,64 128,64 135,99 143,78 143,78 143,78 144,23 144,23 144,25 95,46 95,45 19,87 19,87 19,87 7,92 7,92 14,70 31,90 31,90 31,89 66,25 66,25 99,73 99,73 99,73 99,73 99,74 80,08 80,08 80,08 31,71 31,71 31,72 34,54 38,59 38,59. Radio 99,99 0,00 0,00 0,00 0,00 0,00 99,99 0,00 0,00 0,00 0,00 100,00 0,00 0,00 100,00 100,00 0,00 0,00 99,04 0,00 0,00 -5,00 0,00 -5,00 0,00 0,00 -50,00 0,00 50,00 50,00 0,00 0,00 10,00 0,00 10,00 0,00 0,00 0,00 0,00 -9,99 0,00 0,00 -10,00 0,00 0,00 49,99 49,99 0,00 0,00. Longitud 9,75 1,51 20,00 20,00 20,00 13,67 4,04 2,29 20,00 20,00 9,24 8,46 2,29 8,45 11,55 12,24 7,76 8,70 0,71 10,60 8,73 3,83 0,18 5,94 1,32 3,53 9,38 1,76 5,33 13,51 6,49 0,22 5,40 7,88 5,26 1,24 20,00 20,00 6,10 3,09 10,81 2,55 7,60 9,85 17,79 2,21 3,19 16,81 20,00 18.
