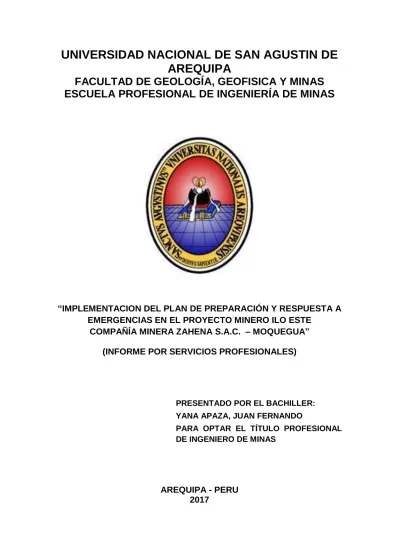

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFISICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. “IMPLEMENTACION DEL PLAN DE PREPARACIÓN Y RESPUESTA A EMERGENCIAS EN EL PROYECTO MINERO ILO ESTE COMPAÑÍA MINERA ZAHENA S.A.C. – MOQUEGUA” (INFORME POR SERVICIOS PROFESIONALES). PRESENTADO POR EL BACHILLER: YANA APAZA, JUAN FERNANDO PARA OPTAR EL TÍTULO PROFESIONAL DE INGENIERO DE MINAS. AREQUIPA - PERU 2017.

(2) DEDICATORIA. A Dios por darme la fuerza y las ganas de vivir cada día. A mi esposa Karina y mi hija Andrea por el amor que me brindan.. A mis padres Juan y Anita por ser el apoyo incondicional en mi crecimiento personal y profesional.. A mis hermanos Kathy y Jhon por todos los momentos vividos juntos..

(3) AGRADECIMIENTOS. A mi Alma Mater, Universidad Nacional de San Agustín de Arequipa, que me brindó los conocimientos suficientes para poderlos utilizar en mi vida profesional; asimismo mi eterno reconocimiento a los docentes de la Facultad de Geología, Geofísica y Minas, de manera particular a los catedráticos de la Escuela Profesional de Ingeniería de Minas.. Mi agradecimiento a la Compañía Minera Zahena, por brindarme el apoyo y la oportunidad de realizar el presentar proyecto de investigación, al equipo de operación proyecto que conforman los ingenieros y empleados, que de una u otra forma han aportado en mi crecimiento profesional y personal..

(4) RESUMEN. El presente Informe por Servicios Profesionales titulado “IMPLEMENTACION. DEL PLAN DE PREPARACIÓN Y RESPUESTA A EMERGENCIAS EN EL PROYECTO MINERO ILO ESTE - COMPAÑÍA MINERA ZAHENA S.A.C.. – MOQUEGUA” tiene como objetivo establecer las normas,. procedimientos a seguir en una posible emergencia y/o contingencia, para riesgos inherentes a estos eventos no deseados.. El procedimiento de la investigación ha sido:. Primero. Se hizo referencia a las generalidades del Proyecto Ilo Este, tales como ubicación, accesibilidad, aspectos generales de clima, temperatura, flora, fauna.. Segundo. Se mostraron los aspectos geológicos más importantes de la zona en estudio, para poder realizar las perforaciones diamantinas programadas.. Tercero. Se detallaron todas las actividades mineras a realizar durante el Proyecto, tales como: etapa de construcción: campamentos, vías de acceso, plataformas de perforación y la etapa de perforación diamantina.. Cuarto. Se consideraron todos los aspectos necesarios para la Implementación del plan de Preparación y Respuestas ante Emergencias, tanto en aspectos legales, como operativos.. Quinto. Se evaluó la aplicación de la implementación del plan y se mostraron evidencias fotográficas del mismo..

(5) INDICE GENERAL Página DEDICATORIA AGRADECIMIENTO RESUMEN. CAPÍTULO I GENERALIDADES. 1.1 Ubicación. 01. 1.2 Accesibilidad. 03. 1.3 Área de actividad minera. 04. 1.4 Ambiente físico. 06. 1.4.1 Climatología y meteorología. 06. 1.4.2 Temperatura. 06. 1.4.3 Precipitación. 07. 1.4.4 Humedad relativa. 08. 1.4.5 Hidrología. 08. CAPÍTULO II GEOLOGÍA. 2.1 Geología 2.1.1 Geología regional. 11 11. 2.1.1.1 Paleozoico. 15. 2.1.1.2 Mesozoico. 15. 2.1.2 Geología local. 21. 2.1.3 Sismicidad. 22. 2.1.4 Fisiografía. 23.

(6) CAPÍTULO III MINERÍA. 3.1 Descripción de las actividades a realizar. 27. 3.1.1 Área efectiva de las actividades mineras. 28. 3.1.2 Descripción de las actividades. 29. 3.1.2.1 Perforación. 30. 3.1.2.2 Plataformas de perforación. 32. 3.1.2.3 Pozas de lodos. 34. 3.1.2.4 Pozas de sedimentación de lodos. 35. 3.1.2.5 Insumos. 38. 3.1.2.6 Combustibles. 39. 3.1.2.7 Explosivos. 40. 3.1.3 Equipos y maquinaria. 40. 3.1.4 Consumo y abastecimiento de agua. 41. 3.1.4 Volumen de efluentes. 43. 3.1.5 Lodos de perforación. 43. 3.1.6 Volumen de residuos sólidos. 44. 3.1.7 Accesos. 45. 3.2 Descripción y ubicación de las instalaciones. 46. 3.2.1 Campamento. 46. 3.2.2 Sala de corte y logueo. 47. 3.2.3 Almacén de muestras. 48. 3.2.4 Sistema séptico. 49. 3.2.5 Tanque de agua doméstica e industrial. 51. 3.2.6 Casa fuerza. 53. 3.2.7 Antena de Internet y Telefonía. 54. 3.5 Disturbancias, cálculos, áreas y volúmenes. 54. 3.2.1 Residuos domésticos. 55. 3.2.2 Residuos industriales y peligrosos. 56. 3.5 Personal a emplearse en esta actividad. 57. 3.5 Cronograma de actividades. 58.

(7) CAPÍTULO IV IMPLEMENTACIÓN DEL PLAN DE PREPARACIÓN Y RESPUESTA PARA EMERGENCIAS – PROYECTO ILO ESTE. 4.1 D.S. 024-2016-EM - Reglamento de Seguridad y Salud Ocupacional. 60. 4.2 Plan de Preparación y Respuesta para Emergencias. 62. 4.2.3 Objetivo. 64. 4.2.3 Resumen del nivel de respuesta a alcanzar. 64. 4.2.3 Alcance. 65. 4.2.4 Generalidades. 66. 4.2.5 Riesgos identificados en las actividades del Proyecto Ilo Este. 67. 4.2.5.1 Marco teórico 4.2.6 Políticas de la empresa 4.2.6.1 Política de prevención de accidentes 4.2.13 Organización del sistema de respuesta a la emergencia 4.2.12.2. 68 69 70 72. Cartillas de respuesta ante emergencias 72. 4.2.13 Comité de crisis y sus responsables. 74. 4.2.8.1 Presidente del comité de crisis. 74. 4.2.8.2 Coordinador general. 75. 4.2.8.3 Jefe de primera respuesta (primeros auxilios, incendios, rescate /evacuación). 76. 4.2.8.4 Suplentes. 79. 4.2.13 Definición emergencias críticas. 79. 4.2.9.1 Movimientos sísmicos. 79. 4.2.9.2 Incendios. 80. 4.2.13 Comunicaciones. 93. 4.2.13 Brigadas de emergencia. 96. 4.2.13 Capacitación. 97. 4.2.12.2 Responsabilidad de la instrucción. 97. 4.2.12.2 Participantes. 97. 4.2.12.2 Evaluación. 98. 4.2.13 Comunicación 4.2.12.2 Procedimiento de notificación. 98 98.

(8) 4.2.13 Simulacros. 101. 4.2.15 Identificación de zonas críticas 4.2.16 Procedimiento de respuesta 4.2.16.1 Niveles de respuesta 4.2.23 Plan de contingencias/respuesta ante incendios. 105 105 105 107. 4.2.17.1 Antes del evento. 107. 4.2.7.2 Durante el evento. 108. 4.2.17.3 Después del evento. 110. 4.2.23 Plan de respuesta ante accidentes personales y materiales. 111. 4.2.23 Primeros auxilios. 114. 4.2.23 Plan de contingencias/respuesta ante sismos. 115. 4.2.23 Manejo de derrames de sustancias químicas peligrosas. 117. 4.2.23 Preparación y simulacros. 119. 4.2.13.1 Todos los trabajadores. 119. 4.2.13.2 Brigada de respuesta a emergencias. 120. 4.2.13.3 Simulacros. 120. 4.2.23 Evaluación del plan de contingencias 4.2.23. 121. Mejora continua de la respuesta ante situaciones de emergencias 121. CAPÍTULO V APLICACIÓN, ANALISIS Y DISCUSION DE RESULTADOS. 5.1 Aplicación de la implementación del Plan de Preparación ante una Emergencia. 122. 5.1.1 Respuesta de emergencias en incendios. 122. 5.1.1.1 Incendio en pastizales. 125. 5.1.1.2 Incendio en comedor y cocina. 126. 5.1.1.3 Incendio en almacenes temporales de residuos industriales 129 5.1.1.4 Incendio en vehículos y equipos. 130. 5.1.1.5 Incendio en grupos electrógenos. 131. 5.1.1.6 Incendio en talleres. 133.

(9) 5.1.1.7 Respuesta de emergencia ante derrames. 134. 5.1.1.7.1 Derrame de hidrocarburos en río. 134. 5.1.1.7.2 Derrame de hidrocarburos en almacén. 136. 5.1.1.8 Respuesta de emergencia ante sismos. 137. 5.1.1.9 Respuesta de emergencia ante accidentes de tránsito terrestres (dentro del área de influencia). 139. 5.1.1.10 Interrupción de vías de acceso. 142. 5.1.1.11 Toma de campamento. 143. 5.1.1.12 Accidentes de trabajo en superficie. 145. 5.1.1.13 Emergencias médicas (del personal y de terceros). 147. 5.4 Actividades de mitigacion. 150. 5.2.1 Mitigación física. 150. 5.2.2 Mitigación química. 150. 5.2.3 Remediación. 151. 5.4 Planes de disposición y eliminación. 152. 5.4 Procedimientos para la revisión y actualización del plan de emergencia. 153. 5.2.1 Procedimientos de alertas y alarmas. 153. 5.4 Costos asociados a la implementación del plan de preparación y Respuesta a emergencias. 157. 5.5.1 Costos de capacitaciones. 157. 5.5.2 Costos de implementación de elementos de salvataje minero. 157. 5.4 Respuesta del personal del proyecto ilo este ante una emergencia. 162. 5.6 Resultados finales. 163. 5.7 Evidencias fotográficas. 164. CONCLUSIONES. 170. RECOMENDACIONES. 171. REFERENCIAS BIBLIOGRÁFICAS. 172. ANEXOS.

(10) ÍNDICE DE ILUSTRACIONES. Ilustración N° 01. Cartilla 1. Respuesta ante una emergencia. 72. Ilustración N° 02. Cartilla 2. Respuesta ante una emergencia. 72. Ilustración N° 03. Cartilla 2. Respuesta ante una emergencia. 73.

(11) INDICE DE CUADROS. Cuadro N° 01. Componentes del área de perforación. 34. Cuadro N° 02. Procedimiento de respuesta ante emergencia de incendio. 123. Cuadro N° 03. Métodos de mitigación física. 150. Cuadro N° 04. Métodos de mitigación química. 151. Cuadro N° 05. Costos de equipamiento de salvamento minero. 160. Cuadro N° 06. Reporte de Incidentes en el Proyecto Ilo Este. 161.

(12) INDICE DE PLANOS. Plano N° 01. Ubicación del Proyecto Ilo Este. 02. Plano N° 02. Area de actividades mineras. 05. Plano N° 03. Plano geológico regional – Proyecto Ilo Este. 13. Plano N° 04. Geología regional. 14. Plano N° 05. Geología local del Proyecto Ilo Este. 26. Plano N° 06. Mapa de Riesgos-Campamento Zahena. 106.

(13) INDICE DE TABLAS. Tabla N° 01. Distancias a centros poblados más cercanos. 03. Tabla N° 02. Accesibilidad al Proyecto Ilo Este. 04. Tabla N° 03. Área de actividades mineras. 04. Tabla N° 04. Temperatura promedio mensual para el año 2013. 09. Tabla N° 05. Humedad relativa año 2013. 09. Tabla N° 06. Concesiones mineras. 28. Tabla N° 07. Ubicación de los sondajes de perforación. 31. Tabla N° 08. Aditivos a emplear (cantidad máxima). 39. Tabla N° 09. Cuadro de consumo de combustible. 40. Tabla N° 10. Consumo de agua estimado. 42. Tabla N° 11. Área a disturbar. 55. Tabla N° 12. Residuos a generar. 57. Tabla N° 13. Cronograma de actividades. 59. Tabla N° 14. Características de extintores y agentes de extinción. 86. Tabla N° 15. Cartilla de evaluación de emergencias. 102. Tabla N° 16. Programa de simulacros. 120. Tabla N° 17. Procedimiento ante incendio en pastizales. 125. Tabla N° 18. Procedimiento ante incendio en pastizales. 127. Tabla N° 19. Procedimiento ante incendio en almacenes. 129. Tabla N° 20. Procedimiento ante incendio en vehículos y equipos. 131. Tabla N° 21. Procedimiento ante incendio en equipos electrógenos. 132. Tabla N° 22. Procedimiento ante incendio en talleres. 133. Tabla N° 23. Procedimiento ante derrames de hidrocarburos en río. 136. Tabla N° 24. Procedimiento ante derrames de hidrocarburos en almacenes. 137. Tabla N° 25. Procedimiento ante sismos. 138. Tabla N° 26. Procedimiento ante accidentes de tránsito. 140. Tabla N° 27. Procedimiento ante accidentes de tránsito. 141. Tabla N° 28. Procedimiento ante accidentes de tránsito. 143. Tabla N° 29. Procedimiento ante accidentes en toma de campamentos. 144. Tabla N° 30. Procedimiento ante accidentes de trabajo en superficie. 146. Tabla N° 31. Procedimiento ante emergencias médicas. 147. Tabla N° 32. Evaluación de emergencia médica. 149.

(14) INDICE DE FIGURAS. Figura N° 01. Variación de la Temperatura Estación Ilo. 07. Figura N° 02. Humedad relativa. Enero – Diciembre 2013. 10. Figura N° 03. Mapa de zonificación sísmica (Según IGP). 23. Figura N° 04. Esquema de distribución de componentes de plataforma de Perforación. 32. Figura N° 05a. Esquema de recirculación de agua en pozos de lodos. 37. Figura N° 05b. Vista de perfil. 37. Figura N° 06. Diseño del Campamento Base. 47. Figura N° 07. Diseño de la sala de logueo. 48. Figura N° 08. Diseño del almacén de muestras y/o testigos. 49. Figura N° 09. Diseño de un tanque Biodigestor. 50. Figura N° 10. Diseño de los baños químicos. 51. Figura N° 11. Diseño del almacén temporal de combustibles. 53. Figura N° 12. Salvataje minero. 63. Figura N° 13. Comunicación interna. 95. Figura N° 14. Comunicación ante una emergencia. 96.

(15) ÍNDICE DE FOTOS. Foto N° 01. Capacitación al personal del Jefe del Proyecto.. 164. (Sobre el plan de preparación y respuesta ante emergencias). Foto N° 02. Capacitación del personal (Reanimación cardio pulmonar).. 164. Foto N° 03. Capacitación de la brigada de rescate.. 165. Foto N° 04. Capacitación sobre respuesta ante derrames.. 165. Foto N° 05. Introducción al tema de uso de extintores al personal de Geodrill, JC contratistas generales y CIA Minera ZAHENA.. 166. Foto N° 06. Personal administración apagando los conatos de incendio.. 167. Foto N° 07. Personal de JC contratistas generales apagando los conatos de incendio.. 167. Foto N° 08. Supervisores apagando los conatos de incendio.. 168. Foto N° 09. Introducción al tema de uso de extintores al personal de Geodrill.. 168. Foto N° 10. Trabajadores de la Empresa Geodrill, JC contratistas generales apagando el conato de incendio .. 169. Foto N° 11. Introducción al tema de uso de extintores al personal de Geodrill, JC contratistas Generales.. 169.

(16) CAPÍTULO I. GENERALIDADES. 1.1 UBICACIÓN. El proyecto Ilo Este se encuentra ubicado geográficamente entre las coordenadas UTM: 267 066 Este, 8 059 773 Norte y 271 345 Este, 8055560 Norte, las cuales están expresadas en el Sistema UTM, Datum WGS84, Zona 19 Sur. Políticamente el proyecto está ubicado en la parte central del distrito de El Algarrobal, provincia de Ilo, dentro de la hoja de la Carta Nacional, escala 1/100,000, elaborada por el Instituto Geográfico Nacional (IGN) denominada Ilo – 36t (ver plano N° 01 - Ubicación del Proyecto).. Se ha considerado en el cuadro de distancias a los caseríos y centros poblados ubicados dentro del área de influencia directa e indirecta, siendo 1.

(17) estas distancias en línea recta, también se considera ciudades importantes y por nuestra ubicación política consideramos la ciudad capital de la Región, que para nuestro caso es Moquegua, las distancias se expresan en kilómetros (Km), y consideramos también la dirección, tomando como punto de referencia el centro del área del proyecto, siendo SW: Sur – Oeste; SWW: Sur Oeste – Oeste y NNE: Nor Nor – Este.. Fuente: INGEMMET. Plano N° 01. Ubicación del Proyecto Ilo Este 2.

(18) Del Proyecto Ilo Este a:. Distancia (Km). Dirección. Nº de hab.. El Algarrobal. 13,3. SW. 310. Ilo. 21,0. SW. 66 104. Centro Poblado Nuevo. 20,5. SWW. 3 619. Moquegua. 48,0. NNE. 56 397. Fuente: Proyección de población al 2014 – INEI. Tabla N° 01. Distancias a centros poblados más cercanos. Asimismo, el Proyecto Minero ILO ESTE se desarrolla en la falda del lado SW del cerro Chololo, en las laderas altas de dicho cerro que se ubican en la margen izquierda del río Osmore, en terrenos cuyos predios según constan en COFOPRI - RURAL, pertenecen al estado y están declarados como terrenos eriazos (PLR tiene una Servidumbre Provisional otorgada por la SBN, la cual has servido para que la DGM-MINEM nos otorgue el Inicio de Actividades), es entre estos terrenos que se localizan las concesiones mineras “LATIN ILO ESTE II” (010500308) y “LATIN ILO ESTE IX” (010195214) cuyo titular es Peruvian Latin Resources S.A.C.. 1.2 ACCESIBILIDAD. El acceso al proyecto desde la ciudad de Lima es por vía aérea hasta la ciudad de Tacna y de ahí se continua por la carretera Costanera Sur hasta llegar a la ciudad de Ilo, posteriormente siguiendo por la carretera asfaltada que une la ciudad de Ilo con la ciudad de Moquegua hasta la altura del Cerro Corte Blanco se gira hacia la izquierda por una trocha de 9,7 km que cruza la denominada quebrada Honda y luego la Pampa Chololo hasta llegar a la zona del proyecto Ilo Este.. Desde el centro poblado El Algarrobal se accede por una trocha carrozable que recorre paralelo y aguas arriba del río Osmore hasta llegar a la altura del predio Loreto, luego se gira hacia la derecha por una trocha que sube por una quebrada seca que recorre al costado sur del cerro 3.

(19) Sombrilla hasta llegar a la margen izquierda de la quebrada Ozorín, la trocha recorre paralela a esta quebrada hasta llegar a la vía asfaltada que une las ciudades de Ilo y Moquegua, luego se sigue hasta la altura del cerro Corte Blanco, para luego tomar hacia la izquierda la trocha de 9,7 que cruza la quebrada Honda hasta llegar al proyecto.. Tramo. Distancia (Km). Lima – Tacna. Vía. 1,293.12. Aérea. Tacna – Ilo. 159.00. Asfaltada. Ilo – Cerro Corte Blanco. 35.20. Asfaltada. 9.70. Trocha carrozable. Cerro Corte Blanco – Área del Proyecto TOTAL. 1,497.02. Fuente: Peruvian Latin Resources S.A.C.. Tabla N° 02. Accesibilidad al Proyecto Ilo Este. 1.3 ÁREA DE ACTIVIDAD MINERA. Las concesiones mineras donde se desarrollará las actividades mineras del Proyecto de Exploración Ilo Este se denominan, “LATIN ILO ESTE II” (010500308) y “LATIN ILO ESTE IX” (010195214). Concesión. Código. Área (ha) Área del Proyecto (ha). Latin Ilo Este II. 010500308. 900,00. 498.00. Latin Ilo Este IX. 010195214. 900,00. 141.00. Fuente: Peruvian Latin Resources S.A.C. Tabla N° 03. Área de actividades mineras. 4.

(20) Fuente: Peruvian Latin Resources S.A.C. Plano N° 02. Area de actividades mineras 5.

(21) 1.4 AMBIENTE FÍSICO. 1.4.1 Climatología y meteorología. La zona de vida Matorral Desértico Templado Cálido (md-Tc) presenta una biotemperatura anual que varía entre 12ºC y 26ºC y un promedio de precipitación que varía entre los 125 y 250 mm.. Según el Diagrama Bioclimático de Holdridge, su promedio de evapotranspiración potencial total para esta zona de vida por año varía entre 8 y 16 veces la precipitación, por lo que a consecuencia de esta elevada relación de evapotranspiración potencial de esta zona de vida, esta se ubica en la provincia de humedad: Per árido. En esta zona de vida el clima en general es seco y desértico, la temperatura ambiental cambia moderadamente entre el día y la noche, registrando una fuerte insolación durante el día y bajas temperaturas por la noche; la baja de temperatura es notoria durante la temporada de invierno (junio, julio y agosto) cuando se registran temperaturas de hasta 5 ºC durante las noches y un promedio de 28 °C durante el día.. El promedio de precipitación en la temporada de invierno es nulo. La velocidad del viento en la zona alta del área donde se pretende realizar el presente proyecto es de 18 km/h mientras que en la zona baja es de 2 km/h; la dirección de viento predominante es de Oeste a Este.. 1.4.2 Temperatura. Los datos de temperatura fueron tomados de la Estación de tipo Convencional - Meteorológica ILO - 000840, por ser una de las estaciones meteorológicas más cercanas a la zona de estudio (45. 6.

(22) km al SO) y que reúnen las condiciones topográficas y geográficas similares al Prospecto.. La clasificación que se muestra en la tabla siguiente es por los meses que presentaron las máximas y las mínimas temperaturas durante año el 2013. Las temperaturas máximas oscilan entre los 21,0 – 31,7 °C. Siendo el mes de febrero el que registró un promedio mensual más alto, por estar en los meses de verano. Las temperaturas mínimas oscilan entre 16.3 – 25.3 °C; siendo el mes de agosto el más frío, lo que nos indica un clima templado durante todo el año.. Fuente: SENAMHI- Estación tipo Convencional - Meteorológica ILO. Figura N° 01. Variación de la Temperatura Estación Ilo 1.4.3 Precipitación. Las precipitaciones son muy escasas o nulas, sin embargo el aire presenta una humedad de media a alta sobre todo en los meses de invierno, debido a la estar ubicado en la zona costera.. La precipitación total anual es de 0,2 mm para el año 2013. Estos datos meteorológicos de temperatura y precipitación para el año 7.

(23) 2013, no evidencian anomalías con respecto a temperaturas y precipitaciones históricas, salvo en Fenómenos de El Niño.. 1.4.4 Humedad relativa. La humedad relativa es la humedad que contiene una masa de aire, en relación con la máxima humedad absoluta que podría admitir sin producirse condensación, conservando las mismas condiciones de temperatura y presión atmosférica. Se expresa en porcentaje.. La clasificación que se muestra en la tabla N° 06 es por los meses que presentaron los máximos y los mínimos porcentajes de humedad relativa durante un año (Enero – Diciembre 2013).. La humedad relativa para este periodo anual fluctúan entre 78.05 a 96.48 %, siendo el mes de julio de 2013 el que registró la máxima humedad, el cual corresponde a la estación de invierno y Febrero de. 2013. como. el. mes. con. menor. humedad. relativa,. correspondiente a la estación de verano. El promedio anual para este periodo es de 78.05 %.. 1.4.5 Hidrología. Al Oeste del área en estudio se encuentra el Río Osmore, Ilo o Moquegua, que nacen en las alturas de la vertiente occidental de los Andes, el cual es formado por la confluencia de los ríos Huaracane y Torata a 2,0 km al oeste de la ciudad de Moquegua. Otro afluente importante es el rio Tumilaca que entrega sus aguas por la margen izquierda del río Moquegua.. 8.

(24) Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic. Prom. anual. Máximas. 29,0 31,7 30,4 28,5 25,8 23,1 21,5 21,0 21,4 23,1 25,6 28,4. 25,8. Mínimas. 18,2 18,6 18,0 16,3 15,1 13,6 11,8 11,2 11,7 13,3 15,2 17,5. 15,1. 23,8 25,3 24,5 22,6 20,6 18,7 17,0 16,3 17,0 18,6 20,9 23,3. 20,7. Medias Mensuales. Fuente: SENAMHI- Estación tipo Convencional - Meteorológica ILO. Tabla N° 04. Temperatura promedio mensual para el año 2013. Mes Humedad relativa. Ene. Feb. Mar. Abr. May. Jun. Jul. Ago. Sep. Oct. Nov. Dic. Prom.. 78,83 78,05 78,77 80,07 82,36 89,42 96,48 81,60 80,88 82,05 80,14 80,66 82,44. Fuente: SENAMHI- Estación tipo Convencional - Meteorológica ILO. Tabla N° 05. Humedad relativa año 2013. 9.

(25) Fuente: SENAMHI- Estación tipo convencional - Meteorológica ILO. Figura N° 02. Humedad relativa. Enero – Diciembre 2013. La quebrada Honda-Ozorín, se ubica al Este del área de estudio, son quebradas secas que por lo general no aportan en época de estiaje, estás quebrada entregan sus aguas al río Osmore en un solo cauce.. Estas zonas de vida: Desierto Superárido - Templado Cálido (dsTC), Desierto Perárido - Templado Cálido (dp-Tc) y Matorral Desértico. Templado. Cálido. (md-Tc),. presentan. como. características el ser muy áridas por lo que en la fecha que se realizó el estudio no se evidenció presencia alguna de agua superficial ni subterránea en el área de estudio del proyecto Ilo Este.. Se observa los trazos por donde en una época de lluvias fuertes ocasionales cada 10 o 15 años o cuando se hace presente el Fenómeno El Niño.. La descripción general para toda la Zona del Prospecto y el área de influencia directa, evidencian que no existe ningún río, laguna o cuerpo de agua de forma continua dentro del área del proyecto. 10.

(26) CAPÍTULO II. GEOLOGÍA. 2.1 GEOLOGÍA. 2.1.1 Geología regional. En el área estudiada afloran rocas volcánicas, ígneas y sedimentarias que abarcan en edad desde el Paleozoico hasta el Cuaternario reciente. La formación más antigua son las rocas del grupo Cabanillas constituyen la unidad más antigua y corresponde al paleozoico, está compuesta por paquetes de cuarcitas, areniscas, limolitas.. Suprayaciendo discordantemente al grupo Cabanillas se encuentra una formación volcánica de 1 000 a 2 500 metros de grosor, 11.

(27) compuesta de derrames, aglomerados y brechas, principalmente andesíticos, que han sido correlacionados con el Volcánico Chocolate del área de Arequipa, de edad Jurásico inferior.. Sobre los Volcánicos Chocolate. yace discordantemente la. formación Guaneros de edad calloviana, constituida por rocas volcánicas intercaladas con rocas sedimentarias de origen marino con un grosor superior a 3 000 metros.. Una serie volcánica más moderna formada por derrames y aglomerados riolíticos aflora en una pequeña área del borde oriental. del. Cuadrángulo. de. Locumba. y. corresponde. al. denominado grupo Toquepala, de probable edad cretáceo terciaria.. Las rocas de edad terciaria están representadas por depósitos sedimentarios que constituyen la formación Moquegua y por tufos riolíticos denominados Volcánicos Huaylillas.. Los depósitos cuaternarios tienen una amplia distribución y están constituidos por terrazas marinas, conos aluviales y detritus de talud cerca del litoral, y por acumulaciones eólicas y terrazas aluviales en las planicies interiores. En el fondo de los valles principales existen depósitos de grava fluvial y suelos cultivados.. Rocas. intrusivas,. principalmente. granodioritas. y. dioritas,. integrantes del batolito costanero, afloran casi ininterrumpidamente frente al litoral y su edad va probablemente desde el Cretáceo superior al Terciario inferior.. 12.

(28) Fuente: Peruvian Latin Resources S.A.C.. Plano N° 03. Plano geológico regional – Proyecto Ilo Este 13.

(29) Fuente: Peruvian Latin Resources S.A.C.. Plano N° 04. Geologia regional – ubicación de plataformas 14.

(30) 2.1.1.1 Paleozoico. Grupo Cabanillas. En el Cuadrángulo de Ilo, en las quebradas de Guaneros y Osmore, unos dos kilómetros antes de su confluencia para formar el río Ilo, se encuentra una serie de 600 metros de limolitas y areniscas grises y negras con derrames volcánicos, Estas rocas quedan debajo del Volcánico. Chocolate y está intruídas por. granodiorita. Su afloramiento se extiende en las laderas de ambas quebradas hasta por 3 kilómetros de longitud.. 2.1.1.2 Mesozoico. Volcánico Chocolate. Con el nombre de Volcánico Chocolate Jenks (1948) designó a una serie de derrames de andesita y basalto, aglomerados y tufos con interestratificaciones de cuarcitas, calizas y lentes irregulares de arrecifes coralinos, que afloran en el valle de Yura y en el Cerro Chocolate, del área de Arequipa. Afloramientos de rocas similares pero sin las intercalaciones sedimentarias han sido encontrados en la margen izquierda del Valle del Tambo y en la región de Pocoma (Bellido 1962), donde consisten de derrames de andesita, aglomerados y brechas, yaciendo en discordancia. sobre las. formaciones del Paleozoico superior y debajo de la formación Guaneros del Jurásico superior.. En las quebradas de Osmore y Guaneros, del Cuadrángulo de Ilo, la formación yace con discordancia sobre capas del grupo Yamayo y debajo de la formación Guaneros.. Se compone de andesitas. verdosas, pardo rojizas y violáceas, son macizas, de textura 15.

(31) porfirítica con fenocristaleles de plagioclasas y hornblenda hasta de 5 milímetros de largo. Dentro de la formación se intercalan gruesos miembros de aglomerados y brechas. En las laderas de ambas quebradas, el Volcánico Chocolate se presenta atravesado por numerosos diques de granodiorita y dacita hasta de 4 m. de grosor, así como también diabasa de 1 a 2 metros y por vetillas de hematita que al oxidarse dan una coloración rojiza a la formación.. En los Cerros Papal y Airampal, en el lado sureste del Cuadrángulo de Ilo, está constituído por lavas andesíticas de color verdoso o chocolate. que. muestran. textura. afanítica. o. porfirítica,. ocasionalmente se encuentran bancos de dacita gris clara con estructura amigdaloide; en las partes superiores de esta sección se han observado calizas gris claras formando bancos hasta de 8 metros de grosor.. Formación Guaneros. Con esta denominación Bellido (1962) ha descrito en la Quebrada de Guaneros una sección de 2 350 metros de grosor, compuesta de capas sedimentarias de origen marino intercaladas con gruesos miembros volcánicos. La formación yace con discordancia sobre el Volcánico Chocolate y debajo del Volcánico Toquepala. Su edad es calloviana.. Estas rocas afloran en el borde de la planicie. Costanera desde el Cerro Chololo en el Cuadrángulo de Ilo hasta el Cerro del Meadero en la hoja de Clemesí.. Las relaciones estratigráficas de la formación en el área son: sobreyace con discordancia al Volcánico Chocolate e infrayace, a los clásticos continentales de la formación Moquegua y en algunos lugares queda cubierta por los depósitos del Cuaternario.. 16.

(32) Con este nombre se conoce a una parte de las rocas volcánicas del grupo Toquepala que afloran en la parte media y baja del frente andino del Sur del Perú.. Formación Moquegua. Con este nombre se conoce regionalmente en el Sur del Perú a una formación de origen continental que alcanza gran distribución a lo largo de la Costa, desde la latitud de Atico hacia el Sur. La formación consiste de capas de arcillas rojizas, areniscas grises arcósicas con lentes de conglomerados y bancos de tufos volcánicos cuya edad ha sido asignada al Terciario superior. En los Cuadrángulos de Ilo y Locumba las rocas de la formación Moquegua ocupan casi la mitad de su superficie, extendiéndose desde la Cordillera de la Costa hasta los flancos andinos. En la misma pampa estas rocas se encuentran cubiertas parcialmente por los depósitos aluviales del Cuaternario.. Las relaciones estratigráficas de esta formación son las siguientes: el contacto inferior es discordante con la formación Guaneros en el área de Ilo, mientras que en el área de Locumba la formación yace sobre la superficie erosionada de rocas intrusivas y del Volcánico Toquepala.. Superiormente estos depósitos están cubiertos en. discordancia por la formación Huaylillas y los depósitos aluviales recientes.. i. Moquegua inferior. Este miembro consiste de capas de areniscas tufáceas grises a marrones, de grano medio a fino, con intercalaciones de arcillas rojizas y lentes de gravas que contienen lechos y venillas de yeso cristalizado o fibroso. Esta litología es característica en los flancos del Cerro Chololo, Quebrada La Rinconada, Quebrada Seca y 17.

(33) Quebrada Honda, pero más al Este, la naturaleza de estas rocas cambia gradualmente a areniscas grises de grano grueso con mayor proporción de conglomerados; finalmente en el Valle de Locumba, aguas arriba a Huancarane, se presenta mayormente conglomerádica con matriz areno arcillosa y de colores pardo oscuro y rojizo.. ii. Moquegua superior. El miembro superior de la formación Moquegua está constituído por sedimentos clásticos de composición variada, intercalados con abundante material tufáceo, con un grosor variable entre unos pocos metros hasta 300. Estas rocas se presentan estratificadas en bancos que descansan suavemente discordantes sobre el Moquegua inferior y, en ciertos lugares, sobre las rocas del Volcánico Toquepala; superiormente están cubiertas en parte por la formación Huaylillas y por depósitos aluviales del Cuaternario.. Las mejores exposiciones del Moquegua superior se presentan en los flancos del Valle de Locumba, principalmente a lo largo de la escarpa del Cerro Alto Gallinazos donde consisten, en la parte inferior, de areniscas tufáceas grises, de grano grueso a conglomerádico, y lentes de conglomerados como elementos que ocasionalmente alcanzan 60 cm. de diámetro.. Superiormente. pasan a areniscas tufáceas gris verdosas a violáceas, de grano medio. a. consolidadas. grueso, de. estratificada 30. a. 50. en. cm.,. capas con. medianamente. intercalaciones. de. conglomerados compuestos por rodados volcánicos en matriz arenosa.. 18.

(34) Depósitos aluviales. Esta clase de depósitos cubre grandes extensiones de los cuadrángulos estudiados, abarcan aproximadamente el 40% de la superficie total. Sobreyacen con discordancia a las formaciones más antiguas incluyendo a las rocas intrusivas.. El. material. de. estos. depósitos. consiste. de. gravas. semiconsolidadas con intercalaciones lenticulares de arena gruesa, arcillas. y. tufos. redepositados,. que. estratificación más o menos horizontal.. muestran. una. vaga. Las gravas están. compuestas por elementos redondeados, subredondeados hasta angulosos, de distintas clases de rocas, predominando los volcánicos, sus diámetros varían entre 1 y 25 centímetros; en pequeña proporción se observan cantos mayores hasta de 60 centímetros de tamaño.. Depósitos eólicos. Estos depósitos consisten de acumulaciones de arena suelta en forma de montículos, lenguas y mantos delgados que se encuentran. cubriendo a las rocas ígneas en los cerros Los. Médanos (Foto No. 9) y el flanco Oeste del Cerro Canicora. Además cubren extensas superficies en las lomas que quedan en las partes bajas de los cerros Altos de las Salinas y Cardonal.. Depósitos fluviales. Con esta denominación se considera a los depósitos actuales de los fondos de los valles principales. El material consiste de gravas con lentes de arenas y capas de arcilla que son aprovechados como terrenos de cultivo. 19.

(35) ROCAS INTRUSIVAS. Granodiorita hornbléndica. La granodiorita forma el cuerpo principal de los cerros de la Cadena Costanera dentro del Cuadrángulo de Ilo. Esta roca se presenta intruyendo a la formación Yamayo, al Volcánico Chocolate y también a las rocas de la formación Guaneros.. La roca es holocristalina, de textura granular, grano medio a grueso, con color uniforme gris claro a blanquecino y muchas veces teñida superficialmente de color rojizo por descomposición de las numerosas vetillas de hematita.. Los minerales constituyentes de esta roca observados en muestras frescas consisten principalmente de plagioclasas gris claras de tamaño variable entre 1 y 10 mm, abundante hornblenda gris verdosa a negra en cristales hasta de 12 mm de largo, granos redondeados de cuarzo y menor proporción de ortosa y biotita.. Diorita hornbléndica. Este tipo de roca se encuentra a lo largo de la faja litoral en dos sectores. Uno de los afloramientos forma una faja angosta de 6 kilómetros de ancho, entre Punta de Coles y el extremo Norte del Cuadrángulo de Ilo. En este sector la erosión marina ha labrado en estas rocas una superficie de abrasión que parcialmente está cubierta por depósitos de terrazas marinas y detritus de talud. Las mejores exposiciones de esta roca se observan en el borde de las terrazas frente a la línea de costa y en los cortes de las quebradas que bajan al mar. El segundo afloramiento se encuentra al Norte del Morro Sama constituyendo una angosta faja que se extiende. 20.

(36) desde la orilla del mar hasta las escarpas que ascienden a los cerros Meca Grande y Meca Chica.. Ambos afloramientos se hallan bordeando a los grandes macizos de granodiorita de tierra adentro y por su posición parecen ser la facies marginal de carácter básico de dicha roca. La diorita en muestra fresca es una roca de color oscuro a negro, holocristalina con textura granular de grano medio a grueso, compuesta. por. plagioclasas. gris. blanquecinas,. abundante. hornblenda en cristales de 6 a 8 milímetros de largo, biotita y escaso cuarzo.. 2.1.2 Geología local. El Proyecto Ilo Este se ubica dentro de la franja de pórfidos cretácicos de la costa sur del Perú cerca y sobreimpuesto con la franja de los yacimientos de la costa Sur (Acosta 2013).. La columna estratigráfica estaría compuesta una serie de areniscas cuarzosas intercaladas con lutitas silicificadas, esta secuencia de rocas metamorfoseadas correspondería a rocas paleozoicas del Devónico conocidos como Grupo Cabanillas, estos afloran en el fondo de la quebrada del rio Osmore en la parte central al Nor Oeste del Proyecto.. En la parte Norte del proyecto se distingue una secuencia de derrames de andesita y basalto, aglomerados y tufos con interestratificaciones de cuarcita, calizas y lentes irregulares de arrecifes coralinos, con el nombre de volcánico Chocolate de edad estimada al Jurásico inferior.. Siguiendo la evolución estratigráfica se tiene una secuencia de andesitas verdosas, pardo rojizas y violáceas, de textura porfirítica 21.

(37) y. fenocristales. de. plagioclasas. y. hornblenda,. rocas. que. correspondería a los volcánicos de la formación Guaneros de edad Jurásico Superior.. La quebrada Osmore manifiesta afloramientos de rocas de formación Chocolate y Guaneros.. A partir del Jurásico inferior se tiene la intromisión de numerosos diques de granodiorita, dacitas, diabasas y vetillas mineralizadas. Estas intrusiones de diferentes edades y eventos son evidentes en las laderas de ambas quebradas y solo cortan a rocas del Mesozoico; las intrusiones cesaron a finales del Cretácico.. La falla Chololo es una falla normal con una orientación NE-SW y forma una geomorfología prominente conocida como cerro Chololo. Este rasgo geomorfológico está limitando el “horst” formada por rocas de la formación Moquegua, de la. depresión costanera o. “graben” rellenada por los depósitos aluviales del cuaternario.. La Formación Moquegua, corresponde a sedimentos continentales generalmente se compone de paquetes. de conglomerados. polimíticos.. 2.1.3 Sismicidad. El Perú se encuentra ubicado en una zona de alta actividad sísmica, principalmente por encontrarse dentro del cinturón circumpacífico, que conforma una de las zonas sísmicas más activas del mundo y por la subducción de la placa de Nazca debajo de la placa de Sudamérica Según el mapa de regionalización sismo tectónica, el área en estudio se localiza en la Zona 3, que corresponde a una zona de sismicidad alta, la cual registra una posible intensidad de VIII grados en la escala de Mercalli. 22.

(38) Fuente: Peruvian Latin Resources S.A.C.. Figura N° 03. Mapa de zonificación sísmica (Según IGP). 2.1.4 Fisiografía. Fisiográficamente, el área de estudio presenta rasgos morfológicos que son el resultado de una larga evolución originada por factores tectónicos y erosionales que han modelado el paisaje hasta su estado actual. En el área se ha identificado tres (02). Grandes. Paisajes: Planicies y Montañas, definidos por las formas y características del relieve, litología y procesos de formación. Presentan formas de tierra subordinadas, de diverso origen: aluvial, fluvial, coluvio-aluvial, marino, eólico o coluvial en las laderas; estos se presentan en superficies planas a onduladas con pendientes de 0 a 25% o en accidentadas, laderas de montaña con pendientes empinada a extremadamente empinadas (más de 25%).. El método utilizado en la determinación de las diferentes formas de tierra, es el Método del Análisis Fisiográfico; que se fundamenta en la separación y delimitación de unidades naturales, basado en rasgos del paisaje identificables en las imágenes de satélite LANDSAT-TM, reajustadas con información geológica y litológica. 23.

(39) Unidades fisiográficas. La Fisiografía del está caracterizada por la presencia de dos (02) Grandes Paisajes: Planicies y Montañas. El gran paisaje de planicies de acuerdo con el origen ha sido subdividido en los siguientes paisajes: Aluvial antiguo y Fluvial, los que han sido subdivididos de acuerdo con su forma en diversos sub-paisajes y de acuerdo con la pendiente en elementos de paisaje. El gran paisaje de montañas ha sido subdividido de acuerdo con su litología intrusiva o volcánica y también con el grado de inclinación de las laderas.. A continuación se presenta una breve descripción las diferentes unidades fisiográficas identificadas en el ámbito de la cuenca, al nivel de Gran Paisaje y Paisajes, sub-paisajes y elementos de paisaje.. a. Gran paisaje de planicies. Estas son grandes formas de tierra caracterizada por presentar relieves planos a ligeramente ondulados, producto del allanamiento de las partes bajas de las montañas como consecuencia de los procesos erosivos masivos producidos en las partes altas en épocas. de. deglaciación.. Este. proceso. viene. ocurriendo. actualmente, casi de manera imperceptible por la acción de agentes como los ríos, viento o la gravedad. De acuerdo con su origen se han diferenciado los siguientes Paisajes:. b. Paisaje aluvial antiguo. Este paisaje es testigo de los grandes eventos de erosión y deposición ocurridos en respuesta a los fenómenos climáticos de glaciación. y. deglaciación. 24. Son. formas. que. presentan. la.

(40) acumulación de materiales acarreados de la cordillera de los Andes, principalmente materiales provenientes de la Formación Moquegua.. Al. ser. estos. depositados. estrepitosamente. no. presentan ningún ordenamiento en cuanto al tamaño de las partículas o fragmentos gruesos. Sin embargo por provenir de materiales marinos antiguos levantados en el proceso de orogénesis de la Cordillera, ha ocurrido un movimiento de sales hacia la superficie, encontrándose actualmente capas con elevada concentración, de consistencia extremadamente dura que limitan la aptitud de estas tierras para fines agrícolas. De acuerdo con su forma se ha identificado una forma menor: Ondulada.. c. Paisaje fluvial. Paisaje reciente que viene siendo formado por el río Moquegua, al modelar depósitos aluviales antiguos y depositar materiales finos en sus áreas inundables. Está conformado por superficies planas angostas situadas en ambas márgenes del río; constituyen las zonas de mayor potencial agrícola de la cuenca. Sólo se ha diferenciado el sub-paisaje de Terrazas bajas con pendientes < 4%.. d. Gran Paisaje Montañoso. Esta unidad fisiográfica está dominada por aquellas tierras que en su conjunto está conformada por elevaciones prominentes mayores a 300 m sobre el nivel de base local, caracterizada por presentar una topografía bien accidentada,. con relieves fuertemente. inclinados a extremadamente empinados, con pendientes que varían entre 15 a +75%, también incluye formaciones menores de diferente origen clasificadas al nivel de paisaje. Dentro de este Gran Paisaje, se ha identificado dos de acuerdo con la litología:  Montañas intrusivas  Montañas volcánicas 25.

(41) Estos paisajes han sido subdivididos de acuerdo con el grado de inclinación de las laderas en los siguientes elementos de paisaje: Moderadamente empinada (15 – 25%), empinada (25 – 50%) y muy empinada (50 – 75%).. Fuente: Peruvian Latin Resources S.A.C.. Plano N° 05. Geologia local del Proyecto Ilo Este. 26.

(42) CAPÍTULO III. OPERACIONES MINERAS. 3.1 DESCRIPCIÓN DE LAS ACTIVIDADES A REALIZAR. Ubicación de nueve (09) plataformas de perforación y se propone adicionar una (01) concesión minera (Latin Ilo Este IX) y se excluye una (01) concesión minera (Latin Ilo Este III); construcción de un campamento (que incluye, oficinas, dormitorios, comedor, cocina, sala de corte y logueo, almacén temporal de testigos, almacén temporal de insumos, almacén temporal de combustibles, almacén temporal de residuos sólidos, sistema séptico, baños químicos y duchas), construir una casa fuerza y una antena de Internet y Telefonía.. A continuación se detallan las generalidades del Proyecto Ilo Este, la que fue aprobada el 07 de julio del 2014. 27.

(43) 3.1.1. Área efectiva de las actividades mineras. El proyecto ILO ESTE se ubica en el distrito de El Algarrobal, provincia de Ilo, departamento o Región de Moquegua, en terrenos superficiales que pertenecerían al estado (no se tiene digitalizada esa área, según consta en las búsquedas catastrales realizadas en las oficinas de SUNARP y COFOPRI Rural de la ciudad de Moquegua), y dentro de las concesiones mineras “Latin Ilo Este II y Latin Ilo Este IX, cuyo titular es PLR.. Concesión. Código. Área (ha) Área del proyecto (ha). Latin Ilo Este II. 010500308. 900,00. 498.00. Latin Ilo Este IX. 010195214. 900,00. 141.00. Fuente: Peruvian Latin Resources Tabla N° 06. Concesiones mineras. El área de trabajo sobre la cual se desarrollarán las actividades minera del proyecto) abarcarán un total de 638,96 ha, que es el área donde se habilitarán nueve (09) plataformas de perforación (hasta la fecha se han ejecutado tres plataformas) a ser desarrolladas en 12 meses.. A continuación se muestran los Vértices del Área de Actividad minera.. Las actividades futuras de exploración minera a desarrollarse en la zona del Proyecto ILO ESTE, consisten principalmente en la ejecución de un Programa de Perforación, acompañado tentativamente de mapeo, muestreo de rocas, suelos y estudios geofísicos como de todas las labores complementarias.. 28.

(44) El proyecto prevé construir 2.6 km de accesos dentro del Área de Actividad Minera para acceder a 5 plataformas de las 12 planteadas, el ancho de la trocha será de 6 metros incluido 1 metro para obras de arte ambiental (cunetas, etc.).. El resto de plataformas (04) son accesibles usando los accesos existentes dentro del área de Actividad Minera.. Para llegar al área del proyecto se usará un acceso existente que parte de la carretera asfaltada Ilo – Moquegua, este acceso cruza la quebrada Honda y tiene una extensión de 11 km.. 3.1.2 Descripción de las actividades. Las actividades del proyecto comprenderán la modificación de la ubicación o reubicación de nueve (09) plataformas aprobadas en la DIA, se propone adicionar una (01) concesión minera (Latin Ilo Este IX) y se excluye una (01) concesión minera (Latin Ilo Este III), construir un campamento (que incluye, oficinas, dormitorios, comedor, cocina, sala de corte y logueo, almacén temporal de testigos, almacén temporal de insumos, almacén temporal de combustibles, almacén temporal de residuos sólidos, sistema séptico, baños químicos y duchas), construir una casa fuerza y una antena de Internet y Telefonía.. Peruvian Latin Resources ha perforado tres (03) plataformas haciendo un total de 2 073,3 metros lineales, los cuales fueron ejecutados con el sistema de perforación Diamantina.. Con los taladros perforados se logró identificar y validar la mineralización de cobre cerca de la superficie y también a profundidad. La mineralización presente es de baja ley y no es continua, esto obliga a replantear el modelo geológico. 29.

(45) El objetivo de Peruvian Latin Resources con los primeros pozos era el de definir una mineralización de media a alta ley en forma constante, el modelo que se tenía era del tipo Pórfido con leyes desde la superficie hasta los 400 o 600 m.. El concepto geológico inicial de un sistema pórfido se mantiene, pero se añade un parámetro que controla la mineralización. Esto nos induce a conceptuar que la mineralización se extiende lateralmente y que hay un importante desplazamiento estructural de la mineralización. Esta hipótesis nos obliga a replantear la distribución y ubicación de las plataformas de perforación. El objetivo, ahora, es encontrar la parte mineralizada del segmento superior del sistema porfirítico, la hipótesis plantea que esta parte se encuentra al SE de la falla Chololo, lo que nos obliga a mover las plataformas cerca y sobre la pampa Chololo.. El incremento de las máquinas de perforación tipo diamantina serian gradual, luego de las primeras dos (02) perforaciones se adicionaría una segunda máquina, dependiendo de los resultados que se obtengan.. 3.1.2.1 Perforación. El proyecto de exploración ILO ESTE considera la reubicación y ejecución de 09 sondajes Diamantinos (DDH) restantes, con la finalidad de extraer los testigos de perforación dentro del área de trabajo. Estos sondajes serán distribuidos en 09 plataformas de perforación y tendrán una profundidad que depende de la calidad del material perforado y variará entre 700 a 1 000 m. (9 000 m aprox.).. 30.

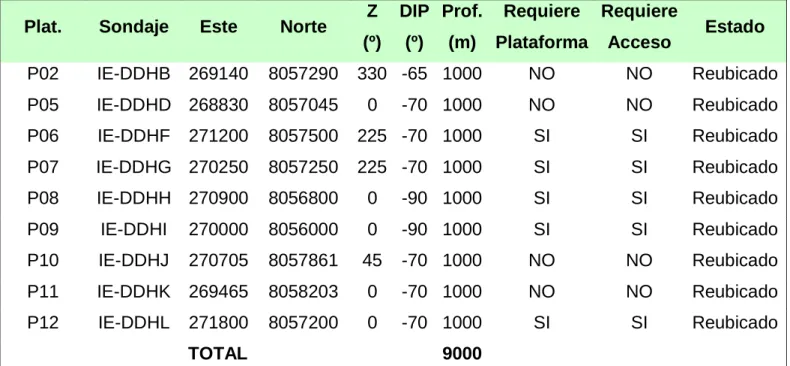

(46) Requiere. Requiere. Plataforma. Acceso. NO. NO. Reubicado. -70 1000. NO. NO. Reubicado. 8057500. 225 -70 1000. SI. SI. Reubicado. IE-DDHG 270250. 8057250. 225 -70 1000. SI. SI. Reubicado. P08. IE-DDHH 270900. 8056800. 0. -90 1000. SI. SI. Reubicado. P09. IE-DDHI. 270000. 8056000. 0. -90 1000. SI. SI. Reubicado. P10. IE-DDHJ. 270705. 8057861. 45. -70 1000. NO. NO. Reubicado. P11. IE-DDHK. 269465. 8058203. 0. -70 1000. NO. NO. Reubicado. P12. IE-DDHL. 271800. 8057200. 0. -70 1000. SI. SI. Reubicado. Plat.. Sondaje. Este. Norte. P02. IE-DDHB. 269140. 8057290. P05. IE-DDHD 268830. 8057045. P06. IE-DDHF. 271200. P07. Z. DIP Prof.. (º). (º). (m). 330 -65 1000 0. TOTAL. Estado. 9000. Fuente: Elaboración propia. UTM-WGS84-Z18S Z: Azimut; DIP: Inclinación. Tabla N° 07. Ubicación de los sondajes de perforación. El equipo de perforación a emplearse en el presente programa serán dos máquinas perforadoras, Longyear 44 y Geo 3000-47 con capacidad de perforación de más de 1 000 m de profundidad, El diámetro de los testigos fue HQ (63.5 mm) y NQ (47.6 mm). Este modelo podrá variar. 31.

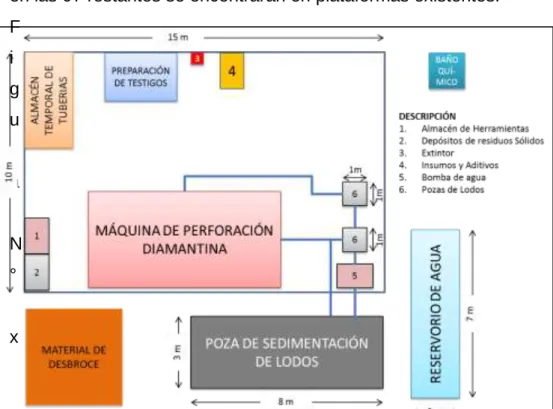

(47) 3.1.2.2 Plataformas de perforación. Las plataformas de perforación convencionales se construirán preferencialmente de forma manual utilizando personal de la zona. En zonas en que no se pueda continuar con mano de obra se avanzará con maquinaria, tipo CAT modelo D-8.. El área a intervenir para cada plataforma de perforación es de 15 m x 10 m, es decir, 150 m2; haciendo un total en las 09 plataformas de 1 800 m2 (0,18 ha). En 05 plataformas nuevas se realizará la nivelación del terreno para la instalación de los equipos, maquinaria, insumos, controles, y establecer un área de seguridad, en las 07 restantes se encontrarán en plataformas existentes. F i g u r a. N °. x. Figura N° 04. Esquema de distribución de componentes de plataforma de perforación. 32.

(48) Las plataformas de perforación se realizaran teniendo en cuenta lo siguiente: . Se retirará la capa superior (30 cm aprox.), la zona al ser de características desérticas no ha permitido el desarrollo de suelos, sin embargo si las hubiese se continuara hasta encontrar. una. capa. más. compacta,. este. suelo. será. almacenado a los lados de las plataformas en montículos a manera de berma con una separación suficiente para evitar que el material se deslice y evitar la erosión por la fuerza eólica y pluvial si la hubiera, de ser necesario esta capa será protegida con mantas.. El área mínima de emplazamiento de los componentes de perforación en cada plataforma seria de aproximadamente 175,34 m2. A esta área se debe añadir, por motivos operacionales y de seguridad y salud ocupacional, un espaciamiento entre cada componente de modo que permita la libre y segura circulación de personas y materiales; este espaciamiento seria aproximado a la magnitud del área mínima de emplazamiento. Por tanto, el área total de perforación por plataforma se proyectaría en 200 m2, de los cuales 150 m2 corresponden al área utilizada para implementar la plataforma rectangular de 10 x 15 m y los 25 m2 restantes serán utilizados para implementar la poza de sedimentación de Lodos, el reservorio de agua industrial y para almacenamiento de material de desbroce.. 33.

(49) El cuadro siguiente resume los componentes de cada plataforma de perforación.. Componente. Dimensió. Área. Compon.. Área. n (m). unitaria. Por plat.. total. 8x4 1,5 x 1 1,5 x 1 4x2 3x2 1,5 x 1 0,5 x 0,5 1x1 1,5 x 1 8x3 3x3 7x2 12. 322) (m 1,5 1,5 8 6 1,5 0,25 1 1,5 24 9 14 175,34. 1 1 1 1 1 1 1 2 1 1 1 1. 322) (m 1,5 1,5 8 6 1,5 0,25 2 1,5 24 9 17. Máquina perforadora Depósitos de Residuos Herramientas Sólidos Almacén temporal de Preparación de testigos tuberías Insumos y aditivos Extintor Pozas de lodos Bomba de agua Poza de sedimentación Material de Lodosde desbroce Reservorio de agua TOTAL Fuente: Elaboración propia. Cuadro N° 01. Componentes del área de perforación. 3.1.2.3 Pozas de lodos. Debido a la carencia de recursos hídricos en la zona, para ejecutar el programa de perforación, PLR se proveerá de este recurso a partir de camiones cisternas para ello la empresa tiene la autorización de uso agua respectiva, emitida por la Autoridad Local del Agua, el punto se ubica en la desembocadura del Río Osmore al Mar.. El uso de agua para las actividades de perforación hace que sea necesaria la implementación de las pozas para contención de los lodos de retorno y pozas de sedimentación, las que serán construidas empleando preferentemente mano de obra local.. 34.

(50) Dependiendo de las facilidades que brinde el terreno, se habilitarán 18 pozas de captación de lodos (dos pozas por plataforma); las mismas que tendrán una dimensión promedio de 1 m x 1 m x 1 m, con lo cual se tendrá un área total de 18,0 m2 y un volumen total de 18,0. m3. en. las. 09. plataformas.. Estas. pozas. serán. impermeabilizadas colocando plásticos de polietileno de alta densidad o geomembranas para evitar las filtraciones, además servirá para la sedimentación y la recirculación de los fluidos de perforación, evitando así los vertimientos innecesarios en el área y permitiendo la evaporación del agua residual.. Los lodos de perforación excedentes serán conducidos a las pozas de sedimentación por una cuneta de 25 cm X 15 cm, y serán recirculados en el proceso en los casos que se requieran.. La función de estas pozas es - como su nombre lo indica- de captar los lodos que salen directamente del pozo en perforación, estos lodos serán reutilizados mientras la relación agua-sedimento sea mayor, es decir mientras haya mayor contenido de agua que sedimento esta será reutilizada directamente. En el momento que esta relación sea inversa (más sedimento que agua) pasará a la poza de sedimentación por una canaleta de 25 cm x 15 cm.. Los aditivos o lodos conducidos a las pozas de captación de lodos de retorno serán recirculados en el proceso en los casos que se requieran.. 3.1.2.4 Pozas de sedimentación de lodos. Dependiendo de las facilidades que brinde el terreno, se habilitarán 09 pozas de sedimentación de lodos (una poza por plataforma); las mismas que tendrán una dimensión promedio de 8 m x 3 m x 3 m, con lo cual se tendrá un área total de 216 m2 y un volumen total de 35.

(51) 648. m3. en. las. 09. plataformas.. Estas. pozas. serán. impermeabilizadas colocando plásticos de polietileno de alta densidad o geomembranas para evitar las filtraciones, además servirá para la sedimentación y la recirculación de los fluidos de perforación, evitando así los vertimientos innecesarios en el área y permitiendo. la evaporación del agua residual. Los lodos de. perforación conducidos a las pozas de sedimentación serán recirculados en el proceso en los casos que se requieran.. Bajo ninguna circunstancia las pozas de sedimentación serán diseñadas siguiendo los cursos del agua o próximas a ellas, al menos que se ubiquen a una distancia mayor a 50 m. En el caso que la distancia fuese menor o si existiera el riesgo de que los fluidos de perforación pudieran afectar cursos de aguas por filtraciones se deberá de impermeabilizar las paredes de la poza colocando plástico de polietileno o en su defecto utilizar tinas de lodos.. La función de la poza es sedimentar los sólidos de los lodos de perforación, el agua que resulta de esta operación se recircula. Una vez que los lodos remanentes en las pozas han secado lo suficiente (detritus, lama y aditivos de perforación), se procede a cubrir la poza con el mismo material extraído, perfilado conforme a la superficie natural del terreno no será necesario revegetar dado que la zona es una zona desértica.. Su forma constructiva será la siguiente:. a. Retiro de la capa de top soil, material que será almacenado conjuntamente con el extraído del área de perforación con las mismas medidas de seguridad y control de erosión, luego se procederá a la excavación del terreno natural en un total de 16 m3 (4 x 2 x 2 m) en promedio. 36.

(52) b. Se colocará una capa de geomembrana de 12 x 10 m y 1 mm de espesor sostenido por los bordes con estacas, debido a su estructura de PVC flexible esta geomembrana se amolda sobre el terreno escarbado; de este modo se retendrá la parte solida de los lodos de perforación.. c. Concluida las operaciones, se retiraran los lodos y se lavara la geomembrana para su reutilización temporal, el área disturbada (pozo) se restablecerá o rellenara con el mismo material extraído.. 3,0 m. Figura N° 05a. Esquema de recirculación de agua en pozos de lodos. 8,0 m. 3,0 m. Figura N° 05b. Vista de perfil 37.

(53) El agua utilizada en el proceso de perforación será recirculada, con la finalidad de disminuir el consumo de agua fresca; las figuras anteriores, muestran de forma esquemática la recirculación del agua.. 3.1.2.5 Insumos. Aditivos de perforación. El uso de los aditivos de perforación está en función de las características técnicas e hidrológicas de cada pozo de perforación. Los aditivos de perforación que se utilizarán son Bentonita, Borotex, Platinum Pac, Poly plus RD, Ph Control y Grasa Densa... Los insumos químicos serán transportados en camioneta hasta las plataformas de perforación siguiendo las medidas de seguridad en su embalaje. Estos serán almacenados temporalmente hasta su utilización en cada plataforma, cumpliendo con las normas técnicas de seguridad, la cual consistirá de una base de madera cubierta con paños absorbentes (micro fibra sintética), bajo el cual se colocará plástico de polietileno de baja densidad de 6-8 micras de espesor, también se colocará este plástico bajo el recipiente donde se prepara la mezcla de los aditivos de perforación y bajo el área de seguridad donde se almacenan.. Los depósitos estarán protegidos contra las lluvias, los vientos, y la escorrentía pluvial; para evitar absolutamente la dispersión en caso de derrame. El stock total de los aditivos será almacenado en una de las carpas (almacén), acondicionado y adecuado para tal fin. Se realizará el cambio de aceite en campo sólo para la máquina de perforación. A los otros vehículos se les dará mantenimiento en talleres de la ciudad de El Algarrobal o Ilo.. 38.

(54) Total a. Aditivo o. Cantidad. Cantidad Total. perforar (m). Insumo Bentonita Borotex Platinum Pac PH Control Poly Plus RD Grasa Aceites. (kg/m) 0,34 0,100 0,016 0,004 0,004 0,025 0,013. (kg). 9 000. 3060 900 144 36 36 225 117. Fuente: Peruvian Latin Resources S.A.C.. Tabla N° 08. Aditivos a emplear (cantidad máxima). En caso emergencias el personal contará con teléfonos satelitales, para poder comunicarse con las siguientes dependencias:  ESSALUD de Moquegua: (053) 422636  Defensa Civil Moquegua: (053) 462930  Bomberos Moquegua: (053) 762333  Policía de Moquegua: (053) 761391  Dirección Regional de Salud Moquegua: (053) 495545  ESSALUD Ilo: (053) 782115 / 781077  Bomberos Ilo: (053) 764413  Policía Ilo: (053) 764413. 3.1.2.6 Combustibles. a. Petróleo: Es el combustible principal a emplearse, el cual será comprado en la ciudad de Ilo, cada camioneta abastecerá directamente, en el caso de la máquina de perforación esta será abastecida mediante bidones acondicionados a una camioneta especial. El consumo promedio de combustible de las máquinas perforadoras será de 60 gal/turno, como se trabajara en dos turnos se estima un consumo de 120 gal/día. En el caso del tractor se estima que su consumo sea de 57 gal/día.. 39.

(55) b. Aceites y grasas: Estos se obtendrán de la ciudad de Ilo, abasteciéndose diariamente a la máquina perforadora con 2 galones y 1 kg, respectivamente, en los lugares de perforación se almacenarán pequeñas cantidades para el uso exclusivo de la perforadora. El área de seguridad en la plataforma de perforación consistirá de una base de madera cubierta con paños absorbentes (hechos de microfibras sintéticas) bajo la cual se colocará plástico (polietileno de baja densidad de 6 a 8 micras de espesor).. Combustible (1 año). Perforadora. Tractor. (consumo/día) (cons./día). Diésel D-2 (gal). 120. 57. Subtotal mensual. Total. 5 310. 63 720 gal. Aceites (gal). 2. 60. 720 gal. Grasas (kg). 1. 30. 360 kg. Fuente: PLR.. Tabla N° 09. Cuadro de consumo de combustible. 3.1.2.7 Explosivos. El Proyecto ILO ESTE no usará explosivos.. 3.1.3 Equipos y maquinaria. Para el desarrollo del proyecto ILO ESTE, cuya característica principal es la perforación tipo Diamantina (DDH), empleándose para esto la siguiente maquinaria y equipos.  02 máquinas Perforadoras: Longyear 44 y Geo 3000-47, montadas en un camión chasis con capacidad de perforación de más de 1 000 m de profundidad, El diámetro de los testigos fue HQ (63.5 mm) y NQ (47.6 mm).. 40.

(56)  Longyear 44 y Geo 3000-47, montadas en un camión chasis  4 Camionetas: 4 x 4 (dos camionetas por parte de la contrata y 2 por parte de CIA. Minera ZAHENA).  02 Camión cisterna de doble eje de 18,98 m3  200 Barras de perforación  50 Caja de barras  04 Extintores  04 Radios  02 Brújulas  02 GPS  3000 Cajas de testigos  Accesorios de perforación (martillos, brocas, tricone, subtricones, llaves hidráulicas, adaptadores, picos, lampas y herramientas menores).. 3.1.4 Consumo y abastecimiento de agua. El volumen de agua total a emplear si se ejecutaran el total de los sondajes diamantinos (9) será de aproximadamente 13 818,9 m 3.. La siguiente tabla muestra el consumo promedio de agua, el cálculo se ha realizado de acuerdo a la experiencia de campo, el cual estima que se usan 0,95 m3 de agua por metro perforado (251 gal/m aprox.).. 41.

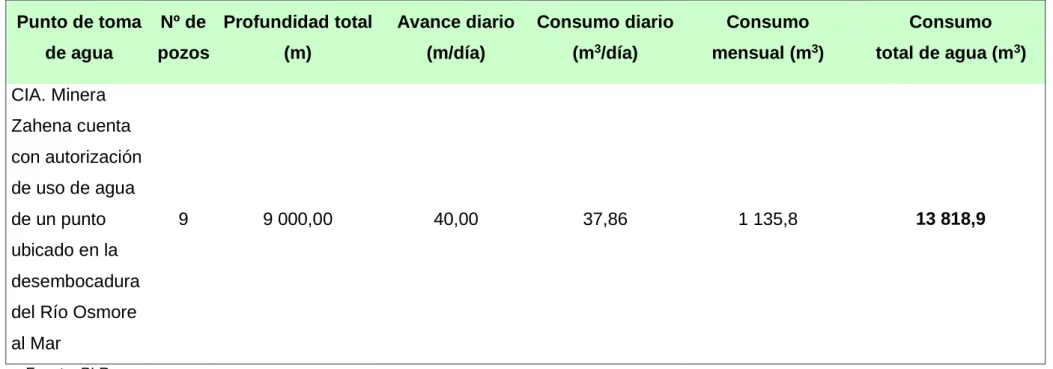

(57) Punto de toma de agua. Nº de Profundidad total. Avance diario. Consumo diario. Consumo. Consumo. pozos. (m). (m/día). (m3/día). mensual (m3). total de agua (m3). 9. 9 000,00. 40,00. 37,86. 1 135,8. 13 818,9. CIA. Minera Zahena cuenta con autorización de uso de agua de un punto ubicado en la desembocadura del Río Osmore al Mar Fuente: PLR.. Tabla N° 10. Consumo de agua estimado. 42.

(58) El agua para uso doméstico será abastecida en bidones y llevados desde la ciudad de El Algarrobal o Ilo en camioneta hacia la zona del proyecto. Se tiene estimado que se utilizarán 02 bidones de 20 litros de capacidad c/u por día, cuyos recipientes serán devueltos a la ciudad de Ilo o EL Algarrobal para su cambio respectivo diariamente.. CIA Minera Zahena se proveerá de este recurso a partir de camiones cisternas para ello la empresa tiene la Autorización de Uso agua respectiva, emitida por la Autoridad Local del Agua, el punto se ubica en la desembocadura del Río Osmore al Mar.. 3.1.4. Volumen de efluentes. Durante el programa de exploración no se generará ningún efluente, debido a que toda el agua utilizada y lodos generados se dispondrán de acuerdo al plan de manejo ambiental detallado en el DIA. Las aguas servidas (cocina, baños y duchas) serán evacuadas utilizando ductos que confluyan hacia los tanques biodigestores diseñados para tal fin.. 3.1.5 Lodos de perforación. Los lodos residuales que se generen producto de la perforación serán conducidos hacia la poza donde serán almacenados, de tal manera que los sólidos en suspensión (aditivos y lodo) sedimenten y el agua quede clara. Las pozas serán impermeabilizadas cuando sea necesario con geomembrana o material similar de polietileno para impedir la filtración del agua.. Los lodos de perforación serán recirculados durante la misma ejecución del sondaje y al finalizar los trabajos se realizarán las siguientes actividades: 43.

(59)  Se colocarán paños sobre los lodos de perforación para absorber cualquier traza de grasa que pueda presentarse. Una vez que el paño cumpla su función, se retirará y empaquetará para su disposición en los depósitos de residuos industriales y posterior traslado por una EPS –RS debidamente registrada ante DIGESA.  Se esperará hasta que los sólidos en suspensión sedimenten y el agua que quede sea recirculada o en su defecto se dejará evaporar en forma natural. Considerando que el agua de perforación proviene de fuentes naturales, a la que solo se agregaran aditivos biodegradables, se minimizará en lo posible la emisión hacia los suelos o cuerpos de agua.. 3.1.6 Volumen de residuos sólidos. Se prevé habilitar una zona donde se dispondrán los residuos sólidos domésticos industriales y peligrosos a generar, estos serán dispuestos de manera adecuada en bolsas plásticas dentro de cilindros, en el caso de los residuos domésticos no peligros y dadas las condiciones climáticas del lugar (mucho calor) tendrán una permanencia de almacenamiento corto, como máximo dos (02) días en el área del proyecto. Es importante dar a conocer que por la poca cantidad de residuos a generarse y el corto tiempo de duración de las actividades de exploración además de la cercanía a las ciudades de El Algarrobal e Ilo, resulta innecesario construir un relleno sanitario que cumpla con todas las exigencias establecidas en el Reglamento de la Ley Nº 27314.. Como medida preventiva, CIA Minera Zahena vigilará y supervisará que los residuos generados durante la actividad de exploración. 44.

(60) deban ser segregados por personal especializado en el manejo de residuos sólidos, estos deben ser depositados adecuadamente según corresponda por tipo de residuo en el almacén temporal debidamente habilitado para tal fin, y que se encontrará ubicado en un radio de 250 m del área de trabajo.. Dada la cercanía de los trabajos de perforación con respecto a la ciudad de Ilo, cada dos (02) días una camioneta asignada al proyecto. se. desplazará. a. esta. ciudad. a. fin. de. utilizar. adecuadamente la infraestructura para la disposición final de residuos sólidos (EPS-RS) que esté debidamente autorizada por la Municipalidad Provincial de Ilo.. Los desechos domésticos, industriales y peligrosos derivados de la actividad de exploraciones serán clasificados y dispuestos en cilindros. temporales,. para. luego. ser. derivados. al. lugar. correspondiente.. 3.1.7 Accesos. Para llegar a la zona donde se desarrollarán las actividades de exploración se prevé usar el acceso existente que parte de la vía pavimentada Ilo – Moquegua, a la altura del cerro Corte Blanco. Este acceso tiene una longitud de 19, km aproximadamente y se encuentra en buenas condiciones.. En el área del proyecto existen trochas construidas en una fase anterior de exploración minera (Río Tinto), estas trochas se encuentran en condiciones favorables, lo cual favorece su uso, PLR prevé acondicionar algunos tramos de las trochas que se usarán para conectar 04 de las 09 plataformas, para lo cual empleará mano de obra local. Cabe precisar que CIA Minera Zahena usará solo los accesos que conectan estas 04 plataformas. 45.

(61) Dentro del área de actividad minera del proyecto, se pretende construir el mínimo de accesos para 05 plataformas de las 09 propuestas, pero en vista de que la zona presenta zonas que son accidentadas es necesaria la utilización de maquinaria pesada.. Los caminos de acceso a las plataformas se marcarán con señalizaciones apropiadas del trayecto, tendrán un ancho promedio de 6 metros incluyendo obras de arte ambientales y una longitud aproximada de 2,6 km. Para efectos del cálculo de movimiento de tierras, se toma un talud de 0.5 m en promedio de altura. Estos caminos serán sometidos a mejoras y mantenimiento, según sea necesario, para lograr su uso eficiente y minimizar los efectos de la erosión y del tráfico sobre el suelo.. Durante la inspección inicial de la zona en estudio se ha podido observar zonas rocosas, zonas en la que se intentará avanzar con la maquinaria, en caso esto no sea posible se contempla el uso de BUSTER, el cual es un cemento demoledor no explosivo, el mismo que consiste en un polvo que al mezclarse con agua proporciona una reacción expansiva que demuele rocas, no generando ningún temblor ni sonido.. 3.2 DESCRIPCIÓN Y UBICACIÓN DE LAS INSTALACIONES. 3.2.1 Campamento. En vista de las necesidades de los trabajadores y por motivos de seguridad, CIA Minera Zahena considera que se debe construir un Campamento base en el área. El Campamento Base tendrá una dimensión de 80 m x 50 m. La coordenada central en el sistema UTM-WGS84 de este componente es 270 085 E y 8 057 914 N.. 46.

(62) Las instalaciones estarán constituidas con material prefabricado (madera) o en su defecto con carpas tipo Domo y contará con las siguientes instalaciones: Dormitorios para perforistas y personal de CIA Minera Zahena, Oficinas, cocina, comedor, sala de logueo, sala de corte de muestras, almacén de insumos, almacén de muestras,. servicios. combustible,. higiénicos. depósito. temporal. con de. duchas, residuos. almacén. de. domésticos. e. industriales, estacionamientos para los vehículos y zonas de seguridad.. Figura N° 06. Diseño del Campamento Base. 3.2.2 Sala de corte y logueo. CIA Minera Zahena considera contar con un ambiente debidamente acondicionado dentro del área del Campamento, con paredes y techo traslúcidos que permitan suficiente ingreso de luz natural, para el registro de las muestras y testigos de perforación (logueo), además de un área para cortar los testigos de perforación, contándose. igualmente. con. adecuados. 47. los. dispositivos. de. seguridad.
