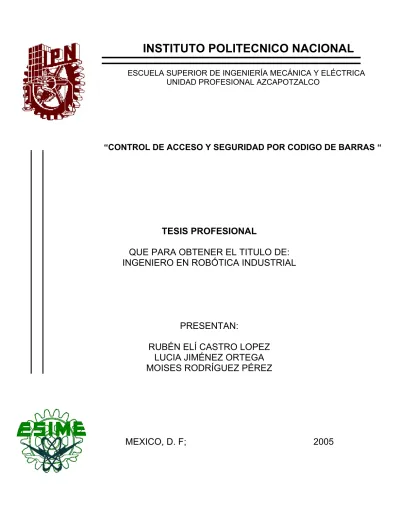

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA UNIDAD PROFESIONAL AZCAPOTZALCO
“CONTROL DE ACCESO Y SEGURIDAD POR CODIGO DE BARRAS “
TESIS PROFESIONAL
QUE PARA OBTENER EL TITULO DE:
INGENIERO EN ROBÓTICA INDUSTRIAL
PRESENTAN:
RUBÉN ELÍ CASTRO LOPEZ LUCIA JIMÉNEZ ORTEGA MOISES RODRÍGUEZ PÉREZ
MEXICO, D. F; 2005
1 Objetivo
Este proyecto busca la contribución a la Institución aplicando los conocimientos en ella adquiridos a lo largo de nuestra formación profesional para beneficio de las próximas generaciones como muestra de gratitud a nuestra alma mater.
El proyecto consiste en brindar seguridad tanto peatonal como vehicular, aplicable al personal docente, de servicio y población estudiantil que forma parte de la Escuela Superior de Ingeniería Mecánica y Eléctrica _ Unidad Profesional Azcapotzalco proporcionándoles mediante un control de acceso seguridad a sus bienes y su persona dando así una muestra a la sociedad de la capacidad de los estudiantes del Instituto Politécnico Nacional especialmente de los alumnos de la carrera de Ingeniería en Robótica Industrial.
2 Justificación
Debido a la falta de presupuesto para la contratación de guardias de seguridad en nuestra institución y al mal uso que terceras personas le han dado a nuestras instalaciones, que han repercutido indiscutiblemente de manera directa a la población estudiantil y en general a cualquier miembro integrante de esta h. Institución, nos hemos visto en la necesidad de planear y actuar de forma inmediata en el desarrollo de un sistema de control de acceso y seguridad de personas y vehículos en nuestro plantel, capaz de trabajar de manera eficiente y a bajo costo.
3 Introducción
Una de las grandes necesidades del ser humanos desde tiempos pasados ha sido la necesidad de sentirse protegido, para este fin ha creado desde pequeños artefactos hasta imponentes edificaciones para protegerse de los ataques de las culturas aledañas, como lo fue la gran muralla China.
Actualmente el hombre ha encontrado en la tecnología una herramienta capaz de ayudarle a satisfacer sus necesidades de manera segura y a bajo precio ya sea para su persona y sus bienes, como lo son las alarmas para automóviles, las puertas eléctricas de cocheras, mallas electrificadas contra ladrones en casas, edificios, empresas, etc.
La automatización también ha contribuido en gran medida al incremento del tiempo libre y de los salarios reales de la mayoría de los trabajadores de los países industrializados. También ha permitido incrementar la producción y reducir los costes, poniendo automóviles, refrigeradores, televisiones, teléfonos y otros productos al alcance de más gente.
Sin embargo, no todos los resultados de la automatización han sido positivos. Algunos observadores argumentan que la automatización ha llevado al exceso de producción y al derroche, que ha provocado la alineación del trabajador y que ha generado desempleo. De todos estos temas, el que mayor atención ha recibido es la relación entre la automatización y el paro.
Ciertos economistas defienden que la automatización ha tenido un efecto mínimo, o ninguno, sobre el desempleo. Sostienen que los trabajadores son desplazados, y no cesados, y que por lo general son contratados para otras tareas dentro de la misma empresa, o bien en el mismo trabajo en otra empresa que todavía no se ha automatizado.
Hay quienes sostienen que la automatización genera más puestos de trabajo de los que elimina.
Señalan que aunque algunos trabajadores pueden quedar en el paro, la industria que produce la maquinaria automatizada genera más trabajos que los eliminados. Para sostener este argumento suele citarse como ejemplo la industria informática. Los ejecutivos de las empresas suelen coincidir en que aunque las computadoras han sustituido a muchos trabajadores, el propio sector ha generado más empleos en fabricación, venta y mantenimiento de ordenadores que los que ha eliminado el dispositivo.
Por el otro lado, hay líderes sindicales y economistas que afirman que la automatización genera paro y que, si no se controla, llevará a la creación de un vasto ejército de desempleados.
Sostienen que el crecimiento de los puestos de trabajo generados por la administración pública y en los sectores de servicio han absorbido a quienes han quedado desempleados como consecuencia de la automatización, y que en cuanto dichos sectores se saturen o se reduzcan los programas gubernamentales se conocerá la auténtica relación entre la automatización y el desempleo
4 En este capitulo hablaremos a cerca de los principales tipos de sistemas de acceso (de los más utilizados) así como también de las ventajas y desventajas que cada uno representa.
5 Generalidades.
1.1 Control de acceso
Un sistema de control de presencia puede llegar a ser eficiente si se deriva la capacidad de aportar nuevas funciones tales como, el registro y acceso de personal, que lo hagan más práctico y eficaz. Si esta nueva infraestructura automatiza procesos relacionados con la gestión de la institución y/o empresa, el resultado es un aumento inmediato de las capacidades de control de recursos de la misma.
Definiremos control de acceso; a la manera de llevar un registro mediante dispositivos eléctricos y/o mecánicos de algo especifico (material, personal, etc.) en tiempo real e histórico, que en función de la identificación ya autentificada permite acceder a datos, recursos, lugares, etc.
A partir de ese enfoque se ha creado una aplicación de control de accesos completamente integrable en el sistema de control de presencia, conformando un entorno único que permite al usuario dominar la administración de personal en su totalidad.
Cuando las instalaciones necesitan un mejor control de las actividades de su gente se garantiza que los sistemas de control de seguridad de acceso de entrada y salida son las mejores soluciones.
6 Una amplia gama de torniquetes y de puertas electromecánicas integrados permite que los clientes hagan una opción óptima al equipar puntos de comprobación. Este sistema es rentable y confiable y el equipo es amistoso con el usuario las 24h del día, todo el año. Combinado con los sistemas de control de acceso, estos sistemas de control de entrada y salida de alta calidad pueden proporcionar el nivel de la seguridad para resolver incluso los requisitos más exigentes y tener la seguridad de un control preciso y exacto.
Los sistemas de control de acceso de una sola puerta simple y los sistemas de control basados en PC avanzados, sostenidos por tecnologías electrónicas sofisticadas las cuales funcionan con las tarjetas de acceso de proximidad y etiquetas dominantes o magnéticas realizan la gama completa de las funciones del control de acceso y de supervisión de tiempo y horas de entrada.
La posibilidad de conexión de la PC es conveniente para crear una lista de las tarjetas de acceso y proporcionarles las características, tales que permitan fijar los derechos de acceso individuales para los empleados por tiempo, tiempos del día y niveles de acceso. Si se necesita manejar y controlar el flujo de la gente en una entrada de la oficina o en un área de la recepción, una zona industrial o dentro de las instalaciones de la empresa, los sistemas de control de acceso son una de las mejores opciones.
Proporcionan soluciones que satisfacen las necesidades de seguridad, dando la oportunidad de mantener un buen equilibrio entre el control de acceso y la libertad de movimiento. Se producen dos tipos principales de sistemas de control de acceso para varios usos: independiente y de red.
• Sistema de control de acceso de red, se basa en el intercambio de datos entre los ordenadores que contienen la información; de tal manera que existe una comunicación continua de los eventos que suceden en cada uno de los accesos.
• Sistema de control de acceso independiente, en este caso no existe intercambio de información cada acceso actúa de manera separada, no se mantienen comunicados.
7 Así como diversas tareas eficientemente; prevención del acceso desautorizado, del antepaso local del área, de justo a tiempo, además, de supervisar y proteger activos e información del mando a distancia de las puertas de la oficina, o del lugar en donde estén siendo empleadas.
Los productos de control de acceso ofrecen de manera sencilla, restricción y acceso a lugares críticos.
Los productos de acceso ofrecen diversas opciones; desde la conocida tarjeta magnética hasta soluciones de tarjetas inteligentes y tecnología biométrica.
Además de controlar el acceso a los sistemas, pueden ser utilizados para fotocredencializar, localización de personas y objetos, puntualidad y asistencia e integrarse con otros sistemas como los de información, nomina, alarma y evacuación.
Para qué y en dónde se utilizan los controles de acceso.
• Seguridad.
• Localización.
• Tiempo y asistencia
• Accesos críticos en áreas peligrosas.
• Maquinaria industrial.
• Equipo de procesamiento de datos.
• Equipo de comunicaciones.
• Equipo médico.
• Control de procesos.
• Acceso a archivos.
8 1.2 Tipos de controles de acceso
1.2.1 Teclados.
Reconoce su contraseña, y está listo a descargar el registro.
Nota: La ocasión de cualquier persona que mecanografía esta contraseña por error es menos de 1 en 4 mil millones.
1.2.2 Lectoras magnéticas.
Las tarjetas de banda magnética es muchas veces el medio elegido para almacenar archivos grandes que se leen y procesan de manera secuencial.
Diferentes capas y dimensiones.
Son fabricadas en una base de PVC y/o Polyester, en la cual se encuentra una banda magnética, sobre su superficie se puede imprimir toda la información requerida en ella, ya sea en relieve (tarjeta simple) o fotos y logotipos a través de una impresora térmica, utilizada especialmente para esto.
Además, éstas pueden ser impresas en grandes cantidades con tecnología offset o serigrafiadas, para aplicaciones comerciales o bancarias.
9 La duración de las tarjetas esta relacionada con el uso que la persona pueda darle. Debe tenerse en cuenta las limitaciones propias de su tecnología, como:
• No doblar la tarjeta.
• No dejarla expuesta a los rayos ultravioleta o solares,
• No exponer a temperaturas por sobre los 35 C°
• No exponerla a elementos químicos como resinas y solventes.
• No aplastarla, ni troquelarla.
Los lectores son robustos y se adaptan a las distintas necesidades, varios modelos y colores para escoger dependiendo de la ubicación y el uso que se le dará.
Las bandas magnéticas se clasifican por su grado de resistencia a los campos magnéticos en bandas de baja y alta resistencia (coercitividad).
LO-CO: Banda magnética de baja densidad, habitual en las tarjetas de uso bancario, requiere una coercitividad de 300 Oersted. Muy apta para empresas provistas de lectores-grabadores.
HI-CO: Banda magnética de alta densidad (desde 2540 hasta 4000 Oersted) de gran resistencia a campos magnéticos, y una vez grabada es prácticamente imposible su decodificación.
Coercitividad
La coercitividad es la fuerza electromagnética requerida para magnetizar o codificar la banda. Los
"Oersteds" son las unidades con las cuales se mide la "coercitividad". En la industria son usadas tarjetas de baja (300 oersteds). y alta (3.600-6000 oersteds), "coercitividad".
10 Las tarjetas de alta coercitividad requieren una fuerza magnética más fuerte para codificarlas y también para borrarlas. Estas también son usadas en instalaciones que por alguna causa la identificación podría someterse a la presencia de un campo magnético, lo cual podría borrarla.
Debido a que estas tarjetas necesitan un campo magnético muy fuerte para ser borradas, existe menos probabilidad a la pérdida de datos.
Al considerar las capacidades de codificación de sus tarjetas, es necesario identificar el tipo de lectores a usar en la aplicación, para así asegurar que la tarjeta sea compatible con el lector.
Según lo mencionado anteriormente, ANSI e ISO requieren de especificaciones para codificar las tarjetas magnéticas. Estas especificaciones identifican los objetos tales como: localización en las pistas, separados de campo y validación de caracteres de datos. Estas especificaciones han sido establecidas para asegurar que la información pueda ser encontrada en la banda. Si la información no es encontrada en la ubicación correcta, el lector de tarjetas considerará la tarjeta
"inválida".
1.2.2.1 Codificación de banda magnética.
La banda más utilizada es de un ancho de 1/2 pulgada, y su colocación viene especificada en la norma estándar ISO 7811-2.
La capacidad de grabación de la banda varía en función de la pista.
Pista 1: Acepta 76 caracteres alfanuméricos útiles.
Pista 2: Acepta 37 caracteres numéricos útiles.
Pista 3: Acepta 104 caracteres numéricos útiles.
Si se desea acceder a algún registro se debe primero pasar por los primeros registros hasta llegar al deseado. Debido a que se debe acceder secuencialmente; es muy difícil leer y escribir en una misma cinta.
1.2.3 Lectoras de proximidad.
A diferencia del terminal de banda magnética, existe un contacto que hace que a la larga se desgaste la tarjeta y el lector, con el de proximidad no existe ese contacto, alargando la vida de la tarjeta y de la terminal.
11 1.2.4 Lectoras de tarjetas inteligentes.
Lector de Chip y proximidad. A diferencia de la terminal de la banda magnética, que existe un contacto que hace que a la larga se desgaste la tarjeta y el lector, con el de chip no existe ese contacto, alargando la vida de la tarjeta y de la terminal.
1.2.4.1 Tarjetas inteligentes.
Tarjeta Inteligente es una tarjeta plástica del tamaño de una tarjeta de crédito convencional, que contiene un pequeño microprocesador, que es capaz de hacer diferentes cálculos, guardar información y manejar programas, que están protegidos a través de mecanismos avanzados de seguridad.
Debemos distinguir entre lo que es una Tarjeta Inteligente y lo que es una Tarjeta Chip. No se trata de lo mismo, ya que el chip no es lo que la hace "Inteligente", si no el microprocesador, por esto existen diferentes tipos de tarjetas, de las cuales, unas son "Inteligentes", y otras son de
"memoria".
Los diferentes tipos de Tarjetas Chip, se distinguen por el tipo de circuito integrado con el que cuente la tarjeta, estas se pueden clasificar en dos categorías:
Tarjetas con circuito integrado de memoria.
De Contacto.
Sin Contacto.
Tarjetas con circuito integrado con microprocesador. (Tarjeta Inteligente) De Contacto.
Sin Contacto.
Tarjeta con chip o memoria. Usos
Estas tarjetas con circuito integrado, pueden contar con aplicaciones financieras, para ser utilizadas como sistemas de pago y/o como tarjetas que contienen información, para accesos o intercambios de información. La complejidad del chip varía de acuerdo con la aplicación o aplicaciones, para lo cual una tarjeta en particular está diseñada.
Existen diferentes tipos de chip, que van desde simples sistemas de memoria, hasta sofisticados sistemas que contienen un microprocesador.
12 Las tarjetas que contienen microprocesadores pueden ser utilizadas para aplicaciones que requieren altos niveles de seguridad, múltiples aplicaciones en la misma tarjeta y también para aplicaciones de productos emergentes como "Monederos Electrónicos" o tarjetas prepagadas.
Las Tarjetas Chip sin microprocesador, traen una cantidad determinada de dinero "cargada" y no son recargables, es decir, una vez utilizada, esta es desechada, como las tarjetas de teléfono.
Tarjeta con chip, de contacto.
En el siguiente cuadro podemos ver de qué consta el chip de la tarjeta.
Un Chip es una pieza de Silicio fusionada con circuitos electrónicos. También se conoce como Circuito Integrado.
Funcionamiento.
El cuadrado dorado que se encuentra en la tarjeta es el contacto con el Chip. Este cuenta con 8 diferentes puntos de contacto. La forma y distribución de estos puntos de contacto, varía de acuerdo al fabricante, pero de todas formas conservan las mismas funciones. VCC es la fuente de poder del chip. RST es el Reset. CLK (Clock) es el reloj. Los dos puntos RFU (Reserved for Future Use) son puntos reservados para un uso futuro. GND (ground) es la "tierra" del Chip. VPP es el punto donde se encuentra la memoria EEPROM. Por último, I/O es el Input Output del Chip.
Generalmente, el chip se encuentra ubicado debajo de los contactos, y está conectado a estos a través de alambres a los diferentes puntos de contacto. El chip de memoria contendrá solamente memoria, pero el que cuenta con microprocesador, contará con Random Acces Memory (RAM), Read Only Memory (ROM) y memoria no volátil.
13 Las Tarjetas Inteligentes Sin Contacto, tienen un Chip con las mismas características de las que son de Contacto, pero este se encuentra conectado a una antena y se encuentra en la parte interior de la tarjeta.
Es determinante saber el uso y las aplicaciones que tendrá la tarjeta para de esta manera poder personalizarla y de ello dependerá el tipo de tarjeta que se seleccionara.
Anteriormente se vio que el recuadro dorado era el contacto del Chip con la parte exterior de la tarjeta. Existen Tarjetas Chip Sin Contacto, que como su nombre lo indica, no requieren contacto físico con los lectores para su funcionamiento, el Chip en este caso es interno y no se ve a simple vista. Esto hace que varíe la forma de personalización y lectura entre estos dos tipos de tarjeta.
La tarjetas Chip de Contacto, se personalizan introduciendo la tarjeta a un equipo especial, que graba y/o lee la información que se quiere grabar u obtener de la tarjeta. Este equipo esta conectado a su vez a un computador o terminal, que contiene un programa diseñado para poder realizar estos procesos.
Una vez insertada la tarjeta en el lector, el "contacto" del chip, hace contacto con los conectores eléctricos, que transmiten los datos "en doble vía", del lector al chip y viceversa.
El microprocesador de una tarjeta (bien sea de contacto o sin contacto) funciona como un disquete de computador, donde se puede almacenar una cantidad determinada de información, bajo unos formatos establecidos. Adicionalmente, cada archivo tiene su propio nombre y ubicación, dependiendo de su aplicación.
1.2.5 Lectoras biométricas.
La identificación por la biometría se apoya sobre los criterios morfológicos propios a cada individuo; (geometría de la mano, huella digital, reconocimiento de voz, exploración retinal.
Definición.
No se debe de confundir nunca con la biometría, ya que esta última, es una técnica que usan los biólogos estadísticamente. Las tecnologías de identificación biométricas no son nuevas pero en cuanto a sofisticación tecnológica se habla de un campo muy amplio para explorar.
14 Estas tecnologías se utilizan generalmente para aplicaciones de control de acceso y seguridad.
Información sobre alguna característica fisiológica es digitalizada y almacenada en el computador.
Y esta información se emplea como un medio de identificación personal.
1.2.5.1 Tipos de identificación biométrica.
1.2.5.1.1 Identificación por medio de geometría de la mano.
La identificación por medio de la geometría de la mano es la 'abuela' de las tecnologías biométricas. Ha estado en existencia por alrededor de 20 años, desde su debut en Shearson Hamill Investments, un banco de Wall Street, han habido seis tipos diferentes de dispositivos.
La geometría de la mano esta esencialmente basada en que prácticamente cada mano tiene una forma distinta y lo que es muy importante es que esta forma no cambia significativamente con el pasar de los años.
El principio básico de operación consiste en medir las características geométricas de la mano de un individuo.
Los dispositivos de lectura usualmente recaen en dos categorías; detección mecánica o detección por imagen. Los dos métodos son usados para medir características específicas de la mano de una persona como la longitud de los dedos, el ancho del pulgar y profundidades.
1.2.5.1.2 Huella digital.
Este tipo de identificación ha existido por siglos. El uso de esta técnica como único medio univoco de identificar a un humano data desde el segundo siglo A.C. en China, donde la identidad del remitente de un documento importante era verificada por su huella dactilar impresa sobre cera.
Durante el siglo 17 era conocido que las huellas dactilares podían ser utilizadas como identificación certera de una persona. Hoy en día, se sigue utilizando la tradicional forma de empapar en tinta el dedo para ser capturada la huella en un papel.
Los últimos tiempos han demostrado que el barrido digital de estas huellas ha sido el sistema biométrico más exitoso. El sistema de reconocimiento digital de huellas dactilares equivale al 80 % de los sistemas biométricos.
El primer país en adoptar un sistema computarizado nacional para el reconocimiento digital de huellas dactilares fue Australia en 1986. Ha sido estimado que la probabilidad de que dos personas, incluyendo mellizos, tengan la misma huella dactilar es de menos de una en mil millones.
Los sistemas digitales de identificación de huellas dactilares buscan capturar y leer un único patrón de líneas en la punta de un dedo. Este único patrón de líneas pueden ser líneas, círculos o arcos. Una línea puede ser detectada cuando una línea comienza desde un lado del dedo, llega al
15 centro del mismo y luego vuelve al mismo lado del dedo. Los círculos son aquellos que se forman en el centro del dedo. Finalmente, un patrón tipo arco se detecta cuando las líneas comienzan de un lado del dedo para pasar por el centro y finalizar en el otro lado.
Funcionamiento
La tecnología de captura digital de las huellas dactilares esta basada en dos métodos: óptico y capacitivo. El método óptico requiere que el usuario apoye su dedo sobre un vidrio donde en ese punto el dispositivo proyecta una luz. La imagen es luego capturada por un dispositivo de carga acoplada (CCD). Los métodos ópticos han sido usados a gran escala y tienen existencia desde la década pasada. Han sido probados pero no siempre han sido confiables debido a condiciones ambientales.
Por otro lado, el método capacitivo estará disponible para las masas, haciendo que los dispositivos de captura sean más compactos, baratos y confiables. Los sistemas capacitivos analizan el dedo mediante la detección de campos eléctricos alrededor del dedo usando un chip sensor y un conjunto de circuitos.
1.2.5.1.3 Reconocimiento de voz.
Permite una comunicación directa con el computador el cual se programa para reconocer y actuar en patrones de voz.
16 Existen muchas ventajas para el uso del reconocimiento de voz, alguna de ellas son:
• Considerada un tecnología biométrica 'natural' • Confiabilidad
• Flexibilidad
• Ahorro de tiempo en la información de entrada Tipos
Hay cinco formas específicas de tecnologías de identificación de voz que están en desarrollo:
1. Speaker Dependent
Este tipo de tecnología comprende el 'entrenamiento' del sistema para el reconocimiento de patrones en el habla de un individuo. Los sistemas que utilizan esta tecnología soportan entre 30.000 y 120.000 palabras.
2. Speaker Independent
Este tipo de identificación puede ser usado por cualquiera sin necesidad de entrenamiento previo.
El inconveniente es que el vocabulario es menor y tiene índices más altos de error.
3. Discrete Speech Input
Consiste en que la persona que habla hace pequeñas pausas, de alrededor de 1/10 de segundo, entre cada palabra. Esto posibilita al sistema el reconocimiento de cuando una palabra empieza y cuando finaliza.
4. Continuous Speech Input
Los usuarios pueden hablar en forma continua pero el sistema de identificación puede reconocer una cantidad limitada de palabras y frases. Sirve solamente para el reconocimiento de palabras predeterminadas.
5. Natural Speech Input
Este es el sistema deseable, el cual reconoce el habla natural, pero esta todavía en desarrollo.
17 1.2.5.1.4 Exploración retinal.
Ha sido bien documentada la unicidad de la identificación ocular. El iris es tan único que no hay dos iris iguales, aun en mellizos como en toda la humanidad. En la actualidad, identificar el iris y convertirlo en un código matemático, la probabilidad de que dos iris produzcan el mismo código es de 10 elevado a la 78. La población de la tierra se estima en 10 elevado a la 10.
Solamente en el iris hay más de 400 características distintivas, o grados de libertad, que pueden ser cuantificadas y usadas para identificar a un individuo. En la práctica, se usan aproximadamente 260 de estas características. Algunas de estas son: surcos de contracción, estrías, huecos, fibras de colágeno, filamentos, anillos y manchas negras. Debido a estas características únicas, el iris tiene 6 veces más opciones que una huella dactilar.
Por otro lado, la identificación por reconocimiento de iris es un robusto método de identificación debido a que se mantiene inalterable con el pasar del tiempo.
La identificación por medio de la retina esta basada en los patrones que configuran las arterias y venas que están en la parte de atrás del ojo.
Tipos.
Hay dos tipos de métodos en la identificación por medio del iris, pasiva o activa.
La forma activa requiere que el usuario se mueva hacia atrás y adelante de manera tal que la cámara pueda ajustar el foco en el iris del usuario. El sistema activo requiere que el usuario se localice entre 15 y 35 centímetros de la cámara.
El sistema pasivo es diferente debido a que incorpora una serie de cámaras que localizan y enfocan el iris. El sistema pasivo permite al usuario a estar hasta un metro y medio de la cámara.
Este método proporciona una experiencia más amigable.
Ventajas y desventajas.
La identificación retinal contiene varias desventajas incluyendo:
• Susceptible a daño por enfermedades (Ej. cataratas)
• requiere de altos conocimientos por parte del operador y los usuarios
• No hay grandes inversiones por parte del gobierno o sectores privados
Por otro lado, este sistema es uno de los mejores dentro de la identificación biométrica con muy bajo porcentaje de rechazos falsos y casi nulos de aceptaciones erróneas, tiene patrones pequeños y rápidos de comparar.
18
Identificador retinal.
La utilización de este tipo de control esta dedicada a los lugares seguros en la empresa o la comprobación de que los operarios no se marcan unos a otros. La utilización de la doble tecnología huella digital y tarjeta de proximidad permite utilizar únicamente la identificación por tarjeta para los otros accesos.
Sus reducidas dimensiones y peso facilitan su ubicación en cualquier espacio. El tamaño de su túnel de inspección permite cubrir las necesidades en materia de seguridad todo tipo de personas.
1.3 Códigos de Barras
El Código de Barras es una disposición en paralelo de barras y espacios que contienen información codificada en las barras y espacios del símbolo.
El código de barras almacena información, almacena datos que pueden ser reunidos en él de manera rápida y con una gran precisión. Los códigos de barras representan un método simple y fácil para codificación de información de texto que puede ser leída por dispositivos ópticos, los cuales envían dicha información a una computadora como si la información hubiese sido tecleada.
Los códigos de barras se pueden imaginar como si fueran la versión impresa del código Morse, con barras angostas ( y espacios) representando puntos, y barras anchas que representan rayas.
Para codificar datos dentro de un símbolo impreso, se usa una barra predefinida y patrones de espacios o simbología***
Los códigos de barras se han integrado en cada aspecto de nuestras vidas, se localizan en el supermercado, en tiendas departamentales, farmacias, etc. Han sido aceptados como parte de nuestra vida diaria, pero a veces no sabemos que es lo que representan.
Las barras y espacios aparecen impresos en etiquetas de alimentos, paquetes de envío, brazaletes de pacientes, etc. Podría parecer que todas son iguales, pero no es así. Cada tipo de industria tiene una simbología que maneja como su propio estándar.
**simbología, véase la página siguiente.
19 No se requiere de gran conocimiento técnico para entenderlos, los códigos de barras son solo una forma diferente de codificar números y letras usando una combinación de barras y espacios en diferentes medidas. Es otra forma de escritura, ya que reemplazan el tecleo de datos para recolectar información.
En las empresas, el uso correcto de los códigos de barras reduce la ineficiencia y mejora la productividad de la compañía hacia un crecimiento.
Los códigos de barras son una forma fácil, rápida y precisa de codificar información.
Beneficios del Código de Barras
El código de barras es el mejor sistema de colección de datos mediante identificación automática, y presenta muchos beneficios, entre otros.
• Virtualmente no hay retrasos desde que se lee la información hasta que puede ser usada
• Se mejora la exactitud de los datos, hay una mayor precisión de la información.
• Se capturan los datos rápidamente
• Se mejora el control de la entradas y salidas
• Eficiencia, debido a la rapidez de la captura de datos.
Aplicaciones
Las aplicaciones del código de barras cubren prácticamente cualquier tipo de actividad humana, tanto en industria, comercio, instituciones educativas, instituciones médicas, gobierno, etc., es decir, cualquier negocio se puede beneficiar con la tecnología de captura de datos por código de barras, tanto el que fabrica, como el que mueve, como el que comercializa.
Entre las aplicaciones que tiene podemos mencionar:
• Control de tiempo y asistencia
• Control de acceso
• Control de documentos y rastreos de los mismos
• Rastreos preciso en actividades
Simbología en Código de Barras.
La "simbología" es considerada el lenguaje de la tecnología de código de barras. Una simbología es la forma en que se codifica la información en las barras y espacios del símbolo de código de barras.
Cuando un código de barras es digitalizado, es la simbología la que permite que la información se lea de manera precisa. Y cuando un código de barras se imprime, la simbología permite a la impresora comprender la información que necesita ser turnada dentro de una etiqueta.
20 Tipos de Simbologías
Podría decirse que los códigos de barras vienen en muchas formas o presentaciones. Muchos nos son familiares porque los hemos visto en las tiendas, en los negocios, pero existen algunos otros que son estándares en varias industrias. La industria de la salud, manufacturas, almacenes, etc.
tienen terminologías únicas para su industria y que no son intercambiables.
La existencia de varios tipos de códigos de barras, se debe a que las simbologías están diseñadas para resolver problemas específicos. De acuerdo al tipo de necesidad de identificación interna del negocio, de acuerdo con los requisitos que se deben cumplir para poder comerciar según las normas del mercado, se debe optar por el sistema de codificación mas adecuado
Es decir, existen diferentes simbologías para las diferentes aplicaciones, y cada una de ellas tiene características propias.
La selección de la simbología dependerá del tipo de aplicación donde va a emplearse el código de barras. El tipo de caracter, numérico o alfanumérico, la longitud de los caracteres, el espacio que debe ocupar el código o la seguridad, son algunos de los factores que determinarán la simbología a emplear.
A) Las principales características que definen a una simbología de código de barras son las siguientes:
• Numéricas o alfanuméricas
• De longitud fija o de longitud variable
• Discretas o continuas
• Número de anchos de elementos
• Autoverificación.
• Quiet Zone (es el área blanca al principio y al final de un símbolo del código de barras)
1.3.1 Lectores de código de barras.
El lector es el encargado de decodificar la información a través de la digitalización proveniente de una fuente de luz reflejada en el código y después de que los impulsos son procesados, se envían a la computadora para su procesamiento.
A este tipo de sistemas, los encargados de leer los códigos, se les denomina Sistemas de Identificación Automática.
Funcionamiento.
El símbolo de código de barras se ilumina por una fuente de luz visible o infrarroja, ya que la única función es leer la información que es codificada en las barras.
21 Las barras negras son las encargadas de absorber la luz y por el contrario, los espacios en blanco son los que la reflejan de regreso al scanner.
El escáner transforma las fluctuaciones de luz en impulsos eléctricos los cuales copian las barras y el modelo de espacio en el código de barras; y al mismo tiempo, un descodificador se encarga de generar una señal de tipo digital que es única de las barras, para de esta manera cambiar los impulsos eléctricos en un código binario por medio de algoritmos matemáticos y así, transmitir el mensaje ya decodificado a una terminal manual, PC, o sistema centralizado de computación tal como si la información hubiera sido tecleada.
El decodificador puede estar integrado al escáner o ser externo al mismo. (Fig. 2)
(Fig. 2)
En el caso de los lápices ópticos ésta señal es de baja frecuencia, pues es generada por el barrido de las barras y espacios que hace el operador al deslizar el lápiz sobre el símbolo de código de barras. En el caso del láser, la señal es similar a la generada por el lápiz, sólo que a una frecuencia mucho mayor. Esta última señal es conocida como HHLC (Hand held laser compatible).
Por ello, existe una variedad de lectores de códigos de barras; entre los que podemos citar a los siguientes.
1.3.2 Tipos de lectores.
1.3.2.1 Lápiz óptico.
Es un lector de pluma económico fabricado para satisfacer necesidades de bajo volumen de lectura; el diseño avanzado de su óptica y electrónica transforman la información de un código de barras en una señal digital de alta calidad, con lo que pueden leer códigos sobre color, borrosos y con bajo contraste de forma rápida y acertada. La punta pulida del lápiz reduce el daño en las etiquetas y fue pensada también para que fuera sencillo su reemplazo en caso de sufrir algún daño.
Son diseñados pensando en la comodidad del usuario para que pueda operarlo como si fuera una pluma normal; simplemente se desliza el lápiz a lo largo del código de barras en cualquier dirección. Algunos modelos emiten un “sep”, informando al operador que se ha obtenido una
22 buena lectura. Ideal para utilizar en terminales portátiles para inventarios pequeños, o para verificar que un código de barras se lea.
El decodificador interno lee y discrimina las simbologías más populares, minimizando errores.
Son modelos sin decodificar, con salida TTL. Tienen interface RS232 y también tiene integrado el decodificador. Existen otros modelos que proporcionan una interfase al teclado (AT o PS/2) también con decodificador integrado.
Debe ser deslizado haciendo contacto a lo ancho del código. Como se menciona anteriormente, envía una señal digital pura de las barras y espacios a una frecuencia igual a la velocidad con que se desliza el lápiz.
Ventajas
• Economía.
Desventajas
• Lentitud, requiere que el usuario tenga práctica, tiene una baja tasa de lectura en la primera pasada y el éxito de su lectura depende de la calidad de impresión del código.
• Densidad de lectura de barra fija.
1.3.2.2 Láser de pistola
Su velocidad, bajo consumo en corriente y excelente alcance, hacen de este tipo de lectores ideal para una gran variedad de aplicaciones. Además, el decodificador permite la edición de datos para acondicionarlos justo antes de enviarlos a la computadora receptora. Esta característica es sumamente importante pues puede ahorrar mucho tiempo y dinero al evitar hacer cambios en el software que interactúa con el lector.
23 Realizan un barrido mediante una luz láser que genera una señal similar a la del lápiz óptico, pero a una mayor frecuencia. Esta señal es conocida como HHLC (Hand Held Laser Compatible).
La versión del lector con decodificador soporta interface a teclado PC XT/AT, PS/2, Macintosh (ADB) y más de 16 terminales. Emulacion de Lápiz (wand emulation) y comunicación serial RS232 también son soportados. Gracias a su diseño modular, es muy sencillo para el usuario reemplazar el cable cuando éste se dañe o para cambiar la interfase.
En la mayoría de los modelos, un menú con códigos de barras proporciona una extensa lista de opciones para configurar. Además, se cuenta con una guía rápida para configurar los parámetros más comunes. Una vez que esta configurado, los parámetros se pueden copiar a otras unidades utilizando códigos personalizados. Esto es muy útil sobre todo en grandes instalaciones. Es el Lector ideal para utilizarse en almacenes, líneas de producción, punto de venta, y aplicaciones industriales ligeras.
Ventajas
• Rapidez, puede no requerir decodificador de teclado, puede leer a distancia.
• (Standard 5 a 30 cm, especial hasta 15m con etiquetas de papel retroreflectivo), tiene una alta tasa de lectura en la primera pasada.
Desventajas
• Relativamente caro (aunque existen modelos de $5450 M.N.), puede presentar problemas de durabilidad debido a sus partes móviles (espejos giratorios), e inconvenientes al leer con demasiada luz ambiental.
• Precios: $5000 - $15000 M.N.
24 1.3.2.3 CCD (charge coupled device)
Son lectores de código de barras que usa un elemento CCD (charged coupled device) para brindar un alto desempeño, gran confiabilidad. Sus atributos y precio lo hacen ideal para una variedad de ambientes, incluyendo puntos de venta, aplicaciones industriales ligeras y soluciones para hospitales o laboratorios.
Mediante un arreglo de fotodiodos toma una 'foto' del símbolo de código de barras y la traduce a una señal, que puede ser similar a la enviada por el láser (HHLC) o a la del lápiz óptico El diseño multi-interfaz permite conexión vía teclado, USB, RS232 y emulación de lápiz óptico.
También soporta 16 tipos de terminales via teclado. Todo esto a través de un simple cambio de cable. Esta característica ahorra pérdidas de tiempo y dinero causadas por cables dañados.
Así mismo, este tipo de lectores lee y discrimina las simbologías más populares, incluso, permite la modificación y edición de la información capturada antes de que se envíe a la computadora; así el lector se ajusta a la aplicación, evitando costosas modificaciones al software. La instalación es sencilla y puede configurarse mediante el programa Scanner Configuration Manager, o con la lectura de códigos en el manual del usuario. Con ambos métodos es posible copiar la configuración a otros lectores, ahorrando tiempo.
Estos modelos son muy versátiles en cuanto a su capacidad de lectura, ya que encontramos modelos de corto, medio y largo alcance, que van desde los 0 cm para los de corto alcance hasta los 35 cm. para los de largo alcance.
.
Ventajas
• Es rápido, económico, muy durable por no tener partes móviles, puede no necesitar decodificador de teclado, tiene un alto FRR.
• Su uso se ajusta a las manos de cualquier operador y su diseño resiste múltiples caídas de 1.5 m a 1.8 m sobre superficie de concreto.
Desventajas
• No puede leer símbolos que rebasen el ancho de su ventana.
• Precios: $2000 – $4000 M.N.
25 1.3.2.4 Láser omnidireccional
Es un lector que envía un patrón de rayos láser y que permite leer un símbolo de código de barras sin importar la orientación del mismo.
Ventajas
• Todas las ventajas del láser de pistola más una tasa de lectura a la primer pasada prácticamente 100%.
Desventajas
• Es caro (aquí no hay modelos económicos), el operador requiere que los artículos etiquetados no sean muy voluminosos pues el scanner se monta en posición fija.
• Precios: $12,000 - $27,000 M.N.
1.3.2.5 Lectores de Ranura
La familia de lectores de ranura una solución flexible y de bajo costo cuando se requiere robustez y confiabilidad. Con una resolución de hasta 6 mils (0.15mm), son capaces de leer cualquier gafete o carnet de identificación. Cuenta con opción de un lector con luz visible o infrarroja. Las unidades con el lector de luz infrarroja tienen la ventaja de poder leer de forma correcta tanto los gafetes o carnets laminados para luz visible como para luz infrarroja. Es resistente al agua y cuenta con un gabinete muy robusto, lo que lo hace una de las opciones más populares para cualquier ambiente. Además, con una base de montaje, es posible colocarlo de manera fija y segura en cualquier posición.
Son básicamente lectores tipo pluma montados en una caja. La lectura se realiza al deslizar una tarjeta o documento con el código de barras impreso cerca de uno de sus extremos por la ranura del lector. La probabilidad de leer el código en la primera oportunidad es más grande con este tipo de unidades que las de tipo pluma, pero el código debe estar alineado apropiadamente y colocado cerca del borde de la tarjeta o documento.
26 En cuanto a su conectividad se refiere, están disponibles con varias interfases, incluyendo undecoded (TTL), a teclado (XT/AT, PS/2 y Macintosh) y RS232. Todos los productos que son sin decodificador (undecoded) tienen salida de emulación de pluma (wand emulation), por lo que se pueden conectar a cualquiera decodificador o dispositivos que aceptan este tipo de señal.
Las versiones que traen el decodificador integrado son fáciles de configurar. Tanto como la versión a teclado como la que es serial se pueden configurar en pantalla, ya sea en Write o hyperterminal, en el caso de RS232, y se ofrece la facilidad de que la configuración puede ser copiada a otras unidades al generar códigos personalizados
Diferencias y variantes entre los lectores.
Existen modelos de lectores que tienen solamente una interfase integrada, pero hay algunos de ellos (generalmente láser y omni) que pueden tener varias interfaces y que requieren un simple cambio de cables y una reconfiguración para cambiar de una interfase a otra.
1.3.3 Configuración de lectores.
Normalmente los lectores láser, CCD y omnidireccionales se configuran leyendo comandos de programación impresos en menús de códigos de barras. Hay algunos que se configuran con dip switches o enviándoles los comandos de programación serial.
1.3.4 Características de los códigos de barras.
Los sistemas de códigos de barras pueden usar varias simbologías. Una simbología es equivalente a un lenguaje. Cada simbología tiene fortalezas y debilidades; muchas de ellas están en uso por razones históricas o por motivos políticos, mientras que otras tienen ventajas técnicas definidas. En muchos sistemas, se tiene que satisfacer la simbología específica de la empresa o del lugar en el cual se le dará uso.
Estándares.
La simbología EAN (Asociación Internacional de Numeración de Artículos) tiene un comité de estándares que establece códigos para una variedad de aplicaciones. Esta es la razón por la que
27 un fabricante de productos puede poner un código de barras en un empaque sin temor de duplicación.
Densidad
Cada simbología puede codificar un número diferente de caracteres sobre un espacio determinado. Aún si una simbología es capaz de hacer un código de barras del tamaño requerido, se puede conseguir una mejor relación de lectura usando diferente simbología. Como ya se mencionó, algunos scaners (particularmente los de Lápiz) están construidos para una densidad fija. Es importante asegurarse que el dispositivo de lectura sea compatible con la densidad del código de barras que se va a usar.
Legibilidad
Algunos códigos de barras son más legibles que otros. Por ejemplo, algunas pruebas muestran que el Code 128 (el cual es uno de los que tienen simbología más flexible) es fácil y exitosamente leído por la mayoría de los lectores. En algunos casos se puede sacrificar legibilidad a cambio de otros requisitos.
1.3.5 Normalización del código de barras
Los códigos de barras son establecidos por la EAN en común acuerdo con las asociaciones nacionales. La EAN proporciona un número de identificación conocido como FLAG, de dos o tres dígitos, para el país de origen del producto (ver tabla 2).
Tabla 2
Posteriormente la asociación nacional proporciona un número de identificación para el fabricante y también servirá para todos sus productos. Luego él podrá asignar otros conjuntos numéricos para cada producto o forma de presentación del mismo, integrando de esta manera una serie única de números para cada uno de sus productos que se conocerá como CÓDIGO y que incluye:
"PAIS + EMPRESA + PRODUCTO + CONTROL".
Existe una variedad de este código que tan sólo emplea ocho caracteres, de donde toma su nombre como EAN 8, su estructuraes similar a los códigos que a continuación se presentan en la (tabla 3).
28
Tabla 3
También es de suma importancia conocer las características principales de los medios de impresión de los códigos, ya que esto repercutirá de forma trascendente en la decisión tomada para la elección de código.
1.3.5.1 UPC (Universal Product Code - Código universal de producto)
UPC es la simbología más utilizada en el comercio minorista, pudiendo codificar solo números. El estándar UPC (denominado UPC-A) es un número de 12 dígitos. El primero es llamado "número del sistema". La mayoría de los productos tienen un "1" o un "7" en esta posición. Esto indica que el producto tiene un tamaño y peso determinado, y no un peso variable. Los dígitos del segundo al sexto representan el número del fabricante. Esta clave de 5 dígitos (adicionalmente al "número del sistema") es única para cada fabricante, y la asigna un organismo rector evitando código duplicado. Los caracteres del séptimo al onceavo son un código que el fabricante asigna a cada uno de sus productos, denominado "número del producto".
El doceavo caracter es el "dígito verificador", resultando de un algoritmo que involucra a los 11 números previos. (tabla 4)
Tabla 4
29 1.3.5.2 El código UPC- E (código reducido).
Esta versión se conoce también como "cero suprimido" ya que elimina por lo menos 4 ceros del código. No siempre es factible de usarse ya que depende del número asignado al fabricante y el número de productos correspondiente. Para establecer el código UPC-E es necesario observar las 4 normas de supresión de ceros siguientes:
1. Si el número del fabricante termina en 00, precedido por 0, 1 o 2; 1000 productos podrán ser codificados con UPC-E.
2. Si el número del fabricante termina en 00 precedido por 3 al 9; 100 productos podrán codificarse.
3. Si el número del fabricante termina en 0; 10 números de productos podrán asignarse.
4. Si el número del fabricante no termina en 0 tan sólo 5 artículos podrán utilizar la versión reducida.
El código constará de 7 dígitos aunque en realidad el scanner leerá 12. Los caracteres de identificación del fabricante y del producto se codifican por un método especial que permite eliminar los dígitos cuyo valor es igual a cero, la supresión depende de su ubicación en el código estándar UPC-A. Cada caracter consiste de 2 barras y 2 espacios de anchos variables, dependiendo del número a ser codificado, al igual que en el código UPC-A.
1.3.5.3 Code 128
Esta simbología es un código de barras muy compacto para toda aplicación alfanumérica. El conjunto de caracteres ASCII completo (128 caracteres) puede ser codificado en esta simbología sin duplicar caracteres como en el Code 39 extendido. Si el código de barras tiene 4 o más números consecutivos (0 - 9), los números están codificados en modo doble densidad (donde dos caracteres están codificados en una sola posición). El Code 128 tiene cinco caracteres especiales para funciones no de datos. Estas son usadas para poner o regresar los parámetros del lector.
30 1.3.5.4 Code 39
Esta simbología, (también llamada Código 3 de 9) es el código de barras de uso más común para aplicaciones regulares. Es popular debido a que puede contener texto y números ( A - Z, 0 - 9, +, -, ., y), puede ser leído por casi cualquier lector de código de barras en su propia configuración, además es uno de los más viejos entre los códigos de barras modernos. El Code 39 es un código de barras de ancho variable y puede tolerar cualquier número de caracteres que el lector pueda barrer. El Code 39 se encuentra a menudo en especificaciones militares y de gobierno. Estos códigos de barras son de auto revisión y no están propensos a errores de sustitución.
1.3.5.5 Intercalado 2 de 5
Es conocido también como eI 2 de 5, es un código de barras exclusivamente numérico cuya figura es ligeramente más larga que el código de barras UPC-A cuando está codificado con 10 dígitos.
Esta simbología tiene la flexibilidad para codificar cualquier número par de dígitos. Si el número es impar se coloca un cero al principio. Este código de barras es un excelente candidato para aplicaciones exclusivamente numéricas y es la mejor simbología para lectores de montaje fijo.
1.3.5.6 Coda8 bar
Los códigos de barras codabar pueden incluir caracteres numéricos, caracteres de seis puntuaciones (-$:/.+) y espacios. Hay también 4 caracteres especiales de inicio/alto, los cuales son A, B, C, y D. El Codabar es útil para codificar símbolos de pesos y de matemáticas. Estos códigos de barras son ligeramente más largos que los de intercalado 2 a 5. El Coda bar requiere
caracteres para iniciar y parar.
31 1.3.5.7 EAN / JAN
El EAN / JAN -13 es usado para aplicaciones en el extranjero en los cuales se requiere una clave para el país. La simbología del UPC-A es en realidad un subconjunto del EAN / JAN-13. Este código de barras está compuesto de dos números para el código del país, 10 números para los caracteres de datos y un chequeo.
1.3.5.8 2D (Dos Dimensiones)
Una simbología para código de barras 2D permite una vasta cantidad de datos en un simple código de barras ya que almacena datos y/o imágenes en dos dimensiones. Una demostración común de la tecnología es un simple código de barras no mayor que un UPC estándar que contiene el domicilio completo de una persona. Algunas simbologías de códigos de barras 2D incluyen PDF 417, DataMatrix Code, y MaxiCode.
1.3.6 Formas de impresión de Código de Barras
Los códigos de barras se pueden imprimir de distintas formas, entre ellas:
1.3.6.1 Película maestra.
Este método se utiliza para imprimir códigos de barras en imprentas, principalmente en empaques de comerciales destinados al comercio detallista. Se crea un original en una impresora de buena resolución y se reproduce por medios fotomecánicos añadiéndolo al original de impresión del empaque.
1.3.6.2 Láser
Se puede utilizar una impresora láser para imprimir planillas de etiquetas en bajo volumen o en documentos serializados que se imprimen eventualmente.
32 1.3.6.3 Impresión térmica.
Es la mejor tecnología para imprimir altos volúmenes de etiquetas en demanda o por lotes. Se utilizan impresoras industriales de mediana o alta velocidad que pueden imprimir sobre papel térmico o normal.
Ahora bien, en ocasiones no podemos tener los accesorios o materiales necesarios para crear una base de datos, por lo que nos es necesario y de gran utilidad las terminales, las cuales son portátiles y muy útiles, pero que en nuestro caso no necesitaremos, puesto que nosotros nos ayudaremos de una computadora y teclear directamente los datos y crear la base de datos de todo nuestro personal, pero mencionaremos a groso modo de lo que se tratan.
1.4 Tipos de control de acceso peatonal.
En este punto nos enfocaremos a la descripción de algunos mecanismos para el acceso peatonal y el acceso de automóviles, estos son algunos ejemplos de lo que se va a hablar: Puertas giratorias y torniquetes, torniquetes de media altura, puertas giratorias, plumas de estacionamiento.
Los torniquetes ideales para controlar el acceso de personas en tránsito. Pueden ser manuales o automáticos. Fabricados en acero inoxidable o acero al carbón. Compatibles con lectoras de tarjetas magnéticas o cualquier otro tipo de reconocimiento de los anteriormente tratados.
1.4.1 Torniquetes electromecánicos.
La amplia gama ELECTROMECÁNICA de TORNIQUETES, es general todos aquellos tipos de accesos a los que estamos acostumbrados a ver en las grandes empresas para permitir el acceso del personal que labora asi como también para tener un buen manejo de la población que transita dentro y fuera de las mismas instalaciones controlado por medio de sistemas eléctricos, electrónicos y mecánicos.
33
1.4.2 Torniquetes electromecánicos de trípode.
Los torniquetes clásicos confiables y compactos de tipo trípode son especialmente convenientes para el uso donde la prioridad es controlar un alto caudal de personas.
Los trípodes funcionan desde el panel de mando a distancia. La unidad de control del torniquete viene en un estándar y en una modificación especial con una interfaz, que permite el control del torniquete directamente de la computadora. La posibilidad de la conexión del torniquete a las salidas del rele de diversos tipos de reguladores permite integrarla en sistemas de control de acceso.
Los modos de funcionamiento se fijan en el panel de mando a distancia: solo un paso, libre paso, paso bidireccional, paso libre en una dirección y bloqueo en sentido opuesto, etc.
La amplia gama de usos de versiones y de opciones de color los hace convenientes para usos en interiores y al aire libre en oficinas, bancos, centros de exposición, museos, edificios administrativos, distribuidores al por menor, terminales ferroviarias, aeropuertos, etc.
Los brazos de gota Contra-pánico permiten dejarlo libre en casos de emergencia sin necesidad de llaves o herramientas especiales. Bajo condiciones normales funcionan como brazos estándares de barrera.
El operador puede fijar seis modos de funcionamiento desde el panel de mando a distancia. La dirección elegida del paso será demostrada en la cubierta del torniquete. El trípode puede funcionar manualmente.
El protocolo abierto del interfaz permite que los reveladores del software de ACS realicen las funciones siguientes:
• Cuenta de pasos a través del torniquete - una solución eficaz, ambas para realizar estadísticas de visitantes.
• En caso de incendio determina el número de personas en el edificio.
34
• Acceso para grupos de visitantes (el torniquete está abierto para el paso de N visitantes, después del paso del visitante N, el torniquete se bloqueara - particularmente beneficiosos cuando se arreglan las visitas de grupo.
• Una opción mas es en ambos sentidos para la entrada en un cuarto; puede existir un cierto cupo para el mismo y si se detecta que el número e entradas supera la capacidad se bloquea para el ingreso y deja libremente la salida..
• Para prevenir tentativas del acceso desautorizado a través del torniquete, el mismo se equipa con reles para la detección de intrusos y una conexión a sirenas.
Tipos.
Existen varias versiones y opciones para su uso en interiores.
Versión de lujo:
Brazos de plata en la barrera
Doble brazos de la gota del contra pánico del Acero inoxidable.
Versión básica.
Versión de textura ligera
De acero inoxidable y doble empalme
1.4.3 Torniquetes trípode tipo caja
Los torniquetes electromecánicos de trípode se piensan para el control de acceso en puntos de comprobación de entrada de instalaciones industriales, bancos, edificios administrativos, distribuidores al por menor, terminales ferroviarias, aeropuertos entre otras. Los torniquetes de trípode son especialmente convenientes para el uso donde existe un alto flujo de personas. Los trípodes funcionan desde un panel de mando a distancia o el sistema de control de acceso.
Ofrecen varios modos de funcionamiento fijados en el panel de control y se piensan para los pasos solos o múltiples bi-direccionales. El paso se puede controlar en cualquier dirección. Después de cada paso los brazos regresan automáticamente a la posición de inicio. La pista de los sensores puede ser ajustada a los brazos de los torniquetes para asegurar una cuenta exacta de las entradas para la generación de informes.
35
Los torniquetes resistentes realzados de trípode tipo caja aseguran el encierro seguro del paso y lo alistan para los lectores de tarjetas del o cualquier otro dispositivo. Funcionando con moneda.
Forman callejones sin la instalación de las barreras adicionales de la guía cuando varios torniquetes se alinean. Son los similares a los encontrados en las estaciones del metro
Características.
• Control eléctrico en ambas direcciones.
• Cruce rapido de personal.
• Operado a control pro distancia en una cabina general.
• Modo anti-pánico.
• Restablecimiento automático después de un apagón.
• Pequeña base de carga para emergencias eléctricas.
• Consumo mínimo de energía.
Para las alarmas contra el salto o el arrastre por debajo del torniquete se equipan con sensores de presión que accionan la alarma de sonido (que funciona cuando se presiona la cubierta superior del torniquete). Sus usos más frecuentes son en aeropuertos, ferrocarriles y estaciones y terminales del metro, instalaciones industriales y de seguridad, estadios, complejos hospitalarios, etc. Los torniquetes de trípode se pueden proveer de brazos de gota contra-pánico (para las instalaciones de
36 interior solamente). Los brazos de gota contra-pánico permiten fijarlo libre en casos de emergencia sin ninguna llave o herramienta especial. Bajo condiciones normales funcionan como los brazos estándares de barrera.
Torniquetes tipo caja.
Existen varios modelos dependiendo el uso al que vayan a ser sometidos.
• Para el uso de interior versión: carcasa de lujo: cubierta de plata antigua contra el polvo:
brazos inoxidables. Otros colores están disponibles según especificaciones del cliente. La época de la cita de la fabricación y del precio se especifica individualmente.
• Para el uso al aire libre se cuenta con cubierta y brazos en acero inoxidable.
1.4.4 Torniquetes electromecánicos de rotor.
Los torniquetes de rotor altura se utilizan para el control de acceso en las instalaciones con requisitos realzados de la seguridad, proporcionan un encierro y satisfacen bien los puntos de comprobación donde se encuentran, como áreas industriales, centros deportivos, instalaciones militares, etc. con alta seguridad y diseño atractivo. Los torniquetes funcionan desde el panel del mando a distancia o el sistema de control de acceso.
Al igual que en los sistemas anteriormente mencionados, los sensores pueden ser ajustados a los brazos de los torniquetes para asegurar una cuenta exacta de las entradas y de esta forma hacer mas fácil la generación de informes. La impulsión eléctrica asegura al rotor la rotación y, en el principio del paso, se gira automáticamente para rotar el torniquete a la posición de inicio. El torniquete viene con la configuración del rotor a 120°; el engranaje electromecánico se situa en la sección superior del torniquete por lo que la impulsión asegura al rotor la rotación lisa.
Los torniquetes del rotor ofrecen varios modos de funcionamiento fijados desde el panel de control y se pueden utilizar para pasos sencillos en una sola dirección y bidireccionales.
37 Funcionamiento.
El diseño del torniquete permite su operación en modo de acceso bifásico (rotación de dos-ciclos) cuando el torniquete se funciona autónomamente. En este modo de acceso el paso a través del torniquete se efectúa en dos fases: la entrada al área del paso entre las dos alas de la barrera se efectúa después de la primera abertura de los tapones, y el rotor se bloquea en ése; la salida fuera del área del paso entre las dos alas de la barrera se efectúa después de la segunda abertura de los tapones (la segunda fase).
El diseño incluye un dispositivo, que previene la rotación reversiva del rotor que se ha movido una vez desde la posición inicial. Esto evita la posibilidad de acceso a personas no autorizadas.
Los modos de funcionamiento se configuran desde el panel de mando a distancia. Estos modos son:
un solo paso en una dirección y libre en sentido contrario, libre en ambos sentidos y un solo paso y ambos sentidos.
38 Características.
• Alto nivel de seguridad.
• Sistema bidireccional.
• Control eléctrico en ambas direcciones.
• Cruce rápido de personal.
• Operación y control a distancia por una cabina general.
• Modo anti-pánico.
• Restablecimiento automático después de un apagón.
• Llave mecánica en caso de emergencia.
• Pequeña base de carga para emergencias eléctricas.
• Consumo mínimo de energía.
• Inercia al paso de personal uno a uno
1.4.5 Torniquetes de rotor en la cintura.
Los torniquetes hasta la cintura de rotor proporcionan el encierro seguro de callejones y se satisfacen bien para los puntos de comprobación donde alta seguridad y diseño son importantes.
El torniquete viene con una configuración del rotor a 120°. El engranaje electromecánico está situado en el poste del rotor del torniquete. Los modos de funcionamiento se fijan desde el panel de mando a distancia: paso solo en una dirección, paso libre en una dirección, paso solo bidireccional y paso libre bidireccional.
Aplicaciones.
• Oficinas
• Bancos
Especificaciones tecnicas.
• Voltaje 220V-50hz
• Torniquete con entrada de voltaje CD de 24-27V
• Cantidad de personal entrante por minuto 25personas/min
• Dimensiones del sistema completo 1143 x 1380 x1430mm
• Rango de temperatura e trabajo 1-40 grado.
39 1.4.5.1 Definición del sentido de paso.
Al realizar un torniquete, hay que indicar el sentido o dirección en que debe abrir.
Pasos a seguir para definir el sentido.
Operación.
• Una vez que se autoriza el acceso, mediante el uso de un lector de código de barras, banda magnética, proximidad, biométrico, forma manual por medio de un botón o cualquier otro tipo de autorización de acceso, el torniquete se libera, permitiendo una rotación de 120 grados, y vuelve a trabarse, permitiendo el acceso solamente a una persona.
• La operación del torniquete puede ser "fail-lock" (queda trabado durante apagones) o "fail- safe" (queda libre durante apagones)
Construcción.
• El gabinete donde se aloja el mecanismo, está hecho de acero de 3/16" de espesor.
• Cuenta con mecanismo de auto centrado que regresa los brazos a la posición original, independientemente de la fuerza usada para pasar a través del torniquete.
• La cubierta superior del gabinete que aloja el mecanismo, está hecha de acero inoxidable pulido, calibre 16. Todas las partes móviles están cubiertas por un terso panel de seguridad de acero inoxidable.
Especificaciones.
• Se requiere un contacto normalmente abierto, momentáneo, para activar el torniquete. La carga presentada es de 24 Volts de corriente directa, a 1 ampere.
• Altura: 95 cms (37-3/8").
• Ancho 58.4 cms (23") quedando libres para el paso 43.4 cms (18").
• Peso: 45.3 kgs (100 libras).
40 1.5 Control de acceso a estacionamientos.
El sistema para estacionamientos permite organizar y controlar todas las funciones asociadas a los estacionamientos comerciales, sistemas de control de vehículos, tarificadores, sistemas de pre-pago, contadores de vehículos, sistemas contadores de vehículos por medio de cámaras de Cctv y sistemas de inteligencia artificial, Barreras o plumas de control, sensores de vehículos, motores para portones deslizables abatibles, de cortina, barricadas, Raja-Llantas, sistemas de control por medio de tarjeta, por proximidad, magnéticos, inalámbricos, sensores activos y pasivos, verificación de placas, reconocimiento de placas, radiofrecuencia, máquinas dispensadoras de boletos de estacionamiento, control de acceso por tarjetas para pensionados, sistemas de cajas de cobro, monitoreo remoto y más accesorios permiten satisfacer en forma óptima cualquier requerimiento de estacionamientos.
41 Las barreras automáticas son un recurso muy importante para garantizar la seguridad y el control de tráfico en empresas, tiendas, recintos de exposición, clubes, aeropuertos, almacenes, hospitales, estacionamientos, etc.
Ellas pueden ser rectas o articuladas. La barrera recta posee un largo de lanza de hasta 6 metros y la barrera articulada de hasta 5 metros. El modelo articulado es el indicado para locales que tengan límite de altura, las lanzas son producidas en aluminio y el gabinete en placa de acero galvanizado con pintura a polvo (poliester), lo que garantiza gran resistencia a la acción del tiempo.
1.5.1 Barreras de control vehicular.
Existen varias soluciones para resolver cualquier necesidad para el control vehicular en líneas de ingreso y egreso.
Se cuentan con barreras para diferentes usos y aplicaciones:
• Para control de vehículos (uso liviano y pesado)
• Barreras 100% en acero inoxidable para instalaciones en climas muy húmedos o altamente corrosivos.
• Sistemas de respaldo en caso de falta de energía
• Controles Autónomos e inalámbricos
Ventajas
- Un sistema para incrementar la seguridad.
- Regula la entrada, salida y asistencia del personal.
- Obtiene un control del personal dentro de la planta..
- Opción para controlar el sistema desde un control principal.
- Ventaja para adaptarlo a otros sistemas de seguridad.
- Posibilidad de determinar los lectores específicos a los que tendrá acceso cada elemento
- Esquema gráfico integrado que permite visualizar rápidamente los accesos definidos a lo largo de los diferentes días y diferentes horas
Desventajas
- Tiempo lento al momento de entrada y salida.
- Gastos de manutención.
- Descuidos del personal al olvidar su credencial autorizada.
- Tiempos de reparación dándose como retardos.
42 1.5.2 Tipos de reconocimiento vehicular.
1.5.2.1 Sistema de reconocimiento de placas.
Este sistema tiene la habilidad de capturar y grabar placas de uso vehicular independientemente si el vehículo esta estático o en movimiento. De igual forma el sistema brinda la opción de poder crear un inventario de los números de placa de los usuarios otorgando un efectivo sistema de control y seguridad en la industria de estacionamiento y control de accesos vehicula
Los sistemas están basados 100% en software, utilizando cámaras digitales de alta resolución para la eficiencia de la captura de imágenes, de la cual una computadora realiza la extracción de los números y letras de la placa, sin ningún tipo de intervención del operador. Este proceso es 100%
automatizado.
1.5.2.2 Control por tarjetas de proximidad o chip inteligente.
Se cuenta con una amplia variedad de sistemas que permiten controlar el flujo vehicular por medio de tarjetas de proximidad, transmisores activos o pasivos que se pegan en vehículos, etc.
Estos equipos pueden ser para aplicaciones de uso solitario o stand alone (para una sola puerta) sin necesidad de una computadora, o el control general de la planta, conjunto residencial, edificio, estacionamiento, etc.
