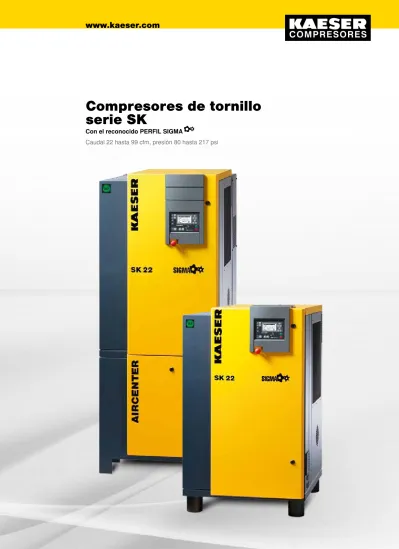

Compresores de tornillo serie SK

Caudal 22 hasta 99 cfm, presión 80 hasta 217 psi

Compresores de tornillo serie SK

Con el reconocido PERFIL SIGMA

Imagen: SK 22

Silenciosos y potentes, robustos y confiables.

Más aire comprimido por menos dinero

Hemos mejorado el rendimiento de los compreso- res de tornillo SK notablemente con respecto a sus antecesores, optimizando su unidad compresora de tornillo rotativo y minimizando las pérdidas internas de presión.

Bajo consumo energético

La economía de un equipo depende del monto al que se eleven los costos totales que genere a lo largo de su vida útil. En el caso de los compresores, la factura eléctrica es la que más incrementa dicho rubro. Por ello, Kaeser se ha esforzado en obtener la máxima eficiencia energética en los modelos SK, equipándolos con unidades compresoras de PERFIL SIGMA, motores Premium Efficiency (IE3), contro- lador SIGMA CONTROL 2 y un inteligente circuito refrigerante con ventilador de doble trayectoria que contribuyen en su conjunto a reducir enormemente el consumo de energía.

Estructura inteligente

Los nuevos modelos SK convencen también por su diseño inteligente que se adapta a las necesida- des del usuario. La cabina izquierda se retira con suma facilidad, dejando al descubierto una serie de componentes perfectamente ordenados. Todos los puntos de mantenimiento son de fácil acceso.

Cuando está cerrada, la cabina ejerce su efecto silenciador y sus tres orificios de aspiración permiten que el aire de admisión, que ingresa como medio refrigerante, circule por trayectos diferentes para enfriar el compresor, el motor y el tablero eléctrico.

Además, gracias a su práctica estructura compacta, los compresores SK ocupan una muy reducida área de instalación.

Concepto modular

Los compresores SK vienen en su versión básica, con secador refrigerativo de bajo consumo energéti- co y en versión AIRCENTER, con secador refrigera- tivo y tanque de almacenamiento de aire comprimido en la parte inferior. Este diseño modular (principio de módulos constructivos) da lugar a diversas posibi- lidades de aplicación. Todas las versiones pueden equiparse con un variador de frecuencia para regular la velocidad de giro de forma continua.

SK – ahorro a largo plazo

En la actualidad, los usuarios de compresores, incluso los de modelos pequeños, esperan total disponibilidad y absoluta eficiencia de sus equipos. Los compresores SK responden perfectamente a estas exigencias. No solo producen más aire comprimido con menos energía, sino que además cumplen todas las normas en materia de protección ambiental. Además son versátiles, de fácil manejo y requieren muy poco mantenimiento.

Serie SK

Inversión de la estación de aire comprimido Costos de mantenimiento

Costos de energía

Cantidad de energía que se puede ahorrar Costos de energía que se pueden

ahorrar con la recuperación del calor

Costos de energía que se pueden ahorrar con la optimización técnica

Name:

Level:

Valid until:

Serie SK

Planificación exhaustiva

Unidad compresora de PERFIL SIGMA

El componente fundamental de los equipos SK es su unidad compresora de tornillo con el económico PERFIL SIGMA. Hemos optimizado este perfil para mejorar la corriente de aire, consiguiendo grandes avances en la potencia específica de los equipos completos.

Controlador SIGMA CONTROL 2

Controla y supervisa eficazmente el funcionamiento del compresor. La pantalla y el lector RFID simplifican la comunicación y aumentan la seguridad operativa.

Con interfaces variables de gran flexibilidad y ranura de tarjeta SD para actualizaciones.

Perfecta refrigeración

El circuito refrigerante cuenta con modernos venti- ladores de doble corriente y trayectos refrigerantes separados para el motor, el intercambiador de calor aire/aceite y el tablero eléctrico. El resultado: óptimo enfriamiento del equipo, baja temperatura final de compresión, menor emisión acústica y una compresión más eficiente.

Motores eléctricos IE3 de excelente eficiencia

Mucho antes de que los motores IE3 sean obligato- rios (UE: 1 de enero de 2015), los usuarios de los compresores de tornillo SK de KAESER ya pueden disfrutar de todas las ventajas que estos motores de altísima eficiencia brindan cuando de ahorrar energía

Serie SK T (SFC)

Con secador refrigerativo

y variador de frecuencia

SK con secador de bajo consumo

El secador refrigerativo se instala dentro de su propia cabina con el propósito de aislarlo del calor emanado por el compresor. Esto a su vez mejora la seguridad operativa. La función de desconexión del secador refrigerativo por su parte, aumenta aún más la renta- bilidad del equipo.

También con variador de frecuencia

La regulación de la velocidad de giro representa una ventaja en aplicaciones concretas. Por esa razón, los compresores SK también pueden equiparse opcio- nalmente con variador de frecuencia. Este variador está incorporado dentro del tablero eléctrico del compresor.

Mantenimiento sencillo

Todas las labores de servicio se pueden realizar con total comodidad, retirando para ello el panel lateral des- montable de la cabina. Desde allí, se tiene fácil acceso a todos los puntos que requieren mantenimiento.

Más silenciosos

Por su diseño, el nuevo circuito refrigerante ade- más de reducir eficazmente la temperatura final de compresión, amortigua la emisión acústica durante la operación. Así, es posible hablar a volumen normal al lado de un SK en funcionamiento.

Imagen: SK 22 T

AIRCENTER

Un equipo eficiente y compacto que ahorra energía y espacio

Listo para ser conectado y operar

Estos equipos compactos solo necesitan ser conec- tados a la red eléctrica y a la red de aire comprimido para ponerse en marcha. No es preciso realizar ningún otro trabajo de instalación.

Tanques de almacenamiento de larga duración

El tanque de almacenamiento de aire comprimido, de 350 litros de capacidad, está diseñado especialmente para su montaje en el AIRCENTER. Su revestimiento interno y externo los protege de la corrosión mientras prolonga su vida útil.

Fácil acceso a las piezas de mantenimiento

El acceso a todas las piezas que pueden requerir mantenimiento o reparación es sumamente sencillo.

De esta manera se reducen los recesos a causa de reparaciones y montaje de repuestos. Esto aumenta la disponibilidad del aire comprimido y reduce los

Diseñado para agilizar las labores de mantenimiento

El panel izquierdo de la cabina se puede retirar fácilmente, permitiendo el cómodo acceso a todos los puntos de mantenimiento. Sus mirillas de cristal permiten controlar a simple vista el nivel de aceite y la tensión de las correas con el equipo en marcha.

Imagen: SK AIRCENTER 22

Unidad compresora de tornillo con rotores de PERFIL SIGMA Controlador para compresores SIGMA CONTROL 2

totalmente automática, súper insono- rizada con aislamiento fonoaislante y antivibratorio, paneles protectores con revestimiento sinterizado; funciona- miento a temperaturas ambiente de hasta +45 °C.

Unidad compresora de tornillo

De una sola etapa, con inyección de aceite refrigerante para el óptimo enfriamiento de los rotores; unidad compresora original KAESER de PERFIL SIGMA.

Motor eléctrico

Premium Efficiency IE3, calidad alemana, protección IP 54.

arranque automático estrella-triángulo;

térmico de protección de sobrecorrien- te; transformador de control.

SIGMA CONTROL 2

Diodos (LEDS) en diversos colores que indican el estado operativo; panta- lla de texto claro, 30 idiomas a elegir, teclas de membrana con pictogramas;

supervisión totalmente automática y modos estándar de control Dual, Quadro, Vario, Dynamic y Continuo seleccionables. Interfaces: Ethernet;

módulos de comunicación adicionales y opcionales para: Profibus, Modbus, Profinet y Devicenet. Ranura de tarjeta SD para registro de datos y actuali- zaciones. Lector de radiofrecuencia RFID, servidor de red. Compresores de tornillo SK, opcionalmente también con SIGMA CONTROL BASIC.

Filtro de aire seco en forma de panal;

válvula neumática de entrada y salida;

tanque separador de aceite de tres etapas; válvula de seguridad, válvula cheque-presión mínima, válvula ter- mostática y microfiltro en el circuito de aceite refrigerante.

Secador refrigerativo (versión T)

Con drenaje electrónico de condensa- do; compresor refrigerante tipo espiral con función de parada cíclica para ahorrar energía; conectado al estado operativo del motor de accionamiento en parada. Como alternativa, también se despacha de fábrica en versión continua.

Versión básica

Filtro de admisión Válvula de admisión Unidad compresora Motor de accionamiento Tanque separador de aceite Posenfriador de aire comprimido

Intercambiador de calor aire/aceite Filtro de aceite

Ventilador de doble corriente

psi cfm psi hp kW l °C mm dB(A) kg

SK 15 110

145190

71.059.3 46.6

125160

217 15

– – – 750 x 895 x 1260 G 1

67 312

SK 20 110

145190

88.677.0 63.2

125160

217 20 68 320

Modelo Presión de

trabajo Caudal*) Paquete Completo a la presión de trabajo

Presión máxima de

trabajo

Potencia nominal del

motor

Potencia consumida secador refrig.

Volumen tanque de almacena- miento

Punto de

rocio Dimensiones L x A x A

Conexion de aire comprimido

Nivel de presión sonora**)

Peso

psi cfm psi hp kW l °C mm dB(A) kg

AIRCENTER SFC 11 110 145190

21,9 - 75,6 22,2 - 63,3 21,1 - 53,0

125160

217 15

0,5 350 +3 750 x 1370 x 1880 G 1

67 596

AIRCENTER SFC 15 110 145190

28,6 - 97,8 29,7 - 86,1 29,3 - 72,0

125160

217 20 68 604

Modelo Presión de

trabajo Caudal*) Paquete completo a la presión de trabajo

Presión máxima de

trabajo

Potencia nominal del

motor

Potencia consumida secador refrig.

Volumen tanque de almacena- miento

Punto de

rocio Dimensiones L x A x A

Conexion de aire comprimido

Nivel de presión sonora**)

Peso

psi cfm psi hp kW l °C mm dB(A) kg

AIRCENTER SK 15 110 145190

71,059,3 46,6

125160

217 15

0,5 350 +3 750 x 1370 x 1880 G 1

66 579

AIRCENTER SK 20 110 145190

88,677,0 63,2

125160

217 20 67 587

psi cfm psi hp kW l °C mm dB(A) kg

SFC 11 T 110

145190

21.9 - 75.6 22.2 - 63.3 21.1 - 53.0

125160

217 15

0,46 – - 750 x 1240 x 1260 G 1

67 404

SFC 15 T 110

145190

28.6 - 97.8 29.7 - 86.1 29.3 - 72.0

125160

217 20 68 412

Modelo Presión de

trabajo Caudal*) Paquete Completo a la presión de trabajo

Presión máxima de

trabajo

Potencia nominal del

motor

Potencia consumida secador refrig.

Volumen tanque de almacena- miento

Punto de

rocio Dimensiones L x A x A

Conexion de aire comprimido

Nivel de presión sonora**)

Peso

psi cfm psi hp kW l °C mm dB(A) kg

SFC 11 110

145190

21,9 - 75,6 22,2 - 63,3 21,1 - 53,0

125160

217 15

0,5 – +3 750 x 1370 x 1880 G 1

66 579

SFC 15 110

145190

28,6 - 97,8 29,7 - 86,1 29,3 - 72,0

125160

217 20 67 587

Modelo Presión de

trabajo Caudal*) Paquete completo a la presión de trabajo

Presión máxima de

trabajo

Potencia nominal del motor

Potencia consumida secador refrig.

Volumen tanque de almacena- miento

Punto de

rocio Dimensiones L x A x A

Conexion de aire comprimido

Nivel de presión sonora**)

Peso

psi cfm psi hp kW l °C mm dB(A) kg

SK 15T 110

145190

71,059,3 46,6

125160

217 15

0,5 – +3 750 x 1240 x 1260 G 1

67 387

SK 20T 110

145190

88,677,0 63,2

125160

217 20 68 395

Versión T con secador refrigerativo integrado (agente refrigerante R 134a)

*) Caudal total según la norma ISO 1217: 2009, anexo C: Presión absoluta de admisión 14.5 psi (a), temperatura refrigerante y del aire de admisión 20 °C

**) Nivel de presión sonora de acuerdo a la norma ISO 2151 y a la norma de base ISO 9614-2, tolerancia: ± 3 dB(A) AIRCENTER – versión básica

AIRCENTER – SFC, con variador de frecuencia Versión SFC, con variador de frecuencia

750 1880

1370 750 1880

1370 750 1230

750 1240 1260

895

750 1260

1240

750 1260

895

DHS

1

2

3

1

2

1

2

4

4

5

6

X 4

4

4

4

4

4

4

4

7

7-X

7-X

X 1

1

1

1

1

2

2

3

3

4

4

X blancas, industrias láctea y

cervecera

Producción de alimentos

Aire de transporte muy limpio, plantas químicas Industria farmacéutica

Telares, laboratorios fotográficos Aspersión de pintura, revestimiento electrostático Embalado, aire de control y de instrumentos Aire de producción en general, chorro de arena con exigencias de calidad Chorro de granalla

Chorro de granalla sin exigencias de calidad Aire de transporte para sistemas de aguas residuales Sin exigencias de calidad

Para redes sin protección anticongelante:

Tratamiento de aire comprimido con secador desecante (punto de rocío -70 °C (-94 °F)

Partículas / polvo Clase

No. máx. de partículas por m³ (35.31 cf) Tamaño de partículas en µm * 0,1 ≤ d ≤ 0,5 0,5 ≤ d ≤ 1,0 1,0 ≤ d ≤ 5,0 0 Por ejemplo, como aire esteril

y para salas blancas; consulte a KAESER

1 ≤ 20.000 ≤ 400 ≤ 10

2 ≤ 400.000 ≤ 6.000 ≤ 100

3 no defi nido ≤ 90.000 ≤ 1.000

4 no defi nido no defi nido ≤ 10.000 5 no defi nido no defi nido ≤ 100.000 Clase Concentracion de partículas C_p en mg/m³ (mg/35.31 cf)

6 0 < Cp ≤ 5

7 5 < Cp ≤ 10

X Cp > 10

Agua

Clase Punto de rocío de presión 0 Por ejemplo, como aire esteril

y para salas blancas; consulte a KAESER

1 ≤ – 70 °C(-94 °F)

2 ≤ – 40 °C(-40 °F)

3 ≤ – 20 °C(-4 °F)

4 ≤ + 3 °C(+38 °F)

5 ≤ + 7 °C(+45 °F)

6 ≤ + 10 °C(+50 °F)

Clase Remanente de agua líquida CW en g/m³ (g/35.31cf) *

7 CW ≤ 0,5

8 0,5 < CW ≤ 5

9 5 < CW ≤ 10

X CW > 10

Aceite

Clase Remanente de aceite total (líquido, aerosol + gas) [mg/m³(mg/35.31cf)]*

0 Por ejemplo, como aire esteril y para salas blancas; consulte a KAESER

1 ≤ 0,01

2 ≤ 0,1

3 ≤ 1,0

4 ≤ 5,0

X > 5,0

ECD ECO DRAIN

KFS Prefi ltro

KPF Posfi ltro

KOR / KOX Microfi ltro KOX+KVF Filtro combinado KVF Filtro de carbón activado

T Secador refrigerativo

THNF Prefi ltro de alta contaminación

KLS Separador centrífugo

Clases de calidad de aire comprimido de acuerdo a la norma ISO 8573-1(2010):

*) En condiciones de referencia: 20 °C (68 °F), 1 bar(abs)(14.5 psia), 0% de humedad relativa

compresores de tornillo KAESER

otros compresores DHS

DHS

DHS

DHS

DHS

DHS

KOR KPF KAT KOX

KOX + KVF

KOX

KOR

KPF

KFS

THNF Compresor ECD

T*

1

2

3

1

2

3 1-3

1-3

1-3

1-3

1-3

1-3 1

2

Polvo Agua Aceite

Aire estéril y técnica de salas blancas, industrias láctea, farmacéutica y cervecera Fabricación de chips, industria óptica y producción de alimentos Aspersión de pintura

Aire de proceso, industria farmacéutica Laboratorios fotográficos

Aire de transporte muy seco, aspersión de pintura, con- troladores de presión de alta precisión

DHS KOR

KOX

KOX

KVF KPF

KPF KAT

* Los secadores refrigerativos Dual Control y Demand Manager pueden llevar opcionalmente microfiltros KOR.

** Los secadores desecantes regenerados por calor también requieren un posenfriador.

DHS

DHS

DHS

KAD** KOR ECD Compresor THNF

KCF KOX

KCF

DLB DLB

Instalación para demanda de aire altamente fluctuante

DLB Filtración

opcional ^{KAD** KOR KLS} DLB Filtración

opcional ^{T* KLS}

DHS DHS

1

1

1

1

KAESER COMPRESORES DE COLOMBIA LTDA.

Transversal 95 bis A No. 25D-55 – Fontibón – Centro Industrial la Rabida – Bogotá D.C.

Teléfono: (+57) (1) 742-9393 – Fax: (+57) (1) 263-8701 E-mail: [email protected] – www.kaeser.com Bogotá Tel.: +57 (1) 7429393

Barranquilla Tel.: +57 (5) 3604022 Bucaramanga Tel.: +57 (7) 6850073 Cali Tel.: +57 (2) 4851247 / 49

Cartagena Tel.: +57 (5) 6675168 Cúcuta +57 (7) 5876393

Medellín Tel.: +57 (4) 604 3372 al 75 Pereira Tel.: +57 (6) 3447710

P-651/10CO.1/14 Salvo modificaciones técnicas
