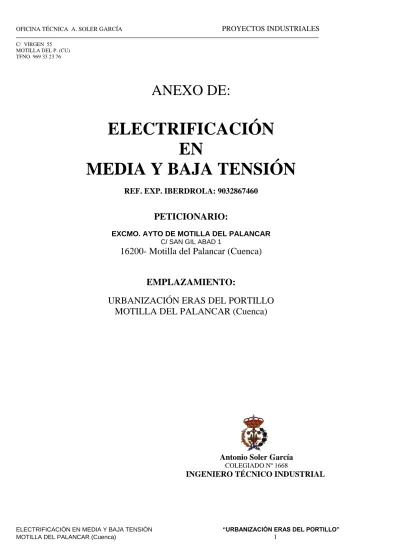

ELECTRIFICACIÓN EN MEDIA Y BAJA TENSIÓN

(1)

ANEXO DE:

ELECTRIFICACIÓN

EN

MEDIA Y BAJA TENSIÓN

REF. EXP. IBERDROLA: 9032867460

PETICIONARIO:

EXCMO. AYTO DE MOTILLA DEL PALANCAR C/ SAN GIL ABAD 1

16200- Motilla del Palancar (Cuenca)

EMPLAZAMIENTO:

URBANIZACIÓN ERAS DEL PORTILLO

MOTILLA DEL PALANCAR (Cuenca)

Antonio Soler García

COLEGIADO Nº 1668

(2)

(3)

1. MEMORIA.

1.1 ANTECEDENTES.

El EXCMO. AYUNTAMIENTO DE MOTILLA DEL PALANCAR con CIF.;P1614300J, c/ San Gil

abad 1 de Motilla del Palancar (Cuenca), pretende realizar como promotor, las obras correspondientes a la electrificación de parcelas de la Urbanización ERAS DEL PORTILLO ZONA Z-16, junto a la Carretera de la Roda CM-3114 en el termino municipal de Motilla del Palancar (Cuenca), con el fin de mejorar las infraestructuras urbanas del municipio.

La infraestructura eléctrica consistirá en:

- 6 Líneas Subterránea de Media Tensión, entrada y salida, dejando anillado toda la Urbanización,

del tipo

HEPRZ1 12/20 KV AL 3 x 240 mm2,

- Centro de Transformación Prefabricado (PFU 5) con UN transformador de 400 KVAs. Preparado

para Telemando. (CT1)

- Centro de Transformación Prefabricado (PFU 4) con UN transformador de 400 KVAs. (CT2)

- Centro de Transformación Prefabricado (PFU 5) con DOS transformadores de 400 KVAs.(CT3)

- 21 Líneas Subterráneas de Baja Tensión para suministro a las parcelas del tipo Aluminio RV 0.6/1 kv Unipolar 3x240/150 mm2

- 1 Líneas Subterráneas de Baja Tensión para suministro al cuadro de alumbrado público del tipo Aluminio RV 0.6/1 kv Unipolar 3x95/50mm2 AL.

- 1 Línea aérea de Baja Tensión del tipo aluminio RZ 0.6/1 kv Unipolar 3x150/80 mm2 Al (tramo

30m)

- 1 Línea Subterránea de Baja Tensión del tipo aluminio RV 0.6/1 kv Unipolar 3x240/150 mm2 Al

(tramo 21 m)

- 1 Apoyo de Hormigón del tipo HV-630-9 m.

- Desmontaje de 480 metros de LAMT incluidos 4 apoyos metálicos

(4)

Para ello, solicita la redacción del presente proyecto al Ingeniero Técnico Industrial, que suscribe D. Antonio Soler García colegiado nº 1668 del Colegio Oficial de Ingenieros Técnicos de Albacete. El cual les agradecería remitieran a la siguiente dirección, cualquier tipo de comunicación o carta al respecto del presente proyecto para la agilización en los tramites de legalización de las instalaciones:

D. Antonio Soler García C/ La Virgen, nº 55

16200 Motilla del Palancar (Cuenca)

1.2. OBJETO DEL PROYECTO.

El objeto del presente proyecto es obtener las correspondientes autorizaciones por parte de la Delegación Provincial de Industria de la Junta de Comunidades de Castilla la Mancha y de la Empresa Suministradora de Energía Iberdrola s.a., para realizar la instalación, estableciendo las bases técnicas y de seguridad que debe reunir para su puesta en marcha y su correcta utilización.

1.3. REGLAMENTACIONES Y DISPOSICIONES OFICIALES.

En la redacción del presente proyecto, se han tenido en cuenta todas y cada una de las prescripciones y disposiciones contenidas en:

- Real Decreto 337/2014, de 9 de Mayo, sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas y Centro de Transformación y sus Instrucciones Técnicas Complementarias ITC-RAT 01 A 23.

- Real Decreto 223/2008, de 15 de febrero, por el que aprueban el Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Líneas Eléctricas de Alta Tensión y sus Instrucciones Técnicas Complementarias.

- Real Decreto 1432/2008, de 29 de agosto, por el que se establecen medidas para la protección de

la avifauna contra la colisión y la electrocución en líneas eléctricas de alta tensión.

- Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en las Centrales Eléctricas, Subestaciones y Centros de Transformación. (Real Decreto del M.I. 3275/82 de Noviembre de 1982, B.O.E. 1/12/82).

- REAL DECRETO 223/2008, de 15 de febrero, por el que se aprueban el Reglamento sobre

condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09.

(5)

- Instrucciones Técnicas Complementarias al Real Decreto 3275/82. (Orden de 6 de Julio de 1984, B.O.E. del 1/8/84) (Orden de 18 de Octubre de 1984, B.O.E. del 25/10/84).

- Ley 54/97, el RD 1955/2000, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica

- Orden de 13-03-2002, de la Consejería de Industria y Trabajo, por la que se establece el contenido

mínimo en proyectos de industrias y de instalaciones industriales.

- Reglamento Electrotécnico para Baja Tensión, (Real Decreto 842/2002 de 2 de Agosto).

- Ordenanza General de Seguridad e Higiene en el Trabajo. (M.T. de 19 de Marzo de 1971).

- Ley de Prevención de Riesgos Laborales (Ley 31/1995 de 8 de noviembre, BOE no 69 de 10-11-95).

- Ley 54/2003, de 12 de Diciembre, de Reforma del marco normativo de la prevención de riesgos laborales. (“BOE” 13-12-2003)

- Normas particulares de Iberdrola s.a. ( N.I. )

- Normas UNE.

- Ordenanzas Municipales.

- Otras Disposiciones Oficiales, Decretos, Órdenes Ministeriales, Resoluciones de la Dirección General de la Energía, etc., que modifican o puntualizan el contenido de los citados.

1.4. EMPLAZAMIENTO

El grupo de parcelas que componen la futura Urbanización ERAS DEL PORTILLO ZONA Z-16 están situadas en la Carretera de La Roda (CM-3114) en el termino municipal de MOTILLA DEL PALANCAR (Cuenca).

1.5. TITULAR DE LAS INSTALACIONES

Promotor de las instalaciones:

EXCMO. AYTO DE MOTILLA DEL PALANCAR, con CIF.; P1614300J, C/ San Gil Abad Nº1, 16200 Motilla del Palancar (Cuenca).

(6)

IBERDROLA DISTRIBUCIÓN SAU

1.6. PROPIETARIOS AFECTADOS POR LAS INSTALACIONES

Las líneas de Media y Baja Tensión, así como el Centro de Transformación y alumbrado Público, se instalarán en terrenos propiedadde Municipal.

1.7. PLAZO DE EJECUCIÓN

El plazo de duración de las obras, una vez adjudicadas las mismas, se estima que será de aproximadamente 180 días.

1.8. PROGRAMA DE NECESIDADES.

PARA UNA CORRECTA ELECTRIFICACIÓN DE LAS PARCELAS PERTENECIENTES A EL EXCMO. AYTO DE MOTILLA DEL PALANCAR (CUENCA), se distribuirán una serie de puntos de suministro, considerando las parcelas existentes y futuras segregaciones de las mismas de la ZONA Z16 NORMAS SUBSIDIARIAS DE MOTILLA DEL PALANCAR (CUENCA), con el fin de mejorar las infraestructuras urbanas del municipio.

(considerando la superficie mínima para construir según las normas subsidiarias). Además se prevé la reserva de potencia para el abastecimiento de las futuras ZONAS VERDES, TERRENOS DE CESIÓN OBLIGATORIA Y DOTACIONALES.

246 PARCELAS con electrificación elevada (9.2 kw), la superficie del suelo dotacional de equipamientos se considera una posible división en parcelas de 150 m2 con electrificación elevada (9.2 kw). Las necesidades de potencia eléctrica son, por tanto:

DESCRIPCION SUPERFICIE(M2) PARCELAS POTENCIA (KW) TOTAL

Z.RESIDENCIAL 246 9,2 2263.2 Z.DOTACIONAL1 5182 250 250 Z.DOTACIONAL2 4223

100

100 ALUM. PÚBLIC

10

10 Z. VERDE 1 3661

15

15 Z. VERDE 2 4324

15

(7)

TOTAL POTENCIA (KW)

2.653,20

POTENCIA TOTAL DE BAJA TENSIÓN 2.653,20 Kw

El programa de necesidades se establece así en:

2.653,20 KW

Se considera un cos



de 0.9 Coeficiente de simultaneidad de 0.5

2.653,20 x 0.5 / 0.9 = 1474 kvaS 1.474 KVAs

Se instalarán DOS Centros de Transformación de 400 kVA y UNO DE 800 Kvas (400 + 400) = 1600 KVAs, más que suficiente para cubrir las necesidades de potencia.

(8)

ELECTRIFICACIÓN EN MEDIA Y BAJA TENSIÓN PARA “URBANIZACIÓN ERAS DEL PORTILLO”

1.9. CENTRO DE TRANSFORMACIÓN A INSTALAR

La Potencia demandada en los Centros de Transformación de Compañía será:

POTENCIA CT (PCT) = 2.653,20 x 0.5 = 1.326,60 kw

POTENCIA CT (PCT) = PBT x 0.5/0.9 = 1.474,00 Kva

Se instalarán TRES centros de Transformación de DOS de 400 kVA y UNO DE 800 Kva (400 + 400).

Así tendremos que la potencia instalada en Centros de Transformación será:

2 X 400 + 1 X 800 = 1.600 KVA

1.10. SITUACIONES ESPECIALES EN EL TRAZADO

1.10.1 Línea Subterránea de MT. UN TOTAL DE CINCO LSMT

La alimentación a la nueva urbanización “ERAS DEL PORTILLO”, se ha proyectado mediante SEIS líneas subterráneas de media Tensión, de la siguiente forma:

Dos líneas entroncarán mediante un empalme en la línea subterránea de media tensión existente propiedad de IBERDROLA en la Calle Isabel La Católica a la altura de las coordenadas UTM: X= 593113; Y= 4379634, tendrán una longitud de 340 (L1) y 3422 metros (L2) y abastecerán al CT1 de la nueva Urbanización (cuya situación se refleja en los planos). Una Línea subterránea de media tensión que alimentará la nueva urbanización (L3) será la LSMT existente en la Calle Lirios del tipo HPERZ1 12/20 3x150mm2 que será sustituida por una del tipo HEPRZ1 3x240mm2, abasteciendo el CT existente en la citada calle de 150 metros de longitud.

Además, se proyectarán otras tres líneas para la comunicación de los tres CT. Por medio de la L4 de longitud de 150 m se conecta el CT1 con el CT2. Mediante la L5 de 190 m se conectará el CT2 y el CT3 y con la L6 de 265 m se conectará el CT3 con el CT URBANIZACIÓN MOTILLA 211260101 existente en la Calle Lirios, quedando de esta forma TOTALMENTE ANILLADA LA URBANIZACIÓN, según indicaciones de la empresa suministradora IBERDROLA.

(9)

TODAS LAS LÍNEAS SUBTERRÁNEAS DE MEDIA TENSIÓN A INSTALAR EN LA URBANIZACIÓN SERÁN DEL TIPO:

HEPRZ1 12/20 KV AL 3 X 240 MM2,

Se utilizarán conductores de aluminio, según recomendación UNESA 3305-B y serán de las siguientes características:

Conductor : Aluminio compacto, sección circular, clase 2 UNE 21-022

Pantalla : Capa de mezcla semiconductora aplicada por extrusión.

Corona de 16mm2 formada por hilos de Cu.

Aislamiento : Mezcla a base de etileno propileno de alto módulo

(HEPR)

Cubierta : PVC. Compuesto termoplástico a base de poliolefina y sin

contenido de componentes clorados u otros contaminantes.

Intensidad máxima: 330 A.

Tipo seleccionado : Los reseñados en la tabla 1.

Tabla 1

Tipo Tensión Sección Sección

constructivo Nominal kV Conductor mm² pantalla mm² HEPRZ1 12/20 150 240 400 16 16 16 18/30 150 240 400 25 25 25

Algunas otras características más importantes son :

Tabla 2 Sección Mm² Tensión Nominal kV Resistencia Máx. a 105ºC  /km Reactancia por fase  /km Capacidad  F/km 150 240 400 12/20 0,277 0,169 0,107 0,112 0,105 0,098 0,368 0,453 0,536

(10)

ELECTRIFICACIÓN EN MEDIA Y BAJA TENSIÓN PARA “URBANIZACIÓN ERAS DEL PORTILLO” 150 240 400 18/30 0,277 0,169 0,107 0,121 0,113 0,106 0,266 0,338 0,401 Temperatura máxima en servicio permanente 105ºC

Temperatura máxima en cortocircuito t < 5s 250ºC Denominación de los tramos de LSMT:

- L1 y L2 ABASTECIMIENTO URBANIZACIÓN DE LSMT DE CALLE ISABEL LA CATÓLICA A CT1.

Longitud en metros: L1: 340 m; L2: 342m

- L3 ABASTECIMIENTO URBANIZACIÓN. CAMBIO DE LSMT EXISTENTE DEL TIPO HPERZ1 3x150mm2 POR HEPRZ1 3x240mm2 EN CALLE LIRIOS A CT EXISTENTE EN DICHA CALLE. Longitud en metros: 150 m - L4 CONEXIÓN CT1 CON CT2 Longitud en metros: 150 m - L5 CONEXIÓN CT2 CON CT3 Longitud en metros: 190 m

- L6 CONEXIÓN CT3 CON CT URBANIZACIÓN MOTILLA 211260101 EXISTENTE EN CALLE LIRIOS

Longitud en metros: 265 m

Caída de tensión: Será como máximo de 1000 V. en el extremo de la línea, equivalentes al 5 % sobre la tensión de 20 kv.

(11)

1.10.2. Características Generales de los TRES Centros de Transformación.

NOTA IMPORTANTE:

Los 3 centros de transformación cumplirar con normativa IBERDROLA SAU., en especial en materia de TELEGESTION.

- Los cuadros de BT serán de tipo ECOLAN preparados para STAR, teniendo

integrados los transformadores 1200/5 junto con el cuadro de protección

- Se instalará un cuadro de Telegestión tipo ATG-I-1BT GPRS (supervisado por

compañía.)

CARACTERÍSTICAS DEL CT1:

Características generales del Centro de Transformación

El Centro de Transformación tipo compañía, objeto de este proyecto tiene la misión de suministrar energía, sin necesidad de medición de la misma.

La energía será suministrada por la compañía Iberdrola a la tensión trifásica de 20 kV y frecuencia de 50 Hz, realizandose la acometida por medio de cables subterráneos.

La alimentación al nuevo Centro se alimentará mediante una línea de MT subterránea con las siguientes características, HEPRZ1 12/20 KV AL 3 x 240 mm2

Los tipos generales de equipos de MT empleados en este proyecto son:

· CGMcosmos: Celdas modulares de aislamiento y corte en gas, extensibles "in situ" a derecha e izquierda, sin necesidad de reponer gas.

Programa de necesidades y potencia instalada en kVA

Para atender a las necesidades indicadas en el apartado de necesidades de potencia, la potencia total instalada en este Centro de Transformación es de 400 kVA.

(12)

Obra civil

El Centro de Transformación objeto de este proyecto consta de una única envolvente, en la que se encuentra toda la aparamenta eléctrica, máquinas y demás equipos.

Para el diseño de este Centro de Transformación se han tenido en cuenta todas las normativas anteriormente indicadas.

Características de los materiales Edificio de Transformación: PFU-5/20 - Descripción

Los Centros de Transformación PFU, de superficie y maniobra interior (tipo caseta), constan de una envolvente de hormigón, de estructura monobloque, en cuyo interior se incorporan todos los componentes eléctricos, desde la aparamenta de MT, hasta los cuadros de BT, incluyendo los transformadores, dispositivos de control e interconexiones entre los diversos elementos.

La principal ventaja que presentan estos Centros de Transformación es que tanto la construcción como el montaje y equipamiento interior pueden ser realizados íntegramente en fábrica, garantizando con ello una calidad uniforme y reduciendo considerablemente los trabajos de obra civil y montaje en el punto de instalación. Además, su cuidado diseño permite su instalación tanto en zonas de carácter industrial como en entornos urbanos.

- Envolvente

La envolvente de estos centros es de hormigón armado vibrado. Se compone de dos partes: una que aglutina el fondo y las paredes, que incorpora las puertas y rejillas de ventilación natural, y otra que constituye el techo.

Las piezas construidas en hormigón ofrecen una resistencia característica de 300 kg/cm². Además, disponen de una armadura metálica, que permite la interconexión entre sí y al colector de tierras. Esta unión se realiza mediante latiguillos de cobre, dando lugar a una superficie equipotencial que envuelve completamente al centro. Las puertas y rejillas están aisladas eléctricamente, presentando una resistencia de 10 kOhm respecto de la tierra de la envolvente. Las cubiertas están formadas por piezas de hormigón con inserciones en la parte superior para su manipulación.

En la parte inferior de las paredes frontal y posterior se sitúan los orificios de paso para los cables de MT y BT. Estos orificios están semiperforados, realizándose en obra la apertura de los que sean necesarios para cada aplicación. De igual forma, dispone de unos orificios semiperforados practicables para las salidas a las tierras exteriores.

El espacio para el transformador, diseñado para alojar el volumen de líquido refrigerante de un eventual derrame, dispone de dos perfiles en forma de "U", que se pueden deslizar en función de la distancia entre las ruedas del transformador.

(13)

Sobre la placa base y a una altura de unos 400 mm se sitúa la placa piso, que se sustenta en una serie de apoyos sobre la placa base y en el interior de las paredes, permitiendo el paso de cables de MT y BT a los que se accede a través de unas troneras cubiertas con losetas.

- Accesos

En la pared frontal se sitúan las puertas de acceso de peatones, las puertas del transformador (ambas con apertura de 180º) y las rejillas de ventilación. Todos estos materiales están fabricados en chapa de acero.

Las puertas de acceso disponen de un sistema de cierre con objeto de garantizar la seguridad de funcionamiento para evitar aperturas intempestivas de las mismas del Centro de Transformación. Para ello se utiliza una cerradura de diseño ORMAZABAL que anclan las puertas en dos puntos, uno en la parte superior y otro en la parte inferior.

- Ventilación

Las rejillas de ventilación natural están formadas por lamas en forma de "V" invertida, diseñadas para formar un laberinto que evita la entrada de agua de lluvia en el Centro de Transformación y se complementa cada rejilla interiormente con una malla mosquitera.

- Acabado

El acabado de las superficies exteriores se efectúa con pintura acrílica rugosa de color blanco en las paredes y marrón en el perímetro de la cubierta o techo, puertas y rejillas de ventilación. Las piezas metálicas expuestas al exterior están tratadas adecuadamente contra la corrosión. - Calidad

Estos edificios prefabricados han sido acreditados con el Certificado de Calidad UNESA de acuerdo a la RU 1303A.

- Alumbrado

El equipo va provisto de alumbrado conectado y gobernado desde el cuadro de BT, el cual dispone de un interruptor para realizar dicho cometido.

- Varios

Sobrecargas admisibles y condiciones ambientales de funcionamiento según normativa vigente. - Cimentación

Para la ubicación de los Centros de Transformación PFU es necesaria una excavación, cuyas dimensiones variarán en función de la solución adoptada para la red de tierras, sobre cuyo fondo se extiende una capa de arena compactada y nivelada de 100 mm de espesor.

- Características detalladas

Nº de transformadores: 2

(14)

Tipo de ventilación: Normal

Puertas de acceso peatón: 1 puerta

Dimensiones exteriores Longitud: 6080 mm Fondo: 2380 mm Altura: 3045 mm Altura vista: 2585 mm Peso: 17000 kg Dimensiones interiores Longitud: 5900 mm Fondo: 2200 mm Altura: 2355 mm Dimensiones de la excavación Longitud: 6880 mm Fondo: 3180 mm Profundidad: 560 mm

Nota: Estas dimensiones son aproximadas en función de la solución adoptada para el anillo de tierras.

Instalación eléctrica

Características de la red de alimentación

La red de la cual se alimenta el Centro de Transformación es del tipo subterráneo, con una tensión de 20 kV, nivel de aislamiento según la MIE-RAT 12, y una frecuencia de 50 Hz.

La potencia de cortocircuito en el punto de acometida, según los datos suministrados por la compañía eléctrica, es de 350 MVA, lo que equivale a una corriente de cortocircuito de 10,1 kA eficaces.

Características de la aparamenta de Media Tensión

Características generales de los tipos de aparamenta empleados en la instalación. Celdas: CGMcosmos

Las celdas CGMcosmos forman un sistema de equipos modulares de reducidas dimensiones para MT, con aislamiento y corte en gas, cuyos embarrados se conectan utilizando unos elementos de unión patentados por ORMAZABAL y denominados ORMALINK, consiguiendo una

(15)

conexión totalmente apantallada, e insensible a las condiciones externas (polución, salinidad, inundación, etc.).

Las partes que componen estas celdas son: - Base y frente

La base soporta todos los elementos que integran la celda. La rigidez mecánica de la chapa y su galvanizado garantizan la indeformabilidad y resistencia a la corrosión de esta base. La altura y diseño de esta base permite el paso de cables entre celdas sin necesidad de foso (para la altura de 1740 mm), y facilita la conexión de los cables frontales de acometida.

La parte frontal incluye en su parte superior la placa de características eléctricas, la mirilla para el manómetro, el esquema eléctrico de la celda, los accesos a los accionamientos del mando y el sistema de alarma sonora de puesta a tierra. En la parte inferior se encuentra el dispositivo de señalización de presencia de tensión y el panel de acceso a los cables y fusibles. En su interior hay una pletina de cobre a lo largo de toda la celda, permitiendo la conexión a la misma del sistema de tierras y de las pantallas de los cables.

Lleva además un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.

- Cuba

La cuba, fabricada en acero inoxidable de 2 mm de espesor, contiene el interruptor, el embarrado y los portafusibles, y el gas se encuentra en su interior a una presión absoluta de 1,15 bar (salvo para celdas especiales). El sellado de la cuba permite el mantenimiento de los requisitos de operación segura durante más de 30 años, sin necesidad de reposición de gas. Esta cuba cuenta con un dispositivo de evacuación de gases que, en caso de arco interno, permite su salida hacia la parte trasera de la celda, evitando así, con ayuda de la altura de las celdas, su incidencia sobre las personas, cables o la aparamenta del Centro de Transformación. En su interior se encuentran todas las partes activas de la celda (embarrados, interruptor-seccionador, puesta a tierra, tubos portafusible).

- Interruptor/Seccionador/Seccionador de puesta a tierra

El interruptor disponible en el sistema CGMcosmos tiene tres posiciones: conectado, seccionado y puesto a tierra.

La actuación de este interruptor se realiza mediante palanca de accionamiento sobre dos ejes distintos: uno para el interruptor (conmutación entre las posiciones de interruptor conectado e interruptor seccionado); y otro para el seccionador de puesta a tierra de los cables de acometida (que conmuta entre las posiciones de seccionado y puesto a tierra).

- Mando

Los mandos de actuación son accesibles desde la parte frontal, pudiendo ser accionados de forma manual.

(16)

- Conexión de cables

La conexión de cables se realiza desde la parte frontal mediante unos pasatapas estándar. - Enclavamientos

La función de los enclavamientos incluidos en todas las celdas CGMcosmos es que: · No se pueda conectar el seccionador de puesta a tierra con el aparato principal

cerrado, y recíprocamente, no se pueda cerrar el aparato principal si el seccionador de puesta a tierra está conectado.

· No se pueda quitar la tapa frontal si el seccionador de puesta a tierra está abierto, y a la inversa, no se pueda abrir el seccionador de puesta a tierra cuando la tapa frontal ha sido extraída.

- Características eléctricas

Las características generales de las celdas CGMcosmos son las siguientes:

Tensión nominal 24 kV

Nivel de aislamiento

Frecuencia industrial (1 min)

a tierra y entre fases 50 kV

a la distancia de seccionamiento 60 kV

Impulso tipo rayo

En la descripción de cada celda se incluyen los valores propios correspondientes a las intensidades nominales, térmica y dinámica, etc.

Características de la aparamenta de Baja Tensión Elementos de salida en BT :

· Cuadros de BT, que tienen como misión la separación en distintas ramas de salida, por medio de fusibles, de la intensidad secundaria de los transformadores.

Características descriptivas de las celdas y transformadores de Media Tensión

CELDA CM/L/24/SI (telecontrol) – según NI 50.42.03

CELDA CGM24-COSMOS-CML DE LINEA CON AISLAMIENTO Y CORTE EN SF

6

3 Módulo de corte y aislamiento íntegro en SF

6

, de acuerdo a la normativa UNE, CEI y

(17)

mm. de ancho por 1.740 mm. de alto por 735 mm. de fondo, conteniendo en su interior

debidamente montados y conexionados los siguientes aparatos y materiales:

1 Interruptor

rotativo

III,

con

posiciones

CONEXION-SECCIONAMIENTO-PUESTA A TIERRA, Vn = 24 kV, In = 630 A, capacidad

de cierre sobre cortocircuito 40 kA cresta, mando motor a 48Vcc tipo BM,

marca ORMAZABAL.

1 Relé para control integrado tipo ekorRCI.

3 Captores capacitivos de presencia de tensión de 24 kV.

s/n

Embarrado para 630 A.

s/n

Pletina de cobre de 30 x 3 mm. para puesta a tierra de la instalación.

s/n

Accesorios y pequeño material.

Sistema integrado (SI) de telecontrol modelo ekorRCI, marca Ormazabal, con funciones

según NI 50.42.05

CELDA CM/PR/24/SI (telecontrol) – según NI 50.42.03

CELDA CGM24-COSMOS-CMIP DE ENLACE DE BARRAS CON AISLAMIENTO Y

CORTE EN SF

6

1 Módulo de corte y aislamiento íntegro en SF

6

, de acuerdo a la normativa UNE, CEI y

RU6407, ensayada contra una eventual inmersión y de dimensiones máximas 450

mm. de ancho por 1.740 mm. de alto por 735 mm. de fondo, conteniendo en su interior

debidamente montados y conexionados los siguientes aparatos y materiales:

1 Interruptor

rotativo

III,

con

posiciones

CONEXION-SECCIONAMIENTO, Vn = 24 kV, In = 630 A, capacidad de cierre sobre

cortocircuito 40 kA cresta, mando motor a 48Vcc tipo BM, marca

ORMAZABAL.

1 Relé para control integrado tipo ekorRCI.

s/n

Embarrado para 630 A.

s/n

Pletina de cobre de 30 x 3 mm. para puesta a tierra de la instalación.

s/n

Accesorios y pequeño material.

(18)

CELDA CGM24-COSMOS-CMP-F DE PROTECCION DE TRANSFORMADOR CON

AISLAMIENTO Y CORTE EN SF

6

1 Módulo de corte y aislamiento íntegro en SF

6

, de acuerdo a la normativa UNE, CEI y

RU6407, ensayada contra una eventual inmersión y de dimensiones máximas 470

mm. de ancho por 1.740 mm. de alto por 735 mm. de fondo, conteniendo en su interior

debidamente montados y conexionados los siguientes aparatos y materiales:

1 Interruptor

rotativo

III,

con

posiciones

CONEXION-SECCIONAMIENTO-PUESTA A TIERRA, Vn = 24 kV, In = 630 A, Icc = 16

kA, mando manual tipo BR, con bobina de disparo y contactos auxiliares y

sistema de disparo por fusión de fusibles, marca ORMAZABAL.

3 Portafusibles para cartuchos de 24 kV, según DIN-43.625.

3 Cartuchos fusibles de 24 kV según DIN-43.625.

1 Seccionador de puesta a tierra, Vn = 24 kV, que efectúa esta puesta a

tierra sobre los contactos inferiores de los fusibles, mando manual, marca

ORMAZABAL.

3 Captores capacitivos de presencia de tensión de 24 kV.

s/n

Embarrado para 630 A.

s/n

Pletina de cobre de 30 x 3 mm. para puesta a tierra de la instalación.

s/n

Accesorios y pequeño material.

TRANSFORMADOR DE POTENCIA 400 KVA ECODISEÑO (normas Iberdrola)

1 Transformador trifásico de refrigeración ONAN, hermético llenado integral en aceite,

equipado con regulador de tensión para maniobrar en vacío, construido y ensayado

según normas Iberdrola 72.30.00, de las siguientes características generales:

-

Potencia nominal:

50 kVA

-

Tensión primaria:

20.000 V

-

Tensión secundaria:

B2 (420-242 V)

-

Pérdidas:

930 W. vacío, 4.600 W. Carga.

-

Conexión:

Dyn-11

-

Intensid. de cortocircuito 4%

-

Regulación:

+2,5%+5%+7,5%+10%

-

Frecuencia:

50 Hz

(19)

Incluye:

-

Pasatapas enchufables

-

Ruedas de transporte orientables

-

Cáncamos de elevación

-

Válvula de vaciado

-

Tapón de llenado

-

Placa de características

-

Tomas de puesta a tierra.

Características descriptivas de los Cuadros de Baja Tensión Cuadros BT - B2 Transformador 1: Cuadros Baja Tensión

El CBTO ECOLAN de 6 salidas está compuesto de un seccionador vertical 3P+N con acometida superior y acometida auxiliar o socorro, un panel aislante, bases portafusibles (TRIVER) y el control. En el caso de fijación al suelo, dispone de un bastidor para su instalación.

La acometida está diseñada para un máximo de 4 cables de sección 240mm2 para el neutro.

CARACTERÍSTICAS TÉCNICAS:

(20)

Todas las partes del cuadro tienen grado de protección IP 2X frente a contactos accidentales, no sólo las bases. Asimismo, no accedemos al embarrado en ninguna operación, por lo que se eliminan los posibles contactos accidentales.

Con el seccionador –SIC- y mediante una maniobra de seccionamiento en vacío segura, aislamos el cuadro del transformador sin acceder a partes activas manteniendo el grado de protección. Para ello utilizamos una herramienta de accionamiento que se entrega junto con el cuadro.

LIMITACIÓN DE DAÑOS:

Las diferentes funciones del CBTO ECOLAN están compartimentadas entre sí (acometida, embarrados y control), por tanto:

- No se pueden producir arcos internos.

- En caso de un posible cortocircuito, éste no se desplaza por el cuadro sino que queda

limitado a la zona donde se ha producido. -

CALIDAD DE SERVICIOS:

El nuevo CBTO ECOLAN incorpora un punto de conexión integrado en el seccionador con posibilidad de realizar las siguientes tres funciones independientes:

- Socorro para la conexión de un grupo electrógeno

- Salida auxiliar no protegida - Puesta a tierra general

LOGÍSTICA:

Se Amplía el cuadro simplemente colocando una base nueva, no es necesaria la instalación de un cuadro de ampliación. Por tanto, eliminamos la unión entre cuadros para ampliar el nº de salidas.

Tener un único cuadro ampliable con bases TRIVER supone:

- Una reducción de costes de almacenaje y medios necesarios para el transporte.

- Se simplifican las tareas administrativas ya que trabajamos solamente con una

referencia.

DESARROLLO SOSTENIBLE:

Se ha estudiado el ciclo de vida del CBTO ECOLAN, con el objetivo de reducir su impacto sobre el Medio Ambiente.

(21)

(22)

- Interconexiones de MT:

Puentes MT Transformador 1: Cables MT 12/20 kV

Cables MT 12/20 kV del tipo DHZ1, unipolares, con conductores de sección y material 1x50 Al. La terminación al transformador es EUROMOLD de 24 kV del tipo enchufable acodada y modelo K-158-LR.

En el otro extremo, en la celda, es EUROMOLD de 24 kV del tipo enchufable recta y modelo K-152.

- Interconexiones de BT:

Puentes BT - B2 Transformador 1: Puentes transformador-cuadro

Juego de puentes de cables de BT, de sección y material 1x240 Al (Etileno-Propileno) sin armadura, y todos los accesorios para la conexión, formados por un grupo de cables en la cantidad 3xfase + 2xneutro.

- Defensa de transformadores:

Defensa de Transformador 1: Protección física transformador Protección metálica para defensa del transformador.

- Equipos de iluminación:

Iluminación Edificio de Transformación: Equipo de iluminación

Equipo de alumbrado que permita la suficiente visibilidad para ejecutar las maniobras y revisiones necesarias en los centros.

Equipo autónomo de alumbrado de emergencia y señalización de la salida del local.

Medida de la energía eléctrica

Al tratarse de un Centro de Distribución público, no se efectúa medida de energía en MT.

Relés de protección, automatismos y control

(23)

Puesta a tierra Tierra de protección

Todas las partes metálicas no unidas a los circuitos principales de todos los aparatos y equipos instalados en el Centro de Transformación se unen a la tierra de protección: envolventes de las celdas y cuadros de BT, rejillas de protección, carcasa de los transformadores, etc. , así como la armadura del edificio (si éste es prefabricado). No se unirán, por contra, las rejillas y puertas metálicas del centro, si son accesibles desde el exterior

Tierra de servicio

Con objeto de evitar tensiones peligrosas en BT, debido a faltas en la red de MT, el neutro del sistema de BT se conecta a una toma de tierra independiente del sistema de MT, de tal forma que no exista influencia en la red general de tierra, para lo cual se emplea un cable de cobre aislado.

Instalaciones secundarias

- Armario de primeros auxilios

El Centro de Transformación cuenta con un armario de primeros auxilios. - Medidas de seguridad

Para la protección del personal y equipos, se debe garantizar que:

1- No será posible acceder a las zonas normalmente en tensión, si éstas no han sido puestas a tierra. Por ello, el sistema de enclavamientos interno de las celdas debe afectar al mando del aparato principal, del seccionador de puesta a tierra y a las tapas de acceso a los cables.

2- Las celdas de entrada y salida serán con aislamiento integral y corte en gas, y las conexiones entre sus embarrados deberán ser apantalladas, consiguiendo con ello la insensibilidad a los agentes externos, y evitando de esta forma la pérdida del suministro en los Centros de

Transformación interconectados con éste, incluso en el eventual caso de inundación del Centro de Transformación.

3- Las bornas de conexión de cables y fusibles serán fácilmente accesibles a los operarios de forma que, en las operaciones de mantenimiento, la posición de trabajo normal no carezca de visibilidad sobre estas zonas.

4- Los mandos de la aparamenta estarán situados frente al operario en el momento de realizar la operación, y el diseño de la aparamenta protegerá al operario de la salida de gases en caso de un eventual arco interno.

5- El diseño de las celdas impedirá la incidencia de los gases de escape, producidos en el caso de un arco interno, sobre los cables de MT y BT. Por ello, esta salida de gases no debe estar enfocada en ningún caso hacia el foso de cables.

(24)

El Centro de Transformación tipo compañía, objeto de este proyecto tiene la misión de suministrar energía, sin necesidad de medición de la misma.

La alimentación al nuevo Centro se alimentará mediante una línea de MT subterránea con las siguientes características, HEPRZ1 12/20 KV AL 3 x 240 mm2

· CGMcosmos: Celdas modulares de aislamiento y corte en gas, extensibles "in situ" a derecha e izquierda, sin necesidad de reponer gas.

Programa de necesidades y potencia instalada en kVA

Para atender a las necesidades indicadas en el apartado de necesidades de potencia, la potencia total instalada en este Centro de Transformación es de 400 kVA.

Descripción de la instalación

Obra civil

La principal ventaja que presentan estos Centros de Transformación es que tanto la construcción como el montaje y equipamiento interior pueden ser realizados íntegramente en fábrica,

(25)

civil y montaje en el punto de instalación. Además, su cuidado diseño permite su instalación tanto en zonas de carácter industrial como en entornos urbanos.

- Envolvente

Las piezas construidas en hormigón ofrecen una resistencia característica de 300 kg/cm². Además, disponen de una armadura metálica, que permite la interconexión entre sí y al colector de tierras. Esta unión se realiza mediante latiguillos de cobre, dando lugar a una superficie equipotencial que envuelve completamente al centro. Las puertas y rejillas están aisladas eléctricamente, presentando una resistencia de 10 kOhm respecto de la tierra de la envolvente. Las cubiertas están formadas por piezas de hormigón con inserciones en la parte superior para su manipulación.

En la parte inferior de las paredes frontal y posterior se sitúan los orificios de paso para los cables de MT y BT. Estos orificios están semiperforados, realizándose en obra la apertura de los que sean necesarios para cada aplicación. De igual forma, dispone de unos orificios

semiperforados practicables para las salidas a las tierras exteriores.

- Placa piso

Sobre la placa base y a una altura de unos 400 mm se sitúa la placa piso, que se sustenta en una serie de apoyos sobre la placa base y en el interior de las paredes, permitiendo el paso de cables de MT y BT a los que se accede a través de unas troneras cubiertas con losetas. - Accesos

En la pared frontal se sitúan las puertas de acceso de peatones, las puertas del transformador (ambas con apertura de 180º) y las rejillas de ventilación. Todos estos materiales están

fabricados en chapa de acero.

Las puertas de acceso disponen de un sistema de cierre con objeto de garantizar la seguridad de funcionamiento para evitar aperturas intempestivas de las mismas del Centro de

Transformación. Para ello se utiliza una cerradura de diseño ORMAZABAL que anclan las puertas en dos puntos, uno en la parte superior y otro en la parte inferior.

- Ventilación

- Acabado

El acabado de las superficies exteriores se efectúa con pintura acrílica rugosa de color blanco en las paredes y marrón en el perímetro de la cubierta o techo, puertas y rejillas de ventilación.

(26)

Las piezas metálicas expuestas al exterior están tratadas adecuadamente contra la corrosión. - Calidad

- Alumbrado

- Varios

Puertas de acceso peatón: 1 puerta de acceso

(27)

La red de la cual se alimenta el Centro de Transformación es del tipo subterráneo, con una tensión de 20 kV, nivel de aislamiento según la MIE-RAT 12, y una frecuencia de 50 Hz. La potencia de cortocircuito en el punto de acometida, según los datos suministrados por la compañía eléctrica, es de 350 MVA, lo que equivale a una corriente de cortocircuito de 10,1 kA eficaces.

Características de la aparamenta de Media Tensión

Características generales de los tipos de aparamenta empleados en la instalación. Celdas: CGMcosmos

Las celdas CGMcosmos forman un sistema de equipos modulares de reducidas dimensiones para MT, con aislamiento y corte en gas, cuyos embarrados se conectan utilizando unos

elementos de unión patentados por ORMAZABAL y denominados ORMALINK, consiguiendo una conexión totalmente apantallada, e insensible a las condiciones externas (polución, salinidad, inundación, etc.).

Las partes que componen estas celdas son: - Base y frente

La base soporta todos los elementos que integran la celda. La rigidez mecánica de la chapa y su galvanizado garantizan la indeformabilidad y resistencia a la corrosión de esta base. La altura y diseño de esta base permite el paso de cables entre celdas sin necesidad de foso (para la altura de 1740 mm), y facilita la conexión de los cables frontales de acometida.

La parte frontal incluye en su parte superior la placa de características eléctricas, la mirilla para el manómetro, el esquema eléctrico de la celda, los accesos a los accionamientos del mando y el sistema de alarma sonora de puesta a tierra. En la parte inferior se encuentra el dispositivo de señalización de presencia de tensión y el panel de acceso a los cables y fusibles. En su interior hay una pletina de cobre a lo largo de toda la celda, permitiendo la conexión a la misma del sistema de tierras y de las pantallas de los cables.

Lleva además un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al

introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.

- Cuba

La cuba, fabricada en acero inoxidable de 2 mm de espesor, contiene el interruptor, el embarrado y los portafusibles, y el gas se encuentra en su interior a una presión absoluta de

(28)

1,15 bar (salvo para celdas especiales). El sellado de la cuba permite el mantenimiento de los requisitos de operación segura durante más de 30 años, sin necesidad de reposición de gas. Esta cuba cuenta con un dispositivo de evacuación de gases que, en caso de arco interno, permite su salida hacia la parte trasera de la celda, evitando así, con ayuda de la altura de las celdas, su incidencia sobre las personas, cables o la aparamenta del Centro de Transformación. En su interior se encuentran todas las partes activas de la celda (embarrados,

interruptor-seccionador, puesta a tierra, tubos portafusible).

- Interruptor/Seccionador/Seccionador de puesta a tierra

El interruptor disponible en el sistema CGMcosmos tiene tres posiciones: conectado, seccionado y puesto a tierra.

La actuación de este interruptor se realiza mediante palanca de accionamiento sobre dos ejes distintos: uno para el interruptor (conmutación entre las posiciones de interruptor conectado e interruptor seccionado); y otro para el seccionador de puesta a tierra de los cables de acometida (que conmuta entre las posiciones de seccionado y puesto a tierra).

- Mando

Los mandos de actuación son accesibles desde la parte frontal, pudiendo ser accionados de forma manual.

- Conexión de cables

La conexión de cables se realiza desde la parte frontal mediante unos pasatapas estándar. - Enclavamientos

La función de los enclavamientos incluidos en todas las celdas CGMcosmos es que: · No se pueda conectar el seccionador de puesta a tierra con el aparato principal

cerrado, y recíprocamente, no se pueda cerrar el aparato principal si el seccionador de puesta a tierra está conectado.

· No se pueda quitar la tapa frontal si el seccionador de puesta a tierra está abierto, y a la inversa, no se pueda abrir el seccionador de puesta a tierra cuando la tapa frontal ha sido extraída.

Las características generales de las celdas CGMcosmos son las siguientes:

Tensión nominal 24 kV

Nivel de aislamiento

(29)

Impulso tipo rayo

En la descripción de cada celda se incluyen los valores propios correspondientes a las intensidades nominales, térmica y dinámica, etc.

Características de la aparamenta de Baja Tensión Elementos de salida en BT :

· Cuadros de BT, que tienen como misión la separación en distintas ramas de salida, por medio de fusibles, de la intensidad secundaria de los transformadores.

Características descriptivas de las celdas y transformadores de Media Tensión Entrada / Salida 1: CGMcosmos-L Interruptor-seccionador

Celda con envolvente metálica, fabricada por ORMAZABAL, formada por un módulo con las siguientes características:

La celda CGMcosmos-L de línea, está constituida por un módulo metálico con aislamiento y corte en gas, que incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.

- Características eléctricas:

· Tensión asignada: 24 kV

· Intensidad asignada: 400 A

· Intensidad de corta duración (1 s), eficaz: 16 kA

· Intensidad de corta duración (1 s), cresta: 40 kA

· Nivel de aislamiento

- Frecuencia industrial (1 min) a tierra y entre fases: 28 kV

- Impulso tipo rayo a tierra y entre fases (cresta): 75 kV

· Capacidad de cierre (cresta): 40 kA

(30)

- Corriente principalmente activa: 400 A

- Características físicas:

· Ancho: 365 mm

· Fondo: 735 mm

· Alto: 1740 mm

· Peso: 95 kg

- Otras características constructivas :

· Mando interruptor: manual tipo B

Entrada / Salida 2: CGMcosmos-L Interruptor-seccionador

La celda CGMcosmos-L de línea, está constituida por un módulo metálico con aislamiento y corte en gas, que incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.

· Intensidad asignada: 400 A

- Frecuencia industrial (1 min) a tierra y entre fases: 28 kV

- Impulso tipo rayo a tierra y entre fases (cresta): 75 kV

· Capacidad de corte

Corriente principalmente activa: 400 A

(31)

· Ancho: 365 mm

· Fondo: 735 mm

· Alto: 1740 mm

· Peso: 95 kg

- Otras características constructivas

· Mando interruptor: manual tipo B

Protección Transformador 1: CGMcosmos-P Protección fusibles

La celda CGMcosmos-P de protección con fusibles, está constituida por un módulo metálico con aislamiento y corte en gas, que incorpora en su interior un embarrado superior de cobre, y una derivación con un interruptor-seccionador rotativo, con capacidad de corte y aislamiento, y posición de puesta a tierra de los cables de acometida inferior-frontal mediante bornas enchufables, y en serie con él, un conjunto de fusibles fríos, combinados o asociados a ese interruptor. Presenta también captadores capacitivos para la detección de tensión en los cables de acometida y puede llevar un sistema de alarma sonora de puesta a tierra, que suena cuando habiendo tensión en la línea se introduce la palanca en el eje del seccionador de puesta a tierra. Al introducir la palanca en esta posición, un sonido indica que puede realizarse un cortocircuito o un cero en la red si se efectúa la maniobra.

· Intensidad asignada en el embarrado: 400 A

· Intensidad asignada en la derivación: 200 A

· Intensidad fusibles: 3x25 A

a tierra y entre fases: 50 kV

Impulso tipo rayo

a tierra y entre fases (cresta): 125 kV

(32)

Corriente principalmente activa: 400 A

- Características físicas:

· Ancho: 470 mm

· Fondo: 735 mm

· Alto: 1740 mm

· Peso: 140 kg

- Otras características constructivas:

· Mando posición con fusibles: manual tipo BR

· Combinación interruptor-fusibles: combinados

Transformador 1: Transformador aceite 24 Kv. ECODISEÑO.

Transformador trifásico reductor de tensión, construido según las normas citadas anteriormente, de marca COTRADIS, con neutro accesible en el secundario, de potencia 400 kVA y

refrigeración natural aceite, de tensión primaria 20 kV y tensión secundaria 420 V en vacío (B2). - Otras características constructivas:

· Regulación en el primario: + 2,5%, + 5%, + 7,5%, + 10 %

· Tensión de cortocircuito (Ecc): 4%

· Grupo de conexión: Dyn11

· Protección incorporada al transformador: Termómetro

Características descriptivas de los Cuadros de Baja Tensión Cuadros BT - B2 Transformador 1: Cuadros Baja Tensión

El Cuadro de Baja Tensión (CBT), tipo UNESA AC-4, es un conjunto de aparamenta de BT cuya función es recibir el circuito principal de BT procedente del transformador MT/BT y distribuirlo en un número determinado de circuitos individuales.

La estructura del cuadro AC-4 de ORMAZABAL está compuesta por un bastidor de chapa blanca, en el que se distinguen las siguientes zonas:

- Zona de acometida, medida y de equipos auxiliares

En la parte superior del módulo AC-4 existe un compartimento para la acometida al mismo, que se realiza a través de un pasamuros tetrapolar, evitando la penetración del agua al interior. Dentro de este compartimento, existen cuatro pletinas deslizantes que hacen la función de seccionador.

El acceso a este compartimento es por medio de una puerta abisagrada en dos puntos. Sobre ella se montan los elementos normalizados por la compañía suministradora.

(33)

- Zona de salidas

Está formada por un compartimento que aloja exclusivamente el embarrado y los elementos de protección de cada circuito de salida. Esta protección se encomienda a fusibles de la intensidad máxima más adelante citada, dispuestos en bases trifásicas pero maniobradas fase a fase, pudiéndose realizar las maniobras de apertura y cierre en carga.

· Tensión asignada: 440 V

· Intensidad asignada en los

embarrados: 1600 A

entre fases: 2,5 kV

Impulso tipo rayo:

- Características constructivas: · Anchura: 580 mm · Altura: 1690 mm · Fondo: 290 mm - Otras características:

· Intensidad asignada en las salidas: 400 A

- Ampliación

Dado que son necesarias 8 salidas de este tipo, se incluye también un cuadro AM-4 de ampliación, con las mismas características eléctricas que el módulo AC-4, y misma anchura y fondo que ese cuadro, pero una altura de sólo 1190 mm, ya que no incluye el compartimento superior.

Características del material vario de Media Tensión y Baja Tensión

El material vario del Centro de Transformación es aquel que, aunque forma parte del conjunto del mismo, no se ha descrito en las características del equipo ni en las características de la aparamenta.

- Interconexiones de MT:

Puentes MT Transformador 1: Cables MT 12/20 kV

(34)

La terminación al transformador es EUROMOLD de 24 kV del tipo enchufable acodada y modelo K-158-LR.

En el otro extremo, en la celda, es EUROMOLD de 24 kV del tipo enchufable recta y modelo K-152.

- Interconexiones de BT:

Puentes BT - B2 Transformador 1: Puentes transformador-cuadro

Juego de puentes de cables de BT, de sección y material 1x240 Al (Etileno-Propileno) sin armadura, y todos los accesorios para la conexión, formados por un grupo de cables en la cantidad 3xfase + 2xneutro.

- Defensa de transformadores:

Defensa de Transformador 1: Protección física transformador Protección metálica para defensa del transformador.

- Equipos de iluminación:

Iluminación Edificio de Transformación: Equipo de iluminación

Equipo de alumbrado que permita la suficiente visibilidad para ejecutar las maniobras y revisiones necesarias en los centros.

Equipo autónomo de alumbrado de emergencia y señalización de la salida del local.

Medida de la energía eléctrica

Al tratarse de un Centro de Distribución público, no se efectúa medida de energía en MT.

Relés de protección, automatismos y control

Este proyecto no incorpora automatismos ni relés de protección.

Puesta a tierra

Tierra de protección

Todas las partes metálicas no unidas a los circuitos principales de todos los aparatos y equipos instalados en el Centro de Transformación se unen a la tierra de protección: envolventes de las celdas y cuadros de BT, rejillas de protección, carcasa de los transformadores, etc. , así como la armadura del edificio (si éste es prefabricado). No se unirán, por contra, las rejillas y puertas metálicas del centro, si son accesibles desde el exterior

(35)
