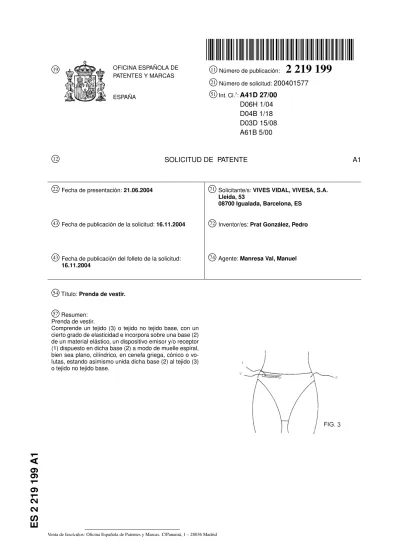

ESPAÑA 21
Número de solicitud:200401577 51 Int. Cl.7:A41D 27/00 D06H 1/04 D04B 1/18 D03D 15/08 A61B 5/00 12 SOLICITUD DE PATENTE A1 22 Fecha de presentación:21.06.2004 43 Fecha de publicación de la solicitud:16.11.200443
Fecha de publicación del folleto de la solicitud: 16.11.200471
Solicitante/s:VIVES VIDAL, VIVESA, S.A. Lleida, 5308700 Igualada, Barcelona, ES
72
Inventor/es:Prat González, Pedro74
Agente:Manresa Val, Manuel54
Título:Prenda de vestir.57
Resumen: Prenda de vestir.Comprende un tejido (3) o tejido no tejido base, con un cierto grado de elasticidad e incorpora sobre una base (2) de un material elástico, un dispositivo emisor y/o receptor (1) dispuesto en dicha base (2) a modo de muelle espiral, bien sea plano, cilíndrico, en cenefa griega, cónico o vo-lutas, estando asimismo unida dicha base (2) al tejido (3) o tejido no tejido base.
ES
2
219
199
5 10 15 20 25 30 35 40 45 50 55 60 DESCRIPCIÓN Prenda de vestir.
Prenda de vestir del tipo que comprende un tejido o tejido no tejido base, con un cierto grado de elas-ticidad que se caracteriza porque incorpora sobre una base de un material elástico, un dispositivo emisor y/o receptor dispuesto en dicha base a modo de muelle es-piral, bien sea plano, cilíndrico, en cenefa griega, có-nico o volutas, estando asimismo unida dicha base al tejido o tejido no tejido base.
Antecedentes de la invención
Son conocidos en el estado de la técnica diferentes patentes y modelos de utilidad que utilizan emisores y/o receptores en prendas de vestir.
Así se conoce el Modelo de Utilidad n◦
200002068 de los hermanos Camarero Roy, del año 2002, que consiste en un pañal con detector de hu-medad perfeccionado; del tipo de los constituidos por un cuerpo laminar flexible que se adapta al cuerpo del bebé y que presenta en la parte central de una de sus caras, en contacto con el cuerpo, una zona de material absorbente de la humedad y además en los extremos presenta medios de colocación y fijación desmontable del pañal en el cuerpo del bebe; caracterizado porque en la zona central que ocupa el material absorbente presenta tres sensores: de humedad, térmico y elec-troquímico, los dos últimos controlan la temperatura de la orina y la analítica química de la misma; los tres sensores constituyen une emisor que mandan una se-ñal al receptor que emite una sese-ñal acústica y/o lumi-nosa.
También se encuentra en el estado de la técnica
el Modelo de Utilidad Español n◦ 200100027, de Dª
Alicia Crespo Guijarro, del año 2001, que se refie-re a una disposición luminosa y publicitaria aplicable sobre prendas de vestir, caracterizada por estar consti-tuida a partir de una camiseta o prenda similar, dotada interiormente de un bolsillo, en el interior del cual se encuentra incorporada una batería provista de un in-terruptor, pasando la energía eléctrica acumulada en la batería por unos cables hasta unos filamentos con-céntricos emisores de luz.
Tal vez uno de los ejemplos que rápidamente más viene a la cabeza consiste en aquellos dispositivos, por ejemplo que incluyen un TAG, que son aplicados a las prendas de vestir u otros objetos, con el propó-sito de que si se traspasa un determinado punto con ellos, activan una alarma sonora, mediante el envío y recepción de una información.
Breve descripción de la patente de invención
Los antecedentes antes señalados no solucionan la posibilidad de llevar permanentemente el emisor y/o receptor, sin dañarlo, ya sea porque se lava la prenda o ésta se dobla.
En los dos antecedentes de modelos de utilidad se-ñalados, por ejemplo, el emisor y/o receptor dispone de unas medidas considerables, siendo al propio tiem-po inviable para ser introducido tiem-por ejemplo en una lavadora o en ropa con un cierto componente elástico, ya que se tratan de estructuras rígidas.
Dentro de esa línea el inventor ha desarrollado un
dicha condición de elasticidad.
Es un objeto de la presente invención una pren-da de vestir del tipo que comprende un tejido o teji-do no tejiteji-do base, con un cierto grateji-do de elasticidad que se caracteriza porque incorpora sobre una base de un material elástico, un dispositivo emisor y/o recep-tor dispuesto en dicha base a modo de muelle espiral, bien sea plano, cilíndrico, en cenefa griega, cónico o volutas, estando asimismo unida dicha base al tejido o tejido no tejido base.
Esta invención es particularmente aplicable para las lavadoras inteligentes, por ejemplo, a las que pue-de enviar información sobre el tipo pue-de prenda pue-de que se trata y poder escoger dicha lavadora el programa de lavado más adecuado para ella.
Al propio tiempo imposibilita poder extraer este emisor y/o receptor de la prenda, con lo que se aumen-tan las medidas de seguridad contra el fraude en las tiendas, pudiendo utilizarse como alarma en caso de robo.
Breve descripción de los dibujos
Con el fin de facilitar la explicación se acompañan a la presente memoria cinco láminas de dibujos en las que se han representado un caso práctico de realiza-ción, el cual se cita a título de ejemplo, no limitativo del alcance de la presente invención.
- La figura 1 es una vista en planta del objeto de la presente invención.
- La figura 2 es una vista de la prenda con el emi-sor y/o receptor en la forma elástica primitiva.
- La figura 3 es una vista de la prenda de la figu-ra 2 en la que el emisor y/o receptor está deformado linealmente en función de una fuerza que el usuario aplica sobre el tejido.
- La figura 4 es una realización del referido emisor y/o receptor en un sujetador.
- La figura 5 es una aplicación del mencionado emisor y/o receptor en la entrepierna.
Concreta realización de la presente patente de la invención
Así en la figura 1 se ilustra una base 1 y un dispo-sitivo emisor y/o receptor.
En las figuras 2, 3 y 5 se representa una braga 3, el referido dispositivo emisor y/o receptor 2 y la base 1.
En la figura 4 se muestra un sujetador 4, el referido dispositivo emisor y/o receptor 2 y la base 1.
Así, en una concreta realización se dispone un emisor y/o receptor 1 adoptando la forma de un mue-lle o resorte, un muemue-lle espiral, pudiendo ser por ejem-plo plano, cilíndrico, en cenefa griega, cónico o volu-tas.
De hecho dependiendo del tipo de prenda de vestir o de las necesidades, se podrá adoptar un tipo u otro de muelle espiral.
Así se instala dicho emisor y/o receptor 1, confi-gurado a modo de muelle espiral, en una base 2 elás-tica, por ejemplo en un poliuretano, olefina o poliole-fina.
Posteriormente se une dicha base 2 a la prenda de vestir 3,4 en cuestión.
5 10 15 20 25 30 35 40 45 50 55 60 65
la base 2, el emisor y/o receptor 1 puede retornar a la posición inicial.
El hecho de que la base 2 esté fabricada en un ma-terial elástico, como un elastómero, por ejemplo una olefina o poliolefina o bien un poliuretano, facilita la adaptación del emisor y/o receptor 1 a los nuevos ta-maños de la prenda 3,4, así como que pueda lavarse, doblarse,..., sin temor a dañarlo.
Aunque no se ha ilustrado, se ha previsto la posibi-lidad que dicha base 2 incorpore un banco de memoria vinculado al emisor y/o receptor 1 para poder almace-nar determinado tipo de información, por ejemplo, ti-po de tejido, información del fabricante, etc., pudien-do sustituir a las tradicionales etiquetas, y pudienpudien-do utilizarse, como se ha señalado anteriormente, en las
tiendas, como dispositivo antifraude (a modo de tag) o bien en lavadoras inteligentes, informando sobre las especificaciones de la prenda.
Se han señalado otras posiciones distintas como la de la figura 5, en la entrepierna, o en otro tipo de prenda de vestir 4, como en la figura 4, un sujetador, no siendo éstas limitativas, sino únicamente ejempli-ficativas.
La presente patente de invención describe una nueva prenda de vestir. Los ejemplos aquí menciona-dos no son limitativos de la presente invención, por ello podrá tener distintas aplicaciones y/o adaptacio-nes, todas ellas dentro del alcance de las siguientes reivindicaciones.
5 10 15 20 25 30 35 40 45 50 55 60 REIVINDICACIONES
1. Prenda de vestir del tipo que comprende un teji-do (3, 4) o tejiteji-do no tejiteji-do base, con un cierto grateji-do de elasticidadcaracterizadoporque incorpora sobre una base (2) de un material elástico, un dispositivo emisor y/o receptor (1) dispuesto en dicha base (2) a modo de muelle espiral, bien sea plano, cilíndrico, en cene-fa griega, cónico o volutas, estando asimismo unida dicha base (2) al tejido (3, 4) o tejido no tejido base.
2. Prenda de acuerdo con la reivindicación 1
ca-racterizadaporque la referida base (2) es un elastó-mero.
3. Prenda de vestir de acuerdo con la
reivindica-ción 2caracterizada porque el mencionado
elastó-mero es un poliuretano.
4. Prenda de vestir de acuerdo con la
reivindica-ción 2caracterizada porque el mencionado
ESPAÑA
21
Nº de solicitud:200401577 22 Fecha de presentación de la solicitud:21.06.200432
Fecha de prioridad:INFORME SOBRE EL ESTADO DE LA TÉCNICA 51
Int. Cl.7: A41D 27/00, D06H 1/04, D04B 1/18, D03D 15/08, A61B 5/00DOCUMENTOS RELEVANTES
Categoría Documentos citados Reivindicaciones
afectadas
Categoría de los documentos citados
X: de particular relevancia
Y: de particular relevancia combinado con otro/s de la misma categoría
A: refleja el estado de la técnica
O: referido a divulgación no escrita
P: publicado entre la fecha de prioridad y la de presentación de la solicitud
E: documento anterior, pero publicado después de la fecha de presentación de la solicitud
X GB 2116725 A (SECRETARY OF STATE FOR SCOTLAND) 28.09.1983, 1-4
