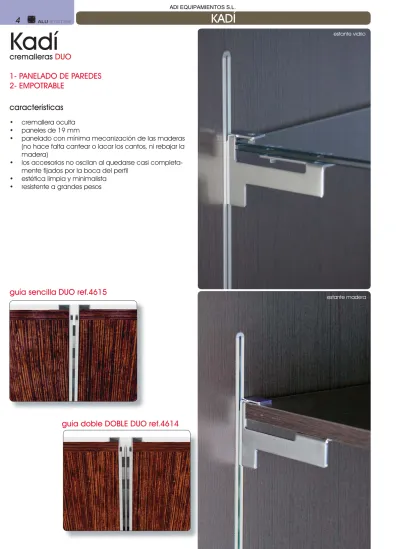

Kadí. cremalleras DUO 1- PANELADO DE PAREDES 2- EMPOTRABLE. características. guía sencilla DUO ref guía doble DOBLE DUO ref.

(1)

características

• cremallera

oculta

• paneles de 19 mm

• panelado con mínima mecanización de las maderas

(no hace falta cantear o lacar los cantos, ni rebajar la

madera)

• los accesorios no oscilan al quedarse casi

completa-mente fijados por la boca del perfil

• estética limpia y minimalista

• resistente a grandes pesos

Kadí

cremalleras

DUO

1- PANELADO DE PAREDES

2- EMPOTRABLE

estante vidrio estante madera

guía doble DOBLE DUO ref.4614

guía sencilla DUO ref.4615

(2)

PANELES COLGADOS A LAS CREMALLERAS

CREMALLERAS EMPOTRADAS EN PANEL

(3)

empotrado

con tapas 4613

empotrado

sin tapas 4613

4614 DOBLE DUO

Kadí

cremalleras

DUO 4615 y DOBLE DUO 4614

EMPOTRADAS EN PANEL

empotrado

con tapas 4617

empotrado

sin tapas 4617

(4)

colocación de los

ganchos 4616

• el taladro central del gancho 4616 corresponde al paso de la cre-mallera: 37 mm.

• utlizar 4 ó 6 ganchos por panel dependiendo de su medida • la distancia de los ganchos del borde del panel puede variar: se

recomienda 36 mm.

37

37 37 múltiplos de 37 4615 4614 4614 4615 4616 4616 4616 4616 4616 4616 3

Kadí

cremalleras

DUO 4615 y DOBLE DUO 4614

PANELES COLGADOS A LAS CREMALLERAS

ref

. 4615 - DUO

ref

(5)

(6)

4615/1..

“DUO”

GUÍA-CREMALLERA 1 CANAL

PANELABLE Ó EMPOTRABLE

A

luminio Barras de 5 m

4614/1..

“DOBLE DUO”

GUÍA-CREMALLERA 2 CANALES

PANELABLE Ó EMPOTRABLE

A

luminio Barras de 5 m

4616/034

GRAPA PARA COLGAR

PANELES

zincado

4617/0..

TAPA FINAL PARA 4615

gris ó negro

4613/0..

TAPA FINAL PARA 4614

gris ó negro

(7)

4622/0..

derecha

4623/0..

izquierda

CARTELA PARA ESTANTES DE

VIDRIO

Espesor vidrio 8-10 mm

VIDRIO

4618/0..

final

4619/0..

intermedia

CARTELA PARA ESTANTES DE

VIDRIO

Espesor vidrio 8 mm

4620/0..

derecha

4621/0..

izquierda

CARTELA PARA ESTANTES DE

MADERA

Espesor madera 19 mm

4624/0..

derecha

4625/0..

izquierda

CARTELA PARA ESTANTES DE

VIDRIO O MADERA Y BARRA

CONFECCIÓN 36X18 MM

Talón 2 ganchos

4628/0..

derecha

4629/0..

izquierda

CARTELA PARA BARRA

CONFECCIÓN 36X18 MM

Talón 2 ganchos

4626/0..

CARTELA PARA BARRA

ACCESORIOS 36X18 MM

(8)

4537/0..

BARRA

ACCESORIOS 36X18 MM

Mano derecha e izquierda

La inclinación del perroquet se debe al sistema de ancla-je del tubo 36x18 mm a los accesorios de las cremalleras. La fijación mediante tornillos (no hay soldaduras) para adaptar las barras a qualquiera medida, y la tolerancia del anlaje a forma de “U” del accesorio, determinan una series de holguras que se traducen en una rotación de 10º aproximadamente.

El perroquet está calculado porqué con una cargao de 12-15 kg se quede perfectamente horizontal.

3019/0..

PERROQUET PLANO PARA

BARRA ACCESORIOS

Con tubo 4547 (36x18 mm)

3022/0..

PERROQUET INCLINADO

PARA BARRA ACCESORIOS

3020/0.. 20 cm

3021/0.. 10 cm

GANCHOS PARA BARRA

ACCESORIOS

4721/032

TAPÓN PARA 4547 (36X18)

4722/032

TAPÓN CON PESTAÑA PARA

4547 (36X18)

(9)

Kadí

casquillo

VÉRTICE

(10)

4699/032

CASQUILLO “VÉRTICE”

Mano derecha e izquierda

4618-4619 cartela vidrio 8 mm 4645-4646 cartela vidrio 8-10 mm 4622-4623 cartela vidrio 8-10 mm 4620-4021 cartela madera 19 mm 4624-4625 cartela estante+barra conf. 4626-4627 cartela barra accesorios 4628-4629 cartela barra confección 4660 cartela Tiburón 23 cm 4661 cartela Tiburón 28 cm 4671 cartela empotrable 28 cm 4672 cartela empotrable 32 cm 4680 cartela Siluette 14 cm 4681 cartela Siluette 23 cm 4682 cartela Siluette 28 cm 4695 cartela inclinada 26 cm 4696 cartela inclinada 32 cm 4705 perroquet plano 30 cm 4706 perroquet inclinado 4708 perroquet “T”

4715 cartela barra accesorios interm. 4716 cartela barra accesorios final 4731 cartela para colgar muebles 4730 cartela para colgar displays 4752-4753 cartela para iluminación

CASQUILLO 4699 CARTELAS COMPATIBLES

(11)

Pharma

sistema

AUTOPORTANTE

CARACTERÍSTICAS DEL SISTEMA

• Compatible con la mayoría de ac-cesorios del sistema Kadí

• Módulos de 512, 730 y 820 mm entre ejes de columna

• Sistema modular que permite la combinación de 3 soluciones: • autoportante a pared

• autoportante centro tienda (tipo góndola)

• autoportante techo suelo • permite retroiluminación

(12)

INTERIOR Y EXTERIOR

4822 4821 4815 4826 4817 4820 4822 4827 4821 4823 4824 4815 4618 4619

barra para ganchos cremallera oculta

(13)

A.

solución góndola

columna doble troquel 4816 + pie gondola 4818

B.

solución autoportante a pared

columna 4815 con fijación a pared 4822+ pie a pared 4817

Los pies 4817 y 4818 llevan doble taladro en la base pudiendose cortar una extremidad y reducir su medida (cuota entre parentesi) 4821/80M 4821/70M 4821/50M 4816/26M 4815/26M 4819 4820 4817 4818 4822

AUTOPORTANTE

Solución GÓNDOLA ó PARED DIVISORIA Solución PARED Solución TECHO-SUELO 4819 4815 4817 4820 4821 4826 4821 4815 4816 4818 4827 4822 4826 4827/80M El tirante para los pies confiere mucha más resistencia a las estrcuturas

El tirante para ilu-minación separa 10 cm la base de los fluorescentes del metacrilato 4816/13M 4818 4821/80M

4827 Tirante para pies El uso de tirantes de unión en planos diferentes confiere más estabilidad a la góndola.

Solución GÓNDOLA

centro tienda 4828

Como en la peredes, hay la posibilidad de hacer góndolas continuas.

C.

Solución techo-suelo

columna 4815/4816 con base 4820 y fijación techo 4819

(14)

Esquina 90º interior

Se recomienda utilizar columna 4815 sin 4817.

Esquina 90º exterior

La columna 4815 se puede utilizar como soporte de accesorios o solo como soporte de los paneles esquineros

AUTOPORTANTE

medida máxima separación con anclaje 4822 fijado a tirante de iluminación 4826 medida mínima separación con anclaje 4822 fijado a tirante de iluminación 4826

medida máxima separación con anclaje 4822 fijado al tirante 4821 medida mínima separación con anclaje 4822 fijado al tirante 4821 espacio disponible para la colocación de iluminación

medida máxima de corte del pie 4817 para reducir su medida (rosca M10 para nivelador ya predispuesta)

(15)

4822 4821 4827 4815 4823 4824 4618 4680 4700 iluminación panel 19 mm metacrilato o vidrio hasta 8 mm iluminación 4827 metacrilato o vidrio hasta 8 mm 4822 panel 19 mm 4823 4824

Tirante 4827

Con el tirante de iluminación 4827 se recomienda instalar todos los tirantes en los anclajes más cercano a la pared con el fin de optener una iluminación más difusa y porqué los tornillos de los anclajes 4822 tengan una nivelación idonea

medidas indicativas estantes

ESTANTES DE VIDRIO

Cartelas recomendadas ESTANTES DE MADERA O VIDRIOCartelas recomendadas

(16)

¡ATENCIÓN!

con el sistema PHARMA,

NO UTILIZAR las referencias: 4645-4646, 4622-4623, 4620-4621, 4626, 4650-4651, 4654-4655, 4656-4657, 4705, 4706, 4731, 4730, 4710-4711-4712.

El diseño de estos acceso-rios (plegues) no permite

a los mismos poder ser anclado a los montantes por la separación debida al grueso de los paneles

(10, 16 o 19 mm)

Fijación 4822

Se recomiendan 2/3 tirante para módulo.

La fijación inferior ayuda a que toda la estructura sea completamente fija a la hora del montaje.

Soporte 4823

mecanización de los

paneles

Una vez establecida la cota de sepa-ración inferior de los paneles respecto el suelo o el zócalo o los muebles (ca-joneras o bucs), calcolar la distancia de colocación del primer soporte inferior y distribuir los otros soportes a distancias multiples de 37 mm.

A partir de 180 cm de altura se ac-onsejan 6 soportes 4823 por panel (1 soporte cada 90 cm). aprox.)

(17)

esquina 90º en curva

medidas módulo 51,2 cm

con módulos de 512 mm y trasera de madera de 16 mm de es-pesor: calcolar un espacio de 105x105 cm aproximadamente. • dejar un espacio de 3 mm entre traseras para el pasaje

de los accesorios

• cortar los estantes y los bucs con una inclinación de 30º hacia el frontal (15º por lado)

curva

decorativa

medidas módulo 81 cm

con módulos de 810 mm y trasera de madera de 19 mm de espesor: • dejar un espacio de 3 mm entre traseras para el pasaje de los accesorios

• cortar los estantes y los bucs con una inclinación total de 10º hacia el frontal (5º por lado)

esquina 90º en curva

medidas módulo 71 cm

con módulos de 710 mm y trasera de madera de 16 mm de espesor: calcolar un espacio de 240x240 cm aproximadamente.

- dejar un espacio de 3 mm entre traseras para el pasaje de los accesorios

- cortar los estantes y los bucs con una incli-nación de 18º hacia el frontal (9º por lado)

(18)

2679

1337 2679

Troquel central: cartelas Troqueles laterales: sólo soportes 4823 y 4824

4815/26M

alto 2679 mm

COLUMNA A PARED

TROQUELADA A UNA CARA

Tubo 60x30x2 mm Hierro pintado

4816/26M

alto 2679 mm

COLUMNA TROQUELADA

A DOS CARAS

Tubo 60x30x2 mm Hierro pintado

4816/13M

alto 1338 mm

COLUMNA GÓNDOLA

TROQUELADA A DOS CARAS

Tubo 60x30x2 mm

Hierro pintado

Troquelada a 2 caras (delante y detrás)

góndolas altas o tabiques de separación

NO lleva taladros para em-palme en la parte superior

ref. 4816

_A

(19)

4817/00M

PIE AUTOPORTANTE A PARED

Niveladores M10 y tornillos incluidos Hierro pintado

4818/00M

PIE GÓNDOLA

Niveladores M10 y tornillos incluidos Hierro pintado

4819/00M

ANCLAJE COLUMNA TECHO

Para estructuras techo-suelo

Nivelador M8 incluido Hierro pintado

4820/00M

BASE COLUMNA SUELO

Para estructuras techo-suelo Nive-lador M8 incluido Hierro pintado

4821/50M

eje 512 mm

4821/70M

eje 730 mm

4821/80M

eje 820 mm

TIRANTE DISTANCIADOR

COLUMNAS

Hierro pintado

4826/50M

eje 512 mm

4826/70M

eje 730 mm

4826/80M

eje 820 mm

TIRANTE DISTANCIADOR

COLUMNAS

PARA ILUMINACIÓN

Hierro pintado

4827/50M

eje 512 mm

4827/70M

eje 730 mm

4827/80M

eje 820 mm

TIRANTE DISTANCIADOR

EN-TRE PIES

Hierro pintado

4822/00M

FIJACIÓN TIRANTES A PARED

Completamente nivelable Tornillos incluidos

(20)

4618/0..

final

4619/0..

intermedia

CARTELA PARA ESTANTES

DE VIDRIO

Espesor 8 mm

4829/00M

BARRA PARA GANCHOS

REF. 445

Para módulo de 820 mm

445/032

GANCHO

Largo 20 cm

4828/00M

TAPA COLUMNA

4825/00M

EMPALMADOR COLUMNA

Agujeros M10

4824/034

ANCLAJE METACRILADO Y

VIDRIO

Espesor hasta 8 mm

4823/034

ANCLAJE PANELES

(21)

Separadores

con dispensador de producto

Aplicable a todo tipo de estante

- vidrio de 6 a 10 mm

- madera de todos los gruesos

Portaprecio incluido

Fondo estante:

30 cm

Ancho mín. espacios: 6 cm

Alto separaciones: 6 cm

Espacio util con empujador: 24 cm

Los separadores y los empujadores

de producto se clipan en los

perfiles transversales delanteros

(con portaprecio) y trasero y

deslizan adaptandose a todo tipo

de producto

max. 24 cm

(22)

ESTANTE DE VIDRIO 6-10 MM

ESTANTE DE MADERA

4830/009

GUÍA FRONTAL PARA ESTANTE

DE VIDRIO

Espesor vidrio: 6-10 mm Portaprecio 26 mm Plático transparente

4831/009

GUÍA FRONTAL PARA ESTANTE

DE MADERA

Adhesivo Portaprecio 39 mm Plático transparente

4832/009

GUÍA POSTERIOR

Adhesivo Plático transparente

4834/009

SEPARADOR FINAL DERECHO

Largo 285 mm (rec. para estante de 30 cm)

Plático transparente

4835/009

SEPARADOR INTERMEDIO

4833/009

SEPARADOR FINAL IZQUIERDA

4836/009

EMPUJADOR

Plático transparente espacio max. carga: 24 cm Placa empujador: 67x53 mm

(23)

Óptica

expositores para gafas

con ó sin cierre con cerradura (misma llave)

ganchos de acero

separación entre gafas de:

• 65 mm (12 y 16 gafas)

• 92 mm (9 o 14 gafas)

(24)

cerraduras

misma llave

2595/001

BARRA PARED

CON CERRADURA

12 gafas Distancia gafas: 65 mm Altura barra: 1200 mm Plata mate y cromo brillo

2594/001

BARRA PARED

CON CERRADURA

PORTARÓTULO Para 2594 y 2595 y 2591. 120x70 mm. pintado en grís 2584/00M PORTARÓTULO Para 2594 y 2595 y 2591. 120x70 mm. pintado en grís 2584/00M

(25)

cerraduras

misma llave

2587/001

BARRA “XL” PARED CON

CERRADURA

9 gafas

Distancia gafas: 95 mm Altura barra: 1200 mm Plata mate y cromo brillo

BARRA “XL”

MÁS DISTANCIA ENTRE LAS GAFAS

2582/001

BARRA “XL” PARED CON

CERRADURA

14 gafas

Distancia gafas: 95 mm Altura barra: 1750 mm Plata mate y cromo brillo

BARRA “XL”

(26)

PORTARÓTULO Para 2594 y 2595 y 2591. 120x70 mm. pintado en grís 2584/00M

cerraduras

misma llave

2591/001

BARRA PARED

SIN CERRADURA

2580/001

EXPOSITOR SOBRE-MESA

CON CERRADURA

6 gafas Distancia gafas: 70 mm Altura barra: 765 mm altura toatal 785 mm base Ø 260 mm Plata mate y cromo brillo

2592/032

SOPORTE GAFA A PANEL

190x180 mm Se fija por delante

Plástico transparente y cromo brillo

2593/001

SOPORTE GAFA A PANEL

180x180 mm

Se fija por delante o detrás Plata mate

(27)

Posibilidad de combinar la lama 429 (paso 37,5 mm) con la lama 427 (paso 75 mm)

Usar perfil 1650 (15x15mm) como remate lateral

Perfil base 424

compatible con lamas 429 y 427

Perfil tapa 426

Tapa lateral 408

• montaje a pared

• recubrimientos de columnas

• complemento para góndolas y mobiliario en general

Sistema LINEAL

(28)

424 426

408

MONTAJE

1. nivelar y fijar el perfil 424 (se recomienda un tornillo cada 25 cm). 2. insertar el perfil lama 429 ó 427 en el perfil soporte 424 y fijarlo a

la pared.

3. montar el perfil remate superior 426 clipandolo a los perfiles 429 ó 427

4. colocar los remates laterales 408 y 409

ATENCIÓN

Con paredes de Pladur, colocar las guías metálicas verticales cada 30 cm y fijar las Lamas a las mismas para soportar mayor peso.

(29)

427/1..

LAMA ALUMINIO

Barras de 5 m Regata cada 75 mm

429/1..

LAMA ALUMINIO

Barras de 5 m Regata cada 37,5 mm

424/1..

SOPORTE INFERIOR

Barras de 5 m Para 427 y 429

426/1..

REMATE SUPERIOR

Barras de 5 m Para 427 y 429

408/0..

TAPA LATERAL

Acero pintado 9006 Para 427 y 429

Mano derecha y mano izquierda

1650/1..

PERFIL “L” 15X15X1,5 MM

Barras de 5 m

(30)

397 397

398

392/001

CARTELA PARA ESTANTES

DE MADERA

Plata mate

393/001

CARTELA PARA ESTANTES

DE VIDRIO

Plata mate

394/001

PERROQUET PLANO

Plata mate

395/001

PERROQUET INCLINADO

Plata mate 9 ganchos Inclinado 30º

396/001

GANCHO

Plata mate y acero pintado 9006 20 cm

397/001

CARTELA PARA BARRA

CONFECCIÓN

Plata mate

398/001

BARRA CONFECCIÓN

(31)

Paralelo 360

Fijación a pared

Para estantes de 6 mm

Accesorios metálicos

(32)

para maderas de 16 ó 19 mm

(33)

Rastrelar la pared con montantes verticales nivelados.

Fijar los soportes 370 en la parte inferior a la cota donde se quiere empezar el panelado.

Colocar el primer panel encajando la ranura inferior en el galce del soporte 370

Colocar el primer perfil de aluminio 360 encajándolo

en la madera inferior. Fijar el perfil de aluminio 360 a los montantes verticales.

Repetir las operaciones 2,3 y 4 hasta panelar la pared.

Colocación del último panel de madera.

Colocar los soportes 370 mediante el taladro ovalado del medio sin fijarlos com-pletamente. Levantar las piezas 370 y colocar el último panel de madera. Deslizar las pieza 370 hasta retener los paneles.

Si la pared está nivelada, se pueden instalar los perfiles de aluminio 360 y los so-porte 370 directamente a la pared sin poner los montantes verticales.

PARALELO - MONTAJE

PAREDES DE PLADUR:

SE RECOMIENDA PONER UN MONTANTE TRASERO CADA 30 CM (MÁXIMA RESIST-ENCIA) Y FIJAR LOS PERFILES DE ALUMINIO DIRECTAMENTE A ELLOS

(34)

360/1..

PERFIL “INVISIBLE”

FIJACIÓN A PARED

Barras de 6 m Para estantes de 6 mm y accesorios

Admide iluminación LED en el canal del perfil

Hasta 40 kg/ml para estantes y 20Kg/ml para accesorios

370/1..

SOPORTE A PARED INFERIOR

Y SUPERIOR

Metal pintado de gris.

362/032

CARTELA PARA ESTANTE

PLANO

Largo 26 cm

363/009

CABALLETE PARA ESTANTE 362

Plástico transparente

366/032

PERROQUET PLANO

Largo 30 cm

367/032

PERROQUET INCLINADO

Largo 40 cm

MONTAJE TIPO MACHIHEMBRADO. PRECISA REGATA EN LA MADERA

(35)

365/032

BARRA COLGADORA

Largo 120 cm

364/032

BARRA COLGADORA

PREPA-RADA PARA COLOCACIÓN

DE UN ESTANTE SUPERIOR DE

VIDRIO 6 MM

Largo 120 cm

368/032

GANCHO

Largo 20 cm

369/032

SOPORTE ZAPATO

Largo 20 cm

371/00M

ESTANTE DE CHAPA

Hierro pintado en RAL9006 38x60 cm

medidas de mecanización estante vidrio 6 mm (rec. templado)

372/032

PERROQUET PLANO

ESCALONADO

(36)

Paralelo 384

Empotrable, fijación a panel

Para estantes de 5, 6 mm ó 8 mm

Peso max. recomendado: 20 kg/ml (ver instrucciones)

Posibilidad de estantes con iluminación

(37)

vidrio 6 mm

vidrio 8 mm

Vidrios y gomas

Debido a la elasticidad de las gomas, utilizar el espesor de vidrio más idoneos en función del peso que va a soportar el estante con el fin de regular la pendiente del mismo. Según las pruebas, cada goma cede aprox. 0,5º por cada 5-6 kg de peso. Datos de referencia:

5 mm + 2 gomas: de 0 (1º) hasta 5-6 kg (0, -1º) 6 mm + 2 gomas: de 8-10 kg (3º) hasta 20 kg (1º, 0º)

8 mm + 1 goma: de 0 (2º) hasta 20 kg (0º) RECOMENDADO

Alu System recomienda el uso de vidrio templado para incrementar la resistencia y la seguridad.

de 0 hasta 5-6 kg

(estante vidrio de 25/30x60 cm)

hasta 20kg

vidrio 5 mm

de 0 hasta 20 kg

(38)

fresado sin tapa final 383 fresado con tapa final 383

radio 5 mm

384/18.

PERFIL TIPO INVISIBLE

EMPOTRABLE

Admite vidrio de 8 mm (1 goma) Peso max. recomendado: 20 kg/estante 60 cm

383/0..

REMATE - TAPA FINAL

Gris o nero para perfil 384

368/032

GANCHO

Largo 20 cm

369/032

SOPORTE ZAPATO

Largo 20 cm

367/032

PERROQUET INCLINADO

Largo 40 cm

solo con perfil 384 para 6 mm y

peso hasta 1 kg

384/16.

PERFIL TIPO INVISIBLE

EMPOTRABLE

Admite vidrio de 6 mm (2 gomas) Compatible con accesorios de PARALELO 360

Peso max. recomendado: vidrio 5 mm: 5 kg/estante 60 cm vidrio 6 mm: 20 kg/estante 60 cm

(39)

Sistema universal de iluminación

con LED

• Se puede aplicar a todo tipo de estante de vidrio de 8 mm

• Sistema de iluminación LED de Alu System con empalmes preinstalados: consulatr sistema Kadí LED en Catálogo nº48. • Apto para tiras de LED rigidas (8-10-12 mm)

y flexibles (con el perfil plástico aislante) o fijando directamente otros sistemas (regletas de aluminio empalmables, etc) al perfil de aluminio.

4797/00M

CARTELA IZQUIERDA SOPORTE

PERFIL ILUMINACIÓN

Largo 63 mm

4798/00M

CARTELA DERECHA SOPORTE

PERFIL ILUMINACIÓN

Largo 63 mm 4795 4745 4764 4796 4746 tira LED ref. 4797 ref. 4795 4797 4745 4764 4798 4746 tira LED 4745/1.. PERFIL ILUMINA-CIÓN LED 4764/109 PERFIL PORTAPRECIO CURVO 4746/1.. PERFIL PORTALED 4762/109 PERFIL PORTAPRECIO PLANO
