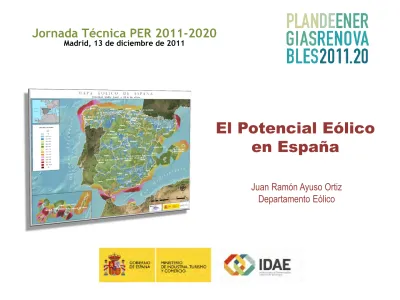

El Potencial Eólico en España

(1)

Jornada Técnica PER 2011-2020

Madrid, 13 de diciembre de 2011

El Potencial Eólico

en España

Juan Ramón Ayuso Ortiz Departamento Eólico

(2)

PER 2011-2020. El Potencial Eólico en España

Proyecto: Estudio del Recurso Eólico.

“Atlas Eólico de España”, a disposición pública.

Potencial Eólico Terrestre.

Potencial Eólico Marino.

Índice

1

2

3

4

(3)

Proyecto: Estudio del recurso eólico y elaboración de un

“Atlas Eólico de España”

Situación antes del proyecto

No existía en España un estudio del recurso eólico público y fiable.

Antecedentes Limitaciones

- Campaña de mediciones (años 50’s). Únicamente puntos singulares. - Mapa Eólico Nacional, con datos INM

(principios 80’s). Resultados poco representativos y difícilmente manejables. - Atlas Eólico Europeo, de RISØ (1989). No representativo en orografías _{complejas (España).}

Objeto del Proyecto

- Estudio Técnico PER 2011-2020, de ámbito nacional (i/ 24 millas zona marítima).

- Análisis específicos sobre el recurso eólico en cada Comunidad Autónoma.

- Potencial eólico, global (terrestre y marino) y por CC AA.

- Elaboración del “Atlas Eólico de España” e integración en una herramienta de acceso público -vía Internet-.

(4)

“Atlas Eólico de España” – a disposición pública

Doble finalidad:

 Servir de apoyo para todas las administraciones públicas en la elaboración de planificaciones o estudios relacionados con el área eólica.

En particular: Evaluación Potencial Eólico de España (PER 2011-2020).

 Dotar a los agentes del sector, y al público en general, de una herramienta que permita identificar y realizar una

evaluación inicial del recurso eólico existente en cualquier área.

Sistema de Información Geográfica (GIS) de libre acceso –vía Internet-, desde Julio/2009.

(Resolución del mallado: 100 m).

Suministrador: Meteosim Truewind

http://www.idae.es

(5)

“Atlas Eólico de España”:

Información Complementaria

La herramienta Web permite al usuario navegar por el mapa y conocer los

datos del recurso eólico estimado, más información adicional de interés:

Información al usuario:

 Campos meteorológicos:

• Velocidad media anual a distintas alturas (30m, 60m, 80m y 100m). • Densidad energética media anual.

• Distribuciones de Weibull.

• Producción Bruta anual estimada (curvas de potencia tipo). • Otros: Temperatura, Presión, densidad del aire,…

 Información complementaria:

• Topografía y Cartografía.

• Espacios Naturales Protegidos declarados por las CC AA.

• Otras figuras medioambientales: Red Natura 2000, Parques Nacionales; Reservas de la Biosfera, Humedales RAMSAR, ZEPIM’s, IBA’s.

• Zonificación del “Estudio Estratégico Ambiental del Litoral para parques marinos”.

• Información Catastral.

Información al usuario:

 Campos meteorológicos:

• Velocidad media anual a distintas alturas (30m, 60m, 80m y 100m). • Densidad energética media anual.

• Distribuciones de Weibull.

• Producción Bruta anual estimada (curvas de potencia tipo). • Otros: Temperatura, Presión, densidad del aire,…

 Información complementaria:

• Topografía y Cartografía.

• Espacios Naturales Protegidos declarados por las CC AA.

• Otras figuras medioambientales: Red Natura 2000, Parques Nacionales; Reservas de la Biosfera, Humedales RAMSAR, ZEPIM’s, IBA’s.

• Zonificación del “Estudio Estratégico Ambiental del Litoral para parques marinos”.

(6)

6

Cálculo del Potencial Eólico Terrestre:

Metodología

 Criterios homogéneos para todas las Comunidades y Ciudades Autónomas.

 Filtrado por disponibilidad de recurso eólico técnico-económicamente aprovechable: v ≥ 6 m/s, a 80 m de altura.

 Filtrado por motivos técnicos. Exclusión de zonas:

o Altitud ≥ 2.000 m s.n.m.

o Distancia < 500 m de una población.

o Distancia < 100 m respecto del eje de una carretera autonómica, o < 200 m respecto del eje de una autopista, autovía o carretera nacional.

o Lagos o embalses (hidrología).

o Distancia < 250 m de una línea de transporte eléctrico.

 Filtrado por motivos medioambientales: Exclusión de Espacios Naturales Protegidos declarados por las CC AA.

(7)

Cálculo del Potencial Eólico Terrestre:

Resultados

Km2 _%

Superficie terrestre total España 506.215

Superficie con velocidad media anual superior a 6 m/s, a de altura 118.625 23,43 Superficie tras filtrado técnico y velocidad superior a 6 m/s 95.808 18,93 Superficie tras filtrado técnico, ENP y velocidad superior a 6 m/s 83.120 16,42

332 151 70 33 0 50 100 150 200 250 300 350 GW 6 6,5 7 7,5

Velocidad media anual -a 80 m- (m/s)

- Potencial ≈ 330 GW. - En términos de energía, aprox. 700 – 750 TWh.

(8)

8

Cálculo del Potencial Eólico Marino:

Metodología y Resultados

 Superficie de estudio (franja 24 millas) ≈ 230.000 km2_.

 Filtrado tecnológico: Cotas batimétricas técnicamente viables para parques comerciales hasta 2020 (≈50 m de profundidad). Superficie ≈ 18.780 km2_.

 Filtrado técnico-económico: Disponibilidad de recurso eólico suficiente (v ≥ 7,5 m/s, a 80 m de altura). Se reduce la superficie hasta ≈ 3.500 km2_.

 Filtrado medioambiental: Evitando “Zonas de exclusión” del “Estudio Estratégico Ambiental del Litoral” (abril/2009). Desglose:

 Ratio de potencia por unidad de superficie: 6 MW/km2_.

Superficie restante (km2) S (%) Zonas "Aptas" 31 0,9 Zonas "Aptas con condicionantes" 1.381 39,1

Zonas "de Exclusión" 2.116 60,0 TOTAL -Litoral español: 230.313

Superficie "apta" tras filtrados: 1.412 % "apta" resp. Superficie TOTAL: 0,61%

- Potencial ≈ 8,5 GW. - En términos de energía, superior a los 22,5 TWh.
