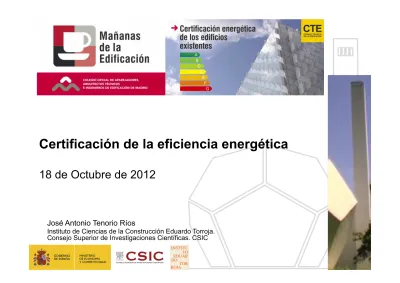

José Antonio Tenorio Ríos
Instituto de Ciencias de la Construcción Eduardo Torroja. Consejo Superior de Investigaciones Científicas. CSIC
Certificación de la eficiencia energética
Antes de nada
…
La dependencia
energética en la unión
europea en 2009:
Petróleo 83.5%
Gas 64.2%
•
40 % de la energía total consumida en la UE
•
Fuerte dependencia energética
•
Incidencia en el cambio climático
•
Reducción de emisiones: Objetivo del 20 % respecto a 1990
•
Energías renovables. Objetivo del 20 %
•
Adecuarse a la Directiva 2010/31/UE de 19 de mayo de 2010
(Refundición)
Objetivos 20/20/20, es decir lograr la reducción en un
20% del consumo energético, obtener una mejora en
un 20% de la eficiencia energética de los edificios y
fomentar el uso de un 20% de energía procedente de
fuentes renovables, medidos respecto a los niveles de
1990.
• Directiva 2010/31/UE, relativa a la eficiencia energética de los edificios
(Directiva 2002/91/CE).
• Directiva 2009/28/CE, relativa al fomento del uso de energía procedente de
fuentes renovables (Directivas 2001/77/CE y 2003/30/CE)
• Directiva 2003/87/CE, en la que se establece un régimen para el comercio de
derechos de emisión de gases de efecto invernadero en la Comunidad. • Directiva 2006/32/CE, sobre eficiencia del uso final
• de la energía y los servicios energéticos.
• Directiva 2008/98/CE, sobre los residuos.
• Nueva Directiva de Eficiencia Energética: Posición del Parlamento
Europeo aprobada en primera lectura el 11 de septiembre de 2012 con vistas a la adopción de la Directiva .../2012/UE del Parlamento Europeo y del Consejo relativa a la eficiencia energética, por la que se modifican las Directivas 2009/125/CE y 2010/30/UE, y por la que se derogan las Directivas 2004/8/CE y 2006/32/CE
http://www.europarl.europa.eu (Documento P7_TA(2012)0306)
•
Desarrollos reglamentarios
– Ley de Ordenación de la Edificación. – Código Técnico de la Edificación
– Reglamente de Instalaciones Térmicas de Edificios – Certificación Energética de Edificios
– Decreto por el que se regula la producción y gestión de los residuos de construcción y demolición
– Ley de Economía Sostenible… Otros…
•
Estrategias
– Estrategia Española de Cambio Climático y Energía Limpia – Estrategia Española de Desarrollo Sostenible
•
Planes de actuación
– Plan de Energías Renovables 2011-2020
– Plan de Acción de Ahorro y Eficiencia Energética 2011-2020 – Plan Nacional Integrado de Residuos
Ámbito nacional. Transposición de
directivas
Directiva 2010/31/UE eficiencia energética de los edificios (Refundición)
Visión de conjunto
Requisitos
mínimos
CTE
RITE
Certificación de
eficiencia
energética
Inspecciones
Metodología
específica
PROCEDIMIENTO
BÁSICO
CERTIFICACIÓN
ENERGÉTICA DE
Requisitos
Seguridad Habitabilidad
Funcionalidad
Formales Puesta en obra
Sostenibilidad
Mantenimiento Económicos
Código Técnico de la Edificación
1
Requisitos Básicos
2
Exigencias
4
Soluciones aceptadas
2
1
3
4
3
Métodos de verificación
Catálogos de elementos constructivos Herramientas de apoyo
Guías técnicas
Documentos de Apoyo
Documentos con comentarios
…
5
•
REAL DECRETO 47/2007, Procedimiento básico para la
certificación de eficiencia energética de edificios de nueva
construcción (Directiva 2002/91/CE )
– Obligación de poner a disposición de los compradores o
usuarios de los edificios un certificado de eficiencia
energética.
– Debe incluir información objetiva sobre las carácterísticas
energéticas de los edificios de forma que se pueda valorar y
comparar su eficiencia energética, con el fin de favorecer la
promoción de edificios de alta eficiencia energética y las
inversiones en ahorro de energía.
Certificación Energética de edificios
De modo que los propietarios o arrendatarios del edificio o
de una unidad de éste puedan comparar y evaluar su
•
Más del 42,5 % está destinado a calefacción, seguido por un
19,6 % a ACS, un 19,4 % es empleado en el equipamiento, un
9,6 % se consume en iluminación y un 8,9 % en refrigeración
Estrategias para la reducción del consumo de energía
Estrategias
Reducir la demanda
(en verano e invierno)
Mejorar la eficiencia de
las instalaciones
Fomentar el uso de las
energías renovables
= CONSTRUIR BIEN!!! Calefacción Refrigeración ACS Iluminación HE 2 / RITE HE 3 HE 4 HE 5USUARIO
HE 1OBJETIVO: Edificios de energía casi nula: Mayor integración de todos los aspectos que inciden sobre el consumo energético y las emisiones de CO2
Variables CT-79 - CTE 2006 – CTE 2012
CONCEPTOS/
VARIABLES
NBE-CT 79
CTE DB HE 1 2006
Demanda calefacción Indirectamente Indirectamente Demanda refrigeración No Indirectamente
Clima Invierno (grados/día) Invierno / verano. Severidad climática
Calidad de la envolvente Índice global KG Transmitancias y Factores solares
Infiltraciones No A través de huecos (ventanas) Forma, tamaño, compacidad Factor de forma No
Limitaciones urbanísticas No No Limitaciones edificio para su
rehabilitación
No No
Radiación solar No Sí, en método general Inercia térmica No Sí, en método general
Uso del edificio No Indirectamente (Alta/baja carga interna)
Niveles exigenciales
NIVEL1 NIVEL 2 NIVEL 3 NIVEL 4
Consumo global Consumo Calefacción
Demanda calefacción Parámetros característicos envolvente Rendimiento medio estacional sistema Rendimiento nominal Consumo Refrigeración Demanda refrigeración Parámetros característicos envolvente Rendimiento medio estacional sistema Rendimiento nominal Consumo ACS Contribución solar
Rendimiento medio estacional sistema
Rendimiento nominal Consumo Iluminación Eficiencia energética
de la instalación de iluminación
Ajuste por clima
0 0.5 1 1.5 2 0 0.5 1 1.5 2Todos demandan igual
CTE 2006
Severidad Cimática D / D r (Ma dri d)Distribución exigencias 2006
5%
35%
55%
5%
•
CO2 vs. Consumo vs. Demanda
•
Energía final vs. Energía primaria vs. Emisiones
•
Demanda (nuevas)
Nuevas exigencias 2012. “Vivienda”
+
Tabla 2.1 Demanda energética límite de calefacción Severidad climática de
invierno
Demanda de calefacción [kW!h/m"!año]
# A B C D E
Vivienda unifamiliar 10 10 16 32 47 68
Vivienda en bloque 10 10 10 17 27 36
Tabla 2.2 Demanda energética límite de refrigeración Severidad climática de verano Demanda de refrigeración [kW!h/m"!año] 1 2 3 4 Vivienda unifamiliar 10 10 12 19 Vivienda en bloque 10 10 10 12
Tabla 2.3 Demanda energética límite de calefacción con verificación de ahorro respecto al edificio de referencia
Zona climática de invierno Demanda de calefacción [kW!h/m"!año]
# A B C D E
Vivienda unifamiliar 10 16 27 49 73 97
Vivienda en bloque 10 10 16 32 49 66
Tabla 2.4 Demanda energética límite de refrigeración con verificación de ahorro respecto al edificio de referencia
Zona climática de verano Demanda de refrigeración [kW!h/m"!año]
1 2 3 4
Vivienda unifamiliar 10 10 18 28
Vivienda en bloque 10 10 12 19
Tabla 2.5 Porcentaje de ahorro mínimo respecto al edificio de referencia para la demanda energética de calefacción
Zona climática de invierno # A B C D E
Vivienda unifamiliar y en bloque - 32%* 32% 32% 28% 25%
* No es de aplicación a vivienda en bloque.
Tabla 2.6 Porcentaje de ahorro mínimo respecto al edificio de referencia para la demanda energética de refrigeración
Zona climática de verano 1 2 3 4
Ahorro vivienda
0 2 4 6 8 10 12 14 16 18 0 20 40 60 80 100 120 140 % Casos Demanda de Calefacción (kWh/m2) HE1-2 011 A B C D E % a ho rro % a ho rro % a ho rro % a ho rro Fuente: TMT. AICIA•
Autorreferente
Nuevas exigencias. Terciario
Tabla 2.7 Porcentaje de ahorro mínimo de la demanda energética conjunta respecto al edificio de refe-rencia para edificios de otros usos
Zona climática de
verano
Densidad de las fuentes internas
Baja Media Alta Muy alta
1, 2 25% 25% 25% 10%
Revisión de la directiva (RECAST):
•
Es responsabilidad exclusiva de los Estados miembros
establecer requisitos mínimos de eficiencia energética de los
edificios y sus elementos.
Los requisitos deben
establecerse de forma que alcancen un
equilibrio de rentabilidad óptima entre las
inversiones realizadas y los costes
energéticos ahorrados a lo largo del ciclo de
vida del edificio
, sin perjuicio del derecho de los
Estados miembros de establecer unos requisitos mínimos
más eficientes energéticamente que los niveles de eficiencia
de rentabilidad óptima. Es necesario contemplar la
posibilidad de que los Estados miembros revisen
periódicamente sus requisitos mínimos de eficiencia
energética de los edificios, a la vista del progreso técnico
Estudios coste - eficacia
15000 17000 19000 21000 23000 25000 27000 29000 31000 33000 0 20 40 60 80 100 120 Cos te de l C icl o de V ida a 3 0 años ( eur os )Demanda de Calefacción (kWh/m2 año)
Edificio NBE-CT 79 Edificio CTE-HE 2006 Edificio CTE-HE 2012
Esquema energía edificios
Escala de calificación energética en
edificios existentes
•
Exigencias CTE 2006 o mínimos en intervenciones
menores
Edificios existentes
Obra nueva Edificios existentes
Obra nueva
Obra nueva en Intervención en
Patrimonio
núcleo urbano edificios existentes histórico
consolidado
Tipos de intervención
Intervenciones en edificios existentes
Ampliación
Cambio de
uso
Reforma
(rehabilitación,
modificación,
etc.)
Reparación
Tratamiento diferenciado aunque a veces suelen darse de
forma simultanea en una misma intervención
Certificación de la eficiencia energética
• Las exigencias relativas a la certificación energética de edificios
establecidas en la Directiva 2002/91/CE del Parlamento Europeo y del
Consejo, de 16 de diciembre de 2002, se transpusieron en el Real Decreto 47/2007, de 19 de enero, mediante el que se aprobó un Procedimiento básico para la certificación de eficiencia energética de edificios de nueva construcción, quedando pendiente de regulación, mediante otra disposición complementaria, la certificación energética de los edificios existentes.
• Con posterioridad la Directiva 2002/91/CE del Parlamento Europeo y del
Consejo, de 16 de diciembre de 2002, ha sido modificada mediante la Directiva 2010/31/UE del Parlamento Europeo y del Consejo, de 19 de mayo de 2010, relativa a la eficiencia energética de los edificios,
circunstancia que hace necesario transponer de nuevo al ordenamiento jurídico español las modificaciones que introduce con respecto a la
Certificación de la eficiencia energética
• Por economía administrativa, se pretende mediante una única disposición
que se refunda lo válido de la norma de 2007, la derogue y complete, incorporando las novedades que incorpora la nueva directiva y amplíe su ámbito a todos los edificios, incluidos los existentes.
• En consecuencia, mediante la propuesta de un nuevo Real Decreto se
transpone parcialmente la Directiva 2010/31/UE del Parlamento Europeo y del Consejo, de 19 de mayo de 2010, en lo relativo a la certificación de eficiencia energética de edificios, refundiendo el Real Decreto 47/2007, de 19 de enero, con la incorporación del Procedimiento básico para la
certificación de eficiencia energética de edificios existentes.
• La finalidad no es otra que de favorecer la promoción de edificios de
Objetivo
Desde la Directiva 2012/91/CE de Eficiencia energética
…
•
Edificios de nueva planta con alta eficiencia
…
•
Mejorar el parque de edificios existentes identificando
medidas de mejora
…
•
Medir para actuar:
–
Establecer indicadores
–
Tener escalas de comparación
Posibles procedimientos
Basados en simulación Basados en medidas
Permiten estimar el posible ahorro en función de los datos disponibles
Permiten conocer el comportamiento real del edificio
Se basan en datos técnicos (incertidumbre)
Dependen de factores externos (clima)
Condiciones fijadas estándar Patrones de los usos reales Modelos teóricos Requieren monitorización
Son a veces poco realistas No permiten comparar edificios entre sí
