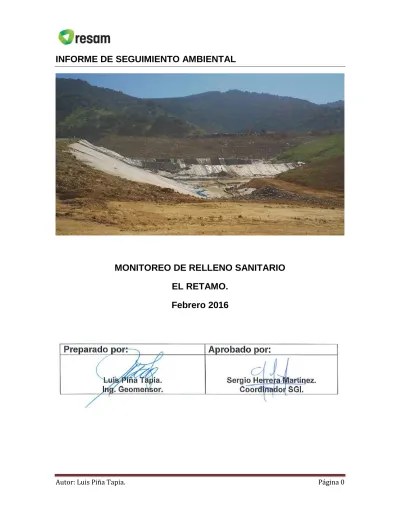

Autor: Luis Piña Tapia. Página 0
INFORME DE SEGUIMIENTO AMBIENTAL
MONITOREO DE RELLENO SANITARIO
EL RETAMO.
Autor: Luis Piña Tapia. Página 1
INFORME DE SEGUIMIENTO AMBIENTAL
INDICE Resumen 2 Introducción 3 Objetivos 4 Materiales y Métodos 5 Resultados 9 Conclusiones 9 Referencias 9 Anexos 10
Autor: Luis Piña Tapia. Página 2 1. Resumen.
El presente informe entrega como resultado de monitoreo de Asentamiento del Relleno Sanitario EL RETAMO correspondiente al mes de Febrero 2016, que nos indica el asentamiento en metros del terreno en el período comprendido entre Febrero y Marzo 2016 (para ello se realiza un levantamiento topográfico en Marzo 2016), tales mediciones se realizaron en terreno mediante levantamiento Topográfico realizado con GPS.
El monitoreo se realizó con el objetivo de dar cumplimiento a los dispuesto en las RCA Nº 0143/2001 y RCA 004-2002 Relleno Sanitario El Retamo, Comuna de Talca.
Autor: Luis Piña Tapia. Página 3 2. Introducción.
El presente informe da cuenta de los resultados obtenidos del monitoreo de Asentamiento para relleno sanitario “El Retamo”, en el período comprendido entre Febrero y Marzo 2016.
El monitoreo de crecimiento se realizó en función a lo solicitado en la Resolución de Calificación Ambiental, para el seguimiento de la componente ambiental Suelo, la cual indica lo siguiente:
RCA Nº 0143/2001 y RCA 004-2002– “Relleno Sanitario El Retamo, Comuna de Talca.”
Considerando de la RCA “5.4 Resolución 04-2002 asociada a la RCA 143-2001”
El plan de seguimiento (etapas de operación y abandono), a implementarse por titular será el que detallan a continuación:
Topografía Operación y abandono.
Parámetros: asentamiento diferencial del terreno.
Lugar: En los hitos preestablecidos de las terrazas y taludes del relleno, Frecuencia: Mensual
Autor: Luis Piña Tapia. Página 4 3. Objetivos.
El objetivo del presente informe es entregar los resultados del monitoreo de asentamiento del relleno sanitario, realizado durante el período comprendido entre Febrero y Marzo 2016, el que corresponde a una totalidad de 14 puntos. Con el fin de dar cumplimiento a lo dispuesto en la RCA mencionada en el acápite anterior.
Autor: Luis Piña Tapia. Página 5 4. Materiales y métodos.
Para lograr el objetivo principal del presente informe, a continuación se describen los siguientes puntos de interés: ubicación Área de estudio, materiales y métodos utilizados para el monitoreo realizado durante el mes de Marzo de 2016.
4.1 DESCRIPCIÓN ÁREA DE ESTUDIO
Relleno Sanitario El Retamo, se encuentra emplazado en la localidad de Panguilemo, comuna de San Rafael, provincia de Talca, Región de El Maule
Las coordenadas UTM de Referencia se presentan en la Tabla 4.1, mientras que en la Figura 4.1 se presenta la ubicación espacial del Relleno Sanitario.
Tabla 4.1: Ubicación De coordenadas de referencia en el Relleno Sanitario
COORDENAS UTM, DATUMW
Punto Coordenadas UTM Datum WGS 84 Huso 19 Este (m) Norte (m) 1 259.800 6.086.500 2 259.300 6.086.500 3 259.800 6.087.500 4 259.200 6.087.500 Figura 4.1: Ubicación de Relleno Sanitario El Retamo.
Autor: Luis Piña Tapia. Página 6 4.2 PUNTOS MONITOREADOS
A continuación, en la Tabla 4.2 se indican los puntos monitoreados para el cálculo de Asentamiento del Relleno Sanitario El Retamo, el cual corresponde a 1 mes calendario, comprendido entre Febrero y Marzo 2016.
Tabla 4.2: Puntos monitoreados en el Relleno Sanitario El Retamo. Medición: Marzo 2016
Punto Este Norte Cota
1 6.087.068,143 259.669,863 154,296 2 6.087.100,000 259.637,106 170,251 3 6.087.124,878 259.618,046 177,141 4 6.087.157,641 259.714,880 156,330 5 6.087.164,072 259.679,137 169,450 6 6.087.155,479 259.646,054 178,111 7 6.087.274,533 259.604,324 163,223 8 6.087.259,728 259.581,041 177,355 9 6.087.251,606 259.567,116 185,391 10 6.087.394,911 259.468,035 181,437 11 6.087.373,495 259.466,144 185,382 12 6.087.349,824 259.458,880 193,251 13 6.087.271,943 259.445,842 193,663 14 6.087.247,307 259.423,190 183,290 Elaboración propia
Autor: Luis Piña Tapia. Página 7 4.4 METODOLOGÍA DE MONITOREO
Para la medición topográfica de los puntos de monitoreo de asentamiento, identificados en la Tabla 4.2, se realiza un levantamiento topográfico, utilizando los equipos de medición portátiles: GPS/GNSS Trimble R6 Base y móvil.
Características de los equipos:
Tecnología de rastreo satelital R-Track
Potente tecnología de rastreo de satélites: GPS + GLONASS GPS L1 / L2 / L2C / L5
Todas las señales modernizadas de GPS son captadas por Trimble R6
220 Canales. Cada vez la cantidad de satélites y señales es mayor, por lo tanto, una buena cantidad de canales es completamente necesaria hoy en día.
11MB memoria interna
10Hz de tasa máxima de registro de datos Correcciones diferenciales: CMRx
Radio Interna 0.5W
Autor: Luis Piña Tapia. Página 8 4.5 MATERIALES Y EQUIPOS UTILIZADOS
En Tabla 4.4, se presenta la descripción de los antecedentes más relevantes de cada uno de los equipos utilizados para el monitoreo de
Parámetro a medir
Metodología de medición
Equipo Marca Modelo Serie Asentamiento Topográfica GPS / GNSS Trimble R6 4851162204
GPS / GNSS Trimble R6 4944405188 Fuente: Manual equipos de medición.
Autor: Luis Piña Tapia. Página 9 5. Resultados.
En el Anexo N°1 se presentan los resultados de las mediciones en terreno, obtenidos del levantamiento realizado el mes de Marzo en los puntos de la tabla 4.2 del Relleno Sanitario.
6. Conclusiones.
A partir de la medición de los puntos mediante levantamiento topográfico y posterior comparación mediante uso de planilla Excel, se concluye que la disminución de altura de los puntos correspondientes al mes de marzo de 2016, no superan los 0.05mt, valor aceptable para el período de 1 mes, ya que por descomposición natural de los residuos se estima una variación de 0.05mt/mes.
7. Referencias.
Autor: Luis Piña Tapia. Página 10 8. Anexos.
Autor: Luis Piña Tapia. Página 11 Anexo 2. Planilla de Comparación de Mediciones Topográficas.
MONITOREO PUNTOS DE ASENTAMIENTO
Medición: febrero 2016 Medición: Marzo 2016 Asentamiento
Punto Este Norte Cota Este Norte Cota
Dif de Cota (mt) PM 1 259669,84 8 6087068,15 3 154,31 1 259.669,86 3 6.087.068,14 3 154,29 6 -0,015 PM 2 259637,13 4 6087100,00 0 170,12 8 259.637,10 6 6.087.100,00 0 170,15 1 0,023 PM 3 259618,02 2 6087124,88 0 177,10 9 259.618,04 6 6.087.124,87 8 177,14 1 0,032 PM 4 259714,86 8 6087157,63 3 156,25 2 259.714,88 0 6.087.157,64 1 156,33 0 0,078 PM 5 259679,15 1 6087164,07 9 169,13 7 259.679,13 7 6.087.164,07 2 169,14 5 0,008 PM 6 259646,06 0 6087155,48 4 178,09 0 259.646,05 4 6.087.155,47 9 178,11 1 0,021 PM 7 259604,33 5 6087274,55 5 163,17 6 259.604,32 4 6.087.274,53 3 163,22 3 0,047 PM 8 259581,04 1 6087259,73 7 177,31 8 259.581,04 1 6.087.259,72 8 177,35 5 0,037 PM 9 259567,13 9 6087251,63 8 185,04 4 259.567,11 6 6.087.251,60 6 185,39 1 0,347 PM 10 259468,05 4 6087394,89 9 181,32 9 259.468,03 5 6.087.394,91 1 181,43 7 0,108 PM 11 259466,19 4 6087373,50 0 185,28 8 259.466,14 4 6.087.373,49 5 185,38 2 0,094 PM 12 259458,87 8 6087349,80 0 193,25 2 259.458,88 0 6.087.349,82 4 193,25 1 -0,001 PM 13 259445,85 0 6087271,91 2 193,61 1 259.445,84 2 6.087.271,94 3 193,66 3 0,052 PM 14 259423,20 0 6087247,33 3 183,21 0 259.423,19 0 6.087.247,30 7 183,29 0 0,080
Autor: Luis Piña Tapia. Página 12 Anexo 3. Registro de Actividad Visita Relleno Sanitario El Retamo.
Autor: Luis Piña Tapia. Página 13 Anexo 4. Cuadro participantes y cargo.
Nombre Cargo Participación
Luis Piña Tapia Ing. Geomensor Ejecución de Levantamiento Topográfico, Cálculo de Monitoreo e Informe.
