Manual Mastercam v9 0 Diseño en Spanish

(1)

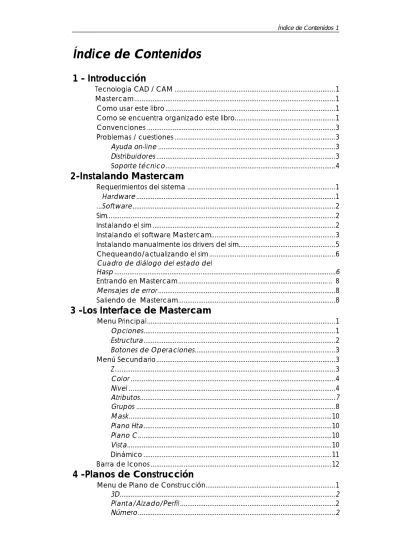

Índice de Contenidos 1

Índice de Contenidos

1 - Introducción

Tecnología CAD / CAM ...1

Mastercam...1

Como usar este libro ...1

Como se encuentra organizado este libro...1

Convenciones ...3 Problemas / cuestiones ...3 Ayuda on-line ...3 Distribuidores ...3 Soporte técnico...4

2-Instalando Mastercam

Requerimientos del sistema ...1

Hardware ...1

...Software...2

Sim...2

Instalando el sim ...2

Instalando el software Mastercam...3

Instalando manualmente los drivers del sim...5

Chequeando/actualizando el sim ...6

Cuadro de diálogo del estado del Hasp ...6

Entrando en Mastercam... 8

Mensajes de error ...8

Saliendo de Mastercam...8

3 -Los Interface de Mastercam

Menu Principal...1 Opciones...1 Estructura...2 Botones de Operaciones...3 Menú Secundario...3 Z...3 Color ...4 Nivel ...4 Atributos...7 Grupos ...8 Mask...10 Plano Hta...10 Plano C ...10 Vista...10 Dinámico ...11 Barra de Iconos ...12

4 -Planos de Construcción

Menu de Plano de Construcción...1

3D...2

Planta/Alzado/Perfil ...2

(2)

2- Manual de Referencia de Mastercam Diseño Versión 9.0 Nombre...3 Último...3 Entidad ...3 Rotar ...3 Normal ...4

(3)

Índice de Contenidos 3 = Vista ...4 = Plano H ...4 WCS...4 Origenes (Coordenadas X0, Y0 , Z0)...6 Vistas...6

5- Método de Entrada de Puntos

AutoCursor...1

Menú de Entrada de Puntos ...2

Especificar valores de Coordenada...3

Origen...3 Centro...3 Extremo...3 Intersección...4 Mitad...4 Punto ...4 Último...4 Relativo...4 Cuadrante...5 Marcar ...5 Rejilla de Selección...5

Parámetros del Grid de Selección...6

6 - Métodos Generales de Selección

Menú de Selección General...1

Deselección ...1 Cadena ...1 Ventana...2 Área...3 Solo...3 Todo ...4 Grupo ...4 Resultado...5 Hecho ...5

Cuádro de Diálogo de la Selección de Máscara ...5

Tipos de entidades...5

Atributos...6

Trucos para la Selección ...6

7 - Métodos de Encadenado

Fundamentos de Encadenado...1 Tipos de Cadena ...1 Dirección de Encadenado ...1 Puntos de Cruce...2 Tolerancia de Encadenado ...2 Cadena ...2 Opciones...3 Continuación de la Cadena...7 Sincronizar...8

Opciones de Sincronización de Cadena ...9

8 - Utilidades para una Mayor Productividad

(4)

4- Manual de Referencia de Mastercam Diseño Versión 9.0 Funciones Adicionales...1 Ajustar Imagen ...1 Zoom ...1 Unzoom...1 Unzoom por 0.8...2 Undo...2 Redibuja ...2

(5)

Mostrar Info ...2

Menú del Botón Derecho del Ratón ...2

Entrada de Datos...3 Accesos Directos...3 Formas de Agilizar ...5 Pistas en la Visualización ...5 Ejes XYZ...5 Flecha Dinámica...5

Resaltar Parte posterior de Superficies...6

Cambio Rápido de Vistas...6

Sistema de Coordenadas ...6

Cartesianas...6

Polar ...7

9 - Analizar

Menú de Analizar Entidad...1

Editando Entidades ...2 Atributos...2 Información Numérica de la Geometría ...3 Menú Analizar ...7 Punto ...8 Contorno ...8 Solo...10 Entre Puntos...10 Ángulo...11 Dinámico...11 Cálculo de Área/Volumen ...11 Número ent ...14 Cadena ...14 Superficies...15

10 - Crear

Punto...1 Posición ...2 En Entidad ...2 Nodos Spline...2

Puntos de Control NURBS...2

Dinámico...3 Distancia Entidad ...3 Slice...4 Proyección en Superficie ...6 Distancia/Perpendicular...9 Malla Rectangular ...9 Malla Polar ...10 Arcos/Circulo ...10 Línea ...11 Horizontal ...11 Vertical ...11 2 Puntoss ...12 Poligonal ...12

(6)

6- Manual de Referencia de Mastercam Diseño Versión 9.0 Polar ...12 Tangente ...13 Perpendicular...14 Paralela...15 Bisectriz...16 Cercana ...16

(7)

Índice de Contenidos 7 Arco...17 Polar ...17 Extremos ...15 2 Puntos...19 3 Puntos...19 Tangente ...19 Círculo 2 Puntos...22 Círculo 3 Puntos...22 Círculo Centro+Radio...22 Círculo Centro+Diámetro ...23 Círculo Centro+Punto ...23 Acuerdo ...23 Menú Acuerdo ...23 Spline...25 Menú Spline ...25 Curva...30 Superficie ...30 Rectángulo ...30 Menú Rectángulo...30 Acotado...33 Chaflan...33 Letras...34 Tipo Letra...34 Texto...34 Parametros...34 Disposición...35 Insertar Dibujo ...35

Menú Insertar Dibujo...35

Elipse ...36 Menú Elipse...36 Polígono ...37 Menú Polígono...37 Bloque...38 Menú Bloque ...38 Espiral/Elice...39 Menú Espiral/Elice...39

11 - Crear, Curva

Opciones de Curva...1 Método de Cálculo...1 Entidades...2 Tipo Spline...2 Ajustar Superficie...2 Unir Resultados ...3 Tolerancia de Unión ...3

Extender sobre Superficies ...3

Buscar Múltiples ...3

Menú Curva...4

Parámetro Constante ...4

(8)

8- Manual de Referencia de Mastercam Diseño Versión 9.0 Splines U/V ...5 Dinámico...6 Secciones...7 Intersección...9 Proyectar ...12 Partición ...14

(9)

Índice de Contenidos 9 1 Límite...16 Límites ...17

12 - Crear, Superficie

Fundamentos de Superficies ...1 Asociación de Entidades...1 Asignación de Memoria de Superficies...1 Tipos de Superficie...1 Tolerancia de Superficies...2

Opciones del Menú de Superficies...3

Loft y Reglada ...3 Parches...5 Revolución ...9 Deslizamiento...10 Draft ...13 Acuerdo...14 Offset ...25 Ajustada...26 Blend ...35 Primitiva...43

13 - Crear, Acotar

Parámetros de Acotado ...1

Cuadro de Diálogo de Parámetros ... 2

Atributos de dimension... 2 Dimensiones Texto ...6 Nota... 12 Línea cota/Testigos/Flechas ...13 Parámetros...14 Acotado dinámico...16

Como crear cotas desde Acotado dinámico ...17

Menú general de Acotado...18

Regenerar ...18 Dimensión ...19 Nota...27 Testigo...29 Editar Rápido...30 Sombreado ...31

14 - Fichero

Nuevo...1 Editar ...2 Obtener...3 Unir ...5 Listar ...6 Grabar ...6 Grabar Parte ...7 Carga Automática...7 Convertir ...9 ASCII ...10

(10)

10- Manual de Referencia de Mastercam Diseño Versión 9.0 STEP...10 AUTODESK...10 IGES...11 STL ...16 VDA ...17 SAT ...19

(11)

PROE...20

Pre 7 Materiales (Ficheros Antiguos) ...20

Pre 7 Herramientas (Ficheros Antiguos)...20

Pre 7 Parámetros (Ficheros Antiguos)...21

Grabar MC8 (Ficheros Antiguos)...21

NFL ...21 Propiedades ...21 Shell DOS...22 Optimiza RAM ...22 Imprimir Pantalla ...23 Comunicar ...23 Parámetros de Comunicación ...24 Renumerar ...26

15 - Modificar

Acuerdo ...1 Ajuste ...1 1 Entidad...1 2 Entidades...2 3 Entidades...2 Al Punto...3 Múltiple...4 Cerrar Arco...5 Dividir...5 Superficie ...5 Romper ...5 2 Partes ...6 Longitud ...6 Múltiples Partes...7 Intersección...9 Splines a Arcos ...10 Nota / dejar ...10 Sombreado/Línea...10 Copious Data/Línea ...11 Unir ...11 Normal ...11 Sentido Z ...12 Inverso...12 Dinámico...12

Puntos de Control NURBS...13

Entidades a NURBS ...14 Extender ...14 Longitud ...14 Superficie...14 Arrastre ...15 Splines a Círculos ...15

16 - Editar

Grupos y Resultados...1

(12)

12- Manual de Referencia de Mastercam Diseño Versión 9.0

Parámetros de Edición Comunes ...1

Número de Pasos...1

Mover...1

Copiar ...1

Unir...2

(13)

Opciones del Menú Editar ...2

Espejo...2 Rotar ...3 Escalar ...4 EscalaXYZ...5 Squash...6 Offset ...9 Offset Contorno...10 Stretch...13 Enrollar ...14

17- Borrar

Duplicado ...2 Recuperar ...3

18- Pantalla

Configurar ...1 Estadística ...1 Extremos ...1 Color Definido ...2 Cambiar Color...2 Cambiar Niveles ...2 Cambiar Atributos...2 Ver Superficie...3 Ver Oculto...4 Color Oculto...4 Densidad ...4 Todas Superficies...5 Seleccionar ...5 Shading...5 Estudio Shade ...5 Ocultar...5 Fijar principal...7 Centro...7 Ver Solo ...7 Rejilla ...8 AutoCursor...8 Regenerar ...8 A Clipboard ...9 Combinar Vistas ...9 N Ventanas ...9

Comentarios Sobre Múltiples Ventanas ...10 Plotear ...10 Windows driver ...10 Cambiar Parámetros ...10 Seleccionar ...16 Mover/previsualizar ...16 Color ...16 Trazador...16

19 - Shade de Superficies

(14)

14- Manual de Referencia de Mastercam Diseño Versión 9.0 Shade Permanente ...1 Estudio Shade ...4 Parámetros...4 Superficies...4 Grabar BMP...4 Imprimir Pantalla ...4

(15)

Ver BMPs ...5

Parámetros Shade ...6

Cuadro de Diálogo de Parámetros Estudio Shade ...7

Cuadro de Diálogo de Parámetros de Color ...9

Cuadro de Diálogo de Material ...11

Cuadro de Diálogo de Definición de Materiales...12

Cuadro de Diálogo de Luces...14

Cuadro de Diálogo de Efectos Especiales ...15

Cuadro de Diálogo de Parámetros de Textura ...17

20 - Pantalla, Configurar

Opciones Comunes de la Configuración del Sistema...1

OK ...1 Cancelar ...1 Estado ...2 Asignar ...2 Guardar Como...3 Unir...3

Fichero de Configuración Actual ...5

Parámetros de Configuración del Sistema ...5

Asignaciones...5 Tolerancias ...6 Comunicaciones ...8 Ficheros ...8 Parámetros de Plotter...9 Botones/Letras ...10 Parámetros NC...13 Parámetros CAD ...20 Inicio/Fin...26 Pantalla...30

(16)

Introducción 1-1

1 - Introducción

Tecnología CAD / CAM

El Diseño Asistido por Ordenador (CAD) y la Fabricación Asistida por Ordenador (CAM) han revolucionado el diseño mecánico y los procesos de producción. Ya no hay más necesidad de complicados cálculos y ecuaciones matemáticas para resolver problemas de tangencias, intersecciones, posiciones de centros o superficies complejas. Utilizando el Ordenador para realizar el diseño geométrico y los programas de Control Numérico se obtienen resultados inmediatos y de una total precisión. CAD / CAM reduce los tiempos, los costes de producción e incrementa la fiabilidad y precisión de los productos.

Mastercam

Mastercam es un sistema integrado de Software CAD/CAM que opera en Microsoft Windows 98, 2000 y NT. Su poder y su versatilidad le ayudan a solucionar tanto la parte de diseño geométrico como la parte de fabricación de los productos. Sus distintos módulos le ofrecen soluciones en Fresados de 2D, 2 1/2D y 3D mecanizando superficies y multisuperficies. En Electroerosión por Hilo, controlando 2 y 4 ejes, en Torneado, en Laser, en Punzonado y en máquinas de corte por Plasma.

Mastercam tiene todas las prestaciones de Acotación que precisa el diseñador mecánico, salida para diversos periféricos, como Plotters, Impresoras etc.. Interfaces de comunicación con prácticamente todos los sistemas CAD existentes en el mercado actualmente y toda una serie de prestaciones que le explicamos en esta guía de funcionamiento.

Como Usar Este Libro

El Manual de Referencia de Mastercam Design Versión 9.0 introduce al usuario en el interface de Mastercam, le explica el modo operatorio del sistema, las herramientas más eficientes y los trucos para conseguir una productividad mayor en su trabajo. También le servirá como la base de información para todos los demás productos Mastercam. Le recomendamos que invierta tiempo leyendo este manual antes de empezar a trabajar con el programa.

Como Se Encuentra Organizado Este Libro

Este libro contiene toda la información que usted necesita para trabajar con Mastercam Design v9 y está organizado en los siguientes capítulos:

(17)

1-2 Manual de Referencia de Mastercam Design Versión 9.0

1 Introduccion Le proporciona información útil sobre El Manual de Referencia de Mastercam Design v.8.

2 Instalando

Mastercam Ofrece el proceso de instalación de Mastercam paso a paso. 3 Los Interface de

Mastercam Describe los componentes básicos de los interfaces de Mastercam. 4 Métodos de

Entrada de Puntos

Describe las diferentes maneras de indicar posiciones 3D en Mastercam.

5 Métodos de Selección Generales

Describe los métodos generales de seleccionar entidades en Mastercam.

6 Métodos de

Encadenado Describe el concepto de cadena y los métodos de encadenar límites en Mastercam. 7 Utilidades para

Mayor Productividad

Proporciona información que mejora la eficiencia de su trabajo con Mastercam.

8 Analizar Describe la función Analizar, esta le permite analizar propiedades de entidades y, en algunos casos, editar las mismas entidades.

9 Crear Describe la mayoría de opciones de creación de Mastercam.

10 Crear, Curva Describe la opción Crear, Curva, esta le permite crear curvas en superficies.

11 Crear, Superficie

Describe la opción Crear, Superficie.

12 Crear, Acotado Define los parámetros de acotado y describe la opción Crear, Acotado.

13 Fichero Describe la función Fichero, esta le permite manipular los ficheros del sistema.

14 Modificar Describe la función Modificar, esta le permite cambiar entidades.

15 Editar Describe la función Editar, esta le permite transformar entidades.

16 Borrar Describe la función de Borrado.

17 Pantalla Describe la función Pantalla, esta le permite variar las opciones de visualización.

18 Shade de

Superficies Define los parametros del Shade de Superficies y describe los modos de shade permanente y estudio shade.

19 Pantalla,

Configurar Describe la opción Pantalla, Configurar. Esta opción le permite definir el modo de funcionamiento de Mastercam.

Apéndice A –

Asignación de Teclas Especiales

Lista las asignaciones por defecto de las teclas especiales y sus correspondientes funciones.

(18)

Introducción 1-3

Convenciones

Este libro utiliza varias convenciones para llamar su atención en algún tipo de información adicional de una importancia variable. Estas convenciones se encuentran definidas a continuación y están escritas tal y como aparecen en el manual.

La negrita identifica cualquier selección que usted pueda efectuar dentro

de Mastercam, incluyendo opciones de menú, opciones de los cuadros de diálogo y botones.

Los paréntesis identifican comandos que usted entre desde el teclado, tales como [Enter], [Esc], etc.

Nota: Con este formato se le dará información que enfatiza ciertos aspectos importantes del texto principal.

Ä

IMPORTANTE: Se le informará sobre algo esencial para completar un proceso.

M

ATENCION: Se le informará sobre algo que si usted no tiene en cuenta puede redundar en un mal funcionamiento de su equipo.

N

PELIGRO: Se le informará de algo que si no tiene en cuenta puede causarle daños personales.

La tecla [Esc] tiene dos funciones primarias, que a continuación serán detalladas, en el caso de que esta tecla se requiera para cualquier otra operativa, esta le será explicada en su momento en el manual.

♦

Si pulsa la tecla Esc durante la ejecución de un proceso, el sistema interrumpirá el proceso. No se podrá reiniciar el proceso desde el punto de interrupción; deberá volver a iniciarlo desde el principio.

♦

Si pulsa la tecla Esc mientras no se ejecuta ningún proceso, el sistema retrocederá hacia un nivel previo en la estructura del menú. Esta utilización de la tecla Esc es la equivalente a la de pulsar en el botón ANTERIOR.

Problemas / Cuestiones

Ayuda On-line

La ayuda on-line contiene la información más actualizada sobre Mastercam. Utilice la ayuda on-line, junto con el manual impreso, como una herramienta para la utilización de Mastercam. Para acceder a la ayuda on-line, pulse dentro de Mastercam [Alt+H] en cualquier momento.

(19)

Distribuidores

Si usted tiene cualquier duda sobre Mastercam y no ha podido encontrar la respuesta en el manual de referencia o en la ayuda on-line, contacte con su distribuidor local de Mastercam. Mastercam es vendido y distribuido a través de una red de distribuidores que están formados y certificados por CNC Software, Inc. para proporcionarle un soporte técnico completo.

(20)

Introducción 1-5

Soporte Técnico

Si usted no recuerda cual es su distribuidor, o si su distribuidor no se encuentra disponible, puede llamar al Soporte Técnico de Tecnocim, distribuidor de Mastercam en España, de 9:00 a 14:00 y de 16:00 a 19:00 de lunes a viernes.

También podrá dejar un mensaje a Tecnocim durante las 24 horas del día en nuestro e-mail. Los miembros de nuestro departamento técnico le devolverán la respuesta tan pronto como les sea posible. Tenga la siguiente información a mano en caso de que tenga que contactar con nosotros:

Información Importante

Dirección Software Tècnic TECNOCIM, SL C/ Ramon Muntaner, 24

08292 Esparreguera, Barcelona

Teléfono 937775274

Fax 937774690

(21)

(22)

Instalando Mastercam 2-1

2 - Instalando Mastercam

El proceso de instalación de Mastercam proporciona el procedimiento para instalar el hardware y software requerido en su ordenador. Este capítulo incluye las siguientes secciones:

• Requerimientos del Sistema

• Creando un disco de seguridad

• Instalando el SIM

• Instalando el programa Mastercam

• Instalando Manualmente los Drivers del SIM

• Chequeando / actualizando el SIM

• Entrando en Mastercam

• Saliendo de Mastercam

Ä

IMPORTANTE: El software de Mastercam se encuentra protegido bajo las leyes internacionales del copyright. Es ilegal realizar o distribuir copias de este software con la excepción de la realización de una copia de seguridad para propósito de archivo. La duplicación de este programa para cualquier otra razón, incluyendo la venta, alquiler o cesión, es un crimen perseguido y castigado con multas y con la cárcel.

Requerimientos del Sistema

Para poder trabajar con los productos Mastercam debe disponer del siguiente hardware.

Hardware

• IMB PC o compatible con un procesador Pentium o superior.

• 64 Mb de RAM (le recomendamos 128 o 256 según el trabajo a realizar).

• Un mínimo de 200 Mb libres en su disco duro (recomendamos 500 Mb)

• Una unidad de CD-ROM.

• Una tarjeta VGA o superior.

• Un ratón compatible con MS Windows.

Ä

IMPORTANTE: Consulte su documentación sobre Microsoft Windows para determinar la cantidad de espacio libre en su disco duro. Esta información le ayudará a escoger una de las tres opciones durante la instalación del software.

(23)

2-2 Manual de Referencia Mastercam Design Versión 9.0

Software

Deberá disponer de Windows 98, Windows 2000, Windows NT o XP (Professional) en su PC para poder trabajar con Mastercam. Asegúrese de tener su sistema operativo Windows configurado correctamente antes de instalar y/o operar con cualquier producto Mastercam.

SIM

Mastercam requiere un modulo de interface de software (SIM) para poder funcionar. El SIM es una protección contra el uso ilegal de Mastercam. No se puede utilizar Mastercam sin un SIM. Los productos de la Versión 9.0 de Mastercam serán entregados con un SIM HASP blanco de 25 pins para la mayoría de PCs o con un SIM MemoHASP36-1 blanco de 36 pins para los PCs-98 NEC.

Ä

IMPORTANTE: Si instala el SIM MemoHASP36-1 en un NEC PC-98, deberá disponer de un cable de impresora Centronics estandard para poder instalar el SIM, aunque no desee trabajar con una impresora.

Instalando el SIM

Deberá colocar el SIM HASP blanco en el puerto Paralelo de su PC antes de iniciar la instalación de Mastercam. (Conector de 25 pins Hembra)

Para instalar el SIM en el PC

1. Apague el ordenador, monitor, y todos los periféricos conectados a su PC, incluyendo (pero no limitado a) su impresora, altavoces, y modem.

2. Busque el puerto paralelo (usualmente su impresora estará conectada a este) en la parte posterior de su PC y desconecte el cable de la impresora (si dispone de una) de este puerto. Para muchos PC’s, el puerto paralelo es un conector hembra de 25 pins. Si no está seguro de la localización del puerto paralelo, consulte el libro de instrucciones de su PC o impresora.

3. Coloque el extremo macho del SIM HASP en el puerto paralelo de su PC.

M

ATENCIÓN: El SIM HASP blanco solo se puede colocar en el puerto paralelo en una sola posición. No fuerce el SIM en el puerto ya que podría dañar tanto el puerto como el SIM.

4. Si el SIM no entra de un modo fácil en el puerto pruebe lo siguiente:

• Consulte la orientación del SIM. Haga coincidir el puerto con el SIM y pruebe de nuevo.

(24)

• Cuente los agujeros del puerto paralelo para asegurarse de que hay 25. Si no hay agujeros o hay menos de 25, busque otro puerto con 25 agujeros. Pruebe de nuevo con el nuevo puerto encontrado.

• Mire el SIM para ver si hay pins dañados. Si los pins están dañados y no los puede reorientar fácilmente, contacte con su distribuidor Mastercam para que este le reemplace el SIM. 5. Ajuste las clavijas del SIM para que este quede

firmemente fijado en su PC.

6. Si dispone de una impresora, coloque el cable de la impresora detrás del SIM HASP. Apriete las clavijas del cable de la impresora para dejarlo firmemente fijado a su PC.

Instalando el Software Mastercam

El siguiente procedimiento le mostrará los pasos a seguir para instalar Mastercam en su PC. Si pulsa el botón Cancel en cualquier cuadro de diálogo durante la instalación de Mastercam, la instalación será interrumpida y deberá empezar desde el principio.

Ä

IMPORTANTE: El programa de instalación utilizado para instalar los productos Mastercam (InstallShield) es un software licenciado proporcionado por InstallShield Software Corporation. La empresa InstallShield Software Corporation dispone del Copyright 1990-1999 de InstallShield y se reserva toda protección de copyright en todo el mundo. Le es proporcionado el programa InstallShield para el propósito exclusivo de instalar productos Mastercam. La empresa CNC Software, Inc. es la única responsable de dar soporte técnico de los productos Mastercam, incluyendo el soporte durante el proceso de instalación. En ningún caso InstallShield Software Corporation dará ningún soporte técnico referido a productos Mastercam.

Para instalar el software Mastercam

1. Inserte el CD-ROM de Mastercam en su unidad de CD. 2. Desde la barra de tareas, escoja Inicio, Ejecutar. El

(25)

3. En el area de entrada de texto del cuadro de diálogo, escriba D:\Mastercam\Setup (donde D es la unidad de CD-ROM desde donde usted está instalando), a continuación pulse OK.

4. El sistema le mostrará la licencia de acuerdo para el software que está instalando. Escoja OK para aceptar los términos de la licencia de acuerdo.

(26)

Instalando Mastercam 2-5 5. El sistema le pedirá que seleccione la unidad de medida por defecto para Mastercam. Seleccione English (pulgadas) o Metric (milímetros), a continuación pulse OK. 6. El programa de instalación le pedirá que especifique un

directorio donde instalar Mastercam. Pulse OK para aceptar el directorio mostrado por defecto o entre el directorio que usted desee (Pulsando Examinar...) y pulse

OK.

7. Mastercam le pedirá que seleccione los productos que usted desea instalar. La lista de opciones dependerá del software que haya adquirido.

8. Deje marcados los productos que desee instalar, y pulse

Siguiente> para continuar.

9. l sistema le pedirá que seleccione una carpeta de programas donde colocar los iconos de acceso directo a los productos instalados.

(27)

11. El sistema le pedirá que seleccione los tipos de fichero que desee asociar con Mastercam. Esto significa que en el Explorador de Windows, al hacer doble clic sobre un fichero de uno de los tipos seleccionados se ejecutará el

Mastercam y éste leerá el fichero.

12. Cuando haya finalizado el proceso de instalación, le aparecerá un mensaje informándole que la instalación de Mastercam ha sido completada. Pulse OK .

Instalando Manualmente los Drivers del SIM

Si desea instalar los drivers del SIM de un modo manual, dispondrá de más opciones que en el modo automático. Para ver dichas opciones, ejecute el programa HINSTALL.EXE desde el directorio principal de Mastercam. Le aparecerá la siguiente ventana de ayuda:

Nota: Para consultar la información más actual sobre la instalación del SIM, consulte el fichero SIMS.TXT que encontrará en el directorio principal de Mastercam.

Para instalar manualmente los drivers del SIM

1. Desde la barra de tareas de Windows, pulse Inicio,

(28)

Instalando Mastercam 2-7 2. Seleccione el directorio donde tenga instalado Mastercam y escriba HINSTALL.EXE /i. Pulse OK para continuar.

(29)

Nota: Para ordenadores NEC PC-98 , escriba

HINSTALL.EXE /COMPUTERTYPE=NEC y pulse OK.

3. El sistema instalará los drivers HASP y le mostrará el siguiente mensaje.

4. Reinicie su ordenador para que la instalación tenga efecto.

Chequeando/Actualizando el SIM

Los drivers del SIM HASP incluyen una utilidad para chequear y/o actualizar el SIM. Usted deberá utilizar esta utilidad en el caso de que adquiera una actualización de Mastercam o si usted recibe un mensaje de error entrando en Mastercam.

Cuadro de Diálogo del Estado del HASP

Este cuadro de diálogo le aparecerá cuando utilice la utilidad de chequear/actualizar la pastilla HASP.

(30)

Read

El botón Read indica al sistema que analice la pastilla y que muestre el estado de esta.

Update

El botón Update actualiza la pastilla HASP.

Update Code

En esta zona debe entrar un número de actualización para su pastilla y pulsar el botón Update.

Serial Number

Esta zona le mostrará el número de pastilla HASP que usted posee. Cada pastilla HASP contiene un número único de identificación. Usted necesitará saber este número cuando realice llamadas de soporte técnico.

User Type

Esta zona identifica el propietario del SIM como Industrial, Educacional o Dealer.

Milling

Este apartado identifica el nivel de Mastercam Fresa disponible en el SIM.

Lathe

Este apartado identifica el nivel de Mastercam Torno disponible en el SIM.

Wire EDM

Este apartado identifica el nivel de Mastercam Hilo disponible en el SIM.

Design

Este apartado identifica el nivel de Mastercam Design disponible en el SIM.

Start Date/End Date

Este apartado muestra la fecha de inicio y final de autorización de utilización del SIM. Para algunas versiones de evaluación, la pastilla dispone de unas fechas de activación y desactivación. Usted no podrá utilizar el programa después de la fecha de final de autorización.

HASP Status

Este apartado le mostrará si esta utilidad ha encontrado o no el SIM HASP en su PC.

Para chequear o actualizar su SIM

1. Desde la barra de tareas de Windows, pulse Inicio,

(31)

2. Seleccione el directorio donde tenga instalado Mastercam y pulse HASP80.EXE. Pulse OK para continuar.

3. El sistema le mostrará el cuadro de diálogo de estado del HASP. Después de realizar la actualización o comprobación, pulse OK.

Entrando en Mastercam

Durante el proceso de instalación, el sistema situará los iconos de Mastercam en Inicio, Programas, Mastercam. Desde el submenú de Mastercam, seleccione el icono del producto Mastercam que usted desee utilizar y pulse el botón izquierdo del ratón. Le aparecerá la ventana de inicialización de Mastercam, siguiéndole a continuación la pantalla principal de Mastercam.

Para más información sobre los interfaces de Mastercam, consulte el capítulo “Los Interface de Mastercam”.

Nota: Para crear un acceso directo a Mastercam en Windows NT 4.0, Windows’95 o Windows'98 consulte su documentación sobre Windows.

Mensajes de Error

Si Mastercam no puede encontrar el SIM, el sistema le mostrará el siguiente mensaje de error.

El siguiente mensaje de error le indica que el SIM que usted posee no está activado para utilizar el programa seleccionado.

Saliendo de Mastercam

Para salir de Mastercam

(32)

Instalando Mastercam 2-11 2. Pulse Si para confirmar que desea salir de Mastercam. Si ha realizado cambios en el fichero MC8 actual y no los ha grabado, el sistema le preguntará si los desea grabar.

(33)

Los Interface de Mastercam 3-1

3 - Los Interface de Mastercam

Al entrar en Mastercam verá la pantalla principal de Mastercam (mostrada a continuación). La zona más grande de esta pantalla es el área gráfica, donde usted podrá crear y modificar geometría. El Menú Principal y el Menú Secundario están situados en la zona izquierda de la pantalla. La fila de iconos en la parte superior de la pantalla se denomina Barra de Iconos. La zona de color gris en la parte inferior de la pantalla representa el área de mensajes, en esta área el sistema le mostrará y a la vez le permitirá entrar información. Este capítulo le explicará el contenido y funcionamiento del Menú Principal, el Menú Secundario y la Barra de Iconos.

Menú Principal

Opciones

El Menú Principal le permite acceder a las funciones primarias de Mastercam. La siguiente tabla le muestra una pequeña descripción de cada función, y le indicará en que capítulo del manual puede encontrar más información sobre esta.

Barra de iconos Menu Principal Menu Secundario Area de Mensajes

(34)

3-2 Manual de Referencia de Mastercam Design Version 9.0

Opciones del Menú Principal

Analizar Le muestra toda la información relevante sobre las entidades seleccionadas. Consulte el capítulo Analizar para más información.

Crear Añade geometría a la base de datos del sistema y la dibuja en pantalla. Consulte los capítulos Crear, Crear-Curva, Crear-Superficie y Crear-Acotar para más información.

Ficheros Manipula los ficheros (guarda, obtiene, convierte, edita, imprime, etc.) Consulte el capítulo Fichero para más información.

Modificar Altera la geometría de pantalla con órdenes como acuerdo, ajuste, romper, unir, y otros. Consulte el capítulo Modificar para más información.

Editar Transforma geometría con las órdenes espejo, rotar, escalar, trasladar y offset. Consulte el capítulo Editar para más información.

Borrar Borra la geometría seleccionada de la pantalla de la base de datos del sistema. Consulte el capítulo Borrar para más información.

Pantalla Afecta a la visualización de la geometría en pantalla. Consulte los capítulos Pantalla y Pantalla-Configurar para más información.

Solidos Le proporciona una serie de opciones para crear y editar sólidos. Consulte el manual de sólidos para más información.

Mecanizado Accede al menú de mecanizados y le ofrece distintas opciones para crearlos. Consulte el manual de mecanizado para más información.

NC Utils Le proporciona una serie de opciones para editar, manipular y verificar los mecanizados. Consulte el manual de mecanizados para más información.

Estructura

La estructura del Menú Principal es jerárquica. Al escoger una opción del menú, se visualiza un nuevo menú basándose en su selección. El usuario navega a través de sucesivos menús hasta que la selección se completa. Por ejemplo, los menús mostrados a continuación representan el proceso de selección para crear un rectángulo utilizando la opción 2 puntos.

(35)

Para seleccionar una opción del menú utilizando el ratón, posicione el cursor encima de la opción del menú para que destaque, a continuación pulse el botón izquierdo del ratón. También tiene la posibilidad de seleccionar la opción del menú a través del teclado, tan solo tiene que pulsar la tecla que se encuentre subrayada en la opción del menú.

Botones de Operaciones

Los botones ANTERIOR y MENÚ PRINCIPAL están disponibles en cualquier momento para ayudarle a moverse a través de la estructura del Menú.

♦

Escogiendo ANTERIOR se moverá un paso hacia atrás en las selecciones del menú que haya realizado. Para realizar esta misma acción también puede pulsar la tecla Escape.

♦

Escogiendo MENÚ PRINCIPAL, el sistema le devolverá al Menú Principal. Para realizar esta misma acción pulse repetidas veces la tecla Escape hasta llegar al Menú Principal.

Menú Secundario

El Menú Secundario le permite cambiar varios

parámetros de trabajo. Este menú permanece

constante mientras esté en Mastercam. Las siguientes

opciones del Menú Secundario se encuentran

(36)

Z

Esta opción fija la altura de construcción actual. La altura de construcción es la altura del plano de construcción definido respecto al origen del sistema (X0Y0Z0). Cuando pulse en Z, le aparecerá el Menú de Selección de Punto. Utilice este menú o el Auto Cursor para fijar la Z en un punto existente o escriba un valor para la altura (Al teclear un número o letra, aparece el campo de entrada en la línea inferior de la pantalla), a continuación pulse [Enter]. Consulte el capítulo Métodos de Entrada de Puntos para más información.

(37)

Color

La asignación de distintos colores a la geometría es un método visual de organización de su trabajo en Mastercam. El botón Color del menú Secundario le muestra el color de construcción actual con el que será creada la geometría. Se puede cambiar el color del sistema en cualquier momento pulsando en el botón Color del Menú Secundario y escogiendo un nuevo color desde el cuadro de diálogo.

Cuando pulse en el botón Color, le aparecerá el cuadro de diálogo de la selección de colores, este le puede aparecer con la paleta de 16 o 256 colores, dependiendo de la configuración de inicio por defecto. La paleta de 16 colores es la que le aparecerá por defecto, en cualquier caso, puede cambiar de una paleta a otra simplemente pulsando en el botón [[16/256 colores]. Durante una sesión de Mastercam, el cuadro de diálogo guardará en memoria la paleta de más reciente utilización. Para más información sobre como cambiar la paleta de colores por defecto, consulte el apartado Pantalla-Parámetros de Configuración del Sistema en el capítulo Pantalla-Configurar.

El siguiente gráfico le muestra el cuadro de diálogo de selección de colores con una paleta de 16 colores.

Para cambiar el color actual de creación

1. Desde el Menú Secundario, escoja Color. Le aparecerá el cuadro de diálogo de selección de color.

2. Introduzca un color mediante una de las siguientes acciones:

♦ Escriba el número asignado al color en el cuadro de texto.

♦ Utilice el ratón para seleccionar un color de la paleta.

♦ Escoja Seleccionar, a continuación seleccione una entidad que tenga el color que desea instaurar. 3. Pulse OK para fijar el nuevo color y cerrar el cuadro de

(38)

Nivel

Mastercam le permite asignar su geometría por niveles (También llamados: Capas) de modo que pueda organizar su trabajo de un modo eficiente. Mastercam soporta 255 niveles (numerados del 1 al 255) y seis atributos de niveles: Principal, Mascara, Visibles, Nombre , Conjuntos y Entidades.

(39)

Al escoger Nivel desde el Menú Secundario, le aparecerá el cuadro de diálogo de gestión de niveles.

Nota: También puede acceder al cuadro de diálogo de niveles con la combinación de teclas [Alt+Z].

Nota: para obtener información sobre la introducción de niveles en el área de mensajes en lugar de utilizar el cuadro de diálogo de la selección de niveles, consulte la sección Pantalla-Parametros de Configuración del Sistema del capítulo Pantalla-Configurar.

♦

Niveles en la lista Permite especificar el tipo de niveles

que aparece en la lista:

Todos Muestra los 256 niveles.

Usados Muestra los niveles que contienen geometría.

Con nombre Muestra los niveles que tienen nombre, aunque no contengan geometría.

Usados o con

(40)

♦ Nivel Principal Es el nivel en el cual se está creando la

geometría. Mientras se está dibujando, se puede cambiar el Nivel Principal en cualquier momento mediante la elección del botón Nivel del Menú Secundario. Podemos cambiar el Nivel Principal:

♦ Situando el cursor sobre la línea del nivel que queremos pasar a Principal y haciendo clic con el botón derecho del ratón, se desplegará un submenú, seleccionar “Establecer como principal” .

♦ Escribiendo el número en el campo Número del recuadro Nivel principal.

♦ Escribiendo el nombre en el campo Nombre del recuadro Nivel principal.

Si como Nivel Principal escoge uno no visible, podrá continuar creando geometría en dicho nivel, pero no la verá hasta que haga el nivel visible.

Por defecto el Nivel Principal siempre se pone visible, a menos que se desactive la opción “Nivel principal siempre visible” que se encuentra en la parte inferior izquierda del letrero de diálogo de Niveles.

Nivel Mascara

Este atributo le ayuda a evitar la selección de entidades no deseadas, permitiendo solamente la selección de las entidades que se hallan sobre un nivel determinado, al que se le ha activado como Mascara. Las entidades de los otros niveles no estarán disponibles para su selección, pero permanecerán visibles, y podrá continuar creando geometrias en cualquier nivel.

Puede asignar el Nivel Máscara haciendo un clic en la columna Máscara del mismo en la lista. Cuando aparece el símbolo el Nivel es el Nivel Máscara.

Niveles Visibles

Este modo le permite seleccionar los niveles que desee ver; solo se visualizará la geometría de los niveles visibles. Por ejemplo, si situa las notas y las dimensiones en un nivel distinto al de la geometría, podrá hacerlas invisibles mientras genera los mecanizados, pero visibles cuando realice un ploteado de la pieza.

Puede hacer que un Nivel sea visible haciendo un clic en la columna Visible del mismo en la lista. Cuando aparece el símbolo el Nivel es visible.

(41)

Los Interface de Mastercam 3-9 Puede modificar este atributo en todos los niveles a la vez, mediante las opciones:

♦ Escoja Todos para activar todos los niveles.

♦ Escoja Ninguno para desactivar todos los niveles.

Editar Nombres

Puede asignar un nombre a un Nivel, o cambiar el nombre existente, haciendo doble clic sobre la columna Nombre del mismo.

Conjuntos

Puede nombrar varios niveles con un mismo nombre de conjunto. Por ejemplo, tenemos un nivel de acotación otro de cajetín y otro con notas explicativas, a los tres niveles se les asigna un mismo nombre de conjunto, ejemplo; Plano. Esta función nos permite visualizar u ocultar todos los niveles que tengan un mismo nombre de conjunto.

Colocar el cursor sobre la línea del Nivel y en la zona de Conjuntos, pulsar botón derecho del ratón, aparecerá el siguiente submenú:

Seleccionar, Visualizar u Ocultar Conjuntos, según interese.

Lista de entidades por nivel

Desde el submenú, pulsando en Lista de entidades por nivel, obtendrá una lista de la cantidad y tipo de entidades que existen en cada nivel. Puede obtener la lista solamente de los niveles que tenga visibles o bien de todos los niveles, aunque no están visibles.

Si lo desea podrá grabar esta lista en un fichero de texto.

Obtener / Guardar ficheros de niveles

Desde el submenú, pulsando en Guardar fichero Niveles, podrá guardar la estructura de Niveles que tenga, en un fichero que posteriormente podrá recuperar en cualquier otro dibujo nuevo mediante la opción Cargar fichero Niveles.

(42)

Visualizar / Ocultar lo seleccionado

Mediante el sistema estandard de Windows, puede seleccionar varios niveles y a continuación desde el submenú, pulsando en Visualizar u Ocultar lo seleccionado ejecutarlo en bloque.

Atributos

Esta opción fija los atributos de dibujo de las Entidades. Puede seleccionar individualmente el atributo a modificar, puede pulsar en Igual que.... y seleccionar en pantalla una entidad, los atributos activos pasarán a ser los de la entidad seleccionada.

(43)

También puede pulsar en Atributos entidad y le aparecerá el letrero de diálogo mostrado en la parte inferior. Este letrero le permite asignar atributos específicos según el tipo de entidad.

Los demás tipos de entidades se continuarán creando con los atributos generales del primer letrero de diálogo.

Una vez definidos atributos específicos para uno o varios tipos de entidades, puede pulsar en “Aplicar a entidades existentes”, y todas las entidades de estos tipos, que ya estuvieran creadas, se actualizarán con los nuevos atributos.

Grupos

Las entidades agrupadas pueden ser seleccionadas todas a la vez, como si se tratara de una sola entidad. Por ejemplo, se pueden agrupar las entidades Punto que representan centros de taladros y al realizar la operación Taladro seleccionarlos todos de una vez.

Para crear un grupo

1. Seleccione Grupos en el Menu Secundario. Aparece el diálogo Grupos.

(44)

3. Teclee un nombre para el nuevo grupo y pulse [Enter]. 4. Seleccione las entidades que deben pertenecer al grupo.

5. Pulse [Hecho] al terminar. Aparece el diálogo Grupos con el nuevo grupo en la lista.

6. Pulse [Ok] para salir.

Notas:

♦ Una entidad puede pertenecer a varios grupos simultáneamente.

♦ Los grupos solo pueden contener entidades. Las Operaciones de mecanizado no pueden ser agrupadas aquí, pero pueden organizarse por grupos desde el Gestor de Operaciones.

♦ Para seleccionar las entidades pertenecientes a un grupo, seleccione Grupo en el menú de selección. Las entidades del grupo, continúan pudiendo ser seleccionadas individualmente mediante cualquier otro método de selección.

♦ Para cambiar el nombre de un Grupo, haga doble-clic sobre el mismo en la lista. El nombre puede ser modificado. Cambie el nombre y pulse [Enter].

♦ Para crear un grupo vacío, debe crear un grupo nuevo y pulsar [Hecho] sin seleccionar entidad alguna.

Añadir/Quitar entidades a un grupo

1. Seleccione Grupos en el Menú Secundario. Aparece el diálogo Grupos.

2. Seleccione el Grupo en la lista.

3. Pulse [Añadir a] para añadir entidades, o [Quitar] para retirar entidades.

4. Seleccione las entidades a añadir o retirar. 5. Seleccione [Hecho].

6. Seleccione [Ok] para salir.

Visualizar las entidades de un grupo

2. Seleccione el grupo en la lista.

3. Pulse [Vista]. En la pantalla gráfica se visualizan solamente las entidades del grupo. En la línea inferior aparece un informe del total de entidades.

4. Pulse [Enter] para volver al diálogo de Grupos. 5. Seleccione [Ok] para salir.

(45)

Los Interface de Mastercam 3-13 1. Seleccione Grupos en el Menu Secundario. Aparece el diálogo

Grupos.

2. Seleccione el grupo en la lista.

3. Seleccione [Borrar]. El grupo queda eliminado y desaparece de la lista.

(46)

Seleccionar un grupo mediante una entidad

Esto le permite identificar un grupo seleccionando una de sus entidades. Resulta útil cuando no recordamos el nombre de grupo, pero sabemos almenos una de las entidades que lo componen.

2. Seleccione [Selec...].

3. Seleccione una entidad perteneciente al grupo y luego [Hecho]. En la lista de grupos, aparece seleccionado el grupo en cuestión. 4. Seleccione [Ok] para salir.

Mask

Esta opción le permite seleccionar las entidades que se encuentren en un nivel determinado; las entidades que se encuentren en los otros niveles no estarán disponibles para su selección.

Plano Hta

El plano de herramienta es un plano 2D que representa los ejes XY y el origen de la máquina CNC. Esta opción no se utiliza en el módulo de diseño de Mastercam. Para más información sobre esta opción, consulte el Manual de Referencia de Mastercam Fresa.

Plano C

Esta función le permite definir en el plano en el cual se dibuja, puede ser bidimensional o 3D para dibujar en cualquier coordenada X Y Z.

Para más información consulte el siguiente capítulo “Planos de Construcción”

Vista

Esta función hace referencia a la vista gráfica, esta define el modo de ver la geometría en pantalla. Cuando usted selecciona Vista desde el Menú Secundario, el sistema le muestra la primera pantalla del menú Vista con todas las opciones disponibles.

Muchas de las opciones de esta función son las mismas que las que puede encontrar en el menú de plano de construcción; aunque en este caso hacen referencia al modo de visualizar la geometría en lugar de hacer referencia al modo de construirla. Las opciones descritas a continuación son exclusivas de la función Vista, el resto de funciones funcionan de forma similar a las de los Planos de construcción.

♦ Dinámico

♦ Isometrica

(47)

(48)

Dinámico

Esta opción le permite cambiar la vista gráfica dinámicamente mediante la alteración de la posición de la geometría en el área gráfica. La vista que usted cree, será una vista temporal indicada por la letra M (de mouse, ratón en inglés). Para convertir esta vista en permanente con un número asignado, fijaremos el plano de construcción igual a la vista gráfica.

Esta opción le proporciona tres subfunciones para alterar la posición de la geometría; rotar, zoom, trasladar. La opción por defecto es la de rotar, aunque usted podrá cambiar la opción sobre la marcha con solo pulsar las iniciales de cada función

♦

Rotar – Dispone de dos opciones, que se definen en la

configuración de Mastercam. Una le mantiene siempre vertical el eje Z, si mueve el cursor de derecha a izquierda, el sistema rotará la geometría sobre el eje Z en el plano XY. Si usted mueve el cursor de arriba a abajo, el sistema rotará la geometría respecto al eje Z. La segunda, llamada libre, moverá simultáneamente los 3 ejes en el espacio, según el movimiento de ratón que realice.

♦

Zoom – Le permite acercar o alejar la geometría en

pantalla, mediante el movimiento del ratón, para que esta de la apariencia de estar más cerca o más lejos sin cambiar la orientación de esta.

♦

Trasladar – Le permite mover la geometría a una nueva

posición en el área gráfica sin cambiar la orientación de la geometría.

Para usar la función Dinámico

1. Desde el Menú Secundario, pulse Vista, Dinámico. Le aparecerá el Menú de Entrada de Puntos.

2. Entre el punto sobre el cual se realizará la rotación de la geometría.

3. Realice una o más de las siguientes operaciones:

♦ Mueva el ratón para rotar la geometría.

♦ Pulse [Z] y mueva el ratón para hacer zoom dinámico.

♦ Pulse [T] y mueva el ratón para trasladar la geometría.

♦ Pulse [R] para volver a la función de rotación, utilice el ratón para rotar la geometría.

(49)

Ratón

Esta función sigue la misma filosofía que la función Vista, Dinámico; la diferencia es que la función ratón afecta a los ejes de la geometría, adaptándose a continuación la geometría a la nueva vista, mientras que la opción dinámico afecta directamente a la geometría.

(50)

=Plano C

Esta opción actualiza la vista gráfica igualándola al plano de construcción.

Isométrica

Esta opción coloca la vista gráfica en perspectiva isométrica con respecto al plano de construcción (WCS) actual.

Nota:

También puede acceder a los puntos de vista

más habituales y otras funciones de pantalla, pulsando

el botón derecho del ratón, con el cursor situado en el

área gráfica. Le aparecerá el siguiente submenú:

Resaltar selección: está activo por defecto, ello provoca que cuando va a

seleccionar una entidad con el ratón, la que se encuentra más próxima al cursor se resalta en color blanco, con lo que Vd. sabe en todo momento que entidad se seleccionará cuando haga el clic con el ratón.

Autocursor: está activo por defecto, ello provoca que cuando va a seleccionar un punto concreto de una entidad, extremo, mitad, etc. , al acercar el cursor le aparece un cuadrado que selecciona el extremo de la entidad o la intersección de dos entidades o cualquier otro punto concreto, sin tener que fijar en el menú el tipo de punto que quiere seleccionar. Si lo desactiva deberá fijar en el menú si quiere seleccionar un extremo, intersección, centro, etc.

(51)

Barra de Iconos

La barra de iconos le ofrece otra posibilidad de trabajar dentro de Mastercam. Está comprendida de una serie de iconos que le proporcionan el acceso directo a una serie de funciones de Mastercam que de otro modo sería necesario más de un paso para poder acceder a ellas. El número de iconos a lo largo de la parte superior de su pantalla variará en función de la resolución de su pantalla; de cualquier modo, usted puede utilizar los iconos con las flechas para moverse a lo largo de distintas páginas de iconos.Cada icono de la barra de iconos se encuentra identificado por un icono concreto o un número. Para saber que es lo que hace un icono en concreto, sitúese encima del icono con el cursor, al cabo de unos instantes le aparecerá un recuadro con la función del icono. Para obtener información sobre como modificar la barra de iconos, consulte en el apartado Parámetros de Configuración del Sistema, Botones/Letras en el capítulo Pantalla, Configurar.O bien utilice el C-Hook Iconsmanager que se le suministra sin cargo junto con la versión 9 de Mastercam. Mediante Icons manager puede personalizar su barra de iconos con suma facilidad y flexibilidad.

(52)

Planos de Construcción 4-1

4 - Planos de Construcción

El Plano C (plano de construcción) es un plano bi-dimensional donde usted crea la geometría y que usted puede definir en cualquier zona del espacio tri-dimensional. No es necesario que el plano de construcción sea el mismo que la vista gráfica, lo que si es importante es que chequee ambos parámetros a la hora de crear geometría para evitar la creación de geometría en zonas indeseeadas. Consulte “Vista” para más información sobre como fijar la vista gráfica.

El origen del plano de construcción por defecto es el mismo que el origen del sistema (X0Y0Z0), este es un punto de referencia fijo para toda creación de geometría. Si el origen de construcción es reasignado, le aparecerá un asterisco (*) en el botón de Pla.C. y usted podrá ver las coordenadas de construcción en el área de mensajes pulsando Pla.C. Para ver la posición relativa del origen de construcción en el área gráfica, usted también puede pulsar [F9].

Nota: Para obtener información de como fijar el color del origen de construcción, consulte el capítulo Pantalla-Configurar.

Para reasignar el origen de construcción

1. Desde el Menú Secundario pulse Pla C.

2. Pulse [Alt+O]. Le aparecerá el menú de Punto de Entrada. 3. Defina con un punto el nuevo origen de construcción. 4. Para volver al origen de sistema vuelva a pulsar Pla C y a

continuación Alt + O y escriba 0,0,0

Menú del Plano de Construcción

Cuando usted seleccione Plano C desde el Menú Secundario, le aparecerá el Menú del Plano de Construcción para permitirle fijar el plano de construcción con el cual va a trabajar. Pulsando en Menú siguiente, le aparecerá la siguiente página de las opciones del menú. Los siguientes planos de construcción se encuentran descritos en esta sección:

♦ 3D ♦ Normal ♦ Planta/Alzado/Perfil ♦ Ultimo ♦ Número ♦ =Vista ♦ Nombre ♦ =Plano H ♦ Entidad ♦ ♦ Rotar ♦

(53)

3D

Esta opción utiliza un número ilimitado de espacios 3D como planos de construcción en lugar de utilizar un plano de construcción 2D. Si la entidad que usted crea se encuentra paralela a un plano definido, Mastercam creará la entidad en el plano definido; de otro modo, Mastercam creará la entidad en el plano de construcción Planta en la altura de construcción Z actual, o en la altura Z especificada por las entidades que usted haya utilizado para crear la entidad. Por ejemplo, si usted crea un arco que es tangente a una entidad, Mastercam utilizará la altura de construcción de la entidad tangente para determinar la altura Z del nuevo arco.

Planta / Alzado /Perfil

Estas opciones le permiten crear geometría en la planta, alzado o perfil de su pieza.

Número

Esta opción le permite fijar el plano de construcción refiriéndose al número de una vista predefinida. Existen ocho vistas estándar, cada una con un número predefinido:

♦ 1 - Planta ♦ 5 -Perfil

♦ 2 - Alzado ♦ 6 - Perfil Posterior

♦ 3 - Alzado Posterior ♦ 7 - Isométrica

♦ 4 - Planta Posterior ♦ 8 - Axonométrica

Las primeras seis vistas corresponden a los seis lados de un cubo. Las vistas Isométricas y Axonométricas son vistas 3D que muestran los lados de planta, alzado y perfil de un objeto. El término isométrico es más exacto que el axonométrico, y hace referencia a una vista en que la proyección de los ejes X,Y y Z a esta vista tienen la misma longitud. El siguiente gráfico muestra un cubo en las vistas axonométrica e isométrica.

(54)

Planos de Construcción 4-3 Puede existir un número ilimitado de planos de construcción además de los ocho planos de construcción estándar. Usted puede crear intencionadamente nuevos planos de construcción. Además, el sistema crea automáticamente nuevos Planos C cada vez que la geometría define un

(55)

nuevo plano. Cuando un nuevo plano es creado, Mastercam le asigna el número disponible siguiente. Usted podrá volver a llamar este número más adelante en Mastercam a través de entrar su número en la selección por número del plano de construcción.

Nombre

Esta opción le mostrará el letrero de diálogo de gestión de Planos para que seleccione el plano de construcción que le interese.

Último

Esta opción fija el plano de construcción como el Plano C que se utilizó más recientemente antes de definir el Plano C actual.

Entidad

Esta opción le permite fijar como plano de construcción el de una entidad o entidades que se encuentren en el área gráfica. Cuando seleccione dicha opción, el sistema le pedirá que seleccione la(s) entidad(es) mediante uno de los tres métodos de selección. Antes de realizar su selección, usted tiene la opción de seleccionar Solo para utilizar el Menú Solo y limitar sus parámetros de selección. Cada opción de selección se describe a continuación:

♦

Entidad Plana - Fija el plano de construcción al de una

entidad plana que usted selecciona, esta puede ser un spline 2D, un arco o cualquier entidad que defina un solo plano.

♦

2 Lineas - Fija el Plano C al plano formado por dos líneas.

No es necesario que las líneas intersecten, pero no deben ser colineales. El orden de selección de las líneas es importante. La primera línea que seleccione determinará la posición X positiva y la altura Z de construcción. La segunda línea determinará la dirección Y positiva.

♦

3 Puntos – Define el Plano C a partir de tres puntos

seleccionados por el usuario, estos puntos deben ser únicos y no colineales.

Después de que usted seleccione una o varias entidades, Mastercam le mostrará el Menú del Plano Seleccionado y una representación gráfica de los ejes del plano. Seleccionando Siguiente le irán apareciendo todos los planos paralelos posibles. Cuando tenga posicionados los ejes a su gusto, escoja Grabar. Si el plano aun no se encontraba definido, el sistema lo grabará con el número de Plano C más bajo disponible.

(56)

Rotar

Esta opción le permite definir un plano de construcción a través de la rotación del Plano C actual. Cuando usted seleccione esta opción, le aparecerán los ejes en 3D representándole el plano C actual, y el menú de rotar plano C con las siguientes opciones para rotar los ejes:

(57)

♦

X+ arriba – Rota los ejes en el plano XZ basándose en el

ángulo de rotación que usted introduzca.

♦

Y+ arriba – Rota los ejes en el plano YZ basándose en el

♦

Sobre Z – Rota los ejes en el plano XY basándose en el

♦

Grabar – Fija el Plano C actual en el Plano C rotado y le

asigna el número más bajo disponible.

Normal

Esta opción le permite fijar el plano de construcción basándose en el vector normal de una línea seleccionada. Cuando usted seleccione una línea, el sistema definirá un Plano C que es perpendicular a la línea y que cambia su ‘Z’ de construcción para coincidir con la ‘Z’ del extremo de la línea más próximo al lugar donde usted seleccionó la línea. A continuación deberá utilizar el Menú de Selección de Plano para seleccionar con que plano paralelo desea trabajar.

Nota: La orientación del eje XY en un Plano C creado con esta función se asigna arbitrariamente; es posible que necesite rotar el Plano C para fijar la orientación de los ejes que usted desee.

=Vista

Esta opción configura el Plano C para que coincida con la vista actual.

=Plano H

Esta opción configura el Plano C para que coincida con el plano de herramienta. Si usted tiene el Plano H en Off, el sistema situará el Plano C en 3D. Para más información sobre los planos de hta, consulte el Manual de Referencia de Mastercam Fresa v9.0

WCS

Esta función potencia la gestión de los planos de construcción,

permitiéndole nombrar los planos, asignarles Origen de coordenadas y que el plano que tiene activado el WCS represente la nueva vista en Planta, con lo que Alzado, Perfil y los demás planos de Sistema se definan con referencia a la vista del plano WCS activo.

(58)

Planos de Construcción 4-7 Al pulsarla le aparecerá el siguiente letrero de diálogo:

(59)

Al iniciar un dibujo nuevo, solamente tendrá disponibles las 8 vistas o planos predefinidos de Mastercam.

Para definir un nuevo plano, que figure en la lista de planos, sitúe el cursor en el área del listado de planos y pulse el botón derecho del ratón, le aparecerá el siguiente submenú, seleccione “Crear” y a continuación “Seleccionar menú”, retornará al menú de definición de planos, seleccione “Entidad” y pulse en un arco, 2 linees, 3 puntos, o una entidad plana (superficie o cara de sólido) este se añadirá a la lista con el nombre por defecto de VISTA NUEVA #1

Si ha seleccionado una entidad plana, el nuevo plano mantendrá el origen del sistema, si ha seleccionado un arco, el origen del nuevo plano será el centro del arco, si ha seleccionado 2 linees, el origen del nuevo plano será la intersección de las dos linees.

Las coordenadas del nuevo origen las verá en la parte inferior del letrero de diálogo

(60)

Puede seleccionar un nuevo Origen, pulsando en el botón Selecc... , retornará a la pantalla gráfica para seleccionar el nuevo Origen de este plano.

Por defecto “Asociativo” está activado, ello quiere decir que todas las operaciones de mecanizado que realice, utilizando este plano tendrán este origen y cualquier modificación que se realice a este plano afectará a las operaciones de mecanizado asociadas. Si no quiere que esto ocurra, debe desactivar “Asociado”.

Puede cambiar el nombre del plano, escribiendo el nuevo nombre en la parte inferior del letrero de diálogo, asimismo le puede agregar un comentario explicativo.

Orígenes (coordenadas X0,Y0,Z0)

El origen del sistema, coincide con el WCS del plano Planta, siempre que quiera volver a trabajar con el sistema de coordenadas por defecto de Mastercam, deberá pulsar en WCS, activar la visualización de Vistas 1-8 y colocar la señal W en el plano Planta.

Colocando la señal W en otro plano, activará el Origen de este plano, que se mantendrá activo aunque seleccione otros planos de trabajo desde el menú normal de selección de planos de Mastercam. La selección de Origen mediante la función Alt-O , le definirá un nuevo Origen con referencia al Origen definido en el plano que contenga W en aquel momento.

Vistas

El plano que contiene W , es el que define la nueva vista en Planta, y con respecto a esta, se definen las vistas ortogonales (Alzado, Perfil, Bottom, etc) e Isométrica.
