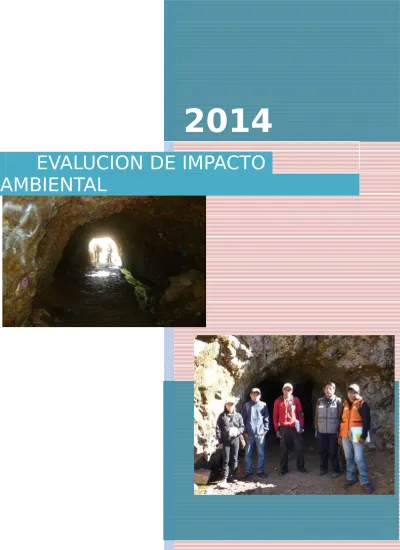

2014
EVALUCION DE IMPACTO
AMBIENTAL
.
UNIVERSIDAD NACIONAL DEL
ALTIPLANO 23/07/2014
RESUMEN
Pumperia es un yacimiento filoniano meso a epitermal de baja sulfuración y de mediana a baja temperatura, es mena principalmente de plata y plomo. La mineralización está emplazada en brechas y aglomerados volcánicos del Grupo Tacaza.
La exploración minera permite la localización de los recursos mineros a explotar cuidando de no dañar el medio ambiente de la zona. Se realiza con responsabilidad social manteniendo el diálogo entre las autoridades, la comunidad y los empresarios. Esta actividad supone un alto riesgo económico pues sólo se recupera el gasto al encontrar un yacimiento que se explote.
Toda exploración debe contar con un Estudio de Impacto Ambiental (EIA), con el objeto de conocer el potencial impacto ambiental de su puesta en operación. En el EIA se describen los aspectos físico-naturales de la zona del yacimiento, así como los biológicos, socio-económicos y culturales de su área de influencia. En el EIA se prevé los efectos y consecuencias de realizar la actividad minera, y se establece los métodos de remediación. Su contenido es público.
CAPITULO I. ASPECTOS GENERALES
1.1. INTRODUCCION
El presente trabajo se constituye en la síntesis de los aspectos relevantes de la Evaluación Ambiental del proyecto de exploración mina Pumperia, el cual se ejecutara en una área total de 200 ha aprox. para lo que será necesario realizar labores de exploración minera que se detallan en el presente estudio, ubicada en el distrito de Puno, Provincia y región de Puno.
Este estudio de Evaluación Ambiental ha sido elaborado en cumplimiento de la normatividad vigente sectorial y nacional, principalmente en lo señalado en el reglamento para la protección ambiental de las actividades mineras de exploración. Si bien todas las etapas del ciclo de vida de una mina son importantes, la exploración tiene un papel más significativo, en tanto que los estudios que en ese momento se realizan permiten determinar la magnitud (reserva) y calidad (ley) del mineral que se encuentra en el yacimiento.
De acuerdo al impacto previsto de la actividad de exploración, el titular minero deberá presentar una Declaración Jurada o una Evaluación Ambiental, donde señale los impactos y controles a ejecutar por efectos de su presencia.
Para el presente estudio de Evaluación Ambiental se han considerado los criterios de calificación de impacto y valorización, lo cual se empleó mediante el uso del método de CONESA -1997).
1.2. ANTECEDENTES
La Provincia colonial de Paucarcolla estaba conformada por tres zonas territorialmente discontinuas: al norte, la zona de Huancané, Vilque, Moho y Conima; al centro, la zona de Coata y Capachica; y al sur, la zona de Paucarcolla, Tiquillaca, Puno e Icho.
Las Minas de Salcedo, siendo la Mina Pumperia parte de ella, han sido trabajadas desde el tiempo de la colonia, siendo trabajadas por los Hermanos Don José y Gaspar Salcedo después de su llegada a Puno en 1660, seguido por el hijo de José Salcedo el Marqués de Villa Rica, posteriormente por Markhan en 1718, de 1824 a 1825 por la Compañía Achila, en 1826 por el General O´Brien, en 1830 por el empresario ingles Mr. Begg. En el año 1954 R. H. Kimball denunció el área de Manto para la empresa Cerro de Pasco Corporation y desde el año 1955 la empresa ha hecho exploraciones hasta que en 1968 se iniciaron con los trabajos de limpieza del socavón el Manto. El 20 de abril de 1975 Minero Puno E.P.S. inicia los trabajos de exploración de la mina Pumperia con la rehabilitación de la Galería Principal y la continuación de labores subterráneas. Actualmente en la Mina Pumperia está dentro de la concesión de la empresa minera buenaventura en la que se observa canchas de mineral abandonadas a la intemperie de la superficie y con libre acceso a las galerías subterráneas
1.3. OBJETIVO 1.3.1. GENERAL
Elaborar el informe técnico de Evaluación Ambiental en la mina escuela Pumperia del distrito de puno, provincia y región puno.
1.3.2. ESPECIFICO
Realizar el cartografiado geológico de pasivos ambientales del área de estudio.
Caracterizar y describir el medio físico, biótico, socio económico en los que se desarrolló el proyecto Pumperia.
Identificar y evaluar los impactos ambientales positivos y negativos que se generen en las distintas etapas del proyecto.
Describir los pasivos ambientales con la matriz de identificación y valorización de impactos.
Presentar un Plan de Manejo Ambiental en el que queden precisados y ubicados las medidas ambientales para la prevención, corrección, mitigación y compensación de los impactos ambientales negativos y las que permitirán incrementar los positivos.
Plantear medidas de remediación para establecer un posible trabajo exploratorio y de explotación.
1.4. UBICACIÓN Y ACCECIBILIDAD UBICACIÓN POLITICA
Cuadro Nº 01: Área de ubicación política
UBICACIÓN GEOGRAFICA
El área de estudio de ubica en el distrito de Puno, Provincia de Puno, departamento de Puno, en el altiplano Peruano que comprende entre las cordilleras occidental por el W y oriental por el E, solo se tiene un solo acceso desde la ciudad de Puno a 7.4km aprox. entre la ruta Puno – Moquegua.
Coordenadas UTM
E N
Cuadro Nº 02: Área de ubicación UBICACIÓN POLITICA
DEPARTAMENTO PUNO
PROVINCIA PUNO
DISTRITO PUNO
ZONA DE ESTUDIO POMPERIA
VÉRTICE
1 389200 8242200
2 390400 8242200
3 389200 8240800
MAPA DE UBICACION UBICACIÓN ALTIMETRICA ALTURA COTA Altura máxima 4200 Altura mínima 3950 Altura promedio 4035
Cuadro Nº 03: Coordenadas de ubicación
ACCESIBILIDAD
TRAMO DISTANCIAKm TIEMPO(min) TIPO DE
VIA
VIA PRINCIPAL
Lima - Juliaca 950 aprox. 90 aérea Aérea
Juliaca - Puno 45 45 asfaltado Puno - Juliaca
Puno - Laraqueri 30 40 asfaltado Puno –Moquegua
Puno – Cº
Pumperia 7.4 15 asfaltada Puno –Moquegua
Cuadro Nº 04: Vías de acceso 1.5. METODOLOGIA DE TRABAJO
Para realizar la evaluación ambiental de la mina escuela pumperia utilizamos metodología de trabajo de gabinete y campo, de acuerdo a lo planificado por el grupo de trabajo.
Para ello utilizamos los equipos de campo y de gabinete como como GPS, brújula, lupa, Picsa, Wincha, flexo metro, laptos entre otros.
RECOPILACION Y ANALISIS DE INFORMACION
OBTENCION Y DIGITALIZACION DEL MAPA BASE FASE I RECONOCIMIENTO DECAMPO
LEVANTAMIENTO DEL MAPA TOPOGRAFICO TRABAJO DE CAMPO
DIGITALIZACION Y ELABORACION DE LOS MAPAS
FASE II ANALISIS DE DATOS TOMADAS EN CAMPO ELABORACION DEL INFORME FINAL 1.6. FASES DE TRABAJO
Se han realizado el trabajo tanto en gabinete como en campo, mediante las siguientes Fases:
1.6.1. FASE I
Esta fase comprende el trabajo de gabinete y campo:
RECOPILACIÓN Y ANALISIS DE INFORMACIÓN: Se ha recopilado información del Ministerio de Energía y Minas, Gobierno Regional de Puno el proceso de ordenamiento territorial y adicionalmente se ha consultado otros libros de las cuales se han extraído información necesaria.
OBTENCIÓN Y DIGITALIZACION DEL MAPA BASE: Para el mapeo local y regional se ha obtenido mapas temáticos a escala 1:5000 y posteriormente digitalizada.
RECONOCIMIENTO DE CAMPO: Se realizó 2 salidas de campo como se nuestra en el cronograma.
TRABAJO DE CAMPO: Se ha realizado los mapeos de pasivos ambientales y de fuentes de aguas a escala local de 1:5000 y posterior toma de fotografías.
1.6.2. FASE II
Esta fase comprende el trabajo de gabinete, donde se realizó lo siguiente:
DIGITALIZACIÓN Y ELABORACIÓN DE LOS MAPAS: Para esto se ha hecho uso del software MAP INFO V.8 y ARC GIS 9.2.
Análisis de Datos Tomados en el Campo.
ELABORACION DEL INFORME FINAL: Una vez terminada las actividades anteriores se procedió con la redacción del Informe final y la preparación de diapositivas para la sustentación del presente estudio.
1.6.3. CUADRO RESUMEN DE FASES DE TRABAJO
FA S E S D E T R A B A JO
1.7. CRONOGRAMA DE ACTIVIDADES
CRONOGRAMA DE ACTIVIDADES
ACTIVIDADES JULIO - AGOSTO 2014
23 24 25 26 27 28 29 30 31 1 2 3 4 5 6 7 8 9 10 11 12 13 REVISION BIBLIOGRAFICA -INFORMACION 1ra SALIDA DE CAMPO 2da SALIDA DE CAMPO TRABAJODE GABINETE TRABAJO DE GABINETE - PLANOS PRESENTACION DE AVANCES EVALUACION DE RESULTADOS ENTREGA DE INFORME FINAL EXPOSICION DEL INFORME Cuadro Nº 05. 1.8. MARCO LEGAL 1.8.1. NORMATIVIDAD NACIONAL
Ley N° 28611 “Ley General del Ambiente”
Decreto Legislativo N° 1013 “Ley de Creación, Organización y Funcionamiento del Ministerio del Ambiente”.
Ley N° 29338 “Ley de Recursos Hídricos” y su Reglamento aprobado por Decreto Supremo N° 001-2010-AG.
Decreto Supremo N° 1099 “Decreto Legislativo que aprueba acciones de interdicción de la minería ilegal en el departamento de Puno y remediación ambiental en las cuencas de los ríos Ramis y Suches” (12.02.2012).
Decreto Supremo N° 033-2011-EM; Adecuación de Petitorios Mineros y Suspensión de Admisión de Petitorios Mineros en el departamento de Puno.
1.8.2. NORMATIVIDAD REGIONAL
Ordenanza Regional N° 002 – 2008 Gobierno Regional Puno “Adecuación de la Comisión Ambiental Regional CAR de la Región Puno al D. Leg. 1013 Ley de Creación, Organización y Funcionamiento del Ministerio del Ambiente”
Ordenanza N° 018 – 2010 Gobierno Regional Puno “Aprueban Política Regional del Ambiente del Gobierno Regional Puno”.
Resolución Directoral N° 076.DREM PUNO/D “Aprueban Directiva N° 001.DREM PUNO/D, relativa a las acciones de control de maquinarias pesada en el distrito minero de Ananea como parte del Plan de Acción dirigido a lograr la recuperación de la cuenca Ramis” (12.12.2008).
Ordenanza 004-2013-GRP-CRP Gobierno Regional Puno “Crear el Grupo Técnico Regional de Recurso Hídrico, como instancia consultiva de coordinación y concertación, orientados a la conservación y uso sostenible del agua y formulación de políticas generales sobre gestión integral de los recursos hídricos y el mismo
que se encargará de elaborar la Estrategia Regional de Recursos Hídricos de la Región Puno en base a la legislación nacional vigente”.(17.04.2013)
Ordenanza N° 015 – 2007 Gobierno Regional Puno “Conforman equipo Técnico Multisectorial Regional para la evaluación de agro biodiversidad en área del Lago Titicaca, identificar peligros de pérdida y opciones de conservación segura de parientes silvestres de cultivos nativos, recuperación de conocimientos tradicionales y fortalecimiento de la organización comunal para la conservación in situ de la agro biodiversidad del Altiplano” (21.10.2007).
Ordenanza 013-2011-GRP-CRP Gobierno Regional Puno “Aprueba el órgano consultivo de la “Unidad de Diálogo y concertación” para la promoción de la cultura de Paz y manejo constructivo de conflictos sociales en la Región Puno” (05.07.2011)
Ordenanza 005-2011-GRP-CRP Gobierno Regional Puno “Disponen la suspensión de los petitorios mineros metálicos en la zona Sur del territorio de la región Puno en el marco de las competencias del Gobierno Regional Puno, hasta la conclusión del proceso de Zonificación Ecológica y Económica, así como el Plan de Ordenamiento Territorial, así como la implementación estricta del D.S. N° 023-2011, respecto del Derecho de Consulta a los Pueblos Indígenas para la explotación Minero Energético” (27.05.2011)
Resolución Ejecutiva Regional N° 083 – 2012 – PR – GR PUNO “Conformación del Comité de Pasivos Ambientales Mineros de la Región Puno” (09.03.2012)
Resolución Ejecutiva Regional N° 273 – 2011 – PR – GR PUNO “Constituir el Grupo Técnico Regional de Diversidad Biológica” (05.08.2011)
Resolución Ejecutiva Regional N° 171 – 2011 – PR – GR PUNO “Conformar la Mesa de Trabajo de Minería de la Región Puno” (10.05.2011).
Resolución Ejecutiva Regional N° 147 – 2011 – PR – GR PUNO “Conformar el Grupo Técnico Regional de Cambio Climático” (13.04.2011).
Resolución Ejecutiva Regional N° 475 – 2011 – PR – GR PUNO “Conformación del Grupo Técnico Regional de Monitoreo Ambiental – Recursos Hídricos” (29.12.2011).
CAPITULO II. DESCRIPCION DEL AREA
2.1. DETERMINACION DE AREA DE INFLUENCIA DIRECTA E INDIRECTA
Para efectos de este estudio es necesario definir y delimitar el área de influencia ambiental lo cual está relacionado con el espacio físico y los impactos tanto directos e indirectos producto de una determinada actividad y que pueden causar alteración en su entorno.
2.1.1. CRITERIOS DE DELIMITACION
El criterio para definir esta área se basa en reconocer todo los componentes ambientales que pueden ser afectados por el proyecto de exploración considerando desde la primera etapa de construcción, operación hasta el cierre del proyecto.
2.1.2. AREA DE INFLUENCIA DIRECTA
La definición del área de influencia directa se ha establecido un área de influencia estrechamente relacionada con las actividades de construcción de plataformas de perforación y todos los componentes que pueden alterar l medio ambiente.
2.1.3. AREA DE INFLUENCIA DIRECTA
La influencia indirecta de un proyecto, se define como aquel espacio físico en un componente ambiental que ha sido alterado o modificado de manera directa, afecta a su vez a otro u otros componentes ambientales ya sea en un corto plazo a largo plazo.
A. Área de influencia indirecta en los componentes físico-ambiental Comprende la parte de la microcuenca de Pumperia de los ríos……. B. Área de influencia indirecta en los componentes socioeconómicos
Área Coordenadas UTM
ID
V1 389200 8242200
V2 390400 8242200
V3 389200 8240800
V4 390400 8240800
Cuadro Nº 06: Delimitación de área de influencia directa 2.2. MEDIO FISICO
2.2.1.IMPACTOS AL MEDIO AMBIENTE FÍSICO Y BIOLÓGICO
En esta fase de estudio los potenciales impactos previstos han sido tomados en cuenta dentro de los procedimientos de las actividades de exploración (trincheras y perforación de sondajes) para proponer la manera de mitigarlos dentro de las fases de construcción, operación y cierre, medidas que se indican en el Capítulo IV del Plan de Manejo Ambiental.
2.2.2. IMPACTOS AL MEDIO AMBIENTE SOCIO-ECONÓMICO-CULTURAL A. IMPACTOS DIRECTOS
En esta fase de estudio se analizan qué tipo de impactos positivos pueden generarse como resultado de las actividades de exploración, como la contratación de mano de obra local, que generará mayores ingresos económicos a la comunidad local.
B. IMPACTOS INDIRECTOS
Como impactos indirectos positivos tenemos la contratación de servicios de terceros con el alquiler de maquinaria pesada, una mayor demanda de alimentos locales, demanda de transporte en las salidas e ingresos al proyecto. Demanda de técnicos en coberturas con geomembrana para el revestimiento de las bases de los almacenes temporales de insumos de perforación, de combustibles y manejo de residuos.
Es importante aclarar que la mayor afectación sobre el suelo estará dada durante la etapa de instalación de los componentes, pues además del desbroce, se extraerá tierra que en algunos casos puede llegar hasta suelo orgánico. Este suelo rico en materia orgánica y nutriente, se extraerá para almacenarlo por capas, para realizar su posterior devolución en el momento de la rehabilitación y revegetación. No obstante se tratará en la medida de lo posible de ubicar los componentes en zonas donde la cobertura vegetal no sea abundante.
Existe un mínimo riesgo de afectación de la calidad de suelos por pérdidas de combustible, lubricantes, insumos y mala disposición de residuos sólidos, los cuales podrían producirse durante estas actividades de exploración.
Durante la habilitación de cada plataforma y cada poza de lodo se colocarán avisos preventivos para evitar la ocurrencia de accidentes, y se prohibirá el ingreso de personal no autorizado a la zona de labores.
2.2.3. TOPOGRAFIA Y GEOMORFOLOGIA
Los componentes que caracterizan el relieve del terreno son; substratos rocosos que forman algunas escarpas y erosión deferencial, los suelos formados a partir de la meteorización de las rocas que se exponen como materiales sueltos de clastos redondeados a sub redondeados en los lechos de las quebradas y angulosos a subangulosos en las laderas y cumbre del cerro Pumperia. Estas características muestras el relieve del terreno con unos pendientes muy bajos.
2.2.3.1. GEOMORFOLOGIA REGIONAL
Se caracteriza con modelamiento de relieve accidentado generado por movimientos tectónicos, los cuales fueron fallados y erosionados durante la tectónica andina y dentro de ello se encuentra la Fase Quechua. Se trata de una meseta elevada conocida como la “Meseta del Collao”.
2.2.3.2. GEOMORFOLOGIA LOCAL
Se presenta con una morfología erosiva en forma de una meseta elevada con pendientes suaves y también con existencia de farallones debido a que estas fueron silicificadas, los valles se caracterizan en forma de “V” y en algunos casos en forma de “U”, la primera generados por erosión fluvial y generados por desglaciación del mismo, las cumbres presenta regolitos donde las elevaciones desde la base hasta cumbre mide unos 20m.
Regionalmente se ha identificado 4 sistemas; Montañoso, volcánico, fluvial y antrópico, las cuales agrupan a unidades y subunidades geomorfológicas (ver Mapa Geomorfológico Nº 2). Estas unidades se presentan en el siguiente cuadro:
CUADRO Nº 07
SISTEMAS Y UNIDADES GEOMORFOLOGICAS
SISTEMA UNIDAD SIMB SUBUNIDAD SIMB OBSERVACIONES
MONTAÑOSO
Montañas M-M Con elevaciones superiores a los 4300m.s.n.m.
Colinas Altas M-Ca Laderas Altas M-La Presentan4100m.s.n.m.elevaciones entre 4025 a
Colinas Medias M-Cm Laderas Bajas M-Lb Presentan elevaciones entre 3985 a
4025m.s.n.m.
Colinas Bajas M-Cb Con elevaciones inferiores a 4000m.s.n.m.
FLUVIAL
Valle en "V" F-VV Valle juvenil, con flancos superiores a 25%.
Llanura aluvial F-Llal Zonas de deposición de material transporte por ríos.
Bofedales F-B Zona de vegetación, generalmente húmeda y saturada.
ANTROPICO
Viviendas A-V Construidas por los habitantes de la zona.
Mina Abandonada A-Ma Ubicada en el yacimiento minero de Pumperia.
Vías de acceso A-Vac Construidas para el acceso al yacimiento.
FUENTE: J. DIEGO ROJAS, 2009.
2.2.4. SUELO
El presente capítulo describe las características actuales de los suelos del área del Proyecto Exploratoria de Pumperia respecto a sus propiedades físicas, químicas y morfológicas, así como a su potencial de uso mediante un análisis cualitativo y cuantitativo del recurso suelo.
Dentro de los recursos naturales el suelo constituye uno de los recursos más importante para determinar la aptitud edáfica, en la etapa de campo se pudo observar algunas calicatas realizadas por anteriores trabajos exploratorios de minería.
Los suelos de la zona de estudio, según la clasificación natural de los Estados Unidos de América del 2006 (Soil Taxonomy), pertenecen a los órdenes Entisols, Inceptisols, Alfisols y Ultisols.
El material parental de los suelos evaluados son de dos tipos: residual y transportado. El primero es generado a partir de rocas del lugar y localizados en lomadas y montañas. El material transportado es del subtipo aluvial y se halla sobre las terrazas.
Artículo 2°del D.S. N°002-2014 - MINAM: Fases para la aplicación del ECA para Suelo
Fig. Nº 01
Los suelos predominantes de la zona de estudio son de material cuaternario y en la parte central de los lechos de los ríos se presenta principalmente un material gravoso
NWSE
con matriz de arena limosa, los clastos subangulosos a subredondeados generalmente se componen de material volcánico, producto de la erosión y transporte de materiales rocosos del Grupo Tacaza, además se ha notado también la presencia de fragmentos minerales de cuarzo y baritina, que pertenecen a las estructuras mineralizadas. La matriz está compuesta por granos de cuarzo, biotita, augita, plagioclasas, metales pesados como Fe, entre otros. Y en la parte N, centro y S del área de estudio denominado llanura aluvial se presentan mayormente suelos orgánicos, con vegetación seca y cubriendo un horizonte gravoso de matriz areno limoso. Este horizonte orgánico presenta además una plasticidad media a alta, con humedades superiores a 7% en los lugares cercanos al lecho del rio principal.
FOTO Nº 01: Fotografía tomada en dirección N, desde las coordenadas UTM 390119E y 8241820N. Esta fotografía muestra los tipos de suelos clasificados según la tabla SUCS. Obsérvese la densidad de vegetación en la llanura aluvial y la coloración gris negruzca por la abundancia de material orgánico.
2.2.4.1. CAPACIDAD DE USO MAYOR DE SUELOS
El suelo es uno de los elementos ambientales de mayor sensibilidad frente a las acciones naturales y antrópicas del medio. Las acciones erosivas, cuando son severas pueden deteriorar o hacer desaparecer al suelo en cortos períodos de tiempo, con lo que se ocasionará graves daños a la flora y entorno ecológico. Asimismo, cuando existen actividades antrópicas, que no contemplan adecuadas medidas de protección, pueden propiciar el deterioro de este recurso.
Este estudio se realizó sobre la base de las características morfológicas, físicas, químicas y biológicas de los diferentes horizontes que conforman los suelos identificados, a un nivel de reconocimiento.
2.2.4.2. USO ACTUAL DE TERRENO
En la evaluación del Uso Actual de Tierras, se realizó según la Unión Geográfica Internacional (UGI), que están agrupados en nueve grupos: 1. Áreas Urbanas y/o instalaciones gubernamentales y privadas, 2. Terrenos con hortalizas, 3. Terrenos con huertos de frutales y otros cultivos perennes, 4. Terrenos con cultivos extensivos (papa, camote, yuca, etc.), 5. Áreas de praderas mejoradas permanentes, 6. Áreas de praderas naturales, 7. Terrenos con bosques, 8. Terrenos pantanosos y/o cenagosos y 9. Terrenos sin uso y/o improductivos, que se detalla mediante cuencas de la zona sur, posterior a ello se realizó la evaluación de capacidad de uso mayor de tierras según el D.S. 017-2009 AG, en donde encontró Tierras aptas para cultivo en limpio, Tierras aptas para cultivos permanentes, Tierras aptas para pastos, tierras aptas para producción forestal y Tierras para protección.
Categoría de Taxonomía de Suelos
Llamado también, clasificación natural de los suelos, según USDA, 1976; Soil survey staff, 1992 y su correspondiente correlación con el sistema FAO. La taxonomía de suelos ha sido desarrollada para agrupar suelos de características similares para fines de manejo y para facilitar un lenguaje universal entre los agrónomos y especialistas en suelos del mundo. El sistema utiliza categorías, una categoría es un conjunto de clases de los suelos definidas aproximadamente al mismo nivel de abstracción y generalización.
Mapa de suelos
2.1.1. CLIMA
Antes de empezar a hablar de algo tan importante en nuestras vidas como son las condiciones climáticas de nuestro planeta, es importante aclarar el concepto de “clima” y resaltar la diferencia que existe con el término “tiempo”, en el sentido meteorológico del mismo.
Por ejemplo, cuando la repentina entrada de un frente frío de la Cordillera nos arruina nuestros planes del fin de semana de salir al campo, nos estamos refiriendo a un fenómeno meteorológico que puede durar desde varias horas a varios días. Estamos hablando de “tiempo”.
Sin embargo, cuando afirmamos que en nuestra ciudad los inviernos son muy fríos y secos, estamos considerando un periodo de tiempo de decenas de años para realizar una valoración promedio de las temperaturas y precipitaciones invernales. En este caso, estamos hablando del clima de nuestra ciudad.
2.1.2. TIPO DE CLIMA
Una vez analizados todos los aspectos relacionados con la temperatura y la precipitación podemos asignar un tipo de clima a nuestra zona de estudio, e incluso relacionarlo con su posible localización geográfica y las características meteorológicas que suelen dominar esa Región.
2.1.3. CLIMATOLOGIA
La climatología es la ciencia que estudia el clima y sus variaciones a lo largo del tiempo. Aunque utiliza los mismos parámetros que la meteorología, su objetivo es distinto, ya que no pretende hacer previsiones inmediatas, sino estudiar las características climáticas a largo plazo.
Aunque utiliza los mismos parámetros que la meteorología (ciencia que estudia el tiempo atmosférico), su objetivo es distinto, ya que no pretende hacer previsiones inmediatas, sino estudiar las características climáticas a largo plazo.
De las condiciones atmosféricas dependen muchas actividades humanas, desde la agricultura hasta un simple paseo por el campo. Por eso se ha hecho un esfuerzo por predecir el tiempo tanto a corto como a medio plazo.
2.1.4. TEMPERATURA
Tomando como modelo la estación meteorológica de la ciudad de Puno que se ubica a 3810 msnm, El comportamiento termo pluviométrico para los meses de Enero, Febrero y Marzo han mostrado los siguientes valores, como temperatura media máxima de 16.9°C con anomalía positiva de 1.8°C, el valor promedio más alto para estos mes fue de 20°C. La media de las temperaturas mínimas ha registrado 6.9°C con una anomalía positiva de 1.5ºC respecto a la normal, la mínima más baja fue de 08°C bajo Cero. Las precipitaciones acumularon un total mensual de 99.3 litros por metro cuadrado (lt/m2), con un déficit del -39.6% respecto a su normal. La precipitación y la temperatura son variables debido a factores como: Latitud geográfica, Longitud, Altitud, Influencia de la proximidad al lago Titicaca, Viento, Radiación solar.
El clima en el ámbito de la ciudad de Puno es de naturaleza tropical como alpina, caracterizado por ser muy seco, inviernos muy fríos y de veranos húmedos y frescos.
ESTACIÓN METEOROLÓGICA TEMPERATURAS PRECIPITACIÓN EN (MM) MÁXIMA (ºC) MÍNIMA(ºC) PUNO 20 08 175.8 FUENTE: SENAMHI. Cuadro Nº 09: Estaciones meteorológicas.
MESES
MAYO
JUNIO
JULIO
PROMEDIO
MEDIA
9.65
7.65
4.15
7.15
MAXIMA
18.3
19.7
18.3
18.77
MINIMA
4.0
6.6
8.0
6.20
FUENTE: SENAMHI.
2.1.5. PRECIPITACIÓN.
Las precipitaciones de las lluvias están relacionados por la influencia del lago que es consecuencia de su extensa superficie ligada a un volumen importante debido a las grandes profundidades. La fuerte capacidad de absorción de las radiaciones solares induce temperaturas de las aguas (10º a 14ºC) netamente más elevadas que las del aire de las tierras circundantes.
La restitución térmica por la masa de agua es entonces progresiva. Pasando por el lago, el aire se calienta enriqueciéndose al mismo tiempo en vapor de agua. Sufre entonces una ascensión, más fuerte durante la noche ya que el contraste de temperatura se acentúa. Esta convección provoca tormentas más frecuentes sobre el lago que sobre las tierras, con un total superior a 800 mm, y pudiendo alcanzar más de 1000 mm en el centro del lago. El máximo es observado sobre la isla de Taquile con 1535 mm.
El régimen de precipitación en la zona está influenciada por diversas condiciones como son los ambiéntales, la altitud y la topografía.
FIGURA Nº 3.1: Los valores de precipitación se realizan con el registro de un pluviómetro en la estación SENHAMI-PUNO.
FUENTE: SENAMHI.
2.1.6. EVAPORACIÓN
La evaporación media anual del tanque tipo A en la estación Puno es de 2010mm/año. La evapotranspiración potencial media anual estimada con la fórmula de Penman con datos de la estación Puno es de 1269 mm/año. Tanto la evaporación como la
evapotranspiración potencial corresponden a valores altos como consecuencia de la alta radiación solar.
La evaporación en la zona es relativamente alta, viéndose influenciada por diversos factores como son los vientos, el aire seco, la variación d temperaturas (día y noche), y la radiación solar propia del altiplano cuyo comportamiento se ve en la evaporación ocurrida anualmente en la región Altiplánica.
CARACTERISTICAS ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
PROMEDIO ETP 132.0 116.1 117.4 97.6 79.7 67.2 73.1 93.1 112.6 135.4 140.4 142.3 PROMEDIO PP 163.1 135.7 117.0 41.8 8.8 6.3 3.4 11.8 22.0 31.5 50.5 94.2
FUENTE: SENAMHI.
FIGURA Nº 3.: Cuadro de evaporación de humedad Vs tiempo
2.1.7. HUMEDAD
La humedad relativa media anual en el contorno del lago varía de 50 a 65%, para temperaturas de 8 a 10ºC.El promedio anual de la humedad varía de acuerdo a la pluviosidad de la zona, teniéndose humedades altas y bajas.
Los valores de la humedad fueron registrados en la estación SENHAMI-PUNO. En él se presenta las variables de humedad media mensual entre loa años de 1971 a 1996, estableciéndose la humedad media máxima en el mes de mayo con 65%, mientras que la humedad media mínima en el mes de octubre con 45%.
2.1.7.1.2. HORAS DE RADIACION 2.1.7.1.3. HORAS DE SOL
Los datos considerados para la zona de estudio, han sido recopilados de la estación meteorológica de Puno y laraqueri que tiene un registro de 31 años hidrológicos (1964 – 1995), analizando los datos de estos años se concluye, durante la época de estiaje la temperatura aumenta considerablemente en los meses de Agosto, Septiembre, Octubre con 10.71, 10.50 y 10.30 ºC y los meses más bajos se registran en Diciembre (4.29), Enero (4.30) y Febrero (3.88), esta variación se explica por el notable cambio del clima, típico de la época de avenida.
Figura 8. Red de estaciones
meteorológicas – Región Puno Fuente: OGEI –
2.1.7.1.4. VIENTOS
El viento es la variable de estado de movimiento del aire. En meteorología se estudia el viento como aire en movimiento tanto horizontal como verticalmente. Los movimientos verticales del aire caracterizan los fenómenos atmosféricos locales, como la formación de nubes de tormenta. (Davila Burga, 2011).
Para ello se procedió, con la ayuda de los softwares de WRPLOT y MATLAB, a realizar la rosa vientos para los días 18,19 y 20 de julio en la estación Vaisala que se ubica en la ciudad de Puno; y para la estación Daivis solo el día 18.
Respecto a los resultados obtenidos, se hará un análisis crítico y veremos si las rosas de vientos realizadas se relacionan de algún modo con la ALTA DE BOLIVIA.
REFERENCIA GEOGRÁFICA
Imagen Nº 01: Apreciamos la ubicación de la estación Vaisala (H) y de modo referencial divisamos la estación Daivis (M) ambas ubicadas en la Bahía interior del lago Titicaca en la parte circunlacustre.
Estación: Puno – 000708 (vaisala) Estación: Puno - 47256412 (daivis) Tipo: convencional, meteorológica
latitud: 15 49' 24'' longitud: 70 1' 5'' Departamento: puno Provincia: puno Distrito: puno
Tipo: automática - sutron , hidrológica latitud: 15 50' 1''
Longitud: 70 1' 1'' Departamento: puno Provincia: puno Distrito: puno
CUADRO 12: En el primer subcuadro observamos datos referenciales de la estación Vaisala y en el segundo datos referenciales de la estación Daivis.
ALTA DE BOLIVIA
Es el Núcleo caliente de circulación anticiclónica, que es un producto de una combinación de calentamiento por radiación y calor latente relativo a una intensa convección. Durante el Año: Intenso durante el verano / meses de transición Agosto-Marzo, picos en Diciembre - Febrero Débil durante el invierno a lo largo del ecuador. La Dirección del Viento.- viene definida por el punto del horizonte del observador desde el cual sopla. En la actualidad, se usa internacionalmente la rosa dividida en 360º. El cálculo se realiza tomando como origen el norte y contando los grados en el sentido de giro del reloj. De este modo, un viento del SE equivale a 135º; uno del S, a 180º; uno del NW, a 315º, etc.
Figura 03: la dirección se suele referir al punto más próximo de la rosa de los vientos que consta de ocho rumbos principales. Se mide con la veleta.
LA VELOCIDAD DEL VIENTO
Se mide preferentemente en náutica en nudos y mediante la escala Beaufort. Esta escala comprende 12 grados de intensidad creciente que describen el viento a partir del estado de la mar. Esta descripción es inexacta pues varía en función del tipo de aguas donde se manifiesta el viento. Con la llegada de los modernos anemómetros, a cada grado de la escala se le ha asignado una banda de velocidades medidas por lo menos durante 10 minutos a 10 metros de altura sobre el nivel del mar.
En el caso de las flechas con barbas, la velocidad del viento se representa teniendo en cuenta la escala gráfica siguiente. La barba de menor longitud equivale a 5 nudos, la de mayor longitud 10 nudos y el triángulo 50 nudos; si queremos representar 70 nudos será un triángulo con dos barbas grandes. Las velocidades inferiores a 5 nudos se representan con flechas sin barbas.
Figura Nº 04: Representación de la velocidad del viento.
La unidad del viento en el Sistema Internacional es m/s, sin embargo aún se usan los nudos (kt) y km/h.
1 kt = 1.8 km/h ó 1 kt = 0.5 m/s LA DIRECCIÓN DEL VIENTO
Se representa en grados de 0 a 360 como se muestra en la siguiente figura. En esta, 0 grados corresponde al Norte, 90 al Este, 180 al Sur, 270 al Oeste y 360 grados nuevamente al Norte. En la Fig. 4 se ha representado el viento con una dirección de 120 grados (aprox. del sureste), la punta de la flecha indica de donde viene el viento y las barbas como se verá a continuación la magnitud del viento, en este caso 15 nudos.
Figura Nº 05: Representación de la dirección del viento.
El aparato tradicionalmente empleado para medir la dirección del viento es la veleta que marca la dirección en grados en la propia rosa. Debe instalarse de acuerdo a los procedimientos internacionales vigentes para evitar las perturbaciones.
Se considera que partir de 10 metros de altura las perturbaciones no afecta de forma notable a la medida. La velocidad del viento se mide con el anemómetro, que es un molinete de tres brazos, separados por ángulos de 120º, que se mueve alrededor de un eje vertical. Los brazos giran con el viento y permiten medir su velocidad. Hay anemómetros de reducidas dimensiones que pueden sostenerse con una sola mano que son muy prácticos aunque menos precisos debido a las mencionadas perturbaciones.
INFORME DE ROSA DE VIENTOS PARA EL DIA 18 DE ABRIL DEL 2013 CIUDAD DE PUNO - ESTACION VAISALA
EJECUTOR: Grupo de trabajo Nº 01 Estación: PUNO - 000708 Tipo: Convencional , Meteorológica Departamento: PUNO Provincia: PUNO Distrito: PUNO Latitud: 15 49' 24'' Longitud: 70 1' 5'' INTERPRETACION
En la imagen de rosa de vientos podemos divisar que el viento predominante es WNW viene con una intensidad de 0.5 m/s y se va hacia el ENE. Este fenómeno es la brisa de la montaña que se da entre las horas de 5:00 hasta 10:00 p.m. donde también vemos que el porcentaje de viento al cual se direcciona es del 15 % o sea que solo esa cantidad de velocidad del viento llegara hacia el Noreste.
INFORME DE ROSA DE VIENTOS PARA EL DIA 18 DE ABRIL DEL 2013 CIUDAD DE PUNO - ESTACION DAIVIS
EJECUTOR: Grupo de trabajo Nº 01
Estación: PUNO - DAIVIS Tipo: Convencional , Meteorológica Departamento: PUNO Provincia: PUNO Distrito: PUNO INTERPRETACION Latitud: 15 49' 24'' Longitud: 70 1' 5''
Para la estación Daivis, el día 18 vemos que el viento predominante es de SSW que va con una velocidad de 1 - 2 m/s e ira hacia el NE llegando a un 15% del total inicial y la velocidad para este será de 0-1 %.Con esto comprobamos la brisa de montana ya interpretada con otra estación, estanos sirvió para comprobar el fenómeno dado.
La presente rosa de vientos, correspondiente al día 18 de abril, es la más ideal para relacionarla con la Alta de Bolivia para el mes de abril.
Vemos que este anticiclón se está debilitando y los vientos predominantes vienen del Noroeste y si comparamos con nuestra rosa de vientos estas se direccionan correctamente.
2.1.8. HIDROLOGIA
La hidrología está controlada por la topografía de la zona de estudio, donde estas presentan en las partes altas relativamente elevadas pendientes, más en las partes bajas la pendiente es suave y muy suave en los valles, por eso el curso de las aguas son meandriforme; el principal rio de la zona es el Rio Itapallune, donde a este rio convergen los riachuelos tributarios de las quebradas: Q. Jarruma, Q. Silesilene, Q. Marca Oruro, Q. Botijane, Q. Jarata; y luego se une con el Rio grande, estos ríos junto a otros son parte del Rio principal del Rio Ilave de la Sub Cuenca de Ilave, además el rio principal de esta cuenca desemboca al Lago Titicaca, por tanto los valles y las quebradas de la zona de estudios son parte de la cuenca de Sub Cuenca de Ilave y la Cuenca de Titicaca.
2.1.8.1. CUENCAS
Red de drenaje superficial cuyas aguas desembocan a un canal principal. el área del estudio está ubicada en una micro cuenca y forma parte de la cuenca de Ilave, abarcando las provincias de Puno e Ilave del Departamento de Puno.
2.1.8.2. SISTEMA HIDROGRÁFICO
El sistema hidrográfico del micro cuenca (Ver mapa hidrológico) de la quebrada de Jarruma y Silesilene, se compone básicamente de los riachuelos que discurren por las quebradas de jolita. El cauce principal de la cuenca del río Ilave, nace desde el río respectivamente. Las características hidrográficas en las subcuencas de los ríos Huenque.
2.1.9. GEOLOGIA LOCAL Y REGIONAL
A nivel regional se muestran afloramientos de rocas volcánicos y subvolcánicos que pertenecen al Volcánico Tacaza, que conforma andesitas y traquiandesitas con una matriz de lava verdosa en algunos casos. Alrededor de la zona de estudio en este caso al S-E se tiene las formaciones de Calizas Ayabacas a unos 1km aprox. También se tienen el volcánico barroso al W que se presenta en forma de mesetas de lava. En general el altiplano esta constituidos por rocas volcánicas de Tacaza y Barroso en su mayoría, y algunas rocas sedimentarias del Grupo Puno afloran muy próximos a la ciudad de Puno.
2.1.10. MESOZOICAS
2.1.10.1. FORMACION AYABACAS
Litológicamente esta formación consiste de calizas grises claras, dolomías, margas y lutitas limolíticas, con presencia de fósiles e intercalaciones en niveles con chert (Newell, 1949). Esta formación fue afectada por el Tectonismo Andino, por ello que estas se presentan distribuidas a manera de holistostromos (mega brechas). Y se le observa en la ciudad de Puno en el Km 3 de la vía Puno-Moquegua, en la ciudad universitaria y también se le ubica en el cumbre del cerro Azoguini en contacto con el Grupo. Puno y Grupo. Barroso.
2.1.11. CENOZOICAS
2.1.11.1. GRUPO PUNO (P-Pu)
La formación consiste de areniscas arcosicas y conglomerados comunes o polimicticos, limolitas subordinadas, calizas y horizontes de tufos de edad cretáceo Superior y el Terciario. El Grupo Puno puede incluir tres facies de sedimentación de distinta edad.
A. El primer facie: conglomerados con clastos de cuarcita y volcánicos. B. La segunda facie: es la secuencia de areniscas arcosicas.
C. El tercer facie: conformada por lutitas y limolitas rojas intercaladas.
2.1.11.2. GRUPO TACAZA (PN-Ta)
La litología que caracteriza a este grupo son las andesitas y traquiandesitas porfiríticas del Terciario medio a superior y se encuentra en concordancia con el Grupo Puno. Son acumulaciones de rocas volcánicas, constituidas litológicamente de lavas andesíticas porfiríticas con cristales de plagioclasas y brechas volcánicas de matriz de lava verdosa, el área de estudio se ubica dentro de ella. Si fuera necesario el Grupo Tacaza se correlaciona con el Grupo Rímac y Calipuy, al Sur, Centro y Norte del Perú, y Toquepala en el Sur respectivamente.
El Grupo Tacaza se ha sido divido en tres formaciones:
A. Formación Pichu (C_33-u): Conformada por tobas y ignimbritas con lavas de andesitas, basaltos y conglomerados. Marocco (1968).
B. Formación Totorani (C_32-u): Litológicamente consiste de proporciones variables de conglomerados epiclásticos morado marrón, pobremente clasificados, areniscas y magnolitas.
C. Formación Carayccasa (C_32-u y C_32-v): Compuesta por coladas de composición andesita a andesita basáltica, de textura afanítica y porfirítica, con
plagioclasas alteradas a cloritas, intercalándose con brechas volcánicas monomicticas, tiene una edad de (21,7 ± 0,5 M.a.) Oligoceno superior hasta el Mioceno Inferior, datadas por Bollón y Leyere (1976).
2.1.11.3. GRUPO BARRROSO (NQ-um/ub)
Complejo volcánico de tobas y lavas traquíticas y andesíticas, denominados por Wilsony García (1962), de texturas vesiculares y porfiríticas, y acumulaciones de piroclastos de color gris claro sus afloramientos típicos se caracterizan por la presencia de disyunción columnar y forman mesetas, de igual manera han sido afectadas por la Orogenia Andina, por lo que se presentan bloques de lava solidificada separada por fallas. Suprayace al grupo Tacaza, por lo que se le atribuye la edad de Neógeno-Cuaternario. Denominada grupo por Mendivil (1965).
Se han diferenciado centros volcanes y estratovolcanes.
A. Estratovolcán Pinquillo (C_33-v): Lavas andesíticas porfiríticas y brechas, lavas andesíticas porfiríticas.
B. Estratovolcán Huancarani (C_33-v): Compuesto por lavas andesíticas porfiríticas, brechas y lavas afaníticas gris oscura con fenocristales de plagioclasas.
C. Centro Volcánico Llanquiri (C_33-v): Brechas y lavas andesíticas porfiríticas y Lavas andesíticas porfiríticas.
D. Complejo Volcánico Umayo (C_32-v): Lavas andesíticas basálticas: Mantos y flujos de lavas andesíticas basálticas porfiríticas de plagioclasas y piroxenos. Se presenta potente afloramientos al oeste de la ciudad de Puno, producto de una erupción fisural.
2.1.11.4. CUATERNARIO COLUVIAL
Materiales que se originó por la meteorización física y química de las rocas, que son fragmentos angulosos y en algunos casos redondeados y sub-redondeados.
2.1.11.5. CUATERNARIO ALUVIAL
Son materiales inconsolidados generados por una erosión mecánica y transporte, se observan a nivel regional a los largo de las quebradas.
2.1.12. CALIDAD AMBIENTAL CUENCA DEL RÍO ILAVE
El pH en los cuerpos de agua de la cuenca del Ilave no sobrepasa el valor del ECA-agua de la Cat. 3 a excepción del río Grande en el punto RGran1 (después de la confluencia con el río Viluyo.
2.1.12.1. AGUAS
Estaciones de muestreo. Los puntos de muestreo para la evaluación de la calidad del agua suelo y agua del área de influencia de la Mina Pumperia se muestran en la siguiente Tabla:
ITEM
ESTACIÓN COORDENADAS
UTM WGS 84 CODIGO DESCRIPCION ESTE NORTE MS1-G1 05528-22354 Ladera de Cerro Parte Alta 389274 8241191 MS2-2G 05528-22351 Lecho de Ríos Aguas Abajo 389624 8241438 MS-03 05528-22348 Lecho de Ríos Aguas Abajo 389940 8241651
G4-MS4 05528-22346 Lecho de Rio 100 m al Sur de La
Bocamina 389707 8241166 MS-05 05528-22349 Hacia la quebrada Parte baja 389366 8241052 MS-06 05528-22353 Lecho de rio aguas abajo Bocamina 389668 8241490 MS-07 05528-22350 20 m de la bocamina 389940 8241651 MSD-08 05528-22347 Desmonte de la mina Pumperia 389468 8241433 MSB-09 05528-22352 Ladera de cerro parte baja 389146 8241292 MA-2 05529-22356 Ojo de agua (manantial) de área 389435 8241194 MA-01-
BP 05529-22355 Bocamina de Pumperia 389727 8241301
Imagen satelital con los puntos de muestreo de aguas pumperia.
2.1.13. PASIVOS AMBIENTALES
2.1.13.1. PROTOCOLO DE MUESTREO SUELO
En el Perú aún no se ha normado el protocolo de muestro de suelo en sentido se ha tomado como Norma referencial el Protocolo de Muestreos de suelo Mexicana que establece especificaciones generales para el muestreo de suelos cuyo contenido de metales y metaloides requiere ser identificado y cuantificado en el sitio en estudio, para el caso de contaminación.
2.1.13.2. PROTOCOLO DE MONITOREO DE AGUA
Se utilizó el Protocolo Nacional de Monitoreo de la Calidad de los Cuerpos Naturales de Agua Superficial, documento que estandariza la metodología para la vigilancia y fiscalización del agua de los ríos, lagos, lagunas y otros.
Los parámetros evaluados son los siguientes: PARA AGUA:
Metales Totales y Disueltos en agua por ICP ms: Al, Sb, As, Ba, Be, Cd, Cr, Co, Cu, Pb, Mn, Hg, Mo, Ni, Se, Ag, Tl, Th, U, V, Zn. Metales Totales y Disueltos Validados: B, P, Sr, Li, Bi, Na, Ca, Ti, Sn, Ce, Mg, Fe, K. Metodología: Epa 2008, Revision 5.4 1999 Determination Of Trace Elements In Waters And Wastes By Inductively Coupled Plasma Mass Spectrometry.
PARA SUELO:
Metales totales y disueltos en agua por ICP ms: Al, Sb, As, Ba, Be, Cd, Cr, Co, Cu, Pb, Mn, Hg, Mo, Ni, Se, Ag, Tl, Th, U, V, Zn. Metales totales y disueltos validados: B, P, Sr,
Li, Bi, Na, Ca, Ti, Sn, Ce, Mg, Fe, K. Ph., Epa 9045 D Soil And Waste Ph. Test Methods For Evaluating Solid Waste Physical Chemical Methods, SW 846 Method
7196 Usgpo Ph. Washington Dc 1987. Epa 6020a 2007, Inductively Coupled ¨Plasma- Mass Spectrometry. Muestras colectadas
Todas las muestras han sido tomadas al azar. Preservación de muestras
Suelo: no se utilizó ningún tipo de persevante.
Agua: El “Protocolo Nacional de Monitoreo de la Calidad de los Cuerpos Naturales de Agua Superficial”, aprobado mediante la R.J. Nº 182-2011-ANA permite el aseguramiento y control de la calidad del monitoreo.
2.1.13.3. RESULTADOS DE ANALISIS DEL MONITOREO
Los resultados del laboratorio Inspectorate Services Perú SAC, se muestran en las Siguientes tablas:
Cuadro Nº 14: resultados de análisis de muestras de agua de bocamina
Fuente: D.S.N. 010-2010-MINAM.
Cuadro Nº 15: Resultados de Análisis de Muestras de Aguas Superficiales
Fuente: D.S.N. 002-2008-MINAM
Cuadro Nº 16: Resultados de Análisis de Muestras de Material Desmonte
Fuente: D.S.N. 002-2013-MINAM
Fuente: D.S.N° 002-2013-MINAM
2.1.13.4. MONITOREO SUELO
Los resultados obtenidos en el laboratorio para las muestras de suelo en los diferentes puntos de monitoreo han sido comparados con los valores descritos en el D. S. N° 002-2013 - MINAM "Estándares Nacionales de Calidad Ambiental para Suelo" de los cuales a continuación se describen las comparaciones.
PARÁMETRO Cr:
Según los resultados del laboratorio este parámetro ha excedido el valor en los puntos de monitoreo de suelo G4-MS4, MS-03, MS-05, MS-7, MS2-2G, MSB-9, MS-6 y MS1-G1 según el uso del suelo comercial / Industrial / Extractivo, según gráfico Nº 01.
En los puntos de muestreo (G4-MS4) y (MS-05) los niveles de concentración de Cromo son de 8.25 mg/kg, sobrepasa en 5.89 veces a los valores de ECA para Suelo. En el punto de muestreo (MS-03) los niveles de concentración de Cromo son de 4.99 mg/kg sobrepasa en 3.56 veces a los valores de ECA para Suelo. En el punto de muestreo (MS-7) los niveles de concentración de Cromo son de 3.32 mg/kg, sobrepasa en 2.37 veces a los valores de ECA para Suelo. En el punto de muestreo (MS2-2G) los niveles de concentración de Cromo son de 8.85 mg/kg sobrepasa en 6.32 veces a los valores de ECA para Suelo. En el punto de muestreo (MSB-9) los niveles de concentración de Cromo son de 6.56 mg/kg, sobrepasa en 4.68 veces a los valores de ECA para Suelo. En el punto de muestreo (MS-6) los niveles de concentración de Cromo son de 10.22 mg/kg, sobrepasa en 7.3 veces a los valores de ECA para Suelo. En el punto de muestreo (MS1-G1) los niveles de concentración de Cromo son de 7.79 mg/kg, sobrepasa en 5.56 veces a los valores de ECA para Suelo.
PARÁMETRO As:
Según los resultados del laboratorio este parámetro ha excedido el valor en los puntos de monitoreo de suelo MS-7, MS2-2G, según el uso del suelo comercial / Industrial / Extractivo, según gráfico Nº 02.
Gráfico Nº 02
En el punto de muestreo (MS-7) los niveles de concentración de Arsénico (As) es de 03.59 mg/kg sobrepasa en 1.45 veces a los valores de ECA para Suelo. En el punto de muestreo (MS2-2G) los niveles de concentración de Arsénico (As) es de 236.58 mg/kg sobre pasa en 1.68 veces a los valores de ECA para Suelo.
2.1.13.5. INVENTARIO:
B. MEDIA BARRETA
Son labores mineras de exploración que tienen dimensiones menores a las bocaminas.
C. TRINCHERAS
Son labores de exploración minera para muestreo de minerales.
D. SOCAVON
Es la labor horizontal de ingreso a la mina subterránea.
E. POZA
Es una labor vertical de exploración de aguas subterráneas.
CAPITULO III. IDENTIFICACION Y EVALUACION DE
IMPATOS
3.1 MATRIZ IDENTIFICACIONMATRIZ CAUSA EFECTO
IMPACTOS PRE- EXISTENT
POSIBLES IMPACTOS DE ACTIVIDAD DE EXPLORACION MINERA
M
A
T
R
IZ
D
E
I
D
E
N
T
IF
IC
A
C
IO
N
D
E
I
M
P
A
C
T
O
S
FACTOR ES AMBIENTAL ESANTECEDENTES CONTRUCCION FUCNIONAMIENTO S
D es m on te s La bo re s su bt er rá ne os D re na je a ci do d e m in a Tr in ch er as o z an ja s Vi vi en da s Bo ta de ro d e re si du os s ol id os Ex ca va ci ón d e Za nj as Vo la du ra d e ro ca s Ac op io d e M at er ia le s U so d e m aq ui na s Tr ab aj os p re lim in ar es C on st ru cc ió n de c am pa m en to Ap er tu ra d e ví as M an te ni m ie nt o Tr an sp or te Po za d e lo do s ATMOSFER A Calidad de Aire x x x x x x x x x x x x Ruidos x x x x x x x Agua x x x x x x x x x PAISAJE Vista Panorámica x x x x x x x x x x x x x FLORA Tola x x x x Ichu x x x x x FAUNA Vizcacha x x x x x Ganado (ovino, vacuno, alpacas y porcinos). x x x X x x SO C IO EC O N O M IC O HUMANOS Bienestar x x x x x x x x Salud x x x x x x x x x x x x Seguridad x x x x x x x ECONO MIA Empleo x x x x x x x Comercio x x x x x 3.2 METODOLOGIA DE CALIFICACION
3.2.1 CLASIFICACION DE IMPACTOS AMBIENTALES
CRITERIOS DE CLASIFICACION CLASES
POR LA RELACION DE ACCIONES Y/O ALTERACIONES
IMPACTO SIMPLE
IMPACTO ACUMULATIVO
POR LA EXTENCION PUNTUALPARCIAL
EXTREMO
TOTAL
POR LA PERSISTENCIA TEMPORAL
IRRECUPERABLE POR LA CAPACIDAD DE RECUPERACION DEL IRREVERSIBLE AMBIENTE REVERSIBLE FUGAZ 3.2.2 NATURALEZA Y ATRIBUTOS A. SIGNO B. VALOR C. MAGNITUD D. INCIDENCIA E. LUGAR F. TIEMPO IM PA C TO S PR E-EX IS TE N TE S
CLASIFICACION CARACTER PERTURBACIONGRADO DE IMPORTANCIA OCURRENCIA EXTENCION DURACION REVERSIBILIDAD
DESMONTES -1 2 2 2 1 2 1 LABORES SUBTERRANEAS -1 3 3 3 2 3 1 DRENAJE ACIDO DE MINA -1 3 3 3 2 3 2 TRINCHERAS O SANJAS 1 2 3 3 1 2 1 VIVIENDAS 1 1 2 1 1 3 1 BOTADERO DE RESIDUOS SOLIDOS Y LIQUIDOS -1 3 3 3 2 3 2 C O N ST R U C C IO N EXCAVACION DE SANJAS 1 2 3 3 1 2 1 VOLADURA DE ROCAS 1 3 2 2 2 1 2 ACOPIO DE MATERIALES 1 2 3 3 1 3 1 USO DE MAQUINARIAS 0 3 3 3 1 3 1 TRABAJOS PRELIMINARES 0 1 3 3 3 2 1 CONSTRUCION DE CAMPAMENTOS 1 1 2 2 1 1 1 APERTURA D VIAS 1 2 3 3 2 2 1 FU N C IN A M IE N TO MANTENIMINETO 1 1 3 3 1 3 3 TRANSPORTES 1 2 3 3 2 3 1 POZA DE LODOS -1 2 3 3 1 3 1 SUMATORIA 4 33 4 4 43 24 39 21 PROMEDIO 2 3 3 2 2 1
IMPACTO TOTAL = IT
IT = C X (P+I+O+E+D+R)
IT = 4 X ( 2+3+3+2+2+1) =
52
RANGOS DENOMINACION CARACTERISTICAS
MINIMOS Y MAXIMOS TODA LA ESCALA 13 A 100
40 A 60 VALORES INTERMEDIOS INTENCIDAD TOTAL Y
afectación mínima de los símbolos restantes. Intensidad muy alta. Efecto irrecuperable y afecciones muy altas de los símbolos restantes. Intensidad alta. Efecto irrecuperable y afecciones muy altas de los símbolos restantes.
Intensidad media a baja. Efecto irrecuperable y afección muy alta de al menos dos de los símbolos restantes.
Meno a 25 irrelevante Impactos compatibles
25 a 50 moderado Efecto moderado
50 a 75 severo Efecto severo
Mayor a 75 critico Efecto muy severo a critico
3.2.3 VALORACION DE IMPACTOS AMBIENTALES
CRITERIOS CALIFICACION CARÁCTER (C) POSITIVO (1) NEGATIVO (-1) NEUTRO (0) GRADO DE PERTURBACION (P) IMPORTANTE (3) REGULAR (2) ESCASA (1) IMPORTANCIA (I) ALTO (3) MEDIO (2) BAJO (1)
OCURRENCIA (O) MUY PROBABLE (3) PROBABLE (2) POCO PROBLABLE (1) EXTENCION (E) REGULAR (3) LOCAL (2) PUNTUAL (1) DURACION (D) PERMANENTE (3) MEDIA (2) CORTA (1) REVERSIBILIDAD (R) IRREVERSIBLE (3) PARCIAL (2) REVERSIBLE (1) CARÁCTER PERTURBACION IMPORTANCIA OCURRENCIA EXTENCION DURACION REVERSIBILIDAD SIGNIFICANCIA NEGATIVO(-) SEVERO() MODERADO() COMPATIBLE() POSITIVO(+) ALTO() MEDIO() BAJO() VALORACION CALIFICACION SIGNO BENEFICIOSO PERJUDICIAL SIN ESTUDIO + -X
INTENCIDAD BAJA MEDI ALTA 1 2 3 EXTENSION PUNTUAL PARCIAL EXTENSO 1 2 3
MOMENTO QUE SE PRODUCE
INMEDIATO MEDIO LARGOPLAZO 3 2 1 PERSISTENCIA TEMPORAL PERMANENTE 1 3 IMPOSIBLE 4 LARGO 3 REVERSIBILIDAD MEDIO 2 CORTO 1 PROYECTO P O F N POSIBILIDAD DE INTRODUCIR OBRA
MEDIDAS DEMITIGACION OPERACIÓN NO ES POSIBLE
IMPORTANCIA DE IMPACTO
3(VALOR DE INTENCIDAD) + 2(VALOR DE EXTENSION+VALOR DELMOMENTO+VALOR DE REVERSIBILIDAD).
IDENTIFICACION DE IMPACTOS ACCIONES QUEMODIFICAN
ELSUELO
POR NUEVAS OCUPACIONES
POR DESPLAZAMIENTO DE POBLACION
3.3 VALORIZACION DE IMPACTOS CRITERIOS CARACTER GRADO DE PERTURBAC ION IMPORTANC IA OCURREN CIA EXTENCIO N DURACIO N REVERSIBILID AD MUY
CALIFICACI ON POSITIVO (+1) NEGATIVO (-1) NEUTRO (0) IMPORTANT E (3) REGULAR (2) ESCASA (1) ALTO (3) MEDIO (2) BAJO (1) PROBABL E (3) PROBABL E (2) POCO PROBABL REGULAR (3) LOCAL (2) PUNTUAL (1) PERMAN ENTE (3) MEDIA (2) CORTA (1) IRREVERSIBLE (3) PARCIAL (2) REVERSIBLE (1) E (1)
3.4 DESCRIPCION DE LOS IMPACTOS
3.4.1 GENERALIDADES
La Ley Nº 28271, que regula los pasivos ambientales de la actividad minera, a fin de establecer los mecanismos que aseguren la identificación de los pasivos ambientales de la actividad minera, la responsabilidad y el financiamiento para la remediación ambiental de las áreas afectadas por dichos pasivos, con la finalidad de mitigar sus impactos negativos a la salud de la población, al ecosistema circundante y la propiedad.
Pasivo ambiental minero.- Aquellas instalaciones, efluentes, emisiones, restos o
depósitos de residuos producidos por operaciones mineras, abandonadas o inactivas a la fecha de vigencia de la Ley y que constituyen un riesgo permanente y potencial para la salud de la población, el ecosistema circundante y la propiedad.
4.5. Pasivo ambiental minero abandonado.- Pasivos que se encontraban localizados fuera de una concesión vigente a la fecha de entrada en vigencia de la Ley.
3.4.2 METODOLOGIA DE IDENTIFICACION DE PASIVOS AMBIENTALES
El procedimiento metodológico empleado en la identificación de pasivos ambientales, consiste en el uso de fichas de trabajo de campo, en el cual se adjunta la fotografía del pasivo ambiental y se plantea la medida de solución. A continuación se detalla cada uno de los campos de la ficha de información que deberá contener:
A. UBICACIÓN DEL PASIVO AMBIENTAL
En este campo se especifica las coordenadas del lugar correspondiente al pasivo identificado.
B. BREVE DESCRIPCION AMBIENTAL
Es un informe breve de las características más resaltantes del entorno ecológico donde se ubica el pasivo identificado.
C. CAUSA U ORIGEN
Identificación de canchas de desmonte, aguas acidas, entre otros pasivos que generan perjuicios contra el medio o contra terceros.
D. TIPOS DE PASIVOS AMBIENTALES
Estos pueden ser canchas de desmonte, contaminación de aguan con DAM, entre otros.
E. MEDIDAS DE MITIGACIÓN Y/O CORRECTIVAS
Se plantea la medida de mitigación en forma general, como solución al impacto ocasionado por el pasivo ambiental.
F. IDENTIFICACION DE PASIVOS AMBIENTALES
En el área de estudio los pasivos ambientales que se han identificado están relacionados mayormente a las canchas de mineral abandonadas y a drenajes ácidos de mina. Los pasivos ambientales ubicados en la zona de estudio son:
3.4.3 INVENTARIO
Toda entidad que haya generado pasivos ambientales mineros está obligada a presentar el Plan de Cierre de Pasivos Ambientales Mineros ante el Ministerio de Energía y Minas, en el plazo máximo de un año luego de publicado el presente Reglamento y a ejecutarlo conforme al cronograma y términos que apruebe la Dirección General de Asuntos Ambientales Mineros. En los casos de reinicio de operaciones y de aquellos titulares que pretendan utilizar un área, labor o Instalación que constituye un pasivo ambiental minero, estarán sujetos a la misma obligación.
3.4.4 IMPACTOS POTENCIALES DE LA ACTIVIDAD
Las actividades del Proyecto de Exploración, como toda actividad, generarán impactos, tanto positivos como negativos, por lo cual, para analizar el tipo y la magnitud de los impactos de las actividades de exploración indicadas en el capítulo V, se ha elaborado la “Matriz de Impactos” relacionándola a los recursos ambientales, socio-económicos, y culturales.
Para hacer el análisis, se ha usado el método de la Matriz de Impactos, donde la columna izquierda lista cada una de las actividades de exploración y sus servicios auxiliares relacionados categorizados por etapas, de estudio o planeamiento, de operación, de cierre y de post-cierre.
Los resultados de este análisis de impactos se aprecian en el Cuadro de Impactos, Anexo N° 16, donde el color verde indica los impactos positivos que generará el proyecto de exploración pumperia, y el color rojo indica los impactos negativos que el mismo proyecto puede generar, y los de color amarillo un impacto intermedio.
El principal impacto visto en el lugar de estudio lo producen los materiales removidos como desmontes y antiguas labores mineras.
La contaminación se produce de diferentes maneras:
Se tiene desmontes que con la presencia de óxidos que posteriormente aguas acidas por la existencia de óxidos.
Las lluvias lavan los contenidos metálicos de los desmontes y trincheras, contaminando posteriormente los riachuelos.
Por el contenido de azufre del mineral tratado los relaves son generadores de aguas ácidas.
Este capítulo tiene por objetivo identificar los pasivos ambientales existentes en el área de estudio como consecuencia de la actividad extractiva de mineral realizado anteriormente en el yacimiento-Mina Pumperia. Para tal efecto, y si es que la mina fuese reactivada, se propone medidas de mitigación con la finalidad de disminuir sus efectos e impactos negativos al ecosistema circundante y contra terceros.
El estudio de los problemas de drenaje de minas tiene dos aspectos. El primero es el de mantener condiciones adecuadas de trabajo tanto a cielo abierto como en
subterráneo, para lo que es frecuente la necesidad de bombeo de las aguas. Tal asunto no será tratado aquí por ser mucho más de carácter interno a la operación que a sus impactos sobre el medio ambiente. El segundo aspecto del drenaje en las minas es la gestión de las interferencias de la operación en la hidrosfera. Esta gestión tiene normalmente los siguientes objetivos:
(i) minimizar la cantidad de agua en circulación en las áreas operativas; (ii)reaprovechar el máximo de agua utilizada en el proceso industrial;
(iii) eliminar aguas con ciertas características para que no afecten negativamente la calidad del cuerpo de agua receptor. Para alcanzar estos objetivos, la gestión incluye la implantación y operación de un sistema de drenaje adecuado a las condiciones de cada mina, además de un sistema de recirculación del agua industrial. Este capítulo abordará principalmente los sistemas de drenaje.
3.1. Concepción y dimensionamiento de sistemas de drenaje Un sistema de drenaje tiene por objetivo proporcionar la recolección, transporte y lanzamiento final de aguas de escurrimiento superficial de modo que la integridad de los terrenos y las características de los cuerpos de agua receptores sean preservadas. De esta forma, el drenaje tiene por objetivo el control de la erosión, la minimización de la colmatación y la manutención de la calidad física y química de los cuerpos de agua receptores. Los principales componentes de un sistema de drenaje, mostrados en la figura 2, son los siguientes:
- una o más canaletas perimetrales implantadas en torno de la cava, de las pilas de estéril, eventualmente de las cuencas de desecho y de las áreas de apoyo operativo, con el objetivo de reducir la cantidad de agua de escurrimiento superficial que penetra el área de operación.
FICHA DE IDENTIFICACION DE PASIVOS AMBIENTALES Nº 01 MINA PUMPERIA
UBICACIÓN:
Las coordenadas UTM son: 389626E, 8241525N BREVE DESCRIPCION AMBIENTAL:
Las especies que predominan en esta área son los Pajonales de Puna, dentro de esta formación predominan las gramíneas Stipa ichu “Ichu” y pastos naturales. La
vegetación no es escasa ni abundante. No se ha presenciado aves ni animales silvestres en esta área.
W E Material de desmonte Flujo de H2O ácido Mn, Fe, Pb, Ag, Ba. CAUSA U ORIGEN:
La acumulación de material de desmonte al pie de talud y por la combinación con agua subterránea que aflora en este punto hacen que se generen aguas acidas, como es claramente vista en la fotografía. La coloración del agua superficial es rojiza a anaranjada, debido a metales pesados en estado de solución, principalmente Fe++. TIPOS DE PASIVOS AMBIENTALES:
Los tipos de pasivos ambientales son: Aguas acidas y material de desmonte. Las aguas acidas generadas en este punto llegan a unirse al principal o en todo caso se infiltran en los suelos aguas abajo.
MEDIDAS DE MITIGACION Y/O CORRECTIVAS:
Deberá construirse canales de flujo para el agua acida, construidas a base de roca caliza y caliza chancada, para llevar el pH a una solución neutra.
Cubrir el material de desmonte con suelos orgánicos para facilitar el crecimiento de vegetación silvestre.
FICHA DE IDENTIFICACION DE PASIVOS AMBIENTALES Nº 02 MINA PUMPERIA
1. UBICACIÓN:
Las coordenadas UTM son: 389657E, 8241790N 2. BREVE DESCRIPCION AMBIENTAL:
En esta área aun continua la predominancia del Pajonal de Puna, donde las especies que abundan son las gramíneas stipa ichu “Ichu” y pastos naturales. No hay presencia de aves. Se ha observado la presencia de lagartos.
SW NE
Canchas de mineral
3. CAUSA U ORIGEN:
Las canchas de mineral están dispuestas por montones, a manera de una franja con un ancho de 175m y 986m de largo, con dirección NE-SW. Este material es quien contribuye metales pesados pos disolución en periodos de precipitación.
4. TIPOS DE PASIVOS AMBIENTALES:
Los pasivos ambientales en esta área son las canchas de mineral. El material mineral de estas canchas es transportado por gravedad hacia las partes más bajas en periodos de precipitación, convirtiéndose además en agua ácida, afectando el agua del rio y los pastos naturales presentes en las llanuras aluviales.
5. MEDIDAS DE MITIGACION Y/O CORRECTIVAS:
o Llevar a cabo la agrupación del material mineral de las canchas en una zona adecuada y compactarlas para posteriormente cubrirlas con material de suelo orgánico. Si es posible llevar a cabo el transporte del material a plantas de tratamiento para su recuperación de metales base.
FICHA DE IDENTIFICACION DE PASIVOS AMBIENTALES Nº 03 MINA PUMPERIA
1. UBICACIÓN:
Las coordenadas UTM son: 389901E, 8241605N 2. BREVE DESCRIPCION AMBIENTAL:
En la cancha de mineral la vegetación es escasa a nula. En la llanura aluvial, muy cerca al lecho del rio, hay abundancia de vegetación principalmente por pastos
Ojo de agua
Ichu
naturales y paja típica de la Puna. La vegetación en la ladera de la colina está caracterizada mayormente por el ichu.
NE SW Dirección de Flujo de agua Cancha de Mineral Mn, Fe, Pb, Ag, Ba. 3. CAUSA U ORIGEN:
Acumulación de material mineral o desmonte, producto de la explotación del yacimiento realizado anteriormente.
4. TIPOS DE PASIVOS AMBIENTALES:
Los tipos de pasivos ambientales son: Aguas acidas y material de desmonte. Las aguas acidas generadas en la cancha de mineral llegan a fluir en dirección del rio transportando metales pesados en solución.
5. MEDIDAS DE MITIGACION Y/O CORRECTIVAS:
o Remover el material mineral de la cancha y trasportarlo a una zona alejada del rio donde será compactada y cubierta por material de suelo orgánico para su re vegetación silvestre.
FOTOGRAFÍA Nº: esta fotografía está en una coordenada UTM 389360E 8241481N en esta fotografía hemos identificado el ojo de agua en la parte de la colina media, y presenta una contaminación natural, al redor podemos observar las vegetaciones como Ichu.
Material cuaternario
ojo de agua con ( Flujo de H2O ácido)
FOTOGRAFÍA Nº: presenta en una coordenada UTM 389730E 8241296N en la veta se pudo observar aguas acidas que se ocasiono por los minerales de hierro en contacto con el agua (oxidación). Se puede explicar que el hierro de la limonita, se puso en contacto con el agua ocasionada del Fe2 que es soluble y pasa a convertirse a Fe3 que es insoluble.
FOTOGRAFÍA Nº: ojo de agua con presencia de contaminación natural y se encuentra en la derecha de la veta 4. FOTOGRAFÍA Nº: Vegetac ión que se observa en las partes bajas de la Ojo de agua con una contamina ción relleno
