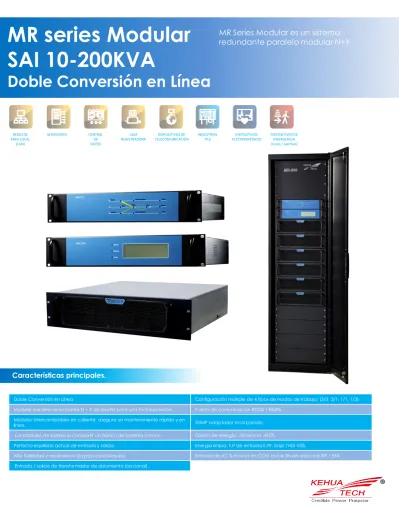

MR series Modular SAI KVA Doble Conversión en Línea

MR series Modular

SAI 10-200KVA

Doble Conversión en Línea

REDES DE ÁREA LOCAL (LAN) SERVIDORES CENTRAL DE DATOS CAJA REGISTRADORA DISPOSITIVOS DE TELECOMUNICACIÓN INDUSTRIAS PLC DISPOSITIVOS ELECTROMÉDICOS DISPOSITIVOS DE EMERGENCIA (Luces / alarmas)

MR Series Modular es un sistema redundante paralelo modular N+X

Características principales.

Doble Conversión en Línea Configuración múltiple de 4 tipos de modos de trabajo: (3/3, 3/1, 1/1, 1/3). Modular paralelo redundante N + X de diseño para una fácil expansión. Puerto de comunicación RS232 / RS485 .

Módulos intercambiables en caliente asegura un mantenimiento rápido y en

línea. SNMP adaptador incorporado. Los módulos de potencia compartir un banco de baterías común. Diseño de energía : Eficiencia ≥95%.

Perfecto equilibrio actual de entrada y salida. Energía limpia: F.P de entrada 0,99, bajo THDi ≤3%.

Alta fiabilidad y rendimiento (bypass centralizado). Entrada de AC funciona en CCM con el fin de reducir la RFI / EMI. Entrada / salida de transformador de aislamiento (opcional).

NORMAS DE FABRICACIÓN:IEC, EMC, CE : EN 62040-2:2006, IEC 60950-1:2001, EN/IEC 62040-3, EN/IEC 62040-1-1

Especificaciones sujetas a cambios sin previo aviso.

MR series10~200kVA - Especificación

Modelo MR-100 MR-150 MR-200

Capacidad maxima 100KVA 150KVA 200KVA

Capacidad de Modulo MRJ-10 MRJ-15 MRJ-20 E N T R A D A

Configuración 3 fases 4 Cables + Tierra / 1 fase 2 Cables + Tierra Rango de potencia 380V/220V±25% / 400/230V±25% / 415V/240V±25% Rango de Frecuencia 50/60Hz±10%

Factor de Poténcia ≥0.99

Conexiones de Entrada: Bornera de 5 tomas: 3 fases, Neutro y Tierra

THDi ≤3% Corriente maxima 160 A 230 A 300 A Baterias (Vdc) ±384V S A L I D A Factor de Poténcia 0.8 Voltaje 380Vac /220 Vac

Rango de Frecuencia Sincronización con la entrada de AC cuando su frecuencia están dentro de 50/60Hz ± 2% con _{cambio de fase inferior a 3 grados. 50/60 Hz ± 0,2% en el modo de batería} Estabilidad de Voltaje 380V/220V ± 1% (parada) 380V/220V ± 2% (carga 0-100%)

Tiempo de recuperación

transitoria 20 ms (cargas 0-100%)

Sobrecarga Cargas de 125% durante 10 minutos. 150% durante 60 segundos Tiempo de Transferencia 0ms

Eficiencia ≥ 95% (en modo línea) Forma de onda Onda senoidal

Conexiones de Salida: Bornera de 5 tomas: 3 fases, Neutro y Tierra Byppas Estatico <1ms

THDi Carga lineal ≤ 3%, carga no lineal ≤ 5% Factor Cresta 3 ：1 O T R O S

Interfaz de comunicación Contactor Seco, RS232/RS485

Adaptador SNMP Tarjeta SNMP con 10/100 Mbps RG45 (TPC/IP / HTTP ) Display LCD + LED

Temperatura de Trabajo -5°C ~40°C Humedad Relativa 0% ~ 95% Sin condenzación Grado de protección IP30

Alarma Sonora y visible (Falla en la entrada , Sobrecarga , Falla DC , Falla de Ventiladores , Modo_{batería, Batería baja, Bypass, Inversor en linea.)}

Ruido <55dB

Dísipación termica en linea 18,000 BTU/hora

Módulo de alimentación Dimensiones

(AN x F x AL) mm 482x465x133

Peso del módulo eléctrico (Kg) 16 18 20 Gabinete Dimensiones (AN x F x AL)

mm 600X800X2000

Gabinete Peso (kg) incluyendo Gabinete, interruptor de transferencia

estática, Centro de monitor de sistema) 200kg

●Central de Datos y Servidores

●Punto de venta

●Router

●Hub y otro dispositivo de red

●Instalación comercial

●Instrumento de precisión.

●Oficina y centros de computo

●Industrias PLC. ●Aeropuertos. SERVIDORES CENTRAL DE DATOS HUB Y OTROS DISPOSITIVO DE RED AFICINAS Y CENTROS DE COMPUTO

Aplicación

Energizado Sistema de Alimentación Ininterrumpida modular (SAI)

-su aplicación es adecuada para el Sistema de doble conversión,

usted puede contar con la fuente de respaldo fiable

que usted depende. Su Sistema MR Modular, regula el voltaje de la fuente, y ofrece un respaldo de energía pura.

para llevar el conjunto de generador en línea. Se proporciona precisión de regulación de voltaje, tolerante a fallas

de salida, interfaz fácil de usar, buen

generador de SAI con relación a tamaño y reduce los costos de instalación.

Utilidad principal Conmutación

MR Series es un Sistema modular de SAI en paralelo redundante con opciones flexibles, eco-amigable, fácil mantenimiento, fácil expansión, entrada de avanzada y parámetros de salida. Es de alto rendimiento y bajo costo, alta eficiencia, tamaño compacto, alta densidad de potencia.

Todos los sistemas MR Modular de energía de calidad empiezan por un SAI. Se proporciona inmediatamente la potencia disponible para viajar a través de los trastornos de alimentación y las condiciones de la fuente. Cuando se integra con otros Productos KEHUA TECH - que incluyen el interruptor de transferencia automática (STS)

y Conmutación - usted puede estar seguro de la fuente más fiable de protección de energía de respaldo.

PUESTA EN

MARCHA

CON UNA

SÓLIDA BASE

Panel Interactivo

Pantalla LCD.

Mejor visualización

de parámetros .

Pantalla LCD indica la frecuencia, el voltaje, la carga, el

voltaje de la batería, etc LED indica el estado de

funcionamiento

Modulo Monitor Central:

Monitor de pantalla LCD de ultima

generación (Touch) en el cual

se

administra todos los parámetros del SAI.

Bypass Estático y

Mantenimiento

También incluyen un bypass automático y de mantenimiento

proporciona redundancia a la carga en el caso de sobrecarga o

eventos críticos en el sistema.

En este estado, la carga es alimentada desde la red a través de un interruptor electrónico (SCR). Esto ocurre cuando hay algún tipo de sobrecarga, cuando la temperatura en el interior del SAI está por encima del valor nominal de la transacción o cuando el banco está muy descargado las baterías.

Bypass Estático

Bypass Mantenimiento

1. Módulo de bypass estático puede ser

sustituido en caliente

2. Un diseño de bypass centralizado: no

hay flujo de derivación ni problemas

En este estado, la carga es alimentada desde la red a través del disyuntor de derivación. Cuando el SAI está en derivación manual de la carga es alimentada directamente desde la red a través del interruptor de bypass como la UPS permanece desactivado. Esto permite el mantenimiento en el SAI sin interrumpir la energía a la carga.

Rectificador, Cargador y Inversor:

Estos Componentes del sistemas

rectificador, cargador y Inversor son controlador de alta frecuencia de modulación

para la larga vida útil del sistema de alimentación.

SAI rectificador en línea consiste en la etapa de rectificación generalmente SCR con el fin de variar el ángulo de disparo del SCR y por lo tanto para regular la tensión de CC en la salida para obtener obviamente después de ser rectificados condensadores de tensión de entrada se filtra para obtener un voltaje continuo y regulado.

Batería

12 años de vida de diseño en estado

flotante

 Amplio rango de temperatura de -15 ° C a

50 ° C

 Puede ser utilizado en la orientación

vertical u horizontal

 Diseño equilibrado para el funcionamiento

tanto flotante y cíclico

 Bajo índice de auto descarga y larga vida

útil

CARACTERÍSTICAS Y BENEFICIOS CONSTRUCCIÓN

Placa Positiva- Standard Pb-Ca-Sn aleación

Placa Negativa - Balance Pb-Ca red para mejorar la

eficiencia de la recombinación

 Separador - Separador AGM

 Electrolito - Diluir el ácido sulfúrico de alta pureza

 Batería recipiente y la tapa - ABS

 Sello Pilar - Doble capas sellado de resina epoxi

 La válvula de descarga - Auto sellado de goma tapa

de la válvula con una fiabilidad probada

Diseñado y fabricado por la combinación de una

aleación resistente a la corrosión y con la avanzada

tecnología VRLA, La Baterías Tiene un rango de duración

de 12 años de vida útil. Esta serie es muy adecuado para

el sistema SAI.

MMBM-3 Sistema inteligente de

monitoreo de la baterías

®

Características principales

●Función de protección perfecta

Con la función de alarma en tiempo real por sobre-voltaje, sobre temperatura y sobre la resistencia interna, y grabar automáticamente los eventos de las fallas

● Detección de alarmas

Se puede monitorear en tiempo real de cada batería, el voltaje terminal de carga y corriente de descarga y temperatura de la batería, y en línea automáticamente vigilar la resistencia interna de cada Batería sobre una base regular (ciclo puede ajustarse)

● Con LAN, RS232 y puerto de comunicación RS485

● Módulo de diseño

De fácil instalación, uso y mantenimiento, aislamiento entre los módulos, de alta fiabilidad

● Análisis de la gestión Perfecto

El tratamiento integrado de los distintos

parámetros, para apoyar el análisis de datos históricos, consulta y de salida, soporta el modo de visualización como columnas, curva, tablas de datos.

Aplicación

Sistema de batería, Sala de informática, centro de datos, suministro de Industria de la Energía

Con el nuevo

sistema GSM

y SNMP

Monitorea

remotamente

desde su PC

o teléfono

móvil.

Su sistema

SAI mas

cerca de

Ud.

SMS

El monitoreo remoto del SAI y tarjeta de administración de SNMP Suporta Protocolos, UDP, SNMP, Telnet, SNTP, PPP, HTTP, SMTP , TCP/IP ,IPv4 IPv6

(10Mbps/100Mbps

Ethernet

eventos / Email / SMS Notificación sensor ambiental (temperatura, humedad, agua, humo) las secuencias de apagado del servidor, compatible con / Windows , Linux, Novel, Mac, Solaris, Unix.

Seguimiento del SAI con total

comodidad desde su PC o

teléfono móvil.

La monitorización remota desde su PC a través del

protocolo UDP, SNMP, Telnet, SNTP, PPP, HTTP, SMTP , TCP/IP ,IPv4 IPv6

(10Mbps/100MbpsEthernet).

Tarjeta SNMP

SAI

Alertas del SAI a mi

dispositivo móvil más

fácil y más seguro

Envio Evento a Telefono Movil

MR Modular

Compacto y

ligero

Gama de Productos

Fuente de alimentación ininterrumpida SAI Inversores.

Bancos de Baterías. Baterías.

KTS redundante Interruptor
