Habitat XXI [Vivienda + comercio] Una forma de vivir en los centros históricos

Texto completo

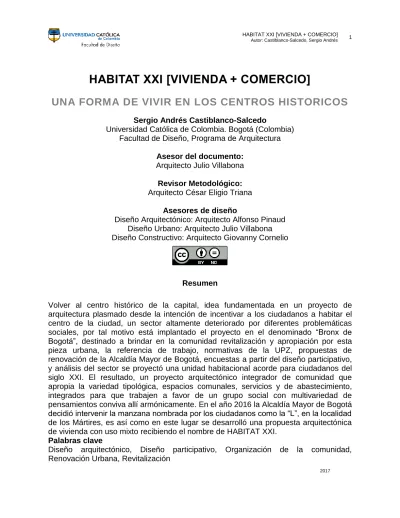

(1)HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 1. HABITAT XXI [VIVIENDA + COMERCIO] UNA FORMA DE VIVIR EN LOS CENTROS HISTORICOS Sergio Andrés Castiblanco-Salcedo Universidad Católica de Colombia. Bogotá (Colombia) Facultad de Diseño, Programa de Arquitectura Asesor del documento: Arquitecto Julio Villabona Revisor Metodológico: Arquitecto César Eligio Triana Asesores de diseño Diseño Arquitectónico: Arquitecto Alfonso Pinaud Diseño Urbano: Arquitecto Julio Villabona Diseño Constructivo: Arquitecto Giovanny Cornelio. Resumen Volver al centro histórico de la capital, idea fundamentada en un proyecto de arquitectura plasmado desde la intención de incentivar a los ciudadanos a habitar el centro de la ciudad, un sector altamente deteriorado por diferentes problemáticas sociales, por tal motivo está implantado el proyecto en el denominado “Bronx de Bogotá”, destinado a brindar en la comunidad revitalización y apropiación por esta pieza urbana, la referencia de trabajo, normativas de la UPZ, propuestas de renovación de la Alcaldía Mayor de Bogotá, encuestas a partir del diseño participativo, y análisis del sector se proyectó una unidad habitacional acorde para ciudadanos del siglo XXI. El resultado, un proyecto arquitectónico integrador de comunidad que apropia la variedad tipológica, espacios comunales, servicios y de abastecimiento, integrados para que trabajen a favor de un grupo social con multivariedad de pensamientos conviva allí armónicamente. En el año 2016 la Alcaldía Mayor de Bogotá decidió intervenir la manzana nombrada por los ciudadanos como la “L”, en la localidad de los Mártires, es así como en este lugar se desarrolló una propuesta arquitectónica de vivienda con uso mixto recibiendo el nombre de HABITAT XXI. Palabras clave Diseño arquitectónico, Diseño participativo, Organización de la comunidad, Renovación Urbana, Revitalización 2017.

(2) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 2. HABITAT XXI [HOUSING + COMMERCE] A WAY OF LIVING IN HISTORICAL CENTERS Sergio Andrés Castiblanco-Salcedo University Católica de Colombia. Bogotá (Colombia) Faculty of Design, Architecture Program Document advisor: Architect Julio Villabona Methodological reviewer: Architect César Eligio Triana Design Advisors Architectural Design: Architect Alfonso Pinaud Urban Design: Architect Julio Villabona Construction Design: Architect Giovanny Cornelio. Abstract Return to the historic downtown of Bogota is an idea based on an architectural project that was designed in order to encourage citizens to live in the downtown of the city, specifically in a highly dilapidated area due to different social problems. The project will be developed in a specific area Called "Bronx of Bogota". The main objective is to provide to the community revitalization and appropriation of the urban piece. Based on work references, regulation of the UPZ, renovation proposals of the Mayor's Office of Bogota, surveys based on participatory design and analysis of the area, a housing unit was projected suitable for citizens of the XXI century. The result is an integrating architectural community project that appropriate typological variety, communal spaces, integrated service supplies to work in favor of a social group with multivariate thoughts coexists themselves harmoniously. In 2016 the Bogotá Mayor's Office decided to seize and recover the area named by the citizens the "L" in a neighborhood called Los Mártires. Thus is how an architectural housing project proposal was developed with the name HABITAT XXI. Keywords Architectural design, Participatory design, Community organization, Urban renewal, Revitalization 2017.

(3) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 2017. 3.

(4) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. Contenido Introducción ............................................................................................................ 5 Metodología .......................................................................................................... 10 Resultados ............................................................................................................ 15 Discusión .............................................................................................................. 28 Conclusiones ........................................................................................................ 30 Agradecimientos ................................................................................................... 32 Referencias........................................................................................................... 33 Anexos .................................................................................................................. 35. 2017. 4.

(5) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 5. Introducción El presente artículo hace referencia al proyecto de grado, para optar al título de Arquitecto, en la Universidad Católica de Colombia, Bogotá desarrollado en el segundo semestre del año 2016, en el cual, según el Proyecto Educativo del Programa (P.E.P 2010 p.21) desde la academia se busca dar soluciones a situaciones reales. De acuerdo al contexto actual de la ciudad y las diferentes problemáticas socioculturales que se encuentran en el centro histórico de Bogotá se desarrolló un proyecto arquitectónico en El barrio Voto Nacional, este se encuentra ubicado en la Localidad de Los Mártires, Bogotá D.C; el polígono de análisis, se trazó de norte a sur por la calle 13 hasta la calle 6ta y de oriente a occidente de la avenida Caracas hasta la carrera 24. Si se tiene en cuenta que este sector cuenta con el atractivo de la Calle 11, el Centro Histórico de Bogotá es el punto insignia en el plano del patrimonio cultural de la ciudad actuando como conector de equipamientos patrimoniales para el entorno distrital y de memoria colectiva, y como el elemento más importante en la base de diseño de proyectos que potencien la vida diurna y nocturna en la Bogotá histórica. Entre los más importantes en los Mártires se encuentran el Hospital San José, Plaza España, Plaza de los Mártires, Basílica el Voto Nacional, entre otras sin contar el parque Tercer Milenio o la única red de transporte masivo con la que cuenta en la actualidad la ciudad, Transmilenio por la Jiménez en la carrera 15 y San Fason por la calle 13, como también a partir de la observación en las salidas de campo y en los seminarios de los 2017.

(6) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 6. talleres de diseño en cuanto a la identificación de las redes de flujo social actuales del sector, usos de las edificaciones incluyendo las de conservación. Determinantes preponderantes en la elección del tipo de proyecto arquitectónico que se va a desarrollar en él lugar estudiado (Fig. 1).. Figura 1 – Datos obtenidos: Eje conector Calle 11 propuesto por Alcaldía Mayor de Bogotá Barrió el Voto Nacional – Localidad de los Mártires Fuente: Diagrama digital autor - Julio de 2016. CC. BY. El desarrollo del proyecto arquitectónico se parametrizo desde tres conceptos que se consideraron preponderantes en su rol para dar respuesta a la necesidad de generar soluciones reales en lugares reales, las cuales son: renovación urbana, habitabilidad y renovación urbana. Que abordan el proyecto basadas desde los elementos funcionales del lugar por tal motivo se inicia así con una propuesta urbana afrontando el reto de integrar un proyecto de arquitectura moderna a una arquitectura histórica propia del sitio, como a la recuperación de lugares memorables para el centro histórico de la ciudad y la misma relación con el contexto inmediato, coordinado con las redes de servicios que ofrece la ciudad para que así pueda suplir la necesidad de sus habitantes. 2017.

(7) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 7. Teniendo en cuenta estas premisas cabe preguntarse ¿Es posible desarrollar proyectos habitacionales hacedores de ciudad, espacios aptos para habitar íntegramente y que den valor a la historia del lugar en el cual fueron implantados? RENOVACIÓN URBANA Se encamina como la primera fuente de crecimiento social y de actividades para dar solución a lugares deteriorados, visto desde la resiliencia como el detonante para que un nuevo proyecto no solo intente mejorar una fracción de territorio sino más bien como este se integra con su contexto inmediato dándole valor a lo que se puede recuperar y como objetivo generar dinámicas sociales que son hacedoras de ciudad. Son planes de renovación urbana aquéllos dirigidos a introducir modificaciones sustanciales al uso de la tierra y de las construcciones, para detener los procesos de deterioro físico y ambiental de los centros urbanos, a fin de lograr, entre otros, el mejoramiento del nivel de vida de los moradores de las áreas de renovación, el aprovechamiento. intensivo de la infraestructura establecida de servicios,. la. densificación racional de áreas para vivienda y servicios, la descongestión del tráfico urbano o la conveniente rehabilitación de los bienes históricos y culturales, todo con miras a una utilización más eficiente de los inmuebles urbanos y con mayor beneficio para la comunidad. (Ley 9 de 1989, Cap. IV). Cuando se presentan lugares con problemáticas culturales, económicos y de integración ciudadana, la primera intención es potencializar el lugar, generando vida diurna y nocturna al lugar intervenido siendo consecuencia la condición de seguridad ciudadana, devolver a las personas para que habite el centro histórico de la ciudad 2017.

(8) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 8. provocará así una reducción de población en las periferias de la ciudad cuidando del entorno físico, y por ende disminuyendo el caos de movilidad que tiene la ciudad, ya que todo esto es ocasionado por diferentes circunstancias que al pasar el tiempo han cambiado de uso o desarrollado anomalías en las actividades de los habitantes de la ciudad, generando dispersión y degeneración del patrimonio ciudadano y en último caso el crecimiento no planificado en la ciudad, “La adopción de un nuevo patrón urbano toma tiempo en implantarse y solo se impone si las circunstancias sociales y económicas le son favorables” (Samper, 1997, p. 45), desarrollado desde estrategias gubernamentales y de participación ciudadana trabajando conjuntamente en pro de la comunidad. HABITABILIDAD Es abordada desde el beneficio que se debe tener en el desarrollo de los nuevos modelos habitacionales, proyectados desde bases del diseño participativo, la integración del usuario al proyecto desde el desarrollo conceptual, luego en las etapas de diseño, hasta en el desarrollo constructivo ya que entendiendo las nuevas dinámicas sociales que se presentan en las grandes ciudades y las mismas necesidades básicas personales de cada uno de nosotros, viendo y aplicando como base un mínimo de requisitos para que la habitabilidad sea eficiente. Actualmente, el diseño de la vivienda social se debe abordar desde la flexibilidad. Por esta razón, surge la necesidad de que la información de los proyectos de vivienda social produzca un adecuado proceso de gestión para que todos los involucrados en un. 2017.

(9) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 9. proyecto determinado puedan tener acceso a la información necesaria de una manera sistemática. (Cubillos, 2012, p. 65).. El desarrollo del proyecto se enfoca a la problemática que hoy en día trae la habitabilidad, donde se pretende que las propuestas arquitectónicas y urbanas no solo presten un lugar donde se pueda descansar o dormir sino que más bien este de solución a necesidades de trabajo, recreación, entre otras mediante estrategias como mezcla de usos y la misma utilización de nuevos materiales constructivos para que los espacios diseñados sean flexibles y por ende personalizables según la necesidad del usuario. REVITALIZACIÓN Cuando se habla de revitalización se enfoca en darle una nueva cara al patrimonio histórico de la ciudad, a ese factor único e irrepetible que cuenta en la mayoría de los casos los orígenes de los asentamientos urbanos, entendiendo así la relación con el diseño arquitectónico y la expresión física de nuestros sentimientos o experiencias en ese elemento construido, dirigiendo a los proyectistas a la necesidad de concebir proyectos que sean integradores de comunidad, a su vez sigan los lineamientos en el ordenamiento del espacio construido y el paisaje natural propio de cada pieza urbana. Partiendo de que el espacio construido manifiesta las intenciones y experiencias mentales de sus habitantes o constructores, por ejemplo, significados, recuerdos, esquemas constructivos, apego por los lugares, etc., ¿qué tipo de conocimiento es posible acerca del patrimonio cultural intangible relacionado con el espacio construido? Una respuesta se plantea desde los estudios de la complejidad. Se toma como hecho 2017.

(10) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 10. el significado y la concepción de dicho espacio resumiendo así otros factores involucrados, como las reglas lingüísticas o de ordenamiento del entorno en los planos social, territorial y psicológico. (Fuentes, 2012, p. 36).. La importancia del hábitat radica en el desarrollo de planteamientos urbanos y proyectos arquitectónicos que den respuesta a la necesidad de habitar íntegramente, enfocado en darle valor a una sociedad con memoria colectiva, que se apropia de su ciudad independientemente si son o no oriundos de allí.. Metodología Para dar respuesta al proyecto de grado, se desarrolló el análisis de las diferentes dinámicas sociales que presenta el barrio Voto Nacional, en la localidad de los Mártires delimitándose de norte a sur por la calle 13 hasta la calle 6ta y de oriente a occidente de la Avenida Caracas a la Plaza España. Donde se determinó realizar un proyecto. de. renovación. urbana. y. arquitectónica en la manzana llamada el “Bronx” en la calle 9 con carrera 15. (Fig.3) Figura 2 – Datos obtenidos: Estadísticas demografía y población DANE Colombia – Bogotá D.C - Localidad de los Mártires Fuente: Diagrama digital autor - Julio de 2016. CC. BY 2017.

(11) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 11. Cabe resaltar que el último año de la carrera (9 y 10 semestre) el lugar encargado desde la facultad de diseño fue el centro histórico de Bogotá, exactamente la localidad de los Mártires siendo de gran utilidad para el proyecto de grado ya que se estudió el lugar de intervención por más tiempo del que se puede dar en un solo semestre, independientemente que la producción de cada semestre fuera diferente, como también el trabajo concurrente con los docentes de ambos semestres arrojando datos solidos que aportaron al enfoque que tendría el trabajo de grado. La metodología de trabajo inicia desde la recopilación de información del lugar, siendo alimentada desde la observación en las diferentes visitas a campo, acompañadas por los talleres de diseño y de la electiva diseño participativo, estás visitas fueron abordadas desde dos aspectos la primera la parte física del territorio determinando que casas o equipamientos son de valor patrimonial, el trazado urbano de la localidad y todos los datos concernientes a los temas que los docentes de taller de diseño impartían al salón desde los seminarios y la segunda parte desde la parte social apalancada desde el diseño participativo, “por medio del diseño participativo se llevan a cabo una serie de estrategias sistemáticas, conceptuales y acciones que generan diferentes métodos, técnicas y herramientas” (Aguilera, Vargas, Serrano y Castellanos, 2015, p. 106). Ya que fue una valiosa herramienta para la recolección de información como: uso actual del territorio, quienes son sus usuarios, cuáles son sus opiniones sobre el lugar y que esperan de él. Datos que aparecen en el anexo E del artículo. Teniendo esta información estructurada (Fig. 2) arroja información inicial para abordar la solución viable para las necesidades del sector y de sus habitantes frecuentes, el 2017.

(12) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 12. paso a seguir es la recopilación de informes públicos presentados por la Alcaldía Mayor de Bogotá, textos, lecturas, seminarios, generando así bases sólidas para formular soluciones reales en lugares reales (Fig. 4 y 5), que de acuerdo al P.E.P de la facultad de diseño, programa de Arquitectura “el proyecto es la unidad operacional y totalizadora, que a diversas escalas y dentro de un proceso de análisis o síntesis, se identifican problemas y se sistematizan, se vincula, organizan y se contextualizan, información, conceptos, recursos, actividades, componentes arquitectónicos y urbanos para resolver necesidades específicas” (P.E.P 2010 p.21). Teniendo como base la información. cual hace parte el barrio Voto Nacional.. recopilada en 2 meses ya que el tiempo dado para entregar una propuesta de. Barrió Voto. diseño con entregables tales como. Nacional. documentos. escritos,. memorias. de. diseño, planimetría técnica y maquetas es de tan solo 5 meses, el segundo por tal motivo se apoyó de planimetría digital de Bogotá, planos de loteo y. Figura 3 – Área de análisis Barrió el Voto Nacional – Localidad de los Mártires Fuente: Google earth 2017. manzanas catastrales suministrados por el Súper Cade de la 30, como las normas de la UPZ de la Sabana a la. 2017.

(13) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. Seguido. de. datos. para la identidad capitalina, por tal motivo. recopilados y teniendo un resultado de. la preocupación por el valor de la historia y. patologías del estado físico y social del. el patrimonio cultural de la ciudad no solo. lugar estudiado el proyecto de grado. se ve desde la academia sino también. aborda su propuesta desde tres puntos de. desde las entidades competentes como la. acción:. Alcaldía Mayor de Bogotá.. 1).. los. anteriores. 13. Renovación. Urbana,. 2).. Habitabilidad, 3). Revitalización. Ya que actualmente el sector presenta claramente deterioro. general. en. sus. edificios,. estructuralmente hablando ya el paso del tiempo y la falta de mantenimiento hacen precarias ciertas casas que son utilizadas como inquilinato o bodegas del comercio de Plaza España parques y actividades. Figura 4 y 5 – Datos obtenidos: Movilidad Bogotá Barrió el Voto Nacional – Localidad de los Mártires Fuente: Diagrama digital autor - Agosto de 2016. CC. BY. sociales diurnas como nocturnas, y todo esto sin importar el valor histórico que representa la Localidad de los Mártires Ya atendiendo los alcances del desarrollo del proyecto desde la renovación urbana, la habitabilidad y la revitalización, más el trabajo en equipo en el aula con los tutores de grado y compañeros dieron todo el soporte al desarrollo técnico del proyecto arquitectónico. Este planteamiento arquitectónico da respuesta a las dinámicas sociales que posee esté lugar, (Fig. 6) si se habla de complejidad tal vez uno de los lugares más 2017.

(14) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 14. difícil a nivel de ciudad para generar intervenciones arquitectónicas y urbanísticas ya que por su carácter de trascendencia histórica, normativa, social, económica y proyección a futuro cada paso que se dé tiene muchas determinantes en el desarrollo del diseño y luego la posible construcción. teórica y conceptual de los primeros meses del semestre en un proyecto arquitectónico, que responderá a las necesidades primordiales que requiere este. lugar,. estando. demostrado. en. variedad de entregables a lo largo del semestre tales como: exposiciones de estrategias. constructivas,. documentos. escritos, seminarios desde la bitácora sugerida por la Facultad de Diseño, memorias gráficas, planimetría técnica Figura 6 – Análisis proyectual Barrió el Voto Nacional – Localidad de los Mártires Fuente: Diagrama digital autor- Agosto de 2016. CC. BY. expuesta en portafolio medio pliego tanto urbana, arquitectónica como constructiva,. Así mismo cabe resaltar el uso de. imaginarios 3d y maquetas a diferentes. herramientas de diseño como AutoCAD,. escalas, expuestos en los anexos A, B,. SketchUp, Lumion, Ilustrator usadas para. C,D del artículo.. la digitalización del proyecto generando la transformación de toda esta información 2017.

(15) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 15. Resultados La sociedad del siglo XXI es necesariamente diversa: hombres y mujeres; infancia, adolescencia, juventud, adultez y vejez. Cada uno de nosotros y cada una de nosotras tenemos muchas identidades a lo largo de nuestra vida y la vivienda nos ha de albergar en nuestras diferencias. (Montaner, 2013, p. 33).. Este planteamiento se enfoca directamente al objetivo del proyecto ya que está encaminado estratégicamente a abordar las distintas necesidades primordiales de las personas, siendo la vivienda con uso mixto el detonante para que el sector reactive sus actividades sociales positivamente, no solo en un ámbito diurno sino también nocturno, respondiendo así a una problemática de apropiación y seguridad que tanto aqueja al barrio Voto Nacional. Desarrollado desde el nivel de escala que tiene un proyecto, en este caso vivienda se abordara desde: EL DISEÑO URBANO Para desarrollar el planteamiento urbano desde el taller de diseño y sus respectivos seminarios un objeto de estudio son los planteamientos de Sola Morales “Construir en la ciudad, construir la ciudad, requiere un delicado equilibrio entre el tejido urbano y la construcción, entre la sustancia común y los objetos especiales, entre la norma y la excepción” (2008, p. 12). Como la propiedad que puede tener la vivienda colectiva para incidir en el desarrollo urbano actuando como elementos puntuales que se integran al espacio público y a los equipamientos cercanos trabajando como espacios 2017.

(16) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. que. fortalecen. la. calidad. urbana,. espacios de convivencia y crecimiento. 16. a las dinámicas de vida que vemos hoy en día en la capital colombiana.. personal, y sobre todo en lo que implica desarrollar arquitectura en un centro histórico, “entendendiendo como centro histórico un conjunto urbano de carácter irrepetible en el que van marcando su huella los distintos momentos de la vida de un pueblo, formando la base en la que se asientan sus señas de identidad y su memoria social”. (Shimabukuro, 2015. p. 8). Precisamente evidenciamos eso en el Voto Nacional, un lugar cargado de política, religión, economía y de relaciones sociales que dieron origen. Figura 7 – Planteamiento urbano con primer nivel tipo bulevar Planta de primer piso Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY. Refiriéndose así a los diferentes periodos de transformación de la sociedad en un mismo lugar, dando muestra de los diferentes modos de vivir y de proyectar vivienda y proyectando así los distintos tipos de sociedad que interviene en cada época, cambios ocasionados por variaciones en políticas, en factores económicos, productivos hasta ambientales dan cuenta de cómo el hombre ha ido modificando sus estilos de vida y su entorno inmediato para así poder sacar el máximo provecho al espacio, a las 2017.

(17) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 17. actividades y relaciones dentro de la vivienda que repercuten en el ambiente físico público de la ciudad. La arquitectura producida en base a estos procesos queda investida de características sumamente subjetivas y personales, fundamentalmente a la capacidad del proyecto de vivienda colectiva para incidir favorablemente en la estructura urbana en la que se inserta ligadas a las historias familiares de sus habitantes, que trascienden a la forma y que, por lo tanto, la hacen singular desde el punto de vista del usuario (Dreifuss Serrano, 2013).. El Voto Nacional mantiene una actividad comercial fuerte que dada desde la Plaza España que históricamente siempre se ha visto en este lugar, como también el comercio informal de la zona generando en el día una dinámica de actividades constante y que repercuten en las dinámicas urbanas dentro del área de intervención. Que por esa misma actividad después de las 6 de la tarde la inseguridad se apropia del espacio, ya que las periferias. gran mayoría de las personas que tienen actividad de día viven en. de la ciudad, desalojando el lugar después de. la jornada laboral.. Dejando espacio al vandalismo a toda escala social tales como los vistos en la “L” o también llamado el “Bronx”. De esta forma se plantea devolver al sector una cultura por la vivienda con carácter social entendiendo este uso como la manera más eficiente para revitalizar un sector ya que todas las dinámicas sociales que transcurren al lado de la “casa” tanto diurnas como nocturnas, trabajando como integradora eficiente en el uso de equipamientos de salud, recreación, formación, religión entre otros.. 2017.

(18) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 18. Es así como desde la implantación urbana el proyecto se ubica en el barrio actualmente intervenido por la Alcaldía Mayor de Bogotá el “Bronx”, calle 9 con carrera 15, el proyecto habitacional se encuentra integrado con el espacio urbano por una planta de primer nivel que trabaja de manera fluida prestando un servicio económico desde su actividad comercial y espacio público abierto a la ciudad manejando un concepto de bulevar comercial que da apoyo a las necesidades de trabajo y abastecimiento de los habitantes del edificio evitando así que el proyecto se cierre con rejas por temas de inseguridad, como pasa en gran mayoría de proyectos capitalinos excluyendo así los edificios de su contexto urbano inmediato. EL DISEÑO ARQUITECTONICO La voluntad del proyecto es desarrollar un modelo de vivienda básica, transformable en el 50% de las unidades habitacionales, (Fig. 10, 11) Llegando a la hipótesis de desarrollar vivienda múltiple entendiendo esta como el primer lugar de sociabilización y expresión de los diferentes núcleos familiares, esta evoluciona al paso de las generaciones de sus habitantes para así dar respuesta a las diferentes necesidades tanto privadas como públicas siendo capaz de albergar las diferentes maneras de vivir e interactuar siendo más notorias en los tipos de sociedad del siglo XXI de ahí el nombre del proyecto “HABITAT XXI”. Las zonas verdes, que además de absorber el CO2, son válvula de escape desde el punto de vista físico y visual del espacio cerrado del edificio. Cuando las dimensiones del solar son limitadas pueden explorarse otras opciones: balcones, terrazas, azoteas ajardinadas o patios; se subraya este ámbito donde es posible conformar un microclima 2017.

(19) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 19. en el que la luz cobra un papel fundamental posibilitando su entrada a los recintos que lo conforman y favoreciendo la ventilación y humedad necesarias con la inclusión de jardines y fuentes que incorporan la sonoridad del agua. Asimismo, se deben tener en cuenta estrategias eficientes para la envolvente como: a) responder a la orientación; b) mantener la fábrica del edificio caliente; c) simplificación, teniendo la arquitectura como base en todo el proceso de diseño antes de recurrir a la instalación de sistemas de mecanismos para ajustar el ambiente interior; d) tener en cuenta los distintos tipos de elementos: opacos, traslúcidos y transparentes, donde el equilibrio en el diseño será fundamental; e) bloquear la incidencia solar antes de que llegue al edificio (Gallardo, 2013, p. 15). El diseño arquitectónico se enfoca en. varias de las estrategias tecnológicas y ambientales expuestas en la cita anterior, tales como la implantación estratégica, aprovechamiento de la luz solar, reciclaje del agua, ventilación cruzada, diseño de fachada. (Fig.8, 9, 10). Figura 8 – Desarrollo tecnológico – Ventilación natural. Fachada Occidental Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY. 2017.

(20) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 20. Figura 9 – Implantación estratégica a partir de Asoleación Fachada Norte Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY. Figura 10 – Diseño Arquitectónico y estructural aporticado – Orientación – Ajuste de ambiente interior. Corte Transversal 1A Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY. El modelo de vivienda da muestra de 10 variedades tipológicas de apartamentos base, que a su vez serán personalizadas y transformables por sus usuarios (Fig. 11) desde el desarrollo de pisos con apartamentos flexibles mezclados con otros pisos que tienen parten de la idea de una vivienda convencional para familias con modos de vivir 2017.

(21) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. convencionalmente. (Fig.. 12). estos. modelos. habitacionales. 21. integrados. estratégicamente en bloques que tienen como objetivo dar respuesta no solo la necesidad de un techo donde dormir, sino que dan razón a espacios que aunque tienen un carácter privado se relacionan con su ambiente exterior y la misma diversidad social, pues todos no se expresan de igual manera, pero que no por esto invadan la privacidad del prójimo, ya que esa es la intención final de los proyectos hacedores de ciudad, “Si la casa es la manifestación de sus moradores, la vivienda es la manifestación de los procesos económicos de una sociedad” (Mayorga de Redondo, C, 2007, p. 1), enfrentado a esta realidad humana a los modelos habitacionales, la accesibilidad se vuelve en un factor preponderante en cuanto a los requerimientos mínimos que debe tener la vivienda para que responda a las diferentes necesidades que pueda tener una persona siendo un niño, un joven, un adulto o un anciano, como lo es una persona en condición de discapacidad, siendo los manuales y normas apropiadas para que todos tengamos un mínimo de confort en los espacios diseñados generando así un nivel de suficiencia y equidad social para abastecer necesidades primordiales. Las viviendas serán mejores cuanto mejor se adapten a su localización en la ciudad y a las características de la morfología urbana, y destacarán aquellas que introduzcan aportaciones al entorno por su estructura espacial, calidad arquitectónica y cesión de espacios comunes. La valoración de la calidad arquitectónica de la vivienda contemporánea se hace desde la óptica de su relación con el funcionamiento de la ciudad y el uso de la colectividad. (Montaner, 2013, p. 39) 2017.

(22) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. Figura 11 – Modelo Habitacional flexible Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY. Figura 12 – Modelo Habitacional convencional Hábitat XXI Fuente: Planimetría digital autor - Noviembre de 2016. CC. BY 2017. 22.

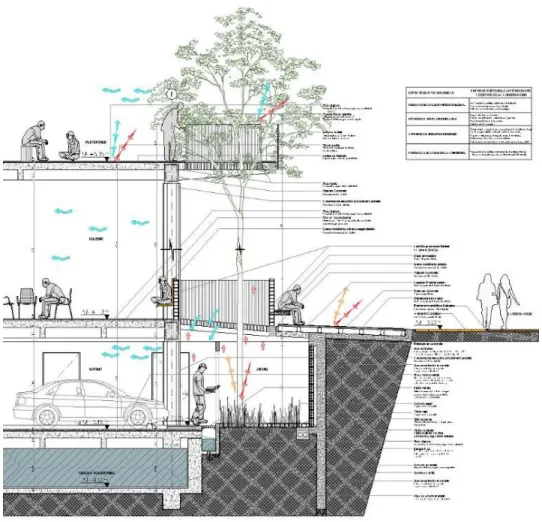

(23) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 23. EL DESARROLLO CONSTRUCTIVO El proceso de construcción está planteado a partir de un sistema aporticado en concreto, contemplado y aplicado al proyecto ya que es versátil en la idea de generar espacios dinámicos transformables interiormente y que a su vez industrialmente el desarrollo de la construcción será rápida, buscando generar así el mínimo impacto ambiental posible, partiendo de conceptos indispensables como la gestión del proyecto, la rehabilitación, la forma, la tipología y la percepción. La vivienda colectiva del siglo XXI se parametriza desde tres puntos de partida desde la tecnología, la estética y la historia, dando valor a lo que se encuentra en cada lugar revitalizando así al máximo lo que encontraba, siempre teniendo como premisa generar el mínimo de impacto posible, generando intervención puntual que a su vez van a generar mejoras en el ambiente formal y sensitivo de sus habitantes. Dándole así al proyecto arquitectónico una interpretación puntual que da muestra de la propuesta de transformación, no solo en el aspecto físico, sino desde la actitud de todos y cada uno de sus habitantes o visitantes. Hay una estrecha relación entre las aportaciones del mundo de la tecnología (estructuras, sistemas constructivos, instalaciones) y las condiciones de la vivienda. En este apartado se valoran los proyectos que utilizan unos sistemas estructurales y constructivos acordes con los espacios y funciones en la vivienda, y que han sido previstos para facilitar las posibilidades de flexibilidad y transformación (Montaner, 2013, p. 53). 2017.

(24) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 24. Los avances tecnológicos en general, desde los sistemas constructivos, las estructuras, las envolventes hasta las instalaciones, todas relacionadas trabajando entre sí para mejorar la vivienda. Y que han sido previstos para facilitar las posibilidades de flexibilidad y transformación, objetivo de los nuevos modelos habitacionales y arquitectónicos contemporáneos. Entendiendo que lo moderno no significa el uso de nuevos materiales, sino apropiar y proyectar con materiales existentes en una forma más humana. Las soluciones de sistemas estructurales y constructivos que permitan abrir el espacio y generen por ende flexibilidad teniendo en cuenta a la vivienda concebida no como un objeto y un lugar demarcado y categorizado sino como aquel capaz de ser transformado en variedad de espacios dando así funciones distintas, (fig. 11) aquella vivienda que supla las necesidades básicas que se requieren en un hogar pero que a su vez preste espacios aptos para las diferentes actividades que se pueden llevar acabo allí. Así que retomando los planteamientos anteriores HABITAT XXI basa su concepto de planta libre en primer nivel, de servicios y comercio que trabaja de apoyo, a los apartamentos se pensó en conjunto como 2 bloques libres montados sobre un zócalo destinado para las actividades sociales como un gimnasio, un salón de eventos y una plataforma urbana para la socialización, que a su vez están debidamente equipados de todas las redes necesarias, y formalizando así a la vivienda de espacios libres y más adaptables a la hora de diseñar el espacio interior. 2017.

(25) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 25. Por eso este proyecto desarrolla pisos de viviendas traiciónales para personas con hábitos de vida tradicionales familiares pero también estratégicamente ubicadas otras viviendas prestadoras de lugares adaptables, flexibles y que tengan el valor de personalización que dichas cualidades evidencian el perfecto manejo de todas las redes dentro del proyecto arquitectónico, que a su vez son fáciles de reparar o reubicar, los mismos muros divisorios sean móviles, transformables o fácilmente desmontables sin mucha herramienta o mano de obra calificada, los espacios con grandes luces, estructuras confiables, esbeltas; siendo así la vivienda mucho más flexible para los diferentes tipos de personas, edades o necesidades generara un incremento sustancial de confort gracias a las nuevas tecnologías. Incluyendo así a este la incorporación de estrategias bioclimáticas (Fig. 13) desde el reciclaje de aguas lluvia para mantenimiento de zonas comunes y parqueaderos, aprovechamiento de la luz solar con el diseño arquitectónico, en zonas comunes tales como. pasillos,. locales. comerciales,. plataformas. de. servicios. incluyendo. el. parqueadero que por lo general siempre se deja totalmente cubierto desprovisto de luz natural, ventilación natural y por ultimo espacios estratégicos de bonos verdes que potencian la vida del edificio y su mismo aprovechamiento desde el confort térmico y reutilización de agua, concluyendo la especificación del proyecto, las viviendas, todas y cada una de las 57 unidades habitacionales están diseñadas de tal manera que gastan recursos oficiosamente dando un plus en las tipologías modificables ofreciendo la capacidad de suplir gran variedad de funciones a los cuales las personas los puedan someter, no solamente hablando de vivienda sino también de espacios de trabajo o 2017.

(26) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 26. estudio entendiendo la necesidad global de atender todas las dinámicas de actividades y relaciones que tenemos los ciudadanos a lo largo del día. Dando muestra de cómo un proyecto de vivienda multifamiliar, se convierte hacedor de ciudad, ya que enseña su característica y sus diferencias, con respecto a los demás proyectos que encontramos en la ciudad, como puede ser su morfología, tectónica demostrando así el potencial de una obra arquitectónica en un espacio urbano proyectado eficientemente.. Figura 13 – Diseño Estructural - materialidad Corte Fachada Hábitat XXI – Estrategias tecnológicas Fuente: Diagrama digital autor - Noviembre de 2016. CC. BY 2017.

(27) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 27. La arquitectura, conocida por muchos como el arte y la ciencia de proyectar y construir espacios habitables para el hombre, se puede pensar como constituida por dos aspectos aparentemente diferentes: el componente “artístico”, identificado por la creatividad e imaginación en el proceso de proyectación, y el componente “científico”, asumido como una serie de procesos, rigurosos y sistemáticos, con los cuales acercarse a la mejor solución de los problemas de habitabilidad a los que se ve enfrentado el arquitecto. (Martínez, 2013, p. 15). Hábitat XXI responde a la idea anterior partiendo desde su nombre como parte en el desarrollo de un proyecto de vivienda pensado para las diferentes formas de habitar en la actualidad, aportando el proyecto arquitectónico condiciones óptimas en un diseño para “habitabilidad” para que las calidad de vida y la revitalización del objeto a intervenir es decir el entorno urbano entendiendo el hábitat como un sistema con una serie de elementos que se relacionan entre sí para preservar la especie siendo así HABITAT XXI un proyecto sostenible y sustentable, y que a su vez técnicamente responde con las normativas y desarrollo técnico que lo hace un proyecto viable para construir.. 2017.

(28) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 28. Discusión. Figura 14, 15, 16, 17 – Desarrollo de diseño Imaginarios Hábitat XXI Fuente: Imágenes digitales autor - Noviembre de 2016. CC. BY. ¿Es posible desarrollar proyectos habitacionales hacedores de ciudad, espacios aptos para habitar íntegramente y que den valor a la historia del lugar en el cual fueron implantados? Si se entiende a la vivienda como el primer lugar generador de sociedad y crecimiento personal ha sido tema de discusión mediante planteamientos teóricos como también desde proyectos arquitectónicos en cuanto refiere a la organización de la comunidad y no solo a nivel colombiano si no a nivel mundial, el proyecto de grado retomo planteamientos del libro Herramientas para habitar el presente. La vivienda del siglo XXI (Montaner, 2011) y aunque el libro hace referencia a la vivienda europea, es válidamente. extrapolable. para. la. actualidad. Latinoamericana,. dando. pautas. 2017.

(29) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 29. específicas para abordar las necesidades de una sociedad del siglo XXI, datos y propuestas que ponen a pensar en cómo las entidades competentes tanto públicas como privadas desde el desarrollo normativo y de diseño enfrentan este reto de generar vivienda de valor real que aporta al crecimiento personal como grupal en los hogares colombianos. Es así como para dar respuesta a la pregunta formulada debemos tener en cuenta la vulnerabilidad que tiene la vivienda actualmente refiriéndonos a normativas claras que acompañen los procesos para el desarrollo de modelos habitacionales de calidad, independientemente del nivel adquisitivo de las personas, acompañado de la norma sismo resistente NSR10, (Ministerio de Ambiente, Vivienda y Desarrollo Territorial, Reglamento Colombiano de construcción sismo resistente) programas de apoyo y desarrollo en conjunto con la comunidad y obviamente las profesiones a fin (Arquitectos, Urbanistas, Paisajistas, Ingenieros de todas las ramas, trabajadores sociales, entre otros) que acompañen los procesos de gestión en el desarrollo de vivienda multifamiliar que aparece como un punto crítico importante en cualquier ciudad, ya que si no se integra a la población vulnerable a la sociedad y se trabaja desde los diferentes factores económicos, sociales, ambientales, hechos migratorios tanto naturales, desplazamientos forzados como un mejor trabajo o estudios superiores, que son determinantes en la intención de nosotros los proyectistas al momento de desarrollar propuestas que abarquen el máximo de soluciones y así se generen proyectos hacedores de ciudad.. 2017.

(30) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 30. Se considera que teniendo en cuenta esas premisas si es posible desarrollar proyectos hacedores de ciudad, (Fig. 14, 15, 16, 17) proyectos enfocados desde una solución con variedad tipológica de vivienda que dé solución y recuperación ante los inconvenientes para así dar atención y dignificación a todos los ciudadanos, entendiendo la forma de vida particular que tenemos desde nuestra idiosincrasia cultural, nuestro diario vivir, inclusive nuestro poder adquisitivo, todo esto replicado en la vida en comunidad. “Proyectar significa, en gran parte, entender y ordenar. Pero creo que la genuina substancia nuclear de la arquitectura que buscamos surge a través de la emoción y la inspiración” (Zumtor, 2004). Conclusiones . Cabe resaltar que el tiempo de ejecución del ejercicio de grado fue realmente corto, para desarrollar un proyecto arquitectónico con todas características técnicas, de coordinación de proyecto y entregables que requiere un proyecto de tal magnitud, aunque falto arrojar datos de costos y presupuestos, viabilidad comercial, estructural o de coordinación técnica como las redes hidrosanitarias, eléctricas, voz y datos, especiales, entre otras, se entendió como un alcance de pre dimensionamiento parametrizado desde las normativas actuales que aplican para Colombia, se contempló el proyecto desde varias escalas de desarrollo técnico, asesorado desde el taller de diseño 10, y respaldado el diseño desde la NSR-10. (Reglamento. Colombiano. de. construcción. sismo. resistente).. Abordando las problemáticas más críticas y por ende generar soluciones desde 2017.

(31) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 31. el eje de diseño (Urbano, Arquitectónico y Constructivo). y todo esto con la intención de hacer un proyecto que fuera entendible por cualquier persona, siendo efectivo el ejercicio del arquitecto en la expresión de sus planteamientos e ideas que aportan al beneficio de una sociedad y al mejoramiento del espacio físico de la pieza urbana intervenida. . Finalmente el desarrollo del proyecto “Hábitat XXI” cumplió con su intención conceptual y técnica en planteamiento de ideas de reconversión de un lugar con problemáticas socioculturales, el enfoque que tiene el proyecto arquitectónico hace efectivo el ejercicio desde el planteamiento y luego el desarrollo de soluciones a partir de problemas reales, en este caso la intención de integrar al barrio Voto Nacional apropiación, seguridad e inclusión social.. . El objetivo fundamental de la Facultad de Diseño apoyado del Proyecto Educativo del Programa (P.E.P, 2010), del dar soluciones a lugares reales desde la academia que no solo se dio desde el último semestre si no a lo largo de la carrera, genera en los nuevos Arquitectos capacidades y valor por desarrollar proyectos hacedores de ciudad con bases éticas y que gracias a los conocimientos impartidos por los docentes a lo largo del proceso de formación como profesional hace que estas bases sean sólidas para afrontar la vida laboral que por su desarrollo natural tendrá que relacionarse y trabajar conjuntamente con las demás profesiones a fin, es así como la arquitectura se convierte en la herramienta que aporta al desarrollo de la sociedad.. 2017.

(32) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 32. Agradecimientos Primero que todo a Dios como pilar en mi vida, por permitir que un sueño que al principio parecía algo imposible, con su gran ayuda y buena intención se convierte en realidad, ser Arquitecto. También agradezco a Ignacio Castiblanco, Maria Salcedo y Diana Castiblanco que día tras día me han apoyado y respaldado incondicionalmente en mi formación como persona y profesional, haciendo parte de este triunfo, a todos ellos como los seres que más amo en la vida.. 2017.

(33) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 33. Referencias Aguilera-Martínez, F.A., Vargas-Niño, P.A., Serrano-Cruz, N.I & Castellanos-Escobar, M.C. (2015). Estudio de los imaginarios sociales urbanos desde las prácticas pedagógicas. Revista de Arquitectura, 17(1), 104-110. doi: 10.14718/RevArq.2015.17.1.10 Cardeño F. (2007) Historia del Desarrollo Urbano del Centro de Bogotá (Localidad de Los Mártires), Bogotá, Colombia, Coordinación editorial: M,Bárbara Gómez Rincón, Primera edición: octubre de 2017 Recuperado de: URLhttp://www.culturarecreacionydeporte.gov.co/observatorio/documentos/inve stigaciones/estadosArte/HistoriaBta_Martires.pdf Cubillos González, R. (2012). Estudio y Gestión de estándares mínimos de flexibilidad en la Vivienda social en Bogotá. Revista de Arquitectura, 14(1), 65-75. Recuperado de http://editorial.ucatolica.edu.co/ojsucatolica/revistas_ucatolica/index.php/RevArq/ article/view/727 Dreifuss Serrano, C. (2013). La estética (del huachafo) en la arquitectura limeña contemporánea. Roma: Tesis para optar por el grado de Doctora en Arquitectura. Università degli Studi di Roma, La Sapienza Recuperado de URL: http://www.archdaily.co/co/786643/que-es-lo-huachafo-en-la-arquitectura Fuentes Farías, F. (2012). Un acercamiento al espacio arquitectónico. Revista de Arquitectura, 14(1), 36-42. Recuperado de http://editorial.ucatolica.edu.co/ojsucatolica/revistas_ucatolica/index.php/RevArq/ article/view/725 Gallardo Frías, L. (2013). Ser humano, lugar y eficiencia energética como fundamentos proyectuales en las estrategias arquitectónicas. Revista de Arquitectura, 15(1), 62-69. doi: http://dx.doi.org/10.14718/RevArq.2013.15.1.7 Ley 9 de 1989, Capitulo IV. De la protección a los moradores en los proyectos de renovación urbana. Bogotá, (11-01-1989). Recuperado de: URL. http://www.alcaldiabogota.gov.co/sisjur/normas/Norma1.jsp?i=1175 2017.

(34) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. 34. Martínez Osorio, P. (2013). El proyecto arquitectónico como un problema de investigación. Revista de Arquitectura, 15(1), 54-61. doi: http://dx.doi.org/10.14718/RevArq.2013.15.1.6 Mayorga de Redondo, C. (2007). Bogotá, Colombia, Variaciones. Casas en Latinoamérica, Escala, 210, (43), 1 Ministerio de Ambiente, Vivienda y Desarrollo Territorial, Reglamento Colombiano de construcción sismo resistente, NSR-10. Recuperado de URL: https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/9titulo-i-nsr-100.pdf Montaner, J. M., Muxí., & Falagán, D. H. (2011). Herramientas para habitar el presente. La vivienda del siglo XXI. (A. Hastings, Trad.) Barcelona, España: Máster Laboratorio de la vivienda del siglo XXI. Conceptos básicos Sociedad. Portafolio, Plan de renovación para centro de Bogotá comenzará este año (27 de 01 de 2015). www.portafolio.co ([email protected],Productor) Recuperado de: http://www.portafolio.co/economia/plan-renovacion-centro-bogota-enero-2015 Programa Arquitectura, Proyecto Educativo del Programa P.E.P, (2010). Universidad Católica de Colombia, Bogotá, Colombia Samper, G. (1997). Recinto urbano: la humanización de la ciudad. Bogotá: Escala. Shimabukuro, A. (2015). Barrios Altos: caracterización de un conjunto de barrios tradicionales en el marco del Centro Histórico de Lima. Revista de Arquitectura, 17(1), 6-17. doi: http://dx.doi.org/10.14718/RevArq.2015.17.1.2 Solá-Morales i Rubio, M; (2008). La segunda historia del Proyecto Urbano. DEARQ Revista de Arquitectura / Journal of Architecture, () 30-41. Recuperado de http://www.redalyc.org/articulo.oa?id=341630310003 Zumtor, P. (2004). Pensar la arquitectura. Una intuición de las cosas, Editorial Gustavo Gili, SA, Barcelona, España. 2017.

(35) HABITAT XXI [VIVIENDA + COMERCIO] Autor: Castiblanco-Salcedo, Sergio Andrés. Anexos Anexo A: Memorias graficas proyecto Hábitat XXI.   . 1. Memoria Urbana 2. Memoria Arquitectónica 3. Memoria Constructiva. Anexo B: Planimetría técnica proyecto Hábitat XXI.                  . 1. Planta Localización General 2. Planta Sótano 3. Planta Primer Piso 4. Planta Segundo Piso 5. Planta piso Tipo A 6. Planta piso Tipo B 7. Fachadas Norte y Oriental 8. Fachadas Sur y Occidental 9. Corte Transversal 1A y Longitudinal 1B 10. Corte Longitudinal 1A y Transversal 2A 11. Corte fachada A1 12. Planta de Cimentación 13. Planta estructural Nivel +/- 0,0 m 14. Planta estructural Nivel + 5,04 m 15. Planta estructural Piso 2 16. Despiece estructura Apartamentos tipo. 17. Planta estructural Piso 5 y Piso 8 18. Planta estructural Piso 3, 4, 6, 7, 9, 10. Anexo C: Renders proyecto Hábitat XXI. Anexo D: Fotografías maquetas y sustentación proyecto de grado. Anexo E: Encuestas y datos elaborados.. 2017. 35.
