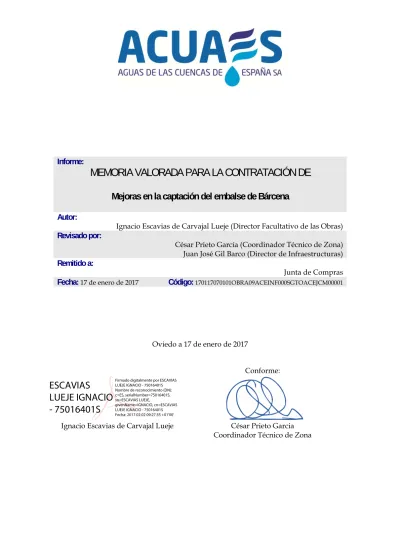

Mejoras en la captación del embalse de Bárcena

(1)

Informe:

0B

MEMORIA VALORADA PARA LA CONTRATACIÓN DE

Mejoras en la captación del embalse de Bárcena

Autor:

Ignacio Escavias de Carvajal Lueje (Director Facultativo de las Obras) Revisado por:

César Prieto García (Coordinador Técnico de Zona) Juan José Gil Barco (Director de Infraestructuras) Remitido a:

Junta de Compras Fecha: 17 de enero de 2017 Código: 170117070101OBRA09ACEINF000SGTOACEJCM00001

Oviedo a 17 de enero de 2017

Ignacio Escavias de Carvajal Lueje

Conforme:

César Prieto Garcia Coordinador Técnico de Zona

ESCAVIAS

LUEJE IGNACIO - 75016401S

Firmado digitalmente por ESCAVIAS LUEJE IGNACIO - 75016401S Nombre de reconocimiento (DN):

c=ES, serialNumber=75016401S, sn=ESCAVIAS LUEJE,

givenName=IGNACIO, cn=ESCAVIAS LUEJE IGNACIO - 75016401S Fecha: 2017.02.02 09:27:35 +01'00'

(2)

SOLICITUD DE GASTO

Mejoras en la captación del embalse de Bárcena

ÍNDICE DE CONTENIDOS

1. ANTECEDENTES ... 3

2. DISEÑO DE LA CAPTACIÓN EXISTENTE ... 4

3. PROBLEMA EXISTENTE ... 4

4. SOLUCIÓN REALIZADA EN UNA DE LAS TRES LÍNEAS ... 5

5. DESCRIPCIÓN DE LA OBRA A EJECUTAR ... 5

6. PRESUPUESTO ... 7

7. PLAZO DE EJECUCIÓN ... 10

8. CONCLUSIONES ... 11

Anejo nº1. Planos de las instalaciones ... 12

Anejo nº2. Especificaciones de la bomba ... 13

Anejo nº3 Estudio básico de seguridad y salud ... 14

(3)

SOLICITUD DE GASTO

Página 3 de 14

1. ANTECEDENTES

El 19 de septiembre de 2008 el Consejo de Administración de la Sociedad Estatal adjudicó a la empresa INYPSA, Informes y Proyectos, S.A., el contrato de Asistencia Técnica para la elaboración de los Proyectos Constructivos de “Mejora del Abastecimiento de Agua al Alto Bierzo” y de “Mejora del Abastecimiento de Agua a Igüeña”.

En el proyecto correspondiente a Bembibre se incluye la solución para la captación en el embalse de Bárcena de la que se habla en el presente informe: Tres camisas de acero inoxidable de 350 mm en cuyo interior se instalan tres tuberías Rylbrun como primer tramo de la impulsión desde el embalse hasta el depósito de Las Melendreras.

Con fecha 14 de abril de 2010, la Sociedad Estatal y la Mancomunidad de Municipios Ribera del Boeza firman el Convenio para la Construcción y Explotación de la actuación “Mejora del abastecimiento de agua a los municipios del Bierzo (primera fase) – Bembibre, Congosto y Castropodame”, que menciona el proyecto redactado y la obra de toma en la margen izquierda del embalse de Bárcena.

Las obras de “Mejora del Abastecimiento de Agua al Alto Bierzo: Bembibre y Castropodame”, ejecutadas por la empresa Befesa Agua, S.A.U. se recibieron el 13 de mayo de 2013 y su explotación se cedió a la Mancomunidad de Municipios Ribera del Boeza con la firma el 9 de mayo de 2014 del Acta de inicio de la explotación de la infraestructura hidráulica de la actuación “Mejora del abastecimiento de agua a los municipios del Bierzo (primera fase) – Bembibre, Congosto y Castropodame”.

Estas obras contienen, entre otras actuaciones, una obra de toma en el embalse de Bárcena para el abastecimiento a la ETAP de Bembibre, mediante unas conducciones de diámetros entre 300 a 400 mm, el Depósito de Las Melendreras para la regulación y rotura de carga y la Estación de Bombeo de Bembibre para impulsar el agua bruta hasta la ETAP de Bembibre.

(4)

SOLICITUD DE GASTO

Página 4 de 14

2. DISEÑO DE LA CAPTACIÓN EXISTENTE

Seleccionada la localización de la captación, se definió la tipología de la misma mediante la disposición de un sistema formada por 2+1 bombas tipo lápiz capaces de elevar un caudal conjunto de 90 l/s a una altura de 144,37 mca, que se introducen en vainas independientes de protección constituidas por una tubería de acero inoxidable AISI 304 de 350 mm de diámetro. A su vez estas tres vainas se emplean para alojar las conducciones de impulsión en su tramo hasta la caseta de mantenimiento. Este tramo se proyectó mediante tres tuberías tipo RYLBRUN de diámetro 6”.

Las bombas de la captación se encuentran sumergidas pero su explotación no depende de buzos dado que la caseta de mantenimiento y la configuración de la propia captación, con tubería tipo rylbrun, permiten la extracción de las bombas desde la superficie empleando un sistema de cabestrantes y rodillos.

En el interior de la caseta de mantenimiento están los elementos para la extracción de las bombas y el tramo de tubería envainada (cabestrantes, rodillos y polipasto), así como la valvulería de la impulsión. En la misma caseta se encuentran también los cuadros y equipamientos eléctricos.

Se incluyen en el anejo nº1 varios planos de la captación y en el anejo nº2 las especificaciones de las bombas.

3. PROBLEMA EXISTENTE

La Mancomunidad de Municipios Ribera del Boeza remite a ACUAES escrito con fecha 14/12/2015 y registro de entrada en ACUAES nº12575 y expone en la visita a las instalaciones del día 29/12/2015 la siguiente problemática:

Durante la explotación:

La tubería flexible rylbrun, el cableado de la alimentación de la bomba y el cable que sujeta la bomba y sirve para su extracción, se mueven durante el funcionamiento de la impulsión, rozan entre sí y se provocan daños (sobre todo al cable de alimentación, cuya protección se rompe)

Además, el cable de extracción de las bombas no es inoxidable, por lo que ya ha tenido que ser sustituido en dos de las tres bombas por cable nuevo. En una de ellas por cable inoxidable y en otra por un cable similar al existente por la urgencia en aquel momento para poner en servicio la bomba.

Durante la extracción de las bombas:

El problema es similar al anterior, ya que se producen atascos entre la tubería de impulsión, el cable eléctrico y el cable de extracción, agravado por el hecho de sacar el conjunto tirando de la bomba que arrastra todos esos elementos al subir.

(5)

SOLICITUD DE GASTO

Página 5 de 14

Para la operación de extracción de las bombas solo se dispone de un cabrestante que tira de las mismas, teniendo que recuperar de forma manual la tubería y el cable eléctrico, simultáneamente a la elevación de la bomba.

Durante la instalación de las bombas:

Hay que ir atando cada poco espacio el cable eléctrico a la impulsión para intentar minimizar los atascos y rozamiento entre los elementos.

No hay posibilidad de empujar la bomba hacia abajo en caso de que se atasque o de que el rozamiento de los elementos con la camisa sea tan alto como para compensar el peso de la bomba, que es lo único que tira de ella hacia abajo durante su instalación.

4. SOLUCIÓN REALIZADA EN UNA DE LAS TRES LÍNEAS

En la Comisión de Seguimiento del Convenio “Mejora del abastecimiento de agua a los municipios del Bierzo (primera fase) – Bembibre, Congosto y Castropodame” de fecha 12/01/2016 se acuerda contratar la modificación de la tipología de una de las tres impulsiones y, una vez comprobado el resultado de la mejora, valorar si se sustituyen las dos restantes.

La solución ha consistido en sustituir la tubería rylburn por una tubería de PE con soldadura a tope, de forma similar a la instalación de este tipo de tubos en el interior de hincas o perforaciones dirigidas.

Una vez ejecutada esa obra y comprobada la viabilidad de los cambios descritos en el apartado anterior tras haber estado semanas en servicio durante los últimos meses, el Ayuntamiento de Bembibre, con fecha 29/08/2016 (registro de entrada en ACUAES nº 13230), solicita que se comience la reforma de las otras dos líneas.

5. DESCRIPCIÓN DE LA OBRA A EJECUTAR

Una vez realizadas las mejoras en una de las tres líneas, se tiene conocimiento de los trabajos a realizar¹ que consisten principalmente en sustituir el tubo rylbrun por una conducción de PE con soldadura a tope que se pueda introducir y sacar en la camisa existente en una sola pieza.

En concreto los trabajos a ejecutar serían los siguientes:

Sustitución de tubería: Consiste en la sustitución de la tubería existente por una de PE PN 16 de 160 mm de diámetro exterior con soldadura a tope.

1 Estos trabajos ya fueron descritos en un informe anterior “Captación en el embalse de Bárcena“ referido a este mismo asunto, de referencia 1601120701OBRA01ACEINF000ITECACEDT100001

(6)

SOLICITUD DE GASTO

Página 6 de 14

La tubería se instala con centradores plásticos tipo raci o similares que eviten que la tubería de PE se apoye directamente sobre la camisa, dejando espacio suficiente para que pasen los cables eléctricos y no haya riesgo de que queden atrapados entre tubo y camisa.

Además, se incluye dentro del alcance del Contrato la sustitución de la pieza inicial de galvanizado que conecta la tubería de PE con la calderería del interior de la caseta, las bridas correspondientes para conectar el tubo en sus dos extremos, la prueba de presión y una pieza especial para sujeción del tubo de PE para soporte del conjunto tubería-bomba.

Bomba y motor: Se incluye en el presupuesto una partida alzada a justificar para revisar y reparar en taller las dos bombas que hay que extraer.

Se incluye también una unidad correspondiente a la sustitución del motor de las bombas. Esta sustitución ha sido necesaria en la primera de las líneas reparadas y por ello se incluye también en este informe, aunque existe la posibilidad, si se encuentran en buen estado, de que no se tengan que sustituir los motores actuales.

Electricidad y control: Se prevé la sustitución del cable eléctrico existente entre la caseta y la bomba, así como el cable y la sonda de temperatura.

Se incluye también un cuadro de control de temperatura del motor para comunicar la sonda de temperatura con el variador de frecuencia, que detenga el motor en caso de elevación de la temperatura.

Varios: Se incluyen en el presupuesto varias unidades auxiliares:

 Ventosa en cada línea necesaria al pasar de tubería flexible a tubería rígida que no se puede aplastar. Con su correspondiente válvula de compuerta.

 Perforación de la pared de la caseta y rejilla para tapar el hueco por el que sacar la tubería en futuros desmontajes.

(7)

SOLICITUD DE GASTO

Página 7 de 14

6. PRESUPUESTO

El presupuesto estimado para los trabajos a realizar así como las especificaciones básicas de los mismos, se presentan en el siguiente presupuesto.

ud Descripción €/ud Medición Importe

m Tubería PE 160 mm PN 16 45,00 220,00 9.900,00

Tubería de PE100 de 160 mm de diámetro exterior y PN16 soldada a tope apta para uso alimentario. Incluso medios auxiliares para su instalación dentro de la camisa existente, completamente instalada.

ud Brida inoxidable y portabridas de PE 170,00 4,00 680,00

Portabridas de PE y brida de acero inoxidable para sujeción de la tubería de PE en sus dos extremos.

Incluso uniones y accesorios inoxidables, completamente instalado.

ud Prueba de presión 500,00 2,00 1.000,00

Prueba de presión de la tubería de PE una vez soldada y antes de introducirla en la camisa. Certificada por una empresa externa según norma UNE‐EN 805:2000.

Incluso suministro de agua, bridas ciegas, picajes y equipos necesarios.

ud Centradores para tubería de PE 20,00 116,00 2.320,00

Collares distanciadores con patines de 60 mm de altura tipo RACI 2F60+1G60 RACI o similar, fabricados

completa y exclusivamente con PE, sin ninguna pieza metálica. Incluso 1,5 m de cinta antideslizante instalada bajo cada distanciador. Totalmente instalados.

ud Pieza especial para soporte y seguridad de tubería de

PE 2.000,00 2,00 4.000,00

Pieza metálica galvanizada para soporte de la tubería de impulsión en el interior de la caseta que permita el soporte de la misma durante la explotación y que sirva de seguridad para que no se descuelgue la bomba al interior del embalse. Incluso uniones y accesorios, totalmente instalada.

ud Calderería galvanizada para conexión del tubo de PE

con la conducción existente 2.000,00 2,00 4.000,00

(8)

SOLICITUD DE GASTO

Página 8 de 14

ud Descripción €/ud Medición Importe

Pieza de calderería galvanizada para conexión del tubo de PE con la conducción existente en el interior de la caseta. Incluso picaje para toma de muestras y purga de aire. Incluso uniones y accesorios, completamente instalado.

ud Perforación de la pared de la caseta e instalación de

rodillos 550,00 2,00 1.100,00

Perforación de 400 mm de diámetro en la pared de hormigón armado de la caseta para permitir la salida del tubo de PE al exterior. Incluso instalación de rodillos para montaje y desmontaje de tubería de PE.

ud Rejilla galvanizada 250,00 2,00 500,00

Rejilla galvanizada o similar para cierre del hueco de salida de la tubería al exterior de la caseta. Incluso accesorios necesarios, totalmente instalada.

ud Útil de tiro para montaje y desmontaje de la tubería de

PE 2.000,00 1,00 2.000,00

Útil de tiro compuesto por brida o similar para sujetar a la tubería de PE y cable, cadena o similar que permita tirar del tubo desde la ladera en las labores de montaje y desmontaje. Incluso uniones y accesorios necesarios.

P.A. Revisión y reparación de bomba existente 5.000,00 2,00 10.000,00 Partida alzada a justificar para revisión y, en su caso,

reparación en la bomba existente.

ud Motor sumergible Franklin Electric 5.400,00 2,00 10.800,00

Suministro de motor eléctrico sumergible FRANKLIN ELECTRIC 8" REBOB. 93 KW 3X400V, incluso

transporte.

ud Ventosa trifuncional 1.000,00 2,00 2.000,00

Suministro e instalación de ventosa trifuncional DN 100 y PN 16marca AVK, serie 851/20 o similar. Incluso perforación de la conducción existente, instalación de la pieza en T y conexión.

ud Válvula de compuerta 120,00 2,00 240,00

Suministro e instalación de válvula de compuerta DN100 PN16 marca AVK serie 06/30 o similar, incluso instalación en conducción junto a la ventosa.

ud Kit sonda de temperatura PT 100 770,00 2,00 1.540,00

(9)

SOLICITUD DE GASTO

Página 9 de 14

ud Descripción €/ud Medición Importe

Suministro e instalación en motor kit sonda PT100 equipada con 50 m de cable. En fin de cable

suministrado con la sonda, realización de empalme de resina y continuación con 70 m de cable H07RN‐F 4X1,5 mm² CU

ud Cable H07RN‐F 0,6/1 KV 4G95 MM² CU 51,00 240,00 12.240,00

Suministro e instalación de manguera tetrapolar H07RN‐F 4G95 MM² CU, incluyendo realización de empalme de resina entre conexión de cable de alimentación del motor y manguera suministrada

ud Cuadro control temperatura motor 875,00 2,00 1.750,00

Suministro e instalación de cuadro estanco para control de temperatura de motor sumergible,

incluyendo armario de protección estanco, controlador de temperatura para sonda PT100, canalización entre armarios y variador, línea de alimentación eléctrica y protecciones de la misma, línea de mando entre controlador de temperatura y variador, pequeño material auxiliar y programación controlador de temperatura y variador. Unidad completamente probada e instalada.

ud Seguridad y salud 750,00 1,00 750,00

Seguridad y salud

Presupuesto en Ejecución Material 64.820,00

Gastos Generales 13% 8.426,60

Beneficio Industrial 6% 3.889,20

Total 77.135,80

IVA 21% (no incluido en el importe anterior) 16.198,52

El presupuesto que se estimó inicialmente para la ejecución de los trabajos y que fue el que se presentó en la Comisión de Seguimiento de la actuación de fecha 12/01/2016, se ha incrementado con las siguientes partidas, resultado de la experiencia adquirida durante la ejecución de la primera obra:

- Revisión y reparación de bomba existente. Se estimó una sola unidad, pero viendo el estado de la bomba que ya se ha sacado, se han incluido dos unidades, una para cada una de las bombas que restan. Supone un importe adicional de 5.000 € en E.M.

- Motor sumergible Franklin Electric. Esta unidad no estaba en la previsión inicial.

Para la primera bomba hubo que habilitar un precio mediante el correspondiente

(10)

SOLICITUD DE GASTO

Página 10 de 14

expediente de precios nuevos. Se incluyen ahora dos unidades, una para cada bomba. Supone un importe adicional de 10.800 € en E.M.

- Ventosa trifuncional y Válvula de compuerta. De igual forma, no se incluyeron en la previsión inicial estos equipos, que hubo que incluir en el contrato a posteriori mediante un segundo expediente de precios nuevos. Se incluyen dos unidades, una para cada línea de impulsión. Supone un importe adicional de 2.240 € en E.M.

- Kit sonda de temperatura PT 100 y Cable H07RN-F 0,6/1 KV 4G95 MM² CU. No se incluían en la previsión inicial y hubo que contratarlos en un expediente independiente a una tercera empresa. Se incluyen ahora para las dos líneas.

Supone un importe adicional de 13.990 € en E.M.

- Cuadro control temperatura motor. También durante la obra se detectó la necesidad de instalar un cuadro para que la señal de temperatura actúe sobre la bomba. Se resolvió mediante la comprar del mismo a una tercera empresa y se incluye ahora directamente en el contrato para el control de las otras dos bombas.

Supone un importe adicional de 750 € en E.M.

7. PLAZO DE EJECUCIÓN

Los trabajos de sustitución de la conducción son rápidos, pudiendo estar realizados en el plazo de dos semanas para cada una de las líneas.

A pesar de la rapidez en la ejecución de los trabajos, es necesario habilitar un plazo adicional inicial de un mes para la contratación, fabricación y suministro de las piezas y materiales necesarios.

Además, por la experiencia adquirida con la sustitución de la primera de las líneas, se considera necesario un mes más para el desmontaje, envío a taller, revisión y reparación si procede de cada una de las bombas, que no se pueden desmontar simultáneamente si se quiere mantener la captación en servicio.

Por lo tanto, se estima necesario un plazo de ejecución de 3 meses y medio según la siguiente planificación:

mes 1 mes 2 mes 3 mes 4

Contratación de materiales y equipos

Revisión de la 1ª bomba Montaje de la 1º línea Revisión de la 2ª bomba Montaje de la 2º línea

(11)

SOLICITUD DE GASTO

Página 11 de 14

8. CONCLUSIONES

En la Comisión de Seguimiento del Convenio “Mejora del abastecimiento de agua a los municipios del Bierzo (primera fase) – Bembibre, Congosto y Castropodame” de fecha 12/01/2016 se acuerda sustituir una de las impulsiones de la captación del embalse de Bárcena.

El presupuesto estimado para la ejecución de esa obra es de 77.135,80 € (IVA no incluido) y el plazo de 3 meses y medio.

Ante la insuficiencia de medios en la Sociedad Estatal para la ejecución de estas obras, se procede a solicitar oferta para su contratación.

(12)

SOLICITUD DE GASTO

Página 12 de 14

Anejo nº1. Planos de las instalaciones

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(20)

SOLICITUD DE GASTO

Página 13 de 14

Anejo nº2. Especificaciones de la bomba

(21)

276

(22)

277

(23)

278

(24)

279

(25)

280

(26)

281

(27)

(28)

OFERTA Nº M 110716R1 FECHA 20/07/2011 POSICION 1

REF BÁRCENA

Persona de

contacto Juan Falla

.

FICHA TECNICA

.

CONDICIONES Y DATOS DE SERVICIO CARACTERISTICAS DE LA BOMBA

Fluido Agua Bomba tipo SD 1,8-4

PH 7-8 Número de fases 4

P. Específico 1 Velocidad 2900

Temperatura 20-22 ºC Rendimiento 77,4%

Caudal 45 L/s Potencia motor 125 CV

Altura manométrica 144,37 m Diámetro de descarga 150 mm

Contenido arenas 40gr/m³ Válvula de retención No incorporada

Tipo de arranque

Directo mediante Variador de

Velocidad Material del difusor Hierro fundido GG-25

Voltaje 400V Material del rodete(s) AISI 316

Diámetro bomba 10'' Material del eje Acero inoxidable

Longitud de cable N/A Motor tipo FRANKLIN 8”

Rebobinable

Sección de cable N/A Intensidad nominal 183 A

Tipo N/A Factor de potencia 1/2 0,71

Longitud N/A Factor de potencia 3/4 0,81

Factor de potencia 4/4 0,86

Rendimiento 1/2 87,2

Notas:

1. Motor apto para arranque directo 400V mediante Variador de Velocidad. Picos U<1000V / Rampa Picos U<500V/µs.

2. Incluida sonda PT 100 en motor.

.

P.I. MEDITERRÁNEO

C/CID, 8 - 46560 MASSALFASSAR (Valencia) – España Tel. (96) 140 21 43 - Fax (96) 140 21 31

282

(29)

(30)

Dimensiones

TIPO HZ 50

Motor CV 125

Kw 92

Dimensiones D(max) 260

D(mm) 236

A(m) 1265

L(mm) 2765

Peso (Poids,Weig

ht)

(Kg) 490

Taladros . 180

ØBrida . 220

Nº Tornillos . 8 DE 18Ø

DN . 150 mm

D1 . 210 mm

D2 . 240 mm

Todas las dimensiones son en mm.

283

(31)

SOLICITUD DE GASTO

Página 14 de 14

Anejo nº3 Estudio básico de seguridad y salud

(32)

Estudio Básico de Seguridad y Salud - 1

ESTUDIO BÁSICO DE SEGURIDAD Y SALUD

INDICE

1.- ANTECEDENTES Y DATOS GENERALES.

1.1.- Objeto y autor del Estudio Básico de Seguridad y Salud.

1.2.- Trabajos a los que se refiere.

1.3.- Descripción de la obra.

2.- RIESGOS LABORALES EVITABLES COMPLETAMENTE.

3.- RIESGOS LABORALES NO ELIMINABLES COMPLETAMENTE.

4.- RIESGOS LABORALES ESPECIALES.

5.- PREVISIONES PARA TRABAJOS FUTUROS.

6.- NORMAS DE SEGURIDAD Y SALUD APLICABLES A LA OBRA.

(33)

1.- ANTECEDENTES Y DATOS GENERALES.

1.1.- OBJETO Y AUTOR DEL ESTUDIO BÁSICO DE SEGURIDAD Y SALUD.

El presente Estudio Básico de Seguridad y Salud está redactado para dar cumplimiento al Real Decreto 1627/1997, de 24 de Octubre, por el que se establecen disposiciones mínimas de seguridad y salud en las obras de construcción.

Su autor es Ignacio Escavias de Carvajal Lueje y su elaboración ha sido encargada por Aguas de las Cuencas del Norte, S.A.

De acuerdo con el artículo 6 del R.D. el contenido de este documento es el siguiente: El estudio básico deberá precisar las normas de seguridad y salud aplicables a la obra. A tal efecto, deberá contemplar la identificación de los riesgos laborales que puedan ser evitados, indicando las medidas técnicas necesarias para ello; relación de los riesgos laborales que no puedan eliminarse conforme a lo señalado anteriormente, especificando las medidas preventivas y protecciones técnicas tendentes a controlar y reducir dichos riesgos y valorando su eficacia, en especial cuando se propongan medidas alternativas. En su caso, tendrá en cuenta cualquier otro tipo de actividad que se lleve a cabo en la misma, y contendrá medidas específicas relativas a los trabajos incluidos en uno o varios de los apartados del anexo II. En el estudio básico se contemplarán también las previsiones y las informaciones útiles para efectuar en su día, en las debidas condiciones de seguridad y salud, los previsibles trabajos posteriores.

1.2.- TRABAJOS A LOS QUE SE REFIERE.

El presente Estudio Básico de Seguridad y Salud se refiere a los trabajos definidos en el informe “SOLICITUD DE GASTO Mejoras en la captación del embalse de Bárcena” clave 161114070101OBRA09ACEINF000SGTOACEJCM00001

1.3.- DESCRIPCIÓN DE LA OBRA.

Sustitución de tubería: Consiste en la sustitución de la tubería existente por una de PE PN 16 de 160 mm de diámetro exterior con soldadura a tope.

La tubería se instala con centradores plásticos tipo raci o similares que eviten que la tubería de PE se apoye directamente sobre la camisa, dejando espacio suficiente para que pasen los cables

eléctricos y no haya riesgo de que queden atrapados entre tubo y camisa.

Además, se incluye dentro del alcance del Contrato la sustitución de la pieza inicial de galvanizado que conecta la tubería de PE con la calderería del interior de la caseta, las bridas correspondientes para conectar el tubo en sus dos extremos, la prueba de presión y una pieza especial para sujeción del tubo de PE para soporte del conjunto tubería-bomba.

Bomba y motor: Se incluye en el presupuesto una partida alzada a justificar para revisar y reparar en taller las dos bombas que hay que extraer.

Se incluye también una unidad correspondiente a la sustitución del motor de las bombas. Esta sustitución ha sido necesaria en la primera de las líneas reparadas y por ello se incluye también en este informe, aunque existe la posibilidad, si se encuentran en buen estado, de que no se tengan que sustituir los motores actuales.

Electricidad y control: Se prevé la sustitución del cable eléctrico existente entre la caseta y la bomba, así como el cable y la sonda de temperatura.

Se incluye también un cuadro de control de temperatura del motor para comunicar la sonda de temperatura con el variador de frecuencia, que detenga el motor en caso de elevación de la

(34)

temperatura.

Varios: Se incluyen en el presupuesto varias unidades auxiliares:

• Ventosa en cada línea necesaria al pasar de tubería flexible a tubería rígida que no se puede aplastar. Con su correspondiente válvula de compuerta.

• Perforación de la pared de la caseta y rejilla para tapar el hueco por el que sacar la tubería en futuros desmontajes

En la tabla siguiente se indican las características generales de la obra a que se refiere el presente Estudio Básico de Seguridad y Salud, y se describen brevemente las fases de que consta:

2.- RIESGOS LABORALES EVITABLES COMPLETAMENTE.

La tabla siguiente contiene la relación de los riesgos laborables que pudiendo presentarse en la obra, van a ser totalmente evitados mediante la adopción de las medidas técnicas que también se incluyen:

RIESGOS EVITABLES MEDIDAS TECNICAS ADOPTADAS

Presencia de líneas eléctricas

Corte del fluido OBSERVACIONES:

3.- RIESGOS LABORALES NO ELIMINABLES COMPLETAMENTE.

Este apartado contiene la identificación de los riesgos laborales que no pueden ser completamente evitados, y las medidas preventivas y protecciones técnicas que deberán adoptarse para el control y la reducción de este tipo de riesgos.

TODA LA OBRA

RIESGOS

Caídas de operarios al mismo nivel Caídas de operarios a distinto nivel Caídas de objetos sobre operarios Caídas de objetos sobre terceros Choques o golpes contra objetos Fuertes vientos

Trabajos en condiciones de humedad Contactos eléctricos directos e indirectos Cuerpos extraños en los ojos

Ruidos Vibraciones

Atropellos, colisiones, vuelcos y falsas maniobras de máquinas Sobreesfuerzos

Lesiones y cortes en brazos y manos Lesiones, pinchazos y cortes en pies Quemaduras producidas por soldadura Radiaciones y derivados de la soldadura Proyecciones de partículas

Atrapamientos y aplastamientos en manos durante el montaje de andamios Incendios por almacenamiento de productos combustibles

(35)

Golpes o cortes con herramientas

Proyecciones de partículas al cortar materiales Quemaduras

MEDIDAS PREVENTIVAS Y PROTECCIONES COLECTIVAS GRADO DE ADOPCION Orden y limpieza de las vías de circulación de la obra permanente

Orden y limpieza de los lugares de trabajo permanente

Recubrimiento, o distancia de seguridad (1m) a líneas eléctricas de

B.T. cuando se tengan que mantener en servicio permanente Iluminación adecuada y suficiente (alumbrado de obra) permanente No permanecer en el radio de acción de las máquinas permanente Puesta a tierra en cuadros, masas y máquinas sin doble aislamiento permanente

Señalización de la obra (señales y carteles) permanente

Cintas de señalización y balizamiento a 10 m de distancia alternativa al vallado Extintor de polvo seco, de eficacia 21A - 113B permanente

Evacuación de escombros frecuente

Escaleras auxiliares ocasional

Información específica para riesgos concretos

Cursos y charlas de formación frecuente

Evitar trabajos superpuestos permanente

Evitar focos de inflamación permanente

Ventilación adecuada y suficiente (natural o forzada) permanente Realizar las conexiones eléctricas sin tensión permanente

EQUIPOS DE PROTECCION INDIVIDUAL (EPIs) EMPLEO

Cascos de seguridad permanente

Calzado protector permanente

Ropa de trabajo permanente

Ropa impermeable o de protección con mal tiempo

Gafas de seguridad frecuente

Guantes de cuero ocasional

Guantes de goma ocasional

Cinturones de protección del tronco ocasional

Pantallas faciales, guantes, manguitos, mandiles y polainas para

soldar en soldadura metalica

MEDIDAS ALTERNATIVAS DE PREVENCION Y PROTECCION GRADO DE EFICACIA OBSERVACIONES:

(36)

4.- RIESGOS LABORALES ESPECIALES.

En la siguiente tabla se relacionan aquellos trabajos que siendo necesarios para el desarrollo de la obra definida en el Proyecto de referencia, implican riesgos especiales para la seguridad y la salud de los trabajadores, y están por ello incluidos en el Anexo II del R.D. 1627/97. También se indican las medidas específicas que deben adoptarse para controlar y reducir los riesgos derivados de este tipo de trabajos.

TRABAJOS CON RIESGOS ESPECIALES MEDIDAS ESPECIALES PREVISTAS En proximidad de líneas eléctricas de alta

tensión

Señalizar y respetar la distancia de seguridad (5m).

Pórticos protectores de 5 m de altura.

Calzado de seguridad.

OBSERVACIONES:

5.- PREVISIONES PARA TRABAJOS FUTUROS.

No procede indicación específica alguna.

6.- NORMAS DE SEGURIDAD APLICABLES A LA OBRA.

GENERAL

[] Ley de Prevención de Riesgos Laborales. Ley 31/95 08-11-95 J.Estado 10-11-95 [] Reglamento de los Servicios de Prevención. RD 39/97 17-01-97 M.Trab. 31-01-97 [] Disposiciones mínimas de seguridad y salud en obras de

construcción.

(transposición Directiva 92/57/CEE)

RD 1627/97 24-10-97 Varios 25-10-97

[] Disposiciones mínimas en materia de señalización de seguridad y

salud. RD 485/97 14-04-97 M.Trab. 23-04-97

[] Modelo de libro de incidencias.

Corrección de errores. Orden

-- 20-09-86

-- M.Trab.

-- 13-10-86 31-10-86

[] Modelo de notificación de accidentes de trabajo. Orden 16-12-87 29-12-87

[] Reglamento Seguridad e Higiene en el Trabajo de la Construcción.

Modificación.

Complementario.

Orden Orden Orden

20-05-52 19-12-53 02-09-66

M.Trab.

15-06-52 22-12-53 01-10-66

[] Cuadro de enfermedades profesionales. RD 1995/78 -- -- 25-08-78

[] Ordenanza general de seguridad e higiene en el trabajo.

Corrección de errores.

(derogados Títulos I y III. Titulo II: cap: I a V, VII, XIII)

Orden

-- 09-03-71

-- M.Trab.

-- 16-03-71 06-04-71 [] Ordenanza trabajo industrias construcción, vidrio y cerámica. Orden 28-08-79 M.Trab. --

Anterior no derogada.

Modificación (no derogada), Orden 28-08-70.

Interpretación de varios artículos.

Orden -- Orden Orden Resolución

28-08-70 -- 27-07-73 21-11-70 24-11-70

M.Trab.

-- M.Trab.

M.Trab.

DGT

05 09-09-70 17-10-70 28-11-70 05-12-70 [] Señalización y otras medidas en obras fijas en vías fuera de

poblaciones. Orden 31-08-87 M.Trab. --

[] Protección de riesgos derivados de exposición a ruidos. RD 1316/89 27-10-89 -- 02-11-89 [] Disposiciones mín. seg. y salud sobre manipulación manual de

cargas

(Directiva 90/269/CEE)

RD 487/97 23-04-97 M.Trab. 23-04-97

[] Reglamento sobre trabajos con riesgo de amianto.

Corrección de errores. Orden

-- 31-10-84

-- M.Trab.

-- 07-11-84 22-11-84

Normas complementarias. Orden 07-01-87 M.Trab. 15-01-87

Modelo libro de registro. Orden 22-12-87 M.Trab. 29-12-87

[] Estatuto de los trabajadores. Ley 8/80 01-03-80 M-Trab. -- -- 80

Regulación de la jornada laboral. RD 2001/83 28-07-83 -- 03-08-83

Formación de comités de seguridad. D. 423/71 11-03-71 M.Trab. 16-03-71

EQUIPOS DE PROTECCION INDIVIDUAL (EPI)

[] Condiciones comerc. y libre circulación de EPI (Directiva 89/686/CEE).

Modificación: Marcado "CE" de conformidad y año de colocación.

RD 1407/92 RD 159/95 Orden

20-11-92 03-02-95 20-03-97

MRCor. 28-12-92 08-03-95 06-03-97

(37)

Estudio Básico de Seguridad y Salud - 6 Modificación RD 159/95.

[] Disp. mínimas de seg. y salud de equipos de protección individual.

(transposición Directiva 89/656/CEE). RD 773/97 30-05-97 M.Presid. 12-06-97 [] EPI contra caída de altura. Disp. de descenso. UNEEN341 22-05-97 AENOR 23-06-97 [] Requisitos y métodos de ensayo: calzado

seguridad/protección/trabajo. UNEEN344/A1 20-10-97 AENOR 07-11-97

[] Especificaciones calzado seguridad uso profesional. UNEEN345/A1 20-10-97 AENOR 07-11-97 [] Especificaciones calzado protección uso profesional. UNEEN346/A1 20-10-97 AENOR 07-11-97 [] Especificaciones calzado trabajo uso profesional. UNEEN347/A1 20-10-97 AENOR 07-11-97 INSTALACIONES Y EQUIPOS DE OBRA

[] Disp. min. de seg. y salud para utilización de los equipos de trabajo

(transposición Directiva 89/656/CEE). RD 1215/97 18-07-97 M.Trab. 18-07-97 [] MIE-BT-028 del Reglamento Electrotécnico de Baja Tensión Orden 31-10-73 MI 27 31-12-73 [] ITC MIE-AEM 3 Carretillas automotoras de manutención. Orden 26-05-89 MIE 09-06-89 [] Reglamento de aparatos elevadores para obras.

Modificación.

Orden -- Orden Orden

23-05-77 -- 07-03-81 16-11-81

MI -- MIE --

14-06-77 18-07-77 14-03-81 -- [] Reglamento Seguridad en las Máquinas.

Modificación.

Modificaciones en la ITC MSG-SM-1.

Modificación (Adaptación a directivas de la CEE).

Regulación potencia acústica de maquinarias. (Directiva 84/532/CEE).

Ampliación y nuevas especificaciones.

RD 1495/86 -- RD 590/89 Orden RD 830/91 RD 245/89 RD 71/92

23-05-86 -- 19-05-89 08-04-91 24-05-91 27-02-89 31-01-92

P.Gob.

-- M.R.Cor.

M.R.Cor.

MIE MIE

21-07-86 04-10-86 19-05-89 11-04-91 31-05-91 11-03-89 06-02-92 [] Requisitos de seguridad y salud en máquinas. (Directiva 89/392/CEE). RD 1435/92 27-11-92 MRCor. 11-12-92 [] ITC-MIE-AEM2. Grúas-Torre desmontables para obra.

Corrección de errores, Orden 28-06-88 Orden

-- 28-06-88

-- MIE

-- 07-07-88 05-10-88 [] ITC-MIE-AEM4. Grúas móviles autopropulsadas usadas RD 2370/96 18-11-96 MIE 24-12-96 21 de diciembre de 2016

Ignacio Escavias de Carvajal Lueje

ESCAVIAS LUEJE IGNACIO - 75016401S

Firmado digitalmente por ESCAVIAS LUEJE IGNACIO - 75016401S

Nombre de reconocimiento (DN): c=ES, serialNumber=75016401S, sn=ESCAVIAS LUEJE, givenName=IGNACIO, cn=ESCAVIAS LUEJE IGNACIO - 75016401S

Fecha: 2017.02.02 09:27:25 +01'00'
