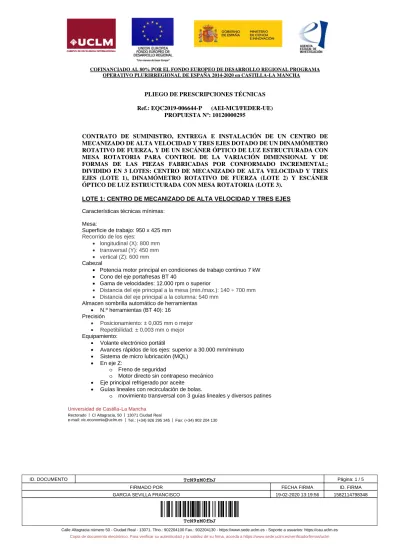

PLIEGO DE PRESCRIPCIONES TÉCNICAS. Ref.: EQC P (AEI-MCI/FEDER-UE) PROPUESTA Nº:

(1)

OPERATIVO PLURIRREGIONAL DE ESPAÑA 2014-2020 en CASTILLA-LA MANCHA

Universidad de Castilla~La Mancha

PLIEGO DE PRESCRIPCIONES TÉCNICAS

Ref.: EQC2019-006644-P (AEI-MCI/FEDER-UE) PROPUESTA Nº: 10120000295

CONTRATO DE SUMINISTRO, ENTREGA E INSTALACIÓN DE UN CENTRO DE MECANIZADO DE ALTA VELOCIDAD Y TRES EJES DOTADO DE UN DINAMÓMETRO ROTATIVO DE FUERZA, Y DE UN ESCÁNER ÓPTICO DE LUZ ESTRUCTURADA CON MESA ROTATORIA PARA CONTROL DE LA VARIACIÓN DIMENSIONAL Y DE FORMAS DE LAS PIEZAS FABRICADAS POR CONFORMADO INCREMENTAL;

DIVIDIDO EN 3 LOTES: CENTRO DE MECANIZADO DE ALTA VELOCIDAD Y TRES EJES (LOTE 1), DINAMÓMETRO ROTATIVO DE FUERZA (LOTE 2) Y ESCÁNER ÓPTICO DE LUZ ESTRUCTURADA CON MESA ROTATORIA (LOTE 3).

LOTE 1: CENTRO DE MECANIZADO DE ALTA VELOCIDAD Y TRES EJES

Características técnicas mínimas:

Mesa:

Superficie de trabajo: 950 x 425 mm Recorrido de los ejes:

• longitudinal (X): 800 mm

• transversal (Y): 450 mm

• vertical (Z): 600 mm Cabezal

• Potencia motor principal en condiciones de trabajo continuo 7 kW

• Cono del eje portafresas BT 40

• Gama de velocidades: 12.000 rpm o superior

• Distancia del eje principal a la mesa (min./max.): 140 ÷ 700 mm

• Distancia del eje principal a la columna: 540 mm Almacen sombrilla automático de herramientas

• N.º herramientas (BT 40): 16 Precisión

• Posicionamiento: ± 0,005 mm o mejor

• Repetibilidad: ± 0,003 mm o mejor Equipamiento:

• Volante electrónico portátil

• Avances rápidos de los ejes: superior a 30.000 mm/minuto

• Sistema de micro lubricación (MQL)

• En eje Z:

o Freno de seguridad

o Motor directo sin contrapeso mecánico

• Eje principal refrigerado por aceite

• Guías lineales con recirculación de bolas.

o movimiento transversal con 3 guías lineales y diversos patines

(2)

• Protección de guías por medio de chapas telescópicas

• Limpieza del interior del cono durante el cambio de herramienta

• Acoplamientos directos a los husillos X, Y, Z

• Sistema de medición por medio de encoders rotativos o similar en los 3 ejes X, Y, Z

• Roscado rígido

• Pistola de taladrina

• Engrase centralizado automático

• Armario eléctrico con refrigerador CNC (control numérico)

• Pantalla de 15 pulgadas LCD TFT color

• Programación en ISO y en conversacional

• Simulación de gráficos sólidos de alta definición HD

• Ayuda interactiva a la programación

• Posibilidad de trabajo en MDI

• Programación paramétrica

• Ciclos fijos de punteado, taladrado, fresado de taladro, roscado con macho, fresado de rosca, escariado, mandrinado, cajeras 2D y 3D con perfiles de paredes complejas, moyus, planeado, ranurado.

• Comunicación RS232, Ethernet y USB

• Mecanizado alta velocidad HSSA II

• Editor de perfiles

• Permitirá Importar ficheros DXF

• Permitirá la telediagnosis

• Permitirá la gestión y control de la vida de herramientas

• Permitirá la conectividad, sensorización, adquisición y monitorización de datos máquina (señales/variables del CNC, accionamientos y sistemas de medición, o de sensores externos como acelerómetros, vatímetros, etc.) a cualquier dispositivo portátil externo (Industry 4.0).

Soporte a la instalación y puesta en marcha del equipo

Garantía de funcionamiento de todo el equipamiento de al menos 24 meses.

Curso de funcionamiento del manejo del control numérico y del equipamiento de al menos 30 horas (equivalente a una semana).

Mejoras valorables

:

Se valorarán como mejoras las siguientes:

La incorporación de conos BT 40, juegos de pinzas para herramientas, herramientas de fresado de insertos de corte (portaplaquitas y plaquitas).

Se valorará la instalaciòn de reglas ópticas lineales para la medición del posicionamiento de los ejes en lugar del empleo de encóders rotativos.

Se valorará la posibilidad real de poder ampliar la instalación en un futuro sin ser desplazada a fábrica con un dispositivo de refrigeración criogénica para mecanizado criogénico.

Disminución del plazo de ejecución por debajo de 12 semanas. Se considerará oferta desproporcionada o anormalmente baja por debajo de 3 semanas.

Ampliación de la garantía de funcionamiento del equipo por encima de 24 meses. Se considera oferta desproporcionada o anormalmente alta una garantía superior a 5 años.

(3)

LOTE 2: DINAMÓMETRO ROTATIVO DE FUERZA

Dinamómetro rotativo piezoeléctrico capaz de medir la fuerza, desarrollada en procesos de fresado y taladrado, captando las señales Fx, Fy, Fz y Mz. Además debe cumplir las siguientes característica técnicas mínimas:

• Rango de medición de esfuerzos de al menos 5000 N para las componentes de las fuerzas y al menos 150 N·m para el momento.

• Debe disponer de tres rangos de medida directa para Fx, Fy, Fz y Mz y cuyo valor debe ser independiente de la longitud del utillaje y manteniendo en cada uno de ellos los mismos valores de linealidad e histéresis menor o igual al 2%.

• Debe disponer de doble rango de medida para mantener un buen ratio señal/ruido independientemente del rango de medida de la señal, tanto para señal de baja amplitud como de elevada amplitud.

• Debe poder trabajar con velocidades angulares de al menos 18000 rev/min.

• Transmisión de datos sin contacto.

• El dinamómetro debe permitir el suministro de fluido de corte de forma interna.

• Debe contar con adaptadores tipo MAS BT-40

Dicho sistema de captura de esfuerzos (dinamómetro rotativo), ha de venir complementado con un sistema de amplificación y acondicionador de las señales de carga (pC) procedentes del dinamómetro de al menos 4 canales y con capacidad para la adquisición de señales, su registro y tratamiento integrado de los datos, soportado por un software específico que facilite dicha captura y registro de datos, así como el equilibrado de las señales procedente del dinamómetro. Además, deben cumplir las siguientes características técnicas:

Acondicionador de laboratorio:

• Número de canales: 4

• Señales de entrada: Carga eléctrica (pC)

• Número de rangos por canal: 3

• Filtros paso bajo ajustables con frecuencias de corte de 0,1, 0,3 y 1KHz.

• Señal de salida -10V a 10V

• Interface para control remoto mediante RS-232

• Alimentación: 100…240Vac

Sistema de adquisición de datos:

• Número de canales: hasta 28

• Resolución por canal: 16 bits

• Rango de señales configurables: ±0.1, 0.2, 0.5, 1, 2, 5, 10V

• Frecuencia de muestreo en función del número de canales de hasta 1000 kS/s.

• Carcasa: versión de sobremesa.

• Interface: USB 2.0 de alta velocidad

• Voltaje de suministro: 18 ... 36Vdc

• Deberá contar con todos los cables necesarios para la conexión entre los dinamómetros y los sistemas de amplificación y captura de señales.

(4)

Soporte a la instalación, puesta en marcha de los equipos y curso de formación en el laboratorio de entrega (UCLM) (8 horas de formación).

Garantía de funcionamiento de al menos 12 meses.

Mejoras valorables

^:

Soporte técnico del fabricante directamente en el territorio nacional.

Aumento de la garantía del equipamiento por encima de 12 meses. Se considera oferta desproporcionada o anormalmente alta una garantía superior a 5 años.

LOTE 3: ESCANER ÓPTICO 3D DE LUZ ESTRUCTURADA

Requisitos mínimos

• Tecnología de iluminación: digital por luz blanca estructurada LED

• Cámara CCD de 10Mpixels

• Volumen de medición directa: 200x150x100mm (largo x ancho x alto)

• Tipo de archivo generado: nube de puntos X, Y, Z en color RGB

• Resolución mínima: 350 puntos/mm²

• Precisión de medida (accuracy): 50 µm

• Volumen de medición precalibrado

• Sistema de posicionado de muestra mediante láseres

• Software para escaneo y procesado posterior de los resultados y generación de STL con filtrado de ruidos

• Exportación de archivos para análisis en programas externos

• Trípode profesional con ajustes de rotación e inclinación del escáner

• Certificado de precisión del equipo

• Lote de marcadores de posición

• Patrón de calibración para el volumen de escaneo

• Mesa rotatoria de hasta 12Kg de capacidad, con alta precisión de giro, integrada con el escáner para el escaneo automático de la pieza en 360°

• Software de análisis 3D CAD para metrología; el software debe ser capaz de trabajar con archivos STL; debe ser posible la definición de geometría auxiliar sobre la malla escaneada:

planos de simetría, ejes y planos de referencia; debe permitir orientar la malla con respecto a un sistema de coordenadas; debe permitir intersectar la malla con planos para obtener geometría en forma de líneas, arcos o splines exportables a sistemas CAD típicos comerciales.

• Garantía del equipo de al menos 24 meses.

• Instalación y formación en nuestro laboratorio (UCLM) (5 horas de formación).

Mejoras valorables:

Maletín de transporte del equipo.

(5)

Garantía del equipo por encima de 24 meses. Se considera oferta desproporcionada o anormalmente alta una garantía superior a 5 años.

En relación al software de análisis 3D CAD sería deseable que permitiera convertir la malla a superficies tipo NURBS exportables a otros sistemas CAD típicos comerciales.
