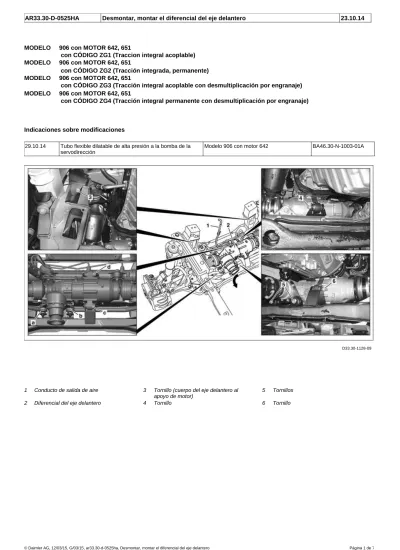

AR33.30-D-0525HA Desmontar, montar el diferencial del eje delantero 23.10.14
MODELO 906 con MOTOR 642, 651
con CÓDIGO ZG1 (Traccion integral acoplable) MODELO 906 con MOTOR 642, 651
con CÓDIGO ZG2 (Tracción integrada, permanente) MODELO 906 con MOTOR 642, 651
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje) MODELO 906 con MOTOR 642, 651
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
Indicaciones sobre modificaciones
29.10.14 Tubo flexible dilatable de alta presión a la bomba de la Modelo 906 con motor 642 BA46.30-N-1003-01A servodirección
D33.30-1128-09
1 Conducto de salida de aire 3 Tornillo (cuerpo del eje delantero al 5 Tornillos apoyo de motor)
2 Diferencial del eje delantero 4 Tornillo 6 Tornillo
7 Travesaño del cambio 8 Arandela
9 Tornillo 10 Tornillo 11 Tornillo
D33.30-1132-05
Peligro
¡Peligro! de muerte por resbalamiento o Alinear el vehículo entre las columnas de la AS00.00-Z-0010-01A vuelco del vehículo desde la plataforma plataforma elevadora y colocar los cuatro
elevadora platos de apoyo en los puntos de apoyo de
la plataforma elevadora prescritos por el fabricante del vehículo.
Indicaciones referentes a tornillos y tuercas AH00.00-N-0001-01A
autofrenables Desmontar, montar
1 Desmontar la caja del filtro de aire Modelo 906 con motor 642 AR09.10-D-1150SF
Desmontar y montar la caja del filtro de aire
Modelo 906 con el motor 651 AR09.10-D-1150WE
2 Desmontar el depósito de agua del sistema AR82.35-D-6000SD
lavaparabrisas
3 Desprender la cubierta del ventilador y MODELO 906 con MOTOR 642 excepto AR20.40-D-6800SF desmontar la cubierta del ventilador del CÓDIGO XM0 (reestilización)
radiador
MODELO 906 con MOTOR 642, 651 con AR20.40-D-6800M CÓDIGO XM0 (reestilización)
MODELO 906 con MOTOR 651 excepto AR20.40-D-6800WE CÓDIGO XM0 (reestilización)
Para que el motor se pueda elevar lo suficiente.
4 Desmontar la tubería de retorno de la
dirección de la tubería de refrigeración
5 Levantar el vehículo AR00.60-D-1000H
Asegurar el vehículo sobre la plataforma elevadora. Los vehículos cargados, los vehículos con superestructura pesada y los vehículos con una distribución de la carga desfavorable siempre se deben asegurar.
De lo contrario, pueden caerse.
6 Desenroscar los tornillos (3) de los dos MODELO 906 con MOTOR 642.8, 642.9, *BA22.10-N-1001-01S
apoyo de motor delanteros 651
7 Colocar el estribo de suspensión del motor y MODELO 906 con MOTOR AR33.10-D-0100-01SF
levantar éste 642.896/898/992/993
con CÓDIGO ZG1 (Traccion integral acoplable)
con CÓDIGO ZG2 (Tracción integrada, permanente)
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje)
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
MODELO 906 con MOTOR 651.955/956/957 AR33.10-D-0100-01NG con CÓDIGO ZG1 (Traccion integral
acoplable)
con CÓDIGO ZG2 (Tracción integrada, permanente)
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje)
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
MODELO 906 con MOTOR 642, 651 con CÓDIGO XM0
Sacar los tornillos del depósito de AD-Blue en el larguero.
*906589036100 Tirante
*639589006100 Dispositivo para levantar el motor
*906589016100 Placas de alojamiento
8 Desmontar el árbol de transmisión del grupo AR41.10-D-0070H
cónico del eje delantero
9 Desmontar el árbol de accionamiento del AR33.30-D-0100H
diferencial del eje delantero (2)
10 Desmontar la tubería de ventilación (1) del motor
11 Desmontar la articulación de cruceta de la *BA46.10-N-1003-05C
caja de la dirección
MODELO 906 con MOTOR 642, 651 con CÓDIGO ZG1 (Traccion integral acoplable)
con CÓDIGO ZG2 (Tracción integrada, permanente)
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje)
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
12 Desmontar la tubería de presión de la bomba Tapar los empalmes con tapones de
de la servodirección cierre.
*BA46.30-N-1003-01A MODELO 906 con MOTOR 642
con CÓDIGO ZG1 (Traccion integral acoplable)
con CÓDIGO ZG2 (Tracción integrada, permanente)
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje)
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
MODELO 906 con MOTOR 651 con CÓDIGO ZG1 (Traccion integral acoplable)
con CÓDIGO ZG2 (Tracción integrada, permanente)
con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje)
con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
*129589009100 Juego de tapones de cierre
13 Apoyar el cambio con el elevador para cajas de cambio apropiado
14 Marcar la posición de montaje del travesaño del cambio (7)
15 Desmontar el travesaño del cambio (7) Montaje: Prestar atención a la marca de la posición de montaje en el travesaño del cambio (7).
*BA22.10-N-1002-01S Tornillo del apoyo trasero del motor al
travesaño trasero de soporte del motor
*BA22.10-N-1003-01S Tuerca/tornillo del soporte del cambio al
soporte integral
16 Preparar el eje delantero para el descenso AR33.10-D-0100-07H
*BA22.10-N-1001-01S Tornillo del apoyo delantero del motor al
*BA32.20-N-1001-01A Tornillo de la placa tensora inferior de
muelle de suspensión al cuerpo del eje delantero
*906589036200 Apoyo del cambio
*906589036201 Placa con orificios roscados
*906589006200 Dispositivo de montaje
17 Desenroscar los tornillos tipo brida de los AR32.25-D-0100H
soportes de apoyo en la pata telescópica
18 Desenroscar los tornillos (9, 10, 11) en el Montaje: Al colocar el eje delantero, lado derecho e izquierdo introducir la biela de la dirección en la
articulación de cruceta.
*BA33.10-N-1001-01C Soporte integral a la carrocería, delante
*BA33.10-N-1002-01C Soporte integral a la carrocería, centro
*BA33.10-N-1003-01C Soporte integral a la carrocería, detrás
19 Reemplazar los tornillos de la fijación Determinar y escoger los 2 tornillos delantera (115 mm) y trasera (85 mm) del necesarios adicionalmente en el EPC.
eje delantero (9, 11) por 4 tornillos de la Enroscar los tornillos con arandelas (8) lo unión roscada (10) media (155 mm) máximo posible, pero sin apretarlos.
20 Bajar el eje delantero. Al bajarlo, prestar atención a que ningún
cable ni tubería quede sometido a tracción.
Los cables y tuberías se pueden dañar.
Bajar el eje delantero hasta que entre cambio y diferencial del eje delantero existan aprox. 7 cm de espacio libre para el desmontaje del diferencial del eje delantero.
21 Desenroscar el diferencial del eje delantero Montaje: Prestar atención a la ausencia (2) del portaeje delantero y desmontarlo de tensión de los silentblocs y observar el hacia la izquierda (flecha) orden de apriete (a, b, c, d) según el
esquema de apriete.
*BA33.30-N-1019-03A Tornillo para la fijación del diferencial del
eje delantero al portaeje delantero 22 El montaje se efectúa siguiendo el orden
inverso Comprobar
23 Comprobar el nivel de aceite del diferencial AR33.30-D-0525-02H
del eje delantero y corregirlo si es necesario
Aceites para engranajes hipoides SAE 75 BB00.40-P-0235-08A
W-90 (especificación 235.8)
*BA33.30-N-1002-01D Tornillo de llenado de aceite
Apoyo de motor, soporte del motor
Número Denominación MOTOR 642.8 en el MOTOR 642.9 en el
MODELO 906 MODELO 906 BA22.10-N-1001-01S Tornillo del apoyo delantero del motor al portaeje delantero Nm 58 58
Apoyo de motor, soporte del motor
Número Denominación MOTOR 651 en el
MODELO 900 MOTOR 651 en el MODELO 906 BA22.10-N-1001-01S Tornillo del apoyo delantero del motor al portaeje delantero Nm 58
Apoyo de motor, soporte del motor
Número Denominación MOTOR 642.8 en el MOTOR 642.9 en el
MODELO 906 MODELO 906
BA22.10-N-1002-01S Tornillo del apoyo trasero del motor al M8 Nm 30 30
travesaño trasero de soporte del motor
M10 Nm 58 58
Apoyo de motor, soporte del motor
Número Denominación MOTOR 651 en el MODELO 900 MOTOR 651 en el MODELO 906 BA22.10-N-1002-01S Tornillo del apoyo trasero del motor al M8 Nm 30
travesaño trasero de soporte del motor
M10 Nm 58
Apoyo de motor, soporte del motor
Número Denominación MOTOR 642.8 en el MOTOR 642.9 en el
MODELO 906 MODELO 906 BA22.10-N-1003-01S Tuerca/tornillo del soporte del cambio al soporte integral Nm 58 58
Apoyo de motor, soporte del motor
Número Denominación MOTOR 651 en el
MODELO 900 MOTOR 651 en el MODELO 906 BA22.10-N-1003-01S Tuerca/tornillo del soporte del cambio al soporte integral Nm 58
Suspensión por ballesta de acero del eje delantero
Número Denominación MODELO 906
M12 1,5
BA32.20-N-1001-01A Tornillo de la placa 1.ª etapa Nm 106
tensora inferior de muelle de suspensión al cuerpo del eje delantero
°
2.ª etapa 90
M8 Nm 29
M10 Nm –
Portaeje delantero
Número Denominación MODELO 906
M14 1,5
BA33.10-N-1001-01C Soporte integral a la carrocería, delante Nm 172
Portaeje delantero
Número Denominación MODELO 906
M14 1,5
BA33.10-N-1002-01C Soporte integral a la 1.ª etapa Nm 120
carrocería, centro
°
2.ª etapa 270
Portaeje delantero
Número Denominación MODELO 906
M14 1,5
BA33.10-N-1003-01C Soporte integral a la carrocería, detrás Nm 172
Tracción delantera
Número Denominación MODELO 906.1/2/6/7 con CÓDIGO ZG1 (Traccion integral acoplable) MODELO 906.1/2/6/7 con CÓDIGO ZG2 (Tracción integrada, permanente) MODELO 906.1/2/6/7 con CÓDIGO ZG3 (Tracción integral acoplable con desmultiplicación por engranaje) MODELO 906.1/2/6/7 con CÓDIGO ZG4 (Tracción integral permanente con desmultiplicación por engranaje)
BA33.30-N-1002-01D Tornillo de llenado de aceite Nm 50
Diferencial del eje delantero
Número Denominación Modelo 906 con el
código ZG1/ZG2/
ZG3/ZG4 BA33.30-N-1019-03A Tornillo para la fijación del diferencial del eje 10.9 Nm 58
delantero al portaeje delantero
Volante, tubo envolvente, árbol de dirección
Número Denominación MODELO 906
BA46.10-N-1003-05C Articulación de cruceta al eje de la caja de la dirección Nm 28
Bomba de la servodirección
Número Denominación MODELO 906 con MODELO 906 con
MOTOR 651 MOTOR 642
BA46.30-N-1003-01A Tubo flexible dilatable de alta presión a la – Nm 38 38
bomba de la servodirección
Bomba VDA Nm – –
Bomba VT Nm – –
906 589 00 62 00 906 589 03 61 00 906 589 03 62 00 906 589 03 62 01
Dispositivo de montaje Tirante Apoyo del cambio Placa con orificios roscados
639 589 00 61 00 906 589 01 61 00 129 589 00 91 00
Dispositivo para levantar el motor Placas de alojamiento Juego de tapones de cierre
