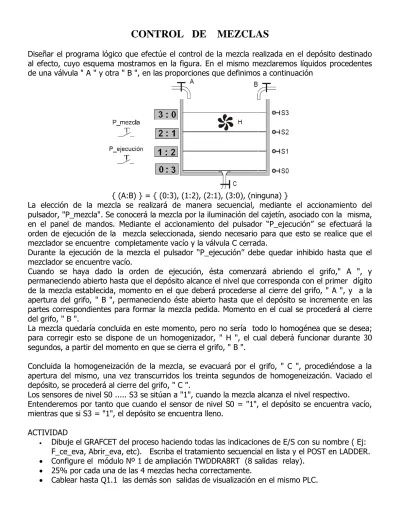

CONTROL DE MEZCLAS
Diseñar el programa lógico que efectúe el control de la mezcla realizada en el depósito destinado al efecto, cuyo esquema mostramos en la figura. En el mismo mezclaremos líquidos procedentes de una válvula " A " y otra " B ", en las proporciones que definimos a continuación
{ (A:B) } = { (0:3), (1:2), (2:1), (3:0), (ninguna) }
La elección de la mezcla se realizará de manera secuencial, mediante el accionamiento del pulsador, "P_mezcla". Se conocerá la mezcla por la iluminación del cajetín, asociado con la misma, en el panel de mandos. Mediante el accionamiento del pulsador “P_ejecución” se efectuará la orden de ejecución de la mezcla seleccionada, siendo necesario para que esto se realice que el mezclador se encuentre completamente vacío y la válvula C cerrada.
Durante la ejecución de la mezcla el pulsador “P_ejecución” debe quedar inhibido hasta que el mezclador se encuentre vacío.
Cuando se haya dado la orden de ejecución, ésta comenzará abriendo el grifo," A ", y permaneciendo abierto hasta que el depósito alcance el nivel que corresponda con el primer dígito de la mezcla establecida, momento en el que deberá procederse al cierre del grifo, " A ", y a la apertura del grifo, " B ", permaneciendo éste abierto hasta que el depósito se incremente en las partes correspondientes para formar la mezcla pedida. Momento en el cual se procederá al cierre del grifo, " B ".
La mezcla quedaría concluida en este momento, pero no sería todo lo homogénea que se desea;
para corregir esto se dispone de un homogenizador, " H ", el cual deberá funcionar durante 30 segundos, a partir del momento en que se cierra el grifo, " B ".
Concluida la homogeneización de la mezcla, se evacuará por el grifo, " C ", procediéndose a la apertura del mismo, una vez transcurridos los treinta segundos de homogeneización. Vaciado el depósito, se procederá al cierre del grifo, " C ".
Los sensores de nivel S0 ... S3 se sitúan a "1", cuando la mezcla alcanza el nivel respectivo.
Entenderemos por tanto que cuando el sensor de nivel S0 = "1", el depósito se encuentra vacío, mientras que si S3 = "1", el depósito se encuentra lleno.
ACTIVIDAD
Dibuje el GRAFCET del proceso haciendo todas las indicaciones de E/S con su nombre ( Ej:
F_ce_eva, Abrir_eva, etc). Escriba el tratamiento secuencial en lista y el POST en LADDER.
Configure el módulo Nº 1 de ampliación TWDDRA8RT (8 salidas relay).
25% por cada una de las 4 mezclas hecha correctamente.
Cablear hasta Q1.1 las demás son salidas de visualización en el mismo PLC.
COM
COM1
%I0.1
%I0.0 %Q0.2
%Q0.3
+24 V
Abrir_EVA Cerrar_EVA
A1
A2 A1
3 4
3 4
%Q0.4
A1
%I0.3
%I0.4 S3
3 4
I0.6
%Q0.5
A2
A1
Selección de mezcla
Ejecución de mezcla
P_ejecución ución
P_mezcla
%I0.2 S0
3 4
3 4
S1
3 4
S2
%I0.5
%I0.6
%I0.8
%I0.7
F_ce_eva
3 4
3 4
F_ab_eva
%I0.9
F_ce_evb
3 4
3 4
F_ab_evb
%I0.11
%I0.10
F_ce_evc
3 4
3 4
F_ab_evc
Sensores
de
Nivel
%Q0.6 COM2
%Q0.7 COM3
A2
A2
A2
A2
A1
A1
COM 0
%Q1.0
%Q1.1
%Q1.2
%Q1.3
%Q1.4 .6
%Q1.5
COM 1
Subir_Nivel Bajar_Nivel
A1
A2 A1
A1
A2 A1
A2
A2
A2 A1
%Q1.6
%Q1.7
A2 A1
A2 A1
A1 A2
Dep_lleno
Mezcla 0 (0:3) Mezcla 1 (1:2) Mezcla2 (2:1) Mezcla3 (3:0) Abrir_EVB
Cerrar_EVB
EVC
Homogenizador
ESQUEMA DE CONEXIÓN DE E / S PLC
Alimentación del PLC
ENTRADAS
SALIDAS MÓDULO BASE
0V
+24 V 0V
+24 V 0V
Sensores Servoválvula C:
Sensores Servoválvula A:
Sensores Servoválvula B:
+24 V 0V
MÓDULO DE AMPLIACIÓN Nº 1 DE SALIDAS A RELAY
ESQUEMA DE MONTAJE PARA SIMILACIÓN DEL MEZCLADOR CON UN BANCO ELECTROHIDRÁULICO
Nota: ADICIONAR CONDICIONES DE LA GUIA GEMMA
ADAPTAR EL DOCUMENTO “PROYECTO A LOS LINEAMIENTOS TECNOLÓGICOS GENERALES PARA LA
IMPLEMENTACIÓN DE LOS PROYECTOS DE GRADO RELATIVOS A LA LINEA DE AUTOMATIZACIÓN” MAYO DE 2009
