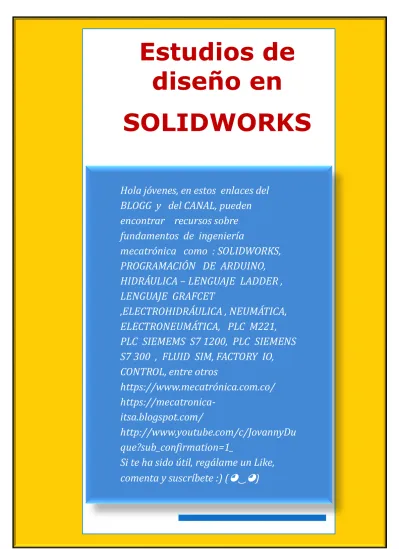

Estudios de
diseño en
SOLIDWORKS
Estudios de diseño en SOLIDWORKS
Determinar el volumen de una botella para múltiples escenarios (diferentes valores de las
cotas H,L y R)
1) Modele la pieza = Cree el croquis mostrado en el plano vista lateral y genera la pieza con el comando Revolucio n Saliente.
2) Cree el estudio estático para la pieza con los para metros indicados en la figura.
Se requiere de un estudio esta tico antes de hacer un estudio de disen o, las variables como material, fuerza , conexio n o malla usadas en este estudio, no afectan el ca lculo del volumen en el estudio de disen o.
Este estudio esta tico es un requisito previo, pero no se hara ningu n ana lisis de e l.
Puede evaluar y optimizar modelos utilizando un Estudio de diseño.
Existen dos modos principales de ejecutar un Estudio de diseño:
1er Caso ESTUDIO DE EVALUACIÓN EVALUACIÓN
Especifique valores discretos para cada variable y utilice sensores como restricciones. El software ejecuta el estudio utilizando diversas combinaciones de los valores e informa el resultado de cada combinación.
Por ejemplo, para este modelo multicuerpo de una botella de agua, especifique valores de 75 mm, 100 mm y 150 mm para la longitud
(L),
30 mm, 55 mm y 80 mm para la altura(H)
y 10mm y 20 mm para el radio(R).
Especifique un sensor de Volumen para controlar el volumen de la masa de agua. Los resultados del Estudio de diseño informan el volumen del agua para cada combinación de L, R y H.EJECUTAR
Calcula el volumen de la botella pata cada uno de los 12 escenarios
2do Caso ESTUDIO DE OPTIMIZACIÓN OPTIMIZACIÓN
Especifique valores para cada variable, como valores discretos o como un intervalo. Utilice sensores como restricciones y objetivos. El software ejecuta iteraciones de los valores e informa la combinación óptima de valores para cumplir con su objetivo especificado.
Por ejemplo, para el modelo anterior, especifique un intervalo de 75 mm a 150 mm para la longitud
(L),
valores discretos de 30 mm, 55 mm y 80 mm para la altura(H)
y un intervalo de 10 mm a 20 mm para el radio(R).
Para una restricción, especifique un sensor de Volumen para mantener el volumen de la masa de agua entre 299000 mm^3 y 301000 mm^3.Para un objetivo, utilice un sensor de Masa y especifique la minimización de la masa de la botella. El Estudio de diseño itera sobre los valores especificados para L, R, H, y Volumen, e informa la combinación óptima para producir la masa mínima.
EJECUTAR
Calcula el volumen de la botella pata cada uno de los 12 escenarios y muestra el escenario que cumple con el objetivo del estudio.
Hay diferentes sensores disponibles para su utilización en Estudios de diseño, según la licencia de SOLIDWORKS que posea y si se está ejecutando un estudio de evaluación o un estudio de optimización.
