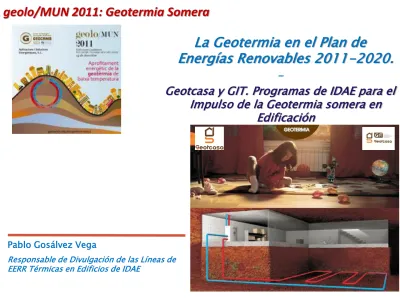

La Geotermia en el Plan de
Energías Renovables 2011-2020.
-
Geotcasa y GIT. Programas de IDAE para el Impulso de la Geotermia somera en
Edificación
Pablo Gosálvez Vega
Responsable de Divulgación de las Líneas de EERR Térmicas en Edificios de IDAE
geolo/MUN 2011: Geotermia Somera
2
1. ANTECEDENTES: SITUACIÓN DE LAS EE.RR AL 2010 2. EL PLAN DE ENERGÍAS RENOVABLES 2011-2020
2.1. OBJETIVOS GLOBLES Y ESPECÍFICOS POR ÁREAS 2.2. MEDIDAS INCLUIDAS EN EL PER
3. LA GEOTERMIA DENTRO DEL PER 2011-2020
3.1. SITUACIÓN DEL SECTOR DE LA GEOTERMIA
3.2. ESTUDIO EVALUACIÓN POTENCIAL GEOTÉRMICO 3.3. OBJETIVOS
3.4. BARRERAS 3.5. MEDIDAS
- Geotcasa y GIT:
Programas de IDAE para el Impulso de la Geotermia somera en Edificación
INDICE
3
1. PER 1986-1988 2. PER 1989-1995
3. PEN 1991-2000: Programa de EERR dentro del PAEE 4. PFER 2000-2010
5. PER 2005-2010 en vigor hasta diciembre de 2010
Este Plan establecía como objetivo que las fuentes de EE.RR.
cubrieran como mínimo el 12% de la demanda total de energía primaria LA GEOTERMIA NO ESTABA INCLUIDA
1. ANTECEDENTES DEL PER 2011-2020
SITUACIÓN DE LAS ENERGÍAS RENOVABLES AL 2010 Consumo final bruto de energía en España: 96.382 ktep
Solar 0,8%
Geotérmica, E.Mar, Bomba de calor
0,02%
Consumo Final carbón
1,8%
Consumo Final Prod.
Petrolíferos 50,2%
Consumo Final Gas Natural
17,2%
CFB Electricidad no renovable
17,7%
Biomasa, biogás y residuos
4,2%
Eólica normalizada
3,8%
Hidráulica normalizada
2,8%
Biocarburantes 1,5%
CFB EERR 13,2%
● Participación de las renovables en el sector de los transportes: 5%
● Dependencia energética nacional del orden del 80%
5
Consumo bruto de electricidad en España 2010: 291,903 GWh (año con elevada hidraulicidad y recurso eólico)
Aplicando la metodología de la Directiva 2009/28/CE, normalizando las producciones para la eólica y la hidráulica, la contribución de las energías renovables en 2010 sería del 29,2%.
Carbón 25.493 GWh
8,7%
Nuclear 61.788 GWh
21,2%
CCGN 64.637 GWh
22,1%
Resto de Gas Natural (con cogeneración)
31.579 GWh 10,8%
P. Petrolíferos + RSU no renovable 16.517 GWh
5,7%
Hidroeléctrica por bombeo 3.106 GWh
1,1%
Saldo eléctrico -8.338 GWh
-2,9%
Hidroeléctrica (sin bombeo) 42.215 GWh
14,5%
Eólica terrestre y marina 43.708 GWh
15,0%
Solar termoeléctrica 691 GWh
0,2%
Solar fotovoltaica 6.279 GWh
2,2%
Biomasa, biogás y RSU 4.228 GWh
1,4%
EERR 97.121 GWh
33,3%
2. EL PLAN DE ENERGÍAS RENOVABLES 2011-2020
2.1. OBJETIVOS GLOBALES Y ESPECÍFICOS POR ÁREAS 2.2. MEDIDAS INCLUIDAS EN EL PER
7
2.1. OBJETIVOS GLOBALES DEL PER 2011-2020
Las Energías Renovables representarán (contribuciones de renovables calculadas según metodología Directiva 2009/28/CE):
o El 20,8% sobre el Consumo Final Bruto de Energía (el objetivo mínimo exigido a España en la Directiva es del 20%; la participación en 2010 es del 13,2%).
o El 11,3% sobre el Consumo de Energía en el Transporte (el objetivo
mínimo exigido a todos los Estados Miembros es del 10%; la participación en 2010 es del 5%).
o El 38,1% sobre la Producción Bruta de Electricidad (producciones
hidráulica y eólica normalizadas). La participación en 2010 es del 29,2%.
o El 17,3% sobre el Consumo Final Bruto de Energía para Calefacción y Refrigeración. La participación en 2010 es del 11%.
Consumo final bruto de energía en 2020
Consumo Final carbón 2,2%
Consumo Final Prod.
Petrolíferos 39,8%
Consumo Final Gas Natural
19,0%
CFB Electricidad no renovable
18,2%
Hidráulica normalizada 2,9%
Eólica normalizada
6,3%
Biomasa, biogás y residuos
5,8%
Biocarburantes 2,7%
Geotérmica, E.Mar, Bomba de calor
0,1%
Solar 3,0%
CFB EERR 20,8%
Consumo Final Bruto de Energía en 2020: 98.443 ktep
9
Generación bruta de electricidad en 2020
Carbón 31.579 GWh
8,2%
Nuclear 55.600 GWh
14,5%
Gas Natural (con cogeneración)
133.293 GWh 34,7%
P. Petrolíferos + RSU no renovable
8.624 GWh 2,2%
Hidroeléctrica por bombeo 8.457 GWh
2,2%
Hidroeléctrica (sin bombeo)
33.140 GWh 8,6%
Eólica terrestre y marina 73.485 GWh
19,2%
Solar termoeléctrica 14.379 GWh
3,7%
Solar fotovoltaica 12.356 GWh
3,2%
Biomasa, biogás y RSU 12.200 GWh
3,2%
Energías del mar y Geotermia
520 GWh 0,1%
EERR 146.080 GWh
38,1%
Generación bruta de electricidad en 2020: 383,6 TWh
OBJETIVOS SECTORIALES. Potencia eléctrica.
2010 2020
Hidroeléctrica (sin bombeo) 13.226 13.861 635
<1MW (sin bombeo) 242 268 26
1MW-10MW (sin bombeo) 1.680 1.917 237
>10MW(sin bombeo) 11.304 11.676 372
por bombeo 5.347 8.811 3.464
Geotérmica 0 50 50
Solar fotovoltáica 3.787 7.250 3.463
Solar termoeléctrica 632 4.800 4.168
Energía hidrocinética, del oleaje,
mareomotriz 0 100 100
Eólica en tierra 20.744 35.000 14.256
Eólica marina 0 750 750
Biomasa, RSU, Biogás 825 1.950 1.125
Biomasa Sólida 533 1.350 817
RSU 115 200 85
Biogás 177 400 223
TOTALES (sin bombeo) 39.214 63.761 24.547 Incremento (2010 - 2010)
Potencia renovable instalada en 2020 será aprox. un 50% de
la potencia total
Entre 2010 y 2020 la potencia instalada se incrementa un 63%
Sin tener en cuenta la gran hidráulica, se incrementa un 87%
GWh
GWh (normalizados)
(*)
GWh
GWh (normalizados)
(*)
Hidroeléctrica (sin bombeo) 42.215 31.614 33.140 32.814 1.200
<1MW (sin bombeo) 802 601 843 835 234
1MW-10MW (sin bombeo) 5.432 4.068 5.749 5.692 1.625
>10MW(sin bombeo) 35.981 26.946 26.548 26.287 -659
por bombeo 3.106 (**) 8.457 (**) 5.352
Geotérmica 0 (**) 300 (**) 300
Solar fotovoltáica 6.279 (**) 12.356 (**) 6.077
Solar termoeléctrica 691 (**) 14.379 (**) 13.688
Energía hidrocinética, del oleaje,
mareomotriz 0 (**) 220 (**) 220
Eólica en tierra 43.708 42.337 71.640 70.734 28.398
Eólica marina 0 0 1.845 1.822 1.822
Biomasa, RSU, Biogás 4.228 (**) 12.200 (**) 7.972
Biomasa Sólida 2.820 (**) 8.100 (**) 5.280
RSU 663 (**) 1.500 (**) 837
Biogás 745 (**) 2.600 (**) 1.855
TOTALES (sin bombeo) 97.121 85.149 146.080 144.825 59.676
Incremento (2010 - 2010)
2010 2020
GWh normalizados
11
OBJETIVOS SECTORIALES. Generación eléctrica.
La energía generada con renovables aumenta un 70%.
Sin gran hidráulica, se incrementa un 100%.
OBJETIVOS SECTORIALES. Calor/frío.
EERR sobre el consumo final de energía en calefacción/refrigeración en 2020: 17,3%:
ktep 2010 2020
Energía geotérmica
(excluyendo el calor geotérmico de temperatura baja en
aplicaciones de bomba de calor)
3,8 9,5 5,7
Energía solar térmica 183 644 461
Biomasa: 3.729 4.653 924
sólida (incluye residuos) 3.695 4.553 858
biogás 34 100 66
Energía renovable a partir de
bombas de calor 17,4 50,8 33,4
de la cual aerotérmica 5,4 10,3 4,9
de la cual geotérmica 12,0 40,5 28,5
TOTALES 3.933 5.357 1.424
Incremento 2010 - 2020
Entre 2010 y 2020 el consumo de energías renovables en el sector calefacción/refrigeración se
incrementa un 36%
OBJETIVOS ESPECÍFICOS DE
GEOTERMIA
13
1. Marcos de apoyo 2. Medidas económicas
3. Medidas de tipo normativo
4. Actuaciones en infraestructuras energéticas
5. Planificación, promoción, información, formación y otras
El borrador del PER contempla alrededor de 90 medidas para apoyar el desarrollo de las energías renovables y la consecución de los objetivos a 2020.
Una cuarta parte de ellas son medidas horizontales y el resto sectoriales. Por tipos, pueden dividirse en cinco grandes grupos:
2.2. MEDIDAS INCLUIDAS EN EL PER 2011-2020
14
LOS MARCOS DE APOYO
Régimen especial de generación eléctrica: adaptación del marco retributivo para la electricidad de origen renovable
Niveles de retribución que permitan la obtención de unas tasas razonables de rentabilidad de la inversión
Número de horas de funcionamiento predeterminado (variable para cada tecnología), a partir del cual la electricidad será retribuida a precio de mercado
Mecanismos de planificación y control, con flexibilidad suficiente para asegurar la eficacia y eficiencia
ICAREN: sistema de Incentivos al CAlor RENovable para aplicaciones térmicas de las energías renovables
Sistema de apoyo directo a la producción, incompatible con la percepción de ayudas a la inversión.
Para proyectos desarrollados a través de Empresas de Servicios Energéticos
Renovables (ESEs), la cual recibirá un incentivo por unidad de energía suministrada (facturada) al consumidor final.
Limitación de número de proyectos: cupos de potencia por tecnología.
ICAREN (sistema de incentivos al calor renovable) - 1
Motivación
En el análisis del cumplimiento del PER 2005 – 2010 para las áreas térmicas de EERR se aprecia que no se ha logrado el impulso necesario debido, entre otras posibles razones a:
Falta de información y por tanto de confianza por parte de los usuarios.
Necesidad de un mayor desembolso inicial.
Procedimientos para la concesión de ayudas a la inversión.
Ayudas a las energías convencionales que invalidan las ayudas a las EERR.
Intensidad del marketing de las empresas de gas natural y gasóleo C.
ICAREN: Es una medida para el fomento de la actividad de las empresas de servicios energéticos (ESEs) con energías renovables.
Da cumplimiento a:
•Directiva 2009/28/CE (fomento EERR):
•Directiva 2010/31/UE (eficiencia energética edificios):
Características
Los incentivos variarían según la fuente de energía renovable.
Supondrá obtener la condición de instalación acogida al sistema (habiendo realizado previamente la contratación del servicio con el usuario).
Dispondrá de los mecanismos suficientes para planificar y acotar el desarrollo de esta medida de acuerdo con los objetivos asignados.
Reducción en el tiempo del valor unitario de los incentivos proporcional a los precios del gas natural, dado el previsible aumento de los mismos.
Tendrá la consideración de energía suministrada con derecho a la percepción del incentivo la que sea facturada por la ESE al usuario.
Se consideran incompatibles el acceso al sistema de incentivos y a las ayudas a la inversión pero no exclusivo
Basado en establecer un incentivo según la energía renovable, que apoye la producción, siempre que exista un productor que transmita la energía a un consumidor, realizando una actividad económica (suministro de una ESE).
ICAREN (sistema de incentivos al calor renovable) - 2
Consulta legal
Para determinar los requerimientos legales y desarrollo legislativo se ha solicitado dictamen jurídico previo cuyas principales conclusiones son:
• Encuadre de la medida en el ordenamiento jurídico comunitario y posible encaje en el Reglamento de Exenciones por categorías (lo que evitaría una declaración de compatibilidad).
•Medida de competencia estatal como medida necesaria e imprescindible para alcanzar los fines propuestos dentro de la ordenación del sector energético en particular y del económico en general.
ICAREN (sistema de incentivos al calor renovable)- 3
Subvenciones (coste en millones de euros para periodo 2011 – 2020)
TOTAL
SUBVENCIONES (2011 – 2020)
1.037 millones € Coste Subvenciones (millones de €)
TOTAL 2011-2020
1 I+D 180
2 Estudios previos geotermia 8
3 i+d aplicaciones térmicas y biocarburantes 313
4 Demostración tecnológica en generación eléctrica (complemento al
RE) 100
5 Aplicaciones eléctricas aisladas de red y balance neto (no perciben
retribución del RE) 46
6 Aplicaciones térmicas mediante convenios con las CCAA 180
7 Generación de biogás industrial 211
TOTAL 1.037
MEDIDAS ECONÓMICAS: SUBVENCIONES
19
MEDIDAS ECONÓMICAS: FINANCIACIÓN
Líneas de Financiación (cantidades en millones de euros para periodo 2011 – 2020) (*)
TOTAL 2011-2020 A Investigación y desarrollo tecnológicos de
nuevos prototipos 70
B Demostración de desarrollos tecnológicos
innovadores con energías renovables 438
C Fase comercial, pero con una cierta barrera
que impide su desarrollo 339
D
Entidades financieras privadas para
financiación de ESEs de energáis renovables térmicas con apoyo de IDAE
30
E Instalaciones de generación eléctrica distribuida
de P< 10 kW 38
F
Programas piloto de financiación de proyectos y promoción de ESEs de energías renovables térmicas
46
TOTAL 961
Dotación pública (M€)
TOTAL
FINANCIACIÓN (2011
– 2020)
961 millones € COSTE
ADMINISTRACIÓN
(2011-2020)
104,5 millones €
‘(*): El coste para la Administración se estima en el 8% de la cantidad financiada (75 millones de euros).
Medidas de tipo normativo horizontales
Medidas horizontales térmicas
Inclusión de EERR térmicas y las redes de calefacción en los sistemas de certificación energética de edificios.
Adaptación del Reglamento de Instalaciones Térmicas en la Edificación (RITE) a las tecnologías de EERR.
Medidas horizontales globales
Creación y regulación de la Explotación Agraria Productora de Energías Renovables (EAPER).
Elaboración de un Programa Nacional de Desarrollo Agroenergético
Modificación del Código Técnico de la Edificación (CTE)
Establecimiento de un Sistema de Certificación y Cualificación de Instaladores
Desarrollo de normativa sobre límites de emisión para instalaciones de energías renovables
Medidas horizontales eléctricas
Simplificación de los trámites administrativos de instalaciones renovables eléctricas.
Tratamiento regulatorio específico para la conexión y autorización administrativa de las instalaciones renovables de pequeña potencia.
Reducción de barreras administrativas a proyectos de I+D+i+d relacionados con EERR de generación eléctrica.
Procedimiento administrativo simplificado para plataformas experimentales I+D de eólica marina y/o energías del mar, de alta especialización.
3. LA GEOTERMIA EN EL PER 2011-2020
3.1. SITUACIÓN DEL SECTOR DE LA GEOTERMIA
3.2. ESTUDIO EVALUACIÓN POTENCIAL GEOTÉRMICO 3.3. OBJETIVOS
3.4. BARRERAS 3.5. MEDIDAS
2
3.1. SITUACIÓN DEL SECTOR DE LA GEOTERMIA
Energía térmica instalada (MWt)
0 2.000 4.000 6.000 8.000 10.000 12.000 14.000
Estados Unidos China Suecia Noruega Alemania Japón Turquia Islandia Holanda Francia
Escenario Mundial Usos Directos de Energía Geotérmica
12.611,46 8.898,00
2.485,40 2.099,53 2.084,00 1.823,00
3.766,00 2.282,00
397,00 1.167,00 820,00
1.469,00
1.874,00 1.915,00 32,00
319,00 140,00
1.443,00
0 2.500 5.000 7.500 10.000 12.500
Estados Unidos China Alemania Japón Turquia Islandia
Energía Térmica Instalada (MWt)
1995 2000 2010
Escenario Europeo de Energía Geotérmica de uso directo
654,6 867,0
1.345,0 132,0
2.485,4 281,1
79,1
715,0 486,6 291,9 186,3 104,6 97,2
243,5
0 500 1000 1500 2000 2500 3000
Hungria Italia Francia Eslovaquia Alemania Polonia Resto UE (25)
Capacidad Instalada (MW)
2005 2010
ACTUALMENTE, LA POTENCIA TÉRMICA INSTALADA EN APROVECHAMIENTOS DE GEOTERMIA SOMERA SE ESTIMA SUPERA LOS 100 MWt
2005 2010 Energía geotérmica (excluyendo
aplicaciones de bomba de calor) - ktep 3,8 3,8 Energía renovable a partir de bombas de
calor geotérmicas - ktep 3,5 12
TOTAL: 7,3 15,8
OBJETIVOS: Estado actual de las diferentes tecnologías geotérmicas
Síntesis del panorama actual de la energía geotérmica a nivel mundial en sus diferentes tecnologías y modalidades de aprovechamiento
Metodologías de evaluación de recursos geotérmicos y adaptación a los recursos de España
Descripción y caracterización de los recursos geotérmicos en España
Evaluación y cuantificación de los recursos geotérmicos en España
Valoración del marco jurídico-administrativo actual de la energía geotérmica y propuestas que favorezcan su desarrollo
Adaptación de los datos de evaluación de recursos geotérmicos para su incorporación al SISTEMA DE INFORMACIÓN GEOGRÁFICO DE ENERGÍAS RENOVABLES DEL IDAE
3.2. ESTUDIO DE EVALUACIÓN DEL POTENCIAL DE ENERGÍA GEOTÉRMICA EN ESPAÑA PARA LA ELABORACIÓN DEL PER
RECURSOS GEOTÉRMICOS DE BAJA TEMPERATURA
42
Económicas:
Elevada inversión inicial frente a los sistemas convencionales de climatización.
Normativas:
Falta marco normativo unificado, claro y conciso para instalaciones geotérmicas para climatización y ACS.
Plazos prolongados para la obtención de la autorización de los proyectos.
Trabas administrativas en la tramitación de sistemas geotérmicos abiertos en la obtención de las autorizaciones de extracción y vertido de agua por parte del Organismo competente en materia de aguas.
Falta de integración en programas de calificación energética y códigos de construcción.
GEOTERMIA USOS TÉRMICOS
3.4. BARRERAS
43
Otras:
Falta de formación y cualificación de instaladores especializados.
Falta de tecnologías nacionales y de empresas de servicios energéticos.
Desconocimiento generalizado de la tecnología por los agentes, tanto profesionales como usuarios y entidades financieras.
Falta de desarrollo de proyectos de hibridación de geotermia con otras renovables.
GEOTERMIA USOS TÉRMICOS
46
Normativas:
Desarrollo de un Marco regulatorio específico: procedimiento reglado, muy simplificado y común a todas las CCAA.
Introducción de la geotermia y las redes de climatización centralizada a través de ordenanzas municipales.
Modificación CTE, e inclusión de la energía geotérmica en el CALENER. (en ejecución)
Establecimiento de Sistemas de Certificación y Cualificación de instaladores.
Estandarización de sistemas geotérmicos en la edificación e integración en sistemas constructivos.
Divulgativas y de formación:
Difusión de las EE.RR. al conjunto de la sociedad: desarrollar líneas de trabajo que permitan la difusión de las posibilidades de la geotermia.
GEOTERMIA USOS TÉRMICOS
3.5. MEDIDAS
47
De carácter Económico y Financiero:
Sistema de incentivos al calor renovable (ICAREN).
Ayudas:
Programa de Ayudas Públicas dirigido a proyectos de geotermia con aplicación de ACS y climatización, proyectos de innovación y demostración para aplicaciones térmicas (district heating y otros procesos industriales) y a estudios de investigación previos a la ejecución de proyectos de usos directos geotérmicos.
Financiación:
Programas Financiación de proyectos y promoción de ESEs de energías renovables térmicas (GEOTCASA y GIT). Id. con entidades financieras privadas + apoyo IDAE.
GEOTERMIA USOS TÉRMICOS
De Planificación:
Inclusión de la geotermia en la planificación de infraestructuras urbanas.
4 8
1. ANTECEDENTES: SITUACIÓN DE LAS EE.RR AL 2010 2. EL PLAN DE ENERGÍAS RENOVABLES 2011-2020
2.1. OBJETIVOS GLOBLES Y ESPECÍFICOS POR ÁREAS 2.2. MEDIDAS INCLUIDAS EN EL PER
3. LA GEOTERMIA DENTRO DEL PER 2011-2020
3.1. SITUACIÓN DEL SECTOR DE LA GEOTERMIA
3.2. ESTUDIO EVALUACIÓN POTENCIAL GEOTÉRMICO 3.3. OBJETIVOS
3.4. BARRERAS 3.5. MEDIDAS
- Geotcasa y GIT: Programas de IDAE para el Impulso de la Geotermia somera en Edificación
INDICE
IDAE. Impulso ESEs
Dirección de Ahorro y Eficiencia Energética
Dirección de Energías Renovables
Fondos a CCAA:
(25 medidas)
..Edificación
Medidas Directas:
- Proyectos estratégicos
(interregionales, plurianuales) ..ESEs
- Ayuntamientos
(subvención en especie) ..Semáforos-LEDs
- Plan de Activación EE en 330AGE (+Plan 2000ESE)
-ESEs
Fondos a CCAA:
(Subvenciones)
..Biomasa, Solar Térmica, Geotérmica
Programas BIOMCASA-SOLCASA- GEOTCASA:
(Financiación a ESEs)
Biomasa, Solar Térmica, Geotérmica
Programa GIT: (Financiación a Grandes ESEs)
Biomasa, Solar Térmica, Geotérmica
49
IDAE. Impulso ESEs
Dirección de Ahorro y Eficiencia Energética
Fondos a CCAA:
(25 medidas)
..Edificación
Medidas Directas:
- Proyectos estratégicos
(interregionales, plurianuales) ..ESEs
- Ayuntamientos
(subvención en especie) ..Semáforos-LEDs
- Plan de Activación EE en 330AGE (+Plan 2000ESE)
-ESEs
Fondos a CCAA:
(Subvenciones)
..Biomasa, Solar Térmica, Geotérmica
Programas BIOMCASA-SOLCASA- GEOTCASA:
(Financiación a ESEs)
..ESEs - Biomasa, Solar Térmica, Geotérmica
Dirección de Energías Renovables
Programa GIT: (Financiación a Grandes ESEs)
Biomasa, Solar Térmica, Geotérmica
50
• el consumidor energético necesita:
- cumplir requisitos: normativa MA y de EE - mejorar su imagen (negocio)
- reducir el coste energético
- independizarse energéticamente de los fósiles: (cogeneración, EERR,.) - delegar gestión energética, evitar riesgos, asegurar resultado..
• los Estados, como España, buscan:
- cumplimiento de la reglamentación medioambiental y en EE - reducir la dependencia energética del exterior.
- minimizar los costes energéticos
- mejorar imagen (administración, corporativa, individual) - fomentar el empleo cualificado
Gran potencial de mercado en “servicios energéticos”
ESEs (Empresas de Servicios Energéticos) ¿por qué apostamos por ellas?
51
• Gran consumo Térmico en España:
16,7% de la energía primaria consumida sector Doméstico 9,3% del total sector Servicios
Transporte e Industria (40,2 y 30,4%)
+ 67% para usos térmicos (Calefacción, 46% y ACS, 21%)
17,4 % de la energía primaria total en España se consume en los sectores Doméstico y Servicios, en forma de calor.
Gran potencial de mercado del sector Térmico (ACS, Calefacción y Climatización) en Edificación a
través de “ESEs”
Energías Térmicas en Edificación, gran Potencial en España
52
POTENCIAL de Instalaciones de EERR térmicas en Edificios
54
Nueva Edificación Obra Nueva
Edificación Existente Sustitución
Edificios Públicos
Edificios Privados
Rurales, Campo Urbanos, Ciudad
En un Edificio
En varios Edificios (DH)
Superficie: 4.886 m2
Potencia Frigorífica 180 kW
Potencia Calorífica 180 kW
Demanda total (ACS, Climatización): 561.857 kWh
Horas funcionamiento calefacción, ACS 1.900 h
hoas Funcionamiento frio 1.221 h
Cobertura Geotermia 100 %
Redimiento Medio Estacional Refrigeración 470%
Redimiento Medio Estacional Calefacción 400%
Rendimiento instalación gasóleo C 80%
Rendimiento Medio Bomba de Calor 310%
Precio Geotermia 0,000€/kWh
Precio gasóleo C: 0,700€/l
Precio Electricidad 0,107€/kWh
GoC+ Bomba de
Calor Geotermia
Inversión 87.190 € 251.440 €
Subvención - -
Coste combustible convencional/año 34.001 € 14.154 €
Costes O&M, Energía, Seguros,.. 1.500 € 500 €
Total coste anual acumulado (1er año, sin inversión) 35.501 € 14.654 €
Rentabilidad Instalación (a 15 años, sin subvención): 4,4%
Rentabilidad Inversión Adicional (a 15 años, sin subvención): 11,1%
Se supone un indice de precios energéticos del 3%
Comparativa Costes Proyecto ACS y Climatización
(Hotel 4.886 m2)
Comparativa Proyectos EERR Edificios:
Inst.Geotérmica vs. GoC+Bomba Calor
55
Ejemplo: Hotel tipo (4.886 m2)
Potencia Instalación necesaria: 500 kW (ACS y Calefacción)
- Coste combustible/energía: geotérmica (0) << GoC (7,1) +Bomba Calor (10,7 c€/kWh) - Coste Inversión: equipos geotérmica >> gasóleo C (~ 2,9 : 1,0)
INVERSIÓN Adicional:
• Tiempo recuperación: 8 años
• Rentabilidad (a 15 años): 11%
INVERSIÓN:
• Tiempo recuperación: ~ 12 años
• Rentabilidad (a 15 años): ~ 4%
Ejemplo Real: VIMUSA (EMV de Sabadell).
Proyecto Geotérmico en Edificio “Alejandra”
56
Comunidad de Vecinos, año 2008:
Demanda Energía Edificio de 13.500 m2:
968.000 kWh/año para ACS y calefacción con suelo radiante
494.000 kWh/año para refrigeración con suelo refrescante y fan coils
INVERSIÓN:
• Tiempo amortización: ~ 10 años
• Ahorro (año 1 a 10) ~ 16.600 €
• Ahorro (año 11 en adelante): ~ 65.000 €
660 kW Totales:
dos salas de calderas:
(I) 6 bombas de 60 kW para la
climatización de las viviendas de 3ª edad (II) 5 bombas de 60 kW dando servicio a las viviendas sociales, biblioteca y centro de servicios.
Ejemplo Real: Proyecto Geotérmico
Edificio Sant Josep del “Vall de Nuria”
57
Complejo 5 Edificios, de entre 1923 y 1935 (arquitecto Josep Danés):
Demanda Energía Edificio de 13.500 m2:
968.000 kWh/año para ACS y calefacción con suelo radiante
494.000 kWh/año para refrigeración con suelo refrescante y fan coils
Potencia: 240 kW :
4 Bombas Calor de 60 kW c.u.
Sistema de intercambio geotérmico con el subsuelo, por circuito cerrado:
-36 perforaciones de 90 m de profundidad
El complejo de Vall de Núria está formado por cinco edificios, Sant Gil, Sant Antoni, la Iglesia, Sant Justí y Sant Josep, proyectados por el arquitecto Josep Danés y construidos durante el período comprendido entre los años 1923 y 1935. Ferrocarrils de la Generalitat de Catalunya (FGC) se encarga de las labores de conservación del patrimonio del santuario.
Estimación de consumos y ahorros
Sistema Convencional 99%
Geotermia
1%
Resitencias Eléctricas
100%
Caldera de Gasóil
Demanda energética ACS y Calefacción (kWh/año) 1.332.458 13.459 1.345.917
Rendimiento/COP estacional 3,8 1,0 75,0%
Consumo energético (kWh/año) 350.647 13.459 1.794.556
Coste energía (€/kWh) 0,1019 0,1019 0,0691
Coste total energía (€/año) 35.745 3.365 123.954
Ahorro de coste (1er año, sin inversión) -
Emisiones CO2 (t CO2 / año) 88 34 474
Reducción Emisiones CO2 (toneladas / año)
84.844 €
352
Sistema geotèrmico 70/30
Qué son “BIOMCASA, SOLCASA y GEOTCASA”
58 Lanzamiento
BOE Núm. 68 20 marzo de 2009
Programas para el Impulso a las energías renovables biomasa, solar y geotermia como fuentes energética renovables para usos térmicos en
instalaciones de ACS, calefacción y climatización en edificios.
Lanzamiento BOE Núm. 122 13 mayo de 2010
Lanzamiento BOE Núm. 122 13 mayo de 2010
Objetivos de “GEOTCASA”
• Extender el uso de la biomasa, solar térmica y geotérmica como fuentes de energía renovables en edificios:
- en Instalaciones adaptadas a las necesidades específicas del usuario.
- ofreciéndose al cliente un servicio integral de energía (a través de ESEs.) - garantizando el cumplimiento de la reglamentación aplicable (RITE,..) - maximizando la eficiencia energética.
- garantizando el suministro de la fuente energética térmica
59
Instrumento
(Empresa de Servicios Energéticos)
• El Instrumento para el Servicio Integral de Energía al Cliente es:
la ESE (Empresa de Servicios Energéticos):
“Empresa que, actuando en el sector de aprovechamiento energético de la
geotermia, disponga de capacidad, estructura y medios adecuados para llevar a cabo los siguientes servicios:
- simulación, ensayos TRT y/o sondeos geotérmicos previos - diseño básico y de detalle de las instalaciones
- suministro, montaje y puesta en marcha de instalaciones “llave en mano”
- operación y mantenimiento
- facturación de los servicios en base a la energía consumida por el cliente.
60
Concepto ESE Habilitada
61 Derechos:
• Acceso a la Financiación de proyectos previamente aceptados por IDAE.
• Participar en los procesos de promoción y divulgación de IDAE.
• Hacer uso del anagrama de cada programa.
Obligaciones:
• Mantener los estándares de calidad (RITE, Guías Técnicas de IDAE,..)
• Facturar sus servicios (incluyendo la nueva instalación) a precios al menos un 10% inferiores a los obtenibles con
combustibles fósiles.
ESE habilitada en Biomcasa, Solcasa y/o Geotcasa es la Empresa que ha superado la Evaluación del Órgano Instructor de IDAE comprobándose el cumplimiento de los requisitos de solvencia técnica y económico-administrativa para dar servicio integral de energía a partir de biomasa, solar térmica y/o geotérmica, según se define en las bases de cada Programa.
ACTIVIDADES del Servicio “Llave en Mano”
RIESGOS para el Cliente
ESE habilitada. Desglose de ACTIVIDADES del Servicio Integral
63
Ingenierías Instaladores Mantenedores Suministradore
s Equipos Perforadores
ESE “Geotcasa”
Proyecto de
Instalación Instalación Operación &
Mantenimiento Perforación-
Sondeos
Servicio al CLIENTE
+ + +
Ciclo de Vida de una Instalación Financiada
64 Cliente
(Ejemplo: C. Vecinos)
• Recibe una Oferta de Servicio Integral @ 10 años máx.
• Firma un Contrato con la ESE para recibir el Servicio de ACS, Calefacción y/o Climatización.
• No hace un desembolso inicial, recibiendo la primera Factura una vez el servicio de calefacción ha arrancado.
ESE
(Habilitada por IDAE) IDAE
• Realiza una Oferta de Servicio Integral @ 10 años máx., adaptada a las necesidades del usuario.
• Firma un Contrato con el Cliente.
• Realiza el Proyecto Técnico y envía solicitud de Financiación a IDAE.
• Recibida la Financiación, ejecuta la instalación términos de servicio acordados.
• Factura al Cliente por la energía consumida por éste, desde la puesta en servicio de la nueva instalación.
• Opera la Instalación, buscando la Eficiencia Energética con
Teleseguimiento.
• Habilita y hace seguimiento continuo de la ESE para asegurar cumplimiento de los requisitos de solvencia técnica y administrativa.
• Evalúa desde el prisma
técnico-económico la solicitud de financiación del proyecto y la otorga en caso favorable.
• Realiza el seguimiento de la instalación (visitas presenciales, Teleseguimiento, informes
recibidos de la ESE) asegurando cumplimiento de la normativa, facturación acordada y total satisfacción del cliente.
Ahorro para el Cliente del
¡¡¡10% garantizado!!!
65 Tipología
(vs. potencia, tecnología y nº edificios)
Limites financiables/kW (vs. tipología)
Financiación Geotcasa
G1: Instalaciones de generación de agua caliente y/o calefacción/refrigeración en circuito abierto, en un edificio
G2: Instalaciones de generación de agua caliente y/o calefacción/refrigeración en circuito cerrado con intercambio enterrado horizontal, en un edificio.
G3: Instalaciones de generación de agua caliente y/o calefacción/refrigeración en circuito cerrado con intercambio vertical, con sondeos, en un edificio.
G4: Instalaciones de generación de agua caliente y/o
calefacción/refrigeración con uso directo de energía geotérmica, en un edificio.
GR1: Instalaciones de generación de calor centralizado, de distribución y de intercambio a los usuarios.
GR2: Instalaciones de generación de calor y frío
centralizados, de distribución y de intercambio a los usuarios.
GR3: Instalaciones de generación de calor centralizados, de distribución y de intercambio y producción de frío
descentralizado a los usuarios.
Tipo de proyecto Límite en
€/kW
G1 800
G2 1.600
G3 2.200
G4 2.200
GR1 2.300
GR2 2.500
GR3 2.600
Límite absoluto:
hasta 350.000 €/proyecto.
Límite acumulado por ESE: 1.000.000 € (o el indicado en la habilitación).
Procedimiento de Habilitación: Criterios de valoración de solicitudes
66 1. Solvencia económico-financiera. Máximo de 10 puntos
2. Organización, métodos y medios disponibles por la empresa. Máximo de 30 puntos:
• Diseño de instalaciones: 10 puntos.
• Ejecución y puesta en marcha de instalaciones: 10 puntos.
• Operación, mantenimiento, explotación y seguimiento de instalaciones: 10 puntos.
3. Calidad técnica de las instalaciones. Máximo de 20 puntos. Equipos, condiciones de garantía, procedimiento para verificar la calidad del suministro y el rendimiento (COP, EER) y las prestaciones.
4. Condiciones contractuales ofrecidas a los usuarios como ESE. Máximo de 10 puntos. Coherencia y adecuación de las condiciones a las necesidades de los usuarios y del Programa.
5. Calidad de los sistemas, programas y reglas para obtención de simulaciones preliminares, capacidad de realización de ensayos ERT y simulaciones por ordenador, Máximo de 10 puntos.
6. Capacidad de realización de los sondeos geotérmicos y/o sistemas de intercambio geotérmicos así como la calidad de los equipos utilizados Máximo de 10 puntos.
7. Red comercial y de servicio disponible, con un máximo de 10 puntos.
Puntuación mínima requerida: 80 puntos
¡Al menos, un 50 % de puntuación en cada uno de los criterios!
Procedimiento de habilitación de empresas
4- Resolución
El OI formula propuesta de resolución sobre la solicitud y su evaluación. 10 días naturales para alegaciones.
5- Resolución definitiva del DG del IDAE.
6- Notificación resultado a la empresa.
7- Publicación
Actualización de la relación de empresas habilitadas en la página web
67
Plazo máximo de resolución del procedimiento: 3 meses desde fecha de registro de la solicitud. En caso contrario se entenderán desestimadas.
1- Entrega Documentación
Requisitos: Apartado 3 de las bases
2- Evaluación: Órgano Instructor (OI) Criterios: Apartado 6
El OI podrá requerir estudios técnicos de las solicitudes a IDAE/empresas independientes (30 días hábiles).
3- Subsanación (Posibles deficiencias técnicas-administrativas)
Plazo: 10 días hábiles (Apartado 5)
Si no se subsanan y se consideran esenciales, se entenderá por desistidos de su solicitud.
Documentación para la habilitación: Aclaraciones
Anexo II-Modelo de solicitud
Indicar código y texto asociado al CNAE.
Firma de apoderado/s, sello y fecha en pie de firma.
a1) NIF del solicitante y, en su caso, del representante legal. En este supuesto deberán aportar poder suficiente de representación
Fotocopia CIF definitivo de la empresa solicitante.
Fotocopia DNI apoderado/s.
En su caso, fotocopia escrituras de apoderamiento actualizadas y debidamente inscritas en el Registro Mercantil.
a2) En el caso de tratarse de personas jurídicas, escrituras de constitución y estatutos actualizados debidamente inscritos en el registro mercantil que corresponda.
Fotocopia de escrituras de Constitución.
Fotocopia de Estatutos actualizados.
Fotocopia resto de escrituras relacionadas con la empresa solicitante.
(Todas las escrituras deben incluir su correspondiente inscripción en el Registro Mercantil).
Apartados “a)” documentación administrativa
a3) Documento acreditativo de encontrarse dado de alta en el Impuesto de Actividades Económicas en la actividad económica relacionada con el objeto de la convocatoria .
Fotocopia Certificado Alta IAE o
Fotocopia Certificado situación censal o
Fotocopia último/s recibo/s pagado/s.
(Modelo 036 de solicitud de alta y modelo 01 de solicitud Certificado no son válidos como acreditación)
a4) Acreditación de hallarse al corriente con la Administración de la Seguridad Social y con la Administración Tributaria.
Fotocopia Certificado de Situación de cotización de la Tesorería de la Seguridad Social y
Fotocopia Certificado acreditativo de encontrarse al corriente de sus obligaciones tributarias a efectos de obtener una subvención otorgada por las Administraciones Públicas o
Fotocopia Certificado acreditativo de encontrarse al corriente de sus obligaciones tributarias a efectos de contratar con el Sector Público.
Apartados “a)” documentación administrativa
Documentación para la habilitación: Aclaraciones
b4) Una relación de los servicios o trabajos realizados de similares características al objeto de la convocatoria, que incluya detalle de los trabajos, fechas y promotores públicos o privados de los mismos.
Debe incluirse una breve explicación que incluya detalle de los trabajos (tipo de instalación, coste de inversión y equipos instalados), fechas y promotores públicos o privados de los mismos.
b5) Una declaración que indique la plantilla de personal directamente a cargo de la empresa y el equipo directivo, indicando la estructura y organización de la empresa.
Debe ser en forma de DECLARACIÓN e indicando las titulaciones del personal técnico, estructura y organización de la empresa.
b6) Una declaración de las instalaciones, equipos y cualquier elemento de que disponga el empresario para la realización de las actividades relacionadas con la convocatoria.
Debe ser en forma de DECLARACIÓN y en ella han de enumerarse los medios para realizar:
estudios, proyectos, instalaciones, mantenimiento, suministro, si no los pretende subcontratar.
Documentación para la habilitación: Aclaraciones
Apartados b) documentación para acreditar la solvencia técnica y económica
b7) Una declaración de suministradores o subcontratistas con los que cuenta para llevar a cabo las actividades relacionadas con la convocatoria (en el caso de subcontratación de servicios).
Deberán adjuntarse escritos de compromiso.
Debe entregarse:
1. DECLARACIÓN con la relación de los suministradores y subcontratistas, especificando que equipos suministraran o que labores realizarán
2. Escritos de compromiso, firmados por la empresa habilitada y los suministradores o subcontratistas.
b8) Una declaración de las medidas y sistemas de control de calidad disponibles.
Deben presentarse una DECLARACIÓN con:
1. Sistemas utilizados para asegurar la calidad en la ejecución de las instalaciones (pruebas, equipos, controles, etc.) y en su operación (calorímetros y equipos de medida utilizados, sondas, procedimientos, etc.)
2. Medidas de control de calidad. Podrán ser de la propia empresa o de empresas con acuerdos.
Documentación para la habilitación: Aclaraciones
Apartados b) documentación para acreditar la solvencia técnica y económica
