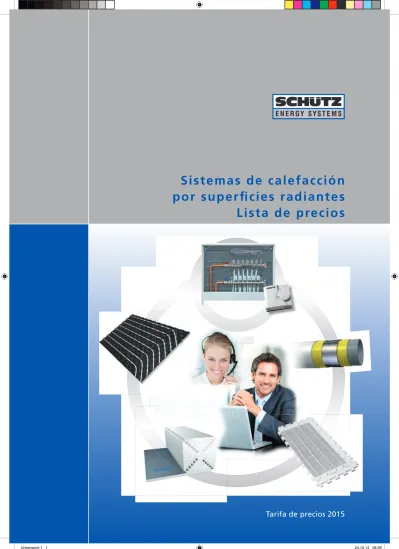

Sistemas de calefacción por superficies radiantes Lista de precios

(1)

Sistemas de calefacción por superficies radiantes Lista de precios

Tarifa de precios 2015

Se

Serrvici vicio & o &

P

Pla lanifi nificaci caci caci cación ón ón ón

(2)

2 Sus interlocutores

SERVICIO COMERCIAL ESPAÑA. PORTUGAL

BALEARES PORTUGAL

LA CORUÑA LUGO

ASTURIAS

LEÓN

ZAMORA

SALAMANCA

VALLADOLID

SEGOVIA

ÁVILA MADRID

GUADALAJARA

CUENCA TOLEDO

CIUDAD REAL

CÓRDOBA

JAÉN HUELVA

SEVILLA

CÁDIZ

MÁLAGA

GRANADA ALMERÍA

MURCIA ALBACETE

ALICANTE CASTELLÓN

VALENCIA

ANDORRA

TERUEL ZARAGOZA SORIA

LA RIOJA NAVARRA

HUESCA

TARRAGONA

BARCELONA LÉRIDA

GERONA ÁLAVA

GUIPUZCOA VIZCAYA

CÁCERES

BADAJOZ

BURGOS CANTABRIA

PALENCIA

ORENSE PONTEVEDRA

LAS PALMAS

SANTA CRUZ DE TENERIFE

= límites de zona

5 7

4 3

2 5

8

9 10 1

1 6

Pedro Urrutia Luis Arranz

J. M. Chamorro

Ernesto Faciaben

M^a Carmen Gómez Cantero Pedro Urrutia

J. García

Ana Carmen Pérez

Francisco Guedes César Corbacho

César Corbacho J. I. Moradiellos

(3)

3 1 César Corbacho

Móv. 669 729081

E-Mail [email protected]

2 Mª Carmen Gómez Cantero

Móv. 619 115094 Móv. 630 316770

9 Ana Carmen Pérez

Tel. 876 241580 Fax 876 241581 Móv. 605 584630

E-Mail [email protected] [email protected]

10 Francisco Guedes

Tel. 922 310510 Fax 922 310115 Móv. 608 646570 E-Mail [email protected]

6 José Ignacio Moradiellos

Tel. 986 229451 Fax 986 114677 Móv. 610 229451

7 Luis Arranz

Móv. 679 324393

8 José García

Tel. 944 545200 E-Mail [email protected]

3 Ernesto Faciaben

Tel. 958 207761 958 207800 Fax 958 209706 Móv. 667 484866 E-Mail [email protected]

4 José Maria Chamorro

Tel. 956 440857 Fax 956 441355 Móv. 609 509685 E-Mail [email protected]

5 Pedro Urrutia

Móv. 683 143816

Sus interlocutores

SERVICIO COMERCIAL ESPAÑA. PORTUGAL

SEVICIO COMERCIAL

3 ADMINISTRACIÓN DE VENTAS

Andrea Blum

Tel. 902 102856 Fax 902 102868

Dolors Rosell

Tel. 902 102856 Fax 902 102868

SERVICIO TÉCNICO Y ESTUDIOS

Joan Pere Vidal

Tel. 902 102856 Fax 902 102868

Erol Erkal

Tel. 902 102856 Fax 902 102868

(4)

4

Sinopsis

El sistema de calefacción por suelo radiante

R 50 de SCHÜTZ

A partir de página 6

El sistema para construcción en seco SCHÜTZ

A partir de página 8

El sistema de paneles de tetones SCHÜTZ

A partir de página 10

El sistema de fijación por grapas SCHÜTZ

A partir de página 14

La técnica de distribución y regulación SCHÜTZ

A partir de página 30

El sistema de suelo radiante para la rehabilitación de edificios

(5)

5 Sus interlocutores ... 2

Sistema de calefacción por suelo radiante R 50 ... 6

Sistema para construcción en seco ... 8

Sistema de paneles de tetones ... 10

Lámina de tetones ... 12

Sistema de fijación por grapas quadro-takk PRO ... 14

ultra-takk PRO ... 16

vari-takk PRO ... 18

Sistema de suelo radiante industrial ... 19

Herramientas ... 20

Aislamiento térmico adicional ... 21

Cinta aislante perimetral ... 22

Tubos para suelo radiante, accesorios ... 23

Colectores de acero inoxidable ... 25

Accesorios para colectores ... 27

Armarios para instalación superficial ... 28

Armarios para instalación empotrada ... 29

Técnica de regulación varimatic ... 30

Grupo de impulsión varimat para colector ... 36

Accesorios, aditivos para mortero ... 38

Índice

SCHÜTZ GmbH & Co. KGaA Productos y sistemas

z se fabrican en nuestras propias instalaciones, son reciclables y ecológicos z totalmente aprovechables, fáciles de montar, su utilización garantiza racionalidad

y rentabilidad

z diseñados y fabricados conforme a las normas DIN y EN vigentes y reglamentos legales

z cumplen lo establecido en la norma UNE EN 1264, parte 2 „Wärmetechnische Prüfung von Warmwasserfußbodenheizungen“ (Métodos para la determinación

de la emisión térmica de los suelos radiantes por cálculo y ensayo) Cooperaciones

z BDH Bundesindustrieverband Deutschland Haus-, Energie- und Umwelttechnik e.V.

z DIN CERTCO Gesellschaft für Konfirmitätsbewertung mbH z FIW Forschungsinstitut für Wärmeschutz z BEB Bundesverband Estrich und Belag e.V.

z SKZ Süddeutsches Kunststoff-Zentrum e.V.

z VFW Verband für Wohnungslüftung e.V.

z WTP Wärmetechnische Prüfgesellschaft mbH Observaciones generales

Emplee siempre la versión más actualizada de la presente lista de precios ya que nuestros conocimientos y experiencia se hallan en continua evolución. Consúltenos en caso de duda. Las áreas de aplicación descritas no contemplan condiciones particulares de situa- ciones individuales por lo cual no se asumirá ninguna responsabilidad.

Al margen de eso, se aplicarán nuestras condiciones de entrega y pago. Los tiempos de montaje son orientativos y no se consideran vinculantes. Salvo error u omisión de precios.

Válido desde Noviembre 2014.

Debido a las fuertes oscilaciones de los precios para la adquisición de plástico y otros materiales en el pasado, resulta poco factible prever la evolución de los mismos en el futuro. Por lo tanto, nos reservamos el derecho a rectificar los precios a corto plazo en caso de que se modificaran aquellos de materias primas y compras complementarias.

5

(6)

6 Sistema de calefacción por suelo radiante R 50

Sistema de calefacción por suelo radiante R 50

Técnica del sistema de tetones: instalación por un solo operario z

Aislamiento térmico y acústico EPS-T z Conforme a DIN EN 1264 z Tetones rellenos de aislamiento inyectado resistentes a las pisadas para fijación de tubos

z

Para tubo de cale- facción Ø 12 mm z Solapa para unión a presión z Superficie neta 1,21 m

²

z Colocación en diagonal integrada

Precio orientativo €/m² (PG 01) incluye:

z Sistema de paneles 1m² R 50 EPS-T 32-2 (nº art. 4012525, página 7) z 1m cinta perimetral (nº art. 5002603, página 21)

z Tubo según paso entre tubos (Paso) (página 22) Paso

en cm

Tubo de calefacción aprox. m/m²

Precio de sistema por m²

con tubo de calefacción antidifusión Modelo: du-o-flex^® PE-XA 12 x 1,5 mm

Tiempo de montaje (orientativo) Grupo – minutos/m²

12 8,0 32,02 € 3,0

24 4,0 27,34 € 2,0

a: Cubierta aislante sobre locales con calefacción

Datos técnicos

Resistencia térmica mínima R_λ ≥ 0,75 m² K/W Resistencia térmica efectiva R_λ 0,75 m² K/W Aislamiento acústico ΔLw,R 20 dB* / 22 dB*

Carga máxima admisible 5,0 kPa**

b: Cubierta aislante sobre local con o sin calefacción debajo o directamente sobre el terreno

1 capa de aislamiento adicional EPS 100-35, 20 mm (nº art. 4001190) Sobreprecio en relación a ejecución a: por m² € 4,03 (PG 02)

Datos técnicos

Resistencia térmica mínima R_λ ≥ 1,25 m² K/W***

Resistencia térmica efectiva R_λ 1,32 m² K/W Aislamiento acústico ΔL_w,R 20 dB* / 22 dB*

c: Cubierta aislante sobre local con temperatura exterior

1 capa de aislamiento adicional PUR 30, 30 mm (nº art. 5004093) Sobreprecio en relación a ejecución a: por m² € 18,38

Datos técnicos

Resistencia térmica mínima R_λ ≥ 2,00 m² K/W****

Resistencia térmica efectiva R_λ 2,00 m² K/W Aislamiento acústico ΔLw,R 20 dB* / 22 dB*

Los datos de altura (en mm) de las variantes de construcción se refieren al pavimento de alto rendimiento sin revestimiento, espesor del pavimento 20 mm con 2,0 kN/m²

# Capa distribución de carga: pavimento de alto rendimiento: 20 mm/CAF F4: 35 mm

* Según DIN 4109 en masa con superficies planas ≥ 45 kg/m² 20 dB / ≥ 70 kg/m² 22 dB, con rígidez dinámica SD 50

** Carga máxima admisible según EN 13163

*** Con un nivel freático ≤ 5 m se debería aumentar dicho valor

**** Temperatura exterior nominal –5 °C > T^d ≥ -15 °C

Ejecución a

Ejecución b

Aislamiento adicional EPS 100-35, 20 mm

Ejecución c

Aislamiento adicional PUR 30

EN 1264

32 30

s t

20/35^#

82/97^#

32 20

s t

20/35^#

72/87^#

32

s t52/67^#

32 20/35^#

(7)

7 Sistema de calefacción por suelo radiante R 50

EN 1264

Componentes del sistema

Nº de

artículo Unidad

emb. Precio/ud. PG

3028938 10 ud. 4,44 € 01

Accesorio para empalmes de panel e igualador R 50

Recubrimiento mixto para uniones entre panel R50 y panel igualador p.e. delante de los colectores.

Dimensiones: 1.500 mm x 340 mm

Nº de

3028937 10 ud. 6,18 € 01

Perfil de unión R 50

Para unir y aprovechar sobrantes de paneles

Sistema de paneles R 50

para tubo du-o-flex Ø 12 mm

Panel de aislamiento térmico y acústico EPS-T 32-2 con tetones, cubierto con una lámina de plástico moldeada al vacío. Panel resistente a pisadas.

Diseño y distribución de tetones para paso mínimo de 12 cm tanto en linea recto como en diagonal, con solapa para unión de paneles

Carga máxima admisible según EN 13163

5 kPa

Kit de baño R50 – Kit ampliación

4,8 m² de aislamiento, 2 perfiles de unión, niveladores, pavimento de alto rendimiento 250 kg R 50, 1 calibre dosificador, 1 l impri- mación por dispersión, tacos

Nº de artículo

Unidad emb.

Precio/ud. PG

4014415 1 Ud. 729,00 € 01

Kit de baño R 50 – Kit básico

4,8 m² de aislamiento, 80 m du-o-flex PE-Xa, 25 m de cinta aislante perimetral, 2 perfiles de unión, niveladores, racores, pavimento de alto rendimiento, 250 kg R 50, 1 calibre dosificador, 1 l imprimación por dispersión, tacos

Nº de

4014416 1 ud. 599,00 € 01

Nº de

emb. Precio/m² PG

4018168 22,99 m² 19,68 € 01

Modelo EPS 150-22 (DEO)

Datos técnicos

Resistencia térmica R_λ 0,50 m² K/W

Conductividad térmica 0,035 W/mK (WLG 035) Clase material (resistencia al fuego) B 2

Espesor panel 22 mm con tetones

Dimensiones (bruto) 1.500 x 900 mm

Unidad embalaje 1.540 x 450 x 950 mm

Igualadores

Panel aislante liso EPS-T 20-2 y EPS 150-11 cubierto con tejido sintético reforzado para la fijación de los circuitos con grapas en pasos de puerta, zonas de juntas de dilatación y delante de los colectores

Nº de

para 20-2 4007128

10,00 m²

sin grapas ^#

5,35 € 01

para 150-11 4011671

4,80 m²

sin grapas ^#

9,21 € 01

Datos técnicos 20-2^# 150-11^#

Resistencia térmica R_λ 0,44 m² K/W 0,31 m² K/W Conductividad térmica 0,045 W/mK

(WLG 045)

0,035 W/mK (WLG 035)

Rígidez dinámica SD 30

Aislamiento acústico ΔL_w,R 26 dB* 0 dB*

Clase material (resistencia al fuego) B 2 B 2

Espesor nominal 20 mm 11 mm

Dimensiones 1.000 x

10.000 mm

1.000 x 1.200 mm

# Solicitar raíles de fijación del tubo por separado, página 23

Nº de

4012525 15,73 m² 21,85 € 01

Modelo EPS-T 32-2 (DES sg)

Datos técnicos

Resistencia térmica R_λ 0,75 m² K/W Conductividad térmica panel

Conductividad térmica tetones

0,040 W/mK (WLG 040) 0,035 W/mK (WLG 035)

Aislamiento acústico ΔLw,R 20 dB*

Clase material (resistencia al fuego) B 2

Espesor panel 32 (30) mm con tetones

Dimensiones (bruto) 1.500 x 900 mm

EPS-T 20-2

EPS 150-11

El sistema de suelo radiante para la rehabilitación de edificios

(8)

8 Sistema para construcción en seco

Sistema para construcción en seco

Sistema de calefacción de suelo radiante utilizable en edificios antiguos, nuevos y prefabricados z Paneles perfilados de espuma rígida de poliestireno con ensam- bladura en cola de milano

z

Colocación en disposición helicoidal o en meandro

z

Módulos de conducción de calor con puntos de rotura controlada z Para construc- ción seca ó con capa de mortero

z

Superficie neta: 0,66 m

²

a: Cubierta aislante sobre locales con calefacción

Datos técnicos

Resistencia térmica mínima R_λ ≥ 0,75 m² K/W Resistencia térmica efectiva R_λDä 0,75 m² K/W

Carga admisible con capa de mortero 5,0 KPa Carga admisible sin mortero (construcción seca) 2,0^#/4,0^## KPa

Los datos de altura (en mm) de las variantes de construcción se refieren al pavimento sin revestimiento

# Máx. carga superficial para Fermacell 2E22, otros pavimentos secos según indicaciones del fabricante

## Máx. carga superficial para Fermacell 2E22 + 10 mm plancha de fibra de yeso, otros pavimentos secos según indicaciones del fabricante

* kPa en pavimento DIN 18560-2 con m’ ≥ 70 kg/m²

** Con un nivel freático ≤ 5 m se debería aumentar dicho valor

*** Temperatura exterior nominal –5 °C > T ≥ -15 °C

Ejecución a

Las figuras muestran el montaje del suelo con pavimento seco y modelo 30

EN 1264

Precio orientativo €/m

²

(PG 01) incluye:

z 1 m² panel seco modelo 30 (Nº art. 4003961, Página 9) z 1 m² lámina plástico (Nº art. 1163388, Página 9) z 1 m cinta perimetral (Nº art. 1163310, Página 21)

z Tubo (Página 22) ) y módulos conducción de calor (Página 9) según paso entre tubos (Paso)

Paso

en cm Tubo de calefacción aprox. m/m²

Módulos conducción de calor aprox. m/m²

Sistema de precios por m² con

tubo de calefacción antidifusión Tiempo de montaje (orientativo) Grupo – minutos/m² du-o-flex^®

14 x 2 mm (pavimento húmedo)

tri-o-flex^® 14 x 2 mm (pavimento seco)

11,5 8,7 7,4 (9,2 ud.) 54,70 € 58,00 € 8,0

23,0 4,4 3,8 (4,7 ud.) 37,08 € 38,75 € 6,5

b: Cubierta aislante sobre local con o sin calefacción debajo o directamente sobre el terreno

Datos técnicos

Resistencia térmica mínima R_λ ≥ 1,25 m² K/W**

Resistencia térmica efectiva R_λDä 1,32 m² K/W

Aislamiento acústico ΔL_w,R 0 dB*

Carga admisible con capa de mortero 5,0 KPa Carga admisible sin mortero (construcción seca) 2,0^# KPa

Ejecución b

EN 1264

30 75

s t s t

12,512,5

c: Cubierta aislante sobre local con temperatura exterior

Datos técnicos

Carga admisible con capa de mortero 5,0 KPa Carga admisible sin mortero (construcción seca) 2,0^# KPa

Ejecución c

EN 1264

105

s

t s t

12,512,5 30 55

s t s t

12,512,5

(9)

9 Sistema para construcción en seco

EN 1264

Componentes del sistema

* En pavimento DIN 18560, parte 2 con m’ ≥ 70 kg/m²

# Máx. carga superficial para Fermacell 2E22, otros pavimentos secos según indicaciones del fabricante

## Máx. carga superficial para Fermacell 2E22 + 10 mm plancha de fibra de yeso, otros pavimentos secos según indicaciones del fabricante

Panel seco

Panel de espuma rígida de poliestireno perfilado con guias para los módulos de conducción de calor y fijación de circuitos. Paso modular de 11,5 cm

Modelo 30 (DEO)

Datos técnicos

Resistencia térmica R_λ 0,75 m² K/W Aislamiento acústico ΔLw,R 0 dB*

Espesor panel 30 mm

Dimensiones panel 606 x 1.181 mm

Unidad embalaje 606 x 1.181 x 320 mm

Unidad emb.

UD. E./

Palé

Precio/

m² PG 4003961 6,60 m² 92,40 m² 17,20 € 01

Módulos de conducción de calor

con puntos de rotura controlada Para una instalación precisa, profundidad de conducción tubo

14 mm, ancho 112 mm

Modelo WLM 805, longitud módulo: 805 mm

Unidad emb.

UD. E./

Palé

Precio/

ud.

PG 3007120 30 ud. 1.050 ud. 2,67 € 01

Datos técnicos

Diámetro cabeza 45 mm

Longitud del taco l 85 mm

Diámetro perforación d₀ 8 mm Grosor máximo del aislante t_fix 60 mm

Nº de

5000230 250 ud. 0,53 € 01

Taco para material aislante

Nº de

1163388 200 m²/ro. 0,97 € 01

Lámina de plástico de protección

Barrera de protección de polietileno de 0,2 mm. Rollo de 50 m de largo por 4 m de ancho.

Dimensiones embalaje 1.000 mm x Ø 250 mm

Nº de

emb. UD. E./

Palé Precio/

m² PG

4003959 7,92 m² 110,88 m² 16,37 € 01

Modelo 25 (DEO)

Datos técnicos

Resistencia térmica R_λ 0,56 m² K/W Aislamiento acústico ΔL_w,R 0 dB*

Espesor panel 25 mm

Unidad embalaje 606 x 1.181 x 320 mm

5 kPa

(10)

10 Sistema de paneles de tetones

Sistema de paneles de tetones

Técnica del sistema de tetones: instalación por un solo operario z

Aislamiento térmico y acústico EPS-T z Conforme a DIN EN 1264 z Fijación de los circuitos entre tetones rellenos de aislamiento inyectado. Panel resistente a pisadas

z

Para tubos de calefacción Ø 14, 16, y 17 mm z Solapa para unión a presión z Superficie neta 1,34 m

²

z

Colocación en diagonal integrada

a: Cubierta aislante sobre locales con calefacción

Datos técnicos

Los datos de altura (en mm) de las variantes de construcción se refieren al pavimento sin revestimiento, espesor del pavimento según DIN 18560 = 65 mm (con 1,5 kPa)

* Según DIN 4109 en superficies planas con pavimento densidad ≥ 70 kg/m² y rigidez dinámica SD 20

Ejecución a

EN 1264

Precio orientativo €/m

²

(PG 01) incluye:

z 1 m² panel de tetones EPS-T 30-2 (Nº art. 4006923, Página 11) z 1 m cinta perimetral (Nº art. 5000752, Página 21)

z Tubo (Página 22) según paso entre tubos (Paso) Paso

en cm

Tubo de cale- facción aprox.

m/m²

Precio por m2 de panel con tubo de calefacción

Tiempo de

montaje (orientativo) Grupo – minutos/m² du-o-flex^® PE-Xa

14 x 2 mm

du-o-flex^® PE-Xa 16 x 2 mm

du-o-flex^® PE-Xa 17 x 2 mm

tri-o-flex^® MV 14 x 2 mm

tri-o-flex^® MV 16 x 2 mm

5,5 17,6 42,16 € 42,51 € 44,27 € 48,85 € 46,21 € 5,0

11,0 8,8 30,55 € 30,72 € 31,60 € 33,89 € 32,57 € 3,0

16,5 5,9 26,72 € 26,84 € 27,43 € 28,96 € 28,08 € 2,5

22,0 4,4 24,74 € 24,83 € 25,27 € 26,41 € 25,75 € 2,0

27,5 3,5 23,55 € 23,62 € 23,97 € 24,88 € 24,36 € 2,0

33,0 2,9 22,76 € 22,82 € 23,11 € 23,86 € 23,43 € 1,5

c: Cubierta aislante sobre local con temperatura exterior

1 capa de aislamiento adicional EPS 035 DEO, 50 mm (Nº art. 4005651) [Opcional: 1 capa aislamiento adicional PUR 30, 30 mm (Nº art. 5004093)]. Sobreprecio en relación a ejecución a: por m² € 10,06

Datos técnicos

Ejecución c

Aislamiento adicional EPS 035 DEO, 50 mm PUR 30, 30 mm

EN 1264

b: Cubierta aislante sobre local con o sin calefacción debajo o directamente sobre el terreno

1 capa de aislamiento adicional EPS 035 DEO, 20 mm (Nº art. 4001190) Sobreprecio en relación a ejecución a: por m² € 4,03 (PG 02)

Datos técnicos

Ejecución b

Aislamiento adicional EPS 035 DEO, 20 mm

EN 1264

65

30 20 115

s

t s t

65

30 50 145

s

t s t

65

30

t95

s s

t

(11)

11 Sistema de paneles de tetones

EN 1264

EN 1264 EN 1264

Componentes del sistema

Panel de tetones

Panel de aislamiento térmico y acústico EPS-T con tetones, cubierto con una lámina de plástico moldeada al vacío. Panel resistente a pisadas.

Diseño y distribución de tetones para paso mínimo de 5,5 cm y multiples, tanto en linea recta como en diagonal, con solapa para unión de paneles

Modelo EPS-T 20-2 (DES sg)

Datos técnicos

0,045 W/mK (WLG 045) 0,035 W/mK (WLG 035)

Clase material (resistencia al fuego) B2

Espesor panel 20 (18) mm

38 (36) mm con tetones

Nº de

emb. UD. E./

m² PG

4013056 16,08 m² 12 paneles

80,40 m² 17,96 € 01 Panel de tetones para du-o-flex^® y tri-o-flex^® tubos de calefacción Ø 14, 16 y 17 mm

Modelo EPS-T 30-2 (DES sg)

Datos técnicos

0,040 W/mK (WLG 040) 0,035 W/mK (WLG 035)

48 (46) mm con tetones

Modelo EPS 150-11 (DEO)

Datos técnicos

Conductividad térmica 0,035 W/mK (WLG 0,35) Aislamiento acústico ΔL_w,R 0 dB*

Espesor panel 11 mm,

29 mm con tetones

Nº de

emb. UD. E./

m² PG

4006923 13,40 m² 10 paneles

67,00 m² 18,03 € 01

Unidad emb.

UD. E./

Palé

Precio/

m² PG

4006926 24,12 m² 18 paneles

120,60 m² 15,75 € 01 Panel de tetones para du-o-flex^® y tri-o-flex^® tubos de calefacción Ø 14, 16 y 17 mm

Panel de tetones para du-o-flex^® y tri-o-flex^® tubos de calefacción Ø 14, 16 y 17 mm Industrieelement für höhere Drucklasten

* En pavimento DIN 18560, parte 2 con m’ ≥ 70 kg/m² Tensión máxima de

compresión con 10 % apilamiento según EN 13163

5 kPa

150 kPa

Rollo igualador ultra-takk PRO 20-2

(DES sg)

Aislamiento térmico y acústico de poliestireno expandido EPS-T según EN 13163 para la fijación de circuitos mediante grapas; cubierto con un tejido sintético reforzado y marcado con cuadricula de 5cm que forma una barrera antihumedad debajo del mortero según norma DIN 18560;

solapa de 30 mm en uno de los cantos rectos longitudinales

Nº de

4007128 10,00 m²

sin grapas^#

5,35 € 01

Datos técnicos

Conductividad térmica 0,045 W/mK (WLG 045)

Espesor nominal 20 mm

Dimensiones 1.000 x 10.000 mm

5 kPa

# Solicitar grapas por separado, página 24

(12)

12 Elemento de transición

Para la transición a superficies sin lámina de tetones, por ejemplo

conexión del colector, zona de paso de puertas Nº de

5004527 10 uds. 3,38 € 01

Unidad emb.

Precio/ud. PG

5004526 10 uds. 3,25 € 01

Accesorio para empalmes

Para unir los elementos del sistema

Lámina de tetones

Lámina de tetones SCHÜTZ

Tetones estables y transitables – para tubos con un diámetro entre 14 – 17 mm – colocación de tubos en diagonal sin medios adicionales de fijación – montaje rápido y sencillo – posibilidad de montaje por una sola persona mediante el sistema de fija- ción a presión.

Lámina de tetones

Total aprovechamiento de recortes y sobrantes (sin solapa).

Datos técnicos

Diámetro del tubo 14 – 17 mm

Superficie útil por panel 1,2 m²

Paso en colocación recta 60 mm

Paso en colocación diagonal 84 mm Dimensiones incluyendo solape 1.470 x 870 mm

Color negro – antracita

Altura de los tetones 21 mm

Altura de las placas 21 mm

Unidad de embalaje 1.550 x 880 x 170 mm

Unidad emb.

UD. E./

Palé

Precio/

m² PG 5004521 16,80 m2

14 Paneles 201,60 m² 9,97 € 01

Nº de

4023730 1 uds. 14,81 € 01

4023733 1 uds. 14,97 € 01

Igualador con rail de fijación

Para lámina de tetones, dimensiones 1,00 x 1,20 m, rail de fijación de 1 m, para tubos de calefacción

En diámetro 14 mm En diámetro 16 – 17 mm

(13)

13 Igualadores

Panel aislante liso EPS-T 30-2 y EPS 150-11 cubierto con tejido sintético reforzado a modo de igualador para pasos de puerta, zonas de juntas de dilatación y delante de los colectores

Nº de

para 30-2 4001251

4,80 m²

80 grapa tubos

8,77 € 01

para 150-11 4011671

4,80 m²

sin grapas^#

9,21 € 01

Datos técnicos 30-2 150-11^#

Resistencia térmica R_λ 0,75 m² K/W 0,31 m² K/W Conductividad térmica 0,040 W/mK

(WLG 040)

0,035 W/mK (WLG 035)

Aislamiento acústico ΔLw,R 26 dB* 0 dB*

Clase material (resistencia al fuego) B 2 B 2

Espesor nominal 30 (28) mm 11 mm

Dimensiones 1.000 x

1.200 mm

1.000 x 1.200 mm

Unidad embalaje 1.000 x 600

x 240 mm

1.000 x 600 x 88 mm

# Solicitar grapas por separado, página 24

Perfil redondo Ø 18 mm

Para sujetar el faldón de la cinta perimetral en los tetones de los paneles, suministrado en rollos de 25 m

Componentes del sistema panel de tetones

Nº de

emb. Precio/m PG

5001192 10 ro. / 25 m 0,75 € 01

Nº de

3018230 25 ud. 8,28 € 01

Accesorio para empalme y puerta

Para unir panel con panel o panel con igualador Dimensiones 910 x 240 mm

(14)

14 Sistema de fijación por grapas quadro-takk PRO

Sistema de fijación por grapas quadro-takk PRO EPS-T 30-2

Técnica del sistema: fuerza de sujeción mejorada z

Elevado rendimiento de colocación z Panel enrollable EPS-T z Conforme a DIN EN 1264 z Calidad com- probada

z

Panel revestido con tejido sintético reforzado y marcado con cuadrícula

z Solapa longitudinal de 30 mm de ancho para cubrir la junta con otros paneles z

10,3 m

²

/rollo

a: Cubierta aislante sobre locales con calefacción

Datos técnicos

Ejecución a

EN 1264

Precio orientativo €/m

²

(PG 01) incluye:

z 1 m² quadro-takk PRO EPS-T 30-2 (Nº art. 4001076, Página 14) z 1 m cinta perimetral (Nº art. 1163310, Página 21)

z Tubo (Página 22) y grapas (Página 23) según paso entre tubos (Paso) z 1 m cinta adhesiva (Nº art. 1163434, Página 19)

Paso en cm

Tubo de calefacción aprox.

m/m²

Grapas aprox. ud.

Precio de sistema por m² con

tubo de calefacción antidifusión Tiempo de montaje (orienta- tivo) Grupo – minutos/m² du-o-flex^® PE-Xa

14 x 2 mm

du-o-flex^® PE-Xa 16 x 2 mm

du-o-flex^® PE-Xa 17 x 2 mm

5 18,0 30 32,32 € 32,68 € 34,48 € 7,0

10 8,8 16 19,76 € 19,93 € 20,81 € 4,0

15 5,8 10 15,62 € 15,73 € 16,31 € 3,5

20 4,6 9 14,00 € 14,10 € 14,56 € 3,0

25 3,7 8 12,79 € 12,86 € 13,23 € 2,5

30 3,1 6 11,93 € 12,00 € 12,31 € 2,0

35 2,7 5 11,38 € 11,43 € 11,70 € 2,0

40 2,3 5 10,85 € 10,89 € 11,12 € 1,5

65

30 95

t t

s s

b: Cubierta aislante sobre local con o sin calefacción debajo o directamente sobre el terreno

Datos técnicos

Ejecución b

EN 1264

65

30 20 115^s

t s t

c: Cubierta aislante sobre local con temperatura exterior

Datos técnicos

Ejecución c

EN 1264

65

30 50 143^s

t s t

(15)

15 Sistema de fijación por grapas quadro-takk PRO

EN 1264

4 kPa

5 kPa

Componentes del sistema quadro-takk PRO

quadro-takk PRO

Aislamiento térmico y acústico de poliestireno expandido EPS-T según EN 13163 para la fijación de circuitos mediante grapas; cubierto con un tejido sintético reforzado y marcado con cuadricula de 5cm que forma una barrera antihumedad debajo del mortero según norma DIN 18560;

solapa de 30mm en uno de los cantos rectos longitudinales

Modelo quadro-takk PRO EPS-T 35-3 (DES sm)

Datos técnicos

Dimensiones panel 1.000 x 8.100 mm

Unidad embalaje 600 x 600 x 1.000 mm

Nº de

emb. UD. E./

m² PG 4001067 8,1 m²/ ro. 64,80 m² 7,76 € 01

Modelo quadro-takk PRO EPS-T 30-3 (DES sm)

Datos técnicos

Unidad emb.

UD. E./

Palé

Precio/

m² PG

4001070 10,3 m²/ ro. 82,40 m² 6,94 € 01

Modelo quadro-takk PRO EPS-T 30-2 (DES sg)

Datos técnicos

Nº de

emb. UD. E./

m² PG 4001076 10,3 m²/ ro. 82,40 m² 7,13 € 01

Modelo quadro-takk PRO EPS-T 25-2 (DES sg)

Datos técnicos

Unidad emb.

UD. E./

Palé

Precio/

m² PG

4001074 12,2 m²/ ro. 97,60 m² 6,41 € 01

Modelo quadro-takk PRO EPS 100-30 (DEO)

Datos técnicos

Conductividad térmica 0,035 W/mK (WLG 035) Aislamiento acústico ΔLw,R 0 dB*

Espesor panel 30 mm

Nº de

emb. UD. E./

m² PG 4001077 10,3 m²/ ro. 82,40 m² 9,33 € 01

Tensión máxima de com- presión con 10 % apilamiento

100 kPa

* En pavimento DIN 18560, parte 2 con m’ ≥ 70 kg/m²

(16)

16 Sistema de fijación por grapas ultra-takk PRO

Sistema de fijación por grapas ultra-takk PRO

Técnica del sistema: fuerza de sujeción mejorada z Elevado rendimiento de coloca-

ción

z

Aislamiento térmico y acústico de poliestireno expandido EPS-T según EN 13163 z Panel aislante recubierto con un mejorado y reforzado tejido sintético PRO, marcado con cuadrícula de 5 cm que forma una barrera antihumedad frente al mortero conforme DIN 18560 z Borde recto z Solapa longitudinal de 30 mm de ancho para cubrir la junta con otros paneles

a: Cubierta aislante sobre locales con calefacción

Datos técnicos

Ejecución a

EN 1264

Precio orientativo €/m

²

(PG 01) incluye:

z 1 m² ultra-takk PRO EPS-T 30-2 (Nº art. 4005634, Página 16) z 1 m cinta perimetral (Nº art. 1163310, Página 21)

z Tubo (Página 22) y grapa tubos (Página 23) según paso entre tubos (Paso) z 1 m cinta adhesiva (Nº art. 1163434, Página 19)

Paso en cm

Tubo de calefacción aprox.

m/m²

Grapas aprox. ud.

Precio de sistema por m² con

tubo de calefacción antidifusión Tiempo de montaje (orienta- tivo) Grupo – minutos/m² du-o-flex^® PE-Xa

14 x 2 mm

du-o-flex^® PE-Xa 16 x 2 mm

du-o-flex^® PE-Xa 17 x 2 mm

5 18,0 30 31,66 € 32,02 € 33,82 € 7,0

10 8,8 16 19,10 € 19,27 € 20,15 € 4,0

15 5,8 10 14,96 € 15,07 € 15,65 € 3,5

20 4,6 9 13,34 € 13,44 € 13,90 € 3,0

25 3,7 8 12,13 € 12,20 € 12,57 € 2,5

30 3,1 6 11,27 € 11,34 € 11,65 € 2,0

35 2,7 5 10,72 € 10,77 € 11,04 € 2,0

40 2,3 5 10,19 € 10,23 € 10,46 € 1,5

65

30 95

t t

s s

b: Cubierta aislante sobre local con o sin calefacción debajo o directamente sobre el terreno

Datos técnicos

Ejecución b

EN 1264

65

30 20 115^s

t s t

c: Cubierta aislante sobre local con temperatura exterior

Datos técnicos

Ejecución c

EN 1264

65

30 50 143^s

t s t

(17)

17 Sistema de fijación por grapas ultra-takk PRO

EN 1264

Componentes del sistema ultra-takk PRO

* para pavimiento según DIN 18560 parte 2 con densidad m’ ≥ 70 kg/m² Carga máxima admisible

según EN 13163

5 kPa

Modelo ultra-takk PRO EPS-T 30-2 (DES sg)

Datos técnicos

Modelo ultra-takk PRO EPS-T 25-2 (DES sg)

Datos técnicos

Modelo ultra-takk PRO EPS-T 20-2 (DES sg)

Colocación en dos capas

Datos técnicos

Espesor panel 20 mm

Nº de

4005634 10,00 m²/ro. 6,47 € 01

Nº de

4001098 10,00 m²/ro. 5,74 € 01

Nº de

4007128 10,00 m²/ro. 5,35 € 01

5 kPa

Modelo ultra-takk PRO EPS-T 35-3 (DES sm)

Datos técnicos

Modelo ultra-takk PRO EPS-T 30-3 (DES sm)

Datos técnicos

ultra-takk PRO panel en rollo

Nº de

4001300 10,00 m² 6,79 € 01

Unidad emb.

Precio/m² PG

4001095 10,00 m² 6,26 € 01

4 kPa

(18)

18 vari-takk PRO

Modelo vari-takk PRO EPS 100-20 (DEO)

Datos técnicos

Conductividad térmica 0,035 W/mK (WLG 035) Clase material (resistencia al fuego) B2

Espesor panel 20 mm

Unidad embalaje 1.000 x 1.200 x 200 mm

Modelo vari-takk PRO EPS 100-30 (DEO)

Datos técnicos

Espesor panel 30 mm

Modelo vari-takk PRO EPS 100-50 (DEO)

Datos técnicos

Espesor panel 50 mm

Sistema de fijación por grapas vari-takk PRO

Técnica del sistema: fuerza de sujeción mejorada z Elevado rendimiento de colocación z

Aislamiento térmico y acústico de poliestireno expandido EPS-T según EN 13163

z Panel aislante recubierto con un mejorado y reforzado tejido sintético PRO, marcado

con cuadrícula de 5 cm que forma una barrera antihumedad frente al mortero conforme DIN 18560 z Borde recto z Solapa longitudinal de 30 mm de ancho para cubrir la junta con otros paneles

Unidad emb.

UD. E./

Palé

Precio/

m² PG 4020645 12,0 m²/ ro. 120,0 m² 7,76 € 01

Unidad emb.

UD. E./

Palé

Precio/

m² PG 4020647 9,6 m²/ ro. 76,8 m² 9,59 € 01

Nº de

emb. UD. E./

m² PG 4020648 7,2 m²/ ro. 50,4 m² 13,62 € 01

NEU

Carga máxima adm. 10 % compresión

100 kPa

(19)

19 Sistema de fijación por grapas vari-takk PRO Sistema suelo radiante industrial

Sistema suelo radiante industrial

Suelo radiante industrial con tubos fijados directamente sobre la armadura del hormigón

z Construcción con armadura superior e inferior resistente a cargas elevadas

conforme a ejecución in situ para suelos industriales

Precio orientativo €/m

²

(PG 01) incluye:

z Tubo (Página 22) y bridas (véase abajo) según paso entre tubos (Paso) Paso

en cm Tubo de calefacción aprox. m/m²

Grapa

aprox. unidad Precio de sistema por m² con tubo de calefacción antidifusión

Tiempo de montaje (orien- tativo) Grupo – minutos/m² du-o-flex PE-Xa^®

20 x 2 mm du-o-flex PE-Xa^® 25 x 2,3 mm

10 8,8 16 15,35 € 25,47 € 12,0

15 5,8 10 10,10 € 16,77 € 10,5

20 4,6 9 8,04 € 13,33 € 9,0

25 3,7 8 6,49 € 10,75 € 7,5

30 3,1 6 5,42 € 8,98 € 6,0

35 2,7 5 4,71 € 7,82 € 4,0

40 2,3 5 4,04 € 6,68 € 3,0

Modelo calefacción 11/2"

AG

Circuitos Longitud útil en mm

Precio/ud. PG

IV 2 2 178 5001844 313,56 € 01

IV 3 3 258 5001845 404,03 € 01

IV 4 4 338 5001846 525,41 € 01

IV 5 5 418 5001847 623,06 € 01

IV 6 6 498 5001848 713,82 € 01

Kit soporte colector 5000784 126,88 € 01

Bridas de fijación 1163078 0,03 € 01

Juego de válvulas 5000780 150,54 € 01

Tapón final con válvula de llenado y purga 5001850 35,71 € 01 Fijación en mallazo de acero

para hormigón armado

Colector industrial

Colector modular de 1 ½" de latón de alta calidad Ms 63 resistente a la descinficación. Terminados en rosca exterior y tuerca loca rosca interior 2" y suministrados con junta plana para montaje modular.

Derivaciones a cada 80 mm con rosca ¾" tipo Euroconus. Derivación adicional de ½" tanto en el tronco de impulsión como en el de retorno para el montaje de una válvula de llenado y pur ga. Válvulas de cierre en el colector de

impulsión y de regulación en el de retorno. Estanquidad comprobada en fábrica mediante prueba de presión. Embalado en caja de cartón. Los módulos se dejan combinar para lograr el número de derivaciones necesarias.

48 80 50 130 mm

190 mm

2" ÜM 2" AG

Suministro sobre pedido
