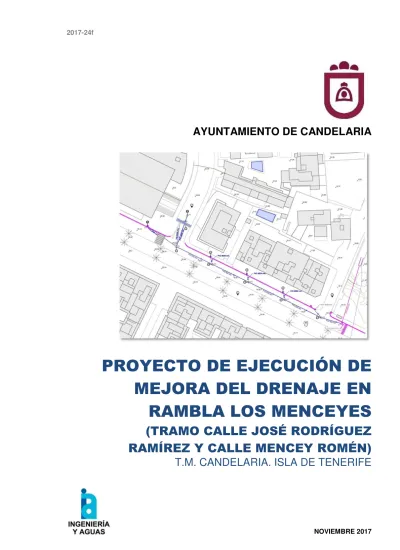

PROYECTO DE EJECUCIÓN DE MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES

(1)

AYUNTAMIENTO DE CANDELARIA

PROYECTO DE EJECUCIÓN DE MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES

(TRAMO CALLE JOSÉ RODRÍGUEZ RAMÍREZ Y CALLE MENCEY ROMÉN)

T.M. CANDELARIA. ISLA DE TENERIFE

(2)

(3)

DATOS DEL TRABAJO

Título: PROYECTO DE EJECUCIÓN DE MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES (TRAMO CALLE JOSÉ RODRÍGUEZ RAMÍREZ Y CALLE MENCEY ROMÉN)

Código: 2017-24f

Situación: T.M. Candelaria. Isla de Tenerife

DATOS DEL PETICIONARIO

Nombre: Ayuntamiento de Candelaria N.I.E.: P3801100C

Dirección: Avenida Constitución, nº 7. 38530. Candelaria. S/C de Tenerife Teléfono: 922 500 800

Web: www.candelaria.es

DATOS DEL AUTOR

Nombre: INGENIERÍA Y AGUAS CONSULTORES CANARIOS S.L.U.

C.I.F.: B76699941

Dirección: c/La Seguidilla, nº 6, bajo. La Laguna. 38205. Santa Cruz de Tenerife E-mail: [email protected]

Web: www.ingenieriayaguas.es

Técnico: Carlos Quintana González de Chaves. Ingeniero Civil. Nº de colegiado 16.249 Móvil: 658 699 812

NOVIEMBRE 2017

(4)

PROYECTO DE EJECUCIÓN DE

MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES

(TRAMO CALLE JOSÉ RODRÍGUEZ RAMÍREZ Y CALLE MENCEY ROMÉN) T.M. CANDELARIA. ISLA DE TENERIFE

2

DATOS DEL TRABAJO 2017-24f 02 DT 00 171106.docx

(5)

CONTENIDOS GENERALES

Documento nº 1. MEMORIA

1. OBJETO

2. SITUACIÓN 3. ANTECEDENTES 4. ESTADO ACTUAL

5. REQUISITOS Y PROGRAMA DE NECESIDADES 6. CONDICIONANTES

7. SOLUCIÓN ADOPTADA 8. SEGURIDAD Y SALUD 9. GESTIÓN DE RESIDUOS

10. CLASIFICACIÓN DEL CONTRATISTA

11. PROGRAMA DE EJECUCIÓN DE LAS OBRAS 12. PRESUPUESTO DE LAS OBRAS

13. DECLARACIÓN DE OBRA COMPLETA

ANEJOS A LA MEMORIA

Anejo nº 1. REPORTAJE FOTOGRÁFICO

Anejo nº 2. HIDROLOGÍA – CÁLCULO DE CAUDALES Anejo nº 3. COMPROBACIÓN HIDRÁULICA DE LA RED Anejo nº 4. GESTIÓN DE RESIDUOS

Anejo nº 5. CLASIFICACIÓN DEL CONTRATISTA

Anejo nº 6. ESTUDIO BÁSICO DE SEGURIDAD Y SALUD Anejo nº 7. PLAN DE OBRA

Anejo nº 8. JUSTIFICACIÓN DE PRECIOS

Documento nº 2. PLANOS

Plano nº 1. SITUACIÓN Y EMPLAZAMIENTO Plano nº 2. ESTADO ACTUAL

Plano nº 3. PLANTA GENERAL

Plano nº 4. PLANTA DE DEMOLICIONES Plano nº 5. PLANTA DE SEÑALIZACIÓN Plano nº 6. PERFIL LONGITUDINAL Plano nº 7. DETALLES (7 hojas)

Documento nº 3. PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES 1. DISPOSICIONES GENERALES

(6)

2 CONTENIDOS GENERALES

2017-24f 03 CG 00 171106.docx 2. CONDICIONES DE LOS MATERIALES

3. TRABAJOS PREVIOS 4. EXPLANACIONES

4. DRENAJE

6. ESTRUCTURAS

7. FIRMES Y PAVIMENTOS 8. TRABAJOS VARIOS

Documento nº 4. PRESUPUESTO MEDICIONES

CUADROS DE PRECIOS PRESUPUESTO

RESUMEN DE PRESUPUESTO

(7)

Documento nº 1 MEMORIA

1. OBJETO 3

2. SITUACIÓN 3

3. ANTECEDENTES 4

4. ESTADO ACTUAL 5

5. REQUISITOS Y PROGRAMA DE NECESIDADES 5

6. CONDICIONANTES 6

6.1. CARTOGRAFÍA Y TOPOGRAFÍA 6

6.2. INFORMACIÓN URBANÍSTICA 6

6.3. GEOLOGÍA Y GEOTECNIA 7

6.4. HIDROLOGÍA Y CAUDALES 7

7. SOLUCIÓN ADOPTADA 8

7.1. DESCRIPCIÓN DE LOS SISTEMAS DE CAPTACIÓN O RECOGIDA 8

7.2. DESCRIPCIÓN DE LOS SISTEMAS DE CONDUCCIÓN 8

7.3. DESCRIPCIÓN DE LOS SISTEMAS DE EVACUACIÓN O VERTIDO 9

8. SEGURIDAD Y SALUD 9

9. GESTIÓN DE RESIDUOS 9

10. CLASIFICACIÓN DEL CONTRATISTA 9

11. PROGRAMA DE EJECUCIÓN DE LAS OBRAS 10

(8)

2 Documento nº 1. MEMORIA

2017-24f 04 D01 ME 00 171106.docx

12. PRESUPUESTO DE LAS OBRAS 10

12.1. PRESUPUESTO DE EJECUCIÓN MATERIAL 10

12.2. PRESUPUESTO BASE DE LICITACIÓN 10

13. DECLARACIÓN DE OBRA COMPLETA 10

(9)

1. OBJETO

Tiene por objeto el presente Trabajo denominado Proyecto de Ejecución denominado MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES (TRAMO CALLE JOSÉ RODRÍGUEZ RAMÍREZ Y CALLE MENCEY ROMÉN), en el Término Municipal de Candelaria, Isla de Tenerife, el medir y valorar las obras definidas en el mismo, así como determinar las características de los materiales y los criterios para su ejecución y abono.

2. SITUACIÓN

El ámbito del presente Estudio se sitúa en la costa Este de la Isla de Tenerife, en el Término Municipal de Candelaria, en el núcleo poblacional de Punta Larga, en la Rambla de Los Menceyes, en el tramo comprendido entre la calle José Rodríguez Ramírez y la calle Mencey Romén.

Figura 2.1. SITUACIÓN CON RESPECTO A LA ISLA

Figura 2.2. SITUACIÓN CON RESPECTO A LA COMARCA

(10)

2017-24f 04 D01 ME 00 171106.docx Figura 2.3. SITUACIÓN CON RESPECTO AL LUGAR

Las coordenadas UTM aproximadas, de la intersección de la calle José Rodríguez Ramírez con la Rambla Los Menceyes, son las siguientes:

• X: 366.130,61

• Y: 3.138.552,72

• Z: 20,20

3. ANTECEDENTES

A finales del mes de agosto del presente año, la Concejalía de Urbanismo, mediante la Oficina Técnica del Ayuntamiento de Candelaria, contacta con Ingeniería y Aguas con el fin de valorar diferentes proyectos de mejora del drenaje en distintos puntos del municipio, los cuales son:

• Proyecto de Ejecución de Mejora del Drenaje en Calle Llano de la Rosa (Barranco Hondo).

• Proyecto de Ejecución de Encauzamiento del comienzo del Barranco Los Santos Frailes (Barranco Hondo).

• Proyecto de Ejecución de Mejora del Drenaje en Calle Jazmín (Brillasol).

• Proyecto de Ejecución de Mejora del Drenaje en Calle Periodista Ernesto Salcedo (C.E.R.I.

Candelaria).

• Proyecto de Ejecución de Mejora del Drenaje en Rambla Los Menceyes (Tramo Calle José Rodríguez Ramírez y Calle Mencey Romén).

• Proyecto de Ejecución de Mejora del Drenaje en Avenida Marítima, intersección con Calle Mencey Pelicar.

• Proyecto de Ejecución de Mejora del Drenaje en Calles Princesa Dácil y Semidán (Caletillas).

Según el Decreto 2.862/2017, de fecha 5 de octubre de 2017, del Área de Contratación Administrativa del Ayuntamiento de Candelaria; se adjudica el contrato de servicios, consistente en la redacción de los proyectos anteriores, a Ingeniería y Aguas.

(11)

Correspondiendo el presente Proyecto de Ejecución al quinto de los enumerados, denominado Mejora del Drenaje en Rambla Los Menceyes (Tramo Calle José Rodríguez Ramírez y Calle Mencey Romén), en el Término Municipal de Candelaria, Isla de Tenerife.

4. ESTADO ACTUAL

En el Anejo nº 1, se presenta REPORTAJE FOTOGRÁFICO del estado actual del ámbito.

En el Plano nº 2, se recoge la descripción gráfica del ESTADO ACTUAL.

Imagen 4.1. ORTOFOTO URBANA DE ALTA RESOLUCIÓN DEL ÁMBITO

5. REQUISITOS Y PROGRAMA DE NECESIDADES

El programa de necesidades que solventa el presente Proyecto de Ejecución, se fundamente en la mejora de la red de pluviales del ámbito, con el objeto de evitar las periódicas inundaciones que se producen en el mismo.

(12)

2017-24f 04 D01 ME 00 171106.docx

Se ha establecido que la red propuesta pueda absorber los caudales originados para unos periodos de retornos de 10 años, en la calle José Rodríguez Ramírez, proyección al sur y al norte del P.G.O.; y de 50 años para el eje troncal de la Rambla Los Menceyes.

6. CONDICIONANTES

6.1. CARTOGRAFÍA Y TOPOGRAFÍA

La cartografía utilizada para la realización del presente Proyecto de Ejecución, es la oficial del Gobierno de Canarias, elaborada y distribuida por la empresa pública Cartografía Canarias, S.A. (GRAFCAN, S.A.).

Los contornos cartográficos utilizados han sido:

NOMBRE DESCRIPCIÓN

074_TF26B Mapa Topográfico 1:5.000 (año 2006) 165_TF2623B Mapa Topográfico 1:1.000 (año 2011) Tabla 6.1.1. CONTORNOS CARTOGRÁGICOS UTILIZADOS

Se realizó un levantamiento topográfico, con el fin de obtener una visión real de los elementos no contemplados, como son: tapas de arquetas y pozos, sumideros, luminarias, servicios afectados, etc.

6.2. INFORMACIÓN URBANÍSTICA

Actualmente, se encuentra en vigor en el Término Municipal de Candelaria, el Plan General de Ordenación (PGO) de Candelaria, el cual se encuentra en aprobación definitiva parcial y fue publicado el 8 de mayo de 2007 en el BOC nº 92/07.

Imagen 6.2.1. PGO CANDELARIA 2011 (COSTA CANDELARIA)

(13)

La cronología del nuevo PGO ha sido la siguiente:

• 29 de diciembre 2011: Modificación Ordinaria corrección de la delimitación de Sectores de Suelo Urbanizable, Ámbitos de Suelo Urbano no Consolidado y Actuaciones Urbanísticas Aisladas en Suelo Urbano Consolidado, corrección de las erratas existentes en el plano de ordenación detallada de la Costa de Candelaria (n° 16).

• 8 de mayo de 2007: Publicación en el BOC nº 92/07.

• 10 de noviembre de 2006: Aprobación Definitiva del Plan General de Ordenación (PGO) de Candelaria.

• 20 de junio de 2006: Aprobación Definitiva Parcial del Plan General de Ordenación (PGO) de Candelaria.

6.3. GEOLOGÍA Y GEOTECNIA

La actuación se desarrolla en su primer tramo sobre piroclastos sálicos indiferenciados, con código 91; en su segundo tramo sobre coladas basálticas, con código 137; y en el tramo final sobre depósitos de barranco/rambla, con código 217; del Mapa Geológico de Canarias.

Imagen 6.3.1. MAPA GEOLÓGICO-GEOTÉCNICO DEL ÁMBITO

En el mismo orden, estos materiales se definen con las siguientes unidades geotécnicas: Va, Ignimbritas y Tobas, terreno intermedios, T2; IV, Coladas basálticas sanas, T1-T3; y VII, Depósitos aluviales y coluviales, T3; según la Guía para la Planificación y Realización de Estudios Geotécnicos para la Edificación en la Comunidad Autónoma de Canarias (GETCAN-11).

(14)

2017-24f 04 D01 ME 00 171106.docx 6.4. HIDROLOGÍA Y CAUDALES

En el Anejo nº 2, sobre HIDROLOGÍA Y CÁLCULO DE CAUDALES, se determinan los caudales de referencia y/o proyecto a tener en cuenta en el dimensionamiento de las mejoras de la red de pluviales existente.

7. SOLUCIÓN ADOPTADA

El presente Proyecto de Ejecución basa su solución adoptada en la mejora de la red existente en general, mejorando los diferentes sistemas que la componen en particular. Estos sistemas son: de captación o recogida, de conducción y de evacuación o vertido.

7.1. DESCRIPCIÓN DE LOS SISTEMAS DE CAPTACIÓN O RECOGIDA

Los sistemas de captación proyectados consisten en la colocación de un sumidero transversal doble, constituido por 10x2 rejillas de fundición dúctil de grafito esferoidal tipo D400. La longitud de éste es de 9,86 m e irá ubicado por encima del paso de peatón ubicado al inicio de la calle José Rodríguez Ramírez.

En la Rambla de Los Menceyes se ubicarán sumideros laterales tipo “buzón”, un total de 5 (incluyendo el sumidero 5, existente), tal y como se detalla en el Plano nº 3 de PLANTA GENERAL.

7.2. DESCRIPCIÓN DE LOS SISTEMAS DE CONDUCCIÓN

Se proyecta un pozo de registro en la calle José Rodríguez Ramírez (P1) y otro al después del badén invertido ubicado en Rambla Los Menceyes (P1’) con objeto de dejar previsto para conexiones futuras de la red de pluviales. El primero alcanza una profundidad de 1,75 metros y el segundo de 2,25 metros.

La conducción que parte del pozo P1 hasta el pozo P2 es de PVC de diámetro 500 mm. La conducción que sale del sumidero transversal es de PVC de diámetro 250 mm y va conectada al pozo P2.

El caso del pozo P1’ se trata de un pozo de registro con tragadero y la conducción que sale de éste hasta el pozo P2 es de PVC 400 mm.

Así mismo, a lo largo de Rambla Los Menceyes se proyectan 5 pozos (P2, P3, P4) de profundidad 2,26 metros y los pozos (P5, P6) de profundidad 2,30 metros. El pozo P6 irá conectado al pozo existente P7 que posee 4,30 metros de profundidad. Las conducciones que conectan esta serie de pozos son de PVC de diámetro 800 mm.

Las conducciones que parten de los 4 sumideros de Rambla Los Menceyes son de PVC de diámetro 250 mm.

(15)

7.3. DESCRIPCIÓN DE LOS SISTEMAS DE EVACUACIÓN O VERTIDO

El vertido de realizará por la red existente, consistente en una canalización de PVC de diámetro 800 mm, que parte del pozo P7 hasta el Barranco donde se realiza el vertido directo.

8. SEGURIDAD Y SALUD

De acuerdo con el Real Decreto 1.627/1997, de 24 de octubre, por el que se establecen disposiciones mínimas de seguridad y salud en las obras de construcción, el presente Proyecto de Ejecución no se encuentra incluido en los apartados correspondientes para la redacción de un Estudio de Seguridad y Salud, por lo que se redacta un ESTUDIO BÁSICO DE SEGURIDAD Y SALUD, adjuntado en el Anejo nº 4.

9. GESTIÓN DE RESIDUOS

El presente Proyecto de Ejecución recoge en su Anejo nº 6, la GESTIÓN DE RESIDUOS, en cumplimiento del Real Decreto 105/2008, de 1 de febrero, por el que se regula la producción y gestión de los residuos de construcción y demolición.

10. CLASIFICACIÓN DEL CONTRATISTA

En función de las características de las obras según Anejo nº 5, se propone para su inclusión en el Pliego de Cláusulas Económico - Administrativas Particulares, la siguiente CLASIFICACIÓN DEL CONTRATISTA:

Grupo E –HIDRÁULICAS

Subgrupo 1 – ABASTECIMIENTOS Y SANEAMIENTOS Categoría 2 (cuantía es inferior o igual a 150.000,00 euros)

Tabla 10.1. CLASIFICACIÓN DEL CONTRATISTA

11. PROGRAMA DE EJECUCIÓN DE LAS OBRAS

El plazo de ejecución previsto para las obras es de dos (2) meses, tal y como se detalla el Anejo nº 5, de PLAN DE OBRAS.

12. PRESUPUESTO DE LAS OBRAS

12.1. PRESUPUESTO DE EJECUCIÓN MATERIAL

El Presupuesto de Ejecución Material asciende a la cantidad de ciento sesenta y ocho mil trescientos cincuenta y cinco euros con setenta y ocho céntimos (168.355,78 €).

(16)

2017-24f 04 D01 ME 00 171106.docx 12.2. PRESUPUESTO BASE DE LICITACIÓN

Incrementando el Presupuesto de Ejecución Material en un trece (13%) por ciento en concepto de Gastos Generales, un seis (6%) de Beneficio Industrial y aplicando un siete (7%) en concepto de I.G.I.C., se alcanza un Presupuesto Base de Licitación de doscientos catorce mil trescientos sesenta y siete euros con cuarenta y dos céntimos (214.367,42 €).

13. DECLARACIÓN DE OBRA COMPLETA

El presente Proyecto de Ejecución cumple con lo que, a estos efectos, se especifica en el Artículo 125 y siguientes del Reglamento General de Contratación de Obras del Estado, siendo susceptibles de ser entregado al uso público una vez finalizada su ejecución, por tratarse de una OBRA COMPLETA.

En La Laguna, NOVIEMBRE de 2017

Fdo. Carlos Quintana González de Chaves INGENIERO CIVIL Nº de colegiado 16.249

(17)

Anejo nº 1 REPORTAJE FOTOGRÁFICO

FOTOGRAFÍAS 3

Plano A03. PUNTOS DE TOMA DE FOTOGRAFÍAS

(18)

2 Anejo nº 1. REPORTAJE FOTOGRÁFICO

2017-24f 05 A01 RF 00 171106.docx

(19)

FOTOGRAFÍA 1

FOTOGRAFÍA 2

9

FOTOGRAFÍA 3

(20)

4 Anejo nº 1. REPORTAJE FOTOGRÁFICO

2017-24f 05 A01 RF 00 171106.docx FOTOGRAFÍA 4

FOTOGRAFÍA 5

FOTOGRAFÍA 6

(21)

19.05 1

3

4

5 6

Escala:

Cliente: Trabajo: Autor: Norte:

(22)

(23)

Anejo nº 2 HIDROLOGÍA – CÁLCULO DE CAUDALES

1. INTRODUCCIÓN 3

2. REFERENCIAS 3

3. MEDOTOLOGÍA 3

3.1. CRITERIOS DE PROYECTO 3

3.1.1. PERIODO DE RETORNO 3

3.1.2. CAUDAL DE PROYECTO 3

3.1.3. CUENCAS CONSIDERADAS 4

3.2. CAUDAL MÁXIMO ANUAL 4

3.2.1. INTENSIDAD DE PRECIPITACIÓN 5

3.2.1.1. INTENSIDAD MEDIA DIARIA DE PRECIPITACIÓN

CORREGIDA 5

3.2.1.2. FACTOR REDUCTOR DE LA PRECIPITACIÓN POR

ÁREA DE LA CUENCA 5

3.2.1.3. FACTOR DE INTENSIDAD 6

3.2.2. TIEMPO DE CONCENTRACIÓN 8

3.2.3. COEFICIENTE DE ESCORRENTÍA 8

3.2.4. COEFICIENTE DE UNIFORMIDAD EN DISTRIBUCIÓN

TEMPORAL DE PRECIPITACIÓN 9

4. DATOS 9

5. CÁLCULOS 10

6. RESULTADOS 10

Apéndice nº 1. PLANO DE CUENCAS 13

(24)

2 Anejo nº 2. HIDROLOGÍA – CÁLCULO DE CAUDALES

2017-24f 06 A02 HC 00 171106.docx Apéndice nº 2. RESULTADOS DE LA APLICACIÓN DE LA GUÍA METODOLÓGICA

PARA EL CÁLCULO DE CAUDALES DE AVENIDA EN LA ISLA

DE TENERIFE 17

Apéndice nº 3. CÁLCULOS DE CAUDALES MÁXIMOS ANUALES 21

(25)

1. INTRODUCCIÓN

El presente Anejo se engloba dentro del Proyecto de Ejecución denominado MEJORA DEL DRENAJE EN RAMBLA LOS MENCEYES (TRAMO CALLE JOSÉ RODRÍGUEZ RAMÍREZ Y CALLE MENCEY ROMÉN), en el Término Municipal de Candelaria, Isla de Tenerife.

Tiene por objeto determinar los caudales de referencia, para dimensionar red de drenaje de pluviales y su punto de vertido.

2. REFERENCIAS

Para la realización del presente Anejo, se han consultado las siguientes normas y referencias:

• Orden FOM/298/016, de 15 de febrero, por la que se aprueba la Norma 5.2-IC Drenaje Superficial de la Instrucción de Carreteras.

• Aplicación de la Guía Metodológica para el Cálculo de Caudales de Avenida en la Isla de Tenerife.

3. METODOLOGÍA

3.1. CRITERIOS DE PROYECTO 3.1.1. PERIODO DE RETORNO

El período de retorno es aquel periodo de tiempo para el cual el caudal máximo anual tiene una probabilidad de ser excedido igual a su inversa.

La probabilidad de que en un año se produzca un caudal máximo superior al de periodo de retorno considerado, se expresa del siguiente modo:

(

^Q ^Q_T

)

_T¹

p > = [1]

en donde:

p Probabilidad. Unidades: [-].

Q Caudal máximo anual. Unidades: [m³/s].

QT Caudal máximo anual correspondiente al periodo de retorno considerado. Unidades: [m³/s].

T Periodo de retorno. Unidades: [años].

3.1.2. CAUDAL DE PROYECTO

El caudal de proyecto,es aquel que se debe tener en cuenta para efectuar el dimensionamiento hidráulico de una obra, elemento o sistema de drenaje superficial.

(26)

2017-24f 06 A02 HC 00 171106.docx

De acuerdo al artículo 200, sobre diseño del viario urbano para el drenaje de la escorrentía, del Plan Hidrológico de Tenerife, se consideran los siguientes periodos de retorno:

• La totalidad del viario urbano deberá estar dotado de red de drenaje de aguas pluviales asociada al período de retorno de T=10 años.

• Los ejes troncales del viario urbano deberán estar dotados de red de drenaje de aguas pluviales asociadas al período de retorno de T=50 años.

3.1.3. CUENCAS CONSIDERADAS

En el presente Anejo se han considerado cuatro cuencas que son las siguientes:

• Cuenca nº 1: está formada por las superficies previstas en el P.G.O. así como por el I.E.S. Punta Larga, A.E.O.I. Candelaria, Polideportivo Municipal de Punta Larga, etc.

• Cuenca nº 2: abarca toda la calle José Rodríguez Ramírez, desde su punto alto con la vía de servicio de la TF-1, hasta su punto bajo en la rejilla transversal existente, intersección con Rambla Los Menceyes.

• Cuenca nº 3: constituida por la superficie delimitada por la calle Princesa Teguise, calle Mencey Romén y Rambla Los Menceyes.

• Cuenca nº 4: delimitada por la Rambla Menceyes, desde su inicio en la intersección con calle Batayola hasta la intersección de calle José Rodríguez Ramírez.

Así mismo, referente a los sumideros existentes y proyectados se analizan cuatro subcuencas:

• Subcuenca nº 1: situada más al sur del ámbito, finalizando en el segundo sumidero lateral proyectado.

• Subcuenca nº 2: con punto de vertido el tercer sumidero lateral proyectado.

• Subcuenca nº 3: con punto de vertido el cuarto sumidero lateral proyectado.

• Subcuenca nº 4: situada más al norte del ámbito, finalizando en el quinto sumidero lateral, en este caso existente.

En el Apéndice nº 1, se adjunta plano, donde se señala las cuencas y subcuencas consideradas.

3.2. CAUDAL MÁXIMO ANUAL

Para el cálculo del caudal máximo anual se emplea el denominado Método Racional, recogido en la Norma 5.2-IC, sobre Drenaje Superficial de la Instrucción de Carreteras.

Según dicho método, el caudal máximo anual correspondiente a un periodo de retorno determinado, en el punto de desagüe de una cuenca, se obtiene mediante la siguiente fórmula:

6 , 3

K A C ) t

Q_T = I(T, ^c ⋅ ⋅ ⋅ ^t [2]

en donde:

(27)

QT Caudal máximo anual. Unidades: [m³/s].

I(T,tc) Intensidad de precipitación correspondiente al periodo de retorno considerado, para una duración del aguacero igual al tiempo de concentración. Unidades: [mm/h]

C Coeficiente medio de escorrentía de la cuenca o superficie considerada. Unidades: [-].

A Área de la cuenca o superficie considerada. Unidades: [km²].

Kt Coeficiente de uniformidad en la distribución temporal de la precipitación. Unidades: [-].

3.2.1. INTENSIDAD DE PRECIPITACIÓN

La intensidad de precipitación se obtiene por medio de la siguiente fórmula:

int

d F

I t)

I(T, = ⋅

[3]

en donde:

I(T,t) Intensidad de precipitación correspondiente al periodo de retorno considerado, para una duración del aguacero igual al tiempo de concentración. Unidades: [mm/h].

Id Intensidad media diaria de precipitación corregida. Unidades: [mm/h].

Fint Factor de intensidad. Unidades: [-].

La intensidad de precipitación a considerar en el cálculo del caudal máximo anual para el período de retorno, en el punto de desagüe de la cuenca, es la que corresponde a una duración del aguacero igual al tiempo de concentración de dicha cuenca.

3.2.1.1. INTENSIDAD MEDIA DIARIA DE PRECIPITACIÓN CORREGIDA

La intensidad media diaria de precipitación corregida, correspondiente al período de retorno considerado, se obtiene mediante la fórmula siguiente:

24 K

I_d = P^d⋅ ^A [4]

en donde:

P_d Precipitación diaria correspondiente al período de retorno considerado. Unidades: [mm/d].

KA Factor reductor de la precipitación por área de la cuenca. Unidades: [-].

La precipitación diaria se obtiene de la Aplicación de la Guía Metodológica para el Cálculo de Caudales de Avenida en la Isla de Tenerife, del Consejo Insular de Aguas de Tenerife. En el Apéndice nº 2, se adjunta ficha de dicha aplicación.

3.2.1.2. FACTOR REDUCTOR DE LA PRECIPITACIÓN POR ÁREA DE LA CUENCA

El factor reductor de la precipitación por área de la cuenca, tiene en cuenta la no simultaneidad de la lluvia en toda su superficie. Se obtiene a partir de la siguiente fórmula:

(28)

2017-24f 06 A02 HC 00 171106.docx

Si A < 1 km² K_A=1 [5.1]

Si A ≥ 1 km² 15

A 1 log

K_A= − ¹⁰ [5.2]

en donde:

A Área de la cuenca. Unidades: [km²].

En el presente Proyecto, debido a las dimensiones de las áreas de las cuencas drenantes, menores todas a 1 km², se opta por la primera condición.

3.2.1.3. FACTOR DE INTENSIDAD

Como factor de intensidad, se tomará el mayor valor de los obtenidos de entre los que se indican a continuación:

) ,

int máx(Fa Fb

F = [6]

en donde:

Fa Factor obtenido a partir del índice de torrencialidad (I1/Id). Unidades: [-].

Fb Factor obtenido a partir de las curvas IDF. Unidades: [-].

El factor obtenido a partir del índice de torrencialidad. Se determina mediante la siguiente fórmula:

1 t0 5287 2 5287 3

d 1

a I

F I

, ,

, −







= [7.1]

en donde:

Fa Factor obtenido a partir del índice de torrencialidad (I1/Id). Unidades: [-].

I1/Id Índice de torrencialidad, que expresa la relación entre la intensidad de precipitación horaria y la media diaria corregida. Su valor se determina en función de la zona geográfica, a partir del mapa de la figura 3.2.1.3.1.

t Duración del aguacero.

Para la obtención del factor obtenido a partir del índice de torrencialidad, se debe particularizar la expresión para un tiempo de duración del aguacero igual al tiempo de concentración.

(29)

Figura 3.2.1.3.1. MAPA DEL ÍNDICE DE TORRENCIALIDAD (I1/Id) El factor obtenido a partir de las curvas IDF, se calcula mediante la siguiente fórmula:

) , (

24 T I

t T k I

F

IDF c IDF b

b = ⋅ [7.2]

en donde:

Fb Factor obtenido a partir de las curvas IDF. Unidades: [-].

IIDF(T,tc) Intensidad de precipitación correspondiente al período de retorno determinado y a un tiempo de concentración, obtenido a través de las curvas IDF. Unidades: [mm/h]

IIDF(T,24) Intensidad de precipitación correspondiente al período de retorno determinado y a un tiempo de aguacero igual a veinticuatro horas, obtenido a través de curvas IDF. Unidades: [mm/h].

kb Factor que tiene en cuenta la relación entre la intensidad máxima anual en un período de veinticuatro horas y la intensidad máxima anual diaria. En defecto de un cálculo específico se puede tomar kb = 1,13.

La intensidad de precipitación obtenida a través de curvas IDF, se obtiene según la siguiente expresión:

1 28

t 28

d 1 d IDF

1 0

1 0 1 0

I I I

I ⁻

−







⋅

= ^,

, ,

[8]

en donde:

IIDF Intensidad de precipitación obtenida a través de curvas IDF. Unidades: [mm/h].

I1/Id Índice de torrencialidad. Unidades: [-].

t Tiempo considerado. Unidades: [h].

(30)

2017-24f 06 A02 HC 00 171106.docx 3.2.2. TIEMPO DE CONCENTRACIÓN

El tiempo de concentración es el tiempo mínimo necesario, desde el comienzo del aguacero, para que toda la superficie de la cuenca esté aportando escorrentía en el punto de desagüe. Como el tiempo de recorrido en flujo difuso sobre las vías es apreciable, se considera que el tiempo de concentración es de cinco minutos (5 min).

3.2.3. COEFICIENTE DE ESCORRENTÍA

El coeficiente de escorrentía se obtiene por medio de las siguientes fórmulas:

Si P_d ⋅K_A >P₀ 2

A 0 d

A 0 d A

0 d

23 P K

P

23 P K

1 P P K

P C











 ⋅ +











 ⋅ +

⋅











 ⋅ −

= ^[9.1]

Si P_d ⋅K_A ≤P₀ C=⁰ [9.2]

en donde:

C Coeficiente de escorrentía. Unidades: [-].

Pd Precipitación diaria correspondiente al período de retorno. Unidades: [mm].

P0 Umbral de escorrentía. Unidades: [mm].

El umbral de escorrentía representa la precipitación mínima que debe caer sobre la cuenca para que se inicie la generación de escorrentía. Se determinará mediante la siguiente fórmula:

β

⋅

=Pⁱ

P₀ ₀ [10]

En donde:

P0 Umbral de escorrentía. Unidades: [mm].

P0i Valor inicial del umbral de escorrentía. Unidades: [mm].

β Coeficiente corrector del umbral de escorrentía. Según figura 3.2.3.1. Unidades: [-].

(31)

Figura 3.2.3.1. MAPA DEL COEFICIENTE CORRECTOR DEL UMBRAL DE ESCORRENTÍA

El valor inicial del umbral de escorrentía se determina según se refiere en el apartado 2.2.3.3 de la Norma 5.2-IC, sobre Drenaje Superficial, de la Instrucción de Carreteras.

En el presente Proyecto, se considera un coeficiente de escorrentía igual a la unidad, es decir todo el agua de lluvia se transforma en escorrentía, simplificación no real, pero que permite obtener unos márgenes de seguridad en los cálculos adecuados.

3.2.4. COEFICIENTE DE UNIFORMIDAD EN DISTRIBUCIÓN TEMPORAL DE PRECIPITACIÓN

El coeficiente de uniformidad en distribución temporal de precipitación, se obtiene a través de la siguiente expresión:

14 1 1,25

25 , 1

+ +

=

c c

t t

K t [11]

en donde:

Kt Coeficiente de uniformidad en distribución temporal de precipitación. Unidades: [-].

tc Tiempo de concentración. Unidades: [horas]

4. DATOS

Los datos utilizados para los cálculos se resumen en las siguientes tablas, la primera para las cuencas estudiadas y la segunda para las subcuencas relacionadas con los sistemas de captación de aguas pluviales.

(32)

2017-24f 06 A02 HC 00 171106.docx CUENCA

Nº 1 CUENCA

Nº 3 CUENCA Nº 4 Área de la cuenca A [m²] 27.670,62 4.568,16 10.197,57 7.683,94

[km²] 0,028 0,005 0,010 0,008 Tiempo de concentración tc

[min] 5,00 5,00 5,00 5,00

[h] 0,08 0,08 0,08 0,08

Coeficiente de escorrentía C [-] 1,00 1,00 1,00 1,00 Coeficiente de uniformidad Kt [-] 1,00 1,00 1,00 1,00 Índice de torrencialidad I1/Id [-] 8,00 8,00 8,00 8,00

Factor kb [-] 1,13 1,13 1,13 1,13

Tabla 4.1. DATOS CUENCAS

SUBCUENCA

Nº 1 SUBCUENCA

Nº 3 SUBCUENCA Nº 4 Área de la

cuenca A [m²] 839,89 399,6 441,92 332,64

[km²] 0,0008 0,0003 0,0004 0,0003

Tiempo de concentración tc

[min] 5,00 5,00 5,00 5,00

[h] 0,08 0,08 0,08 0,08

Coeficiente de escorrentía

C [-] 1,00 1,00 1,00 1,00

Coeficiente

uniformidad de Kt [-] 1,00 1,00 1,00 1,00

Índice de

torrencialidad I1/Id [-] 8,00 8,00 8,00 8,00

Factor kb [-] 1,13 1,13 1,13 1,13

Tabla 4.1. DATOS

Como se ha señalado, la precipitación diaria se obtiene de la Aplicación de la Guía Metodológica para el Cálculo de Caudales de Avenida en la Isla de Tenerife, del Consejo Insular de Aguas de Tenerife. En el Apéndice nº 2, se adjunta ficha de dicha aplicación.

5. CÁLCULOS

Los cálculos realizados según el Apartado 3, Metodología, han sido ejecutados por medio de una Hoja de Cálculo del paquete ofimático Excel perteneciente a Microsoft Office. En el Apéndice nº 3, se adjuntan los mismos.

6. RESULTADOS

Los resultados obtenidos han sido los siguientes:

(33)

CUENCA

Nº 3 CUENCA Nº 4 Caudal máximo anual QT=10 [m³/s] 1,02 0,17 0,37 - Caudal máximo anual QT=50 [m³/s] - - - 0,41

Tabla 6.1. CAUDALES DE PROYECTO POR CUENCAS SUBCUENCA

Nº 3 SUBCUENCA Nº 4 Caudal

máximo

anual QT=50 [m³/s] 0,04 0,02 0,02 0,02

Tabla 6.2. CAUDALES DE PROYECTO POR SUBCUENCAS

Por lo tanto, el caudal en el punto de control, intersección calle José Rodríguez Ramírez con Rambla Los Menceyes (pozo nº 2), es el siguiente:

PUNTO DE CONTROL Nº 1 Caudal máximo anual QT [m³/s] 1,54 Tabla 6.3. CAUDALES DE PROYECTO POR PUNTO DE CONTROL

(34)

2017-24f 06 A02 HC 00 171106.docx

(35)

Apéndice nº 1

PLANO DE CUENCAS

(36)

2017-24f 06 A02 HC 00 171106.docx

(37)

2 1

4

1

2

3

4

SEGUNDO SUMIDERO -Sup: 839,89 TERCER SUMIDERO -Sup: 399,61 CUARTO SUMIDERO -Sup: 441,92 QUINTO SUMIDERO -Sup: 332,64

TOTALES -Sup: 2.014,06

1 2 3 4

Escala:

Cliente: Trabajo: Autor: Norte:

(38)

(39)

Apéndice nº 2

RESULTADOS DE LA APLICACIÓN DE LA

GUÍA METODOLÓGICA PARA EL CÁLCULO DE CAUDALES

DE AVENIDA EN LA ISLA DE TENERIFE

(40)

2017-24f 06 A02 HC 00 171106.docx

(41)

(42)

2017-24f 06 A02 HC 00 171106.docx

(43)

Apéndice nº 3

CÁLCULOS DE CAUDALES MÁXIMOS ANUALES

(44)

2017-24f 06 A02 HC 00 171106.docx

(45)

Situación Código 2017-24f Número 1 de 4

A [km²] 0,028 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,823 1,021 1,285 1,482 1,680 1,952 2,158

CAUDAL MÁXIMO ANUAL ÁREA DE LA CUENCA TIEMPO DE CONCENTRACIÓN

t_c COEFICIENTE DE ESCORRENTÍA

COEFICIENTE DE UNIFORMIDAD

INTENSIDAD DE PRECIPITACIÓN CARACTERÍSTICAS DE LA SUPERFICIE A DRENAR

T.M. Candelaria. Isla de Tenerife Designación CUENCA Nº 1 - P.G.O. + EXISTENTE (SUR)

0,500 1,000 1,500 2,000 2,500

dal máximo anual, QT[m3/s]

(46)

Símbolos - notaciones:

A Área de la cuenca o superficie considerada.

C Coeficiente de escorrentía.

t_c Tiempo de concentración.

K_t Coeficiente de uniformidad en la distribución temporal de la precipitación.

K_A Factor reductor de la precipitación por área de la cuenca.

I₁/I_d Índice de torrencialidad.

F_a Factor obtenido a partir del índice de torrencialidad.

k_b Factor que tiene en cuenta la relación entre las intensidad máximas anuales.

T Período de retorno.

Pd Precipitación diaria.

I_d Intensidad media diaria.

I_IDF(T,t_c) Intensidad de precipitación IDF para T y tc.

I_IDF(T,24) Intensidad de precipitación IDF para T y tc = 24 horas.

F_b Factor obtenido a partir de las curvas IDF.

Fint Factor de intensidad.

I(T,t_c) Intensidad de precipitación.

(47)

A [km²] 0,005 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,134 0,166 0,209 0,242 0,274 0,318 0,352

T.M. Candelaria. Isla de Tenerife

Designación CUENCA Nº 2 - CALLE JOSÉ RODRÍGUEZ RAMÍREZ

0,050 0,100 0,150 0,200 0,250 0,300 0,350 0,400

(48)

(49)

A [km²] 0,010 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,301 0,374 0,470 0,542 0,615 0,714 0,790

T.M. Candelaria. Isla de Tenerife Designación CUENCA Nº 3 - EXISTENTE (NORTE)

0,100 0,200 0,300 0,400 0,500 0,600 0,700 0,800 0,900

(50)

(51)

A [km²] 0,008 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,229 0,284 0,357 0,412 0,467 0,543 0,600

T.M. Candelaria. Isla de Tenerife Designación CUENCA Nº 4 - RAMBLA LOS MENCEYES

0,100 0,200 0,300 0,400 0,500 0,600 0,700

(52)

(53)

A [km²] 0,0008 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,024 0,030 0,037 0,043 0,049 0,057 0,063

CARACTERÍSTICAS DE LA SUPERFICIE A DRENAR T.M. Candelaria. Isla de Tenerife Designación SUBCUENCA Nº 1 - SUMIDERO LATERAL 2

INTENSIDAD DE PRECIPITACIÓN

0,010 0,020 0,030 0,040 0,050 0,060 0,070

(54)

(55)

A [km²] 0,0003 [min] 5,00

[h] 0,08

C [-] 1,00

K_t [-] 1,00

K_A [-] 1,00

I₁/I_d [-] 8,00

t [h] 0,08

F_a [-] 25,44

k_b [-] 1,13

T [años] 5 10 25 50 100 250 500

P_d [mm/d] 100,00 124,00 156,00 180,00 204,00 237,00 262,00

Id [mm/h] 4,17 5,17 6,50 7,50 8,50 9,88 10,92

I_IDF(T,t_c) [mm/h] 106,01 131,45 165,37 190,81 216,26 251,24 277,74

I_IDF(T,24) [mm/h] 4,66 5,78 7,27 8,39 9,51 11,05 12,21

F_b [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

F_int [-] 25,70 25,70 25,70 25,70 25,70 25,70 25,70

I(T,t_c) [mm/h] 107,07 132,77 167,03 192,73 218,42 253,76 280,52

T [años] 5 10 25 50 100 250 500

Q_T [m³/s] 0,009 0,011 0,014 0,016 0,018 0,021 0,023

CARACTERÍSTICAS DE LA SUPERFICIE A DRENAR T.M. Candelaria. Isla de Tenerife Designación SUBCUENCA Nº 2 - SUMIDERO LATERAL 3

INTENSIDAD DE PRECIPITACIÓN

0,005 0,010 0,015 0,020 0,025

(56)
