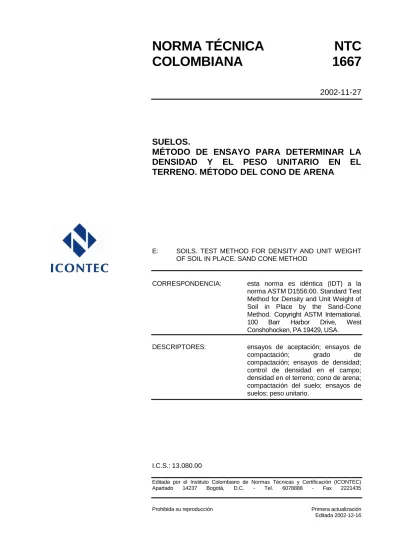

NORMA TÉCNICA
NTC
COLOMBIANA
1667
2002-11-27
SUELOS.
MÉTODO DE ENSAYO PARA DETERMINAR LA
DENSIDAD Y EL PESO UNITARIO EN EL
TERRENO. MÉTODO DEL CONO DE ARENA
E: SOILS. TEST METHOD FOR DENSITY AND UNIT WEIGHT OF SOIL IN PLACE. SAND CONE METHOD
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM D1556:00. Standard Test Method for Density and Unit Weight of Soil in Place by the Sand-Cone Method. Copyright ASTM International. 100 Barr Harbor Drive, West Conshohocken, PA 19429, USA. DESCRIPTORES: ensayos de aceptación; ensayos de
compactación; grado de compactación; ensayos de densidad; control de densidad en el campo; densidad en el terreno; cono de arena; compactación del suelo; ensayos de suelos; peso unitario.
I.C.S.: 13.080.00
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Primera actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 1667 (Primera actualización) fue ratificada por el Consejo Directivo del 2002-11-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 369905 Propiedades físicas de los suelos.
CONSULTORES DEL DESARROLLO GEOGRAL
GRUPO CONSTRUCTOR OSSA LÓPEZ S.A.
INSTITUTO NACIONAL DE VÍAS (INVIAS) MINISTERIO DE TRANSPORTE
UNIVERSIDAD NACIONAL DE COLOMBIA
Además de las anteriores, en Consulta pública el Proyecto se puso a consideración de las siguientes empresas: ASOCRETO CAMACOL CARLOS ECHEVERRY CONCRELAB CONSTRUCTORA PRECOMPRIMIDOS LTDA. EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ
EMPRESAS PÚBLICAS DE MEDELLÍN ESCUELA COLOMBIANA DE INGENIERÍA ESCUELA DE INGENIERÍA DE ANTIOQUIA ESPINOSA & RESTREPO LTDA.
EVALTEC LTDA. EVALUACIONES TÉCNICAS
GEOINGENIERÍA LTDA.
INSTITUTO COLOMBIANO DE PRODUCTORES DE CEMENTO
J.G.V. & Co. LTDA.
LASCANO Y ESGUERRA CÍA. TLDA. MALDONADO INGENIERÍA S.A. MENSULA S.A.
MOVIMIENTO DE TIERRAS Y CONSTRUCCIONES
POLITÉCNICO JAINE ISAZA CADAVID SOCIEDAD DE GEOTECNIA
SOLINGRAL LTDA. UNIANDES
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DE MEDELLÍN UNIVERSIDAD DEL CAUCA UNIVERSIDAD DEL VALLE UNIVERSIDAD EAFIT UNIVERSIDAD JAVERIANA
UNIVERSIDAD NACIONAL DE COLOMBIA UNIVERSIDAD NACIONAL FACULTAD DE MINAS
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 1667 (Primera actualización)
RESUMEN
1
SUELOS.
MÉTODO DE ENSAYO PARA DETERMINAR
LA DENSIDAD Y EL PESO UNITARIO EN EL TERRENO. MÉTODO DEL CONO DE ARENA
0. INTRODUCCIÓN
La NTC 1667 (Primera actualización) es una adopción idéntica (IDT) por traducción de la ASTM D1556:2000, Standard Test Method for Density and Unit.
1. OBJETO
1.1 Este método de ensayo se usa para determinar, en el sitio, la densidad y el peso unitario de suelos, con el aparato de cono de arena.
1.2 Este método de ensayo sirve para los suelos que no contienen cantidades apreciables de rocas o material grueso de tamaño superior a 38 mm (1½”) de diámetro.
1.3 También se puede usar este método de ensayo para determinar, in situ, la densidad y el peso unitario de suelos inalterados, siempre y cuando los vacíos naturales o los poros del suelo sean suficientemente pequeños para evitar que la arena que se usa para el ensayo penetre en los vacíos. El suelo, u otros materiales que se ensayen deben tener suficiente cohesión, o atracción de partículas, para mantener estables las paredes de un pequeño hueco, y deben ser suficientemente firmes para soportar las presiones menores que se ejercen al excavar el hueco y colocar el aparato en el, de tal manera que no se causen deformaciones ni desprendimientos.
1.4 Este método de ensayo no es adecuado para suelos orgánicos, saturados o muy plásticos, los cuales se deforman o se comprimen durante la excavación del hueco de ensayo. Es posible que este método de ensayo no sea adecuado para suelos formados por materiales granulares sueltos, suelos que contengan cantidades apreciables de material grueso superior a 38 mm (1 1/2”) ni suelos granulares con altas relaciones de vacíos, los cuales no mantienen estables las paredes del hueco de ensayo.
1.5 Cuando los materiales del ensayo contienen cantidades apreciables de partículas mayores de 38 mm (1 1/2”), o cuando se requiera que el volumen del hueco de ensayo sea superior a 2830 cm3 (0,1 ft3), se usará el método de ensayo de la norma ASTM D4914 o la ASTM D5030.
1.6 Es práctica común, en la profesión de ingeniería, usar al mismo tiempo gramos para representar tanto una unidad de masa (g) como una unidad de fuerza (gf). De esta forma se combinan implícitamente dos sistemas de unidades diferentes, es decir, el sistema absoluto y
NORMA TÉCNICA COLOMBIANA
NTC 1667 (Primera actualización)
RESUMEN
2
el sistema gravitacional. Es científicamente indeseable combinar el uso de dos sistemas separados de unidades m-g en una sola norma. Este método de ensayo fue redactado de acuerdo con el sistema gravitacional de unidades cuando se usa el sistema de m-g. En este sistema, el gramo (gf) representa una unidad de fuerza (peso). Sin embargo, no se debe considerar que el uso de balanzas o pesas que registran gramos de masa (g), o el registro de densidad en g/cm3, no está conforme con este método de ensayo.
1.7 Esta norma no pretende describir todos los problemas de seguridad, si existen, relacionados con su uso. Es responsabilidad del usuario de esta norma, determinar las prácticas de seguridad y salud adecuadas y determinar la aplicabilidad de las limitaciones regulatorias antes de su uso.
2. DOCUMENTO DE REFERENCIA
NTC 1495:2001, Suelos. Ensayo para determinar el contenido de humedad de suelos y rocas, con base en la masa (ASTM D2216:98).
ASTM D653:2001, Terminology Relating to Soil, Rock, and Contained Fluids.
ASTM D698: 2000, Test Method for Laboratory Compaction Characteristics of Soil Using Standard Effort (12,400 ft.lbf/ft3(600 KN.m/m3)).
ASTM D1557:2000, Test Method for Laboratory Compaction Characteristics of Soil Using Modified Effort (56,000 ftlbf/ft3 (2,700 kN-m/m3)).
ASTM D3584, Practice for Indexting Papers and Reports on Soil and Rock for Engineering Purposes.
ASTM D3740:2001, Practice for Minimum Requirements for Agencies Engaged in the Testing and/or Inspection of Soil and Rock as Used in Engineering Design and Construction.
ASTM D4253:2000, Test Methods for Maximum Index Density and Unit Weight of Soils Using a Vibratory Table.
ASTM D4254:2000, Test Method for Minimum Index Density and Unit Weight of Soils and Calculation of Relative Density.
ASTM D4643:2000, Test Method for Determination of Water (Moisture) Content of Soil by the Microwave Oven Method.
ASTM D4718:2001, Practice for Correction of Unit Weight and Water Content for Soils Containing Oversize Particles.
ASTM D4753:1995, Specification for Evaluating, Selecting, and Specifying Balances and Scales for Use in Testing Soil, Rock, and Related Construction Materials.
ASTM D4914:1999, Test Methods for Density of Soil and Rock in Place by the Sand Replacement Method in a Test Pit.
ASTM D4944:1998, Test Method for Field Determination of Water (Moisture) Content of Soil by the Calcium Carbide Gas Pressure Tester Method.
ASTM D4959:2000, Test Method for Determination of Water (Moisture) Content of Soil by Direct Heating Method.
NORMA TÉCNICA COLOMBIANA
NTC 1667 (Primera actualización)
RESUMEN
3
ASTM D5030:1994, Test Method for Density of Soil and Rock in Place by the Water Replacement Method in a Test Pit.
3. TERMINOLOGÍA 3.1 DEFINICIONES
Todas las definiciones están de acuerdo con la terminología de la norma ASTM D653.
3.2 DEFINICIÓN DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA 3.2.1
capa compactada
una capa de suelo compactado.
