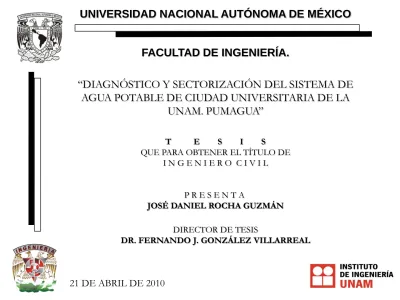

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
FACULTAD DE INGENIERÍA.
“DIAGNÓSTICO Y SECTORIZACIÓN DEL SISTEMA DE AGUA POTABLE DE CIUDAD UNIVERSITARIA DE LA
UNAM. PUMAGUA”
T E S I S
QUE PARA OBTENER EL TÍTULO DE I N G E N I E R O C I V I L
P R E S E N T A
JOSÉ DANIEL ROCHA GUZMÁN
DIRECTOR DE TESIS
DR. FERNANDO J. GONZÁLEZ VILLARREAL
I. Antecedentes y Metas.
•
IV Foro Mundial del Agua: Idea de celebrar un
encuentro Universitario.
•
Primer Encuentro Universitario del Agua:
Programa específico de uso eficiente del agua
para la UNAM.
•
En 2007, el Consejo Universitario: medidas
concretas para el uso eficiente del agua.
Metas PUMAGUA...
En
2008
, se puso en marcha el “Programa de Manejo, Uso y Reuso del Agua en la UNAM” (PUMAGUA).Infraestructura Hidráulica de Ciudad
Universitaria
Sistema de Drenaje
Sistema de Tratamiento de Aguas Residuales Sistema de Riego
Infraestructura Hidráulica
CU Sistema de Aguas Pluviales
Sistema de Recarga al Acuífero
Diagnóstico. Drenaje, Riego y Tratamiento
de Aguas
Sistema de Drenaje
40 Km de red de drenaje
400 Pozos de visita
18 Fosas de descarga a grietas. Dos Plantas de Tratamiento de Aguas Residuales:
PTAR. Cerro del Agua.
Se estiman que llegan 80 l/s
Capacidad de Diseño: 40 l/s
Capacidad actual: 18 l/s PTAR. Ciencias Políticas.
Capacidad de Diseño: 7 l/s
Capacidad actual: hasta 0.8 l/s
PTAR Cerro del Agua
PTAR Ciencias Políticas
Diagnóstico. Drenaje, Riego y Tratamiento
de Aguas
Red de riego y áreas verdes regadas con agua tratada y agua potable
Ciudad Universitaria: 740 Ha
•16 Pozos de Absorción. •Lavaderos sobre vialidades
Diagnóstico. Agua Potable
El sistema de Agua Potable Integra a los siguientes elementos: A) - Tres Pozos profundos
•Pozo I. Química. 31 l/s. 125 HP. 132 m
•Pozo II. Multifamiliar. 91 l/s. 250 HP. 193 m
•Pozo III. Vivero Alto.48 l/s. 250 HP. 157 m
En promedio, se extraen 100 l/s (8640 m3 por día) y
máximo 170 l/s (14688 m3 por día). Anualmente se
extrae, en promedio: 2,783, 185.4 m3
B) - Tres Tanques de Regulación.
• Tanque Bajo. 2000 m3 de capacidad.
• Tanque Alto. 4000 m3 de capacidad.
• Tanque de Vivero Alto. 6000 m3 de capacidad.
15%
59% 26%
Extracción de agua de Pozos
Química Multifamiliar Vivero Alto
Diagnóstico. Agua Potable
C) – 54 Km de Red de Distribución de Agua
47.81% 22.00% 17.96% 1.40% 10.83% Materiales de la Red de Distribución
Acero Asbesto Fierro Fundido PEAD PVC
Distribución mixta
Red de tipo combinada
300 Tomas de Agua Potable.
300 Cruceros
800 Válvulas.
45 Manómetros
35 Medidores de agua de los que
sólo 3 Funcionan.
Funcionamiento del sistema. Esquema general
Pozo Química Tanque Bajo
Pozo Multifamiliar
Pozo Vivero Alto Tanque Vivero
Alto
Diagnóstico. Agua Potable
Fugas de agua
Reportes: 2007: 236 reportes. 2008: 250 reportes 2009: 128 reportes hasta Junio 41 % de las fugas se presentan en Acero GalvanizadoPrincipales causas de fugas:
•Variación de presiones.
•Calidad de los materiales
Diagnóstico. Balance Hidráulico
0 10 20 30 40 50 60 70 80 90 100 110 120 130ENERO FEB MARZO ABRIL MAYO JUNIO JULIO AGO SEPT OCT NOV DIC
GA
ST
O
lp
s
"ESTIMACIÓN" DEL BALANCE 2008
RIEGO AGUA TRATADA= 6 lps RIEGO AGUA POTABLE= 18.8 lps CONSUMOS= 21.2 lps FUGAS= 52.5 lps
Estrategias de recuperación de
caudales
Sectorización y control de presiones.
Instrumentar programas de detección, localización y reparación de fugas.
Montar un Sistema Integral de Medición y monitoreo: Macro y micro medición
Instrumentar programas de uso eficiente de agua en las entidades
universitarias.
Intercambiar agua potable por agua tratada
Hacer uso de la vegetación de la REPSA.
Sectorización y control de presiones
Objetivo
Ejercer un mayor control operativo de la presión, la cantidad de agua,
detección de fugas, así como la calidad del agua.
Disminuir pérdidas de agua en la red.
Metodología
Etapa I. Diagnóstico del sistema.
Etapa II. Elaboración de un modelo de simulación hidráulica de la red
Etapa III. Análisis y diseño de sectores.
Etapa IV. Ejecución en campo del proyecto de sectorización.
Sectorización y control de presiones
2.- Elaboración de un modelo de simulación hidráulica de la red (Modelación Dinámica, flujo no permanente o periodo extendido)
Modelo de periodos extendidos
Nodos: • Elevación • Demanda • Ubicación •Variación de la demanda Propiedades Tuberías: • Diámetro • Longitud • Rugosidad Tanques: • Nivel de agua • Elevación • Ubicación •Dimensiones Válvulas: • Tipo de función • Diámetro • Estado Bombas: • Curva Q-H-n • Nivel dinámico • Ubicación
Resultados para cada hora del día
Nodos: • Presiones Tuberías: • Gastos • Velocidades
m j i ij q i n Q 1 , 2 , 1 0 g V D L f hf 2 2 Pérdidas por fricción Ecuación de continuidadSectorización del Sistema de Agua
Potable
3.- Análisis y diseño de sectores
Modelación matemática:
Cinco Sectores Hidráulicos (SH).
Dos Sectores Hidráulicos con Control de Presiones
Sin control de Presiones
Con control de Presiones
Reportes de Fugas
Sectores Hidráulicos
20 l/s
5 l/s
1.6 l/s
11 l/s
13 l/s
4.- Ejecución en campoMedición de Pérdidas en la red y Relación
Gasto - Fugas
GASTOS SEMANALES (30 MAY-5 JUN) EN SECTOR BAJO CU
0 5 10 15 20 25 30 35 40 45 50 06 :00 06 :00 06 :00 06 :00 06 :00 06 :00 06 :00 GA ST OS EN lp s CONSUMO=6.1 lps SUMINISTRO=25 lps
SABADO DOMINGO LUNES MARTES MIÉRCOLES JUEVES VIERNES
FUGAS=18.9 LPS 75%
MEDICIONES EN EL SECTOR 5 (VIERNES 14-LUNES 17 AG 09)
0 2 4 6 8 10 12 14 16 18 20 22 24 1 1 :3 0 1 3 :3 0 1 5 :3 0 1 7 :3 0 1 9 :3 0 2 1 :3 0 2 3 :3 0 0 1 :3 0 0 3 :3 0 0 5 :3 0 0 7 :3 0 0 9 :3 0 1 1 :3 0 1 3 :3 0 1 5 :3 0 1 7 :3 0 1 9 :3 0 2 1 :3 0 2 3 :3 0 0 1 :3 0 0 3 :3 0 0 5 :3 0 0 7 :3 0 0 9 :3 0 1 1 :3 0 1 3 :3 0 1 5 :3 0 1 7 :3 0 1 9 :3 0 2 1 :3 0 2 3 :3 0 0 1 :3 0 0 3 :3 0 0 5 :3 0 0 7 :3 0 0 9 :3 0 1 1 :3 0 G A ST O l p s CONSUMO=1.9 lps FUGAS=12.8 lps
2.- Sectores Hidráulicos. Cuadro resumen
Sector
Hidráulico Usuarios Tendencia
Longitud de tubería (m) Demanda media estimada (lps) Pérdidas (l/s) Presiones medias en la red (mca) SH1 41,500.00 Investigación 14,110.00 9.61 20.00 55 SH2 38,650.00 Académico 8,884.00 8.95 5.00 40 SH3 35,000.00 Administrativo 10,545.00 8.10 11.00 45 SH4 3,780.00 Administrativo 4,510.00 0.88 1.60 30 SH5 13,750.00 Cultural/Administrativo 15,446.00 3.18 13.00 20 132,680.00 53,495.00 30.71 50.60 Tipos de usuario
Académico (Usuario tipo A),
Investigación (Usuario tipo B), Cultural (Por medir) (Usuario tipo C), Administrativo (Usuario tipo D) y
Servicios (Usuario tipo E).
Un edificio de investigación consume hasta 3 veces más agua que un edificio administrativo y 5 veces más
que uno de servicios. 0
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Ga s to (l/s ) Hora
Patrón de suministro para diferentes tipos de usuario en CU. UNAM
Sistema Integral de Medición Automatizado
300
Medidores volumétricos. (34 % de avance)10
Medidores Electromagnéticos (50 % avance)3
Sensores de Nivel
(30 % de avance)
7
Concentradores de datos (Gateway) (28 % de avance) Sistema Integral de MediciónObjetivo del sistema.
Sistema Integral de Medición
Estación central
Usuarios
Concentrador
Recuperación de Caudales en edificios.
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 01/01/2010 00:34 01/02/2010 12:34 01/04/2010 00:34 01/05/2010 12:34 01/07/2010 00:34 01/08/2010 12:34 01/10/2010 00:34 01/11/2010 12:34 01/13/2010 12:34:51 am 01/14/2010 12:34:51 pm 01/16/2010 12:34:51 am 01/17/2010 12:34:51 pm 01/19/2010 12:34:51 am 01/20/2010 12:34:51 pm 01/22/2010 12:34:51 am 01/23/2010 12:34:51 pm 01/25/2010 1:52:38 am 01/26/2010 1:52:38 pm 01/28/2010 1:52:38 am 01/29/2010 1:52:38 pm 01/31/2010 1:52:38 am 02/01/2010 13:52 02/03/2010 01:52 02/04/2010 13:52 02/06/2010 01:51 02/07/2010 13:51 02/09/2010 01:51 02/10/2010 13:51 02/12/2010 01:51 02/13/2010 1:51:17 pm 02/15/2010 1:51:17 am 02/16/2010 1:51:17 pm 02/18/2010 1:51:17 am 02/19/2010 1:51:17 pm 02/21/2010 1:51:17 am 02/22/2010 1:51:17 pm 02/24/2010 1:51:17 am 02/25/2010 1:51:17 pm 02/27/2010 1:51:17 am 02/28/2010 1:51:17 pm Litros por s e gund o (l/s ) PUMAGUASuministro Horario Enero-Febrero Edificio 10. FMVZ.
Fuga reparada
Vol. Fuga por día = 13 m3
Con la Instalación de los medidores en las tomas de agua de los edificios se han logrado recuperar 83.5 m3 de agua por día. En la red de distribución se han recuperado 1000 m3 de agua por día.
Resultados del programa de uso eficiente de agua en edificio 5 del Instituto de Ingeniería de la UNAM
Edificio 5. Subdirección de Hidráulica y Ambiental •225 personas •625 m2 •Tipo B. (Investigación) •34 Puntos de Consumo de agua.
Suministro (S) = Consumo (c) + Perdidas (P)
Balance Hidráulico Características
Sustitución de muebles de baño
Conclusiones
La problemática del uso y reuso del agua en la UNAM es semejante a la de otras
congregaciones
humanas-La infraestructura hidráulica en CU ha rebasado su vida útil.
Menos del 10% del agua extraída de los pozos se reutiliza para el riego de áreas verdes.
En Ciudad Universitaria se pierde en fugas
50.0 % del agua extraída: Se estima que 60% de las fugas no son visibles.
De acuerdo al balance hidráulico elaborado,
se destina una cantidad de agua similar al riego de áreas verdes y la que se consume.
Conclusiones
De acuerdo a las primeras mediciones, al interior de las entidades se pierde del orden del 21% del suministro. (Después del medidor)
El modelo matemático de la red mostró la conveniencia de segmentarla en cinco sectores hidráulicos. Dos de ellos con control de Presiones.
Durante el diseño de los sectores se estimó
que en las zonas donde se controlará presión
nocturna se podrán ahorrar hasta 17 l/s en los sectores con control de presiones.
Una vez sectorizada la red, se implementará un programa de detección y reparación de fugas lo cual permitirá recuperar un caudal aproximado de 8 l/s.
Conclusiones
Se han establecido recomendaciones para asegurar muebles de bajo consumo de agua en las entidades de la Universidad.
La sustitución de muebles de baño está generando que los suministros de agua se reduzcan hasta en un 40 %.
Se está iniciando a sensibilizar a las entidades en el asunto del agua.
