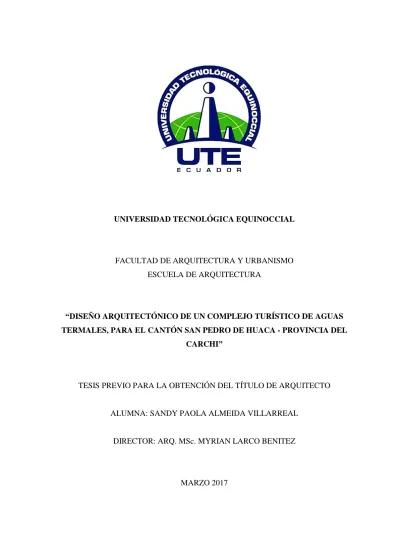

UNIVERSIDAD TECNOLÓGICA EQUINOCCIAL

FACULTAD DE ARQUITECTURA Y URBANISMO ESCUELA DE ARQUITECTURA

“DISEÑO ARQUITECTÓNICO DE UN COMPLEJO TURÍSTICO DE AGUAS TERMALES, PARA EL CANTÓN SAN PEDRO DE HUACA - PROVINCIA DEL

CARCHI”

TESIS PREVIO PARA LA OBTENCIÓN DEL TÍTULO DE ARQUITECTO

ALUMNA: SANDY PAOLA ALMEIDA VILLARREAL

DIRECTOR: ARQ. MSc. MYRIAN LARCO BENITEZ

(2)

Por medio de la presente certifico que la Srta. Sandy Paola Almeida Villarreal, ha realizado y concluido su trabajo de grado, titulado: "DISEÑO ARQUITECTÓNICO DE UN COMPLEJO TURÍSTICO DE AGUAS TERMALES, PARA EL CANTÓN SAN PEDRO DE HUACA - PROVINCIA DEL CARCHI" para la obtención del título de Arquitecta de acuerdo con el plan aprobado previamente por el Consejo de Investigación de la Facultad de Arquitectura y Urbanismo.

De igual manera asumo la responsabilidad por los resultados alcanzados en el presente trabajo de titulación.

(3)

Yo, Sandy Paola Almeida Villarreal, declaro que el presente trabajo de investigación es de mi autoría y que los resultados de esta investigación son auténticos y originales. Como autor, asumo la responsabilidad legal y académica de los contenidos de este trabajo de grado.

(4)

(5)

Agradezco a Dios por darme la fuerza para poder culminar mis estudios, guiándome por el buen camino y dándome bendiciones para seguir siempre adelante.

Agradezco a mis padres, hermano, y futuro esposo por acompañarme y ayudarme durante este largo camino.

Agradezco a la Universidad Tecnológica Equinoccial y a los profesores quien con su enseñanza, paciencia y dedicación supieron inculcar en mí las mejores enseñanzas para conseguir un nivel académico de excelencia.

(6)

BIBLIOTECA UNIVERSITARIA

FORMULARIO DE REGISTRO BIBLIOGRÁFICO

PROYECTO DE TITULACIÓN

DATOS DE CONTACTO

CEDULA DE IDENTIDAD 0401456975

APELLIDOS Y NOMBRES Sandy Paola Almeida Villarreal

DIRECCIÓN Calle Fernando de Santillán Nº 24 - 61 y Av.

La Gasca

EMAIL [email protected]

TELÉFONO FIJO 023211196

TELÉFONO MÓVIL 0987603987

DATOS DE LA OBRA

TITULO “DISEÑO ARQUITECTÓNICO DE UN

COMPLEJO TURÍSTICO DE AGUAS

TERMALES, PARA EL CANTÓN SAN PEDRO DE HUACA - PROVINCIA DEL CARCHI”

AUTOR Sandy Paola Almeida Villarreal

FECHA DE ENTREGA DEL PROYECTO DE TITULACIÓN

Marzo, 2017

DIRECTOR DEL PROYECTO DE TITULACION

Arq. Myriam Larco

PROGRAMA PREGRADO POSGRADO

(7)

palabras “Diseño Arquitectónico de un Complejo

Turístico de Aguas Termales, para el Cantón San Pedro de Huaca - Provincia del Carchi” tiene como objetivo principal brindar al Cantón San Pedro de Huaca un centro de recreación social acorde a las necesidades de la vida moderna, donde grandes y chicos puedan disfrutar no solo de los beneficios que nos ofrece la naturaleza, sino de las diferentes actividades deportivas y recreativas con las que cuenta un Complejo Turístico y Hotelero de calidad.

El proyecto arquitectónico está enfocado a través de su implantación en potenciar, promover y dar a conocer no solo el Cantón San Pedro de Huaca, sino por ende la Provincia del Carchi a través de sus recursos naturales y culturales más relevantes.

La propuesta arquitectónica parte de la necesidad que tiene la población del Cantón San Pedro de Huca de beneficiarse de un espacio recreativo donde propios y extranjeros puedan entrar en contacto directo con la naturaleza, respirar el aire puro de sus verdes campos y por un momento salir del estrés y la contaminación de las grandes ciudades.

PALABRAS CLAVES Turismo, complejo turístico, hospedaje, aguas

termales, espacios arquitectónicos.

ABSTRACT The present project of end of race on the

(8)

objective to offer to the Canton San Pedro de Huaca a center of social recreation according to The needs of modern life, where large and small children can enjoy not only the benefits that nature offers us, but also the different sports and recreational activities with a quality Tourism and Hotel Complex.

The architectural project is focused through its implementation in promoting, promoting and publicizing not only the San Pedro de Huaca Canton, but also the Province of Carchi through its most relevant natural and cultural resources.

The architectural proposal is based on the need of the population of the San Pedro de Huca Canton to benefit from a recreational space where its own and foreigners can enter into direct contact with nature, breathe the fresh air of its green fields and for a moment leave the Stress and pollution of large cities.

KEYWORDS Tourism, tourist complex, lodging, hot springs,

architectural spaces.

(9)

BIBLIOTECA UNIVERSITARIA

DECLARACIÓN Y AUTORIZACIÓN

Yo, SANDY PAOLA ALMEIDA VILLARREAL, C.I. 0401456975 autor del proyecto titulado DISEÑO ARQUITECTÓNICO DE UN COMPLEJO TURÍSTICO DE AGUAS TERMALES, PARA EL CANTÓN SAN PEDRO DE HUACA - PROVINCIA DEL CARCHI, previo a la obtención del título de ARQUITECTO en la Universidad Tecnológica Equinoccial.

1 Declaro tener pleno conocimiento de la obligación que tienen las instituciones de Educación Superior, de conformidad con el artículo 144 de la Ley Orgánica de Educación Superior, de entregar a la SENESCYT en formato digital una copia del referido trabajo de graduación para que sea integrado al Sistema Nacional de información de la Educación Superior del Ecuador para su difusión pública respetando los derechos del autor.

2 Autorizo a la BIBLIOTECA de la Universidad Tecnológica Equinoccial a tener una copia del referido trabajo de fin de carrera con el propósito de generar un Repositorio que democratice la información, respetando las políticas de propiedad intelectual vigentes.

(10)

CERTIFICACIÓN DEL TUTOR ... ii

DECLARACIÓN DE AUTENTICIDAD ... iii

DEDICATORIA ... iv

AGRADECIMIENTO ... v

FORMULARIO DE REGISTRO BIBLIOGRÁFICO ... vi

DECLARACIÓN Y AUTORIZACIÓN ... ix

ÍNDICE DE CONTENIDOS ... ix

ÍNDICE DE TABLAS ... xv

ÍNDICE DE IMÁGENES ... xvi

INTRODUCCIÓN ... 1

I.1. TÍTULO DEL PROYECTO ... 2

I.2. ARGUMENTACIÓN DEL TEMA Y ALCANCE ... 2

I.3. IMPORTANCIA ... 3

I.4. JUSTIFICACIÓN ... 3

I.5. PLANTEAMIENTO DEL PROBLEMA ... 7

I.6. FORMULACIÓN DE OBJETIVOS ... 9

I.6.1. Objetivo General ... 9

I.6.2. Objetivos Específicos ... 10

I.7. METODOLOGÍA DE LA INVESTIGACIÓN ... 10

I.8. RESULTADOS ESPERADOS ... 11

I.9. VIABILIDAD DEL PROYECTO ... 11

CAPÍTULO l ... 13

1.1. MARCO TEÓRICO - CONCEPTUAL DEL PROYECTO ... 13

1.1.1. Marco Conceptual ... 13

1.1.1.1. Complejo Turístico de AguasTermales ... 13

1.1.1.2. Alojamiento Turístico ... 13

1.1.1.3. Turismo ... 13

(11)

1.1.1.6. Clasificación según el origen geológico ... 22

1.1.1.7. Clasificación según la temperatura ... 22

1.1.1.8. Efecto de las Aguas Termales en el cuerpo humano ... 22

1.1.1.9. Enfermedades que combaten las Aguas Termales ... 23

1.1.1.10. Piscinas de Agua Termal ... 23

1.1.1.11. Duchas ... 24

1.1.1.12. Chorros ... 24

1.1.1.13. SaunaSeco ... 25

1.1.1.14. Sauna Húmedo ... 25

1.1.1.15. Baños de Cajón ... 26

1.1.1.16. Hidromasaje ... 26

1.1.1.17. Diferencia de Establecimientos... 27

1.2.1. Marco Histórico ... 29

1.2.1.1. Arte Antiguo -Complejos Termales ... 29

1.2.1.2. Evolución del Turismo en el Ecuador... 33

1.2.1.3. Ministerio de Turismo en el Ecuador ... 34

1.3.1. Marco Referencial... 35

1.3.1.1. Referente Internacional ... 35

1.3.1.2. Referente Nacional... 41

1.4.1. Marco Legal ... 47

1.4.1.1. Plan Nacional del Buen Vivir 2013 – 2017 ... 47

1.4.1.2. Organización Mundial de la Salud ... 48

1.4.1.3. SENAGUA y Ley de Aguas ... 49

1.4.1.4. Ley de Turismo ... 50

1.4.1.5. Plan de Desarrollo y Ordenamiento Territorial ... 51

1.5.1. Marco Normativo ... 51

1.5.1.1. Ordenanza Municipal del Cantón San Pedro de Huaca ... 52

1.5.1.2. Normativa ... 52

(12)

2.1. PRECEDENTES GENERALES Y ESPECÍFICOS PARA EL PROYECTO -

CONTEXTO DE ENTORNO ... 56

2.1.1. Análisis Socio Espacial ... 56

2.1.1.1. Actividades y Ramas de Ocupación ... 56

2.1.1.2. Población ... 58

2.1.1.3. Características Étnicas y Culturales ... 61

2.2.1. Análisis Físico - Ambiental ... 62

2.2.1.1. Ubicación ... 62

2.2.1.2. Límites ... 63

2.2.1.3. División Política ... 64

2.2.1.4. Características del Entorno Geográfico ... 65

2.2.1.5. Zonas de Ocupación de Suelo ... 66

2.2.1.6. Datos Históricos ... 67

2.2.1.7. Atractivos TurísticosNaturales y Culturales ... 69

2.2.1.8. Orografía ... 74

2.2.1.9. Hidrografía ... 75

2.2.1.10. Climatología ... 76

2.2.1.11. Orientación ... 77

2.2.1.12. Riesgos ... 80

2.2.1.13. Ecología ... 82

2.3.1. Análisis Macro Urbano ... 85

2.3.1.1. Relación con la Infraestructura Urbana del Cantón ... 85

2.4.1. Análisisde Entorno ... 87

2.4.1.1. Análisis Vial y de Transporte ... 87

2.5.1. Análisis de Equipamientos ... 90

2.5.1.1 Equipamientos ... 90

2.6.1 Análisis del Sitio de Estudio ... 98

2.6.1.1. Ubicación del Terreno ... 98

2.6.1.2. Terreno / Topografía ... 100

2.6.1.3. Climatología ... 102

(13)

2.6.1.6 .Vertientes de Aguas Termalescerca al terreno... 105

2.6.1.7. Vegetación ... 107

2.6.1.8. Análisis Espacial de Impactos ... 107

2.2. ARQUITECTÓNICO ... 109

2.2.1. Programa Arquitectónico ... 109

2.2.1.1. Necesidad, Actividad, Espacio ... 109

2.2.1.2. Cuadro de Programación ... 110

2.2.1.3. Relaciones, Organigramas y Relaciones Espaciales ... 115

2.2.2. Idea Fuerza ... 115

2.2.2.1. Ideas Conceptuales... 116

2.2.2.2. Concepto Arquitectónico ... 119

2.2.2.3. Aplicación del Concepto ... 120

2.2.2.4. Análisis y Propuesta ... 121

2.2.3. Estrategias ... 122

2.2.3.1. Aspectos Formales ... 122

2.2.3.2. Aspectos Espaciales ... 126

2.2.3.3. Aspectos Constructivos ... 126

2.2.4. Aspectos de la Sustentabilidad ... 130

2.2.5. Zonificación ... 131

CAPÍTULO IlI ... 133

3.1. ANTEPROYECTO Y PROYECTO DEFINITIVO ... 133

3.1.1. Perspectivas y Planos Arquitectónicos ... 133

3.1.1.1. Perspectivas ... 133

3.1.1.2. Planos Arquitectónicos ... 137

3.2.1. Presupuesto y Cronograma Valorado de Trabajos ... 138

3.2.1.1. Presupuesto ... 138

3.2.1.2. Cronograma Valorado de Trabajos ... 144

3.3.1. Maquetas y Modelos tridimensionales del proyecto ... 156

3.3.1.1. Maqueta de Entorno ... 156

(14)

3.3.2. Láminas de Presentación ... 163

3.3.2.1. Lámina 1 ... 163

3.3.2.2. Lámina 2 ... 164

CONCLUSIONES Y RECOMENDACIONES ... 165

Conclusiones ... 165

Recomendaciones ... 166

ANEXOS ... 167

BIBLIOGRAFÍA ... 201

Artículos y Documentos ... 201

(15)

Tabla 1.1. Marco Normativo ... 52

Tabla 1.2. Requerimientos de Equipamientos de Servicios Sociales ... 54

Tabla 1.3. Dimensión de Rampas ... 55

Tabla 2.1. Análisis Demográfico ... 59

Tabla 2.2. Población- Estructura Etaria ... 60

Tabla 2.3. Zonas de Ocupación del Suelo ... 66

Tabla 2.4. Atractivos Turísticos Naturales y Culturales ... 69

Tabla 2.5. Cuadro de Orientación ... 78

Tabla 2.6. Impacto y Nivel de Afectación ... 83

Tabla 2.7. Ecosistemas Frágiles ... 84

Tabla 2.8. Potenciales y Ecosistemas para Servicios Ambientales ... 84

Tabla 2.9. Condiciones Climáticas del Sector ... 105

Tabla 2.10. Vertientes de Agua Termal ... 106

(16)

Imagen I.2. Perfil de Vías Propuestas ... 6

Imagen I.3. Mapa Turístico del Cantón San Pedro de Huaca ... 7

Imagen I.4. Mapa de Actores del Territorio ... 9

Imagen 1.1. Turismo Rural ... 14

Imagen 1.2. Turismo de Naturaleza ... 14

Imagen 1.3. Turismo Ecológico ... 15

Imagen 1.4. Turismo de Aventura ... 15

Imagen 1.5. Turismo Termal ... 16

Imagen 1.6. Turismo de Salud ... 16

Imagen 1.7. Turismo Cultural ... 16

Imagen 1.8. Turismo Histórico ... 17

Imagen 1.9. Turismo Religioso ... 17

Imagen 1.10. Turismo Arqueológico ... 18

Imagen 1.11. Cicloturismo ... 18

Imagen 1.12. Turismo Deportivo... 18

Imagen 1.13. Turismo Gastronómico ... 19

Imagen 1.14. Energía Geotérmica ... 20

Imagen 1.15. Zona de Alta Temperatura ... 21

Imagen 1.17. Piscinas de Agua Termal ... 23

Imagen 1.18. Duchas ... 24

Imagen 1.19. Chorros ... 25

Imagen 1.20. Sauna Seco ... 25

Imagen 1.21. Sauna Húmedo ... 26

Imagen 1.22. Baños de Cajón ... 26

Imagen 1.23. Hidromasaje ... 27

Imagen 1.24. Balneario o Estación Termal ... 27

Imagen 1.25. SPA ... 28

Imagen 1.26. Centro de Talasoterapia ... 28

Imagen 1.27. Termas - Cultura Griega y Romana ... 30

(17)

Imagen 1.30. Termas – Siglo VII Antigua Europa Cristiana ... 31

Imagen 1.31. Termas – Siglo XI y XVI Descubrimiento de la Imprenta ... 32

Imagen 1.32. Termas – Siglo XVII y XVIII Médicos en Hidroterapia ... 32

Imagen 1.33. Termas – Siglo XIX Médicos Especialistas ... 33

Imagen 1.34. Termas en la actualidad ... 33

Imagen 1.35. Ubicación Termas de Vals ... 35

Imagen 1.36. Termas de Vals - Suiza ... 36

Imagen 1.37. Fachada Principal - Termas de Vals ... 37

Imagen 1.38. Esquema Funcional Nivel 1 - Termas de Vals ... 37

Imagen 1.39. Nivel 1 - Termas de Vals ... 38

Imagen 1.40. Sótano 1 - Termas de Vals ... 39

Imagen 1.41. Sótano 2 - Termas de Vals ... 39

Imagen 1.43. Visuales, Corte Transversal - Termas de Vals ... 40

Imagen 1.44. Ubicación Termas de Papallacta ... 41

Imagen 1.46. Zonificación- Termas de Papallacta ... 43

Imagen 1.47. Ingresos y Circulación - Termas de Papallacta... 43

Imagen 1.48. Aspecto funcional - Termas de Papallacta... 44

Imagen 1.49. Complejo Ecoturístico Aguas Hediondas - Carchi ... 45

Imagen 1.50. Complejo Ecoturístico Aguas Hediondas - Carchi ... 46

Imagen 1.51. Objetivos del Plan Nacional del Buen Vivir... 47

Imagen 2.1. Población Económicamente Activa (PEA) ... 57

Imagen 2.2. Categoría Ocupacional - Cantón San Pedro de Huaca ... 58

Imagen 2.3. Distribución Poblacional - Cantón San Pedro de Huaca ... 58

Imagen 2.4. Crecimiento Poblacional - Cantón San Pedro de Huaca ... 60

Imagen 2.5. Tasa de Crecimiento Poblacional - Provincia del Carchi ... 61

Imagen 2.6. Etnias y Culturas - Cantón San Pedro de Huaca ... 62

Imagen 2.7. Ubicación del Cantón San Pedro de Huaca ... 63

Imagen 2.8. Cantones de la Provincia del Carchi ... 64

Imagen 2.9. Parroquias del Cantón San Pedro de Huaca ... 65

Imagen 2.10. Zonas de Ocupación del Suelo ... 67

(18)

Imagen 2.13. Los Páramos ... 71

Imagen 2.14. Los Pantanos ... 71

Imagen 2.15. Nariz del Diablo ... 72

Imagen 2.16. Cascada El Mirado ... 72

Imagen 2.17. Cascada La Bretaña ... 73

Imagen 2.18. Iglesia de La Purificación ... 73

Imagen 2.19. Museo Arqueológico ... 74

Imagen 2.20. Hidrografía ... 75

Imagen 2.21. Diagrama Ombrotérmico ... 76

Imagen 2.22. Asoleamiento y Vientos ... 78

Imagen 2.23. Horas de Sol ... 79

Imagen 2.24. Diagrama Solar ... 79

Imagen 2.25. Riesgos Sísmicos ... 81

Imagen 2.26. Vialidad ... 88

Imagen 2.27. Tipo de Vías ... 89

Imagen 2.28. Equipamientos ... 90

Imagen 2.29. Equipamiento de Educación ... 91

Imagen 2.30. Equipamiento de Salud ... 92

Imagen 2.31. Equipamiento Cultural ... 93

Imagen 2.32. Equipamiento Religioso... 94

Imagen 2.33. Equipamiento Recreativo y de Deportes ... 95

Imagen 2.34. Equipamiento de Servicios Funerarios ... 96

Imagen 2.35. Equipamiento de Seguridad ... 97

Imagen 2.36. Ubicación del Terreno ... 99

Imagen 2.37. Cortes Topográficos... 101

Imagen 2.38. Visuales ... 103

Imagen 2.39. Asoleamiento ... 103

Imagen 2.40. Viento ... 104

Imagen 2.41. Vertientes de Aguas Termales ... 106

Imagen 2.42. Organigrama Funcional ... 115

(19)

Imagen 2.45. Ideas Conceptuales 2 ... 117

Imagen 2.48. Concepto Arquitectónico ... 119

Imagen 2.49. Aplicación del Concepto 1... 120

Imagen 2.50. Aplicación del Concepto 2... 120

Imagen 2.51. Zonas ... 122

Imagen 2.52. Circulación en Zigzag ... 123

Imagen 2.53. Porcentaje de Pendiente ... 124

Imagen 2.54. Color ... 125

Imagen 2.55. Estructural 1 ... 127

Imagen 2.58. Sustentabilidad ... 130

Imagen 2.59. Relaciones Funcionales ... 131

Imagen 2.60. Zonificación General ... 132

Imagen 3.1. Perspectiva 1 ... 133

Imagen 3.6. Perspectiva 6 - 7... 135

Imagen 3.7. Perspectiva 8 - 9... 135

Imagen 3.8. Perspectiva Interior 10 - 11... 136

Imagen 3.9. Perspectiva Interior 12 - 13... 136

Imagen 3.10. Perspectiva Interior 14 - 15 ... 136

Imagen 3.12. Maqueta de Entorno 1 ... 156

(20)

Imagen 3.15. Maqueta de Entorno 4 ... 157

Imagen 3.16. Maqueta Arquitectónica 1... 158

Imagen 3.22. Maqueta de Detalle 1 ... 161

Imagen 3.26. Lamina de Presentación 1 ... 163

... 164

Imagen 3.27. Lamina de Presentación 2 ... 164

Imagen 3.28. Fotografía 1 ... 172

(21)

El presente trabajo de fin de carrera tiene como objetivo la realización del Diseño Arquitectónico de un Complejo Turístico de Aguas Termales para el Cantón San Pedro de Huaca en la Provincia del Carchi. Esta propuesta se ha realizado al encontrar un déficit en cuanto a equipamientos de recreación y diversión para el sector, es así que el propósito del proyecto es satisfacer una necesidad real que posee la población del Cantón San Pedro de Huaca. El problema de igual forma no solo se ha reflejado en el desperdicio de dar a conocer a los visitantes de los bellos paisajes con los que cuenta el Cantón, sino que a su vez no cuenta con una infraestructura adecuada para recibirlos. De esta manera el centro de diversión será el resultado de un diseño arquitectónico, que a través de sus funciones, satisfágalas las necesidades de dicho problema.

El proyecto a efectuarse logrará ser un gran hito arquitectónico para el Cantón San Pedro de Huaca, dando a propios y extraños un equipamiento donde los visitantes puedan distraerse, interactuar y entretenerse entre familia y amigos. El proyecto se enfoca en diseñar espacios que logren resolver la utilización adecuada de cada una de las instalaciones a través del bajo impacto ambiental y protegiendo los recursos naturales, mediante planes y acciones sustentables.

De igual forma el proyecto pretende aprovechar de manera responsable las vertientes de aguas termales existentes cerca al terreno a ser intervenido; de esta manera se pretende dar un servicio para curar infecciones cutáneas y artríticas en turistas que padezcan de alguna dolencia corporal, o que sencillamente deseen practicar algún deporte o descansar y salir del arduo estrés cotidiano de la ciudad.

(22)

Diseño Arquitectónico de un Complejo Turístico de Aguas Termales para el Cantón San Pedro de Huaca - Provincia del Carchi.

I.2. ARGUMENTACIÓN DEL TEMA Y ALCANCE

Según el Ministerio de Turismo en el Ecuador la actividad turística representa el 4.2% del PIB, que equivalente a 680 millones de dólares al año, económicamente esta cantidad es importante tomando en cuenta que cerca del 80% del presupuesto general de estado se financia con la venta de petróleo y derivados, y existen reservas solo para 20 años.

El Ministerio de Turismo del Ecuador destaca que el 2014 fue uno de los años de mayor crecimiento y desarrollo para el turismo en el país, la llegada de visitantes extranjeros creció notablemente en un 14%, muy por encima del crecimiento turístico mundial4%previsto por la Organización Mundial de Turismo, por lo que este toma cada vez más fuerza como un eje fundamental para el desarrollo socioeconómico de los pueblos. El trabajo en conjunto de los sectores públicos y privados ha marcado el camino, para posicionar al sector turístico como la tercera fuente de ingresos más favorables para el país.

Actualmente en nuestro país el turismo se ha convertido en uno de los primeros lugares de ingresos económicos después del petróleo, al ser un país mega diverso con diferentes atractivos turísticos, todas sus provincias se caracterizan por tener un sinnúmero de recursos naturales y culturales de gran valor; entre ellas se ubica al norte del Ecuador, la Provincia del Carchi que forma parte de la Región Andina y es conocida como la puerta de entrada al turismo y al comercio ecuatoriano. La Provincia está conformada por 6 Cantones, entre ellos se destaca el Cantón San Pedro de Huaca; siempre vivo por sus fiestas, tradiciones y su gran variedad de riqueza natural.

(23)

Turístico del Cantón y de la Provincia en general.

I.3. IMPORTANCIA

La necesidad de un Complejo Turístico de Aguas Termales para las organizaciones de apoyo y las autoridades a cargo, es importante, ya que por medio de estos centros de diversión y estadía temporal, se pretende servir a la población del Cantón San Pedro de Huaca, y por ende a la Provincia del Carchi, mejorando así las condiciones del lugar por medio del aprovechamiento de las potencialidades que brinda el territorio y las oportunidades que existen de incrementar el turismo en el Cantón. Así mismo el Complejo Turístico de Agua Termal generará un prototipo de diseño, un motivo de interés esencial para la población, en un ambiente atractivo con áreas naturales bien conservadas; que impulsará el desarrollo turístico y generará fuentes de trabajo, con personal lo suficientemente capacitado, comprometido y organizado para brindar al turista los mejores servicios de atención.

I.4. JUSTIFICACIÓN

La posición geográfica, la variedad de flora, fauna, y de cultura convierten al Cantón San Pedro de Huaca en una zona de potencia natural, lo que permite desarrollar el turismo en la zona, y convertir a este lugar en una fuente generadora de divisas y empleo.

(24)

Virgen de la Purificación, Museo Arqueológico(Cantón San Pedro de Huaca) y demás lugares turísticos con los que cuenta la Provincia; ya que es de gran orgullo contar con un patrimonio tan maravilloso y rico en biodiversidad; generando así un valor agregado como recurso turístico, que nos recuerda nuestra cultura, nuestras raíces y nos proyecta hacia un futuro mejor.

Imagen I.1. Mapa Turístico de la Provincia del Carchi

Fuente: JUAN C. SANTACRUZ; “Mapas turísticos del Carchi.”

(25)

generado que dentro de esta zona no existan los equipamientos adecuados para su desarrollo.

La afluencia de visitantes al Cantón San Pedro de Huaca, evidencia que en esta zona es posible la construcción de este tipo de equipamientos, para convertirlo de esta manera, en un nuevo hito arquitectónico, un espacio con instalaciones que estén acordes a los estándares de privacidad, calidad y confort exigidos por las normas de Turismo Nº465.

La vinculación directa a actividades socios culturales y tradicionales de la zona justificará de manera que la población del Cantón San Pedro de Huaca se vea directamente identificada con su historia, su cultura y su tradición.

Dentro de los objetivos estratégicos para la realización del Complejo Turístico de Aguas Termales es valedero destacar algunos puntos importantes como:

 El ecuatoriano que sale del país y se dirige al vecino país de Colombia a realizar

sus adquisiciones, necesita de un sitio de recreación y alojamiento temporal para su estadía de una o dos noches, que cuente con las áreas necesarias para su descanso, entretenimiento y diversión.

 El Complejo Turístico de Agua Termal se encuentra ubicado en una zona radial y

estratégica, para que a través de este punto base, el turista local o extranjero que desea conocer los sitios turísticos más relevantes del Cantón o de la Provincia, pueda acceder de la mejor manera a estos centros de atracción y diversión turística.

 Las fiestas de La Virgen de la Purificación se realizan los primeros días de febrero

(26)

muy variada y exquisita. En las instalaciones del Complejo Turístico de Agua Termal se pretende ofrecer una amplia gama de platos típicos del lugar, para agradar y degustar el paladar de los más atrevidos. El plato más popular en esta zona del país, es el cuy asado, acompañado de ají y papas cocidas; este plato suele tomarse en cuenta durante los días festivos y en eventos especiales de la localidad. Actualmente en el país existe una asociación denominada Asociación de Chefs del Ecuador, la cual organiza el Festival Internacional del Cuy, en el que se presenta y se exhibe la delicia culinaria de este mamífero roedor.

 La Industria Turística en el Cantón San Pero de Huaca será considerada como eje

central y fundamental para el progreso y desarrollo del Cantón, con la dotación de una infraestructura vial adecuada, que será el mecanismo de producción y transporte que favorecerá al turismo y a la comercialización del sector. En la actualidad, el Cantón carece en sus áreas rurales de una infraestructura vial adecuada, que ayude al acceso y transporte de personas; las vías se encuentran en mal estado y en algunos casos son reducidas. A través de este proyecto el GAD Municipal del Cantón San Pedro de Huaca también pretende aportar con el diseño de vías según la normativa para zonas rurales; dando así espacio adecuado para el vehículo, el peatón, y el ciclista. De esta manera se generará vías que cuenten a lo largo de su recorrido con espacios amplios de fácil acceso y ajardinados para que de igual manera aporten al paisaje natural del lugar.

Imagen I.2. Perfil de Vías Propuestas

(27)

Actualmente el sector no ha sido explotado, por ello es necesario mantener el valor natural y cultural del sitio, debido a que existen atractivos naturales como: lagunas, páramos, cascadas, bosques llenos de variedad de flora y fauna; así también eventos religiosos con los que cuenta el Cantón.

Imagen I.3. Mapa Turístico del Cantón San Pedro de Huaca Fuente: JUAN C. SANTACRUZ; “Mapas turísticos del Carchi.”

Partiendo del área de estudio ubicado en el sector de Pispud vía a San José y a orillas del rio Obispo, hacia el sur a 3Km., en la ciudad de Huaca se levanta el majestuoso Santuario de la Virgen de la Purificación; descendiendo más hacia el sur en la Parroquia Mariscal Sucre por carretera aproximadamente a unos 6Km., se ubica El Bosque Protector “Lomas Corazón y Bretaña” y la “Estación Biológica Guanderas”, junto a sus atractivos

(28)

comodidad y el confort adecuado para aquellos turistas que se encuentren de visita y requieran un alojamiento por una o dos noches de estadía.

La población del Cantón San Pedro de Huaca que requiere de un rato de descanso y diversión, tienen que movilizarse largas distancias para encontrar un Complejo Turístico de Aguas Termales, que brinde y satisfaga las necesidades de los usuarios; estos centros de diversión y relajación se encuentran: hacia el norte aproximadamente a unos 20 minutos del Cantón San Pedro de Huaca en el Cantón Tulcán y hacia el sur a dos horas en el Valle del Chota - Provincia de Imbabura, lo que implica una salida del capital económico.

Además existen restricciones por la falta de recursos económicos y la falta de oportunidades para los viajeros que transitan por el lugar; a que permanezcan, conozcan y aprovechen los recursos que ofrece el Cantón, y esto a su vez genere un mayor fortalecimiento económico para sus habitantes.

A pesar de existir turismo tanto nacional como internacional, la zona por encontrarse en la frontera con el país vecino de Colombia, no se ha podido potencializar de la mejor forma al no contar con una buena infraestructura logística, ni una buena orientación a los turistas hacia estos lugares por la falta de hoteles, hosterías, cabañas, complejos turísticos y restaurantes que tengan una presentación adecuada para la llegada del turista. Tampoco se cuenta con una capacitación profesional a empleados para la atención al cliente, que pueda promocionar e informar a los turistas de los centros naturales y culturales, y a su vez motivar al viajero a volver. Tampoco se cuenta con un medio de trasporte que permita llevar de manera cómoda y segura a los visitantes. Actualmente no cuenta con dichas instalaciones para el logro de las mencionadas y necesarias metas.

(29)

Orlando Reascos Heredia junto a su equipo de trabajo, y organismos de apoyo, toman la decisión de incrementar e implementar un Plan de Desarrollo Turístico en el que todos se vean beneficiados, tanto la comunidad como las autoridades de turno, para avizorar el desarrollo tanto económico, cultural y social del Cantón San Pedro de Huaca y de la Provincia en general.

Imagen I.4. Mapa de Actores del Territorio Elaborado por: Sandy Almeida

Fuente: Investigación Realizada

I.6. FORMULACIÓN DE OBJETIVOS

I.6.1. Objetivo General

(30)

 Fundamentar un marco teórico que contemple un marco conceptual, un histórico,

un referencial, un legal y un normativo referente al Complejo Turístico de Agua Termal.

 Establecer un análisis urbano, topográfico, bioclimático, sistema vial de

accesibilidad y conectividad al terreno, donde se prevé implantar dicho proyecto.

 Desarrollar un programa arquitectónico basado en el marco teórico investigativo

previo.

 Plantear una propuesta técnica del proyecto a desarrollarse, que contenga criterios

de iluminación, ventilación, instalaciones eléctricas y sanitarias.

I.7. METODOLOGÍA DE LA INVESTIGACIÓN

La metodología a utilizarse en el presente proyecto de fin de carrera es una memoria descriptiva, compuesta por tres capítulos en los cuales se detalla los pasos a seguir para la ejecución de dicho proyecto.

En el primer capítulo se presenta un marco teórico, que contendrá un marco conceptual que permita revelar las definiciones de las palabras claves que formarán parte del proyecto; un marco histórico, donde a través de un orden cronológico se narre los hechos más representativos del pasado; un marco referencial que contemple una investigación bibliográfica que permita extraer de otros proyectos datos importantes y previos en cuanto a forma y función de diseño; un marco legal, donde se dará énfasis a las leyes y decretos que rigen para la construcción del Complejo Turístico de Agua Termal; y por último un marco normativo, donde hace referencia a las diferentes ordenanzas y normativas de construcción (NEC 2012), las mismas que permitirán establecer las medidas necesarias para el diseño.

(31)

programa donde se describa la base fundamental para el proceso de diseño; los diferentes espacios, áreas, necesidades, actividades, todo esto encaminado a un concepto arquitectónico y a las diferentes estrategias a utilizarse para el diseño del proyecto.

En el tercer capítulo se contempla una zonificación previa, que será el resultado gráfico de un planteamiento inicial que conducirá posteriormente a una solución lógica del problema planteado, para luego a través de una memoria técnica obtener los planos finales del proyecto. Finalmente se realizará un presupuesto que demuestre el monto de la obra, bajo qué condiciones y en qué tiempo debe cumplirse la construcción; esto acompañado de fotos, modelos tridimensionales, conclusiones y recomendaciones en general.

I.8. RESULTADOS ESPERADOS

El presente proyecto de fin de carrera que contempla el Diseño Arquitectónico de un Complejo Turístico de Aguas Termales, pretende contribuir con el desarrollo de la actividad turística del Cantón San Pedro de Huaca y de la Provincia del Carchi en general, promoviendo la inversión pública y privada; y generando de eta forma fuentes de trabajo para la comunidad.

El proyecto de igual manera pretende dar al usuario que visite las instalaciones del Complejo Turístico de Agua Termal, espacios de reflexión tanto espiritual como personal; dentro de un ambiente natural, amigable, lleno de confort y encontrándose de esta manera en íntimo contrato con la naturaleza y evitando la contaminación masiva y el agitado estrés de la ciudad.

I.9. VIABILIDAD DEL PROYECTO

(32)

Huaca, y está contemplado dentro del Plan de Desarrollo Rural y Urbano del Cantón San Pedro de Huaca.

Para el impulso de este proyecto se pretende contar con una partida presupuestaria para las diferentes etapas del proyecto, esto por medio del GAD Municipal de Huaca a la cabeza con el Alcalde de turno Sr. Nilo Orlando Reascos Heredia y los diferentes organismos de apoyo (Empresa Privada).

El GAD Municipal de Huaca ha proporcionado el terreno que cuenta con los servicios básicos como: agua potable, alcantarillado, luz, comunicación, desechos (recolector de basura); yacimientos precisos para su funcionamiento y desarrollo.

Para el desarrollo del proyecto se contará con la Gestión de Riesgos Naturales, previo a esto se ha realizado un estudio que demuestra que dentro de la zona no existen riesgos de fuerza mayor que cause impedimento para la cimentación y construcción de dicho proyecto.

(33)

1.1. MARCO TEÓRICO - CONCEPTUAL DEL PROYECTO

1.1.1. Marco Conceptual

El presente marco conceptual describirá los conceptos básicos que serán necesarios para conceptualizar y visualizar de mejor manera los componentes necesarios que debe disponer un Complejo Turístico de Aguas Termales, de forma que facilite la comprensión y la resolución del proyecto.

1.1.1.1. Complejo Turístico de Aguas Termales

Un Complejo Turístico de Aguas Termales, es una edificación construida cerca de un manantial de aguas mineromedicinales, con el objetivo de brindar salud terapéutica al usuario; y a su vez ofrecer alojamiento, entretenimiento y diversión al visitante. Según Sernatur, 1996. “Complejo Turístico de Aguas Termales, es un proyecto que concentra tanto instalaciones terapéuticas como de alojamiento turístico, que se construye

principalmente en lugares fuera del radio urbano y que cuenta con una amplia gama de

servicios complementarios.”

1.1.1.2. Alojamiento Turístico

El alojamiento turístico es uno de los servicios que el turista solicita al momento de llegar a su lugar de destino. Según Sernatur, 1987. “Alojamiento Turístico es el que se presta comercialmente por un período no inferior a una pernoctación, en establecimientos

que permitan el libre acceso y circulación de los huéspedes a los lugares de uso común.”

1.1.1.3. Turismo

(34)

por el desplazamiento y permanencia de las personas fuera de su lugar de residencia; en

tanto esto no esté motivado por una actividad lucrativa principal.”

El Ecuador posee una inigualable y extraordinaria riqueza tanto natural como cultural, al ser un país mega diverso con diferentes atractivos turísticos, se ha posesionado como uno de los destinos turísticos más visitados por propios y extraños; las cuatro regiones naturales cuentan con distintos tipos de turismo para practicar y conocer entre los más importantes y destacados se puede citar a:

 Turismo Rural: Este tipo de turismo se encuentra localizado en zonas rurales, fuera

del perímetro urbano de las ciudades y permite a los visitantes explorar y conocer nuevos paisajes naturales.

Imagen 1.1. Turismo Rural

Fuente: Turismo rural, grupo Ecuador ama la vida

 Turismo de Naturaleza: Es la actividad más popular que los visitantes realizan en

medio del entorno natural, promoviendo así su conservación y estado natural.

Imagen 1.2. Turismo de Naturaleza

(35)

una de las actividades que más promueve la conservación y la preservación de la belleza natural del paisaje.

Imagen 1.3. Turismo Ecológico

Fuente: Turismo ecológico, grupo Ecuador ama la vida

 Turismo de Aventura: Este tipo de turismo implica la búsqueda y la exploración de

áreas remotas, donde el turista puede esperarse hasta lo inesperado, mientras goza y disfruta de la verdadera adrenalina trasmitida por el lugar.

Imagen 1.4. Turismo de Aventura

Fuente: Turismo de aventura, grupo Ecuador ama la vida

 Turismo Termal: Este tipo de turismo permite a los visitantes degustar de centros

(36)

Imagen 1.5. Turismo Termal

Fuente: Turismo termal, grupo Ecuador ama la vida

 Turismo de Salud: Este tipo de turismo presta a los visitantes una atención médica

y estética, con el fin de que los usuarios puedan recuperarse de alguna dolencia corporal o sencillamente puedan relajarse y degustar de un buen masaje.

Imagen 1.6. Turismo de Salud

Fuente: Turismo de salud, grupo Hillary Nature Resort and Spa

 Turismo Cultural: Este tipo de turismolo practican aquellos visitantes que tienen el deseo de conocer y entrar en contacto directo con otras culturas; saber más acerca de sus costumbres, tradiciones, idioma y en general de su forma de vida.

Imagen 1.7. Turismo Cultural

(37)

visitar galerías, museos, estatuas, destinos históricos, monumentos y en fin todos aquellos lugares que poseen en su entorno un gran valor histórico - cultural.

Imagen 1.8. Turismo Histórico

Fuente: Turismo histórico, grupo Ecuador ama la vida

 Turismo Religioso: Este tipo de turismo es motivado por aquellos visitantes que

poseen una gran fe y devoción religiosa, o sencillamente tienen el deseo de visitar lugares sagrados como basílicas, catedrales, iglesias, capillas etc.

Imagen 1.9. Turismo Religioso

Fuente: Turismo religioso, grupo Ecuador ama la vida

 Turismo Arqueológico: Este tipo de turismo permite a los visitantes recorrer ruinas

(38)

Imagen 1.10. Turismo Arqueológico

Fuente: Turismo arqueológico, grupo Ecuador ama la vida

 Cicloturismo: El ciclismo lo practican aquellos visitantes que desean recorrer y

conocer nuevos lugares a bordo de una bicicleta.

Imagen 1.11. Cicloturismo

Fuente: Cicloturismo, grupo Hillary Nature Resort and Spa

 Turismo Deportivo: El turismo deportivo permite a los visitantes practicar

diferentes actividades físicas y deportivas.

Imagen 1.12. Turismo Deportivo

Fuente: Turismo deportivo, grupo deportistas de Ecuador

 Turismo Gastronómico: El turismo gastronómico permite a los turistas degustar y

(39)

Imagen 1.13. Turismo Gastronómico

Fuente: Turismo gastronómico, grupo Ecuador ama la vida

Conclusión

Por todo lo expuesto anteriormente, para el Diseño Arquitectónico del Complejo Turístico se Aguas Termales, se contará exclusivamente de un turismo termal en un 40% compuesto por piscinas termales provenientes de las vertientes termales existentes cerca al terreno de intervención, un turismo de salud en un 20% mediante el spa con tratamientos de relax y descanso, un turismo deportivo en un 20% con áreas deportivas para el ejercicio físico y la distracción, , un turismo histórico en un 10% mediante el museo arqueológico que ofrecerá reliquias y vestigios de la cultura pasto y un turismo gastronómico en un 10% mediante el restaurante que ofrecerá la mejor gastronomía de la región; llegando de esta manera a cubrir al 100% estos conceptos que se verán claramente reflejados en cada una de las instalaciones del proyecto.

1.1.1.4. Energía Geotérmica

(40)

Imagen 1.14. Energía Geotérmica

Fuente: FALCONÍ, R.; “Guía de las Aguas Termales del Ecuador”

A lo largo de la historia, varias de las civilizaciones antiguas utilizaron el calor interno de la tierra para calentar los recintos públicos que fueron destinados para baños termales. Hoy en día son múltiples los métodos que se utilizan para la perforación y bombeo de las aguas termales, permitiendo así la explotación de la energía geotérmica y los beneficios con los que cuenta en diferentes lugares del mundo.

El proyecto a diseñarse tiene como propósito explorar todos los recursos naturales con los que cuenta el Cantón San Pedro de Huaca en la Provincia del Carchi. En la zona escogida para dicho proyecto se encuentran diversos ojos de agua, entre ellos los 2 más grandes e importantes se ubican a los extremos del rio Obispo, y serán aprovechados para el desarrollo de las piscinas termales del Complejo Turístico de Agua Termal.

1.1.1.5. Aguas Termales

(41)

Imagen 1.15. Zona de Alta Temperatura

Fuente: Central Geotérmica de Nesjavelli; Islandia, 2015

Imagen 1.16. Aguas Subterráneas - Fuentes Termales

Fuente: Central Geotérmica de Nesjavelli; Islandia, 2015

(42)

 Aguas Magmáticas: Estas aguas provienen de carácter eruptivo con un caudal

constante en cuanto a composición y temperatura.

 Aguas telúricas: Estas aguas provienen de la infiltración del agua lluvia y

dependiendo del caudal de las épocas donde existe una mayor precipitación.

1.1.1.7. Clasificación según la temperatura

 Agua termal fría (temperaturas menos de 20 ºC)

 Agua hipotermal (temperaturas entre 20 – 35 ºC)

 Agua mesotermal (temperaturas entre 35 – 45 ºC)

 Agua hipertermal (temperaturas entre 45 – 100 ºC)

 Agua supertermal (temperaturas de 100 ºC en adelante)

1.1.1.8. Efecto de las Aguas Termales en el cuerpo humano

Las Aguas Termales desde tiempos antiguos se asociaron al relax, al ocio, y a la distracción del público; ya que no solo se disfrutaba de su entretenimiento, sino también de sus propiedades curativas.

Algunos especialistas sugieren que el agua termal causa un efecto positivo en el cuerpo humano, estos manantiales poseen efectos tan beneficiosos que ayuda a abrir los poros, eliminar toxinas, aumentar la oxigenación, mejorar la alimentación de los tejidos, mejorar el metabolismo, mejorar la circulación, estimular el sistema inmune, ayuda a una relajación mental, a una mejor producción de endorfinas y a una mejor regulación de las funciones glandulares entre otras más. Todo esto a través de la temperatura y la agitación de los chorros a presión con los que cuentan por lo general las aguas termales.

(43)

Varias son las enfermedades que el agua termal puede combatir entre estas se citan a enfermedades producidas por psoriasis, dermatitis, reumas, hongos, problemas físicos, óseos, dermatológicos entre otros.

1.1.1.10. Piscinas de Agua Termal

El área de las piscinas en complejos con aguas termales es reducida con muros de una altura no más de 0.80cm a 1.00m, ya que estas piscinas están destinadas solo para el descanso y el relax de las personas. En el interior de las piscinas se colocan asientos para que el usuario se sumerja hasta el cuello y disfrute de los beneficios del agua mineral.

Imagen 1.17. Piscinas de Agua Termal

Fuente: Piscinas de agua termal, Santagua Termas de Chachimbiro–Imbabura

La dimensión de la piscina termal depende del flujo de agua de salida de las vertientes y del tiempo de duración que se tarde en llenar. Por lo general, en estas piscinas no se coloca materiales tradicionales como: fibra de vidrio o paredes revestidas de cerámica, sino, materiales más comunes como la piedra o el cemento liso. Se coloca estos dos materiales ya que dependiendo de la cantidad sulfúrica del agua, permite que este elemento químico no se adhiera a las paredes de forma indefinida y forme un aspecto áspero y desagradable.

(44)

químicos, ni antisidas, ni cloros; debido a que estos materiales minimizan los componentes químicos naturales del agua termal. El mantenimiento de filtros de piscinas termales no tiene ningún problema, ya que se le adapta como cualquier piscina potable. En algunos casos cuando el agua posee un alto grado de azufre se debe colocar dos filtros adicionales, porque produce sedimento y esto debe estar en revisión y en constante mantenimiento.

1.1.1.11. Duchas

Su efecto se produce por la presión que ejerce el agua fragmentada al salir de la ducha. Existen diferentes tipos de aplicaciones a través de duchas dependiendo de la presión y el tipo de emisión realizada. Se instala como cualquier ducha tradicional, colocándose en la parte superior de la cabeza del usuario y por gravedad disfrutar de la presión del agua.

Imagen 1.18. Duchas

Fuente: Duchas de agua termal - parque acuático Termas de Salto Grande

1.1.1.12. Chorros

(45)

Imagen 1.19. Chorros

Fuente: Chorros de agua termal - parque acuático Termas de Salto Grande

1.1.1.13. Sauna Seco

El sauna es una ducha seca y resiste una temperatura entre 80º y 90ºC. En el interior de este espacio se coloca un tipo de graderío, un mobiliario de madera que puede ser de eucalipto o laurel para resistir el calor del interior de la habitación. Bajo el graderío se colocan canales de tuberías que calientan el cuarto con gas centralizado o maquinaria que funciona con diésel desde afuera del área húmeda para mayor seguridad del usuario.

Imagen 1.20. Sauna Seco

Fuente: Sauna seco, grupo Hillary Nature Resort and Spa

1.1.1.14. Sauna Húmedo

(46)

Imagen 1.21. Sauna Húmedo

Fuente: Sauna húmedo, grupo Hillary Nature Resort and Spa

1.1.1.15. Baños de Cajón

Los baños de cajón, son baños a vapor que se aplican directamente al cuerpo y no a la cabeza, esta se mantiene fuera del cajón con el fin de controlar mejor la presión. Este tipo de tratamiento se lo realiza mediante un diseño de un cajón de madera, conectado al generador de vapor para permitirle al usuario disfrutar de la salud y de la relajación de este tipo de estante.

Imagen 1.22. Baños de Cajón

Fuente: Baños de cajón, Santagua Termas de Chachimbiro - Imbabura

1.1.1.16. Hidromasaje

(47)

de inducción de fragancias para proveer aromaterapia en el agua.

Imagen 1.23. Hidromasaje

Fuente: Hidromasaje, grupo Hillary Nature Resort and Spa

1.1.1.17. Diferencia de Establecimientos

Balneario o Estación Termal: Se considera balneario o estación termal a los baños públicos que cuentan en su entorno o cerca de él, con vertientes de aguas mineromedicinales; para la rehabilitación, la curación y la prevención de enfermedades cutáneas o artríticas.

Dentro de un balneario más sofisticado, aparte de las piscinas termales, se cuenta con instalaciones como: baños con algas, baños con fango, baños de piel de pomelo, inhalaciones de vapores, hidromasajes, chorros de agua, circuitos a corriente etc. El término también hace referencia a un lugar destinado al descanso y al hospedaje del cliente, dentro de un ambiente lleno de relax y confort.

Imagen 1.24. Balneario o Estación Termal

(48)

terapias con el agua, agua que no necesariamente proviene de vertientes mineromedicinales, de ser así ya no es considero como Spa sino como Balneario. El SPA está delimitado por áreas de piscinas, jacuzzis, hidromasajes, chorros, sauna. Además se cuenta con instalaciones complementarias para el cuidado de la piel como: masajes, rayos uva, solárium, camas de agua, tratamientos de belleza y más.

 Algunos SPA se caracterizan por tener en su interior un sistema de juegos de

iluminación y un sistema de inducción de fragancias para proveer y brindar un mejor ambiente al usuario.

Imagen 1.25. SPA

Fuente: SPA, grupo Hillary Nature Resort and Spa

 Centro de Talasoterapia: Es un método de terapia que se basa en el uso de

diferentes medios marinos como: agua del mar, algas, barro u otras sustancias extraídas del mar. El agua se recoge lejos de la orilla, se depura y esteriliza para garantizar la ausencia de agentes patógenos antes de aplicarlo a la piel de los usuarios.

Imagen 1.26. Centro de Talasoterapia

(49)

El Complejo Turístico de Aguas Termales a diseñarse tendrá un concepto de Establecimiento Balneario al contar con vertientes de aguas termales naturales provenientes de la tierra, y un concepto de Establecimiento de SPA al contar con un área de masajes y tratamientos para la salud y el relax de los usuarios que visiten este centro de entretenimiento turístico.

1.2.1. Marco Histórico

En el presente marco histórico se realizará una interpretación de los testimonios y datos, que ayudarán a tener una idea más clara de cómo empezaron los complejos turísticos junto a las piscinas termales, con la creación de los baños públicos para la recreación y el esparcimiento. Los Complejos Turísticos de Agua Termal presentes en varias de las civilizaciones pasadas, fueron sitios de diversión y tuvieron su evolución e importancia al pasar el transcurso del tiempo.

1.2.1.1. Arte Antiguo -Complejos Termales

Según la historia del arte, durante muchos años los baños termales formaron parte importante en la vida cotidiana de las civilizaciones antiguas, las termas fueron recintos públicos destinados a la purificación y limpieza tanto del alma como del cuerpo; ya que ellos consideraban que la mente y el cuerpo dependían el uno del otro. La terma era un tema cultural, político y de elite.

(50)

Imagen 1.27. Termas - Cultura Griega y Romana

Fuente: Termas de la época griega y romana, grupo publiespain, 2013

En la Edad Media las termas de aguas medicinales pasaron a un segundo lugar, en esta época hubo un cambio radical debido a que estos lugares se convirtieron en fe y devoción de muchos feligreses. Los cristianos decidieron ir a los monasterios, iglesias y templos para seguir su propia religión y dejar a un lado los fortificantes complejos de aguas termales.

Imagen 1.28. Termas - Edad Media

Fuente: Termas de la Edad Media, grupo publiespain, 2013

(51)

Imagen 1.29. Termas – Siglo IV Islam

Fuente: Termas del Islam, grupo publiespain, 2013

En el siglo VII en la antigua Europa Cristiana se da un paso hacia atrás, se abandona por un momento el culto al creador, la limpieza y la higiene del cuerpo. En esta época se olvidan todos los conocimientos adquiridos durante los últimos años y se regresa a la relajación y al confort del cuerpo; junto a la purificación y a la esencia del alma por medio de las termas de aguas medicinales.

Imagen 1.30. Termas – Siglo VII Antigua Europa Cristiana

Fuente: Termas de la antigua Europa Cristiana, grupo publiespain, 2013

(52)

Imagen 1.31. Termas – Siglo XI y XVI Descubrimiento de la Imprenta

Fuente: Termas utilizadas por descubrimiento Imprenta, grupo publiespain, 2013

En el siglo XVII y siglo XVIII aparecen médicos prestigiosos que estudian y analizan la técnica de la hidroterapia. Los médicos de esta época a través de sus estudios, ilustraciones y publicaciones dan un fuerte paso al avance de la ciencia y del conocimiento. Aquellos especialistas usaron estos avances para la aplicación de métodos preventivos y tratamientos terapéuticos de diferentes enfermedades.

Imagen 1.32. Termas – Siglo XVII y XVIII Médicos en Hidroterapia Fuente: Termas utilizadas en Hidroterapia, grupo publiespain, 2013

(53)

Imagen 1.33. Termas – Siglo XIX Médicos Especialistas

Fuente: Termas utilizadas por Médicos Especialistas, grupo publiespain, 2013

En la actualidad, las piscinas de agua termal son utilizadas en varios lugares del mundo para la recreación y la diversión de grandes y chicos; pero las piscinas de agua termal se han convertido en centros de hidroterapia para la prevención, el alivio y la cura de diferentes dolencias corporales de las personas.

Imagen 1.34. Termas en la actualidad Fuente: www.papallacta.com

1.2.1.2. Evolución del Turismo en el Ecuador

Nuestro país es sitio de referencia turística en la región latinoamericana, al contar con un turismo asociado a la naturaleza en sus cuatro regiones naturales. En la actualidad numerosos sitios de interés social son visitados por miles de turistas.

(54)

Para los años 50 del siglo XX, el turismo inicia su desarrollo moderno consolidándose como la principal actividad económica y socio - cultural del país, y en 1969 se realizan los primeros viajes a las Islas Galápagos por medio de la empresa Metropolitan Touring. (ECHEVERÍA Ana, 2007).

1.2.1.3. Ministerio de Turismo en el Ecuador

Según el Ministerio de Turismo, el 10 de agosto de 1992 en el Gobierno del Presidente Sixto Durán Ballén, se visualizó mediante el turismo una fuente de desarrollo e ingresos económicos para el país.

En el año 2000 frente al crecimiento turístico, mediante decreto ejecutivo se otorga independencia a todos los ministerios, quedando el Ministerio de Turismo como el único encargado de la actividad turística en el país.

En la actualidad, el Ministerio de Turismo es el encargado de promocionar los mejores sitios turísticos del país al exterior, es el encargado de desarrollar y ejecutar roles de regulación, planificación, gestión, promoción, difusión y control.

Conclusión

(55)

En el presente marco referencial se realizará un análisis profundo acerca de la forma, la función, la estructura, el entorno, los materiales y demás componentes que ayudarán a obtener los aportes y las conceptualizaciones necesarias para implementar el diseño arquitectónico de dicho proyecto.

1.3.1.1. Referente Internacional

Termas de Vals, Cantón Graubunden – Suiza

 Ubicación: Valles de Vals Switzerland, Cantón Graubunden - Suiza

 Arquitecto: Peter Zumthor

 Colaboración: Marc Loeliger, Thomas Durisch, Rainer Weitschies

 Año de Construcción: 1993 – 1996

Ubicación

Imagen 1.35. Ubicación Termas de Vals Elaborado por: Sandy Almeida

(56)

altura, por esta razón el arquitecto Zumthor diseño el proyecto hacia la pendiente para no obstruir la visual de los turistas que se encuentren en el hotel, y de paso integro el proyecto al entorno natural por medio de terrazas verdes, quedando así encajada la edificación en la montaña como si fuera una gran roca.

Imagen 1.36. Termas de Vals - Suiza

Fuente: plataformaarquitectura.cl/cl/765256/termas-de-vals-peter-zumthor

Entre los elementos de diseño más destacados se encuentran los siguientes:

 El proyecto maneja conceptos arquitectónicos futuristas en cuanto a funcionalidad

vs materiales, integrando en sus losas, terrazas verdes para no romper con el entorno y lograr que la arquitectura forme parte del paisaje natural del lugar.

 La geometría de la edificación es ortogonal y la composición de espacios está dada

por vanos y terrazas.

 El proyecto está diseño por la unión de la montaña, la piedra y el agua; el edificio

está compuesto por 15 unidades de bloques (unidades que encajan perfectamente como un rompecabezas gigante), y losas delgadas de gneis de Vals (roca propia de las cantera de los valles de Vals que resiste bien a los cambios de temperatura del lugar).

 Parte del techo lo soportan 15 bloques rectangulares de piedra de entre 3 y 5m de

(57)

al edificio principal del complejo hotelero.

 En el interior el hormigón hace que el techo parezca pesado, mientras que los

huecos entre las unidades hacen que a la vez el techo parezca estar flotando.

Imagen 1.37. Fachada Principal - Termas de Vals

Fuente: plataformaarquitectura.cl/cl/765256/termas-de-vals-peter-zumthor

El edificio cuenta con 3 plantas: 1 semienterrada y 2 en el sótano; con dos ingresos para usuarios públicos, semipúblicos y privados. Esos ingresos se conectan por medio de un corredor subterráneo al complejo hotelero situado en la parte superior del terreno, además se cuenta con otro corredor por medio de ascensores para discapacitados en el primer nivel. El edificio albergando a un total de 150 personas y en todos sus espacios se cuenta con un recorrido principal y con recorridos alternativos que llegan a diversas zonas de descanso, donde el usuario puede permanecer en total relax y confort.

Imagen 1.38. Esquema Funcional Nivel 1 - Termas de Vals

(58)

irregular en el interior del edificio y otra al aire libre. La piscina exterior está rodeada de altos muros y fuera de la escala humana para dar la sensación de estar dentro de la montaña y gracias a la construcción de grandes muros dan la percepción de estar en un gran estanque natural.

En la distribución interior el complejo termal dispone de 3 niveles distribuidos en 5 zonas: 1) Tratamientos húmedos, 2) Tratamientos secos, 3) Zona de vestuarios y baños, 4) Sauna, 5) Área administrativa, 6) Zona de servicios.

En el primer nivel se encuentran camerinos, vestuarios, baños, saunas, duchas frías, piscinas termales, pozas privadas, salas de masajes, áreas de descanso y el área de administración.

Imagen 1.39. Nivel 1 - Termas de Vals Elaborado por: Sandy Almeida

En el sótano 1 se divide en una zona totalmente privada con áreas de servicio, cuarto de máquinas, cuarto de tratamiento del agua, aire acondicionado, depósitos y cisterna; una zona pública con salas de masajes, salas de tratamientos húmedos y especiales, áreas de servicios sanitarios y áreas de descanso.

00Administración

00 Piscinas termales

00Sala de masajes

00 Sauna y duchas frías

00 Posas privadas

00 Vestuarios y baños

00 Camerinos

(59)

Imagen 1.40. Sótano 1 - Termas de Vals Elaborado por: Sandy Almeida

En el sótano 2 se encuentran las mismas distribuciones espaciales del nivel superior: salas de masajes, salas de tratamientos húmedos, salas de tratamientos espaciales, áreas de servicios sanitarios y áreas de descanso.

Imagen 1.41. Sótano 2 - Termas de Vals Elaborado por: Sandy Almeida

En el interior del edificio los espacios se conjugan entre la luz natural que ingreso por los grandes ventanales y la luz artificial que maneja un juego de sombras y claridad aptas para el tratamiento y el descanso de los usuarios.

00 SS. HH.

00Administración

00 Sala de masajes

00 Tratamientos especiales

00 Tratamientos húmedos

00 SS. HH.

00Administración

00 Sala de masajes

00 Tratamientos especiales

00 Tratamientos húmedos

00 Área de mantenimiento

(60)

Imagen 1.42. Diseño Interior - Termas de Vals

Fuente: plataformaarquitectura.cl/cl/765256/termas-de-vals-peter-zumthor

Las termas de Vals al adaptarse a la topografía del lugar y al estar la edificación semi enterrada en la montaña, poseen las mejores visuales hacia los paisajes y valles de Vals, las mejores vistas se ubican en las áreas de descanso y en las salas de masajes en la parte techada de la edificación. El área de la piscina no techada como las terrazas verdes dispone también de visuales hacia los paisajes de Vals. Las vistas son distribuidas de manera semi cerrada, semi abierta y abierta.

Imagen 1.43. Visuales, Corte Transversal - Termas de Vals Elaborado por: Sandy Almeida

Visuales Sala de masajes Piscinas Zona de Servicio Terrazas

(61)

Se llega a la conclusión que las Termas de Vals es un referente importante para el proyecto, porque cuenta con los más altos estándares de la hotelería moderna y los servicios más significativos acerca del termalismo. La edificación mantiene una sola tonalidad en los materiales, en el proyecto predomina la línea recta y la geometría del espacio es ortogonal, apareciendo en forma de búnke. La edificación en sus fachadas mantiene varias perforaciones para crear generosos ventanales y tener la mejor de las visuales hacia el paisaje exterior del lugar. Las termas de Vals más que mostrar su estética en cuanto a fachadas, el autor buscó priorizar la funcionalidad, los materiales constructivos y la integración entre los espacios abiertos y los espacios cerrados.

1.3.1.2. Referente Nacional

Termas de Papallacta, Provincia Napo – Ecuador

 Ubicación: Papallacta Cantón Quijos, Provincia Napo - Ecuador

 Distancia: 67Km de Quito

 Altitud: 3.250 msnm

 Clima: 10 a 20° C

Ubicación

(62)

de Papallacta a unos 67Km de la ciudad de Quito. Las Termas de Papallacta se ubican en medio del valle alto andino, cubriendo una superficie de 312,9Km2 en un área rural rodeada de un paisaje natural y acompañado de un tipo de clima frio de alta montaña. Este lugar se encuentra dentro de 2 áreas protegidas como: El Parque Nacional Coca - Cayambe y la Reserva Ecológica Antisana.

Las Termas de Papallacta poseen la riqueza de las aguas termales al encontrarse entre las faldas de los volcanes Cayambe y Antisana. La temperatura de estas termas varían entre los 30º y 70ºC y en las piscinas el agua fluctúa entre los 36º y 40ºC; estas son aguas sulfuradas, sódicas, cálcicas, cloruradas, ligeramente magnésicas, inodoras, incoloras y de sabor insalubre.

Imagen 1.45. Termas de Papallacta, Napo - Ecuador Fuente: www.papallacta.com.ec

Las Termas de Papallacta en su entorno poseen una arquitectura vernácula propia del lugar, el sistema constructivo busca asimilarse a las construcciones de los poblados cercanos, usando materiales propios de la zona como: madera, ladrillo, adobe, muros de piedra y techos a 2 aguas de tronco de eucaliptos cubiertos de paja; todos estos materiales combinados con un estilo contemporáneo moderno. La morfología constructiva se relaciona directamente con el entorno paisajístico, ya que utiliza materiales naturales envueltos por una gran vegetación.

(63)

zona de piscinas termales.

Imagen 1.46. Zonificación- Termas de Papallacta Elaborado por: Sandy Almeida

Fuente: google earth

El complejo termal cuenta de 2 ingresos, uno privado (A) y otro público (B). El ingreso público interconecta al hall principal que lleva a las áreas sociales del establecimiento hasta llegar a la plaza central. Desde el parqueadero se ingresa por el acceso público (B) mediante un hall que llega hasta la recepción, a la sala de estar, a los restaurantes y a otros ambientes. La circulación pública llega hasta la plaza central y posteriormente al área de spa, y el resto de circulaciones son privadas para los turistas que se hospedan en el complejo termal.

Imagen 1.47. Ingresos y Circulación - Termas de Papallacta Elaborado por: Sandy Almeida

Fuente: google earth

00 Ingreso Privado

00 Ingreso Público

00 Circulación Pública

00 Circulación Privada

A

B 4

6

3 5

(64)

ya que son el eje ordenador de todo el complejo, y todos los espacios complementarios están ligados directamente a ellas.

Imagen 1.48. Aspecto funcional - Termas de Papallacta Elaborado por: Sandy Almeida

Fuente: Investigación Realizada

Conclusión

Las Termas de Papallacta son un referente importante para el proyecto a desarrollarse, ya que se han convertido en un atractivo turístico local que ha permitido a propios y extraños disfrutar de los beneficios que este lugar ofrece, así mismo deducir y comprender de la mejor manera el concepto particular de las termas en el Ecuador.
