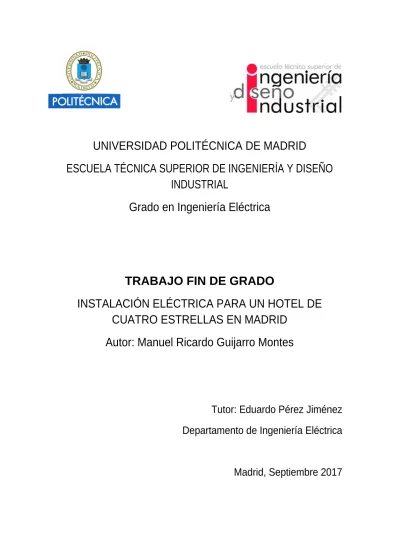

(1)UNIVERSIDAD POLITÉCNICA DE MADRID ESCUELA TÉCNICA SUPERIOR DE INGENIERÍA Y DISEÑO INDUSTRIAL Grado en Ingeniería Eléctrica. TRABAJO FIN DE GRADO INSTALACIÓN ELÉCTRICA PARA UN HOTEL DE CUATRO ESTRELLAS EN MADRID Autor: Manuel Ricardo Guijarro Montes. Tutor: Eduardo Pérez Jiménez Departamento de Ingeniería Eléctrica. Madrid, Septiembre 2017.

(2) UNIVERSIDAD POLITÉCNICA DE MADRID ESCUELA TÉCNICA SUPERIOR DE INGENIERÍA Y DISEÑO INDUSTRIAL. Grado en Ingeniería Eléctrica. TRABAJO FIN DE GRADO INSTALACIÓN ELÉCTRICA PARA UN HOTEL DE CUATRO ESTRELLAS EN MADRID. Firma Autor: Manuel Ricardo Guijarro Montes. Vº Bº Tutor: Eduardo Pérez Jiménez. Madrid, Septiembre 2017.

(3) ÍNDICE 1- MEMORIA 2- CÁLCULOS JUSTIFICATIVOS 3- PLIEGO DE CONDICIONES 4- ESTUDIO DE SEGURIDAD Y SALUD 5- PRESUPUESTO 6- PLANOS 7- ANEXOS.

(4) 1. MEMORIA.

(5) Memoria. ÍNDICE. Contenido 1.. MEMORIA .............................................................................................................................. 3. 1.. MEMORÍA .............................................................................................................................. 6 1.1.. GENERALIDADES....................................................................................................... 6. 1.2.. NORMATIVA APLICABLE ........................................................................................... 6. 1.2.1.. Justificación del cumplimiento del CTE .................................................................... 6. 1.3.. DESCRIPCIÓN GENERAL DEL EDIFICIO ...................................................................... 9. 1.4.. DESCRIPCIÓN GENERAL DE LA INSTALACIÓN ELÉCTRICA....................................... 11. 1.5.. CÁLCULO DE LA OCUPACIÓN ................................................................................. 13. 1.6.. PREVISIÓN DE CARGAS ........................................................................................... 18. 1.6.1.. Aplicación de factor de utilización y factor de simultaneidad ............................... 18. 1.6.2.. Dispositivos de alumbrado ..................................................................................... 19. 1.6.3.. Dispositivos de fuerza ............................................................................................ 30. 1.6.4.. Potencia total instalada.......................................................................................... 34. 1.7.. SELECCIÓN DEL TRANSFORMADOR DE DISTRIBUCIÓN .......................................... 34. 1.8. DESCRIPCIÓN DEL CENTRO DE TRANSFORMACIÓN Y CENTRO DE SECCIONAMIENTO ................................................................................................................... 35 1.8.1.. Reglamentación y Disposiciones Oficiales ............................................................. 35. 1.8.2.. Características generales del Centro de Transformación ...................................... 37. 1.8.3.. Programa de necesidades y potencia instalada en kVA......................................... 38. 1.8.4.. Descripción de la instalación .................................................................................. 38. 1.8.5.. Instalación Eléctrica ............................................................................................... 41. 1.8.6.. Medida de la energía eléctrica ............................................................................... 51. 1.8.7.. Unidades de protección, automatismo y control .................................................. 51. 1.8.8.. Puesta a tierra ........................................................................................................ 54. 1.8.9.. Limitación de campos magnéticos ......................................................................... 55. 1.9.. DESCRIPCIÓN DE LA INSTALACIÓN GENERADORA ................................................. 55. 1.9.1.. Interruptor automático motorizado ...................................................................... 56. 1.9.2.. Grupo electrógeno ................................................................................................. 56. 1.10.. SISTEMA DE ALIMENTACIÓN ININTERRUMPIDA (SAI) ........................................... 69. 1.11.. BATERÍA DE CONDENSADORES .............................................................................. 71. 1.12.. DESCRIPCIÓN DETALLADA DE LA INSTALACIÓN ELÉCTRICA................................... 71. 1.12.1.. Líneas principales ................................................................................................ 71. 4.

(6) Memoria. 1.12.2.. Cuadro General de Baja Tensión (CGBT) ............................................................. 72. 1.12.3.. Líneas de derivación a cuadros, subcuadros y receptores .................................. 74. 1.13.. CARACTERÍSTICAS DE LAS HABITACIONES ............................................................. 75. 1.14.. ALUMBRADO .......................................................................................................... 76. 1.14.1.. Alumbrado interior .............................................................................................. 76. 1.14.2.. Alumbrado exterior ............................................................................................. 77. 1.15.. TOMAS DE CORRIENTE ........................................................................................... 77. 1.16.. INSTALACIONES EN LOCALES ESPECIALES .............................................................. 78. 1.16.1.. Instalación en servicios de planta y baños habitaciones .................................... 78. 1.16.2.. Piscina .................................................................................................................. 79. 1.16.3.. Sauna ................................................................................................................... 79. 1.17.. PUESTA A TIERRA ................................................................................................... 79. 1.18.. INSTALACIÓN DE PARARRAYOS.............................................................................. 80. 5.

(7) Memoria. 1. MEMORÍA. 1.1. GENERALIDADES En este capítulo del proyecto se pretende describir las instalaciones eléctricas de media y baja tensión a realizar en el edificio destinado a Hotel. Desde el punto de vista eléctrico, está considerado como edificio de pública concurrencia al ser un local de reunión destinado a hotel, según la ITC-BT 28, punto 1. Como tal, es necesario disponer de un suministro complementario de socorro atendido mediante la instalación de un grupo electrógeno.. 1.2. NORMATIVA APLICABLE Para la realización de este proyecto han regido como base las siguientes Normas y Reglamentos: - Reglamento Electrotécnico de Baja Tensión, según Real Decreto 842/2002 de 2 de agosto, Instrucciones Técnicas Complementarias y normas UNE de aplicación.. - Código Técnico de la Edificación. DB-SI; DB-SUA; DB-HE; DB-HS. - Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión, según Real Decreto 337/2014, Instrucciones Técnicas Complementarias ITC-RAT 01 a 23.. - Real Decreto 1890/2008, 14 de Noviembre, en el que se aprueba el Reglamento de Eficiencia Energética en Instalaciones de alumbrado exterior y sus Instrucciones Técnicas Complementarias.. - Norma UNE-EN-12464-1: Iluminación de los lugares de trabajo interiores. - Norma UNE-EN-12464-2: Iluminación de los lugares de trabajo exteriores. 1.2.1.. Justificación del cumplimiento del CTE. Objeto: a) El Código Técnico de la Edificación, en adelante CTE, es el marco normativo por el que se regulan las exigencias básicas de calidad que deben cumplir los edificios, incluidas sus instalaciones, para satisfacer los requisitos básicos de seguridad y habitabilidad, en desarrollo de lo previsto en la disposición adicional segunda de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación, en adelante LOE. b) El CTE establece dichas exigencias básicas para cada uno de los requisitos básicos de «seguridad estructural», «seguridad en caso de incendio», «seguridad de utilización», «higiene, salud y protección del medio ambiente», «protección contra el ruido» y «ahorro de energía y aislamiento térmico», establecidos en el artículo 3 de la LOE, y proporciona procedimientos que permiten acreditar su cumplimiento con suficientes garantías técnicas. c) Los requisitos básicos relativos a la «funcionalidad» y los aspectos funcionales de los elementos constructivos se regirán por su normativa específica. d) Las exigencias básicas deben cumplirse en el proyecto, la construcción, el mantenimiento y la conservación de los edificios y sus instalaciones.. 6.

(8) Memoria. 1.2.1.1.. Seguridad en caso de Incendios (SI).. Según el Real Decreto 314/2006, 17 de Marzo, Artículo 11: reducir a límites aceptables el riesgo de que los usuarios de un edificio sufran daños derivados de un incendio de origen accidental, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. • Exigencia básica SI 1: Propagación interior: se limitará el riesgo de propagación del incendio por el interior del edificio, tanto al mismo edificio como a otros edificios colindantes. • Exigencia básica SI 2: Propagación exterior: se limitará el riesgo de propagación del incendio por el exterior, tanto en el edificio considerado como a otros edificios. • Exigencia básica SI 3: Evacuación de ocupantes: el edificio dispondrá de los medios de evacuación adecuados para facilitar que los ocupantes puedan abandonarlo o alcanzar un lugar seguro dentro del mismo en condiciones de seguridad. • Exigencia básica SI 4: Instalaciones de protección contra incendios: el edificio dispondrá de los equipos e instalaciones adecuados para hacer posible la detección, el control y la extinción del incendio, así como la transmisión de la alarma a los ocupantes. • Exigencia básica SI 5: Intervención de bomberos: se facilitará la intervención de los equipos de rescate y de extinción de incendios. • Exigencia básica SI 6: Resistencia estructural al incendio: la estructura portante mantendrá su resistencia al fuego durante el tiempo necesario para que puedan cumplirse las anteriores exigencias básicas.. 1.2.1.2.. Seguridad de Utilización.. Según el Real Decreto 314/2006, 17 de Marzo, Artículo 12: reducir a límites aceptables el riesgo de que los usuarios sufran daños inmediatos durante el uso previsto de los edificios, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. • Exigencia básica SU 1: Seguridad frente al riesgo de caídas: se limitará el riesgo de que los usuarios sufran caídas, para lo cual los suelos serán adecuados para favorecer que las personas no resbalen, tropiecen o se dificulte la movilidad. Asimismo, se limitará el riesgo de caídas en huecos, en cambios de nivel y en escaleras y rampas, facilitándose la limpieza de los acristalamientos exteriores en condiciones de seguridad. • Exigencia básica SU 2: Seguridad frente al riesgo de impacto o de atrapamiento: se limitará el riesgo de que los usuarios puedan sufrir impacto o atrapamiento con elementos fijos o móviles del edificio. • Exigencia básica SU 3: Seguridad frente al riesgo de aprisionamiento: se limitará el riesgo de que los usuarios puedan quedar accidentalmente aprisionados en recintos. • Exigencia básica SU 4: Seguridad frente al riesgo causado por iluminación inadecuada: se limitará el riesgo de daños a las personas como consecuencia de una iluminación inadecuada en zonas de circulación de los edificios, tanto interiores como exteriores, incluso en caso de emergencia o de fallo del alumbrado normal. • Exigencia básica SU 5: Seguridad frente al riesgo causado por situaciones con alta ocupación: se limitará el riesgo causado por situaciones con alta ocupación facilitando la circulación de las personas y la sectorización con elementos de protección y contención en previsión del riesgo de aplastamiento. • Exigencia básica SU 6: Seguridad frente al riesgo de ahogamiento: se limitará el riesgo de caídas que puedan derivar en ahogamiento en piscinas, depósitos, pozos y similares mediante elementos que restrinjan el acceso. • Exigencia básica SU 7: Seguridad frente al riesgo causado por vehículos en movimiento: se limitará el riesgo causado por vehículos en movimiento atendiendo a los tipos de pavimentos y la señalización y protección de las zonas de circulación rodada y de las personas.. 7.

(9) Memoria. • Exigencia básica SU 8: Seguridad frente al riesgo causado por la acción del rayo: se limitará el riesgo de electrocución y de incendio causado por la acción del rayo, mediante instalaciones adecuadas de protección contra el rayo.. 1.2.1.3.. Exigencias Básicas de Salubridad (HS).. Según el Real Decreto 314/2006, 17 de Marzo, Artículo 13: reducir a límites aceptables el riesgo de que los usuarios, dentro de los edificios y en condiciones normales de utilización, padezcan molestias o enfermedades, así como el riesgo de que los edificios se deterioren y de que deterioren el medio ambiente en su entorno inmediato, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento.. 1.2.1.4.. Protección contra el Ruido (HR).. El Documento Básico «DB HR Protección frente al Ruido» especifica parámetros objetivos y sistemas de verificación cuyo cumplimiento asegura la satisfacción de las exigencias básicas y la superación de los niveles mínimos de calidad propios del requisito básico de protección frente al ruido. Hasta que se apruebe este DB se aplicará la Norma Básica de la Edificación NBE-CA88 «Condiciones acústicas en los edificios»: aprobada por Real Decreto 1909/1981, de 24 de julio, y modificada por Real Decreto 2115/1982, de 12 de agosto. Según el Real Decreto 314/2006, 17 de Marzo, Artículo 14: limitar dentro de los edificios, y en condiciones normales de utilización, el riesgo de molestias o enfermedades que el ruido pueda producir a los usuarios, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. El Documento Básico «DB HR Protección frente al Ruido» especifica parámetros objetivos y sistemas de verificación cuyo cumplimiento asegura la satisfacción de las exigencias básicas y la superación de los niveles mínimos de calidad propios del requisito básico de protección frente al ruido. Hasta que se apruebe este DB se aplicará la Norma Básica de la Edificación NBE-CA88 «Condiciones acústicas en los edificios»: aprobada por Real Decreto 1909/1981, de 24 de julio, y modificada por Real Decreto 2115/1982, de 12 de agosto.. 1.2.1.5.. Ahorro de Energía (HE).. Según el Real Decreto 314/2006, 17 de Marzo, Artículo 15: conseguir un uso racional de la energía necesaria para la utilización de los edificios, reduciendo a límites sostenibles su consumo y conseguir asimismo que una parte de este consumo proceda de fuentes de energía renovable, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. • Exigencia básica HE 1: Limitación de demanda energética: los edificios dispondrán de una envolvente de características tales que limite adecuadamente la demanda energética necesaria para alcanzar el bienestar térmico en función del clima de la localidad, del uso del edificio y del régimen de verano y de invierno, así como por sus características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, reduciendo el riesgo de aparición de humedades de condensación superficiales e intersticiales que puedan perjudicar sus características y tratando adecuadamente los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos. • Exigencia básica HE 2: Rendimiento de las instalaciones térmicas: los edificios dispondrán de instalaciones térmicas apropiadas destinadas a proporcionar el bienestar térmico de sus ocupantes, regulando el rendimiento de las mismas y de sus equipos. Esta exigencia se desarrolla actualmente en el vigente Reglamento de Instalaciones Térmicas en los Edificios, RITE, y su aplicación quedará definida en el proyecto del edificio.. 8.

(10) Memoria. • Exigencia básica HE 3: Eficiencia energética de las instalaciones de iluminación: los edificios dispondrán de instalaciones de iluminación adecuadas a las necesidades de sus usuarios y a la vez eficaces energéticamente disponiendo de un sistema de control que permita ajustar el encendido a la ocupación real de la zona, así como de un sistema de regulación que optimice el aprovechamiento de la luz natural, en las zonas que reúnan unas determinadas condiciones. • Exigencia básica HE 4: Contribución solar mínima de agua caliente sanitaria: en los edificios con previsión de demanda de agua caliente sanitaria o de climatización de piscina cubierta, en los que así se establezca en este CTE, una parte de las necesidades energéticas térmicas derivadas de esa demanda se cubrirá mediante la incorporación en los mismos de sistemas de captación, almacenamiento y utilización de energía solar de baja temperatura adecuada a la radiación solar global de su emplazamiento y a la demanda de agua caliente del edificio. • Exigencia básica HE 5: Contribución fotovoltaica mínima de energía eléctrica: en los edificios que así se establezca en este CTE se incorporarán sistemas de captación y transformación de energía solar en energía eléctrica por procedimientos fotovoltaicos para uso propio o suministro a la red. En nuestro caso no es necesaria la instalación de paneles fotovoltaicos.. 1.3. DESCRIPCIÓN GENERAL DEL EDIFICIO El edificio en cuestión consta de seis plantas sobre rasante y una planta sótano, destinadas a los siguientes usos: Planta sótano (B.K.): De 1.009 m2 de superficie, destinada principalmente a ubicación de servicios generales del edificio como y aparcamiento en superficie. La planta Semisótano consta de las siguientes estancias o servicios principales: Interior:. -. Centro de Transformación Recinto de instalación de telecomunicaciones inferior (RITI) Salón multiusos. Lavandería Gimnasio, piscina climatizada, zona de baño y masajes, jacuzzi. Cocina y zona de almacenaje Cuarto de basuras. Cuadro General de Baja Tensión (CGBT) Cuadro General de Planta (CGP) Centralización de Contadores. Exterior:. -. Caseta prefabricada celdas eléctricas. Grupo electrógeno Aljibe de agua contra incendios. Cuarto para grupo de presión contra incendios. Cuarto para grupo de presión agua potable. Zona de aparcamiento en superficie para 28 vehículos dos de ellos adaptados para minusválidos, en el exterior.. 9.

(11) Memoria. Planta baja (Z.K.): D e 771, 9 3 m2 d e superficie construida, está compuesta p o r l a s siguientes estancias:. -. Recepción y hall. Zona administrativa Aseos Terraza y b a r Restaurante, c o n previsión d e 7 2 mesas. Enfermería Cuadro General de Planta (CGP). Planta primera (1.K.): De 650,38 m2 de superficie construida, está compuesta por las siguientes estancias:. -. 10 habitaciones dobles de unos 20 m2 c a d a una. 2 suites de unos 40 m2 cada una. Cuarto de servicio. Cuadro General de Planta (CGP). Plantas segunda, tercera y cuarta (2.K., 3.K., 4.K.): De 712,64 m2 de superficie cada una, están compuestas por las siguientes estancias:. -. 16 habitaciones de unos 20 m2 cada una. 2 suites de unos 40 m2 cada una. Cuarto de servicio. Cuadro General de Planta (CGP). Planta quinta (5.K.): De 712,64 m2 de superficie construida, está compuesta por las siguientes estancias:. -. 10 habitaciones dobles de unos 20 m2 cada una. 5 suites de unos 40 m2 cada una. Cuarto de servicio. Cuadro General de Planta (CGP). Planta cubierta (6.K.): De 796,7 m2, destinada principalmente a alojar servicios del edificio, formada por las siguientes estancias:. -. Captadores solares térmicos para la producción de agua caliente sanitaria Instalaciones de climatización. Recinto de instalación de telecomunicaciones superior (RITS) Cuarto de instalaciones de energía solar térmica. Cuadro General de Planta (CGP). La superficie construida del hotel es de 6.078,74 m2. Los indicadores que aparecen al lado del nombre de cada planta sirven para localizar fácilmente cada una de las estancias de la instalación en los planos y su correspondencia con las tablas que se adjuntan en el proyecto.. 10.

(12) Memoria. 1.4. DESCRIPCIÓN GENERAL DE LA INSTALACIÓN ELÉCTRICA Con el objetivo de abastecer la potencia instalada, la instalación contará con un transformador de distribución de 800 kVA de tipo cliente o abonado situado en una estancia del propio hotel acondicionada para tal cometido. La alimentación del transformador se producirá a través de una línea subterránea de media tensión a 20 kV en anillo o bucle. Dispone de una línea de entrada y una línea de salida hacia otro centro. Para que este tipo de centro de transformación se alimente de la red en anillo de la compañía ha existir como elemento intermedio entre la red subterránea de media tensión y el centro de transformación un centro de seccionamiento. Dicho centro cuenta con una celda de entrada/salida, una celda de protección con interruptor automático de vacío, una celda de medida y una celda de seccionamiento a cliente con un interruptor seccionador. El centro de seccionamiento debe ubicarse con acceso fácil y directo preferentemente desde la vía pública a las celdas de entrada y salida de la red, y a la de alimentación y seccionamiento al cliente, impidiéndose el acceso al mismo al personal ajeno de la compañía suministradora. Se instalará uno prefabricado, tipo caseta, con envolvente de hormigón y estructura mono bloque situado en el patio exterior de la planta sótano del hotel. La estancia del centro de transformación contará con una celda con interruptor seccionador, una celda de protección del transformador con interruptor automático de vacío conectada al transformador de distribución, con aislamiento seco mediante resina epoxi, de potencia aparente 800 kVA. La salida del transformador se produce en baja tensión a 420 V, protegida por interruptor seccionador y fusibles. Dicha línea de salida irá hasta el Cuadro General de Baja Tensión (CGBT) mediante conducto enterrado, dicho cuadro estará situado en la estancia contigua. Allí se situaran los embarrados y cuadros generales de mando y protección. Puesto que se trata de un local de pública concurrencia, clasificado como local de reunión, y su ocupación es mayor a 300 personas ajenas al centro, la ITC-BT-28 obliga a que la instalación cuente con suministro de socorro. Dicho suministro debe tener una potencia mínima del 15 % del total de la potencia contratada. La potencia contratada es aquella que se puede conectar sin que “salten” las protecciones, luego debe ser igual o ligeramente superior a la potencia instalada, que es la suma de la potencia consumida por todos los receptores de la instalación. El valor de la potencia instalada en la instalación es de 714716,5 W, y su 15 % son 107207,5 W. Para el suministro de socorro se recurre a un grupo electrógeno diésel insonorizado situado debajo de la rampa de salida del parking, con una potencia en suministro de socorro de 110,4 kW. El esquema para instalaciones en las que parte de la demanda es satisfecha a través del grupo electrógeno consiste en dividir toda la instalación eléctrica en dos partes diferenciadas. Por un lado la línea de grupo electrógeno, que alimenta a receptores considerados como prioritarios cuando se produzca un fallo de red, y por otro lado la línea de red que alimenta a los todos los receptores de la instalación cuando el suministro es normal. Este sistema de alimentación debe permitir ante un fallo de red, que solo los receptores prioritarios queden alimentados, mientras que los no prioritarios no lo estén. Esto se consigue mediante interruptores automáticos motorizados con enclavamiento mecánico o eléctrico, o con conmutadores motorizados. Por lo tanto las cargas de transformador y de grupo tienen que ir separadas físicamente, sus protecciones pueden estar en el mismo cuadro, pero en distintas partes de este, entonces cada cuadro y sub cuadro tendrá una parte de red y otra de grupo. El cuadro general de cargas no prioritarias se alimenta desde el embarrado general de baja tensión, mientras que el cuadro general de cargas prioritarias se alimenta desde el embarrado secundario que se alimenta a través del conmutador de redes. El conmutador de redes se alimenta del grupo y de la red, abre y cierra los interruptores de alimentación para que la salida sea solo de uno de los dos. Aparte de los dos cuadros de red y de grupo con sus respectivas protecciones, en el Cuadro General de Baja Tensión también se encuentra la batería de condensadores, para compensar la potencia reactiva. La compensación se realiza de forma global y de modo variable. Dicha batería va conectada como una salida del cuadro general de baja tensión, con su correspondiente protección, interruptor automático y diferencial.. 11.

(13) Memoria. También se encuentra en el cuadro el equipo SAI (sistema de alimentación ininterrumpida), equipo que alimenta a las cargas críticas que no pueden pasar nunca por cero. Dicho equipo va conectado en el mismo embarrado que las cargas prioritarias alimentadas por el grupo electrógeno. Por último se encuentra la Centralización de Contadores ante posibles necesidades de medición, su ubicación se realiza siguiendo las prescripciones de la ITC-BT-16. Las líneas de red y grupo que salen del cuadro general de baja tensión van a parar al cuadro general de planta situado en la planta sótano. En el cuadro general de planta se encuentran los embarrados y protecciones de red y de grupo, del que parten seis derivaciones individuales que son las que alimentan a cada una de las plantas restantes del hotel, cada una con su parte de red y su parte de grupo. De allí también salen las líneas que van a otros subcuadros de dicha planta, y una línea enterrada que alimenta las bombas del grupo de protección contra incendios, situado bajo la rampa de entrada del parking. En el cuadro general de planta de la planta sótano también se encuentra el RITI, Recinto de Infraestructuras de Telecomunicación inferior, contiene los registros de los operadores de telefonía y televisión por cable. Los tubos llegan procedentes de una arqueta exterior, desde la arqueta sale la canalización externa que conecta con el edificio por el punto de entrada general, por donde se accede a la zona común del hotel. A partir del RITI suben hacia las distintas plantas los tubos de la canalización principal, el número de tubos es variable en función del número de puntos de acceso a usuario. En las diferentes plantas del hotel existen registros secundarios de los que partes las canalizaciones secundarias que llegan hasta las habitaciones, la canalización interior de usuario. Las canalizaciones secundarias están formadas por cuatro tubos como mínimo, uno por cada servicio de ICT (Infraestructura común de telecomunicación) más otro de reserva. En cada planta del hotel se encuentra un cuadro general de planta idéntico en el que se alojan las protecciones generales y los embarrados, y de las que parten las líneas que van a parar a los sub cuadros de planta. La distribución de dichas líneas a través de los pasillos se realiza mediante canalización en bandeja. En el interior de las estancias la distribución de los conductores se realiza bajo tubo empotrado en pared. Cada habitación del hotel posee un sub cuadro. La opción de dividir la instalación en sub cuadros se realiza con motivo de aislar posibles defectos y que no afecten a otras partes de la instalación. Al igual que se mencionó con anterioridad el RITI, en el cuadro general de planta de la planta 6 del hotel se encuentra el RITS, Recinto de Infraestructuras de Telecomunicación Superior, en él se montan los procesadores de señal necesarios para prestar los servicios de radio y televisión, allí llegan las canalizaciones con los conductores que provienen de las antenas. Dado que se disponen en la instalación de cuadros generales d e planta y subcuadros, existen cinco escalones de protección frente a contactos directos e indirectos. Se diseñan los dispositivos de protección frente a sobrecargas, cortocircuitos y protección de personas de tal manera que exista selectividad entre ellos, actuando el que se encuentre situado aguas arriba de la falta. Para los primeros se considera la máxima y mínima corriente de cortocircuito obtenida por cálculo en cada punto de la instalación, teniendo. Para los segundos se emplean dispositivos con retardo en el tiempo para evitar emplear dispositivos de sensibilidad elevada que encarecerían la instalación.. 12.

(14) Memoria. 1.5. CÁLCULO DE LA OCUPACIÓN Con esto se persigue verificar si la instalación requiere suministro de socorro, que corresponde con un 15% de la potencia contratada como se indicó antes, según GUIA-BT-28. Se realiza conforme al CTE-DB-SI-3. Tabla 2.1. Densidades de ocupación Uso previsto. Cualquiera. Residencial Público. Aparcamiento. Pública concurrencia. Administrativo. Ocupación (m2/persona). Zona, tipo de actividad Zonas de ocupación ocasional y accesibles únicamente a efectos de mantenimiento: salas de máquinas, locales para material de limpieza, etc. Aseos de planta Zonas de alojamiento Salones de uso múltiple Vestíbulos generales y zonas generales de uso público en plantas de sótano, baja y entreplanta Vinculado a una actividad sujeta a horarios: comercial, espectáculos, oficina, etc. Zonas destinadas a espectadores sentados: con asientos definidos en el proyecto. Zonas de público de pie, en bares, cafeterías, etc. Zonas de público en gimnasios: con aparatos/sin aparatos Piscinas públicas zonas de baño (superficie de los vasos de las piscinas) Salones de uso múltiple en edificios para congresos, hoteles, etc. Vestíbulos generales, zonas de uso público en plantas de sótano, baja y entreplanta Zonas de servicio de bares, restaurantes, cafeterías, etc. Zonas de servicio de bares, restaurantes, cafeterías, etc. Oficinas Archivos, almacenes. Estancia. Ocupación nula 3 20 1 2 15 1 persona/asiento 1 5/1,5 2 1 2 10 10 40. Superficie Unitaria (m2). Nº de Locales. Superfici e(m2). Ocupación (m2/person a). Densidad de ocupació n (persona/ m2). Nº de ocupante s. Planta -1 B.K-1 servicio personal caballeros B.K-2 servicio personal señoras B.K-3 pasillo lavandería y secadero B.K-4 salón polivalente 1. 9,42. 1. 9,42. 3,0. 0,33. 3,14. 13,87. 1. 13,87. 3,0. 0,33. 4,62. 12,19. 1. 12,19. 0,0. 0,00. 0,00. 56,72. 1. 56,72. 1,0. 1,00. 56,72. B.K-5 salón polivalente 2. 57,48. 1. 57,48. 1,0. 1,00. 57,48. B.K-6 servicio caballeros. 14,70. 1. 14,70. 3,0. 0,33. 4,90. B.K-7 servicio señoras. 14,50. 1. 14,50. 3,0. 0,33. 4,83. B.K-8 pasillo servicios. 4,62. 1. 4,62. 3,0. 0,33. 1,54. B.K-9 hall entrada. 28,52. 1. 28,52. 0,0. 0,00. 0,00. B.K-10 sauna. 11,91. 1. 11,91. 1,5. 0,67. 7,94. B.K-11 duchas. 4,85. 1. 4,85. 1,5. 0,67. 3,23. 13.

(15) Memoria. B.K-12 jacuzzi. 4,65. 1. 4,65. 1,5. 0,67. 3,10. Estancia. Superficie Unitaria (m2). Nº de Locales. Superficie (m2). Ocupación (m2/persona). Densidad de ocupación (persona/ m2). Nº de ocupantes. B.K-13 zona masaje. 7,41. 1. 7,41. 1,5. 0,67. 4,94. B.K- 14 cuarto aroma terapia. 5,13. 1. 5,13. 1,5. 0,67. 3,42. B.K-15 zona masaje. 7,38. 1. 7,38. 1,5. 0,67. 4,92. B.K-16 piscina termal. 3,16. 1. 3,16. 1,5. 0,67. 2,11. B.K-17 hall B.K-18 zona relax piscina (playa) B.K-19 pasillo. 14,75. 1. 14,75. 2,0. 0,50. 7,38. 34,80. 1. 34,80. 5,0. 0,20. 6,96. 27,80. 1. 27,80. 0,0. 0,00. 0,00. B.K-20 cambiador señoras. 17,29. 1. 17,29. 3,0. 0,33. 5,76. B.K-21 cambiador caballeros B.K-22 hall entrada zona piscina B.K-23 gimnasio B.K-24 cámara frigorífica y cong. B.K-25 almacén alimentos. 17,12. 1. 17,12. 3,0. 0,33. 5,71. 14,10. 1. 14,10. 2,0. 0,50. 7,05. 39,31. 1. 39,31. 5,0. 0,20. 7,86. 15,90. 1. 15,90. 0,0. 0,00. 0,00. 10,68. 1. 10,68. 0,0. 0,00. 0,00. B.K-26 cocina. 48,55. 1. 48,55. 10,0. 0,10. 4,86. B.K-27 depósito de basura. 3,00. 1. 3,00. 0,0. 0,00. 0,00. B.K-30 hall (exterior) B.K-32 cuadro general baja tensión B.K-33 cuadro general de planta B.K-34 centro de transformación B.K-35 habitación servicio. 32,47. 1. 32,47. 0,0. 0,00. 0,00. 24,66. 1. 24,66. 0,0. 0,00. 0,00. 13,74. 1. 13,74. 10,0. 0,10. 1,37. 20,51. 1. 20,51. 0,0. 0,00. 0,00. 7,46. 1. 7,46. 10,0. 0,10. 0,75. 14,03. 1. 14,03. 0,0. 0,00. 0,00. B.K-37 pasillo de la escalera. 8,50. 1. 8,50. 0,0. 0,00. 0,00. B.K-38 pasillo. 28,50. 1. 28,50. 0,0. 0,00. 0,00. B.K-39 hall de entrada. 83,57. 1. 83,57. 2,0. 0,50. 41,79. B.K-40 pasillo. 14,85. 1. 14,85. 0,0. 0,00. 0,00. B.K-41 pasillo. 9,00. 1. 9,00. 0,0. 0,00. 0,00. B.K-42 hall de entrada. 10,00. 1. 10,00. 2,0. 0,50. 5,00. B.K-43 salón polivalente 3. 17,50. 1. 17,50. 1,0. 1,00. 17,50. B.K-44 lavandería + almacén. 18,22. 1. 18,22. 10,0. 0,10. 1,82. B.K-36 hall. B.K-45 piscina. 46,37. 1. 46,37. 2,0. 0,50. 23,19. B.K-46 cambiador. 6,16. 1. 6,16. 3,0. 0,33. 2,05. B.K-47 hall B.K-48 escalera subida bajada -1-0 B.K-49 escalera subida bajada -1 -0 B.K-50 escalera subida-bajada cocina bar. 14,75. 1. 14,75. 2,0. 0,50. 7,38. 12,10. 0. 0,00. 0,0. 0,00. 0,00. 12,10. 0. 0,00. 0,0. 0,00. 0,00. 0. 0,00. 0,0. 0,00. 0,00. 14.

(16) Memoria. Estancia. Superficie Unitaria (m2). Nº de Locales. Superficie (m2). B.K-51 pasillo de la escalera. 3,40. 1. 3,40. 1. 0,00. B.K-52 rampa garaje. Ocupación (m2/persona). Densidad de ocupación (persona/ m2). Nº de ocupantes. 0,0. 0,00. 0,00 0,00. B.K-53 secadero. 17,55. 1. 17,55. 10,0. 0,10. 1,76. Planta 0 Z.K-01 despacho gerente general Z.K-02 contabilidad. 14,95. 1. 14,95. 10,0. 0,10. 1,50. 16,33. 1. 16,33. 10,0. 0,10. 1,63. Z.K-03 recepción. 5,77. 1. 5,77. 10,0. 0,10. 0,58. Z.K-04 habitación servicio. 9,28. 1. 9,28. 10,0. 0,10. 0,93. Z.K-05 servicio caballeros. 12,96. 1. 12,96. 3,0. 0,33. 4,32. Z.K-06 servicio señoras. 12,79. 1. 12,79. 3,0. 0,33. 4,26. Z.K-07 lobby. 269,39. 1. 269,39. 2,0. 0,50. 134,70. Z.K-08 pasillo Z.K-09 cuadro general de planta Z.K-10 enfermería. 4,79. 1. 4,79. 0,0. 0,00. 0,00. 13,74. 1. 13,74. 10,0. 0,10. 1,37. 16,62. 1. 16,62. 10,0. 0,10. 1,66. 24,66. 1. 24,66. 10,0. 0,10. 2,47. 188,76. 1. 188,76. 9,42. 1. 9,42. 129,00. 1. 129,00. 9,40. 1. 9,40. 0,0. 0,00. 0,00. 17,01. 10. 170,10. 20,0. 0,05. 8,51. 3,60. 10. 36,00. 20,0. 0,05. 1,80. 32,78. 1. 32,78. 0,0. 0,00. 0,00. 1.K- 20 pasillo. 29,81. 1. 29,81. 0,0. 0,00. 0,00. 1.K- 19 pasillo 1.K- 40 escalera subidabajada 0-1 1.K- 41 rellano escalera subida-bajada 0-1 1.K- 23 cuadro general de planta 1.K- 22 hall. 26,43. 1. 26,43. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 13,39. 1. 13,39. 10,0. 0,10. 1,34. 4,79. 1. 4,79. 0,0. 0,00. 0,00. 1.K- 1,15 habitación suite 1.K- 2,16 baño habitación suite 1.K- 18 hall. 32,21. 2. 64,42. 20,0. 0,05. 3,22. 8,37. 2. 16,74. 20,0. 0,05. 0,84. 4,79. 1. 4,79. 0,0. 0,00. 0,00. 1.K- 17 habitación servicio 1.K- 42 escalera subidabajada 0-1 1.K- 43 rellano escalera subida-bajada 0-1. 16,62. 1. 16,62. 10,0. 0,10. 1,66. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. Z.K-11 cocina Z.K-12 + Z.K-13 bar + restaurante Z.K-14 pasillo salida emergencia Z.K-15 terraza Z.K-20 pasillo salida de emergencia Planta 1 1.K25,26,30,31,3,6,7,10,11,14 habitación doble 1.K- 24,27,29,32,13,12,8,9,5,4 baño habitación doble 1.K- 21 pasillo. 87,00 0,0. 0,00. 0,00 48,00. 15.

(17) Memoria. Ocupación (m2/persona). Densidad de ocupación (persona/ m2). Nº de ocupantes. 816,48. 20,0. 0,05. 40,82. 48. 172,80. 20,0. 0,05. 8,64. 34,57. 3. 103,71. 0,0. 0,00. 0,00. 29,81. 3. 89,43. 0,0. 0,00. 0,00. 26,20. 3. 78,60. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 2.K- 44 pasillo 3.K- 44 pasillo 4.K- 44 pasillo. 29,81. 3. 89,43. 0,0. 0,00. 0,00. 2.K- 23, 3.K- 23, 4.K- 23 cuadro general de planta. 13,74. 3. 41,22. 10,0. 0,10. 4,12. Estancia. Planta 2,3,4 2.K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 3,K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 4,K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 habitación doble 2.K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 3,K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 4,K25,26,29,30,33,35,36,39,40,43 ,3,6,7,10,11,14 baño habitación doble 2,K- 21 pasillo 3,K- 21 pasillo 4,K- 21 pasillo 2.K- 20 pasillo 3.K- 20 pasillo 4.K- 20 pasillo 2.K- 19 pasillo 3.K- 19 pasillo 4.K- 19 pasillo 2.K- 43 escalera subidabajada 1-2 2.K- 44 rellano escalera subida-bajada 1-2 2.K- 45 escalera subidabajada 1-2 2.K- 46 rellano escalera subida-bajada 1-2 3,K- 43 escalera subidabajada 2-3 3.K- 44 rellano escalera subida-bajada 2-3 3.K- 45 escalera subidabajada 2-3 3.K- 46 rellano escalera subida-bajada 2-3 4,K- 43 escalera subidabajada 3-4 4.K- 44 rellano escalera subida-bajada 3-4 4.K- 45 escalera subidabajada 3-4 4.K- 46 rellano escalera subida-bajada 3-4. Superficie Unitaria (m2). Nº de Locales. Superficie (m2). 17,01. 48. 3,60. 16.

(18) Memoria. Ocupación (m2/persona). Densidad de ocupación (persona/ m2). Nº de ocupantes. 14,37. 0,0. 0,00. 0,00. 3. 14,37. 0,0. 0,00. 0,00. 16,62. 3. 49,86. 10,0. 0,10. 4,99. 29,81. 3. 89,43. 0,0. 0,00. 0,00. 32,21. 6. 193,26. 20,0. 0,05. 9,66. 8,37. 6. 50,22. 20,0. 0,05. 2,51. 17,02. 10. 170,20. 20,0. 0,05. 8,51. 3,60. 10. 36,00. 20,0. 0,05. 1,80. 5,K- 16 pasillo. 4,79. 1. 4,79. 0,0. 0,00. 0,00. 5.K- 15 pasillo. 40,91. 1. 40,91. 0,0. 0,00. 0,00. 5.K- 14 pasillo 5.K- 45 escalera subidabajada 4-5 5.K- 46 rellano escalera subida-bajada 4-5 5.K- 17 cuadro general de planta. 33,00. 1. 33,00. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 13,74. 1. 13,74. 10,0. 0,10. 1,37. 5.K- 13 hall. 26,42. 1. 26,42. 0,0. 0,00. 0,00. 5.K- 38 pasillo. 29,81. 1. 29,81. 0,0. 0,00. 0,00. Estancia. 2.K- 22 hall 3.K- 22 hall 4.K22 hall 2.K- 18 hall 3.K- 18 hall 4.K18 hall 2,K- 17 habitación servicio 3,K- 17 habitación servicio 4,K- 17 habitación servicio 2,K- 44 hall 3,K- 44 hall 4,K44 hall 2.K- 1,15 habitación suite 3,K1,15 habitación suite 4,K1,15 habitación suite 2.K- 2,16 baño habitación suite 3,K- 2,16 baño habitación suite 4,K- 2,16 baño habitación suite Planta 5 5.K19,20,22,25,26,29,30,33,34,37 habitación doble 5.K18,21,23,24,27,28,31,32,35,36 baño habitación doble. Superficie Unitaria (m2). Nº de Locales. Superficie (m2). 4,79. 3. 4,79. 5.K- 12 hall. 4,79. 1. 4,79. 0,0. 0,00. 0,00. 5.K- 11 habitación servicio 5.K- 47 rellano escalera subida-bajada 4-5 5.K- 48 escalera subidabajada 4-5. 16,62. 1. 16,62. 10,0. 0,10. 1,66. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 5.K- 1,3,5,7,9 habitación suite. 32,44. 5. 162,20. 20,0. 0,05. 8,11. 7,75. 5. 38,75. 20,0. 0,05. 1,94. 8,80. 1. 8,80. 0,0. 0,00. 0,00. 5.K- 2,4,6,8,10 baño habitación suite Planta 6 6.K-3 escalera subidabajada 5-6 6.K-4 rellano escalera subidabajada 5-6 6.K-1 cuadro general de planta. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 13,92. 1. 13,92. 10,0. 0,10. 1,39. 6.K-2 hall. 4,72. 1. 4,72. 0,0. 0,00. 0,00. 17.

(19) Memoria. Ocupación (m2/persona). Densidad de ocupación (persona/ m2). Nº de ocupantes. 4,72. 0,0. 0,00. 0,00. 1. 16,74. 0,0. 0,00. 0,00. 6,25. 1. 6,25. 0,0. 0,00. 0,00. 8,80. 1. 8,80. 0,0. 0,00. 0,00. Estancia. Superficie Unitaria (m2). Nº de Locales. Superficie (m2). 6.K-8 hall. 4,72. 1. 6.K-7 volumen técnico 6.K-5 rellano escalera subidabajada 5-6 6.K-6 escalera subida-bajada 5-6. 16,74. 712,37. De esta forma queda justificado el suministro de socorro al ser la ocupación superior a 300 personas.. 1.6. PREVISIÓN DE CARGAS La cuantificación de la potencia instalada se hace sumando por un lado la potencia de alumbrado de uso general junto con el alumbrado de emergencia, más la potencia de equipos de fuerza. La potencia de las tomas de corriente no se considera puesto que los equipos están considerados para la totalidad de las tomas, con lo cual su adición supondría un sobredimensionamiento del transformador de potencia.. 1.6.1.. Aplicación de factor de utilización y factor de simultaneidad. Con la finalidad de dimensionar el transformador con la máxima exactitud posible se toman en cuenta los siguientes coeficientes a la hora de hacer la previsión de cargas.. 1.6.1.1.. Factor de utilización. Puesto que el régimen de trabajo de un receptor es tal que su potencia utilizada sea menor a la potencia nominal se aplica Factor utilización motores y receptores: Fu = 1 Factor utilización alumbrado y calefacción: Fu = 1. 1.6.1.2.. Factor de simultaneidad. Puesto que todos los receptores instalados no funcionan al mismo tiempo, se toman los siguientes coeficientes de simultaneidad Alumbrado: Fs = 1 Aspiradores: Fs = 0,3 Equipo sonido: Fs = 0,7 Jacuzzi: Fs = 0,7 Secador y toallero habitación: Fs = 0,2 Resto receptores: Fs = 1. 18.

(20) Memoria. La potencia de motores de elevación (ascensores) va multiplicada por 1,3 y la mayor de las potencias de los motores por 1,25 según ITC-BT-47. La potencia consumida por los dispositivos marcados con “*” está justificada en un Anexo.. 1.6.2.. Dispositivos de alumbrado. Estancia. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 54. 5. 1. 270. 8. 2. 1. 16. 54. 7. 1. 378. LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 8. 3. 1. 24. PHILIPS BBS411 W9L120 1xLED24/830 LIN-PC (1.000). 21. 2. 1. 42. 8. 4. 1. 32. 39. 12. 1. 468. 8. 9. 1. 72. 39. 12. 1. 468. 8. 8. 1. 64. 21. 2. 1. 42. 11,6. 5. 1. 58. 8. 2. 1. 16. 21. 2. 1. 42. 11,6. 5. 1. 58. 8. 2. 1. 16. 21. 1. 1. 21. 8. 1. 1. 8. 21. 2. 1. 42. 8. 3. 1. 24. 8. 1. 1. 8. HYDROS 40085. 20. 5. 1. 100. HYDROS 40085. 40. 4. 1. 160. Fabricante y Modelo. Planta-1 B.K-1 servicio personal caballeros. B.K-2 servicio personal señoras. B.K-3 pasillo lavandería y secadero. B.K-4 salón polivalente 1. B.K-5 salón polivalente 2. B.K-6 servicio caballeros. B.K-7 servicio señoras. B.K-8 pasillo servicios. B.K-9 hall entrada. B.K-10 sauna B.K-11 duchas. PHILIPS RS741B 1 xLED49S/PW9 WB (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS RS741B 1 xLED49S/PW9 WB (1000). LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) PHILIPS DN130B D165 1xLED10S/840 (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) PHILIPS DN130B D165 1xLED10S/840 (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/830 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 19.

(21) Memoria. Estancia. Fabricante y Modelo. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). B.K-12 jacuzzi. HYDROS 40086. 40. 2. 1. 80. 8. 1. 1. 8. 21. 1. 1. 21. 8. 1. 1. 8. 21. 1. 1. 21. 8. 1. 1. 8. 21. 1. 1. 21. 40. 1. 1. 40. 27. 3. 1. 81. 21. 1. 1. 21. 8. 3. 1. 24. 60. 5. 1. 300. 8. 4. 1. 32. 21. 3. 1. 63. 8. 3. 1. 24. 29. 6. 1. 174. 8. 5. 1. 40. 29. 6. 1. 174. 8. 5. 1. 40. 39. 2. 1. 78. 8. 3. 1. 24. 39. 3. 1. 117. 8. 5. 1. 40. 50. 4. 1. 200. 8. 5. 1. 40. 21. 2. 1. 42. 8. 2. 1. 16. 75. 10. 1. 750. 8. 11. 1. 88. B.K-13 zona masaje. B.K- 14 cuarto aroma terapia. B.K-15 zona masaje. LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) HYDROS 40086. B.K-16 piscina termal. B.K-17 hall. B.K-18 zona relax piscina. B.K-19 pasillo. B.K-20 cambiador señoras. B.K-21 cambiador caballeros. B.K-22 hall entrada zona piscina. B.K-23 gimnasio. B.K-24 cámara frigorífica y congelador. B.K-25 almacén alimentos. B.K-26 cocina. ASTRALPOOL Proyector PAR56 1.11 RGB PHILIPS BBS411 W9L120 1xLED24/830 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS CR446B W31L125 1xLED88/830 AC-MLO (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/830 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS RS342B 1xLED35S/840 WB (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS RS342B 1xLED35S/840 WB (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS CR446B W62L62 1xLED88/940 AC-MLO LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 20.

(22) Memoria. Estancia. Fabricante y Modelo. PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS WT120C L1200 1xLED22S/840 B.K-30 hall (exterior) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) B.K-32 cuadro general baja tensión LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) B.K-33 cuadro general de planta LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED48/840 MLO-PC (1.000) B.K-34 centro de transformación LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) B.K-35 habitación servicio LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS RS741B 1 xLED49S/PW9 WB B.K-36 hall (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) B.K-37 pasillo de la escalera LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) B.K-38 pasillo LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) B.K-39 hall entrada LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) B.K-40 pasillo LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) B.K-41 pasillo LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) B.K-42 hall entrada LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) B.K-43 salón polivalente 3 LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) B.K-27 depósito de basura. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 21. 1. 1. 21. 20. 4. 1. 80. 8. 3. 1. 24. 21. 3. 1. 63. 8. 8. 1. 64. 21. 3. 1. 63. 8. 5. 1. 40. 21. 4. 1. 84. 8. 6. 1. 48. 21. 2. 1. 42. 8. 2. 1. 16. 21. 1. 1. 21. 54. 1. 1. 54. 8. 4. 1. 32. 21. 2. 1. 42. 8. 5. 1. 40. 21. 3. 1. 63. 8. 3. 1. 24. 21. 15. 1. 315. 8. 9. 1. 72. 21. 2. 1. 42. 8. 3. 1. 24. 21. 2. 1. 42. 8. 1. 1. 8. 21. 2. 1. 42. 8. 1. 1. 8. 39. 3. 1. 117. 8. 3. 1. 24. 21.

(23) Memoria. Estancia. B.K-44 lavandería + almacén. B.K-45 piscina B.K-46 cambiador. B.K-47 hall. B.K-48 escalera subida bajada -1-0. B.K-49 escalera subida bajada -1 -0. B.K-50 escalera subidabajada cocina bar. B.K-51 pasillo de la escalera B.K-52 rampa garaje (exterior) B.K-53 secadero. B.K-54 depuradora piscina y tanque acumulación escalera garaje a calle (exterior) luminarias patio centro seccionamiento (exterior) luminarias recinto parking (exterior) luminarias pasillo a centro seccionamiento. sistema contra incendios. Fabricante y Modelo. PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) PHILIPS BBS464 W30L120 1xLED48/840 AC-MLO (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) ASTRALPOOL Proyector PAR56 1.11 RGB PHILIPS RS342B 1xLED35S/840 WB (1000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS RS342B 1xLED35S/840 WB (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) BGP360 LED144/NW II DTS CFW C250WM GP PHILIPS BBS464 W30L120 1xLED48/840 AC-MLO (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS RS342B 1xLED35S/840 WB (1000) BBP621 15xLED-HB/TWH II MB GF GR DMX RMR LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WT120C L1200 1xLED22S/840 BGP360 LED144/NW II DTS CFW C250WM GP PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 39. 1. 1. 39. 39. 1. 1. 39. 8. 1. 1. 8. 27. 6. 1. 162. 29. 1. 1. 29. 21. 1. 1. 21. 29. 1. 1. 29. 8. 1. 1. 8. 50. 3. 1. 150. 8. 3. 1. 24. 50. 3. 1. 150. 8. 3. 1. 24. 50. 3. 1. 150. 8. 5. 1. 40. 21. 1. 1. 21. 8. 2. 1. 16. 108. 10. 1. 1080. 39. 2. 1. 78. 8. 2. 1. 16. 8. 1. 1. 8. 29. 1. 1. 29. 28. 22. 1. 616. 8. 1. 1. 8. 20. 1. 1. 20. 108. 25. 1. 2700. 21. 3. 1. 63. 8. 2. 1. 16. 21. 3. 1. 63. 8. 2. 1. 16 12142. 22.

(24) Memoria. Estancia. Fabricante y Modelo. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 39. 4. 1. 156. 8. 2. 1. 16. 39. 4. 1. 156. 8. 3. 1. 24. 21. 3. 1. 63. 8. 1. 1. 8. 21. 1. 1. 21. 8. 1. 1. 8. 21. 1. 1. 21. 21,5. 6. 1. 129. 8. 5. 1. 40. 21. 1. 1. 21. 21,5. 6. 1. 129. 8. 5. 1. 40. 21. 14. 1. 294. 21. 15. 1. 315. 3,5. 8. 1. 28. 48. 3. 1. 144. 8. 31. 1. 248. 21. 1. 1. 21. 8. 2. 1. 16. 21. 3. 1. 63. 8. 5. 1. 40. 21. 4. 1. 84. 8. 2. 1. 16. 75. 5. 1. 375. 8. 6. 1. 48. Planta 0 Z.K-01 despacho gerente general. Z.K-02 contabilidad. Z.K-03 recepción. Z.K-04 habitación servicio. Z.K-05 servicio caballeros. Z.K-06 servicio señoras. Z.K-07 lobby. Z.K-08 pasillo. Z.K-09 cuadro general de planta. Z.K-10 enfermería. Z.K-11 cocina. PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS InStyle Lámpara de mesa TASSO,blanco,LED, 432825616 PHILIPS Lirio lámpara colgante CIELO,blanco,LED 4055031LI LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS CR446B W62L62 1xLED88/940 AC-MLO (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 23.

(25) Memoria. Estancia. Z.K-12 + Z.K-13 bar + restaurante. Z.K-14 pasillo salida emergencia. Z.K-15 terraza. Z.K-20 pasillo salida de emergencia Z.K-21 hall exterior. Fabricante y Modelo. PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) PHILIPS DN130B D165 1xLED10S/840 (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000). Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 21. 33. 1. 693. 12. 9. 1. 108. 8. 16. 1. 128. 21. 2. 1. 42. 8. 3. 1. 24. 21. 9. 1. 189. 8. 11. 1. 88. 21. 2. 1. 42. 8. 3. 1. 24. 21. 13. 1. 273 4135. Planta 1. 1.K25,26,30,31,3,6,7,10,11,14 habitación doble. 1.K24,27,29,32,13,12,8,9,5,4 baño habitación doble. 1.K- 21 pasillo. 1.K- 20 pasillo. 1.K- 19 pasillo. 1.K- 40 escalera subidabajada 0-1. PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS InStyle Lámpara de mesa TASSO,blanco,LED, 432825616 PHILIPS DN570B POE 1xLED24S/840 C (1000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 21. 1. 10. 210. 21,5. 4. 10. 860. 8. 1. 10. 80. 3,5. 2. 10. 70. 21,5. 3. 10. 645. 21. 3. 1. 63. 21,5. 1. 1. 21,5. 8. 9. 1. 72. 21. 5. 1. 105. 8. 6. 1. 48. 21. 3. 1. 63. 21,5. 1. 1. 21,5. 8. 4. 1. 32. 50. 3. 1. 150. 8. 3. 1. 24. 24.

(26) Memoria. Estancia. 1.K- 41 rellano escalera subida-bajada 0-1. 1.K- 23 cuadro general de planta. 1.K- 22 pasillo. 1.K- 1,15 habitación suite. 1.K- 2,16 baño habitación suite 1.K- 18 pasillo. 1.K- 17 habitación servicio. 1.K- 42 escalera subidabajada 0-1. 1.K- 43 rellano escalera subida-bajada 0-1. Fabricante y Modelo. PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS InStyle Lámpara de mesa TASSO,blanco,LED, 432825616 PHILIPS DN570B POE 1xLED24S/840 C (1000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 21. 1. 1. 21. 8. 2. 1. 16. 21. 3. 1. 63. 8. 5. 1. 40. 21. 1. 1. 21. 8. 2. 1. 16. 21. 2. 2. 84. 21,5. 12. 2. 516. 8. 1. 2. 16. 3,5. 3. 2. 21. 21,5. 4. 2. 172. 21. 1. 1. 21. 8. 3. 1. 24. 21. 3. 1. 63. 8. 3. 1. 24. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16 3794. Planta 2,3,4 2.K25,26,29,30,33,35,36,39,40, 43,3,6,7,10,11,14 PHILIPS BBS411 W9L120 1xLED24/840 habitación doble LIN-PC (1.000) 3,KPHILIPS DN570B POE 1xLED24S/840 25,26,29,30,33,35,36,39,40, C (1000) 43,3,6,7,10,11,14 PHILIPS InStyle Lámpara de mesa habitación doble TASSO,blanco,LED, 432825616 4,KLEGRAND 662603 URA21LED M-NM 25,26,29,30,33,35,36,39,40, 100LM 1H IP42 ADR (1.000) 43,3,6,7,10,11,14 habitación doble. 122. 1. 48. 5856. 25.

(27) Memoria. Estancia. Fabricante y Modelo. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 2.K25,26,29,30,33,35,36,39,40, 43,3,6,7,10,11,14 baño habitación doble 3,K25,26,29,30,33,35,36,39,40, 43,3,6,7,10,11,14 baño habitación doble 4,K25,26,29,30,33,35,36,39,40, 43,3,6,7,10,11,14 baño habitación doble. PHILIPS DN570B POE 1xLED24S/840 C (1000). 21,5. 3. 48. 3096. 21. 2. 3. 126. 21,5. 1. 3. 64,5. 8. 7. 3. 168. 21. 5. 3. 315. 8. 7. 3. 168. 21. 2. 3. 126. 21,5. 1. 3. 64,5. 8. 3. 3. 72. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 2,K- 21 pasillo 3,K- 21 pasillo 4,K- 21 pasillo. 2.K- 20 pasillo 3.K- 20 pasillo 4.K- 20 pasillo. 2.K- 19 pasillo 3.K- 19 pasillo 4.K- 19 pasillo. 2.K- 53 escalera subidabajada 1-2. 2.K- 52 rellano escalera subida-bajada 1-2. 2.K- 45 escalera subidabajada 1-2. 2.K- 46 rellano escalera subida-bajada 1-2. 3,K- 53 escalera subidabajada 2-3. 3.K- 52 rellano escalera subida-bajada 2-3. 3.K- 45 escalera subidabajada 2-3. 3.K- 46 rellano escalera subida-bajada 2-3. PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 26.

(28) Memoria. Estancia. 4,K- 53 escalera subidabajada 3-4. 4.K- 52 rellano escalera subida-bajada 3-4. 4.K- 45 escalera subidabajada 3-4. 4.K- 46 rellano escalera subida-bajada 3-4. 2.K- 44 pasillo 3.K- 44 pasillo 4.K- 44 pasillo. 2.K- 22 hall 3.K- 22 hall 4.K- 22 hall. 2.K- 23, 3.K-23, 4.K-23 cuadro general de planta. 2.K- 18 pasillo 3.K- 18 pasillo 4.K- 18 pasillo. 2.K- 17, 3.K- 17, 4.K- 17 habitación servicio. 2.K- 1,15 habitación suite 3.K- 1,15 habitación suite 4.K- 1,15 habitación suite. 2.K- 2,16 baño habitación suite 3.K- 2,16 baño habitación suite 4.K- 2,16 baño habitación suite. Fabricante y Modelo. PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) PHILIPS InStyle Lámpara de mesa TASSO,blanco,LED, 432825616 LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000). Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 21. 9. 3. 567. 8. 10. 3. 240. 21. 1. 3. 63. 8. 2. 3. 48. 21. 3. 3. 189. 8. 5. 3. 120. 21. 1. 3. 63. 8. 3. 3. 72. 21. 3. 1. 63. 8. 3. 1. 24. 318,5. 1. 6. 1911. 21,5. 4. 6. 516 15198. Planta 5 PHILIPS DN570B POE 1xLED24S/840 C (1000) PHILIPS BBS411 W9L120 1xLED24/840 5.KLIN-PC (1.000) 19,20,22,25,26,29,30,33,34, PHILIPS InStyle Lámpara de mesa 37 habitación doble TASSO,blanco,LED, 432825616 LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 122. 1. 10. 1220. 27.

(29) Memoria. Estancia. Fabricante y Modelo. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). 5.K18,21,23,24,27,28,31,32,35, 36 baño habitación doble. PHILIPS DN570B POE 1xLED24S/840 C (1000). 21,5. 3. 10. 645. PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000). 21. 1. 1. 21. 8. 2. 1. 16. 21. 3. 1. 63. 8. 7. 1. 56. 21. 6. 1. 126. 8. 7. 1. 56. 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 21. 3. 1. 63. 8. 5. 1. 40. 21. 2. 1. 42. 8. 3. 1. 24. 21. 9. 1. 189. 8. 10. 1. 80. 21. 1. 1. 21. 8. 3. 1. 24. 21. 3. 1. 63. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 5,K- 16 pasillo. 5.K- 15 pasillo. 5.K- 14 pasillo. 5.K- 45 escalera subidabajada 4-5. 5.K- 46 rellano escalera subida-bajada 4-5. 5.K- 17 cuadro general de planta. 5.K- 13 pasillo. 5.K- 38 pasillo. 5.K- 12 pasillo. 5.K- 11 habitación servicio. 5.K- 47 rellano escalera subida-bajada 4-5. LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 28.

(30) Memoria. Estancia. 5.K- 48 escalera subidabajada 4-5. 5.K- 1,3,5,7,9 habitación suite. 5.K- 2,4,6,8,10 baño habitación suite. Fabricante y Modelo. Potencia unitaria (W). Uds.. Nª hab. Potencia total (W). PHILIPS WL484W 1xLED52S/830 (1.000). 50. 3. 1. 150. 8. 3. 1. 24. 318,5. 1. 5. 1592,5. 21,5. 4. 5. 430. LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000) PHILIPS InStyle Lámpara de mesa TASSO,blanco,LED, 432825616 LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS DN570B POE 1xLED24S/840 C (1000). 5217,5 Planta 6 6.K-3 escalera subidabajada 5-6. 6.K-4 rellano escalera subidabajada 5-6. 6.K-1 cuadro general de planta. 6.K-2 pasillo. 6.K-8 pasillo. 6.K-7 volumen técnico. 6.K-5 rellano escalera subida-bajada 5-6. 6.K-6 escalera subidabajada 5-6. Cubierta (exterior). PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS415 W15L120 1xLED24/840 MLO-PC-N (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS416 W15L125 1xLED48/840 MLO-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS BBS411 W9L120 1xLED24/840 LIN-PC (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WL484W 1xLED52S/830 (1.000) LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000) PHILIPS WT120C L1200 1xLED22S/840 LEGRAND 662603 URA21LED M-NM 100LM 1H IP42 ADR (1.000). 50. 3. 1. 150. 8. 3. 1. 24. 21. 1. 1. 21. 8. 2. 1. 16. 21. 3. 1. 63. 8. 5. 1. 40. 21. 1. 1. 21. 8. 2. 1. 16. 21. 1. 1. 21. 8. 3. 1. 24. 21. 3. 1. 63. 8. 3. 1. 24. 21. 1. 1. 21. 8. 3. 1. 24. 50. 3. 1. 150. 8. 3. 1. 24. 20. 8. 1. 160. 8. 4. 1. 32 894. TOTAL ALUMBRADO (W) 41380,5. 29.

(31) Memoria. 1.6.3.. Dispositivos de fuerza Estancia. Dispositivo. Potencia unitaria (W). Uds.. Habitación. Potencia total (W). Bomba circulación y recirculación ACS *. Bomba circulación. 1400. 1. 1. 1400. Bomba recirculación. 65. 1. 1. 65. Bomba frio/calor. 11300. 4. 1. 56500. Ventiladores. 1500. 4. 1. 6000. Resistencia eléctrica. 12000. 4. 1. 48000. Fancoil. 4709. 1. 1. 4709. 100. 1. 1. 100. Sistema climatización *. Sistema video vigilancia Protección contra incendios *. Bomba principal. 9300. 1. 1. 9300. Grupo control incendios *. Bomba Jockey. 516. 1. 1. 516. RITI. 500. 1. 1. 500. RITS. 500. 1. 1. 500. Zonas comunes y habitaciones. Aspirador. 2300. 14. 1. 9660. Area de sauna, wellness y fitness. Aspirador. 5000. 1. 1. 1500. Cocinas, restaurante y salones. Aspirador. 2300. 1. 1. 690. Exteriores, estacionamiento. Aspirador. 3000. 1. 1. 900. B.K-1 servicio personal caballeros. Secamanos. 2000. 1. 1. 2000. B.K-2 servicio personal señoras. Secamanos. 2000. 1. 1. 2000. Ordenador. 350. 1. 1. 350. Equipo sonido. 11250. 1. 1. 7875. Proyector. 550. 1. 1. 550. Planta -1. B.K-4 salón polivalente 1. Ordenador. 350. 1. 1. 350. Equipo sonido. 11250. 1. 1. 7875. Proyector. 550. 1. 1. 550. B.K-6 lavabo caballeros. Secamanos. 2000. 2. 1. 4000. B.K-7 lavabo señoras. Secamanos. 2000. 2. 1. 4000. B.K-10 sauna. Radiador. 435. 8. 1. 3480. B.K-11 duchas. Ducha hidromasaje. 3000. 4. 1. 12000. B.K-5 salón polivalente 2. B.K-12 jacuzzi. 10000. 1. 1. 7000. B.K-16 piscina termal. Enfriadora piscina tonificación. 2300. 1. 1. 2300. B.K-18 zona relax piscina. Tumbona térmica. 500. 6. 1. 3000. Secamanos. 2000. 2. 1. 4000. B.K-20 cambiador señoras. Toallero eléctrico. 600. 1. 1. 600. Secador pelo. 1000. 2. 1. 2000. Secamanos. 2000. 2. 1. 4000. Toallero eléctrico. 600. 1. 1. 600. Secador pelo. 1000. 2. 1. 2000. B.K-21 cambiador caballeros. 30.

(32) Memoria. Estancia. B.K-22 hall entrada zona piscina. B.K-23 gimnasio B.K-24 cámara congelador y frigorífica. B.K-26 cocina. Dispositivo. Potencia unitaria (W). Uds.. Habitación. Potencia total (W). Ordenador. 350. 1. 1. 350. Impresora. 150. 1. 1. 150. Cinta correr. 2300. 4. 1. 9200. Máquina de agua. 200. 1. 1. 200. Cámara congelador. 5900. 1. 1. 5900. Cámara frigorífica. 3500. 1. 1. 3500. Horno. 17300. 1. 1. 17300. Lavavajillas. 7000. 2. 1. 14000. Extractores. 9000. 1. 1. 9000. Plancha. 6000. 2. 1. 12000. Botellero. 700. 1. 1. 700. Freidora. 6000. 2. 1. 12000. Vitrocerámica. 16000. 2. 1. 32000. Batidora amasadora. 800. 2. 1. 1600. Batidora vaso. 450. 2. 1. 900. Batidora de mano. 800. 2. 1. 1600. Robot cocina. 1500. 2. 1. 3000. Cortaverduras. 370. 1. 1. 370. Envasadora vacio. 750. 1. 1. 750. Exprimidor. 300. 1. 1. 300. Cocción baño maría. 750. 1. 1. 750. Cuecepasta. 3250. 1. 1. 3250. Microondas. 1800. 1. 1. 1800. Termo. 3000. 1. 1. 3000. Ascensor (motor elevación). 3400. 1. 1. 4420. Microondas. 1500. 1. 1. 1500. Frigorífico. 300. 1. 1. 300. B.K-38 piso pasillo. Ascensor (motor elevación). 13000. 2. 1. 33800. B.K-44 lavandería + almacén. Lavadora. 22000. 2. 1. 44000. Bomba regulación pH 2l/h. 20. 1. 1. 20. Bomba circulación *. 2100. 1. 1. 2100. Bomba cloro 5l/h. 40. 1. 1. 40. B.K-33 cuadro general de planta B.K-35 habitación servicio. B.K-54 habitación técnica piscina. B.K-46 cambiador. Secabañador ETEdryer. 243. 1. 1. 243. B.K-52 rampa garaje. Barrera automática. 1250. 1. 1. 1250. Secadora. 30000. 2. 1. 60000. Cabina de planchado. 20000. 1. 1. 20000. Mesa planchado y repaso. 3400. 1. 1. 3400. Centro planchado. 3200. 1. 1. 3200. Sistema riego jardines. 700. 1. 1. 700. B.K-53 secadero. jardines (exterior) Planta 0. 31.

(33) Memoria. Estancia. Z.K-01 despacho gerente general. Z.K-02 contabilidad. Z.K-03 recepción. Dispositivo. Potencia unitaria (W). Uds.. Habitación. Potencia total (W). Ordenador. 350. 1. 1. 350. Impresora. 271. 1. 1. 271. Trituradora papel. 250. 1. 1. 250. Ordenador. 350. 2. 1. 700. Trituradora papel. 250. 2. 1. 500. Impresora. 271. 1. 1. 271. Ordenador. 350. 1. 1. 350. Trituradora papel. 250. 1. 1. 250. Impresora. 271. 1. 1. 271. Microondas. 1500. 1. 1. 1500. Frigorífico. 300. 1. 1. 300. Z.K-05 servicio caballeros. Secamanos. 2000. 2. 1. 4000. Z.K-06 servicio señoras. Secamanos. 2000. 2. 1. 4000. Z.K-07 lobby. Televisor 78 pulgadas. 500. 4. 1. 2000. Tostadora. 3000. 2. 1. 6000. Extractores. 4500. 1. 1. 4500. Termo de leche. 3000. 2. 1. 6000. Lavavajillas. 7000. 1. 1. 7000. Plancha. 6000. 1. 1. 6000. Freidora. 6000. 1. 1. 6000. Congelador. 500. 1. 1. 500. Molino de café. 400. 1. 1. 400. Montaplatos. 800. 1. 1. 800. Termo. 3000. 1. 1. 3000. Z.K-04 habitación servicio. Z.K-11 cocina. Z.K-12 + Z.K-13 bar + restaurante. Z.K-15 terraza Z.K-21 hall exterior. Botellero. 700. 1. 1. 700. Vitrocerámica. 16000. 1. 1. 16000. Frigorífico. 800. 1. 1. 800. Exprimidor. 300. 1. 1. 300. Microondas. 1800. 1. 1. 1800. Cajas registradoras. 350. 1. 1. 350. Fabricador hielo. 900. 1. 1. 900. Enfriadora cerveza. 800. 1. 1. 800. Puerta automática. 300. 1. 1. 300. Termo. 3000. 1. 1. 3000. Cafetera. 4000. 2. 1. 8000. Televisor 78 pulgadas. 500. 2. 1. 1000. Botellero. 700. 3. 1. 2100. Equipo sonido. 6250. 1. 1. 6250. Puerta automática. 300. 1. 1. 300. Puerta automática. 300. 1. 1. 300. Televisor 32 pulgadas. 100. 1. 10. 1000. Planta 1. 32.

(34) Memoria. 1.K- 25,26,30,31,3,6,7,10,11,14 habitación doble. Minibar. 75. 1. 10. 750. Estancia. Dispositivo. Potencia unitaria (W). Uds.. Habitación. Potencia total (W). 1.K- 24,27,29,32,13,12,8,9,5,4 baño habitación doble. Secador de pelo. 1875. 1. 10. 3750. Microondas. 1500. 1. 1. 1500. Frigorífico. 300. 1. 1. 300. Minibar. 90. 1. 2. 180. 1.K- 17 habitación empleados. 1.K- 1,15 habitación suite. Televisión. 130. 1. 2. 260. Secador. 1900. 1. 2. 760. Toallero eléctrico. 600. 1. 2. 240. 2.K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 habitación doble 3,K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 habitación doble 4,K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 habitación doble. Televisor, Minibar. 175. 1. 48. 8400. 2.K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 baño habitación doble 3,K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 baño habitación doble 4,K25,26,29,30,33,35,36,39,40,43,3,6,7, 10,11,14 baño habitación doble. Secador. 1875. 1. 48. 18000. 2.K-17 habitación empleados 3.K-17 habitación empleados 4.K-17 habitación de empleados 2.K- 1,15 habitación suite 3.K- 1,15 habitación suite 4.K- 1,15 habitación suite. Microondas. 1500. 1. 3. 4500. Frigorífico. 300. 1. 3. 900. Minibar. 90. 1. 6. 540. Televisor. 130. 1. 6. 780. 2.K- 2,16 baño habitación suite 3.K2,16 baño habitación suite 4.K2,16 baño habitación suite. Secador. 1900. 1. 6. 2280. Toallero eléctrico. 600. 1. 6. 720. Televisor. 100. 1. 10. 1000. Minibar. 75. 1. 10. 750. Secador. 1875. 1. 10. 3750. Microondas. 1500. 1. 1. 1500. Frigorífico. 300. 1. 1. 300. Televisor. 130. 1. 5. 650. Minibar. 90. 1. 5. 450. Secador. 1900. 1. 5. 1900. 1.K- 2,16 baño habitación suite Planta 2,3,4. Planta 5 5.K- 19,20,22,25,26,29,30,33,34,37 habitación doble 5.K- 18,21,23,24,27,28,31,32,35,36 baño habitación doble 5.K- 11 habitación empleados. 5.K- 1,3,5,7,9 habitación suite 5.K- 2,4,6,8,10 baño habitación suite. 33.
