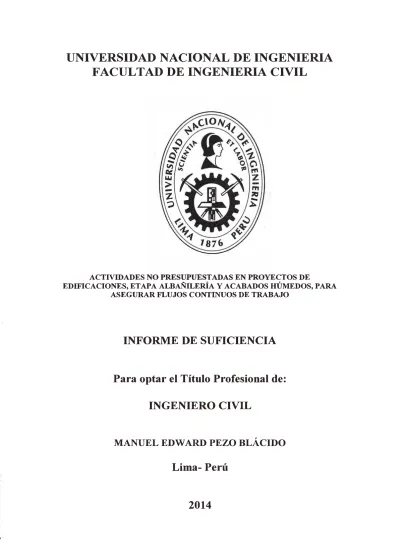

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA CIVIL

ACTIVIDADES NO PRESUPUESTADAS EN PROYECTOS DE

EDIFICACIONES, ETAPA ALBAÑILERÍA Y ACABADOS HÚMEDOS, PARA ASEGURAR FLUJOS CONTINUOS DE TRABAJO

INFORME DE SUFICIENCIA

Para optar el Título Profesional de:

INGENIERO CIVIL

MANUEL EDWARD PEZO BLÁCIDO

Lima- Perú

(2)

DEDICATORIA

A Resalía y Víctor, mis padres, quienes me apoyaron durante toda mi carrera universitaria, fue un apoyo mayor de lo que un hijo puede recibir. En especial a ella, mi gratitud todos los días y por siempre, no habrá forma de agradecerle en mi corta vida todo lo que hizo y aún sigue haciendo por mí.

A mi familia, mis abuelos, tíos y primos, que se encuentran cercanos o lejanos, y que han estado presentes en las etapas más importantes de mi vida.

A Dalia, por el apoyo, la confianza y la comprensiór:, a lo largo de todo este tiempo tan difícil y retador, sin ella habría sido y sería mucho más complicado.

(3)

UNIVERSIDAD NACIONAL DE INGENIERfA FACUL TAO DE INGENIER[A CIVIL

RESUMEN

LISTA DE CUADROS

LISTA DE GRÁFICOS

LISTA DE FIGURAS

LISTA DE FOTOGRAFIAS

INTRODUCCIÓN

INDICE

CAPÍTULO 1: MARCO TEÓRICO SOBRE LOS PROYECTOS EN LA EMPRESA

1.1 PRESUPUESTO DEL PROYECTO

1.1.1 Presupuesto del Proyecto y Presupuesto Meta

1.1.2 Flujograma del proyecto para la obtención del Presupuesto

1.1.3 Transferencia del presupuesto del proyecto a la Obra

1.1.4 Obtención del presupuesto Meta

1.1.5 Partidas de Control del Presupuesto

1.2 HERRAMIENTAS DE CONTROL

1.2.1 Control de avance

1.2.2 Informe de Productividad (IP)

CAPÍTULO 11: APLICACIÓN AL PROYECTO - VIVIENDAS CIPRESES

2.1 GENERALIDADES DEL PROYECTO

2:·r_ 1 __ Generalidades del Proyecto

2.1.2 Ubicación y localización

INDICE

IV V

VII

VIII

IX

X

1

1

2

3

4

5

·5 6

6

8

8 9

ACTIVIDADES NO PRESUPUESTADAS EN PROYECTOS DE EDIFICACIONES, ETAPA ALBAÑILERIA Y ACABADOS HÚMEDOS PARA ASEGURAR FLUJOS CONTINUOS DE TRABAJO.

(4)

UNIVERSIDAD NACIONAL DE INGENIER{A

FACUL TAO DE INGENIER{A CIVIL INDICE

2.1.3 Distribución y áreas techadas, configuración estructural y proyectista 1 O

2.2 CRONOGRAMA DEL PROYECTO

2.3 PRESUPUESTO DEL PROYECTO

2.3.1 Presupuesto Contractual y Presupuesto Meta

2.3.2 Partidas de Control del proyecto

2.4 PARTIDAS DE CONTROL EN ESTUDIO

2.4.1 Partida de control 0302 muros silico-calcáreos y juntas

2.4.1.1 Procedimiento

12

13

13

14

16

16

16

2.4.1.2 Layout de Obra 18

2.4.1.3 Ratios de mano de obra según presupuesto contractual y meta 20

2.4.1.4 Ratios de Mano de obra medidos en campo 23

2.4.2 Partida de control 0303 Solaqueo 24

2.4.2.1 Procedimiento

2.4.2.2 Layout de Obra

2.4.2.3 Ratios de mano de obra según presupuesto contractual y meta

2.4.2.4 Ratios de Mano de obra medidos en campo

2.4.3 Partida de control 0304 Tarrajeo

2.4.3.1 Procedimiento

24

27

28

29

31

31

2.4.3.2 Layout de Obra 33

2.4.3.3 Ratios de mano de.obra según presupuesto contractual y meta 33

2.4.3.4 Ratios de Mano de obra medidos en campo 35

2.4.4 Partida de control 0305 Acabado de Piso

2.4.4. t-Procedimiento

36

36

2.4.4.2 Layout de Obra 37

2.4.4.3 Ratios de mano de obra según presupuesto contractual y meta 37

ACTIVIDADES NO PRESUPUESTADAS EN PROYECTOS DE EDIFICACIONES, ETAPA ALBAÑILERÍA Y ACABADOS HÚMEDOS PARA ASEGURAR FLUJOS CONTINUOS DE TRABAJO

(5)

UNIVéRSIDAD NACIONAL DE INGENIERIA FACULTAD GE INGENIERIA CIVIL

2.4.4.4 Ratios de Mano de obra medidos en campo

2.5 ANÁLISIS DE LAS PARTIDAS DE CONTROL EN ESTUDIO

INDICE

39

40 2.5.1 Análisis de la partida de control 0302 muros silico-calcáreos y juntas 40

2.5.2 Análisis de la partida de control 0303 solaqueo 43

2.5.3 Análisis de la partida de control 0304 tarrajeo 45

2.5.4 Análisis de la partida de control 0305 acabado de piso de concreto 46

CAPITULO 111: CONCLUSIONES Y RECOMENDACIONES\

3.1 CONCLUSIONES 3.2 RECOMENDACIONES 48

BIBLIOGRAFÍA

ANEXO

47

49

50

ACTIVIDADES NO PRESUPUESTADAS EN PROYECTOS DE EDIFICACIONES, ETAPA ALBAÑILERÍA Y ACABADOS HÚMEDOS PARA ASEGURAR FLUJOS CONTINUOS DE TRABAJO

(6)

UNIVERSIDAD NACIONAL DE INGENIER{A FACUL TAO DE INGENIER{A CIVIL

RESUMEN

RESUMEN

El presente informe tuvo como objetivo el análisis de las principales actividades de albañilería considerando lo presupuestado, y comparándolo versus lo que se ejecutó realmente en el proyecto, para evaluar cuáles actividades no han sido consideradas inicialmente debido a la falta de un análisis a profundidad de los procedimientos, por situaciones generadas a partir de cambios en el proyecto debido a contrataciones, entre otros, para considerarlas en futuros proyectos y tener mayor probabilidad de que el flujo de producción se mantenga continuo sin paralizaciones debido a esta causa. Se dio una breve introducción a algunos conceptos y herramientas de gestión clave que forman parte del sistema de gestión en la empresa, tales como las partidas de control así como el informe de productividad. Una vez presentados estos conceptos se abarcó el proyecto en estudio "Viviendas Cipreses", definiendo las actividades de albañilería a analizar en el presente informe: muros silico-calcáreos y juntas, solaqueo, tarrajeo y acabado de piso de concreto. Se revisó por cada una de estas cuatro actividades: el procedimiento de trabajo, los ratios de mano de obra de acuerdo al presupuesto! los ratios de mano de obra medidos en el proyecto y el análisis de la situación ponderando la información revisada

ACTIVIDADES NO PRESUPUESTADAS EN PROYECTOS DE EDIFICACIONES, ETAPA ALBAÑILERIA Y ACABADOS HÚMEDOS PARA ASEGURAR FLUJOS CONTINUOS DE TRABAJO

(7)

UNIVERSIDAD NACIONAL DE INGENIERfA

FACUL TAO DE INGENIERfA CIVIL LISTA DE CUADROS

LISTA DE CUADROS

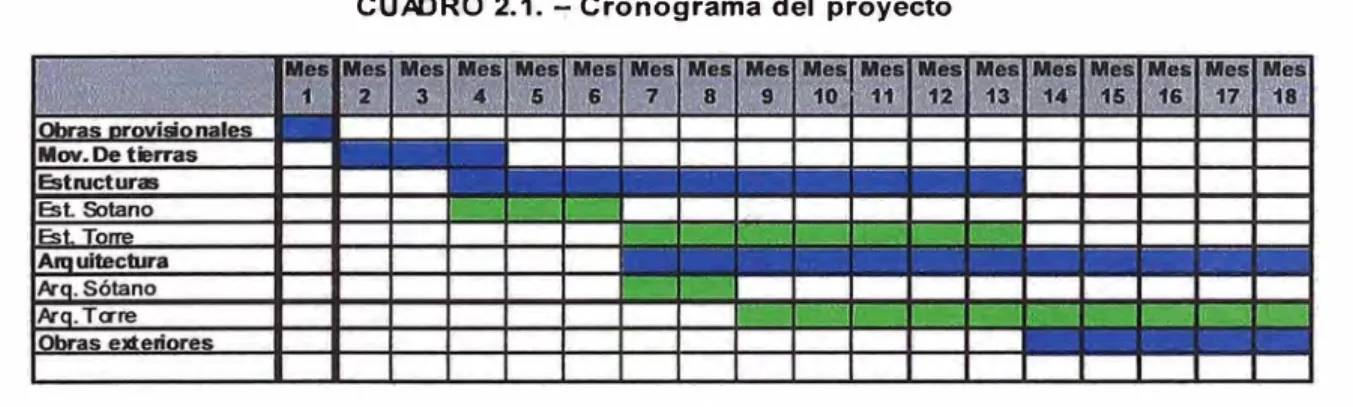

Cuadro 2.1 Cronograma del Proyecto

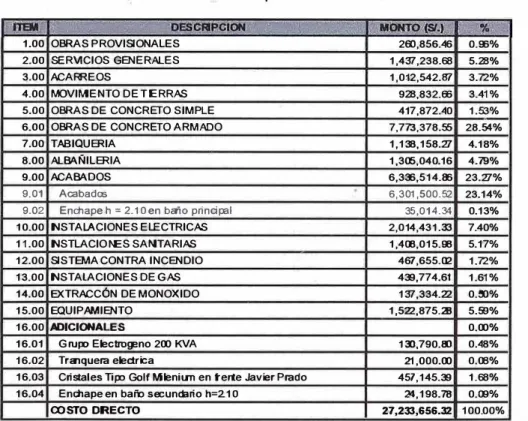

Cuadro 2.2 Presupuesto Contractual

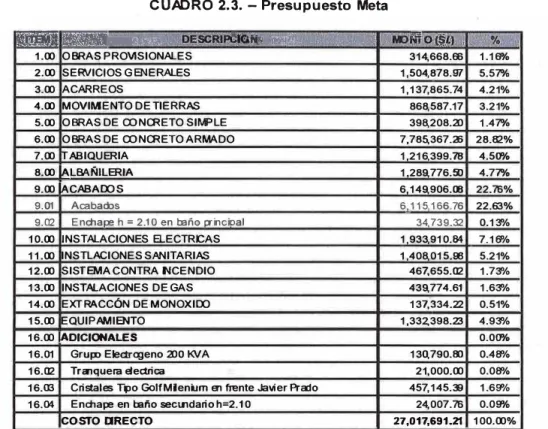

Cuadro 2.3 Presupuesto Meta
