(1)

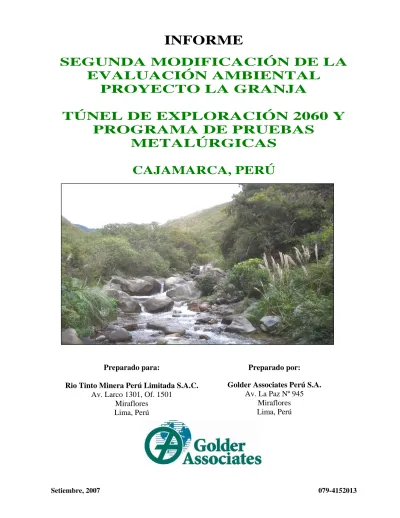

INFORME

SEGUNDA MODIFICACIÓN DE LA EVALUACIÓN AMBIENTAL

PROYECTO LA GRANJA

TÚNEL DE EXPLORACIÓN 2060 Y PROGRAMA DE PRUEBAS

METALÚRGICAS CAJAMARCA, PERÚ

Preparado para:

Rio Tinto Minera Perú Limitada S.A.C.

Av. Larco 1301, Of. 1501 Miraflores

Lima, Perú

Preparado por:

Golder Associates Perú S.A.

Av. La Paz Nº 945 Miraflores Lima, Perú

(2)

Av. La Paz 945 Miraflores, Lima 18 Telf.: (51-1) 610-1700 Fax: (51-1) 610-1720

INFORME

SEGUNDA MODIFICACIÓN DE LA EVALUACIÓN AMBIENTAL PROYECTO LA GRANJA

TÚNEL DE EXPLORACIÓN 2060 Y PROGRAMA DE PRUEBAS METALÚRGICAS

Preparado para:

Rio Tinto Minera Perú Limitada S.A.C.

Torre Parque Mar

Av. Larco 1301, Of. 2102, Miraflores Lima, Perú

DISTRIBUCIÓN:

6 Copias - Rio Tinto Minera Perú Limitada S.A.C.

1 Copia - Golder Associates Perú S.A.

Setiembre, 2007 079-4152013

(3)

Av. La Paz 945 Miraflores, Lima 18 Telf. (51-1) 610-1700 Fax (51-1) 610-1720

11 de Setiembre de 2007 079-4152013

Rio Tinto Minera Perú Limitada S.A.C.

Av. Larco 1301, Of. 2102, Miraflores Lima, Perú

Atención: Sra. María Alejandra Delgado - Abogada

REF: ENTREGA DE INFORME DE LA SEGUNDA MODIFICACIÓN DE LA EVALUACIÓN AMBIENTAL DEL PROYECTO LA GRANJA

Estimada Sra. Delgado:

Sírvase encontrar adjunto el Informe de la Segunda Modificación de la Evaluación Ambiental del Proyecto La Granja, Túnel de Exploración 2060 y Programa de Pruebas Metalúrgicas.

En caso de tener alguna inquietud al respecto, no dude en contactarse con nosotros.

Atentamente,

GOLDER ASSOCIATES PERÚ S.A.

Ing. Javier Torrealva Hoyos Gerente de Proyecto

(4)

RESUMEN EJECUTIVO

El Proyecto La Granja es un yacimiento de pórfidos/brechas de cobre ubicado en el lado oriental de los Andes. El Proyecto se ubica en el Distrito de Querocoto, Provincia de Chota, Región de Cajamarca, aproximadamente a 2200 msnm.

El presente documento contiene la información de sustento para que Rio Tinto Minera Perú Limitada S.A.C. (RTMP) solicite a la Dirección General de Asuntos Ambientales Mineros (DGAAM) del Ministerio de Energía y Minas (MEM) una Segunda Modificación de la Evaluación Ambiental (EA) del Proyecto de Exploración La Granja.

Esta modificación comprende la inclusión de nuevos componentes y la modificación de algunos componentes del proyecto, tales como: plataformas de perforación para exploración minera, plataformas de perforación para estudios hidrogeológicos, habilitación de depósitos de desmonte, ampliación del campamento de RTMP, entre otros.

Antecedentes

El 16 de diciembre de 2005 como resultado de una licitación pública internacional se adjudicó la Buena Pro del concurso para la promoción de la inversión privada del Proyecto Cuprífero La Granja a la empresa Rio Tinto Western Holding Limited (Rio Tinto). El 31 de enero de 2006, se firmó el contrato de transferencia del 100% de las acciones y derechos de la concesión La Granja a favor de Rio Tinto Minera Perú Limitada S.A.C., subsidiaria de esta última en Perú.

RTMP ha iniciando un programa por etapas para el estudio del yacimiento. Es así que RTMP en el mes de septiembre de 2006 presentó a la DGAAM del MEM una Declaración Jurada (DJ) del Proyecto La Granja “Programa de Perforaciones Fase I” de acuerdo al Reglamento Ambiental para Actividades de Exploración Minera, la cual fue aprobada mediante Resolución Directoral No. 465-2006/MEM-AAM de fecha 06 de noviembre de 2006. Esta aprobación autorizó a RTMP realizar actividades de exploración mediante perforaciones en 19 plataformas ubicadas en las concesiones mineras “La Granja” y “Florcita 4”.

En diciembre de 2006 RTMP presentó una modificación a la DJ aprobada para solicitar la autorización ambiental para habilitar una plataforma de perforación adicional y excavar un túnel de exploración de 49,5 m para obtener muestras de mineral. Esta modificación fue aprobada el 20 de diciembre de 2006 mediante Resolución Directoral No. 509-2006-MEM/AAM.

En febrero de 2007 RTMP presentó la EA del Proyecto La Granja, que consideró la continuación de la construcción del túnel de exploración y el desarrollo de un programa de pruebas

(5)

metalúrgicas. Esta EA fue evaluada por el MEM resolviendo por su aprobación mediante Resolución Directoral No. 133-2007-DGAAM/MEM de fecha 02 de abril de 2007.

RTMP en mayo de 2007 solicitó a la DGAAM la modificación de EA. Esta modificación fue evaluada y aprobada por la DGAAM a través de la Resolución Directoral No. 233-2007- DGAAM/MEM de fecha 02 de julio de 2007.

Objetivo y Alcances

RTMP inició las actividades de exploración aprobadas en la EA en el mes abril de 2007, estas actividades incluyeron también el desarrollo de los respectivos estudios de ingeniería para los diferentes componentes del proyecto de exploración. Durante el desarrollo de las referidas actividades RTMP ha determinado que los diseños conceptuales de algunos componentes deben ser modificados a fin de optimizar las medidas de control ambiental y de seguridad, así como el espacio disponible para el desarrollo de las actividades sin comprometer los objetivos del proyecto de exploración.

El objetivo de este documento es presentar la información de sustento requerida para solicitar a la DGAAM del MEM una Segunda Modificación de la EA del Proyecto de Exploración La Granja, respecto de cambios en el diseño de algunos componentes del proyecto, adición de nuevos componentes y modificaciones en la infraestructura auxiliar del proyecto.

Concesión Minera y Propiedad del Terreno Superficial

Las actividades propuestas como parte de la segunda modificación de la EA, se realizarán principalmente dentro del área de la concesión minera La Granja; sin embargo, algunas plataformas de perforación para exploración y para estudios hidrogeológicos, se ubicarán en las concesiones mineras Florcita 4 y Florcita 10, cedidas a favor de RTMP.

Las principales modificaciones previstas se encuentran sobre terrenos superficiales de los cuales RTMP ya cuenta con los permisos para su uso por parte de los propietarios o posesionarios, debido a que estas áreas se vienen utilizando para el desarrollo de sus actividades de exploración en el área.

Sin embargo, el área donde se ubicarán las plataformas para los estudios hidrogeológicos, se ubican en terrenos de propietarios o posesionarios particulares, de los cuales aún no se han obtenidos por permisos de uso. Para esto RTMP ha iniciado el proceso de identificación y conversaciones con los propietarios y/o posesionarios de los terrenos para poder lograr un acuerdo que autorice a RTMP el uso de los referidos terrenos superficiales durante las actividades del estudio hidrogeológico.

(6)

Descripción del Proyecto

Las actividades del proyecto de exploración La Granja incluidas en la EA y aprobadas mediante la Resolución Directoral No 133-2007/MEM-AAM y su modificación aprobada a través de la Resolución Directoral No. 233-2007-DGAAM/MEM, consideran lo siguiente:

• continuar con el desarrollo del túnel de exploración (aprobado en la DJ) hasta alcanzar una longitud total estimada de 1 000 m, a fin de obtener 44 000 toneladas de muestras de mineral para el programa de pruebas metalúrgicas;

• construcción / operación de una planta de demostración para llevar a cabo el programa de pruebas metalúrgicas en tres fases y así poder obtener información sobre los niveles de recuperación de cobre por biolixiviación y la obtención de cátodos de cobre mediante extracción por solventes y electro obtención;

• desarrollo de caminos de accesos a los diferentes componentes propuestos, utilizando parte de los accesos existentes o áreas previamente disturbadas en el área;

• construcción de un nuevo tramo de 850 m para el camino de acceso público que va de La Granja hacia La Iraca, con la finalidad de minimizar el riesgo a la seguridad de los transeúntes locales y evitar que éstos circulen cerca al área de actividades del Proyecto;

• habilitación de un depósito para el almacenamiento del material de muestras de mineral proveniente del túnel de exploración y otros materiales potencialmente generadores de acidez (PGA);

• habilitación de un depósito para el material de desmonte no generador de acidez (NGA) provenientes de las diferentes actividades de construcción del Proyecto;

• habilitación de dos depósitos de suelo orgánico para su almacenamiento temporal de manera que éste pueda ser utilizado en la rehabilitación del área al cierre;

• construcción / operación de una planta de tratamiento de drenaje ácido de roca (DAR) para tratar las posibles filtraciones del túnel de exploración y las posibles soluciones de exceso de la planta de demostración antes de su descarga al ambiente;

• habilitación de áreas para material de préstamo y agregados de construcción;

• desarrollo de infraestructura auxiliar (generadores de energía, polvorín de explosivos, área para almacenamiento de insumos y reactivos, etc.);

• operación del campamento y helipuerto;

• manejo del excedente de agua de perforación;

• plataformas de perforación diamantina, para exploración minera; e

• incremento del número de sistemas sépticos para tratamiento de aguas residuales domésticas.

Las actividades consideradas en la presente solicitud de modificación consideran:

(7)

• cambio de alineación del acceso público local y modificación del acceso secundario del proyecto;

• cambio en el diseño del depósito de muestras de mineral;

• eliminación del botadero de desmonte de material no generador de acidez - NGA;

• habilitación de dos botaderos de desmontes;

• cambio de ubicación de los depósitos de suelos orgánico y la habilitación de un nuevo depósito;

• instalación de una chancadora móvil para material de préstamo;

• habilitación de una cantera para material de préstamo;

• cambios en la infraestructura auxiliar del proyecto: habilitación de oficinas y talleres para contratistas, cambio de ubicación del polvorín, tanque de almacenamiento de combustible, entre otros;

• nuevas plataformas de perforación diamantina para exploración minera;

• plataformas de perforación para estudios hidrogeológicos; y

• ampliación del Campamento La Granja.

A continuación se describen de manera breve los principales cambios propuestos.

Cambio de Alineación del Acceso Público Local y Modificación del Acceso Secundario para el Proyecto

En la EA aprobada se propuso modificar el acceso existente que va del poblado La Granja hacia el poblado de La Iraca, con la finalidad de evitar que los transeúntes locales pasaran por el área de trabajo del proyecto, de esta forma se minimizaría el riesgo a la seguridad pública.

El cambio propuesto, en este documento considera básicamente la modificación del alineamiento de los accesos propuestos, con la finalidad de mejorar las condiciones de tránsito hacia las diferentes áreas del proyecto y mejorar las condiciones de seguridad para los transeúntes locales que pasen cerca al área del trabajo del proyecto.

Cambio en el Diseño del Depósito de Muestras de Mineral

En la EA se consideró la construcción de un depósito para el almacenamiento de las muestras de mineral provenientes del túnel de exploración, este depósito se ubicaría en una plataforma ubicada en la margen derecha del Río Ayraca. El almacenamiento de las muestras en este depósito permitiría efectuar una clasificación de las muestras antes de ser enviadas a la planta de demostración para los respectivos ensayos metalúrgicos.

Los cambios propuestos en el depósito de consideran mejorar el sistema de control ambiental mediante la instalación de un techo que cubra toda el área del depósito. El techo proyectado será de planchas de acero y de tipo autoportante.

(8)

Otra modificación está referida almacenamiento de la muestras de mineral en bolsas de 2 toneladas de capacidad. Para esto se propone habilitar un área de transferencia de muestras de mineral, contigua al depósito de muestras de mineral, la cual contará con una tolva de de descarga que reciba la descarga del mineral desde los camiones, para ser transferidos a dos chutes de descarga que permitan un fácil ensacado o embolsado de las muestras de mineral.

Eliminación del Depósito de Desmonte de Material no Generador de Acidez

RTMP evaluó la disponibilidad de área para la construcción y operación del programa de exploración y de pruebas metalúrgicas, optando por optimizar tanto el área de operación y mejorar el control ambiental para el manejo de los desmontes. Debido a esto, RTMP ha decidido eliminar el depósito o botadero de desmonte no generador de acidez (NGA), en cuya área inicialmente prevista se instalará un complejo de talleres y oficinas para el contratista encargado de la construcción del túnel de exploración.

Habilitación de Botaderos de Desmonte

Como consecuencia de la eliminación del botadero de desmonte de material NGA y con el objetivo de almacenar los desmontes que se generen durante la construcción del túnel de exploración y los desmontes que tengan potencial de generación de ácido provenientes de las diferentes áreas de construcción del proyecto, RTMP propone habilitar dos depósitos de desmonte denominados Botadero Este y Botadero Oeste, el primero se ubicará en la margen derecha del Río Ayraca talud arriba del acceso existente sobre el Cerro Paja Blanca y el segundo se ubicará sobre la margen izquierda del Río Ayraca.

El diseño de ambos botaderos, considera un sistema de impermeabilización en la base, protección del pie con gaviones, sistema de colección de sub-drenaje para que sea enviado a la planta de tratamiento de drenaje ácido en caso resulte necesario y un sistema de manejo de la escorrentía superficial.

Cambio de Ubicación de los Depósitos de Suelo Orgánico y Depósito Adicional

Debido a la optimización de las áreas para la construcción y operación del proyecto se ha generado la necesidad de reubicar el Depósito de Suelo Orgánico 2 que se ubicaba al sur del depósito de desmontes NGA inicialmente propuesto.

La nueva ubicación del Depósito de Suelo Orgánico 2, será al norte del complejo de talleres y oficinas del contratista y contiguo al Depósito de Suelo Orgánico 1.

Como consecuencia de la reubicación del Depósito de Suelo Orgánico 2, se tuvo que reubicar el Depósito de Suelo Orgánico 1 hacia una ubicación más al norte de su ubicación original.

(9)

Estos cambios de ubicación no alteran las condiciones mínimas de diseño de los depósitos de suelo orgánico incluido en la EA respecto de la conservación del material, medidas para protección contra la escorrentía, erosión y estabilidad física. Además, las nuevas ubicaciones permiten tener menor grado de exposición a potenciales inundaciones.

Asimismo, debido a los cambios propuestos y la optimización de áreas, se ha visto por necesidad implementar un depósito de suelo orgánico adicional, denominado Depósito de Suelo Orgánico 3 que permita tener un mejor manejo y conservación de este material. Este depósito se ubicará en la margen derecha del Río Ayraca y ocupará un área de aproximadamente 2 000 m2.

Instalación de una Chancadora Móvil para Material de Préstamo

Para la construcción de los diferentes componentes del proyecto se requerirá de material de préstamo que tengan las características necesarias para ser utilizado para la preparación de concreto y/o material de agregado. Para esto es necesario contar en el área del proyecto con una chancadora móvil de 90 t/h de capacidad, que estará conformada por una chancadora primaría y una secundaría que permitan obtener material de entre ½” y 3” de diámetro aproximadamente.

Esta chancadora operará principalmente durante la fase de construcción (máximo 1 año) de los diferentes componentes del proyecto, luego será retirada del sitio por el contratista. La chancadora se ubicará en un área en la margen derecha del Río Paltic al noreste del Campamento La Granja.

Habilitación de una Cantera

RTMP propone habilitar una cantera para obtener material de préstamo, que será utilizado en las capas de base o sub-base de los accesos o como material de lastrado para éstos. Esta cantera se ubicará en la margen derecha del acceso que va hacia el poblado de La Iraca.

El volumen estimado de material a extraerse se estima en 5 000 m3 y el área a ser intervenida es de aproximadamente 740 m2. El volumen de extracción diario será en promedio de 120 m3, el cual será extraído con la ayuda de una excavadora.

Se estima que la cantera operará dos meses.

Cambios en la Infraestructura Auxiliar del Proyecto

Los cambios previstos en la infraestructura auxiliar del proyecto consideran:

• la habilitación de oficinas y talleres para contratistas, que se ubicará en la margen izquierda del Río Ayraca, donde inicialmente se propuso la habilitación del botadero de desmonte NGA;

• reubicación del polvorín, por medidas de seguridad y operacionales;

(10)

• habilitación de áreas para tanques de almacenamiento de combustibles,

• habilitación de un área para taller para los contratistas de perforación y de construcción de accesos; y

• precisiones y reajustes al diseño original propuesto para los puentes sobre el Río Ayraca.

Nuevas Plataformas de Perforación Diamantina para el Programa de Exploración

RTMP continuando con su programa de exploración mediante perforación diamantina y a fin de completar y contar con mayor información de sustento para el estudio de factibilidad del proyecto, propone desarrollar 16 plataformas adicionales para efectuar trabajos de exploración mediante perforación diamantina.

Estas plataformas básicamente se ubicarán sobre el Cerro Paja Blanca y sobre área previamente intervenidas por exploraciones antiguas.

Los trabajos de perforación se desarrollarán siguiendo los lineamientos propuestos en la EA para las actuales actividades de perforación.

Con la propuesta de desarrollo de las 16 nuevas plataformas de perforación, se hace necesario contar como medida de contingencia y control con una nueva poza de sedimentación denominada Poza Madre 5, que permita controlar el exceso de agua de perforación.

Esta poza se ubicará en la margen izquierda del Río Ayraca y trabajará de manera similar a las pozas existentes, i.e. permitirá controlar los sólidos suspendidos y el pH, a fin de cumplir con los Límites Máximos Permisibles Establecidos por la R.M. No 011-96-EM/VMM antes de su uso en el control de polvo en los accesos y áreas de construcción del proyecto.

Plataformas de Perforación para Estudios Hidrogeológicos

RTMP a través de la empresa Ground Water International - GWI, tiene un programa de estudios hidrogeológicos que incluyen la perforación para investigación, la instalación de piezómetros de monitoreo y pozos de prueba de producción con la finalidad de investigar las propiedades hidráulicas de:

• las estructuras principales (zonas de falla), que se ubican en paralelo en los valles principales dentro del área del proyecto: Río Paltic, las quebradas Honda, Checos y Ayraca. Estas estructuras son hidrogeológicamente significativas para monitorear en el futuro el área del proyecto;

• los acuíferos aluviales asociados con el Río Paltic y su grado de conexión hidráulica con la roca subyacente y con los sistemas de fallas en la zona; y

• las rocas intrusivas (dique) y su conexión con las fallas del valle, para determinar su potencial como fuente de flujo el área del proyecto.

(11)

El programa hidrogeológico de perforación se orientará a caracterizar las condiciones hidroquímicas y físicas del agua subterránea que sirvan de sustento para el desarrollo del estudio de factibilidad del proyecto.

Para esto se habilitarán 22 plataformas de perforación para el estudio hidrogeológico. De estas plataformas 10 se ubicarán sobre plataformas de perforación del programa de exploración de RTMP, por lo que se espera habilitar sólo 12 plataformas nuevas en el área del proyecto.

Ampliación del Campamento La Granja

Debido a las distintas actividades de exploración y estudios de soporte para la factibilidad del Proyecto La Granja, RTMP ha decido ampliar el campamento para poder albergar a los trabajadores y contratistas del proyecto.

La ampliación considera dos áreas una denominada Fase 2A que se ubica al oeste del actual campamento y en la margen derecha del Río La Lima, la otra área denominada Fase 2B que se ubica al noreste del actual campamento sobre la margen derecha del Río Paltic.

Estas ampliaciones han sido concebidas como campamentos provisionales y proveerán una capacidad adicional de alojamiento de hasta 700 personas.

Las áreas de ampliación contarán con los respectivos sistemas de tratamiento de efluentes domésticos.

Medidas de Control Ambiental

Para el desarrollo de las actividades propuestas en la presente modificación, se seguirán los mismos lineamientos de manejo y control ambiental incorporados en la EA aprobada; sin embargo, se han adicionado nuevas medidas de control ambiental.

A continuación se listan las medidas previstas:

• rescate de suelos orgánicos;

• almacenamiento de la capa orgánica de suelo;

• control de erosión;

• manejo de muestras de mineral;

• manejo y disposición de desmontes;

• manejo y tratamiento del drenaje del túnel de exploración, y demás efluentes y/o drenajes ácidos que se pudieran generar en el área del proyecto;

• plan de manejo de muestras de mineral;

(12)

• manejo de escorrentía superficial;

• medidas de manejo ambiental y de seguridad para la cantera;

• control de la calidad del aire;

• manejo y tratamiento de soluciones de proceso;

• manejo de agua de exceso de perforación;

• medidas para la rehabilitación de accesos;

• transporte y manejo de sustancias peligrosas;

• transporte y manejo de combustibles líquidos;

• manejo de aditivos de perforación / aceites y grasas;

• medidas de manejo ambiental en las plataformas de perforación;

• limpieza de derrames;

• manejo de residuos sólidos;

• disposición de aguas servidas;

• manejo de flora y fauna silvestre;

• procedimientos de seguridad;

• plan de relaciones comunitarias;

• medidas de contingencia ante hallazgo de restos arqueológicos;

• plan de monitoreo de calidad de aire, ruido, agua superficial y subterránea; y

• plan de contingencias.

Manejo de las Muestras de Mineral

Con la modificación propuesta el manejo de las muestras de mineral se ha modificado y considera lo siguiente:

• Descarga de los camiones que transporten las muestras de mineral sobre un tolva con techo, ubicada en el área de transferencia, a fin de evitar que las muestras de mineral entren en contacto con el agua de lluvia;

• Ensacado de las muestras en sacos de 2 t en el área de transferencia para ser almacenadas, en el depósito de muestras de mineral;

• Como medida adicional al ensacado de las muestras de mineral y con el objeto de preservarlas y evitar que entren en contacto con el agua de lluvia, el depósito de muestras de mineral contará con un techo de planchas de acero;

• Para evitar que el agua de escorrentía entre al área del depósito, éste contará con un sistema de cunetas de derivación que impedirán el contacto con las muestras de mineral;

• Las muestras de mineral serán transportadas desde el depósito de muestras hasta la planta de demostración ensacado, a fin de evitar pérdidas durante el transporte.

(13)

Disposición de Desmontes

Todo el material de desmonte, ya sea el derivado de la construcción de túnel o de las diferentes áreas de construcción del proyecto, serán analizadas de manera visual por un geólogo, a fin de determinar la presencia de material sulfuroso. En caso que exista indicios de la presencia de sulfuros, éstos serán dispuestos en el botadero de desmonte Este o en el botadero Oeste.

Los botaderos de desmonte, contarán con una base impermeabilizada con geomembrana bituminosa y contará con un sistema de sub-drenaje y una poza de sedimentación en la que se podrá controlar la calidad de efluente y enviarla a la Planta de Tratamiento DAR para el respectivo tratamiento de ser necesario.

Plan de Cierre

En la EA original aprobada para el túnel de exploración y programa de pruebas metalúrgicas (Golder, 2007), se presentó un Plan de Cierre de acuerdo con los requerimientos establecidos en el Decreto Supremo No 045-2006-EM. Esto debido a que las actividades de exploración implicaban la remoción de más de 10 000 toneladas de material. El Plan de Cierre se presentó como anexo de la Evaluación Ambiental y se aprobó conforme al procedimiento de la Evaluación Ambiental (Resolución Directoral No 133-2007/MEM-AAM).

Las medidas de cierre incluidas en el Plan de Cierre aprobado, de manera general no se modifican, debido a que los cambios propuestos no presentan implicancias significativas que podrían variar, los objetivos, las medidas o criterios de cierre propuestas.

El desarrollo de las plataformas de perforación y de la cantera para material de préstamo, no tendrían implicancias en el cierre final, debido a que éstas serán cerradas dentro del marco del plan de cierre progresivo del proyecto.

Sin embargo, de acuerdo a los cambios propuestos, el estimado de costo de cierre respecto del monto inicial estimado e incluido en la EA, se incrementa en aproximadamente 20%. Este incremento no altera de manera significativa el monto de la garantía propuesta por RTMP al MEM, siendo posible de actualizar el monto de la garantía de acuerdo a los términos y plazos bajo los cuales apruebe el MEM el establecimiento de la garantía financiera propuesta por RTMP para el proyecto de exploración La Granja.

Este incremento de estimado de costo de cierre principalmente se debe a la implementación de los dos nuevos depósitos de desmontes.

(14)

TABLA DE CONTENIDO

SECCIÓN PÁGINA RESUMEN EJECUTIVO ... I TABLA DE CONTENIDO ... XI

1.0 INTRODUCCIÓN ... 1

1.1 Antecedentes ... 1

1.2 Objetivos y Alcances... 2

1.3 Reglamento Ambiental para Actividades de Exploración Minera ... 3

1.4 Modificaciones Propuestas... 3

1.5 Concesiones Mineras Incluidas en la EA ... 5

2.0 DESCRIPCIÓN DEL PROYECTO ... 7

2.1 Ubicación ... 7

2.2 Objetivo de la Modificación... 7

2.3 Concesiones Mineras... 8

2.4 Propiedad del Terreno Superficial... 8

3.0 COMPONENTES A SER MODIFICADOS Y PROPUESTOS ... 11

3.1 Cambio de Alineación del Acceso Público Local y Modificación del Acceso Secundario para el Proyecto ... 11

3.2 Cambio en el Diseño del Depósito de Muestras de Mineral ... 12

3.3 Eliminación del Depósito de Desmonte de Material no Generador de Acidez ... 13

3.4 Habilitación de Botaderos de Desmonte ... 13

3.5 Cambio de Ubicación de los Depósitos de Suelo Orgánico y Depósito Adicional ... 15

3.6 Instalación de una Chancadora Móvil para Material de Préstamo ... 16

3.7 Habilitación de una Cantera ... 16

3.8 Cambios en la Infraestructura Auxiliar del Proyecto ... 17

3.8.1 Complejo de Talleres y Oficinas para el Contratista de Construcción del Túnel... 17

3.8.2 Reubicación del Polvorín ... 17

3.8.3 Taller para Contratistas de Perforación Diamantina y Accesos ... 18

3.8.4 Área para Tanque de Almacenamiento de Combustible ... 19

3.8.5 Cambio de Ubicación de la Planta de Tratamiento de Drenaje Ácido de Roca – Planta DAR ... 19

3.8.6 Puentes sobre el Río Ayraca... 19

3.9 Nuevas Plataformas de Perforación Diamantina Adicional para el Programa de Exploración... 20

3.9.1 Habilitación de una Poza de Sedimentación para el Manejo del Excedente de Agua de Perforación ... 22

3.10 Plataformas de Perforación para Estudios Hidrogeológicos ... 24

(15)

3.11 Ampliación del Campamento La Granja... 27

3.12 Cronograma de Actividades ... 28

3.13 Área Total a Disturbar ... 28

3.14 Volumen Estimado de Suelo Orgánico a Remover ... 29

4.0 DESCRIPCIÓN DE AMBIENTE ... 30

5.0 ANÁLISIS DE IMPACTOS CLAVE ... 31

5.1 Cambio de Alineación del Acceso Público Local y Modificación del Acceso Secundario para el Proyecto ... 31

5.2 Cambio en el Diseño del Depósito de Muestras de Mineral ... 31

5.3 Eliminación del Botadero de Desmonte de Material no Generador de Acidez NGA ... 32

5.4 Cambio de Ubicación de los Depósitos de Suelos Orgánico y Nuevo Depósito ... 32

5.5 Instalación de una Chancadora Móvil para Material de Préstamo ... 32

5.6 Habilitación de una Cantera ... 33

5.7 Cambios en la Infraestructura Auxiliar del Proyecto ... 33

5.8 Nuevas Plataformas de Perforación para Exploración y para el Programa Hidrogeológico... 33

5.8.1 Manejo del Excedente de Agua de Perforación ... 34

6.0 MEDIDAS DE MANEJO AMBIENTAL... 35

6.1 Medidas Adicionales de Manejo Ambiental ... 36

6.1.1 Manejo de las Muestras de Mineral ... 36

6.1.2 Disposición de Desmontes ... 36

6.1.3 Manejo de Escorrentía – Área del Depósito de Desmontes Este y del Depósito de Muestras de Mineral... 37

6.2 Habilitación de la Cantera ... 37

6.3 Plan de Monitoreo ... 38

7.0 PLAN DE CIERRE ... 40

7.1 Objetivos y Especificaciones Generales del Plan... 40

7.2 Cierre Temporal ... 41

7.3 Cierre Progresivo... 41

7.3.1 Medidas de Cierre para Plataformas de Perforación ... 42

7.3.2 Medidas de Cierre para la Cantera ... 44

7.4 Cierre Final... 44

7.4.1 Instalaciones de Manejo de Residuos Mineros ... 44

7.4.2 Infraestructura Auxiliar ... 47

7.5 Presupuesto y Cronograma... 48

7.6 Cronograma ... 50

8.0 REFERENCIAS BIBLIOGRÁFICAS ... 51

(16)

LISTA DE TABLAS

Tabla 1 Datos de Ubicación - Concesiones Mineras ... 5

Tabla 2 Acceso por Vía Terrestre al Área del Proyecto La Granja ... 7

Tabla 3 Características Básicas de los Accesos Proyectados ... 12

Tabla 4 Datos de Ubicación de los Depósitos de Suelos Orgánicos... 16

Tabla 5 Datos de Ubicación del Polvorín de Explosivos... 18

Tabla 6 Datos de Ubicación de Plataformas de Perforación Diamantina ... 20

Tabla 7 Insumos a ser Utilizados en la Perforación Diamantina ... 22

Tabla 8 Coordenadas de Ubicación - Poza de Sedimentación (Poza Madre 5) ... 23

Tabla 9 Datos de Ubicación de Plataformas de Perforación... 24

Tabla 10 Estimado de Áreas a Disturbar ... 29

Tabla 11 Volumen de Material a Remover... 29

Tabla 12 Datos de Ubicación de los Puntos de Monitoreo de Agua Superficial ... 39

Tabla 13 Resumen de Presupuesto para el Cierre... 49

Tabla 14 Resumen de Presupuesto para el Cierre – Componentes Modificados... 49

LISTA DE FIGURAS Figura 1 Mapa de Ubicación de Componentes – Evaluación Ambiental Túnel de Exploración 2060 y Programa de Pruebas Metalúrgicas ... 6

Figura 2 Mapa de Ubicación de Componentes a Modificar EA La Granja ... 9

Figura 3 Mapa de Ubicación de Plataformas de Perforación Propuestas... 10

Figura 4 Diagrama de Flujo del Proceso de Perforación del Programa Hidrogeológico .... 26

Figura 5 Vista General del Sitio al Post-Cierre... 45

LISTA DE ANEXOS

Anexo A Permisos Existentes Anexo B Planos de Diseño

Anexo C Datos Técnicos de la Chancadora Móvil Anexo D Memoria Descriptiva de la Cantera

Anexo E Memoria Descriptiva de la Ampliación del Campamento Anexo F Tablas de Costos Estimados de Cierre

(17)

1.0 INTRODUCCIÓN

El presente documento contiene la información de sustento para que Rio Tinto Minera Perú Limitada S.A.C. (RTMP) solicite a la Dirección General de Asuntos Ambientales Mineros (DGAAM) del Ministerio de Energía y Minas (MEM) una Segunda Modificación de la Evaluación Ambiental (EA) del Proyecto de Exploración La Granja.

Esta modificación comprende la inclusión de nuevos componentes y modificación de algunos componentes del proyecto original, tales como:

• plataformas de perforación para exploración minera;

• plataformas de perforación para estudios hidrogeológicos;

• habilitación de depósitos de desmonte;

• habilitación de una cantera para material de préstamo;

• ampliación del campamento de RTMP, entre otros.

1.1 Antecedentes

El Proyecto La Granja es un yacimiento de pórfidos/brechas de cobre ubicado en el lado oriental de los Andes. El Proyecto se ubica en el Distrito de Querocoto, Provincia de Chota, Región de Cajamarca, aproximadamente a 2200 msnm.

El Proyecto La Granja ha sido explorado anteriormente por Cambior Inc. (Cambior) entre 1994 y 1997. Posteriormente, en el año 2000, Cambior vendió la concesión a la empresa Billiton, la cual completó un programa de perforación para ensayos metalúrgicos en el proyecto. Sin embargo, luego de la fusión entre Billiton y BHP, el proyecto fue devuelto al Estado Peruano.

El 16 de diciembre de 2005 como resultado de una nueva licitación pública internacional se adjudicó la Buena Pro del concurso para la promoción de la inversión privada del Proyecto Cuprífero La Granja a la empresa Rio Tinto Western Holding Limited (Rio Tinto). El 31 de enero de 2006, se firmó el contrato de transferencia del 100% de las acciones y derechos de la concesión La Granja a favor de Rio Tinto Minera Perú Limitada S.A.C.

Rio Tinto Minera Perú Limitada S.A.C. (RTMP) es subsidiaria de Rio Tinto en Perú, y es titular de las concesiones mineras que forman parte del Proyecto La Granja. RTMP ha iniciando un programa por etapas para el estudio del yacimiento. Es en este contexto que RTMP en el mes de septiembre de 2006 presentó a la DGAAM del MEM una Declaración Jurada (DJ) del Proyecto

(18)

La Granja “Programa de Perforaciones Fase I” de acuerdo al Reglamento Ambiental para Actividades de Exploración Minera.

La DGAAM evaluó la DJ, resolviendo finalmente por su aprobación mediante Resolución Directoral No. 465-2006/MEM-AAM de fecha 06 de noviembre de 2006. Esta aprobación autorizó a RTMP realizar actividades de exploración mediante perforaciones en 19 plataformas ubicadas en las concesiones mineras “La Granja” y “Florcita 4”.

Posteriormente, en diciembre de 2006 RTMP presentó una modificación a la DJ aprobada para solicitar la autorización ambiental para habilitar una plataforma de perforación adicional y excavar una galería (túnel) de exploración de 49,5 m para obtener muestras de mineral. Esta modificación fue aprobada el 20 de diciembre de 2006 mediante Resolución Directoral No. 509-2006-MEM/AAM.

En febrero de 2007 RTMP presentó la EA del Proyecto La Granja, que consideró la continuación de la construcción del túnel de exploración y el desarrollo de un programa de pruebas metalúrgicas. La EA fue evaluada por el MEM resolviendo por su aprobación mediante Resolución Directoral No. 133-2007-DGAAM/MEM de fecha 02 de abril de 2007.

RTMP en mayo de 2007 solicitó a la DGAAM la modificación de EA. Esta modificación fue evaluada y aprobada por la DGAAM a través de la Resolución Directoral No. 233-2007-AAM de fecha 02 de julio de 2007.

Las resoluciones de aprobación de los permisos de exploración vigentes se presenta en el Anexo A.

1.2 Objetivos y Alcances

RTMP inició las actividades de exploración aprobadas en la EA en el mes abril de 2007, estas actividades incluyeron también el desarrollo de los respectivos estudios de ingeniería para los diferentes componentes del proyecto de exploración. Durante el desarrollo de las referidas actividades RTMP ha determinado que los diseños conceptuales de algunos componentes deben ser modificados a fin de optimizar las medidas de control ambiental y de seguridad, así como el espacio disponible para el desarrollo de las actividades sin comprometer los objetivos del proyecto de exploración.

El objetivo de este documento es presentar la información de sustento requerida para solicitar a la DGAAM del MEM una Segunda Modificación de la EA del Proyecto de Exploración La Granja, respecto de cambios en el diseño de algunos componentes del proyecto, adición de nuevos componentes y modificaciones en la infraestructura auxiliar del proyecto.

(19)

Las modificaciones propuestas se encuentran dentro del área del proyecto, donde RTMP viene desarrollando actividades de exploración.

1.3 Reglamento Ambiental para Actividades de Exploración Minera

Los aspectos ambientales de la exploración minera están regulados por el Reglamento Ambiental para las Actividades de Exploración Minera (D.S. No. 038-98-EM), el cual fue modificado por el D.S. No. 014-2007-EM. Este reglamento establece que las actividades de exploración se clasifican en tres categorías, dependiendo de la magnitud de sus actividades. Para cada categoría los requerimientos de autorizaciones, estudios ambientales y procedimientos administrativos distintos.

De acuerdo al Reglamento, el proyecto que nos ocupa, está bajo la Categoría C, que comprende a los programas de exploración superficial o subterránea que excedan el desarrollo de 20 plataformas de perforación o túneles de exploración con longitudes mayores a 50 m. Estas actividades requieren de la presentación de una Evaluación Ambiental, cuyos contenidos mínimos están especificados en el Anexo 2 del mencionado Reglamento.

El Reglamento no establece un procedimiento específico para modificaciones de los estudios ambientales para proyectos de exploración, haciendo referencia que si la modificación implica un cambio de categoría ésta debe ser aprobada por la Autoridad. Sin embargo, en la práctica las modificaciones de las EA que se han venido presentado al MEM han sido evaluadas y aprobadas por la autoridad, amparado el Texto Único de Procedimientos Administrativos del MEM aprobado por Decreto Supremo No. 061-2006-EM, que incorpora el procedimiento BG09, mediante el cual se indica que las modificaciones de EA son evaluadas y aprobadas por la DGAAM.

1.4 Modificaciones Propuestas

Las actividades aprobadas en la EA para el Túnel de Exploración y el Programa de Pruebas Metalúrgicas, mediante Resolución Directoral No. 133-2007/MEM-AAM, consideran lo siguiente:

• continuar con el desarrollo del túnel de exploración (aprobado en la DJ) hasta alcanzar una longitud total estimada de 1 000 m, a fin de obtener 44 000 toneladas de muestras de mineral para el programa de pruebas metalúrgicas;

• construcción / operación de una planta de demostración para llevar a cabo el programa de pruebas metalúrgicas en tres fases y así poder obtener información sobre los niveles de recuperación de cobre por biolixiviación y la obtención de cátodos de cobre mediante extracción por solventes y electro obtención;

(20)

• desarrollo de caminos de accesos a los diferentes componentes propuestos, utilizando parte de los accesos existentes o áreas previamente disturbadas en el área;

• construcción de un nuevo tramo de 850 m para el camino de acceso público que va de La Granja hacia La Iraca, con la finalidad de minimizar el riesgo a la seguridad de los transeúntes locales y evitar que éstos circulen cerca al área de actividades del Proyecto;

• habilitación de un depósito para el almacenamiento del material de muestras de mineral proveniente del túnel de exploración y otros materiales potencialmente generadores de acidez (PGA);

• habilitación de un depósito para el material de desmonte no generador de acidez (NGA) provenientes de las diferentes actividades de construcción del Proyecto;

• habilitación de dos depósitos de suelo orgánico para su almacenamiento temporal de manera que éste pueda ser utilizado en la rehabilitación del área al cierre;

• construcción / operación de una planta de tratamiento de drenaje ácido de roca (DAR) para tratar las posibles filtraciones del túnel de exploración y las posibles soluciones de exceso de la planta de demostración antes de su descarga al ambiente;

• habilitación de áreas para material de préstamo y agregados de construcción;

• desarrollo de infraestructura auxiliar (generadores de energía, polvorín de explosivos, área para almacenamiento de insumos y reactivos, etc.); y

• operación del campamento y helipuerto.

Las modificaciones a la EA aprobadas mediante Resolución Directoral No. 233-2007-EM, incluyen:

• cambio de ubicación del portal de acceso del túnel de exploración 2060;

• cambio en la configuración de la Planta de Tratamiento DAR;

• manejo del excedente de agua de perforación;

• nuevas plataformas de perforación diamantina; e

• incremento del número de sistemas sépticos para tratamiento de aguas residuales domésticas.

En la Figura 1 se muestra la ubicación de los diferentes componentes del proyecto incluidos en la EA y la modificación aprobada.

Las actividades consideradas en la presente solicitud de modificación consideran:

• cambio de alineación del acceso público local y modificación del acceso secundario del proyecto;

• cambio en el diseño del depósito de muestras de mineral;

• eliminación del botadero de desmonte de material no generador de acidez - NGA;

• habilitación de dos botaderos de desmontes;

(21)

• cambio de ubicación de los depósitos de suelos orgánico y nuevo depósito;

• instalación de una chancadora para material de préstamo;

• habilitación de una cantera;

• cambios en la infraestructura auxiliar del proyecto: habilitación de oficinas y talleres para contratistas, cambio de ubicación del polvorín, tanque de almacenamiento de combustible, entre otros;

• plataformas de perforación diamantina para exploración minera;

• plataformas de perforación para estudios hidrogeológicos; y

• ampliación del Campamento La Granja.

1.5 Concesiones Mineras Incluidas en la EA

La concesión minera en la cual RTMP viene desarrollando actividades de exploración de acuerdo a la EA aprobada es la concesión minera La Granja.

Las actividades propuestas como parte de la segunda modificación de la EA, se realizarán principalmente dentro del área de la concesión minera La Granja; sin embargo, algunas plataformas de perforación para exploración y para estudios hidrogeológicos, se ubicarán en las concesiones mineras Florcita 4 y Florcita 10, cedidas a favor de RTMP, cuyas coordenadas de ubicación se presentan en la Tabla 1.

Tabla 1 Datos de Ubicación - Concesiones Mineras

Coordenadas (PSAD 56) Zona 17S Concesión Minera

Norte Este Área

(ha) 9 294 000 705 000

9 300 500 705 000 9 294 000 711 000 La Granja

9 300 500 711 000

3 900

9 300 000 714 000 9 297 000 714 000 9 297 000 712 000 9 296 000 712 000 9 296 000 711 000 Florcita 4

9 300 000 711 000

1 000

9 303 000 714 000 9 300 000 714 000 9 300 000 710 000 9 302 000 710 000 9 302 000 712 000 Florcita 10

9 303 000 712 000

1 000

(22)

Figura 1 Mapa de Ubicación de Componentes – Evaluación Ambiental Túnel de Exploración 2060 y Programa de Pruebas Metalúrgicas

(23)

2.0 DESCRIPCIÓN DEL PROYECTO 2.1 Ubicación

El Proyecto La Granja se ubica en el Distrito de Querocoto, Provincia de Chota, en la Región Cajamarca. El acceso al área del proyecto se realiza actualmente por carretera desde Chiclayo utilizando la ruta que se muestra en la Tabla 2. La longitud total estimada del trayecto desde la cuidad de Chiclayo hasta el área del Proyecto La Granja es de 220 km, los cuales se realizan en aproximadamente 8 horas.

Tabla 2 Acceso por Vía Terrestre al Área del Proyecto La Granja

Itinerario Distancia (km) Tiempo (horas) Tipo de Vía

Lima – Chiclayo 757 10 Asfaltada

Chiclayo – Chongoyape 60 1 Asfaltada

Chongoyape – La Granja 160 7 Afirmada

2.2 Objetivo de la Modificación

RTMP ha iniciado los trabajos de exploración del Proyecto La Granja; sin embargo, de una evaluación efectuada al diseño conceptual de algunos componentes, ha decidido modificarlos con la finalidad de optimizar el desarrollo de las actividades de exploración sin comprometer los objetivos del proyecto. Estos cambios están referidos a:

• cambio de alineación del acceso público local y modificación del acceso secundario del proyecto;

• cambio en el diseño del depósito de muestras de mineral;

• eliminación del botadero de desmonte no generador de acidez - NGA;

• habilitación de dos botaderos de desmonte;

• cambio de ubicación de los depósitos de suelos orgánico y habilitación de un nuevo depósito;

• instalación de una chancadora móvil para material de préstamo;

• habilitación de una cantera;

• cambios en la infraestructura auxiliar del proyecto: habilitación de talleres para contratistas, cambio de ubicación del polvorín, tanque de almacenamiento de combustible, entre otros;

• plataformas de perforación diamantina para exploración minera;

• plataformas de perforación para estudios hidrogeológicos; y

(24)

• ampliación del campamento La Granja.

Estas modificaciones permitirán mejorar las condiciones de los trabajos previstos desde el punto de vista de seguridad y de control ambiental, sin comprometer los objetivos del programa de exploración.

En las Figura 2 y Figura 3 se muestra la ubicación de los componentes a modificar y los nuevos componentes propuestos.

2.3 Concesiones Mineras

Las modificaciones previstas se mantendrán dentro del área de la concesión minera La Granja, Florcita 4 y Florcita 10, cuyos datos de ubicación se presentan en la sección 1.5. La documentación legal de las referidas concesiones se incluyó en la EA aprobada por el MEM en la cual se acredita la titularidad y cesión de éstas a favor de RTMP.

2.4 Propiedad del Terreno Superficial

Las principales modificaciones previstas se encuentran sobre terrenos superficiales de los cuales RTMP ya cuenta con los permisos para su uso por parte de los propietarios o posesionarios, debido a que estas áreas se vienen utilizando para el desarrollo de sus actividades de exploración en el área.

Sin embargo, el área sobre la cual se ubicarán las plataformas para los estudios hidrogeológicos, se ubican en terrenos de propietarios o posesionarios particulares, de los cuales aún no se han obtenidos por permisos de uso. Para esto RTMP ha iniciado el proceso de identificación y conversaciones con los propietarios y/o posesionarios de los terrenos para poder lograr un acuerdo que autorice a RTMP el uso de los referidos terrenos superficiales durante las actividades del estudio hidrogeológico.

La lista de propietarios de terrenos superficiales sobre los cuales se ubicarán las plataformas de perforación, se presenta en la Tabla 6.

RTMP en concordancia con el Decreto Supremo No.014-2007-EM, expresa su compromiso de contar con la autorización para el uso de los terrenos superficiales donde se ubicarán las plataformas de perforación y las plataformas para estudios hidrogeológicos antes de iniciar los trabajos en las referidas áreas.

(25)

Figura 2 Mapa de Ubicación de Componentes a Modificar EA La Granja

(26)

Figura 3 Mapa de Ubicación de Plataformas de Perforación Propuestas

(27)

3.0 COMPONENTES A SER MODIFICADOS Y PROPUESTOS

3.1 Cambio de Alineación del Acceso Público Local y Modificación del Acceso Secundario para el Proyecto

En la EA aprobada se propuso modificar el acceso existente que va del poblado La Granja hacia el poblado de La Iraca, esta modificación incluía una ampliación del referido acceso en el tramo comprendido antes y después del área del Campamento de RTMP, además de pasar entre el campamento y la Planta de Tratamiento DAR propuesta.

Asimismo, se consideró la construcción de un camino para uso de la población local de 3 m de ancho sobre la margen izquierda del Río Ayraca, que iniciaba después del área del campamento y volvía a interceptar al camino después del cruce existente del camino sobre el Río Ayraca. Estas condiciones permitían evitar que la población local pasara por el área de los trabajos de exploración y de pruebas metalúrgicas del proyecto, con la finalidad de minimizar los riesgos a la seguridad de los transeúntes locales.

Por otro lado, en la EA se consideró la construcción de un acceso secundario para conectar el área del botadero de desmonte NGA y el área de los depósitos de suelo orgánico, ambos en la margen izquierda del Río Ayraca.

RTMP ha revaluado el diseño preliminar de los accesos proyectados manteniendo el propósito de minimizar el riesgo a la seguridad pública y optimizar las áreas para las actividades del proyecto, proyectándose las siguientes modificaciones:

• Realineamiento del acceso público local en el tramo comprendido del área del campamento de RTMP, de tal forma que el acceso se construya junto al talud del cerro Paja Blanca (margen derecha del Río Ayraca) y evitar que los transeúntes locales pasen entre dos instalaciones del proyecto, i.e. entre el área del campamento y entre el área de la Planta de Tratamiento DAR proyectada. El cruce del acceso local hacia la margen izquierda del Río Ayraca se efectuará a través de un puente que se construirá sobre el referido río, el cual ha sido rediseñado respecto de su ubicación original de acuerdo a las condiciones de inundación esperadas en el referido río para una tormenta de 100 años de retorno. En la Figura 2 se puede observar el realineamiento del acceso y la ubicación del puente.

• Por otro lado, en el acceso principal se ha proyectado la construcción de una rotonda que facilite el acceso de los vehículos de RTMP al campamento y el paso fácil de peatones y vehículos que se dirijan desde La Granja hacia La Iraca o viceversa. Para el público local la rotonda tiene un ramal que conecta al Puente Norte sobre el Río Ayraca el cual permite continuar su viaje con el menor riesgo posible a su seguridad. (Figura 2)

• Ampliación del acceso secundario en el área de los depósitos de suelo orgánico.

RTMP ha optado por ampliar este acceso a fin de conectar esta área con el Puente Sur sobre el Río Ayraca que se habilitará para uso exclusivo de las actividades de

(28)

operación (Ver Figura 2). Esta modificación permitirá tener un mejor desempeño operativo durante las diferentes etapas del programa exploratorio y de pruebas metalúrgicas en el área del proyecto.

En la Tabla 3 se presenta las características básicas de los accesos proyectados.

Tabla 3 Características Básicas de los Accesos Proyectados

Tipo de Acceso Características

Principal Secundario Velocidad directriz 30 km/h 30 km/h

Longitud 1 130 m 690 m

Alineamiento horizontal

Radio mínimo 40 m 40,0 m

Pendiente máxima 15 % 15 %

Alineamiento Vertical

Pendiente mínima 0,5 % 0,5 %

Número de Carriles 2 1

Ancho de calzada de 5,0 a 8,0 m 4,0 m Talud de relleno H:1,5, V:1 H:1,5, V:1 Talud de corte H:0,5, V:1 H:0,5, V:1 Sección Transversal

Altura de cote máxima 10 m 10 m

Tipo Afirmado. Afirmado.

Capa de Rodadura

Espesor 0,2 m 0,2 m

Altura 0,75 m 0,75 m

Berma de seguridad

Base 2,0 m 1,5 m

Volumen de relleno 9 555 m³ 4 280 m³ Movimiento de Tierras

Volumen de corte 5 780 m³ 1 465 m³

3.2 Cambio en el Diseño del Depósito de Muestras de Mineral

En la EA se consideró la construcción de un depósito para el almacenamiento de las muestras de mineral resultantes de la construcción del túnel de exploración, el cual se ubicaría en una plataforma ubicada en la margen derecha del Río Ayraca y en la margen derecha de la Quebrada Salada. El almacenamiento de las muestras en este depósito permitiría efectuar una clasificación de las muestras antes de ser enviadas a la planta de demostración para los respectivos ensayos metalúrgicos. Asimismo, el diseño del depósito consideró el revestimiento en su base mediante una capa de material de baja permeabilidad, seguido de una geomembrana; además, de contar con un sistema de derivación de escorrentía aguas arriba del depósito.

Por otro lado, el diseño original consideró que las muestras de mineral almacenadas serían cubiertas con un plástico para evitar el contacto directo de la precipitación con las muestras de mineral.

Los cambios propuestos en el depósito de muestras de mineral son los siguientes:

(29)

• Mejorar el sistema de control ambiental mediante la instalación de un techo que cubra toda el área del depósito. El techo proyectado será de planchas de acero y de tipo autoportante. Este tipo de estructura permitirá evitar que el agua de lluvia entre en contacto con las muestras de mineral y de está manera evitar que se genere drenaje ácido de roca y/o que las muestras de mineral se alteren. El tipo de estructura de techo prevista posee la ventaja de incrementar el área de almacenamiento dentro del depósito, debido a que no requiere del uso de estructuras intermedias para su apoyo.

Asimismo, se ha considerado que las muestras de mineral que se almacenarán en el depósito estarán contendidas en bolsas de 2 toneladas de capacidad.

• Habilitación de un área de transferencia de muestras de mineral, contigua al depósito de muestras de mineral. Los camiones procedentes del túnel de exploración, descararán las muestras de mineral en una tolva de aproximadamente 8,6 m x 4,4 m y 2,5 m de altura, la cual tendrá dos compartimientos en su base provisto de dos chutes de descarga que permitan un fácil ensacado o embolsado de las muestras de mineral. Una vez que el material se encuentre en los sacos, serán trasladados al depósito de muestras de mineral para su almacenamiento.

• El área de transferencia estará conectada con el depósito de muestras de mineral mediante un acceso afirmado, con características similares a las descritas para los accesos secundarios del proyecto.

En la Figura 2, se puede apreciar la ubicación del área de transferencia de las muestras de mineral.

En el Anexo B se presenta un plano que muestra el diseño del depósito de muestras de mineral y del área de transferencia.

3.3 Eliminación del Depósito de Desmonte de Material no Generador de Acidez RTMP evaluó la disponibilidad de área para la construcción y operación del programa de exploración y de pruebas metalúrgicas, optando por optimizar tanto el área de operación y mejorar el control ambiental para el manejo de los desmontes. Debido a esto, RTMP ha decidido eliminar el depósito o botadero de desmonte no generador de acidez (NGA), en cuya área inicialmente prevista se instalará un complejo de talleres y oficinas para el contratista encargado de la construcción del túnel de exploración. Todos los desmontes que se generen por la construcción de las diferentes facilidades del proyecto, serán enviados a los botaderos de desmontes que se habilitarán en el área, y que se describen en la Sección 3.4.

3.4 Habilitación de Botaderos de Desmonte

Los desmontes que se generen durante la construcción del túnel de exploración y los desmontes que tengan potencial de generación de ácido provenientes de las diferentes áreas de construcción del proyecto, serán almacenados en dos depósitos de desmonte denominados Botadero Este y Botadero Oeste, el primero se ubicará en la margen derecha del Río Ayraca talud arriba del

(30)

acceso existente sobre el Cerro Paja Blanca y el segundo se ubicará sobre la margen izquierda del Río Ayraca. En la Figura 2, se puede apreciar la ubicación del referido depósito.

Las características principales del Botadero Este se indican a continuación:

• El área aproximada del botadero será de 1,2 ha.

• El botadero contará con tres bancos de 5 m de ancho y dos bancos o banquetas intermedias de 3 m de ancho. Esta última podrá ser utilizada como carpeta de rodado.

• El botadero será construido mediante el método de corte y relleno.

• En el pie de botadero, éste estará protegido por un muro perimétrico de gaviones de 1 m de ancho por 1 m de alto, protegidos por una malla de acero galvanizado.

• La base del botadero será impermeabilizada y contará con los siguientes componentes: subrasante preparada, geomembrana bituminosa de tipo NTP3 (4,04 mm de espesor); geocompuesto que servirá como dren (estará conformado por una capa de geotextil – filtro, tubería ranurada de 20 mm de diámetro, un geotextil y un geotextil – filtro).

• El sub-drenaje que pueda ser captado por el geocompuesto o dren será colectado por una tubería al pie del botadero (tras del muro de gaviones) y será derivado a una poza de sedimentación que se ubicará en uno de los extremos del botadero, desde donde el agua será enviada mediante una tubería de HDPE a la planta de tratamiento de drenaje ácido de roca.

• El talud general del botadero será de 1,5 H: 1V, que asociado a las instalaciones del muro de gaviones al pie del botadero, garantizan su estabilidad física.

• Aguas arriba del botadero se construirá una cuneta de coronación excavada en tierra y revestido con concreto (el canal será trapezoidal de 0,2 m de base por 0,3 m de alto y 1,0 m de ancho al nivel de la superficie), que entregará la escorrentía captada, a una tubería que se instalará en el extremo norte del botadero, para ser descargado al cauce natural.

• La disposición del desmonte se efectuará mediante esparcido en capas, iniciando la disposición en la parte baja del botadero y avanzando de forma ascendente.

• La capacidad del botadero desmonte será de aproximadamente 10 800 m3.

• Al término de la vida útil del botadero, éste será cubierto con una geomembrana bituminosa NTP3, geocompuesto (similar al de la impermeabilización de la base), una capa de 0,30 m de suelo orgánico y revegetado, para minimizar la infiltración de agua de lluvia.

En el Anexo B, se puede observar un plano que muestra los detalles del diseño del Botadero de Este.

El Botadero Oeste ocupará aproximadamente 0,2 ha y se ubicará en la margen izquierda del Río Ayraca al sur del área del complejo de talleres y oficinas del contratista. Este botadero será construido con las mismas características de diseño que el Botadero Este, i.e. contará con un

(31)

sistema de impermeabilización en la base, protección del pie con gaviones, sistema de colección de sub-drenaje para que sea enviado a la planta de tratamiento de drenaje ácido, en caso sea necesario.

El cierre del Botadero Oeste, seguirá los mismos lineamientos y criterios de cierre del Botadero Este.

3.5 Cambio de Ubicación de los Depósitos de Suelo Orgánico y Depósito Adicional

Tal como se indicó en la Sección 3.3 debido a la optimización de las áreas para la construcción y operación del proyecto, se decidió eliminar el botadero de desmontes NGA y habilitar en esta área un complejo de talleres y oficinas para el contratista encargado de la construcción del túnel de exploración. Debido a estos cambios se ha generado la necesidad de reubicar el Depósito de Suelo Orgánico 2 que se ubicaba al sur del depósito de desmontes NGA. (Ver Figura 1)

La nueva ubicación del Depósito de Suelo Orgánico 2, será al norte del complejo de talleres y oficinas del contratista y contiguo al Depósito de Suelo Orgánico 1.

Como consecuencia de la reubicación del Depósito de Suelo Orgánico 2, se tuvo que reubicar el Depósito de Suelo Orgánico 1 hacia una ubicación más al norte de su ubicación original.

Estos cambios de ubicación no alteran las condiciones mínimas de diseño de los depósitos de suelo orgánico incluido en la EA respecto de la conservación del material, medidas para protección contra la escorrentía, erosión y estabilidad física. Además, las nuevas ubicaciones permiten tener menor grado de exposición a potenciales inundaciones.

Con los cambios propuestos y la optimización de áreas, se ha visto por necesidad implementar un depósito de suelo orgánico adicional, denominado Depósito de Suelo Orgánico 3 que permita tener un mejor manejo y conservación de este material. Este depósito se ubicará en la margen derecha del Río Ayraca y ocupará un área de aproximadamente 0,2 ha, y el almacenamiento de suelo alcanzará una altura promedio de 1,5 m con la finalidad de preservar el suelo almacenado.

El área del Depósito 3 contará con un muro de gavión que lo proteja de posibles inundaciones del Río Ayraca durante la época de lluvias.

En la Tabla 4 se presenta los datos de ubicación del punto central de los depósitos de suelo orgánico.

(32)

Tabla 4 Datos de Ubicación de los Depósitos de Suelos Orgánicos

Coordenadas (WGS-84_ZONA 17) de Referencia Componente

Este Norte

Depósito de Suelo Orgánico 1 707 073 9 296 982

Depósito de Suelo Orgánico 2 707 112 9 297 187

Depósito de Suelo Orgánico 3 707 158 9 297 274

Las nuevas ubicaciones de los depósitos de los depósitos de suelo orgánico, se pueden apreciar en la Figura 2.

3.6 Instalación de una Chancadora Móvil para Material de Préstamo

Para la construcción de los diferentes componentes del proyecto se requerirá de material de préstamo que tengan las características necesarias para ser utilizado para la preparación de concreto y/o diversos rellenos. Para esto es necesario contar en el área del proyecto con una chancadora móvil de 90 t/h de capacidad, que estará conformada por una chancadora primaría y una secundaría que permitan obtener material de entre ½” y 3” de diámetro aproximadamente.

Esta chancadora operará sólo durante la fase de construcción (aproximadamente un año) de los diferentes componentes del proyecto, luego será retirada del sitio por el contratista. La chancadora se ubicará en un área en la margen derecha del Río Paltic al noreste del Campamento La Granja.

En el Anexo C se presenta una ficha con las características técnicas de la chancadora.

En la Figura 2 se puede apreciar el área donde se ubicará la chancadora móvil.

3.7 Habilitación de una Cantera

RTMP propone habilitar una cantera para obtener material de préstamo, que será utilizado en las capas de base o sub-base de los accesos o como material de lastrado para éstos. Esta cantera se ubicará en la margen derecha del acceso que va hacia el poblado de La Iraca.

El volumen estimado de material a extraerse se estima en 5 000 m3 y el área a ser intervenida es de aproximadamente 740 m2. El volumen de extracción diario será en promedio de 120 m3, el cual será extraído con la ayuda de una excavadora.

El material extraído de la cantera será transportado hasta las áreas de trabajo con la ayuda de dos camiones tipo volquete. Se estima que el tiempo de operación de la cantera será de dos meses.

(33)

Las actividades de explotación de esta cantera contarán con las respectivas medidas de seguridad y control ambiental. (Sección 6.2)

En la Figura 2 se puede apreciar la ubicación de la cantera y en el Anexo D se incluye la memoria descriptiva para su operación.

3.8 Cambios en la Infraestructura Auxiliar del Proyecto

Los cambios previstos en la infraestructura auxiliar del proyecto consideran: la habilitación de oficinas y talleres para contratistas, reubicación del polvorín, habilitación de áreas para tanque de almacenamiento de combustibles, puentes, entre otros.

3.8.1 Complejo de Talleres y Oficinas para el Contratista de Construcción del Túnel

Debido a que la construcción del túnel demandará la administración de equipos, maquinarías, insumos y oficinas para los encargados de su ejecución, RTMP ha decidido implementar un complejo para la habilitación de talleres y oficinas.

El referido complejo se ubicará sobre el área donde inicialmente se propuso construir el botadero de desmonte NGA en la margen izquierda del Río Ayraca. El complejo propuesto ocupará aproximadamente 0,5 ha, e incluirá lo siguiente:

• talleres de mantenimiento, y área de lavado con los respectivos instalaciones para el control de efluentes y sistemas de control de aceites y grasas;

• oficinas;

• área de almacenamiento de insumos y materiales;

• área para grupo electrógeno (casa de fuerza);

• área para baños químicos; y

• área de almacenamiento temporal de residuos industriales: trapos impregnados con hidrocarburos, restos de envases de insumos, etc., para su posterior disposición mediante una EPS-RS.

3.8.2 Reubicación del Polvorín

En la EA se consideró que el polvorín de explosivos que se utilizará durante la construcción del túnel de exploración, se ubicaría sobre el área de la plataforma de perforación RTPad07; sin embargo, se ha considerado la reubicación del polvorín a una plataforma más alta por medidas de seguridad durante la construcción del túnel de exploración.

(34)

En la Figura 2 se muestra la nueva ubicación propuesta para el polvorín. En la Tabla 5 se presenta los datos de ubicación inicial y propuesta del polvorín.

Tabla 5 Datos de Ubicación del Polvorín de Explosivos

Ubicación Aprobada en la EA Ubicación Propuesta Coordenadas (WGS-

84_ZONA 17)

Coordenadas (WGS- 84_ZONA 17) Componente Auxiliar

Este Norte Altitud (msnm)

Este Norte Altitud (msnm)

Polvorín de explosivos 706 974 9 296 537 2147 707 125 9 296 609 2167

El área estimada que ocupará el polvorín será de aproximadamente 380 m2. El diseño del polvorín cumplirá con los requisitos mínimos de diseño requeridos por la DISCAMEC, respecto de su estructura y distancia mínima a viviendas o poblaciones, a fin de garantizar la seguridad de las mismas.

3.8.3 Taller para Contratistas de Perforación Diamantina y Accesos

RTMP a fin de organizar mejor la disponibilidad de área del proyecto y el control adecuado de los materiales, insumos, mantenimiento y reparación de equipos de perforación del programa de exploración, así como de las herramientas, repuestos y equipos del contratista encargado de la construcción de los accesos, ha decido implementar dentro del área del Campamento de La Granja, un taller que contará con las siguientes facilidades:

• 02 containers para almacenar repuestos y accesorios de perforación;

• área para almacenamiento de lubricantes, aditivos y tuberías de perforación;

• área para un tanque de almacenamiento de combustibles de 3 500 galones de capacidad, que contará con un sistema de contención secundario que permita retener hasta 125% del volumen almacenado. En el Anexo B se presenta un esquema de diseño del área y tanque de almacenamiento;

• área para taller de soldadura y maestranza; y

• área de almacenamiento temporal de residuos industriales: trapos impregnados con hidrocarburos, restos de envases de insumos, etc., para su posterior disposición mediante una EPS-RS.

El área que ocupará este taller principal será de aproximadamente 380 m2 y el área del taller auxiliar ocupará aproximadamente 72 m2. En la Figura 2 se puede apreciar la ubicación del taller.

Referencias

Documento similar
