Instalaciones Hidráulicas en Interiores de Edificios

Texto completo

(1)Universidad Central Marta Abreu de Las Villas Facultad de Construcciones Departamento de Arquitectura.. Trabajo de Diploma Título: Instalaciones Hidráulicas en Interiores de Edificios Diplomante: Ahmed Casares Castellano. Tutor: Dr. Armando Velázquez Rangel. Curso: 2008 – 2009..

(2) Pensamiento.

(3) Pensamiento. .. …Y no podría el país desarrollarse, ni podría cumplir nuestro pueblo todas sus aspiraciones, si no logra dominar la técnica... Fidel Castro Ruz..

(4) Resumen.

(5) Resumen. .. Resumen: Producto de los avances ocurridos en el mundo en la rama de la hidráulica, así como los nuevos materiales descubiertos y los diferentes métodos de cálculo utilizados, se hace necesaria la actualización del tema de las instalaciones hidráulicas en interiores de edificios. En el trabajo se recopilan y explican los procedimientos de cálculo utilizados en las empresas de proyecto visitadas, así como el procedimiento utilizado por la Facultad de Construcciones de la UCLV. Se plantean aspectos teóricos de importancia, referentes al tema de la hidráulica en general. También son mencionados los materiales utilizados en la actualidad y sus características principales. Se realiza un ejemplo mediante los dos métodos de cálculo existentes. y. se. ejecuta. una. comparación. entre. los. resultados. de. ambos..

(6) Summary.

(7) Summary. .. Summary: Product of the advances in the world in the field of hydraulics, the new discovered materials and different calculation methods used, it is necessary to update the topic of hydraulic installations inside buildings. In this work, the procedures used in the calculation of project companies visited are collected and explained, and the procedure used by the Faculty of Constructions in UCLV. Exposes important theoretical aspects related to the theme of hydraulics in general. The currently used materials and their main features are also referred. An example is made in the two calculation methods and it’s made a comparison between the results of both..

(8) Índice.

(9) Índice. .. Índice. Hoja inicial.. Pág.. Pensamiento. Resumen. Índice. Introducción ………………………………………………………………………………………………. 1. Capítulo I : Revisión bibliográfica sobre instalaciones hidráulicas en interiores………………………………………………………………………………….. 7. 1.1. Reseña Bibliográfica……………………………………………………………….. 8. 1.2. Normas Cubanas…………………………………………………………………... 23. 1.3. Regulaciones de la Construcción…………………………………………………. 26. Pri 1.4. Principales Sitios y Artículos Bajados de Internet………………………………. 29. 1.5. Reseña Analítica…………………………………………………………………... 30. 1.6. Conclusiones parciales del Capítulo……………………………………………... 32. Capítulo II: Procedimientos de diseño y cálculo de instalaciones hidráulicas en interiores…………………………………………………………………………………... 33. 2.1. Fundamentos de la Hidráulica………………………………………………….. 34. 2.1.1. Presión Hidrostática……………………………………………………………. 35. 2.1.2. Presión Unitaria………………………………………………………………... 35. 2.1.3. Altura de Carga………………………………………………………………... 36. 2.1.4. Principio del Pascal……………………………………………………………. 36. 2.1.5. Principio de los Vasos Comunicantes……………………………………….. 36. 2.1.6. Gasto o Caudal…………………………………………………………………. 37. 2.1.7. Ecuación de Continuidad……………………………………………………... 37. 2.1.8. Pérdidas por Fricción………………………………………………………….. 38. 2.1.9. Perdidas Locales de Carga……………………………………………………. 39. 2.2. Sistemas de Alimentación a Edificios………………………………………….. 39. 2.2.1. Generalidades. Fuentes de abasto….. ………………………………………. 39. 2.2.2. Concepto de Abasto de Agua…………………………………………………. 40. 2.2.3. Premisas para la Construcción de un Sistema de Abasto…………………. 41. 2.2.4. Tipos de Sistemas de Alimentación………………………………………….. 42.

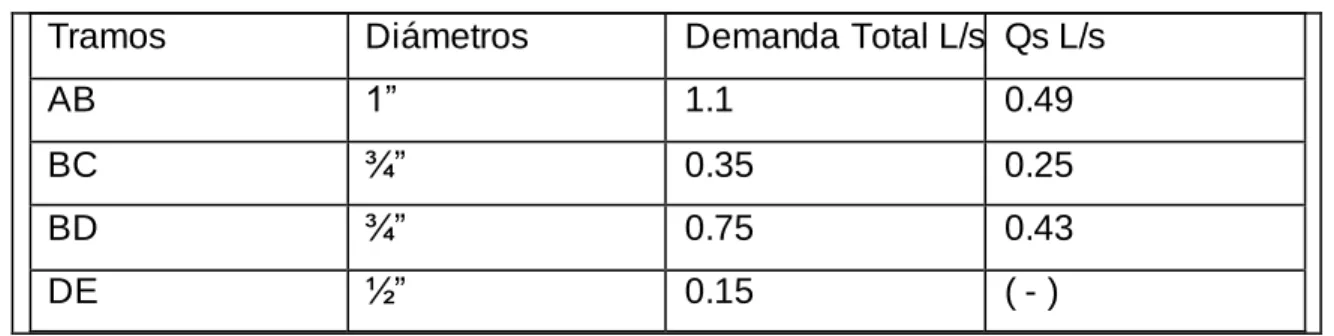

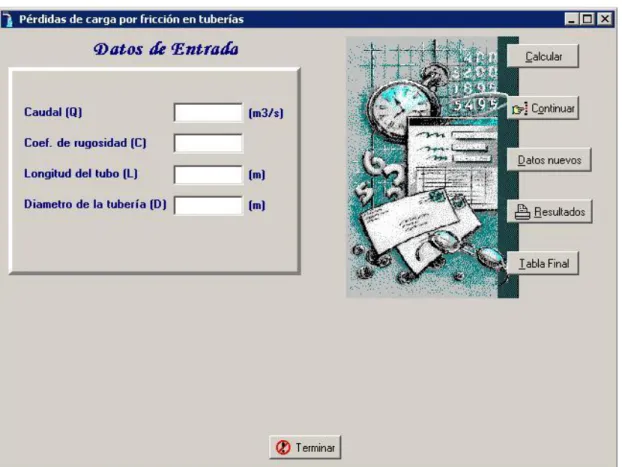

(10) Índice. .. 2.2.5. Clasificación de los Sistemas de Abasto Particulares a Edificios………... 43. 2.3. Materiales usados actualmente. Tipos. Características. Aplicaciones……... 43. 2.3.1. Requisitos que Deben Cumplir las Tuberías….. ……………………………. 43. 2.3.2. Materiales más Usados. Características. Aplicaciones……………………. 44. 2.4. Procedimientos de Cálculo para las Instalaciones Hidráulicas en Interiores. 47. 2.4.1. Método utilizado por la Facultad de Construcciones de la UCLV…………. 47. 2.4.2. Método usado por la EMPROY No 9……………………………………….. 64. 2.4.3. Método de Hunter………………………………………………………………. 73. 2.5. Utilización de Software…………………………………………………………... 75. 2.5.1. CALREDHINT…………………………………………………………………... 75. 2.5.2. PERDIDAP………………………………………………………………………. 76. 2.6. Conclusiones parciales del Capítulo……………………………………………. 77. Capítulo III: Ejemplo Resuelto………………………………………………………... 78. 3.1. Ejemplo Resuelto………………………………………………………………….. 78. 3.1.1. Aplicación del método de la fórmula francesa………………………………... 78. 3.1.2. Aplicación del método de Hunter………………………………………………. 85. 3.2. Comparación entre ambos métodos ……………………………………………. 90. 3.3. Conclusiones parciales del Capítulo…………………………………………….. 91. Conclusiones generales………………………………………………………………………………………………….. 92. Recomendaciones…………………………………………………………………………………………………………... 93. Referencias………………………………………………………………………………………………………………………. 94. Bibliografía………………………………………………………………………………………………………………………. 95. Anexos…………………………………………………………………………………………………………………………….... 100.

(11) Introducción.

(12) Introducción.. .. Introducción:. El agua es, sin dudas, por su importancia para la vida en general, el recurso más preciado por el hombre, por lo cual se han creado mecanismos para facilitar su obtención y garantizar que llegue a todas o la mayoría de las personas. Su importancia es tal, que uno de los parámetros para medir el nivel de desarrollo de un país, constituye el volumen de agua dulce que este pueda consumir. Este consumo también ayuda a la hora de evaluar el nivel de urbanización que posea una nación o ciudad en específico. De lo antes planteado nacen las instalaciones hidráulicas, las cuales han obtenido un gran desarrollo, ya que son capaces de transportar el agua por diversos terrenos y latitudes, con las características y presiones necesarias para su consumo. Esto no siempre fue así, pues en la antigüedad estas instalaciones se realizaban de una forma empírica, no fue hasta la década de 1930 que se comienza a desarrollar una técnica, la cual se regía por normas de cálculo para los proyectos a ejecutar.. Debido a lo antes expuesto y la necesidad de un documento actualizado que reúna los métodos de diseño y cálculo de las instalaciones hidráulicas en interiores de edificios, se realiza este trabajo con el objetivo de darle solución a esta problemática.. 1.

(13) Introducción.. .. Antecedentes: Las instalaciones hidráulicas, han sido parte durante varios años de las materias impartidas en las carreras de arquitectura e ingeniería civil, y han logrado un protagonismo dentro de las mismas por la importancia que tienen dentro de la construcción y el diseño arquitectónico. La bibliografía existente se está viendo desactualizada producto de los nue vos materiales surgidos en el mercado, los cuales tienen características diferentes a los antes utilizados.. Necesidad del trabajo: Producto de los avances ocurridos en el mundo, en la rama de la hidráulica, así como los nuevos materiales descubiertos, y los diferentes métodos de diseño utilizados, han provocado la ausencia de un documento actualizado que sirva de guía a la hora de la realización de proyectos.. Objeto de estudio: Las instalaciones hidráulicas en. interiores de edificios sociales de mediana complejidad,. procedimientos de cálculo utilizados.. Hipótesis de la investigación: Mediante el estudio de la situación actual en Cuba y el mundo, sobre las instalaciones hidráulicas en interiores de edificios sociales de mediana complejidad, la visita a empresas de diseño y construcción, la revisión bibliográfica y la búsqueda en Internet, se puede llegar a la obtención de un documento actualizado que sirva de guía a profesionales a la hora de la realización de proyectos.. 2.

(14) Introducción.. .. Variable dependiente: Obtención de un documento actualizado que sirva de guía para la realización de proyectos.. Variable independiente: El estudio de la situación actual en Cuba y el mundo, sobre las instalaciones hidráulicas en interiores de edificios sociales de mediana complejidad. Objetivo general: Conformar un documento que actualice los métodos de diseño de las instalaciones hidráulicas interiores. Objetivos específicos: 1. Recopilar los procedimientos o vías de diseño y cálculo más utilizados actualmente en las empresas de proyecto de la región. 2. Conocer, estudiar y evaluar los procedimientos recopilados. 3. Desarrollar un ejemplo de mediana complejidad.. Campo de acción: Las instalaciones hidráulicas en interiores de edificios, los métodos de cálculo empleados en empresas de proyecto.. Tarea Científica o de investigación: Etapa I. 1. Definición del tema y del problema de estudio. Formación de la base teórica general. Planteamiento de hipótesis. Definición de objetivos. 2. Recopilación bibliográfica preliminar, definición, aprobación del tema y elaboración del plan de trabajo general. (Búsqueda en Internet, bibliotecas, empresas, normas, regulaciones, etc.). 3.

(15) Introducción.. .. 3. Redacción del capítulo 1:“Revisión bibliográfica sobre las instalaciones Hidráulicas en interiores, Presentación y discusión en la Línea de Investigación. Etapa II. 1. Desarrollo del tema de las instalaciones hidráulicas. 2. Visita a empresas para obtener ejemplos de proyectos de instalaciones Hidráulicas. Etapa III. 1. Redacción del capítulo 2: “Procedimientos Diseño y Cálculo de instalaciones hidráulicas en interiores. 2. Redacción del capítulo 3: “Ejemplo resuelto.. Novedad de la investigación: El estudio y actualización de las instalaciones hidráulicas en interiores de edificios de mediana complejidad.. Valor metodológico: 1. Se realiza un profundo estudio sobre la temática. 2. Se lleva a cabo un análisis de los métodos de cálculo y nuevos materiales utilizados en dichas instalaciones. 3. Se confecciona un material. bibliográfico en soporte magnético para el uso docente y para. consulta en la elaboración de proyectos. Valor práctico: 1. Se cuenta con un documento bibliográfico, en el que se resumen los contenidos encontrados en la bibliografía consultada, el cual servirá a estudiantes y profesionales. 2. Se desarrolla un ejemplo de proyecto real que hace uso de los procedimientos de cálculo existentes. 3. El trabajo constituye un embrión que permitirá la futura profundización en el tema tratado.. 4.

(16) Introducción.. .. Valor científico: Este valor esta dado, por la unificación y resumen de los conocimientos encontrados en la búsqueda realizada para la confección de este documento actualizado, el cual servirá de consulta a la hora de la realización de proyectos de instalaciones hidráulicas en interiores de edificios, así como a la hora de impartir conocimientos en la formación de profesionales. Estructura del trabajo: 1. Hoja inicial con los siguientes Datos. Nombre de la universidad. Nombre de la Facultad. Nombre del Departamento. Título del Trabajo. Nombre de Diplomante. Nombre del Tutor. Curso escolar o año. 2. Opcionales. 3. Resumen. 4.Índice. 5. Introducción. 6. Capítulo I: Revisión bibliográfica sobre instalaciones hidráulicas en interiores. En este capítulo se realiza un estudio bibliográfico y un análisis del estado actual del tema .En el mismo se hace referencia a los fundamentos interiores de edificios, así como conceptos para una mejor comprensión del tema tratado. 7. Capítulo II: Procedimientos de diseño y cálculo de instalaciones hidráulicas en interiores. Aquí se realiza una revisión de los diferentes procedimientos utilizados por las empresas de proyectos, así como el procedimiento aplicado por la Facultad de Construcciones de la UCLV. 8. Capítulo III: Ejemplo resuelto. 9. Conclusiones. 10. Recomendaciones. 11. Bibliografía. 12. Anexos.. 5.

(17) Introducción.. .. Metodología de la investigación. Definición del tema y problema de estudio.. Formación de la base teórica general. Introducción. Planteamiento de hipótesis.. Definición de objetivos.. Recopilación bibliográfica general.. Etapa I. Revisión bibliográfica general del tema del estudio Diseño y construcción de instalaciones hidráulicas. Selección de proyectos y empresas, representativos en el tema.. Etapa II. Recopilación de la información sobre la temática de instalaciones hidráulicas. Análisis y procesamiento de los resultados. Redacción del material bibliográfico instalaciones hidráulicas en interiores. Etapa III. Conclusiones.. Recomendaciones generales.. 6.

(18) Capítulo I.

(19) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. Capítulo # 1: Revisión bibliográfica sobre instalaciones hidráulicas en interiores.. Introducción: El agua, es sin dudas el recurso natural. mas preciado por la humanidad, debido. a su gran. importancia para la vida en el planeta, así como por su protagonismo en el desarrollo industrial. Este recurso tan imprescindible, se esta viendo amenazado por la contaminación producida por el hombre día a día, lo cual ha sido a través de la historia fuente de epidemias que han dejado grandes huellas en la humanidad, también por el despilfarro lo cual esta produciendo que el preciado liquido se agote y ya hallan personas en el mundo que no gocen plenamente de sus beneficios. Por su gran importancia, así como por los problemas antes mencionados, el agua ha sido objeto de estudio de diferentes especialistas, entre los que se pueden mencionar biólogos, bioquímicos, higienistas e ingenieros, los cuales en la actualidad trabajan incansablemente por preservar lo que otros están destruyendo sin conciencia alguna. En este primer capítulo, se refleja la bibliografía consultada, la cual se ha encontrado en la Facultad de Construcciones de la Universidad de Las Villas, específicamente en el departamento de Ingeniería Civil, en centros de documentación e información científico técnicas de la provincia de Villa Clara y la búsqueda en Internet, todo avalado y en poder del tutor del trabajo.. 7.

(20) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 1.1. Reseña bibliográfica.. 1– Instalaciones en los Edificios. Fontanería y Saneamiento. Mariano Rodríguez Avial. Tercera edición.1958. Este fue publicado para orientar sobre cuestiones relativas a instalaciones de fontanería y saneamiento en los edificios y son tratados concretamente los temas de las instalaciones interiores de edificios este libro se encuentra ordenado en XIII capítulos.. En los capítulos I y II se brindan datos sobre el consumo de agua y se explica la disposición de las redes de distribución en los abastos de agua respectivamente. El III se dedica a las instalaciones de elevación de agua. En el capítulo V se explica un procedimiento muy sencillo para cálculos aproximados referidos al tema anterior en obras de menor envergadura. En los capítulos VI y VII, se detallan los cálculos de depósitos cerrados o autoclave de las instalaciones de elevación hidroneumáticas y detalles de tuberías empleadas en la red de suministro de agua. El VIII está dedicado a instalaciones de producción y abasto de agua caliente.. 2- Distribución de Aguas en Las Aglomeraciones. A. Cauvin y G. Didier. 1975. La calidad exigida al agua, variable según los diversos usos, dificulta notablemente la obtención de los caudales requeridos. Además, tanto en las regiones poderosamente económicas como en las subdesarrolladas, es extremadamente la búsqueda de recursos de agua, sobre todo si se tiene en cuenta los inconvenientes de los transportes a largas distancias. En esta obra se reúne un conjunto de indicaciones y datos valiosos, para todos aquellos que se dediquen a proyectar y ejecutar obras relacionadas con la distribución de aguas en todos sus aspectos. El progresivo agotamiento del agua exige, en efecto, que se obtenga el mayor provecho posible de los mismos, lo cual es realizable gracias al conjunto de medios que la técnica moderna pone a nuestra disposición.. 8.

(21) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. La obra que se analiza permite conocer estos medios y facilita los datos necesarios para el cálculo y la construcción de las obras indispensables para conducir las aguas captadas, efectuar su tratamiento, llevar esas aguas a los depósitos reguladores y distribuirlos dentro de las condiciones hidráulicas requeridas. También se abarcan nociones de hidrología, extracción y captación de las aguas, la calidad de las aguas de alimentación, vigilancia, control y análisis de la misma, el tratamiento de las aguas mediante la clarificación, esterilización y correcciones físicas y químicas. Además, se especifican los tipos de canalizaciones, con los materiales más utilizados, así como los accesorios. Las diferentes formas de alimentación, detalles sobre equipos de bombeo, depósitos, entre otras cuestiones ajenas a nuestro interés.. 3-Sistemas para El Abastecimiento del Agua de los Edificios Altos .Prof. Dr. Ing. Diosdado Pérez Franco.1975.. Aquí se analizan las distintas formas de distribución interna, así como los diferentes sistemas que pueden utilizarse para el abastecimiento del agua en edificios altos .Para este tipo de edificios, deben de tomarse medidas especiales para el abastecimiento del agua, pues la mayoría de los sistemas de abastecimientos se encuentran diseñados para edificios de determinada altura .En estas medidas no solo se incluye la presión ,también se debe tener en cuenta que la red de distribución lleve el caudal necesario hasta el edificio.. Son mencionados los sistemas más idóneos para el abastecimiento de edificios altos, estos son:. Sistema directo por tanque o tanques de reserva: Este se compone de los siguientes elementos, uno o varios tanques colocados a una altura conveniente, desde donde a través de ellos, se realiza la distribución hacia las distintas plantas, estos a su vez también tienen la tarea de reservar de agua por aproximadamente una hora para proporcionarle descanso a las bombas.. 9.

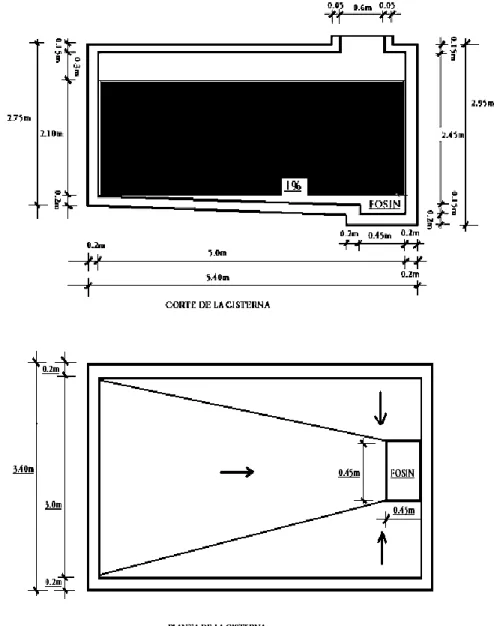

(22) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. Además esta formado por una estación de bombeo intercalada entre la entrada de agua de la calle y los tanques.. Sistema directo de aumento de presión sin reserva: Este sistema tiene como objetivo, aumentar la carga, para elevar el agua con la presión más adecuada hasta el nivel más alto, esto se realiza mediante una estación de bombeo con más de una bomba, dejando siempre una de reserva, se intercala la entrada del agua del edificio y el sistema de distribución interna.. Sistema indirecto desde la cisterna hasta el nivel del terreno: En este caso, la estación de bombeo toma el agua de la cisterna y la lleva hacia los tanques y de estos se realiza la distribución hacia las plantas .En este tipo de sistema el agua va desde la acometida del acueducto hacia la cisterna, esta a su vez debe ser pequeña para evitar que la distribución del acueducto caiga a un nivel bajo en largo tiempo.. Sistema hidroneumático: Este se encuentra conformado por, una estación de bombeo, un panel de control, un tanque de presión y un dispositivo para la renovación y extracción de aire .El agua se lleva directamente desde la cisterna o acueducto hacia cada nivel del edificio.. Son mencionadas en el texto, las tres formas de distribución en edificios altos, estas son: distribución desde un solo punto, por zona y por distribución individual.. Se trata el tema del ruido que provocan las instalaciones y se dan algunas recomendaciones como: Poner un tramo de goma reforzada en caso que vibre la conexión entre la bomba y la tubería. Fijar las bombas las a bases sólidas preferentemente de hormigón de 30 cm. de altura para permitir la instalación de la tubería en la bomba.. 10.

(23) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 4- Instalaciones Hidráulicas. Amado Leiva Ricardo.1976.. Este folleto fue realizado en la facultad de construcciones de la Universidad Central de Las Villas, con el objetivo de complementar la bibliografía existente para los estudiantes de dicha facultad. En el aparece una importante reseña histórica de las instalaciones hidráulicas. El agua ha sido objeto de estudio desde los tiempos primitivos, habiendo escuelas filosóficas que reconocían en ella el primer elemento de todos los seres materiales y otros sabios como Aristóteles, Platón, consideraban como primera necesidad para el gobierno de los pueblos el abundante abastecimiento de las aguas. Los griegos construían acueductos subterráneos, los cuáles se emplean todavía en Atenas. Entre los numerosos acueductos que abastecían a Roma, los más renombrados resultan son el de Apio Claudio, construido en el año 312 antes de J.C. y en su mayor parte subterráneo, está el de Anio Vetus, que data del año 273 antes de J.C. el de Tépula, año 127 antes de J.C. y muy especialmente el de Calígula y Claudio, año 54 antes de la era cristiana. En Francia es célebre, el acueducto de Nimes, cuya construcci ón se atribuye a Agripa, generala de Augusto y data de fines del primer año de la era cristiana. En tiempos de Alhajen se construyeron canales de riego en las vegas de granada, Valencia, Murcia y Aragón, se hicieron pantanos y presas en los ríos de Ebros, Tajo, Turia. Durante los siglos posteriores, se abastecieron principalmente las ciudades europeas de agua potable, captándolas de un río próximo mediante acequias o elevándolas mediante aparatos especiales, disponiendo en las plazas, fuentes públicas que todavía se mantienen.. 11.

(24) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 5-Acueducto .José A .Rojas. 1984.. El desarrollo de los equipos de bombeo y los materiales empleados para impulsar el agua hacia las viviendas a estado en aumento a través de la historia .En el cálculo de los abastecimientos de agua potable interfieren diferentes factores, como población futura, consumo diario promedio y máximo, y la demanda de incendios, estos varían según el país y se elaboran para satisfacer las necesidades de la población al final de su tiempo de explotación, esto se realiza generalmente para 30 años. Para aliviar el tamaño de las bombas y el diámetro de la conductora y equilibrar los flujos y presiones, se usan tanques de distribución y depósitos para almacenar agua.. En el texto se explican muy detalladamente los dos tipos de redes que existen, estas son: la red ramificada y la del tipo mallado, así como los distintos tipos de tubos o sea los materiales existentes hasta su edición y los diámetros más recomendados.. Se recomienda que en ciudades donde los desniveles varían en 40 metros o más las redes de distribución deben dividirse por zonas para evitar diferencias de presiones .Para el caso de las grandes industrias se le debe proporcionar un suministro individual. Estos dos suministros no deben estar interconectados bajo ninguna circunstancia pues pueden llegar suministros impuros a lugares donde se realicen preparaciones de alimentos y bebidas.. Por sus características, donde desde la fuente de abasto se debe bombear el consumo máximo diario y por ramales llevar a cada demanda al tanque elevado individual para cada instalación, se proponen las redes ramificadas, para satisfacer el suministro de agua en instalaciones agropecuarias.. Los tanques deben ser capaces de suministrar el consumo máximo horario y al mismo tiempo almacenar el agua para un día.. 12.

(25) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 6-Manual de Autoconstrucción. Colectivo de Autores .1984.. Este manual concebido para el uso de la población en general, se encuentra confeccionado de una forma que ayuda a una fácil comprensión .En uno de sus capítulos específicamente en el L se trata el tema de cómo colocar diferentes aparatos sanitarios y se dan pasos a seguir ,también se aborda el tema acerca del suministro del agua en viviendas . Se. explica muy detalladamente, como. construir un sistema de tuberías capas de llevar el agua hacia todos los servicios de la vivienda, sin tener en cuenta la fuente de abasto, así como que herramientas se deben utilizar para cada tipo de tuberías y como soldar de una manera eficiente una tubería de cobre.. 7-Alcantarillado. Julio C Cardona Frómeta .1985.. Aquí se trata fundamentalmente el estudio del alcantarillado, el cálculo de su red, el mantenimiento a que debe ser sometido y la determinación de la cantidad de agua que debe ser evacuada. Para ayudar a una mejor comprensión se exponen ejemplos muy bien elaborados .También aparece la metodología para el cálculo de drenajes .Se pueden encontrar además, tablas e ilustraciones que hacen más entendible los contenidos reflejados.. Cuando hay crecimientos producto del desarrollo económico en diferentes centros comunitarios, comienza la necesidad de crear nuevos mecanismos para la recogida y evacuación de las aguas residuales, los cuales deben ser capaces de mantener el buen estado de la población .El sistema de conducción del agua por tuberías generalmente cerradas se le denomina alcantarillados, lo cual al unirse con el sistema de tratamiento y descarga final se le da el nombre de alcantarillado.. Los líquidos pueden circular por dos formas estas son:. Caída libre, que no es más que cuando el caudal conducido por el tubo se desplaza por gravedad y por forma forzada que es cuando los tubos circulan llenos y la alcantarilla siempre trabaja a presión.. 13.

(26) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. Se presentan también fórmulas matemáticas que sirven para la determinación de los diámetros de los conductos por los que circulan las aguas residuales.. El proceso de caída de la lluvia sobre la superficie que ha de ser desaguada por el drenaje también es parte de los contenidos abordados, además del tiempo que demora el agua en transitar desde diferentes lugares como cubiertas de edificios, cunetas de las calles etc. hasta los tragantes del drenaje.. Algo muy importante constituye la ejecución y mantenimiento de los proyectos realizados relativos al alcantarillado esto debe de hacerse de una forma correcta o sea que se realicen correctamente el replanteo, abertura de las zanjas, preparación de los materiales, montaje e inspección, pruebas y rehincho.. 8- Ingeniería Sanitaria y de Aguas Residuales. Abastecimiento de aguas y Remoción de Aguas Residuales. Gordon Maskew Fair. John Charles Séller. Daniel. Alexander Okun.. Primera parte. Volumen 1. 1985.. En esta obra son tratados temas referentes al diseño de los sistemas de abasto de agua así como diferentes elementos de la hidrología y la hidráulica. En cuanto a la hidrología se aborda sobre las precipitaciones pluviales y el escurrimiento de las aguas y sobre el flujo de las aguas subterráneas. También se hace referencia de las construcciones que se realizan con objeto de poner el agua al servicio de las comunidades urbanas y rurales.. 9-Instalaciones Hidráulicas y Sanitarias. Rubén Bancrofft y Manuel Escariz. 1986.. Este libro constituye la sustitución de los folletos que se utilizaron como documentación básica desde 1976.También constituye por su gran cantidad de ejemplos de cálculos resueltos y por la. 14.

(27) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. forma fácil y simple de comprender, un material docente con enfoques muy contemporáneos .Aquí se abordan entre otros temas métodos de diseño y cálculo de instalaciones hidráulicas y sanitarias con ejemplos resueltos , sistema de alimentación y evacuación en edificios , instalaciones de agua caliente y tuberías de bajo presión .. 10-Instalaciones hidráulicas y sanitarias .Rodolfo Galván. 1986.. Este libro ha sido confeccionado. para los obreros capacitados en instalaciones hidráulicas y. sanitarias en la asignatura de tecnología .Aquí se recogen aspectos que deben ser del dominio de los que tengan que ver con la tarea de ejecución o dirección en la construcción de las instalaciones antes mencionadas en edificios .También se tratan aspectos sobre acueductos alcantarillados y tratamiento de aguas residuales. Además se incluyen estudios sobre equipos de bombeo y las nociones de la hidráulica relacionadas con ello.. 11- Ingeniería Sanitaria y de Aguas Residuales. Abastecimiento de Aguas y Remoción de Aguas Residuales. Gordon Maskew Fair. John Charles Séger. Daniel. Alexander Okun.. Segunda parte. Volumen 1. 1986.. En esta obra queda muy claro que para el descubrimiento y desarrollo de los suministros subterráneos de agua, se requiere un entendimiento de los factores geológicos, hidrológicos e hidráulicos pertinentes. El agua subterránea, no es segura en su calidad, ni en su condición de recurso inagotable, además resulta difícil localizarla .El agua que proviene de los pasajes de solución en las calizas y formaciones geológicas relacionadas, o de un área de captación poluida cercano a las obras de extracción de aguas subterráneas, debe verse con sospecha. Las arenas y otros suelos de grano fino o de rocas pueden ayudar a remover contaminantes y poluyentes de aguas percolantes. También son tratados en la misma, temas hidrológicos de las fuentes de agua superficiales, flujo de las corrientes y el rendimiento de las áreas naturales de captación, el almacenamiento y el. 15.

(28) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. encauzamiento de las crecientes a través de conductos divisores de las corrientes y sobre los vertedores de las presas. El agua se transporta de la fuente a la comunidad en conductos abiertos o cerrados, suministrándosele la energía necesaria por gravedad o bombeo. La topografía y los materiales disponibles son las condiciones preliminares al seleccionar los conductos y rutas adecuadas.. 12-Selección de normas e instalaciones hidráulicas y Sanitarias .Rubén Bancrofft Hernández.1987.. Según el autor, este documento constituye un auxiliar del otro redactado por el mismo y que lleva el mismo nombre. Este se ha realizado para lograr una mayor comodidad a la hora de realizar el cálculo y diseño de las instalaciones ,así como, para la búsqueda de datos normativos y recomendaciones de importancia necesarios para los estudiantes .Aquí se recogen datos para la elaboración de planos y diseño de formatos , de acueductos , agua potable y determinación de la demanda .Además, se aborda sobre diferentes materiales que son utilizados para las instalaciones (barro ,hierro fundido ,cerámica blanca y asbesto cemento)y sobre el dimensionamiento de las mismas. Es importante aclarar, que el texto no constituye una base sólida para una investigación, pues en él lo que se hace es reagrupar los aspectos esenciales para cada caso.. 13-Instalaciones en Edificios. Manuel Escariz Arias. Departamento de Construcciones de Universidad de Camagüey. 1987.. Las instalaciones en los edificios conllevan. numerosos trabajos y un largo tiempo para su. realización, lo cual encarece el valor final de la obra. Estudios realizados en numerosos países coinciden en afirmar que el monto total de este grupo de tares, puede alcanzar la respetable cifra de hasta el 30% del valor total y hasta el 25% del tiempo de ejecución de la obra,. 16.

(29) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. fundamentalmente en aquellas tecnologías de trabajo que requieran montaje de elementos prefabricados. En casi todos los casos interviene las instalaciones de alimentación de agua, las de evacuación, drenaje pluvial, las instalaciones de ventilación, las circulaciones verticales mecánicas, las instalaciones de protección contra incendio, de gases especiales en hospitales e industrias, siendo constante la presencia de las cuatro primeras. Ahora bien, la tarea de acometer teórica y prácticamente el montaje de estas instalaciones obliga al profesional encargado, al conocimiento de numerosos campos de trabajo que no son adquiridos en una sola especialidad de estudio. Precisamente en esta dirección está enfocado este texto, que si bien no es un diccionario de las instalaciones, pretende al menos, recopilar las informaciones más importantes. Para una mejor comprensión, se brindan algunos ejemplos de cálculo a partir de tablas, y se dedica un capítulo inicial sobre el sistema de unidades que pueden resultar de gran auxilio.. 14-Instalaciones Eléctricas, Hidráulicas y Sanitarias. Colectivo de autores 1988.Facultad de Construcciones .UCLV.. Este folleto ha sido realizado para el uso docente, pues contiene tablas, ábacos y un resumen de surtido de elementos de hierro, plástico y barro, para ser utilizado por estudiantes de las carreras de arquitectura e ingeniería civil .Aquí se recopila información sobre los diferentes tipos de instalaciones, así como ejemplos resueltos de cálculo y diseño de las mismas.. 15-Tecnología del Agua. Julio C. Cardona Frómeta .1989.. Este texto fue creado para la asignatura tecnología del agua en la carrera de ingeniería hidráulica. Aquí se hace un estudio de los principales componentes del agua, así como de los principios y funcionamiento para realizar tratamientos a la misma, comprendiendo las aguas domesticas e. 17.

(30) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. industriales .También se aborda acerca de los tipos de tratamientos por los que pasa la sustancia. Estos tratamientos son:. Tratamiento biológico: Este constituye el tratamiento secundario de las aguas residuales domesticas e industriales y es cuando se crea un ambiente para que los microorganismos existentes en el agua puedan trabajar y desarrollarse .Esto es necesario hacerlo cuando la cantidad de materia orgánica se encuentra de tal forma que los microorganismos no pueden establecer el equilibrio biológico necesario.. Tratamiento Químico: Este se realiza por la necesidad de conocer la composición y modo de corrección del agua, dado que la misma luego de caer en forma de lluvia va acumulando impurezas desde que hace contacto con el aire hasta que se escurre en el suelo a través de los diferentes estratos.. Tratamiento Físico: No es más que el conjunto de operaciones a las que se somete el líquido para modificar su estado, por ejemplo: (la eliminación de cuerpos o sustancias que tenga en suspensión.), se explican los principios de funcionamientos de los dispositivos y medios para realizar este tratamiento, así como los criterios para su correcto diseño.. 16-Guía de estudio de Instalaciones en Edificios Ing. Armando Velázquez Rangel, Arq.Carlos O. Sáez, Arq. Adriana López Díaz.1989.. Este documento constituye una guía para los estudiantes del curso por encue ntro de la carrera de ingeniería civil .En él, se brinda la posibilidad de identificar la simbología empleada, así como a entender el lenguaje técnico utilizado .Además se abordan temas sobre el campo de aplicación de. 18.

(31) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. las instalaciones en interiores de edificios, sus partes y elementos que las componen, tipos de instalaciones, así como diseño cálculo y montaje de las mismas. 17- Construcción y Montaje de los Sistemas Técnico- Sanitarios de los Edificios. 1990. V. Isáev. V. Sasin. N. Chstiakov.. En los edificios de diverso destino, se instalan sistemas de abastecimientos de agua fría y caliente, de canalización y desagüe. El presente manual está destinado a los estudiantes que cursan la especialidad de operario de la técnica sanitaria (plomero) y que e n sus labores prácticas desean aplicar métodos progresivos de trabajo, orientados al incremento ulterior de la productividad del trabajo y al mejoramiento de su calidad. En el capítulo III se tratan trabajos de aprovisionamiento, los cuáles son muy importantes para garantizar la adecuada colocación, entre ellos están: lograr la curvatura de los tubos, el empalme de tubos para materiales distintos, acero, plástico, hierro etc. Mientras que en el capítulo IX de la tercera parte de este libro, se encuentra e xplicado el montaje de la tubería de agua interior y en la cuarta parte, el montaje de los sistemas de alcantarillado. En resumen, se puede expresar que este libro se basa más bien en la técnica que se aplica en la colocación de las instalaciones. 18-Estructurales. ISPJAE.1990. Colectivo de Autores. Facultad de Ingeniería Civil de La Habana.. Este documento ha sido realizado para el uso docente en la carrera de ingeniería civil, por lo cual se explica el por qué de su fácil comprensión .Aquí se recoge información de algunas normas incluyendo gráficos y detalles constructivos y se encuentra subdividido en dos partes, una en que se refiere a las instalaciones sanitarias y otra a las hidráulicas en viviendas.. Se hace un breve recuento de la historia de la hidráulica en nuestro país, donde se menciona como la primera obra que se considera de esta especialidad la Zanja Real construida a principios del. 19.

(32) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. siglo XIX, de donde se derivaban las aguas del río Almendares, para lograr el abastecimiento de la ciudad de La Habana. Posteriormente y con el auge en la industria del azúcar, aumentan los abastecimientos de agua, realizándose el acueducto de Fernando VII. Luego Francisco Albear construye el acueducto el cual lleva su nombre y abastece aún la capital cubana. Otro tema muy bien tratado, es el referente a las partes que incluye una instalación hidráulica, así como recomendaciones constructivas que garanticen una buena ejecución de las mismas.. 19- Bases de diseño de hidráulica y sanitaria. 1990. (específicamente para el turismo).. Este documento, redactado específicamente para obras destinadas a actividades del turismo, recoge un grupo de recomendaciones y métodos de cálculos muy bien elaborados, los cuales son de gran ayuda a la hora de consultar sobre el tema de las instalaciones hidráulicas.. 20- Reparaciones de Lesiones en Edificios. Juan de Cusa. 1991.. La adecuación permanente de un edificio se basa en dos procesos complementarios, el de su mantenimiento, que busca evitar el envejecimiento prematuro de la obra y el de reparación, que tiene como objetivo restablecer el estado normal alterado. El descuido de ambos factores por parte de amplios sectores de la propiedad inmobiliaria, ha sido una característica social durante muchos años, que en el fondo tenía una motivación estrictamente económica. La situación últimamente ha cambiado de manera radical, a nivel mundial se promociona la defensa del patrimonio y la conservación del entorno urbano. En este texto se desarrolla las formas de solucionar las lesiones que pueda tener un edificio, sean leves o graves, cualquiera que sea la causa que pudiera haberlas provocado. Todo esto tratado desde una óptica actual, de acuerdo con los últimos avances tecnológicos experimentados en este campo. Particularmente en el capítulo II, se aborda el problema de las instalaciones, específicamente las instalaciones de alimentación, las cuáles pueden ocasionar las llamadas. 20.

(33) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. humedades accidentales o transitorias al producirse salidas incontrolables de agua a través de los accesorios y grietas de las tuberías .Se especifica los lugares y formas en que se pronuncian las lesiones, en tuberías propiamente de agua fría y caliente y por último se refiere a la posibilidad de que se presenten filtraciones y fugas, cuando existen agrietamientos en los aparatos sanitarios, duchas, inodoro, lavabo, así como soluciones y recomendaciones.. 21-Teoría y Diseño de los Abastecimientos de agua. Simón Arocha Ravelo. 1997.. Aquí se tratan temas relativos a las obras de captación, transporte y distribución de aguas, para el abastecimiento de comunidades. Cuando la urbanización y la industrialización de las ciudades aumentan por el crecimiento poblacional, obliga a utilizar fuentes de agua más difíciles de aprovechar, bajo el doble concepto de la economía y de la salud de los consumidores .Esta obra resulta una fuente importante de consulta debido a los aspectos hidráulicos, estructurales ,así como las consideraciones económicas que configuran el diseño de estos sistemas de distribución así como por los criterios básicos de diseño basados en la normativa vigente sobre la materia que aparecen reflejados en la misma. También son tratados los temas como los criterios de diseño de las redes de distribución , configuración, selecciones tipológicas y análisis funcional, estanques de almacenamientos, capacidades y ubicaciones, líneas de aducción por gravedad y por bombeo, estructuras complementarias, obras de captación tanto subterráneas, fuentes de abastecimiento, y estaciones elevadoras. En los textos existentes sobre abastecimiento de agua se ha enfocado el estudio de sus diversos componentes, con una secuencia de materias ordenadas por lo que se puede llamar “ el camino del agua” es decir, comenzando con las fuentes de abastecimiento, continuando con las obras de captación etc.… hasta llegar, finalmente a la red de distribución. Pero en el método de diseño se sigue un orden diferente, como consecuencia de la correlación que debe existir entre cada parte del sistema la información que le sirve de apoyo para su diseño. En este texto se atiende más directamente la secuencia del diseño, tomando la información de base requerida. En el apéndice. 21.

(34) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. del libro, se recoge toda la información necesaria y útil para la debida presentación de un proyecto de esta índole. Por otra parte, lo complejo de un sistema de abastecimiento de agua implica un conocimiento conceptual en aspectos de hidrología, hidráulica y saneamiento ambiental, y requiere, en algunas partes, del apoyo del concreto armado y de la resistencia de materiales. En el estudio de varias alternativas, intervienen también criterios que conjugan los aspectos técnicos con los privativos, bajo el punto de vista de la justificación económica. En todos los casos se presentan ejemplos y soluciones técnicas particulares, y en algunos de ellos se han realizado análisis conducentes para obtener las soluciones más convenientes, satisfaciendo ambos criterios: el técnico y el económico. El agua se transporta de la fuente a la comunidad en conductos abiertos o cerrados, suministrándosele la energía necesaria por gravedad o bombeo. La topografía y los materiales disponibles son las condiciones preliminares al seleccionar los conductos y rutas adecuadas.. 22. Manual Práctico de Construcción. Denis Walton. 2000.. En el capítulo 18 de de este manual se trata el tema del abastecimiento de agua limpia y fría desde la red principal de distribución. También se aborda sobre el tema del agua caliente así como los sistemas que utilizan la energía solar. La red principal de abastecimiento discurre por debajo de calzadas o de aceras, desde donde se realiza el suministro a los edificios.. 23. Indicaciones Técnicas para el diseño, ejecución, reparación, y/o remodelación de las instalaciones hidráulicas y sanitarias en las edificaciones sociales. Departamento de normalización. 2004.. En este documento se encuentran recogidos los criterios de diseño a seguir para la ejecución de las instalaciones hidráulicas en edificaciones sociales. Además se recomienda la estrategia a. 22.

(35) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. seguir para la selección de las tuberías y conexiones a utilizar y los aspectos que deben tenerse en cuenta para el diseño de instalaciones hidráulicas en dichas edificaciones, así como las buenas prácticas para la ejecución de los trabajos. Consta también con los anexos correspondientes a las zonas húmedas y se puede aprender como se realizan las pruebas a las instalaciones hidráulicas así como a calcular la cantidad de cemento solvente para pegar tuberías plásticas.. 1.2. Normas Cubanas:. NC-45-9:1999 .Bases para el diseño y construcción de inversiones turísticas. Parte 9: Requisitos de Hidráulica y Sanitaria. Esta Norma Cubana referente a la especialidad de Hidráulica y Sanitaria, establece las regulaciones e índices a tener en cuenta para la proyección de los establecimientos de alojamiento .Se ha tenido especial cuidado en todas las normativas de extinción de incendios, abasto de agua, piscinas etc. Dada su incidencia en las Regulaciones Internacionales de hotelería.. NC-176:2002. Sistema de Abasto de Agua en Edificios Sociales .Requisitos de Proyecto. Esta Norma Cubana establece los requisitos que se cumplirán en la elaboración de proyectos de sistema de abasto de agua fría y sistema de abasto de agua caliente en edificios o áreas al uso social .En el caso del abasto del agua caliente se consideran sistemas con producción centralizada de agua mediante calentadores.. Nc–220–4:2008.Edificaciones. Requisitos de Diseño para la Eficiencia Energética .Parte 4: Sistema y equipamiento de Suministro de Agua. Esta establece los requisitos para la eficiencia energética de los sistemas y equipamientos de suministro de agua y su equipamiento, instalados en nuevas edificaciones y en rehabilitaciones, totales o parciales de los edificios.. 23.

(36) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. NC-683:2009. Edificaciones-Requisitos Técnicos para el Diseño y Construcción de las Redes Hidráulicas y Sanitarias. En esta se establecen los Requisitos Técnicos para el Diseño y construcción de las redes Hidráulicas y Sanitarias, en interiores en edificios .Es aplicable en obras de nueva construcción, obras existentes y reconstrucción. Esta norma, es la sustituta de la NC48-15:1983 Ingeniería Hidráulica .Redes interiores hidráulicas y sanitarias de edificios industriales.. NC-96-03-01:1988. Instalaciones de Sistemas de Suministrote aguas Esta norma establece los requisitos generales que cumplirán los sistemas interiores y exteriores de suministro de agua contra incendios en los objetivos socio-económicos, así como las asociaciones y organizaciones del sector privado de la economía y edificios de vivienda.. NC-48-15:1984. Redes interiores Hidráulicas y Sanitarias de Edificios Industriales. La misma establece las especificaciones de proyecto de las siguientes redes interiores hidráulicas y sanitarias de los edificios industriales. Red interior de distribución de agua social, industrial y contra incendios. Red interior de alcantarillado, de agua residual, social e industrial. Red interior de drenaje de aguas pluviales.. NC-53-102:1984. Instalaciones Hidráulicas en Edificios de Viviendas.. Aquí se establecen las especificaciones de proyecto para instalaciones hidráulicas en el interior de los edificios de vivienda. El proyecto de la instalación hidráulica. de un edificio comprende la. determinación de la cantidad total de agua necesaria para la alimentación, servicios sanitarios y protección contra incendios. Para ello hay que conocer la cantidad de agua que requiere cada servicio y el número de ellos que se consideren que puedan estar en uso simultáneamente.. 24.

(37) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. NC-054-100:1979.Tanque de asbesto Cemento .Especificaciones. Los tanques de asbesto-cemento son recipientes elaborados con fibras de asbesto y cemento Pórtland. En esta norma se pretende determinar los requisitos técnicos, uso, manipulación, transporte y almacenamiento de estos tanques.. NC-054-045:1979.Tubos y Conexiones de Hierro Fundido .Manipulación, Transporte y Almacenamiento. Establece las condiciones que han de cumplirse en la manipulación, transporte y almacenamiento de los tubos y conexiones de hierro fundido, sanitarios y de presión.. NC- 48 -15:83. Redes Interiores Hidráulicas y Sanitarias de Edificios Industriales. Aquí se trata sobre las redes en edificios industriales y se aborda acerca del método de cálculo por la fórmula francesa.. NC-48-04:1985.Grifos. Esta norma trata las especificaciones de calidad de los grifos para uso doméstico, industrial y social que funcionan a una presión máxima del agua de 0.6 MPa.. NC- 48-06-83:1984.Ingeniería Hidráulica. Válvulas. Especificaciones Generales de Calidad Esta norma establece las especificaciones generales de calidad de las válvulas para uso doméstico, industrial y social que funcionan a una presión máxima de o.6 Mpa.. NC-48-07-83:1984. Ingeniería Hidráulica. Válvulas. Tipos y Dimensiones Principales La misma establece los diferentes tipos y dimensiones principales de las válvulas para uso doméstico, industrial y social que funcionan a una presión máxima de 0.6 Mpa.. 25.

(38) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. NC-93-12:86:1987. Higiene Comunal Instalaciones Hidrosanitarias. Requisitos Sanitarios Generales. La misma establece los requisitos generales sanitarios para las instalaciones hidráulicas y sanitarias. NC-51-22-79:1980. Dibujo Técnico de la Construcción. Instalaciones Hidráulica Exteriores. Esta norma tiene como objetivo principal la simbología más usada y oficial existente para la representación de las instalaciones hidráulicas exteriores.. Todas las Normas Estatales antes relacionadas, regulan el uso y colocación de las instalaciones Hidrosanitarias, siendo de obligatorio cumplimiento en Cuba. No obstante deben ser objeto de revisión y actualización la mayoría de éstas, por tener más de 25 años de vigencia. 1.3. Regulaciones de la construcción:. RC-3106:1981.Instalaciones Hidráulicas Tubería de Acero Galvanizado. Esta regulación de la construcción establece el procedimiento y los puntos de control del proceso de ejecución de las instalaciones hidráulicas con tubos y conexiones de acero galvanizado, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-3105:1980. Instalaciones Hidráulicas. Tubería de Cobre Soldable. Establece el procedimiento y los puntos de control del proceso de ejecución de las instalaciones hidráulicas con tubos y conexiones de cobre tipo soldable, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. 26.

(39) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. RC-3100:1988. Ejecución de Obras. Instalaciones Hidráulicas. Establece el procedimiento y los puntos de control del proceso de ejecución de acueductos, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-3101-88. Ejecución de Obras. Instalaciones Hidráulicas. Establece el procedimiento y los puntos de control del proceso de alcantarillado y drenaje pluvial, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-3103-88. Ejecución de Obras. Instalaciones Hidráulicas. Establece el procedimiento y los puntos de control del proceso de prueba final del acueducto, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-3104:88. Ejecución de Obras. Instalaciones Hidráulicas Establece el procedimiento y los puntos de control del proceso de pruebas parciales de presión y fuga de tuberías en obra., fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-3530:89. Mantenimiento y Reparación .Instalaciones Hidrosanitarias. Establece el procedimiento y los puntos de control. en la localización de salideros en líneas. hidráulicas, sanitarias o pluviales, soterradas, expuestas o colgadas, fijando las especificaciones de la calidad de los materiales y de los trabajos. a ejecutar, así como los criterios para su. aceptación o rechazo.. 27.

(40) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. RC-3535:89. Mantenimiento y Reparación .Instalaciones Hidrosanitarias. Establece el procedimiento y los puntos de control en la reparación y mantenimiento de muebles sanitarios, fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. RC-1021:84. Proyecto Hidrosanitario. Establece el procedimiento para el cálculo de instalaciones Hidrosanitarias y pluviales en edificios fijando las especificaciones de la calidad de los materiales y de los trabajos a ejecutar, así como los criterios para su aceptación o rechazo.. Estos documentos normativos son también de obligatorio cumplimiento en Cuba, en particular para garantizar la calidad de realización de las diferentes operaciones relacionadas con las instalaciones hidrosanitarias. Es importante señalar que varias de estas regulaciones deben ser ampliadas y perfeccionadas, considerando los avances y experiencia acumulada en años recientes en esta tecnología constructiva.. 28.

(41) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 1.4. Principales Sitios y Artículos Bajados de Internet.. Enciclopedia Encarta. Artículo sobre depuración de aguas. www.encarta.msn.com Instalaciones en edificios. [email protected] Agua y habitad. www.icrc.org/spa Agua para el pueblo. [email protected] Varios artículos sobre instalaciones en general.www.monografias.com Glosario del agua. [email protected] Siglo XXI guerra del agua. www.politicayactualidad.com Como se usa el agua. [email protected] Instalaciones técnicas en viviendas. www.volcanes.com Página de instalaciones en edificios .Ingeniero Néstor Quardi I. www.acondicionamiento.com.ar. 29.

(42) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 1.5. Reseña Analítica: En la reseña bibliográfica han sido consultados un número de documentos los cuales se encuentran divididos en cuatro grupos, la bibliografía, las normas estatales, las regulaciones de la construcción y la búsqueda en Internet. La bibliografía ha sido. encontrada en las bibliotecas especiales del MICONS y en. diferentes universidades del país .Esta a su vez ha sido de gran ayuda en la investigación y aprendizaje para la realización de este trabajo, ya que se explica de una forma muy completa todo lo que tiene que ver con el tema estudiado, pero se encuentra muy desactualizada ya que casi toda la materia es de los años 70 y 80 encontrándose lo más actualizado del tema en poder del tutor de este trabajo y constando de los años 90,91y 97 respectivamente.. Tabla 1 Resumen de la bibliografía consultada.. 30.

(43) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. Total de bibliografía consultada. Por ciento. Distribución porcentual de las fuentes consultadas según su antigüedad. Anteriores a 1960. 2.1. Década del 70. 10.6. Década del 80. 57.44. Década del 90. 12.7. Años 2000 – 2009. 10.6. Distribución de las fuentes, según tipo. Libros, manuales, folletos.. 25.93. Discos compactos.. 0.15. Internet.. 4.02. Publicaciones periódicas.. 11.98. Ponencias, conferencias, informes, simposios, talleres, cursos, comisiones, datos, foros, experiencias, estudios, jornadas, investigaciones, intervenciones en eventos. 28.61. Tesis de: doctorados, maestrías, diplomas.. 13.41. Otros: códigos, decretos, leyes, programas, directivas, resoluciones, proyecciones, políticas, noticieros, estrategias, indicadores, planes metodologías, índices, acuerdos, normas.. 15.90. Distribución de las fuentes, según procedencia. Nacionales.. 53.46. Extranjeras.. 46.54. Distribución de fuentes, según contenido. Referidas al tema de las instalaciones hidráulicas Interiores. 22,52. Referidas al tema de métodos de cálculo.. 20.91. Otras.. 10.23. 31.

(44) Capítulo # 1. Revisión bibliográfica sobre instalaciones hidráulicas en interiores. 1.6. Conclusiones parciales del capítulo 1:. 1. Para la confección de este capítulo inicial se realizó la búsqueda, estudio y recopilación de la bibliografía existente para el estudio de las instalaciones hidráulicas, sirviendo este como fundamento teórico para los capítulos posteriores. 2. Existe apreciable concordancia de algunos especialistas en cuanto a conceptos y definiciones tratados en la bibliografía consultada. 3. No existe un libro que reúna a forma de resumen todos los aspectos que tiene que ver con el tema estudiado. 4. Las normas y regulaciones de la construcción vigentes en nuestro país poseen muy buena información aunque admiten un completamiento y actualización. 5. Todo el análisis ha servido para llegar a la conclusión de que es necesario. para los. profesionales de la construcción, una Monografía, con la debida actualización y enfoque integrador de los temas más importantes de estas instalaciones. .. 32.

(45) Capítulo II. 33.

(46) Capítulo # 2. Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. Capítulo # 2: Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. Introducción: En este capítulo se realiza una exposición teórica de los aspectos necesarios para el estudio de los sistemas de abastecimiento de agua a los edificios y la red de distribución interior, con el objetivo de estudiar los métodos de cálculo existentes en las empresas de proyecto de la provincia de Villa Clara. Para la realización del mismo se visitaron las diferentes empresas: EMPROY, ENPA, EMPI y por último el anexo de la EMPROY establecido en el Cayo Santa María, donde se encontró la información más actualizada sobre el tema a investigar, debido a que en esta empresa solamente se realizan obras para el turismo. La parte teórica de este capítulo ha sido realizada tomando como precedente los trabajos de diplomas realizados anteriormente.. 33.

(47) Capítulo # 2. Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. 2.1. Fundamentos de la Hidráulica:. Antes de proceder al diseño de instalaciones, se debe realizar un estudio de los principios de la hidráulica, así como de otras cuestiones referente a los métodos de cálculo, debido a las diferencias que existen en el mundo sobre estos temas.. Hidrostática: Cuando existen condiciones de reposo.. Hidráulica: Es la ciencia que estudia el comportamiento de los fluidos (líquidos y gases) tanto en condiciones de movimiento como de reposo.. Hidrodinámica: Cuando existen condiciones de movimiento.. 34.

(48) Capítulo # 2. Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. 2.1.1. Presión Hidrostática: Presión que ejerce una columna de fluido sobre el fondo del recipiente que la contiene, en condiciones de reposo.. Este esquema representa la Paradoja Hidrostática, en cada frasco la cantidad de agua es distinta, pero sin embargo la altura del agua es la misma, al igual que el área de la base de cada depósito. P= yxh Donde: γ = peso específico del fluido o peso por unidad de volumen. h= altura de la columna de agua. Si en lugar de un solo fluido hay varias capas de fluidos de diferentes pesos específicos, entonces la presión del fondo será:. p. pi area. h area. 2.1.2. Presión Unitaria: Presión que produce una columna de agua de un metro de altura sobre base de 1cm 2 de área. vol area. Pu. La altura de carga unitaria es la que provoca la presión unitaria. h. pu. 35.

(49) Capítulo # 2. Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. 2.1.3. Altura de carga: Medida vertical entre un punto del líquido y la superficie libre de este, independientemente de la forma de los recipientes que la contengan. El conocimiento de esta altura que posee cada aparato sanitario, permite fijar rápidamente el valor máximo de presión que existirá. a la entrada del grifo del. mismo. Lo que posibilita calcular cuál será el consumo de agua que este tendrá y como se debe alimentar.. 2.1.4. Principio del Pascal: Enuncia que todo líquido contenido en un recipiente y sometido a presión, la ejerce igual en todas o cualquier parte del líquido, o sobre las paredes del recipiente que lo contiene. El mismo explica cómo se trasmiten las presiones a través de la masa líquida o cuando se ejerce una presión suplementaria sobre él.. 2.1.5. Principio de los vasos comunicantes: Conocer este principio significa saber cómo se comportarán los niveles de agua en un sistema o batería de tanques intercomunicados, los niveles que alcanzará libremente el agua en un sistema de tuberías de alimentación etc. Su enunciado es muy sencillo: En dos vasos o recipientes que se comuniquen entre sí la superficie libre del líquido alcanzará la misma altura.. 36.

(50) Capítulo # 2. Procedimientos de Diseño y Cálculo de Instalaciones Hidráulicas en Interiores.. 2.1.6. Gasto o caudal: Es la cantidad de volumen de líquido que pasa por una sección dada de una tubería en la unidad de tiempo. V t gasto volumen. Q Q V t. tiempo. de. ocurrencia.. Otra forma de calcular el gasto caudal es: Q =A x V Donde: A = área de circulación de la tubería V = velocidad de circulación.. 2.1.7. Ecuación de continuidad: Es una consecuencia de la ley de la conservación de la masa, permite determinar los valores de velocidades que resultan del estrechamiento o ensanchamiento de las secciones transversales de las tuberías, según la fórmula: Q. A1 v1. A2 v2. A3 v3. Ai vi. 37.
