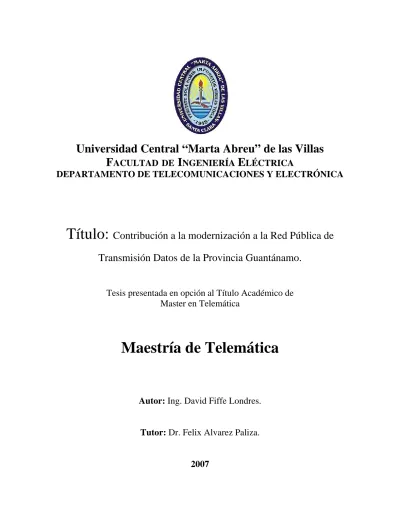

(1)Universidad Central “Marta Abreu” de las Villas FACULTAD DE INGENIERÍA ELÉCTRICA DEPARTAMENTO DE TELECOMUNICACIONES Y ELECTRÓNICA. Título: Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo.. Tesis presentada en opción al Título Académico de Master en Telemática. Maestría de Telemática. Autor: Ing. David Fiffe Londres.. Tutor: Dr. Felix Alvarez Paliza.. 2007.

(2) AGRADECIMIENTOS. AGRADECIMIENTOS. A mi esposa, que todo este tiempo me ha brindado su apoyo. A mi madre que ha estado al tanto y preocupada todo este tiempo. A ETECSA Guantánamo por darme esta oportunidad de superación profesional. A todos mis compañeros de estudio de la maestría por su apoyo, ayuda y compañía recibida durante estos 2 años. A todas las personas que han colaborado con la culminación de este trabajo de tesis. Al personal del centro regional de capacitación por la dedicación y familiaridad con que nos han atendido. Al claustro de profesores de la Universidad Central de las Villas que nos han atendido en este período.. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(3) DEDICATORIA. DEDICATORIA. A mi familia, a mi esposa Yanina que ha estado todo este tiempo a mi lado brindándome todo su apoyo. A mis padres, en especial a mi madre Dolores por su preocupación y atención en todos los momentos. A mi hijo Jesús para que le sirva de ejemplo en sus estudios.. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(4) RESUMEN. RESUMEN. La Empresa de Telecomunicaciones de Cuba (ETECSA) creada en 1994, ha dado pasos agigantados desde el punto de vista tecnológico y social. Desde sus inicios la tendencia ha sido renovar el equipamiento existente, con el objetivo de ofertar mayor calidad en los servicios. La Red pública de transmisión de Datos de ETECSA (RPTD) es muestra fehaciente de los avances del país en este sentido.. En este trabajo se realizó un estudio a las topologías, tráficos, y cantidad de usuarios que poseen las redes privadas de transmisión de Datos en el territorio de Guantánamo de los organismos que más impacto poseen en las aplicaciones de la informatización de la sociedad, lo que ha propiciado contar con una base para la propuesta de redimensionamiento de la RPTD en Guantánamo.. Por otra parte se muestran las proyecciones de tráficos que demandaran en un período corto de tiempo las aplicaciones que hoy se gestan para lograr una verdadera sociedad informatizada con todos sus factores integrantes.. Se realiza la propuesta de redimensionamiento de la RPTD en Guantánamo basados en los tráficos modelados con el OPNET, para asumir los cambios futuros en la conectividad social y propuestas de conectividad a los principales nodos de los factores integrantes de la informatización de la sociedad.. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(5) ÍNDICE DE CONTENIDOS. ÍNDICE DE CONTENIDOS. INTRODUCCIÓN............................................................................................................ 1 CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo........................ 8 1.1- Descripción del equipamiento de la RPTD en el país...................................... 8 1.1.1- Equipamiento del Backbone en la RPTD................................................. 9 1.1.2- Alcatel 7470 Plataforma multiservicio. .................................................... 10 1.1.3- Características principales del equipamiento Alcatel 7470:.................... 11 1.2- Descripción del equipamiento con que cuenta la RPTD en Guantánamo. ................................................................................................. 11 1.2.1- Descripción de la RPTD X.25 en Guantánamo. ..................................... 12 1.2.2- Descripción de la RPTD ATM- FR. ......................................................... 13 1.2.3- Descripción de la Red de servicios de Internet (Infocom). ..................... 15 1.2.4- Descripción de los servicios de tecnología telindus SHDSL....................................................................................................... 17 1.2.5- Descripción de los servicios DSLAN ADSL y SHDSL. .......................... 18 1.2.6-Estado de ocupación de la red ................................................................ 20 1.3- Principales clientes del servicio por tecnologías............................................ 21 1.4- Situación actual de la RPTD en Guantánamo. .............................................. 22 CAPITULO 2. Proyecciones de tráfico y servicios para la provincia. ........................... 24 2.1- Red de Datos Infosol...................................................................................... 26 2.1.1- Estado actual de Infosol.......................................................................... 27 2.1.2- Aplicaciones y demandas del Infosol...................................................... 28 2.1.3- Simulación de las demandas de Infosol. ................................................ 29 2.2- Red de Datos Edusol. .................................................................................... 31 2.2.1 Estado actual de Edusol. ......................................................................... 32 2.2.2- Aplicaciones y demandas de conectividad de la red Edusol........................................................................................................ 33 2.2.3- Simulación de las demandas futuras de la red Edusol. .......................... 34 2.3- Estado de otras redes de la conectividad social ............................................ 35 2.3.1- Red de datos del Joven Club de Computación y Electrónica ................................................................................................. 37. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(6) ÍNDICE DE CONTENIDOS. 2.3.2- Red de datos de Correos de Cuba. ........................................................ 38 2.3.3- Red de datos de Cultura (Cubarte)......................................................... 38 CAPITULO 3. Propuesta de reordenamiento y cambios en la RPTD de Guantánamo.......................................................................................................... 39 3.1- Secuencia de las propuestas. ........................................................................ 45 3.2- Soluciones específicas a grandes clientes. ................................................... 47 3.2.1- Propuesta de solución al nodo de Infosol. .............................................. 48 3.2.2- Propuesta de solución al nodo de Edusol............................................... 49 3.2.3- Propuesta de solución a cliente 3. .......................................................... 50 3.3- Análisis de las mejoras planteadas................................................................ 51 CONCLUSIONES ......................................................................................................... 53 RECOMENDACIONES................................................................................................. 55 REFERENCIAS BIBLIOGRÁFICAS ............................................................................. 56 GLOSARIO DE TERMINOS ............................................................................................. ABREVIATURAS .............................................................................................................. ANEXOS............................................................................................................................ Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(7) ÍNDICE DE CONTENIDOS. INDICE DE FIGURAS Figura 1. Diagrama de enlaces y equipamiento de la RPTD usado para la conectividad social……………………………………………………………………………………………... 12 Figura 2. Flujo de Datos de los clientes en la RPTD………………………………………. 25 Figura 3. Topología red de datos de Infosol………………………………………………… 26 Figura 4. Tráfico del cliente Infosol durante 24 horas……………………………………….. 28 Figura 5. Modelación de tráfico de video de alta calidad entre el Hospital Provincial y otros hospitales………………………………………………………………………………………… 30 Figura 6. Topología red de datos de Edusol…………………………………………………. 31 Figura 7. Tráfico del cliente Edusol durante 24 horas……………………………………….. 32 Figura 8. Simulación de tráfico de una video clase, segmento de red de Edusol……….. 34 Figura 9. Corrida de trafico con los cambios propuestos a la RPTD…..………………… 41 Figura 10. Resultados de la corrida de simulación para la propuesta…………………….. 42 Figura 11. Topología del redimensionamiento propuesto en la RPTD. …………………...45 Figura 12. Propuesta de soluciones a clientes de altos tráficos. …………………………..47 Figura 13. Topología Propuesta de la red de infosol. ………………………………………..48 Figura 14. Topología propuesta para Edusol. ………………………………………………...50 Figura 15. Topología propuesta Cliente # 3……………………………………………………51. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(8) ÍNDICE DE CONTENIDOS. INDICE DE TABLAS TABLA I. Estado de ocupación de las diferentes tecnologías en la provincia…….……...20 TABLA II. Clientes del sector social, velocidad de sus nodos y cantidad de enlaces por cliente………………………………………………………………………………………………21 Tabla III. Clientes sector Negocios, velocidad de sus nodos y cantidad de enlaces por cliente………………………………………………………………………………………………22 TABLA IV. Crecimiento por años de los servicios de Transmisión de Datos………………24 TABLA V. Proyecciones de conectividad de Infosol hasta el 2008…………………………29 TABLA VI. Proyecciones de conectividad de Edusol hasta el 2009………………………..33 TABLA VII. Uso de las aplicaciones en la modelación para determinar las velocidades demandadas………………………………………………………………………………………40. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(9) INTRODUCCIÓN.. INTRODUCCIÓN Con el creciente aumento de las redes empresariales, Internet, la conectividad social y el desarrollo de la sociedad, se hace necesaria una mayor disponibilidad para el acceso a grandes cantidades de información. La provincia Guantánamo no está exenta a tal desarrollo, actualmente muchas instituciones y organizaciones pertenecientes a los proyectos de informatización de la sociedad están soportadas sobre diferentes protocolos y tecnologías, Frame Relay, Línea digital de abonado de un solo par de alta velocidad (SHDSL), Single High Digital Subscriber Line, Línea de Abonado Digital Asimétrica (ADSL) Asimetric Digital Subscriber Line, Protocolo de Internet (IP) Internet Protocol, todo ello para satisfacer las necesidades de conexión de diferentes instituciones o redes de área local (LAN) Local Area Network, geográficamente dispersas, con el objetivo de acceder a Internet y a redes privadas empresariales principalmente, todo lo anteriormente dicho se soporta en la principal conexión troncal de datos (Backbone) de la tecnología Modo de Transferencia Asíncrono y transmisión de tramas (ATM-FR) de la RPTD.. A nivel mundial el modo de transferencia asíncrono (ATM) Asynchronous Transfer Mode fue reconocida como la tecnología de banda ancha que soportó los backbone de muchos países, dada su capacidad de integrar todo tipo de tráfico sobre la misma red, utilizando de manera eficiente el ancho de banda, lo que la hizo muy atractiva para los proveedores de servicio.[1]. A pesar de esto, la migración hacia la nueva tecnología conmutación de etiqueta de multiprotocolo (MPLS) Multiprotocol Label Switching es de manera gradual a mediano y largo plazo, pues el mercado potencial de estos servicios está muy limitado a grandes corporaciones o dependencias con elevadas necesidades de comunicación o de servicios de banda ancha. Además la implantación de servicios IP de extremo a extremo requiere una disminución de los precios, tanto en los accesos, como en la infraestructura, por lo que durante los próximos años MPLS constituirá una tecnología base para las redes troncales (Backbone).[2, 3] 1 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(10) INTRODUCCIÓN.. ETECSA, después de un largo y complicado proceso de licitación en el que intervinieron factores de diversa índole, incluidos los derivados del bloqueo norteamericano, adoptó una. solución. basada. en. equipos. NewBridge. específicamente. de. la. familia. MainStreetXpress (adquirida por ALCATEL para engrosar sus capacidades en cuanto a servicios de banda ancha de la red ATM-FR ), además en la introducción de las nuevas tecnologías IP y MPLS se está basando en la adquisición de equipos de tecnología China HUAWEI.[4, 5]. Las redes privadas virtuales (VPN) Virtual Private Networking son redes que se construyen sobre una infraestructura pública y constituyen una poderosa solución que cumple con los requerimientos de una buena parte, sino todas, las empresas nacionales y extranjeras para su buen funcionamiento. [4, 6]. En el mercado existen diversas técnicas que garantizan de diferentes modos los atributos de seguridad, fiabilidad, flexibilidad, agilidad y escalabilidad en la implementación de una VPN. Hasta hace poco las técnicas que existían presentaban desventajas asociadas a la complejidad y escalabilidad. La arquitectura MPLS ha logrado eliminar estas desventajas y añadir ventajas operacionales, colocándose así a la cabeza de las tecnologías de implementación de redes privadas virtuales.[4]. Como respuesta al incremento de la demanda de servicios de alta velocidad y teniendo en cuenta la alta penetración que tiene el par trenzado de cobre en la red de acceso surgen las tecnologías de Líneas de Subscriptor Digital (xDSL) Digital Subscriber Line, las cuales permiten. aumentar. las. capacidades. del. par. de. cobre,. logrando. un. mayor. aprovechamiento del ancho de banda en los mismos, y la duplicidad de servicios vos y datos. [7-9]. En los últimos años ha surgido la técnica línea de abonado digital asimétrica (ADSL) Asimetric Digital Subscriber Line con un carácter asimétrico como respuesta al carácter asimétrico de múltiples servicios como por ejemplo Internet y los servicios de video en la 2 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(11) INTRODUCCIÓN.. red, video bajo demanda. ADSL es asimétrica porque en el sentido del flujo de bajada alcanza mayor capacidad de transmisión que en el flujo de subida. [7, 8]. No siempre la migración o la configuración de redes corporativas Frame Relay se ha hecho de la forma más correcta, una causa fundamental ha sido no seguir una metodología de diseño que permita establecer redes Frame Relay con altas prestaciones y económicamente factibles. En la actualidad la interconexión de las redes de datos de Guantánamo se realiza en un nodo principal de Santiago de Cuba, realizándose un tráfico excesivo de clientes que poseen sus intereses en la localidad, los enlaces troncales se saturan, brindando mala calidad del servicio, a los requerimientos actuales, que son ínfimos, según lo planificado.[10] Los enlaces conmutados en las redes actuales tienen que viajar por las redes hasta los nodos nacionales en la Habana para ubicar un servidor, hoy todas las entidades se enmarcan en realizar una red privada nacional con un único punto de contacto con las demás redes privadas a nivel nacional, donde muchas de ellas poseen muchos intereses en su provincia. La RPTD en la Provincia Guantánamo está compuesta por varias tecnologías independientes, brindando los siguientes servicios. (X.25, IP, Frame Relay, SHDSL,. ADSL) que coexisten brindando servicios que se interrelacionan y enlazan a todos los clientes de forma territorial, nacional e internacional.[11] ETECSA está implementando soluciones que integraran las diferentes redes en un backbone IP/MPLS, y a nivel de usuario final soluciones xDSL, todo esto pensando en redes nacionales con puntos de convergencia centralizados.[5, 11, 12] En el mundo desarrollado, Norte América, Europa y Asia es una realidad la integración de las redes de Transmisión de datos, donde se potencia el aumento de la conectividad entre las redes metropolitanas, considerando un volumen de tráfico elevado que se cursa hoy en ellas, no importa a que red estés conectado para poder intercambiar con otra estación de otra red, es poseer redes metropolitanas de altas velocidades.[7, 13, 14]. 3 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(12) INTRODUCCIÓN.. Implementar 10 Gigabit Ethernet como red de transporte para los proveedores de servicios de Internet (ISP) Internet Service Provider resulta más económico que continuar creciendo con las tecnologías actuales (Frame Relay y ATM), lo cual está permitiendo llevar hasta el usuario final variaciones de ancho de banda desde 256 Kbps hasta 1 Gigabit Ethernet, contar con una disponibilidad del 99.999% de acceso a la red y servicios incluyendo VPN.[2] En este trabajo realizamos una propuesta al problema de la congestión en la red de transporte provincial en la actual RPTD de Guantánamo soporte de los servicios de la conectividad social, se ve limitado para enfrentar una verdadera informatización de la sociedad y sus factores integrantes, para ello resolvimos las siguientes interrogantes. ¾ ¿Qué dimensionamiento requiere la red pública para satisfacer las necesidades de una sociedad informatizada? ¾ ¿Cómo se clasificaron las entidades sociales para garantizar las conexiones atendiendo al tráfico y al objeto social que tienen en la sociedad? ¾ ¿Puede ETECSA con las actuales redes asumir una estrategia que satisfaga la explosión de servicios de datos? ¾ ¿El personal técnico de ETECSA está preparado para los cambios futuros y los nuevos servicios? ¾ ¿Qué estrategias se deben asumir para garantizar la conectividad necesaria a los nodos municipales, serán suficientes los actuales 2Mbps? ¾ ¿Es necesario soluciones de fibra óptica para la última milla de grandes clientes provinciales? El objetivo general que nos propusimos es, realizar una proyección para la ampliación de la red pública de transmisión de datos de la provincia Guantánamo que satisfagan las demandas de la informatización de la sociedad y sus proyectos asociados, esto se logró con los siguientes objetivos específicos. ¾ Determinar las características de tráfico de las redes que más impactaran en el desarrollo de la sociedad.. 4 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(13) INTRODUCCIÓN.. ¾ Identificar cuáles son los problemas que impiden que la red de Datos de Guantánamo pueda satisfacer el crecimiento de demanda de informatización de la sociedad. ¾ Proponer una estructura que permita la masificación de los servicios de Internet e Intranet nacional. ¾ Proponer las posibles inversiones necesarias para una buena asimilación del tráfico demandado por los clientes. Los resultados que se alcanzaron en este trabajo se detallan a continuación. ¾ Una propuesta de cambio para la topología de nuestras redes de datos. ¾ La caracterización de los principales clientes de la conectividad social. ¾ Un material de estudio para el futuro crecimiento de las redes de datos en el país. Impacto Económico que se deriva del trabajo es el siguiente. ¾ Los clientes disfrutan de servicios más eficientes: producto del aumento de la fiabilidad de los elementos de red y las mejoras en las velocidades y tasas de transferencia. ¾ La empresa recibe más beneficios: al poder mejorar la capacidad de tráfico de las redes aumentan el número de clientes y los ingresos por esta vía. Impacto Social que se deriva del trabajo es el siguiente. ¾ Se elevará el nivel de informatización de la sociedad: La capacidad de brindar nuevos servicios con mayor calidad y valor agregado repercutirá de manera positiva en los planes de informatización de la sociedad. Existirán más facilidades y garantías para llevar a cabo programas como la municipalización de la educación y la interconexión de la red de asistencia de la salud entre otros. ¾ Habrá un mayor acceso de todos los sectores sociales a los servicios de Internet e intranet.. 5 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(14) INTRODUCCIÓN.. Impacto Medio ambiental que se deriva del trabajo es el siguiente. ¾ Toda la tecnología y resultados derivados del proyecto están libres de contaminantes u otro elemento que pueda causar prejuicios a la ecología de forma directa. ¾ El mayor acceso a la información permite la elevación de los conocimientos y la cultura en todas las ramas del saber y por tanto deberá repercutir favorablemente a preservar el medio ambiente. Para elaborar el presente trabajo se desarrolló una profunda búsqueda bibliográfica, para lo que se consultaron textos diversos (Revistas y libros actualizados sobre el tema, publicaciones en Internet, tesis de maestría de anteriores ediciones). Se emplearon las facilidades de Internet para localizar artículos recientes sobre el tema e información sobre los proveedores del equipamiento. Dado el amplio espectro de Internet fue necesario realizar una clasificación del material obtenido para lograr obtener fuentes fiables de información.. Por. esta. vía. también. se. accedió. a. importantes. revistas. de. Telecomunicaciones que mantienen copias electrónicas de sus publicaciones en papel. Se consultó con especialistas de la Gerencia de Planeamiento e Inversiones de DATOS, los planes de ETECSA para el desarrollo futuro de las redes de datos en el país. Se visitaron tanto nodos de transmisión de datos en varias Gerencias como el Centro nacional de transmisión de datos, con cuyos especialistas se realizó un intercambio sobre el tema del trabajo que resultó de gran importancia para el correcto conocimiento del equipamiento instalado en el país y de la explotación actual que recibe el mismo. Se realizó un estudio de los principales clientes de DATOS en la provincia y del equipamiento de que disponen. Se contactó a varios de estos clientes y se intercambió con los mismos sobre las necesidades presentes y futuras que poseen de servicios de transmisión de datos.. El trabajo esta estructurado en tres capítulos. El primer capítulo brinda una panorámica del estado de la red de datos nacional y especificidades de la provincia Guantánamo, tecnologías existentes, protocolos mas usados, cantidad de usuarios conectados, su clasificación y velocidades que poseen y las que se pueden alcanzar. 6 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(15) INTRODUCCIÓN.. Un segundo capítulo se basa en un estudio realizado a las principales redes provinciales de los clientes que más demandan de conectividad, el tráfico que cursan, sus características fundamentales, las demandas actuales y los proyectos futuros que conlleven a un cambio en los actuales enlaces. Un último capítulo que presentara la propuesta de reordenamiento y cambios en la red pública de Guantánamo, donde se abordaran los principales elementos del cambio, la estructura del cambio, y propuestas de inversiones a los principales nodos de la conectividad social en la provincia. Las conclusiones del trabajo abordan los resultados obtenidos de la investigación. En los anexos del trabajo se podrá consultar información adicional sobre el equipamiento propuesto para la modernización en la red pública de transmisión de datos de Guantánamo.. 7 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(16) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. 1.1- Descripción del equipamiento de la RPTD en el país.. La red publica de transmisión de datos en Cuba surge en 1996 con la primera red nacional de transmisión de datos del país, (X.25), esta Red contaba con un backbone compuesto por nodos PSX en provincias grandes como Villa Clara, Camaguey, Holguín y Santiago, y nodos PSX-C en el resto de las provincias, estos se comunicaban con enlaces de baja velocidad que oscilaban alrededor de los 19,2 kbps, y no es hasta el 1999 que con la microonda nacional se aumentan las velocidades hasta 2 Mbps, ese mismo año se crea la red IP de Infocom con Router CISCO y un único servidor central y muchos puntos de acceso, para brindar servicios de correo electrónico y navegación en Internet en todas la cabeceras provinciales, en el año 2000 nace la red Frame Relay, se introduce con nodos 7470, 3600 y 3630 según las provincias y capacidades, esta Red pasó inmediatamente a ser el backbone de datos y a su vez soportar la red X.25 y la red IP, en el 2001 se extiende el back bone ATM, en el 2002 con el surgimiento de la fibra óptica nacional se amplían las autopistas de transmisión de datos en el rango de los 155 Mbps, y en el 2005 con la conectividad social, se implementan los servicios SHDSL, ADSL, plataforma de acceso publico (PAP), esto trae consigo un repentino crecimiento de nuestros clientes y provoca el colapso de muchos de nuestros enlaces, para el 2007 se planifica la implementación del backbone IP/MPLS. Guantánamo no es un nodo del backbone nacional, sino que está en un borde y las diferentes redes que existen en la provincia tienen que buscar recursos de red en Santiago, donde este excesivo tráfico provoca que enlaces que pueden ser enrutados localmente estén ocupando tráfico nacional.[10, 11, 15] Desde su surgimiento en el año 1994, ETECSA ha realizado grandes inversiones para llevar las redes de datos del país a los niveles internacionales. Muestra de la importancia que se le concede a la transmisión de datos, lo constituye la creación de una Unidad Organizativa dentro de la empresa dedicada exclusivamente a estos menesteres, DATOS.. 8 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(17) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. Luego de su creación, DATOS desplegó una red de transmisión de datos troncal x.25 y solo pocos años después, en 1999, se procedió al montaje de una red troncal ATM con puntos de acceso Frame Relay. Dicha red constituye hoy el soporte de todos los enlaces de transmisión de datos de alta velocidad del país. [11] Hasta el año 2002 la red se estructuró a base de enlaces ATM internodales y enlaces por multiplexación por división en tiempo (TDM) Time Division Multiplexing y Frame Relay hacia los clientes finales, manejando velocidades de hasta 2 Mbps. Los nuevos requerimientos de los clientes, junto a los enlaces nacionales a través de la fibra óptica, han obligado a buscar soluciones más eficientes, algunas de las cuales ya han sido implementadas, posibilitando que ya existan en DATOS enlaces de hasta 34 Mbps disponibles para los clientes de la red. Sin embargo, no todos los problemas se encuentran relacionados con un simple aumento de las velocidades de conexión. Si bien los servicios Frame Relay sobre ATM se encontraban muy bien definidos, la inmensa mayoría de los clientes emplea en sus redes el casi universal protocolo IP, lo que provoca una sobrecarga adicional en las redes al ser necesario realizar el encapsulado de este protocolo IP sobre Frame Relay. Por lo anterior se hace necesario buscar soluciones para poder migrar hacia una plataforma multiservicio donde se garanticen los ya tradicionales servicios Frame Relay y además los nuevos servicios IP. De forma adicional, los cada vez más exigentes requerimientos de los clientes, hacen necesario que la nueva red soporte parámetros de calidad de servicio (QoS) Quality of Service en dependencia del tipo de tráfico que requieran los clientes finales.[2, 16] Este último aspecto resulta fundamental para los nuevos servicios que emergen en el país, como video conferencia, voz sobre datos, video clases y telemedicina. En los análisis de las inversiones para la red ATM en nuestro país se han considerado todos estos aspectos, tomando decisiones que han permitido ir preparando la red de DATOS para una migración a una plataforma multiservicio. [17]. 1.1.1- Equipamiento del Backbone en la RPTD. 9 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(18) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. DATOS, la red de datos de ETECSA, ha montado su infraestructura ATM basada en equipamiento NewBridge, un proveedor canadiense que luego fuera adquirido por Alcatel (Fabricante. de. equipamiento. de. Telecomunicaciones. de. reconocido. prestigio. internacional), para ello ha instalado nodos en cada una de las capitales de provincia del país y múltiples puntos de acceso en los lugares de mayor concentración de clientes. Esta distribución ha permitido ir cubriendo las necesidades del tráfico de datos en todo el país. En la etapa inicial se montaron equipos Alcatel 7470 (Anteriormente NewBridge 36170) en los nodos principales de Ciudad Habana así como en las capitales de las provincias con mayor potencial de clientes para estos nuevos servicios. Este equipamiento se adquirió inicialmente con la configuración necesaria para brindar servicios ATM entre nodos y servicios Frame Relay a los usuarios finales, especialmente a través de los nodos de acceso NewBridge 3600. En una segunda etapa se amplió la configuración de dichos equipos para dar soporte, por un lado a los enlaces STM-1 de fibra óptica y por otro a las posibilidades de manipular velocidades de entrega de hasta 34 Mbps y manejar directamente conexiones Ethernet con protocolo IP. [10] En el año 2005 se adquirieron y pusieron en funcionamiento dos equipos Alcatel 7670 que constituyen el corazón de la nueva red multiservicio de la empresa. Este equipamiento se encuentra en perfecta armonía con la infraestructura Alcatel 7470 ya existente lo que permite insertar el mismo en la red sin cambios significativos. [5] Tanto estos equipos Alcatel 7470 y 7670 como el resto del equipamiento existente en la red ATM se gestionan desde una plataforma única, lo que permite realizar y mantener los enlaces a través de toda la red con gran facilidad, sin necesidad de emplear diferentes plataformas de gestión para cada tipo de equipamiento.[18, 19]. 1.1.2- Alcatel 7470 Plataforma multiservicio. La plataforma multiservicio (MSP) Multiservice Platform Alcatel 7470 proporciona una plataforma de convergencia y de agregación de tráfico de banda ancha de servicio único o multiservicio. Es capaz de entregar IP, voz y vídeo, modo de transferencia asíncrono, ATM, y Frame Relay, así como servicios de emulación de circuitos (CES) Circuit. 10 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(19) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. emulation service, sobre TDM, y servicios de red óptica síncrona/jerarquía digital síncrona, SONET/SDH. [19-21] Esta plataforma de borde es idónea para tráfico de móviles de. segunda y tercera. generación (2G/3G), tráfico inalámbrico fijo y DSL, y permite servicios de datos gestionados, banda ancha inalámbrica e IP. Dentro de DATOS este equipamiento se emplea como dorsal ATM y para dar soporte de enlace a los Alcatel 3600, a los Equipos de acceso CN4 Telindus, y los Multiplexores de acceso DSL (DSLAM) DSL Access Multiplexer ATM. [17, 19, 22] 1.1.3- Características principales del equipamiento Alcatel 7470: ¾ Escalabilidad y flexibilidad. ¾ Nuevas capacidades de servicio. ¾ Gestión de tráfico avanzada. ¾ Fiabilidad de calidad de operador. ¾ Conformidad e interoperabilidad estandarizados. ¾ Superiores facilidades de mantenimiento. ¾ Gestión de red y servicios (gestor de red Alcatel 5620). En el Anexo 1 se realiza un análisis de las características y particularidades de este equipamiento.. 1.2- Descripción del equipamiento con que cuenta la RPTD en Guantánamo.. La RPTD en Guantánamo posee presencia de los servicios de las redes nacionales, ALCATEL X.25, NEWBRIDGE ATM-FR, que también es soporte de los servicios Frame Relay, Telindus SHDSL, y los DSLAM ATM, ADSL Y SHDSL, en la figura 1 se muestra un diagrama de enlaces presentes en la RPTD de Guantánamo con una topología en estrella y algunas ramificaciones en árbol. 11 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(20) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. Figura 1. Diagrama de enlaces y equipamiento de la RPTD usado para la conectividad social. 1.2.1- Descripción de la RPTD X.25 en Guantánamo.. La RPTD X.25 en Guantánamo esta compuesta por un Nodo secundario ALCATEL 1100 PSX-C sin redundancia con una capacidad de 40 puertas a 19,2 kbps, conectado al nodo principal PSX de Santiago de Cuba por un enlace a 2 Mbps a través de la fibra óptica nacional (FON).. Características generales del equipamiento. Los acopladores de líneas que pueden ser utilizados son: ACTUJ- 8. líneas Asincronica/Sincronica de hasta 19,2 Kbps interfaz V.24/V.28.. DCV35- 4. líneas Sincronica de hasta 144 Kbps interfaz V.24/V.35.. ACJ64- 4. líneas G.703 codireccional 64 Kbps.. En el nodo se pueden manjar los siguientes protocolos. 12 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(21) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. X.25 acceso directo. X.25 acceso indirecto vía red telefónica conmutada (X.32). Triple XPAD acceso directo. Triple XPAD acceso indirecto vía red telefónica conmutada. X.75 acceso a otras redes de datos. PAD Telex. Frame Relay. Interfases de usuario y requerimientos técnicos. Para los enlaces entre 4,8 y 19,2 Kbps se entrega al usuario final interfase RS-232 y requiere como elemento adicional Tarjeta interna X.25, ensamblador / desensamblador de paquetes (PAD) packet assembly Disassembly o un router, y como módems de usuario se utilizan los módems ZyXEL, U-1496S, U-1496 Plus, U-336S y ASTER-5. Para los enlaces entre 64 y 128 Kbps se entrega al usuario final interfase V.35 requiere como elemento adicional un router, y como módems de usuario se utilizan los módems Crocus HS de Telindus, y para los enlaces internodales se utiliza interfase G703 de 75 ohm.[23]. 1.2.2- Descripción de la RPTD ATM- FR. Frame Relay es un servicio, orientado a la conexión, de conmutación de paquetes utilizado principalmente para la interconexión de redes LAN y conexión con red de área extendida (WAN) Wide Area Network soportado sobre redes privadas o públicas. Frame relay define una interfase de usuario para redes de conmutación de paquetes de banda ancha que típicamente provee anchos de banda en el rango de 64 Kbps a 2,048 Mbps. Inicialmente trabajaba con Circuitos Virtuales Permanentes (PVC) Permanent Virtual Circuit, los cuales establecían caminos fijos en la comunicación entre dos sistemas finales, pero en 1993 se añadió al estándar la posibilidad de Circuitos Virtuales Conmutados (CVC) Switched Virtual Circuit SVC con lo que los recursos de la red se localizan y reservan al establecerse la conexión y durante el tiempo que dure dicha conexión, así, FR ha llegado a ser una verdadera red de conmutación de paquetes rápida (fast-packet).[24] 13 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(22) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. La RPTD está compuesta por una topología combinada de malla y árbol, Guantánamo está en un extremo del árbol teniendo enlace con el nodo de Santiago de Cuba, con un equipo 7270 de la tecnología NEWBRIGDE y enlace al Backbone a 155 Mbps, STM-1, y nodos 3600 de la tecnología NEWBRIGDE con enlaces E1 a 2 Mbps contra el 7270.[24]. Principales Características y servicios de los nodos. Nodo 7270 Posee posibilidad de interconexión por interfase Óptica a un STM-1 a 155Mbps y protocolo ATM ó interfase eléctrica E3 a 34 Mbps, posee capacidad de procesamiento, y asigna recursos de red a nodos de inferior categoría. ¾ Frame Relay - V.35 hasta 2 Mbps por puerta, es canalizado, usa como interfase física con el usuario módems HDSL, HS, y SHDSL de telindus, la terminación de usuarios puede ser V.35 ó en su variante moderna Ethernet (tarjeta PST-FR de 16 puertas). ¾ Frame Relay - G.703 a 2 Mbps, es canalizado, puede ser usado para un usuario en específico usando interfase física un medio de tx con G703 ó módems HDSL G.703 y para interconectar otros equipos de acceso FR, como nodos 3600, 3630, 2902, SHDSL 1421,etc. (Tarjeta CFR de 4 puertas cada una). ¾ ATM - G.703 a 2 Mbps, no canalizado puede ser usado para un usuario en específico usando interfase física un medio de tx con G703 ó módems HDSL G.703 (Tarjeta ATM de 8 puertas cada una).. ¾ Ethernet – RJ45 hasta 100 Mbps, como interfase física usa Cable UTP cat 5 y es usado para usuarios que se encuentren en el mismo edificio de la instalación, o requiere de una fibra óptica para alargar las distancias. (Tarjeta ETH de 4 puertas). 14 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(23) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. Nodo 3600 Es un nodo de acceso a la red, solo trabaja Frame Relay, posee como medio de interconexión enlaces E1 a 2 Mbps canalizados en tarjetas dual E1 con 2 E1 a 2 Mbps, posee capacidad de asignación de recursos de red a sus usuarios. ¾ Frame Relay - V.35 hasta 2 Mbps por puerta, es canalizado, usa como interfase física con el usuario módems HDSL, HS de telindus, la terminación de usuarios puede ser V.35 ó en su variante moderna Eternet ( tarjeta V.35 de 6 puertas, la suma de las 6 no puede superar los 2Mbps). ¾ Frame Relay – V.35 hasta 128 Kbps por puerta, brinda velocidades de 64 y 128 Kbps, usa como interfase física módems DTU 2753 y DTU 2703 (puede verse en las variantes de. tarjetas 27LC2 de 6 módems y 27LC3 de 12. módems). ¾ Frame Relay – RS-232 hasta 19,2 Kbps por puerta usa como interfase física módems Zyxel U- 1496S, 336S y Aster 5. ¾ Frame Relay – G.703 hasta 2 Mbps por puerta, es canalizado, puede usar interfase fisica G.703 ó V.35, utilizando los equipos terminales 2902 (posee 2 por tarjeta dual E1).. 1.2.3- Descripción de la Red de servicios de Internet (Infocom). Creada nacionalmente en 1999 la red de servicios de internet de ETECSA “Infocom” surge con una topología combinada estrella árbol, con un único servidor central y múltiples puntos de acceso diseminados por todo el país, basados fundamentalmente en router de tecnología CISCO, con posibilidad de brindar velocidades de conexión vía conmutada hasta 33,6 kbps en sus inicios y 56 kbps en fases posteriores y velocidades arrendadas entre 28,8 kbps y 128 kbps en sus inicios, hasta llegar a 2 Mbps en la actualidad.[24] 15 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(24) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. Con la evolución de los servicios y el potencionamiento en la empresa de las unidades de negocios se desarrollan nuevos servicios que se relacionan a continuación ¾ Correo electrónico, nacional e internacional. ¾ Navegación nacional e internacional. ¾ VPN (redes privadas virtuales). ¾ Hospedajes en sitios. ¾ SerCuba. ¾ E-commerce. ¾ Cybercafe. El punto de acceso de Guantánamo está compuesto por router CISCO 3660 y un Rack de módems telindus CN4. Entre los módulos para servicios que pueden tener estos router están: ¾ NM-8AM: Cuenta con 8 puertos analógicos para acceso conmutado hasta 33,6 kbps. ¾ NM-16AM: Cuenta con 16 puertos analógicos para acceso conmutado hasta 33,6 kbps. ¾ NM-8AS: Cuenta con 8 puertos sincrónicos con interfase V.35 hasta 128 kbps, para usarse con módems Crocus HS de telindus. ¾ NM-1E2W: Cuenta con una puerta Ethernet hasta 10 Mbps y 2 puertas WAN hasta 2 Mbps con interfase V.35, para usarse con módems Crocus HDSL de de telindus. ¾ NM-30DM: Cuenta con una interfase G.703 canalizada para conectar 30 módems digitales a una planta telefónica, con velocidades hasta 56 Kbps posibilidad de señalización 7. ¾ NM-4AS: Cuenta con 4 puertos sincrónicos con interfase V.35 hasta 2Mbps, para usarse con módems Crocus HDSL de telindus. 16 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(25) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. 1.2.4- Descripción de los servicios de tecnología telindus SHDSL.. Como variante de servicios se está implementando en todos los municipios del país la conexión mediante módems router de Telindus 1421, capaces de alcanzar velocidades desde 64 kbps hasta 2,3 Mbps, esta tecnología se implementa de forma económica utilizando como nodo el rack de módems de Telindus CN4, que posee 15 slot, en ellos se pueden insertar 14 tarjetas QUAD que pueden interconectar 4 módems 1421 ó módems Crocus SHDSL con interfase V.35 cada una, el primer slot del rack de módems es usado con una tarjeta de control ORCHID 1035, que posibilita convertir este complejo de tarjetas en un versátil Cross conet capaz de satisfacer cualquier demanda de servicios, estos rack reciben la conexión con un nodo FR a través de flujos E1 con interfase G703.[24] La conexión de módems se realiza a los 4 puertos de salida SHDSL por interfase física de cobre de 600 ohm, puede conectar esos enlaces físicos con cualquier otro dentro de esa red, el protocolo que utilizan es Frame Relay. La topología de esta red es en estrella soportada sobre los nodos principales o secundarios de la red ATM-FR, los enlaces desde los municipios hasta los nodos provinciales se realiza mediante enlaces E1, estos en muchos lugares pueden ser multiplexado para usar un solo puerto G.703 del nodo FR – ATM y en realidad en estos casos solo usa 14 time slot de la trama PCM por municipio, esto es factible teniendo en cuenta que solo han sido equipados los nodos en esta etapa con 3 tarjetas, que pueden brindar 12 servicios por municipio. Las tarjetas QUAD poseen 4 puertos G.703 con interfase física RJ-45 a 120 ohm y para su interconexión con los nodos pasa por un conversor de interfase (Balum) de 120 ohm a 75 ohm que es la norma, para la G.703. La cross conexión de los servicios se realiza en cada tarjeta QUAD, por el puerto G.703 “a” llega el E1 proveniente del nodo FR y distribuyes los time slot requeridos en los cuatro puertos físicos SHDSL de esa tarjeta, los demás time slot los desvía por el puerto G.703. 17 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(26) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. “b” para pasar a la próxima tarjeta QUAD, y así hasta que se acaben los time slot de la trama, donde se inserta otro flujo E1 para continuar el proceso otra vez.. 1.2.5- Descripción de los servicios DSLAN ADSL y SHDSL.. Otra variante que se esta implementando en el país es, los DSLAN de ALCATEL, con posibilidades de conectar usuarios FR y ATM por tecnología SHDSL y ADSL, estos equipos son fundamentalmente equipos de acceso, no poseen capacidad de procesamiento, por lo que deben estar conectados a un nodo ATM - FR que Posea Capacidad de asignar recursos de Red y establecer los circuitos virtuales y dar todo el procesamiento de los recursos de red. Esta red posee una topología en árbol, a partir del nodo provincial hacia los municipios, en el nodo provincial se inserta en el back Bone ATM – FR, está compuesta por un DSLAN provincial y tantos DSLAN municipales como municipios tenga la provincia. En este caso el DSLAN provincial es un 7301 y los Municipales un 7300. El provincial posee como interfase de conexión con el backbone la interfase óptica STM1 a 155 Mbps y los municipales se conectan al provincial por medio de enlaces E1 a 2 Mbps con interfase G.703, y pueden llegar a 4 enlaces por nodo, poseen la opción de utilizar tarjetas E3 a 34 Mbps para su interconexión con el DSLAM 7301.[24]. Descripción del equipamiento ¾ DSLAN 7301 Posee capacidad para 16 tarjetas cada shel y en cada bastidor se pueden poner 2 shel y pueden ponerse hasta 6 shel en cascada, las tarjetas pueden ser de 3 tipos, ADSL, SHDSL, y E1, cada tarjeta de usuarios ADSL y SHDSL puede soportar hasta 24 usuarios y las tarjetas E1 hasta 4 flujos, entre más municipios cuelguen del nodo provincial menos servicios de usuarios pueden conectarse en él, la máxima capacidad de usuarios es de 360 usuarios. Que pueden ser alternadamente ADSL y SHDSL, según las configuraciones que se soliciten. Las tarjetas ADSL además de los pares de 18 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(27) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. línea posee por cada servicio un par adicional para conectar el spliter encargado de pasar por el mismo par del teléfono la señal de datos. Las velocidades de conexión pueden ir desde 64 kbps hasta 2 Mbps en ambas tarjetas, las tarjetas ADSL solo puede ser usadas como clientes finales, ya que solo pueden conectarse a ellas un solo PVC y poseen las características propias del servicio que su velocidad es más elevada en bajada que en subida, ejemplo un 64 kbps en bajada y 16 kbps en subida, las tarjetas SHDSL son compatibles con equipos terminales 1421 de Telindus, y poseen una peculiaridad no encontrada en los antiguos equipos que soportaban FR, y es que solo admiten hasta 16 PVC por puerta, lo que limita la posibilidad de contar con puertas colectoras que tengan muchos clientes finales, otra limitante para estos equipos es que no poseen capacidad de enrutamiento, tienen que todos los PVC que ir hasta el equipo de conmutación ATMFR en busca de recursos de red.[24] Una característica de este equipamiento es que se hace un uso eficiente del ancho de banda disponible que es compartido entre todos los usuarios y por un E1 podremos poner más de 30 usuarios a 64 kbps como hacíamos en los tradicionales nodos ATMFR. ¾ DSLAN 7300 Posee capacidad para 5 slot por shell y las tarjetas son iguales que las del 7301, a diferencia del 7301 posee un slot aparte para la conexión de la tarjeta E1 de 4 flujos, por lo cual la capacidad máxima de usuarios es de 120 por equipo, no es factible en estos equipos la conexión de una puerta nodo de una red por las limitantes de ancho de banda y capacidad de asignación de recursos. Las demás características de este equipamiento son iguales que las del 7301. Tarjetas que usan ¾ ADSL. Posee capacidad para 24 puertos ADSL desde 64 hasta 2 Mbps, posee como equipo Terminal el Speed touch. que entrega al usuario una interfase. Ethernet, como novedad posee como puerto de consola un puerto USB. Trabaja en un solo par de cobre. 19 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(28) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. ¾ SHDSL. Posee capacidad para 24 puertos SHDSL desde 64 kbps hasta 2 Mbps, posee como equipo Terminal el RAD LA110 que entrega al usuario una interfase Ethernet, además es compatible con el Crocus SHDSL de Telindus 1421, trabaja en un solo par de cobre. ¾ E1. Posee capacidad para 4 puertos y como peculiaridad posee un conector propietario para la G.703. 1.2.6-Estado de ocupación de la red La RPTD se ha caracterizado por poseer un alto grado de ocupación de sus principales enlaces, hoy posee un alto grado de ocupación de los enlaces canalizados, muy demandados por los grandes clientes que requieren de muchas conexiones a entidades, y estos solo pueden ser ocupados por el conmutador ATM NEWBRIGDE 7270, el cual posee todos sus slot llenos sin posibilidades de ampliación, en la TABLA I. se muestra el estado de ocupación de las diferentes tecnologías en la provincia, de ella se puede apreciar que el índice de ocupación de las tecnologías X.25 y NEWBRIGDE. está. estancado y disminuyendo cada año, y las nuevas tecnologías SHDSL, ADSL están colapsando rápidamente, esto es debido a las nuevas prestaciones que introducen estas últimas en beneficio del cliente, como son contar en un mismo equipo con las funcionalidades de módems-router.[24] TABLA I. Estado de ocupación de las diferentes tecnologías en la provincia. No. Técnica. Puertas instaladas. Velocidad. Ocupación. 1. Alcatel X.25. 40 Puertas RS 232. 19,2 kbps. 80,0 %. 2. NEWBRIGDE 7270. 28 Puertas E1. 2 Mbps. 100 %. 3. NEWBRIGDE 7270. 4 Puertas Ethernet. 100 Mbps. 100 %. 4. NEWBRIGDE 3600. 36 Puertas 2B1Q. 128 kbps. 58,3 %. 5. Telindus SHDSL. 157 Puertas SHDSL. (64-2000) Kbps. 94,3 %. 6. DSLAM ATM. 207 Puertas ADSL. (192- 6000) kbps. 50,2 %. 7. DSLAM ATM. 126 Puertas SHDSL. (192- 2000) kbps. 76,9 %. Total. 598 Puertas. 80,1 % 20. Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(29) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. 1.3- Principales clientes del servicio por tecnologías. Los clientes de transmisión de datos se clasifican en dos grandes grupos dependiendo de su facturación, clientes en Moneda Nacional, MN y en Moneda Extranjera, ME, dentro del primer grupo se encuentran los sectores, Estatal, Bancarios y Social, a este último le dedicaremos gran parte de nuestro estudio, por representar un sector con grandes volúmenes de servicios y en franco crecimiento tanto en cantidad de enlaces, como en aplicaciones para esos puntos, en la TABLA II se muestra el estado actual de las principales redes de clientes del sector social, sus velocidades, y las proyecciones de ampliación de sus redes, solo realizaremos el estudio de los principales clientes, que poseen un crecimiento que debamos tomar en cuenta para este trabajo.. TABLA II. Clientes del sector social, velocidad de sus nodos y cantidad de enlaces por cliente. Clientes. Proyecciones de crecimiento. Velocidad del. Cantidad. Nodo provincial. de enlaces. Cliente 1. 6 Mbps. 42. 10. 20. -. Cliente 2. 4 Mbps. 38. 52. 49. 29. Cliente 3. 6 Mbps. 33. 10. 15. 10. Cliente 4. 1 Mbps. 29. 10. 20. 10. Cliente 5. 2 Mbps. 23. 5. 5. 3. Cliente 6. 2 Mbps. 18. 1. 2. 2. Cliente 7. 1 Mbps. 15. 8. 10. 9. Cliente 8. 7 Mbps. 14. 3. 2. -. Cliente 9. 1 Mbps. 14. 3. -. -. Cliente 10. 512 kbps. 12. 1. -. -. Cliente 11. 512 kbps. 11. 4. 10. -. Cliente 12. 512 kbps. 11. -. -. -. Cliente 13. 512 kbps. 10. -. -. -. Cliente 14. 512 kbps. 10. -. -. -. Cliente 15. 512 kbps. 10. -. -. -. 2007. 2008. 2009. 21 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(30) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. Dentro del grupo en ME contamos con los sectores, Turismo, Bancarios y Negocios, a este último le dedicaremos nuestro estudio, por ser el sector de mas representación en la economía de las empresas que operan con ME en el país, en la TABLA III se muestran las velocidades y cantidad de enlaces por clientes. Hemos representado los clientes en forma genérica, por ser estos datos una información oficial de la empresa y no debe ser del conocimiento de terceros. [25-27]. Tabla III. Clientes sector Negocios, velocidad de sus nodos y cantidad de enlaces por cliente. Clientes. Velocidad del Nodo provincial. Cantidad de enlaces. Cliente 1. No. 18. Cliente 2. 512 kbps. 10. Cliente 3. 256 kbps. 6. Cliente 4. 512 kbps. 4. Cliente 5. 512 kbps. 3. Cliente 6. 384 kbps. 3. 1.4- Situación actual de la RPTD en Guantánamo.. La RPTD en Guantánamo, representada fundamentalmente por su conmutador central el 7270 del backbone ATM-FR posee un alto grado de saturación en sus enlaces entre el nodo provincial y los nodos municipales, estos enlaces generalmente son enlaces E1 a 2 Mbps con internase G.703, y las tarjetas CFR que proveen de esta interfase están saturadas, como podemos apreciar en la tabla I fila 2, y podemos decir mas que eso, nació saturado, porque se están brindando servicio a dos municipios por una interfase G.703, cosa esta que limita el uso de tecnología telindus en los municipios a 12 servicios SHDSL, o para ser mas exactos solo 15 timeslot, cuando las velocidades solicitadas superan los 64 kbps, como es el caso real en todos los municipios, estos nodos no poseen posibilidad de brindarle al cliente un aumento de la velocidad a la que hoy poseen y esto es una gran limitante para la empresa ante las solicitudes de nuevos servicios y aumentos de velocidad.[28] 22 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(31) CAPITULO 1. Estado de la Red de Datos en la provincia Guantánamo.. La red DSLAM de la provincia Guantánamo compuesta por un nodo de acceso provincial y nodos mas pequeños en los municipios posee al igual que la red anterior baja velocidad de enlaces entre sus nodos, actualmente 2 Mbps y con posibilidades de aumentar hasta 4 Mbps, pero estos 4 Mbps no son suficientes ante la variedad de servicios que pueden ofertar, en cada municipio se pueden configurar hasta 120 usuarios, y los módems pueden alcanzar desde 2 Mbps hasta 6 Mbps los ADSL, y ninguna de estas velocidades puede ofertarse fuera de la cabecera provincial, esto es una gran limitante para los servicios que presta la empresa.. 23 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(32) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. CAPITULO 2. Proyecciones de tráfico y servicios para la provincia. La provincia Guantánamo se caracterizó antes del surgimiento de la conectividad social, por la exclusividad de los servicios de transmisión de datos en el sector Negocios en ME, por poseer un bajo número de clientes y bajo nivel de crecimiento económico en ese sector, pero con la decisión del país de masificar la informatización de la sociedad, ha existido un incremento sustancial de los servicios y clientes, y con ello las demandas de nuevos enlaces troncales para satisfacer esas demandas. A partir del año 2005 el crecimiento de los servicios de transmisión ha sido vertiginoso, con valores de crecimientos. incomparables con otros períodos, en la TABLA IV, se muestra este. crecimiento por años.. TABLA IV. Crecimiento por años de los servicios de Transmisión de Datos. Líneas en servicio. 2000. 2001. 2002. 2003. 2004. 2005. 2006. X.25. 15. 23. 24. 24. 23. 24. 24. X.28. 10. 10. 10. 10. 10. 9. 6. FR. 0. 10. 21. 29. 39. 43. 44. Conmutados. 20. 36. 48. 67. 78. 88. 92. IP. 0. 0. 1. 4. 6. 16. 12. SHDSL. 0. 0. 0. 0. 0. 50. 137. xDSL. 0. 0. 0. 0. 0. 0. 144. Total. 45. 79. 104. 134. 156. 230. 459. Incrementos anuales. 20. 34. 25. 30. 22. 74. 229. Como generalidad en los tráficos que se ejercen en las diferentes redes de los clientes y principalmente en los clientes de la conectividad social que representan hoy en día más del 60 % de los clientes, se puede representar un patrón de tráfico enfocado a tres destinos fundamentales.[25-27, 29] ¾ Trafico hacia un servidor Provincial donde se pueden recibir los servicios de Correo electrónico, sitios FTP, Bases de Datos, Chat corporativo.. 24 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(33) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. ¾ Trafico hacia un servidor Nacional donde se pueden recibir los servicios de Correo electrónico, sitios FTP, http, Bases de Datos, Chat corporativo. ¾ Tráfico hacia Internet, limitado por sitios o libre.. El Flujo de tráfico cursado como generalidad por los clientes del servicio de datos se representa en la figura 2, en ella también podemos apreciar los enlaces físicos reales y la topología de la red, donde los enlaces municipales, soportes del tráfico de la mayoría de los clientes es un factor importante en nuestras redes y un elemento a potenciar con el incremento de las aplicaciones de estos clientes.. Figura 2. Flujo de Datos de los clientes en la RPTD.. El tráfico que están demandando los clientes de la conectividad social en las fases de implementación de los proyectos de mejoramiento de la calidad de vida del pueblo, no podrán ser atendidos por el actual dimensionamiento que posee la RPTD en Guantánamo, en la presente se expondrá los cambios necesarios para logar estar preparados para ello.. 25 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(34) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. 2.1- Red de Datos Infosol.. La red de datos del Ministerio de Salud Pública, INFOMED, con más de 10 años de experiencia en la Transmisión de Datos y con el volumen de usuarios más grande que posee hoy una red privada en el país, cuenta con una red provincial llamada Infosol, con una topología en estrella enlazando a las principales entidades del sector con velocidades que oscilan entre 64 kbps y 256 kbps, posee enlaces FR entre su nodo provincial y todas sus entidades dispersas por toda la geografía, para ellos se utilizan los soportes de las tecnologías xDSL que están a disposición en la RPTD, y un enlace ATM contra su nodo central por donde recibe todos los servicios de su nivel central, en la figura 3 se muestra la topología de la red Infosol, caracterizada por la concentración de sus enlaces en su nodo provincial, esto propicia que el nodo deba tener un incremento de las puertas colectoras de suscriptores por estas poseer la limitante de tener como velocidad tope 2 Mbps. [26, 27]. Figura 3. Topología red de datos de Infosol. 26 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(35) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. 2.1.1- Estado actual de Infosol Infosol, red de datos de INFOMED en la provincia Guantánamo cuenta con un nodo central ubicado en la facultad de ciencias medicas del territorio, donde reciben los servicios de Datos. como característica fundamental del tráfico de este cliente es la. coubicación de su router principal, de cara a la WAN, en el nodo de la RPTD, como se muestra en la figura 3, posibilitando que todo el tráfico de navegación, que representa el 70 % de su tráfico no tenga que transitar por su nodo provincial y se dirija directamente al nodo central de INFOMED. [27] Los enlaces de las entidades oscilan desde 64 kbps hasta 256 kbps en dependencia de la jerarquía o importancia del objetivo, la topología de la red es en estrella hacia su router principal, la velocidad total de su nodo es de 6 Mbps, Las condiciones actuales que presenta la red de Infosol, con un tráfico que supera el 80 % de su enlace, principalmente de los servicios de navegación en Internet, transferencia de ficheros y correo electrónico, en la figura 4 se muestra un estudio de tráfico realizado a la puerta principal en 24 horas de un día normal de trabajo, extraído del sistema de gestión nacional de la tecnología NEWBRIGDE, en él podemos ver que los enlaces casi saturan la puerta colectora, señalar que ningún enlace está usando programas profesionales médicos, como la transmisión de imágenes provenientes de equipos de estudio a pacientes, se puede apreciar que existe un tráfico nocturno elevado, que en las averiguaciones se comprobó que está muy condicionado a la comunicación entre los colaboradores en otros países y sus familiares en el país. [27, 30] El tráfico de la red de infosol presenta saturación a nivel provincial, no así el enlace con el nodo central de INFOMED, que posee una conexión ATM a 4 Mbps y sin dificultades en su aumento futuro, el problema radica como se muestra en la figura 4 en la red provincial, los múltiples enlaces con los suscriptores que debe tener un enlace FR a 2 Mbps conectado a su nodo, las dificultades de incremento de este tipo de conexión y la capacidad en el router del nodo para tantas interfases seriales. Cada suscriptor de la red de Infosol posee como promedio de 2 a 8 computadoras por enlace en dependencia de los fines de la entidad, si es una entidad asistencial con fines docentes estos enlaces son usados con altos grados de saturación.[27]. 27 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(36) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. Figura 4. Tráfico del cliente Infosol durante 24 horas.. 2.1.2- Aplicaciones y demandas del Infosol. El sistema de Salud Cubana está entre las prioridades del país en el tema de las aplicaciones para el mejoramiento de la salud pública Cubana, para ello se lleva un amplio plan de confección de software para la interacción de los diferentes equipos de la nueva adquisición del sistema de salud y los especialistas mas capacitados de cada especialidad, que pueden encontrarse o no en el lugar donde se hace el diagnostico al paciente, pero si examinaran los resultados y podrán emitir sus consideraciones e instrucciones, esto representará un aumento de la calidad de vida de nuestro pueblo, y en gran medida la confiabilidad del sistema estará dada por el grado de conectividad ofertado por la RPTD.. La red de Infosol esta hoy en día usada fundamentalmente a prestar los servicios de correo electrónico, transferencia de ficheros, ftp y navegación Web Nacional e 28 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(37) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. Internacional, muy distante de las proyecciones del sistema de salud, pero un paso muy importante para ir adaptando el factor humano al trabajo con los medios de computo y su operación. El Ministerio de la Informática y las Comunicaciones (MIC) y el Ministerio de Salud Publica, MINSAP, se encuentran. desarrollando las principales aplicaciones en. materia medica el país, con altos avances en su culminación, entre ellas podemos mencionar, telemedicina, operaciones y diagnósticos remotos, consultas medicas especializadas, consultas a bases de datos históricas, historias clínicas digitales .[27]. Las demandas de nuevos enlaces de la red de Infosol hasta el 2008 se muestra en la TABLA V, en ella podemos apreciar los elementos censados de su red que aun no poseen conectividad, y el estado actual de satisfacción de las demandas, un elemento fundamental en las nuevas demandas es la necesidad de las inversiones por parte del MINSAP en materia de equipos informáticos a las entidades que aun no poseen la conectividad.[27]. TABLA V. Proyecciones de conectividad de Infosol hasta el 2008. TIPO DE CENTRO Enlaces a Nodos. 2006 2007 2008 TOTAL Plan Real Plan Real Plan Plan Real 2 2 2 1 1 5 3. Hospitales. 3. 3. 3. -. 4. 10. 3. Policlínicos. 17. 16. 2. 1. 1. 20. 17. Dir. Provincial. 1. 1. -. -. -. 1. 1. Dir. Municipal. 10. 10. -. -. -. 10. 10. Centros Provinciales. 6. 6. 8. 4. 5. 19. 10. Otros Centros. -. -. 4. 2. 10. 19. 2. 39. 38. 19. 8. 21. 79. 46. TOTAL. 2.1.3- Simulación de las demandas de Infosol.. La red de INFOMED es uno de los principales clientes de la conectividad social, el crecimiento que el país está apoyando en esta rama es grandioso, se está desplegando un gran número de equipos médicos con interfases para ser conectados a redes de datos 29 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(38) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. y ser asesorados de forma remota por los mejores especialistas. entre las demandas futuras del sistema de salud se encuentran los proyectos de operaciones asistidas de forma remota, nuevas vías de acceso por video a experiencias médicas y clases prácticas, y para todo esto se requiere de velocidades de conexión muy superiores a las hoy brindadas por ETECSA, en la figura 5 se puede apreciar un modelo realizado en el Opnet para comprobar el tráfico que demandarían las principales entidades que requerirían de estos servicios especializados, para ello conformamos un segmento de la red actual de Infosol, donde incluimos el Hospital Provincial y los hospitales de Baracoa e Imias y realizamos la corrida de tráfico, comprobando con diferentes velocidades en los suscriptores de mayor importancia, como resultados de esta simulación se obtuvo que deben aumentarse las velocidades hasta 2 Mbps en los centros con equipos de transmisión de imágenes y realizar ligeros incrementos en los centros sin estos requerimientos .[27, 31, 32]. Figura 5. Modelación de tráfico de video de alta calidad entre el Hospital Provincial y otros hospitales. 30 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(39) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. 2.2- Red de Datos Edusol. Edusol, representación en Guantánamo de la red de datos del Ministerio de Educación, RIMED, con más de 6 años de experiencia en la transmisión de datos y con un potencial de crecimiento muy alto, por el volumen de instituciones y calidad profesional que se está acumulando en ellas, además se cuenta en todas sus entidades con un equipamiento de computación moderno y con el grado más alto de dispersión que pueda tener otra institución en el país, se esparce por todas nuestras escuelas de las diversas enseñanzas y en todos los rincones de nuestra geografía, además posee grandes proyectos para uso de las redes informáticas en beneficio del sistema educacional cubano, en la figura 6 se muestra la topología de la red actual de Edusol, formada fundamentalmente por una red en estrella hacia su nodo provincial ubicado en el instituto superior pedagógico de la provincia.[25]. Figura 6. Topología red de datos de Edusol.. 31 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..

(40) CAPITULO 2. Proyecciones de tráfico y servicio para la provincia.. 2.2.1 Estado actual de Edusol.. Edusol cuenta con nodo central ubicado en el Instituto Superior Pedagógico, en la actualidad está enlazado por enlaces FR a 2Mbps,. y una red de escuelas, sedes. pedagógicas, oficinas administrativas, con enlaces de conectividad de 64 kbps, por donde cursan como servicios fundamentales, Internet, Correo electrónico, Portal Web, FTP (Público y Privado), Cuentas de usuarios, Software Educativos, Enrutamiento y Acceso remoto (RAS), Chat, Jabber, Foros de discusión, Noticias, Bases de datos, Biblioteca digital, Hosting de páginas Web, Listas de discusión, la puerta principal de Edusol posee un nivel de uso por encima de 70%, en la figura 7 se muestra el tráfico cursado por la puerta principal de Edusol en 24 horas, extraído del sistema de gestión nacional de la tecnología NEWBRIGDE, en el centro de control nacional de transmisión de datos, en ella se muestra los altos niveles de trafico en horario diurno. [25, 33]. Figura 7. Tráfico del cliente Edusol durante 24 horas.. 32 Contribución a la modernización a la Red Pública de Transmisión Datos de la Provincia Guantánamo..
