Modelo P Kg A B C D L M Fs 3 2 24,0 9,5 11,0 8 22,5 8,2 Fp 3 2 24,0 9,5 11,0 8 22,5 8,2 Fp 5 4 39,5 10,0 11,0 8 34,5 8,2 Fs 10 8 64,0 10,0 11,5 8 56,0 8,2 Fb 10 10 64,0 10,5 11,5 10 56,0 10,0
Modelo P Kg A B C D L M Klip 2 2 25,5 12,3 10,4 10,8 23,0 11,0 Klip 3 2 25,5 9,6 11,0 8,0 23,0 8,2 Klip 5 4 39,5 10,0 11,0 8,0 35,0 8,2 Klip 15 15 54,0 12,5 14,5 10,6 51,5 10,8

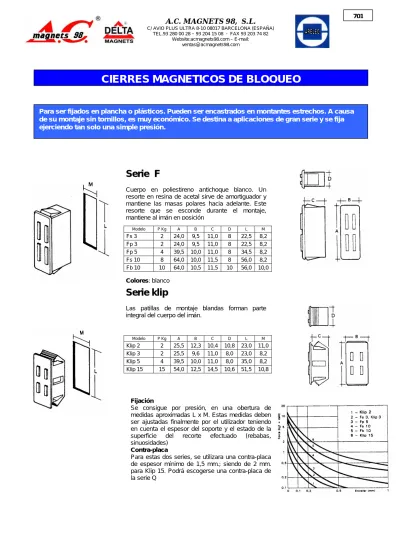

CIERRES MAGNETICOS DE BLOQUEO
Para ser fijados en plancha o plásticos. Pueden ser encastrados en montantes estrechos. A causa de su montaje sin tornillos, es muy económico. Se destina a aplicaciones de gran serie y se fija ejerciendo tan solo una simple presión.
Cuerpo en poliestireno antichoque blanco. Un resorte en resina de acetal sirve de amortiguador y mantiene las masas polares hacia adelante. Este resorte que se esconde durante el montaje, mantiene al imán en posición
Serie F
Colores: blanco
Serie klip
Las patillas de montaje blandas forman parte integral del cuerpo del imán.
Colores: blanco. Klip 15 negro.
Fijación
Se consigue por presión, en una obertura de medidas aproximadas L x M. Estas medidas deben ser ajustadas finalmente por el utilizador teniendo en cuenta el espesor del soporte y el estado de la superficie del recorte efectuado (rebabas, sinuosidades)
Contra-placa
Para estas dos series, se utilizara una contra-placa de espesor mínimo de 1,5 mm.; siendo de 2 mm.
para Klip 15. Podrá escogerse una contra-placa de la serie Q
modelo A B G H
CF 12-8 12 24 17,0 14,0
CF 16-8 16 29 21,5 19,2
C 12-8 Ch 12 26 16,5 14,2 C 16-8 Ch 16 32 21,5 19,5
modelo A B G J K
CF 12-9 15 24 19 18,5 0,8
CF 16-9 21 29 24,5 23,0 1,0
modelo A B D
W 12 15 3 3,2
W 16 20 4 3,2
CIERRES REGULABLES PARA PLANCHA
Estos imanes se fijan en un agujero redondo taladrado en la plancha, el cierre queda totalmente empotrado en la plancha y sirve como amortiguador de golpes.
El imán esta asociado a un tornillo de regulación y a un muelle; según se regule el cierre amortigua o no.
Existen en dos medidas y versiones: Normal con tornillo poliamida, o Calor enteramente metálico y resistente hasta 250 ºC.
Serie 8
Serie 9
El cierre se asocia a un cuerpo en PVC blando servido separadamente.
Fijación. Hacer un agujero preciso y sin rebabas.
Deformar y empotrar el cuerpo en PVC. El CF 16-9 puede ser montado frontalmente y permite montarlo sin ver el encaje. Atornillar posteriormente el cierre en el cuerpo en PVC. Agujero ∅ 15,5 para CF 12-9 y ∅ 21,5 para CF 16-9.
Fijación. Por medio del tornillo en la parte trasera. El acceso al mismo debe ser fácil. ∅ 13,5 para C12 y
∅17,5 para C16.
Contra-placa
Se utiliza el modelo W dejando que se mueva algo libre. El CF 12-8 y el CF 12-9 pueden utilizar la contra-placa ZY 12 atornillada en la plancha.
modelo P kg B E D
CF 16-1 10 16 34 42,0
CF 22-1 20 22 43 54,0
CF 30-1 30 30 70 71,3
Modelo B D E H J CF 16-2 26 45,5 60 38 50 CF 22-2 26 45,5 60 38 50
Modelo A B D
W 16 20 5,0 3,2
W 22 28 5,5 4,2
W 30 40 6,0 6,2
RETENEDORES
Serie 1
En algunos casos es necesario alejar la cara magnética de la pared. Para estos casos hay dos alzas disponibles: de 20 y 30 mm.
Diseñados para sujetar puertas de barcos de la marina, estos modelos están indicados para todo tipo de paneles, portales, rejas, puertas que tengan necesidad de ser sujetadas de una forma sólida independientemente de vibraciones, corrientes de aire o aceleraciones bruscas. Son de aplicación en locales públicos, material ferroviario o marítimo, maquinaria de obras publicas etc. Su cuerpo ligeramente flexible, permite corregir ligeras desalineaciones. Las masas metálicas están protegidas con tratamientos anticorrosión, el conjunto se sirve con la contraplaca correspondiente.
Para fijación en paredes. El conjunto se monta en el interior de un cuerpo flexible de neopreno
Colores. Gris claro, marrón
Fijación. Una base en poliamida se atornilla en la pared. Se introduce el imán en esta base y se sujeta con una anilla de enclavamiento
Alza para CF 22-1
Serie 2
Para fijación en el suelo. El imán se monta en un cuerpo de P.V.C.
Utilización. Para ser fijados en superficies paralelas al movimiento (p.e. el suelo).
Contraplacas
Redondas para ser fijadas con tornillo de cabeza plana. La cabeza del tornillo no debe sobrepasar la cara delantera mecanizada. Vigilar durante su colocación de que la contraplaca mantenga un cierto juego.
Ver gráfico de fuerzas, en función del entrehierro en pag. 709
CIERRES TIPO GIGANTE
Gigante 136
Este modelo empotrable se utiliza principalmente para para puertas deslizantes.
El cierre está montado en un cuerpo de latón tratado y ninguna parte de plastico queda visible.
Fijación
Este modelo se encaja en los ángulos. Mortajar el emplazamiento del cuerpo del cierre, dejando espacio para la fijación de los tornillos. Fijar mediante cuatro tornillos de cabeza plana, tratados superficialmente en preferencia.
Potencia: Indice 13
Estos modelos se utilizan principalmente para montantes de puerta de gran altura (plafones, muebles de separación de áreas), o para fijar trampillas de acceso en los techos. Utilizando técnicas de imanes multipolares, estos cierres tienen una excelente fuerza de atracción y cierre.
Para hacer que estos cierres sean menos voluminosos y a la vez más estéticos, se componen de dos elementos.
- Platina en poliamida de color negro, que hace de amortiguador.
- Imán de cierre moldeado en poliamida de color negro, antiestatico e irrompible.
Fijación.
Atornillar ligeramente el soporte a 2 mm. del borde del montante. Encajar el cierre introduciéndolo por las ranuras de detrás del soporte. Un ruido de encaje, indica que está en su posición. Situar el conjunto en su posición definitiva. Desmontar el cierre liberándolo por la parte trasera del soporte.
Apretar los tornillos de fijación (sí se desea asegurar la fijación con dos clavos). Volver a colocar el cierre en su posición.
Potencia: Indice 13
Gigante 138
Contraplacas
Estos dos modelos utilizan la contraplaca tipo 3M
Modelo Potencia A B C
CF 12-6 5 16 20,0 17,0
CF 16-6 10 22 26,5 23,5
Modelo A B C
Z 2 10 2,5 7,0
Z 4 12 2,5 11,5
Z12 15 3,0 11,5
ZY 12 para atornillar sobre metal
CIERRES REGULABLES
CF 12-7
Modelo empotrable y regulable Indice de potencia: 5 Kg Contraplaca: W12 o z12
Fijación: ajustar el diámetro del agujero según la dureza del panel. Remachar el cuerpo con un mazo y ajustar mediante rotación.
Los imanes de la serie CF están insertados en una dolla de latón, rectificados y protegidos contra la corrosión. El tornillo en NYLON está fijado al núcleo del cierre y asegura un acabado impecable.
Estos modelos se regulan fácilmente mediante giro del núcleo para corregir las tolerancias de colocación o defectos posteriores. La elasticidad del tornillo de NYLON proporciona un juego angular. El cuerpo, ligeramente elástico absorbe los choques contra el cierre y atenúa los ruidos
CF 12-5
Modelo en aplique Indice de potencia: 5
Colores: blanco, negro y marrón.
Fijación: mediante dos tornillos ∅3 mm. de cabeza redonda
Contraplaca: W12 o Z12
Contraplaca serie Z
La punta tornillo insertada en la contraplaca puede ser embutida en la madera. Esta contraplaca es el alto de gama: de libre movimiento, fácil colocación, cara rectificada sin tornillo a la vista.
Serie 6
Modelos en aplique
Con tornillo escondido. Fijar la pletina de sujeción después deslizar el cierre.
Colores:
CF 16-6: negro
CF 12-6: negro, blanco, marrón, gamuza Fijación: Por pleitea intermedia
Contraplaca:
CF 12-6: W12 o Z12 CF 16-6: W16
Ver gráfico de fuerzas, en función del entrehierro en pag. 709
Modelo Potencia A B C D Ms 4 4 33,3 20,5 16,5 25 Ms 6 6 36,0 20,5 18,5 28
Modelo Potencia A B C D E F Ps 4 4 16 16 19 26 10,
0 7 Ps 6 6 19 19 20 29 12,
5 7
Modelo potencia A B C
Rs 4 4 18,5 16 19
CIERRES REGULABLES
Serie Rs
Modelo en aplique
Los tornillos no son visibles después del montaje previo en una pletina.
La regulación se efectúa mediante giro del imán en el interior del cuerpo.
El imán y las masas polares están insertadas en una dolla con un espárrago roscado en polipropileno antichoque. La cara delantera rectificada. Este conjunto puede ser regulado mediante giro.
Serie Ms
Fijación
mediante dos tornillos de cabeza redonda de ∅ 3 mm. fijación mediante agujero o regata para facilitar la regulación.
Colores: blanco y marrón.
Contraplaca: utilizar los tipos W o Z de igual o superior diámetro.
Colores: blanco, marrón, negro, gamuza.
Fijación: El conjunto se suministra montado.
Taladrar un agujero de ∅ 8,5 a 9 mm. colocación del cierre mediante embutición con un mazo. No se necesita tornillo.
El pie esta diseñado para fijarse sólidamente en la madera sin romper ni astillar la misma.
Contraplaca: tipos W o Z de igual o superior diámetro.
Serie Ps
Cierre magnético para muebles de gran serie.
Colores: blanco, marrón Contraplaca: W4 o Z4
Modelo Potencia A B E H Is 1 1,0 9,5 8,0 10,5 9,0 Is 1,5 1,5 9,5 8,0 15,5 13,8 Is 2 2,0 9,5 8,0 15,0 13,8 Is 4 4,0 14,0 11,0 15,3 14,0 Is 6 6,0 16,0 13,5 18,3 17,0
Modelo A B D
W 4 12 2,5 2,5
V 4 16 2,0 3,8
W 12 15 3,0 3,2
Modelo A B C
Z 2 10 2,5 7,0
Z 4 12 2,5 11,5
Z 12 15 3,0 11,5
CIERRES EMPOTRABLES
Contraplaca serie Z
El tornillo insertado puede ser clavado o bloqueado por un anillo de fijación. Pieza de alto de gama, ligeramente mobil, de fácil colocación, cara delantera rectificada y sin tornillo visible. Permite trabajar al cierre a su máxima capacidad.
Al estar embutido en la madera, este cierre confiere al mueble un acabado muy elegante. Para su utilización en puertas de aplique.
Serie Is
Cierres magnéticos cilíndricos alojados en un cuerpo plástico. Cara delantera rectificada. Cuerpo estriado para un buen agarre en la madera. Collarín de ajuste para una perfecta colocación.
Modelos. 5 medidas. La Is 1,5 es una versión sin rectificar de Is 2, la fuerza es inferior pero la resistencia a la corrosión es superior.
Colores: negro para Is 1 y Is 2 blanco par Is 1,5
negro, blanco y marrón Is 4 y Is 6 Fijación. Taladrar un agujero según la dureza del panel. Embutir el cierre golpeándolo ligeramente con un mazo o con el intermedio de una cuña de madera.
Contraplaca: utilizar los tipos W o Z de igual o superior diámetro.
Contraplaca serie W
Las más estandarizadas. Redondas para ser fijadas con tornillo de cabeza plana. La cabeza del mismo no debe de sobresalir de la cara rectificada de la placa. Asegurarse durante la fijación de no bloquear totalmente la placa para que esta tenga algo de juego.
Ver gráfico de fuerzas, en función
del entrehierro en
pag. 709
Modelo A B C
W 4 12 2,5 2,5
V 4 16 2,0 3,8
W 12 15 3,0 3,2
W16 20 4,0 3,2
W 22 28 5,5 4,2
W 30 40 6,0 6,2
W 40 50 10,0 8,2
Modelo A B C
Z 2 10 2,5 7,0
Z 4 12 2,5 11,5
Z 12 15 3,0 11,5
ZY12 15 3,0 6,0
CONTRAPLACAS
Contraplaca 3 M
Contraplaca fija, con grueso de 3,2 mm. para tornillos de cabeza plana de ∅ 3,5 mm.
dimensionada para los modelos gigante 136, gigante 138 Ch y raly 15
Relación de las diferentes contraplacas propuestas.
Serie W
La contraplaca más estandarizada. Redonda y para un solo tornillo de cabeza plana. La cabeza del tornillo no debe de sobrepasar la placa delantera.
Asegurarse durante el montaje de no bloquear la contraplaca para asegurarse un cierto juego.
Disponible en 6 medidas para cierres redondos de
∅ igual o inferior.
Serie Z
La punta del tornillo insertado en esta contraplaca puede ser clavada en la madera o bloqueada en una plancha por un anillo de fijación. Esta contraplaca de gama alta, ligeramente mobil, de fácil colocación, con la cara delantera rectificada y sin tornillo visible, permite trabajar al cierre con su máxima capacidad. Disponible en tres medidas para cierres redondos de ∅ igual o inferior.
