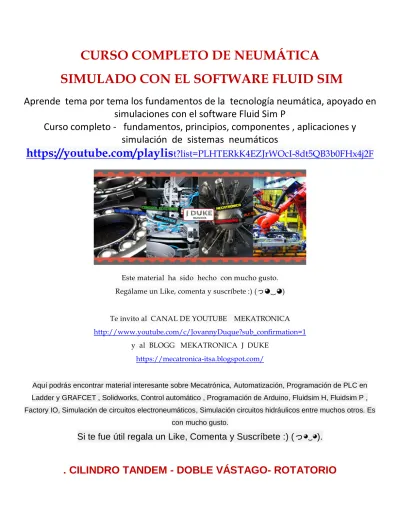

CURSO COMPLETO DE NEUMÁTICA SIMULADO CON EL SOFTWARE FLUID SIM
Aprende tema por tema los fundamentos de la tecnología neumática, apoyado en simulaciones con el software Fluid Sim P
Curso completo - fundamentos, principios, componentes , aplicaciones y simulación de sistemas neumáticos
https://youtube.com/playlis t?list=PLHTERkK4EZJrWOcI-8dt5QB3b0FHx4j2F
Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
. CILINDRO TANDEM - DOBLE VÁSTAGO- ROTATORIO
CILINDRO TANDEM
Se trata de un conjunto de dos cilindros de doble efecto. Su diseño y la aplicación simultánea de presión en ambos émbolos permiten casi duplicar la fuerza del vástago. Este tipo de cilindro es utilizado en todos los casos en los que es necesario disponer de una gran fuerza, sin importar el diámetro del cilindro.
CILINDROS CON DOBLE VÁSTAGO
Este cilindro tiene hacia ambos lados un vástago.
El vástago es continuo. Puede soportar mayores fuerzas transversales y momentos de flexión, que el cilindro de doble efecto normal debido a que el vástago esta doblemente apoyado (doble buje).
Ambas superficies del embolo son iguales por tanto la fuerza en ambos sentidos es la misma.
CILINDRO ROTATORIO – DE DOBLE EFECTO GIRATORIO
En este diseño de cilindro de doble efecto, el vástago tiene incorporada una cremallera con dientes de engranaje, la cual mueve una rueda dentada que representa el movimiento de salida (rectilíneo). El rango de rotación puede ser de 45º,90º,180º,270º a 360º. El torque depende de la presión de accionamiento y se pueden obtener valores de 150Nm.
El vástago del cilindro está diseñado como cremallera, que engrana en una rueda dentada.
De este modo el movimiento rectilíneo se convierte en giratorio.
El Angulo de giro depende de la carrera del embolo y del radio de la rueda dentada.
Aplicación a doblado de tubos y accionamientos de compuertas.
Actividad: Observar el video de FESTO “Actuadores neumáticos rotativos”
http://www.youtube.com/watch?v=-65-t7ST6Tw
Actividad: Observar el video Actuador giratorio DRVS
https://www.youtube.com/watch?v=CUBt9V9XFkE
